Rowi HKH 1500/3/3 O Service manual

[HKH 1500/3/3 O ]
Artikel-Nummer: 1 03 03 0150
DE Originalbetriebsanleitung
EN Original Instructions for Use

2/36
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden
haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen.
Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und
sichere Nutzung Ihres Heizlüfters erlauben. Lesen Sie deshalb diese Bedienungsanleitung
genau durch, bevor Sie das Heizgerät zum ersten Mal in Betrieb nehmen. Für späteres
Nachschlagen halten Sie die Bedienungsanleitung bei jedem Einsatz griffbereit. Bewahren
Sie sämtliche mitgelieferten Dokumente sorgfältig auf.
Viel Freude mit Ihrem neuen Keramik-Heizlüfter wünscht Ihnen
Ihre ROWI GmbH
Symbolerklärung
Achtung Gefahr!
Die mit diesem Symbol gekennzeichneten Sicherheitsvorschriften sind unbedingt
zu beachten. Die Missachtung kann schwerwiegende und weit reichende gesund-
heitliche Schäden sowie immense Sachschäden verursachen.
Wichtiger Hinweis!
Dieses Symbol kennzeichnet wichtige Hinweise, die für einen einwandfreien Betrieb
dieses Gerätes unbedingt zu beachten sind. Nur so können etwaige Funktionsstö-
rungen vermieden werden.
Wichtige Information!
Hier finden Sie erklärende Informationen und Tipps, die Sie bei der optimalen
Nutzung dieses Gerätes unterstützen.
Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht
abgedeckt werden.
Diese Bedienungsanleitung wurde mit größtmöglicher Sorgfalt zusammengestellt. Dennoch behalten wir uns vor, diese
Anleitung jederzeit zu optimieren und technisch anzupassen. Abbildungen können vom Original abweichen.

3/36
Inhaltsverzeichnis
Konformitätserklärung 4
1. Produktbeschreibung 5
1.1 Allgemeines 5
1.2 Typenschild 5
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung 5
1.4 Produktsicherheit 5
1.5 Technische Daten 6
1.6 Untersagte Anwendungsbereiche 6
1.7 Sicherheitsinformationen 7
1.7.1 Allgemeine Sicherheitshinweise 7
1.7.2 Spezifische Sicherheitshinweise 8
2. Vorbereitung des Produktes für den Betrieb 9
2.1 Auspacken des Lieferumfanges 9
2.2 Aufbewahren der Originalverpackung 9
2.3 Aufstellen des Gerätes 9
3. Betriebsanleitung 10

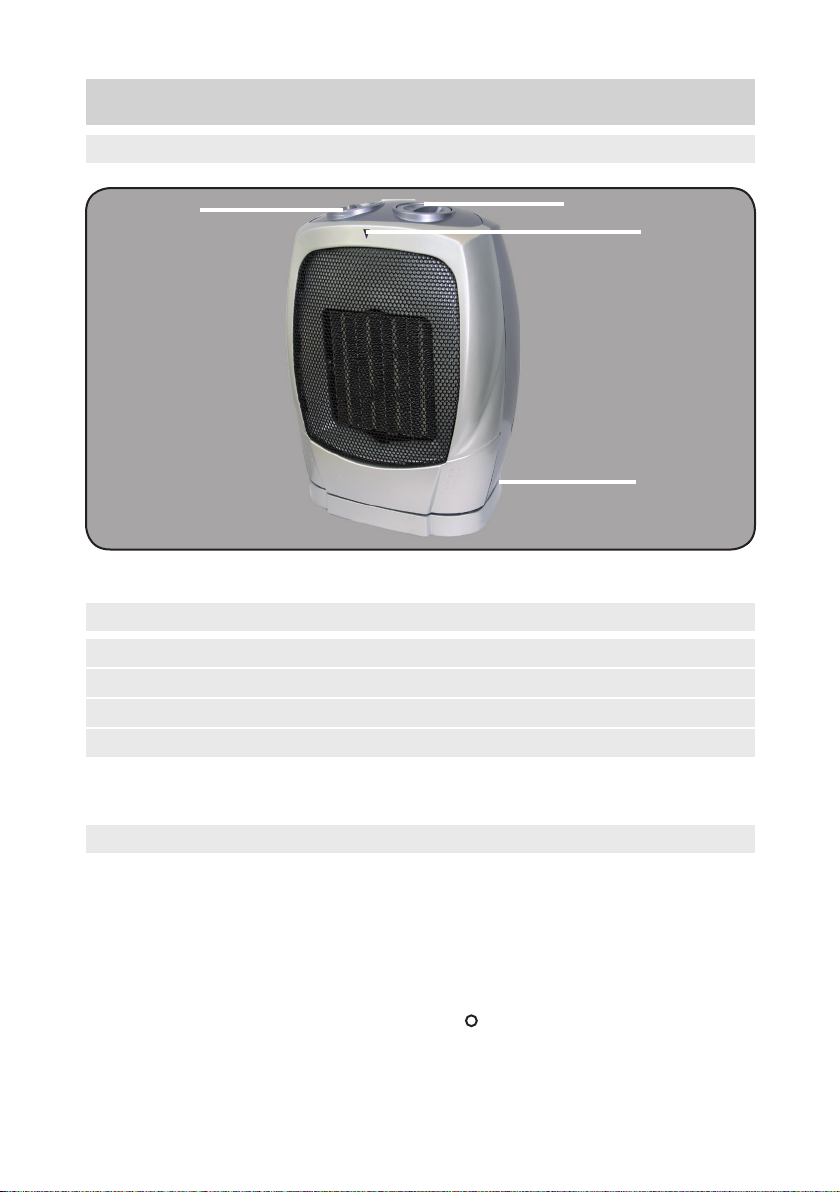

3.1 Geräteübersicht 10
3.2 Inbetriebnahme und Bedienung 10
3.3 Einstellung der Temperatur 11
3.4 Abschalten des Gerätes 11
3.5 Lagerung 11
3.6 Wiederverpacken für private Transportzwecke 12
4. Reinigung und Instandhaltung 12
4.1 Sicherheitsmaßnahmen 12
4.2 Reinigen des Gerätes 12
4.3 Instandhaltung 12
4.4 Fehlersuche und Reparatur 13
4.5 Reinigung und Instandhaltung durch qualifizierte Personen 14
5. Gewährleistung 14
5.1 Umfang 14
5.2 Abwicklung 14
5.3 Online-Registrierung 16
6. Ersatz- und Ausstattungsteile 16
7. Entsorgung 19
8. Garantieerklärung 19

4/36
Konformitätserklärung
Hiermit erklären wir, ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Augartenstraße 3, 76698 Ubstadt-Weiher
dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie
in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden
Sicherheits- und Gesundheitsanforderungen des Produktsicherheitsgesetztes entspricht.
Bezeichnung des Gerätes: HKH 1500/3/3 O
Keramik-Heizlüfter 1500 W, Oszillation
Artikel-Nummer: 1 03 03 0150
Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie (2006/95/EG)
EG-Richtlinie Elektromagnetische Verträglichkeit
(2004/108/EG)
RoHS-Richtlinie (2011/65/EG)
Angewandte harmonisierte Normen: EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997+A1:2001+A2:2008
EN 61000-3-2: 2006+A1:2009+A2:2009
EN 61000-3-3:2008
EN 60335-1:2012
EN 60335-2-30:2009+A11:2012
EN 62233:2008
ZEK 01.4-08/11.11
Dokumentationsverantwortlicher Klaus Wieser
Ort: Ubstadt-Weiher
Datum/Herstellerunterschrift: 31.08.2012
Angaben zum Unterzeichner: Klaus Wieser
Geschäftsführer

5/36
1. Produktbeschreibung
1.1 Allgemeines
Der Keramik-Heizlüfter 1500 W eignet sich für den individuellen Einsatz in geschlossen und
trockenen Räumen. Ein leistungsstarker Lüfter verteilt die erwärmte Luft im Raum und sorgt
somit insbesondere in der Übergangszeit oder an extrem kalten Tagen schnell für eine
angenehme Raumtemperatur. Ausgestattet mit einem Kaltgebläse kann der Heizlüfter
im Sommer auch als Ventilator eingesetzt werden.
1.2 Typenschild
Das Typenschild des Heizlüfters mit allen relevanten technischen Daten ist auf der Rückseite
des Gerätes angebracht.
1.3 Anwendungsbereich und bestimmungsgemäße Verwendung
Dieses Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer
Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am
Gerät selbst und/oder an anderen Sachwerten entstehen.
Dieser tragbare, elektrische Heizlüfter ist geeignet für die Beheizung geschlossener, tro-
ckener Räume während der Übergangszeit. An extrem kalten Tagen kann das Gerät auch
als Zusatzheizung eingesetzt werden. Dank einer zusätzlichen Kaltgebläse-Stufe kann
dieses Gerät im Sommer auch als Ventilator verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das
Risiko trägt der Anwender. Zur bestimmungsgemäßen Verwendung zählt auch das Beachten
der Bedienungs- und Installationshinweise sowie die Einhaltung der Wartungsbedingungen.
1.4 Produktsicherheit
Um bereits im Vorfeld mögliche Gefahren auszuschließen, wurden vom Hersteller serien-
mäßig die folgenden Sicherheitseinrichtungen installiert:
Überhitzungsschutz
Wird die maximal zulässige Gerätetemperatur überschritten, schaltet das Gerät automa-
tisch ab und kann erst wieder in Betrieb genommen werden, wenn das Gerät abgekühlt ist.

6/36
Thermosicherung
Als zusätzliche Sicherheitsvorkehrung ist eine Thermosicherung vorgesehen. Wenn diese
auslöst und den Stromkreis öffnet, ist die Ursache dafür eine unnormale Überhitzung im
Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um
den weiteren sicheren Heizbetrieb sicher zu stellen. Zum Austausch defekter Teile und zum
Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team.
Umkippschutz
Der Umkippschutz wird ausgelöst sobald das Gerät einen bestimmten Neigungswinkel
überschreitet. Dabei schaltet sich das Gerät automatisch aus. Um das Gerät wieder in
Betrieb zu nehmen muss dieses in senkrechter Position stehen.
1.5 Technische Daten
Netzanschluss 220-240 V~50 Hz
Heizleistung 1500 W (750 W/1500 W)
Heizstufen 2 Stufen
Raumheizvermögen (ausgehend von einer Raumhöhe von 2,4 m) ca. 45 m³
Schutzklasse II
Aufbaumaß (B x T x H) 18,0 x 15,5 x 25,5 cm
Produktgewicht 1,4 kg
Tab. 1: Technische Daten
1.6 Untersagte Anwendungsbereiche
PDas Gerät darf ausschließlich im Innenbereich verwendet werden.
PDieses Gerät darf weder während des Betriebes noch bei der Lagerung mit Wasser
bzw. Feuchtigkeit in Berührung kommen.
P Dieses Gerät ist ausschließlich für den Hausgebrauch konzipiert. Verwenden Sie dieses
Gerät nicht für gewerbliche Zwecke.
P Das Gerät darf zur Wand- und Deckenmontage nicht verwendet werden.

7/36
1.7 Sicherheitsinformationen
Allgemeines
Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit rei-
chende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie des-
halb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut
vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwandfrei-
er Betrieb gewährleistet werden.
1.7.1 Allgemeine Sicherheitshinweise
Allgemeine Sicherheits- und Unfallverhütungsvorschriften beachten. Zusätzlich zu den
Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfall-
verhütungsvorschriften des Gesetzgebers berücksichtigt werden.
Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses
Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen.
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite
oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen
Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen
Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-
sungen, wie das Gerät zu benutzen ist.
Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Führen Sie
keine Arbeiten an diesem Produkt durch, wenn Sie unaufmerksam sind bzw. unter Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit
beim Gebrauch dieses Gerätes kann zu ernsthaften Unfällen und Verletzungen führen.
Für sicheren Stand sorgen. Achten Sie bei der Aufstellung des Gerätes auf eine feste und
sichere Standfläche.
Kontakt mit heißen Teilen vermeiden. Berühren Sie keine heißen Teile am Gerät. Beach-
ten Sie, dass verschiedene Komponenten Wärme speichern können und so auch nach
Gebrauch des Gerätes noch zu Verbrennungen führen können.
Auf Beschädigung achten. Kontrollieren Sie das Gerät vor Inbetriebnahme auf etwaige
Beschädigungen. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb
genommen werden.

8/36
Keine spitzen Gegenstände verwenden. Führen Sie niemals spitze und/oder metallische
Gegenstände in das Innere des Gerätes ein.
Nicht zweckentfremden. Verwenden Sie das Gerät nur für die, in dieser Bedienungsan-
leitung vorgesehenen Zwecke.
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Ver-
schleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi-
gungen und Mängel.
Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen
aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI
Service-Center.
Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen
Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor
Hitze, Öl und scharfen Kanten.
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher-
heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege-
ben oder vom Hersteller empfohlen werden.
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr-
deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und
insbesondere Farb- und Staubnebel, befinden. Durch heiße Flächen am Gerät können sich
diese Substanzen entzünden.
Netzstecker ziehen. Ziehen Sie bei Nichtgebrauch und vor jeglichen Wartungsarbeiten
den Netzstecker aus der Steckdose.
1.7.2 Spezifische Sicherheitshinweise
P Verwenden Sie dieses Gerät niemals in der unmittelbaren Nähe einer Badewanne,
einer Dusche oder eines Schwimmbeckens.
P Achten Sie beim Aufstellen des Gerätes auf einen sicheren und stabilen Stand. Verwenden
Sie das Gerät nur in aufrechter Position. Ist das Gerät umgefallen, Netzstecker ziehen,
Gerät wieder aufrichten und abkühlen lassen, bevor Sie es erneut in Betrieb nehmen.
P Das Gerät wird sehr heiß. Berühren Sie niemals die Oberfläche, wenn das Gerät in
Betrieb ist.
P Berühren Sie das Gerät niemals während Sie duschen oder baden.
P Tauchen Sie das Gerät niemals ins Wasser.
P Der Heizlüfter darf nicht in Umgebungen aufgestellt und betrieben werden, in denen
sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

9/36
P Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. Halten Sie
zu allen Seiten sowie zu brennbaren Materialien (Möbel, Gardinen etc.) einen Sicher-
heitsabstand von mind. 50 cm ein. Stellen Sie das Gerät niemals auf einen langflorigen
Teppich.
P Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit frei zugänglich ist.
P Betreiben Sie das Gerät nur mit vollständig ausgerolltem Netzkabel. Wickeln Sie das
Netzkabel niemals um das Gerät. Achten Sie darauf, dass das Netzkabel nicht in
Berührung mit heißen Oberflächen gerät. Verlegen Sie das Kabel so, dass man nicht
über das Kabel stolpern kann.
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie unbe-
dingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugänglich
sind.
P Verwenden Sie dieses Heizgerät nicht mit einem Programmschalter, Zeitschalter oder
irgendeiner anderen Einrichtung, die das Heizgerät automatisch einschaltet, da
ansonsten Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt
wird.
2. Vorbereitung des Produktes für den Betrieb
2.1 Auspacken des Lieferumfangs
Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll-
ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer
in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie
das Gerät nicht in Betrieb, wenn es defekt ist.
2.2 Aufbewahren der Originalverpackung
Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes sorg-
fältig auf. Verwenden Sie die Verpackung zum Einlagern und Transportieren des Gerätes.
Entsorgen Sie die Verpackung erst nach Ablauf der Produktlebensdauer. Hinweise für eine
ordnungsgemäße Entsorgung finden Sie in Kapitel 8.
2.3 Aufstellen des Gerätes
Das Gerät darf nur bei sicherer, senkrechter und stabiler Stand betrieben werden. Achten
Sie stets auf den einzuhaltenden Mindestabstand von 50 cm zu allen Seiten, brennbaren
Gegenständen und anderen Gefahrenquellen.
P Stellen Sie das Gerät nicht unmittelbar unterhalb einer Wandsteckdose auf.
P Die Montage des Gerätes an der Wand und der Decke ist untersagt.

10/36
3. Betriebsanleitung
3.1 Geräteübersicht
Abb. 1: Geräteübersicht
Nr. Bezeichnung
1 Kontrollampe
2 Heizstufenschalter
3 Temperaturregler (Thermostat)
4 Oszillationsschalter (auf Rückseite, in Ansicht nicht sichtbar)
Tab. 2: Gerätebeschriftung
3.2 Inbetriebnahme und Bedienung
Nachdem Entfernen der Verpackung kann das Gerät in Betrieb genommen werden. Gehen
Sie dabei wie folgt beschrieben vor:
1. Vergewissern Sie sich, dass der Keramik-Heizlüfter in senkrechter Position steht und der
Heizstufenschalter (siehe Abb. 2, Nr. 2) auf „O“ steht. Schließen Sie dann das Gerät
an eine geerdete, durch einen FI-Schutzschalter abgesicherte Steckdose an.
Stellen Sie sicher, dass der Gebläse frei laufen kann.
2. Schalten Sie nun das Gerät ein, indem Sie den Heizstufenschalter (siehe Abb. 2, Nr. 2)
auf die gewünschte Position bringen. Dabei gilt:
1
2
3
4

11/36
Tab. 3: Schaltstufen
Bei der ersten Inbetriebnahme oder nach einer längeren Heizpause kann es zu
einer kurzzeitigen Geruchsbildung kommen.
3.3 Einstellung der Temperatur
1. Starten Sie das Gerät, indem Sie mit Hilfe des Heizstufenschalters (siehe Abb. 2, Nr. 2)
die gewünschte Heizleistung einstellen.
2. Drehen Sie den Temperaturregler (siehe Abb. 2, Nr. 3) im Uhrzeigersinn bis zum
Anschlag.
3. Wurde die gewünschte Temperatur erreicht, drehen Sie den Temperaturregler so weit
gegen den Uhrzeigersinn zurück, bis Sie ein deutliches Klicken hören. Ein integrierter
Thermostatregler schaltet nun das Gerät automatisch ein und aus und sorgt somit für
annähernd konstante Temperatur.
3.4 Abschalten des Gerätes
1. Stellen Sie den Heizstufenregler (siehe Abb. 2, Nr. 2) auf Position „O“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
Warten Sie, bis das Gerät abgekühlt ist bevor Sie es abdecken oder wegstellen.
3.5 Lagerung
Schützen Sie das Gerät vor Staub, Schmutz und Insekten. Decken Sie das Gerät mit der
mitgelieferten Folie ab, damit er vor Verunreinigungen und dadurch hervorgerufenen
Beschädigungen und Funktionsstörungen geschützt ist.
Aus-Stellung
Gebläsestufe
Heizstufe 1
Heizstufe 2
Befindet sich der Heizstufenschalter in dieser Position, dann ist
das Gerät ausgeschaltet.
Befindet sich der Heizstufenschalter in dieser Position, wird
lediglich das Gebläse betrieben. Bringen Sie den Schalter in
diese Position, wenn Sie das Gerät als Ventilator verwenden
möchten.
Befindet sich der Heizstufenschalter in dieser Position,
bringt der Heizlüfter eine Heizleistung von 750 W.
Befindet sich der Heizstufenschalter in dieser Position,
bringt der Heizlüfter eine Heizleistung von 1500 W.
O

12/36
3.6 Wiederverpacken für private Transportzwecke
Zur Vermeidung von Transportschäden verpacken Sie das Gerät im Falle eines Transportes
immer in der Originalverpackung.
4. Reinigung und Instandhaltung
4.1 Sicherheitsmaßnahmen
P Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten.
P Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn das Gerät-
vollständig abgekühlt ist.
4.2 Reinigung
Zum Schutz vor Verunreinigungen sollte das Gerät nach jedem Gebrauch abgedeckt
werden.
Decken Sie das Gerät erst ab, wenn es vollständig abgekühlt ist.
Sollte das Gerät dennoch schmutzig geworden sein, beachten Sie bei der Reinigung fol-
gende Hinweise:
P Reinigen Sie das Gerät grundsätzlich nur in abgekühltem Zustand.
P Vor jeglichen Arbeiten am Gerät Netzstecker ziehen.
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.Verwenden Sie auf
keinen Fall scharfe und/oder kratzende Reinigungsmittel.
4.3 Instandhaltung
Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer-
den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5).

13/36
4.4 Fehlersuche und Reparatur
Störung Mögliche Ursache(n) Abhilfe
Tab. 4: Fehlerdiagnose
Gerät startet nicht.
Das Gerät schaltet
während des Betriebes
ab.
Kein Strom oder zu niedrige
Spannung.
Das Gerät ist nicht ange-
schaltet.
Die Raumtemperatur liegt
oberhalb der am Thermostat
eingestellten Temperatur.
Der Kippschutz-Schalter hat
ausgelöst.
Der Thermoschutzschalter
hat ausgelöst. Das Gerät
hat die maximal zulässige
Temperatur überschritten.
Der Kippschutz-Schalter hat
ausgelöst.
Die Raumtemperatur liegt
oberhalb der am Thermostat
eingestellten Temperatur.
Stellen Sie sicher, dass der
Stecker in der Steckdose
steckt. Überprüfen Sie die
Netzspannung.
Drehen Sie den
Heizstufenschalter auf Position
„I“ oder „II“.
Erhöhen Sie die
Thermostattemperatur.
Vergewissern Sie sich, dass das
Gerät in senkrechter Position
steht und keiner extremen
Neigung ausgesetzt ist.
Schalten Sie das Gerät ab,
indem Sie den
Heizstufenschalter auf Position
„0“ bringen und den Netz-
stecker aus der Steckdose
ziehen. Lassen Sie das Gerät
einige Minuten abküh-
len. Überprüfen Sie die
Lufteingangs-und
Luftausgangsöffnungen und
beseitigen Sie die Ursache der
Überhitzung, bevor Sie das
Gerät erneut starten.
Vergewissern Sie sich, dass das
Gerät in senkrechter Position
steht und keiner extremen
Neigung ausgesetzt ist.
Erhöhen Sie die
Thermostattemperatur.

14/36
4.5 Reinigung und Instandhaltung durch qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.4 aufgeführt sind, dürfen nur durch das
ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner-
halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter-
nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche.
5. Gewährleistung
5.1 Umfang
ROWI räumt dem Eigentümer dieses Produktes eine Gewährleistung von 24 Monaten ab
Kaufdatum ein. In diesem Zeitraum werden an dem Gerät festgestellte Material- oder
Produktionsfehler vom ROWI Service-Center kostenlos behoben.
Ausgeschlossen von der Gewährleistung sind Fehler, die nicht auf Material- oder Produkti-
onsfehlern beruhen, z. B.
P Transportschäden jeglicher Art
P Fehler infolge unsachgemäßer Installation
P Fehler infolge eines nicht bestimmungsgemäßen Gebrauchs
P Fehler infolge vorschriftswidriger Behandlung
P Fehler infolge unsachgemäß ausgeführter Reparaturen oder Reparaturversuche durch
nicht von ROWI autorisierte Personen und/oder Unternehmen
P Normaler betriebsbedingter Verschleiß
P Reinigung von Komponenten
P Anpassung an national unterschiedliche, technische oder sicherheitsrelevante Anfor-
derungen, wenn das Produkt nicht in dem Land eingesetzt wird, für das es technisch
konzipiert und hergestellt worden ist.
Ferner übernehmen wir keine Gewährleistung für Geräte, deren Serien-Nummer verfälscht,
verändert oder entfernt wurde. Ein Gewährleistungsanspruch erlischt auch, wenn in das
Gerät Teile eingebaut werden, die nicht von der ROWI GmbH zugelassen sind.
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz-
Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges.
5.2 Abwicklung
Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor:
1. Bedienungsanleitung lesen
Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht.
Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs-
anleitung nach. In Kapitel 4.4 finden Sie entsprechende Hinweise zur Beseitigung von
Funktionsstörungen.

15/36
2. Service-Formular
Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende
Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt
aufnehmen. So haben Sie alle benötigten Informationen griffbereit.
3. Telefonische Kontaktaufnahme
Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter:
07253 9460-40
(Montag – Freitag: 7.30 – 18.00 Uhr)
Die meisten Probleme können bereits im Rahmen der kompetenten, technischen Beratung
unseres Service-Teams behoben werden. Sollte dies jedoch nicht möglich sein, erfahren Sie
hier das weitere Vorgehen.
4. Ist eine Überprüfung bzw. Reparatur durch das ROWI Service-Center erforderlich,
gehen Sie wie folgt vor:
P Gerät verpacken
Verpacken Sie das Gerät in der Originalverpackung. Sorgen Sie dafür, dass es hinrei-
chend ausgepolstert und vor Stößen geschützt ist. Transportschäden sind nicht Bestand-
teil des Gewährleistungsumfangs.
P Kaufbeleg hinzufügen
Legen Sie unbedingt den Kaufbeleg bei. Nur bei Vorliegen des Kaufbelegs kann die
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden.
P Service-Formular anbringen
Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport-
verpackung.
P Gerät einsenden
Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende
Adresse:
ROWI Schweißgeräte und
Elektrowerkzeuge Vertrieb GmbH
Service-Center
Augartenstraße 3
76698 Ubstadt-Weiher

16/36
5.3 Die Online-Registrierung
Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang-
reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die
vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten.
Und so einfach geht’s:
1. Besuchen Sie unsere Homepage: www.rowi.de
2. Klicken Sie auf den Button ROWI Inside.
3. Geben Sie hier Ihre Kontaktdaten ein. Ihre persönlichen Zugangsdaten erhalten Sie
dann automatisch per Email. Und schon haben Sie Zugriff auf das umfangreiche Ange-
bot von ROWI Inside. Wir wünschen Ihnen viel Spaß damit.
Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische
Registrierung ist daher nicht möglich.
6. Ersatz- und Ausstattungsteile
Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht
einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI
Service-Center.
Abb. 2: Explosionszeichnung

17/36
Pos. Bezeichnung Artikel-Nummer
1 Frontgitter 4 03 03 1638
2 Abdeckung Kontrolllampe 4 03 03 1639
3 Vordere Gehäuseabdeckung 4 03 03 1640
4 Temperaturregler 4 03 03 1641
5 Heizstufenschalter 4 03 03 1642
6 Abdeckung Bedienfeld 4 03 03 1643
7 Drehknopf (Temperaturregler) 4 03 03 1644
8 Drehknopf (Heizstufenschalter) 4 03 03 1645
9 Kontrolllampe 4 03 03 1646
10 Thermosicherung 4 03 03 1647
11 Thermoschutzschalter 4 03 03 1648
12 Halterung Heizelement 4 03 03 1649
13 Motor 4 03 03 1650
14 Lüfterrad 4 03 03 1651
15 Hintere Gehäuseabdeckung 4 03 03 1652
16 Oszillationsschalter 4 03 03 1653
17 Heizelement 4 03 03 1654
18 Synchronmotor 4 03 03 1655
19 Drehteller 4 03 03 1656
20 Gleitteller 4 03 03 1657
21 Standfuß 4 03 03 1658
22 Abdeckung Standfuß 4 03 03 1659
23 Kippschutzschalter 4 03 03 1660
24 Drehachse (Oszillation) 4 03 03 1661
25 Ständer der Drehachse 4 03 03 1662
26 Antriebszahnrad 4 03 03 1663
27 Verdrahtung 4 03 03 1664
28 Netzkabel 4 03 03 1665
Tab. 5: Ersatzteilliste

18/36
7. Entsorgung
Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreund-
lichen, zu 100 % recyclingfähigen Materialien.
Korrekte Entsorgung dieses Produkts
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den
Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Mate-
rialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt
bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu
schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme
oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft
haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.
8. Garantieerklärung
Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine
Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2
Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher.
Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-
fehler zurückzuführen sind.
Garantiereparaturen dürfen ausschließlich von einem autorisierten Kundendienst durchge-
führt werden. Um Ihren Garantieanspruch geltend zu machen ist der Original-Verkaufsbeleg
(mit Verkaufsdatum) beizufügen.
Von der Garantie ausgeschlossen sind:
P Normaler Verschleiß
P Unsachgemäße Anwendungen, wie z.B. Überlastung des Gerätes, nicht zugelassene
Zubehörteile
P Beschädigung durch Fremdeinwirkungen, Gewaltanwendung oder durch Fremdkörper
P Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B. Anschluss
an eine falsche Netzspannung oder Nichtbeachtung der Montageanleitung
P Komplett oder teilweise demontierte Geräte

19/36
Dear customer,
We are pleased that you have chosen a quality product made by ROWI and would
like to thank you for recognizing the high standard of our company and our products.
The following pages contain important information allowing you to use your fan heater
optimally and safely. Therefore read through these operating instructions carefully before
putting the heater into operation for the first time. Keep the operating instructions within
convenient access for later consultation during every use. Keep all documents provided
along with the appliance in a safe place.
We hope you enjoy using your new ceramic fan heater
Your ROWI GmbH
Explanation of Symbols
Attention danger!
The safety rules marked with this symbol must be strictly observed at all times.
Failure to observe these rules can cause serious and extensive harm to health as
well as immense material damage.
Important note!
This symbol denotes important information that must be strictly observed for fault-
free operation of the appliance. Only in this way can potential malfunctions be
avoided.
Important information!
Here you can find explanatory information and tips to help you use this appliance
optimally.
To prevent the heater from overheating, the heater must not be covered.
These operating instructions have been authored with the utmost care. However, we reserve the right to optimize
and adapt these instructions at any time. Figures can deviate from the original.

20/36
Table of Contents
Declaration of Conformity 21
1. Product Description 22
1.1 General 22
1.2 Type plate 22
1.3 Area of application and intended use 22
1.4 Product safety 22
1.5 Technical data 23
1.6 Prohibited areas of application 23
1.7 Safety information 23
1.7.1 General safety notes 24
1.7.2 Specific safety notes 25
2. Preparing the Product for Operation 26
2.1 Unpacking the scope of supply 26
2.2 Keeping the original packaging 26
2.3 Setting up the appliance 26
3. Operating Instructions 27
3.1 Appliance overview 27
3.2 Start-up and operation 27
3.3 Setting the temperature 28
3.4 Switching off the appliance 28
3.5 Storage 28
3.5 Repacking for private transport purposes 28
4. Cleaning and Maintenance 29
4.1 Safety measures 29
4.2 Cleaning the appliance 29
4.3 Maintenance 29
4.4 Troubleshooting 29
4.5 Cleaning and maintenance by qualified persons 30
5. Warranty 30
5.1 Scope 30
5.2 Processing 31
6. Replacement and Spare Parts 32
7. Disposal 34
8. Statement of Guarantee 34
