ruegg CUBEO User manual

CUBEO
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
NOTICE D’UTILISATION
ISTRUZIONI D’USO
GEBRUIKSHANDLEIDING
NAVODILA ZA UPORABO

CUBEO
Deutsch 1
English 31
Français 61
Italiano 91
Nederlands 121
Slovenski 151

CUBEO Bedienungsanleitung
1
Deutsch
Inhaltsverzeichnis
1Vorwort 2
2Grundlagen 3
3Sicherheit 8
4Brennstoff 11
5Funktion 12
6Betrieb 13
7Türe 20
8Reinigung 22
9Wartung 24
10 Störung 25
11 Reparatur 26
12 Rückbau 27
13 Technische Dokumentation 30

CUBEO Bedienungsanleitung
2
1 Vorwort
Sie haben sich für ein Gerät der Firma Rüegg entschieden − Herzlichen Dank für
Ihr Vertrauen.
Rüegg-Heizgeräte sind Spitzenprodukte auf dem höchsten Stand der Heizkamin-/
Heizcheminée-Technik. Die Produkte sind nach DIN EN 13229 geprüft und vom VKF (CH)
zugelassen.
Bei der Konzeption unserer Geräte achten wir auf tiefste Schadstoffwerte bei höchst-
möglichem Wirkungsgrad und einer damit verbundenen Reduktion des Brennstoffbedarfs.
Hoher Bedienungskomfort und optimale Brennstoffnutzung gestatten den Heizeinsatz als
Heizquelle zu nutzen ohne auf die anheimelnde Atmosphäre eines Kamin-/
Cheminéefeuers zu verzichten.
Richtige Handhabung und Pflege Ihrer Anlage gemäss dieser Anleitung sind für einen
störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.
Wir wünschen Ihnen viel Freude und schöne Stunden an Ihrem Kamin/Cheminée!

CUBEO Bedienungsanleitung
3
2 Grundlagen
2.1 Installation
Geräteinstallationen dürfen nur durch ausgewiesene Fachkräfte ausgeführt werden. Für
die Montage und den Betrieb Ihrer Anlage sind die europäischen und nationalen
Normen, die lokalen und baurechtlichen Vorschriften und die feuerpolizeilichen
Bestimmungen verbindlich.
2.2 Instruktion
Lassen Sie sich die Anlage durch Ihren Installateur ausführlich erklären und informieren
Sie sich über die gültigen Vorschriften zum Betrieb einer Kamin-/Cheminéeanlage. Lesen
Sie diese Anleitung aufmerksam durch und wenden Sie sich bei Fragen an Ihren
Fachhändler. Den unterschiedlichen Begriffsdefinitionen im deutschsprachigen Raum
wurde in dieser Anleitung durch unterschiedliche Fachbegriffe Rechnung getragen.
Weitere Informationen finden Sie auf unserer Homepage unter:
www.ruegg-cheminee.com
2.3 Bedienset
Das Bedienset wird Ihnen bei der ausführlichen Instruktion durch Ihren Installateur
übergeben.
•Schutzhandschuh
•Garantiekarte
•Multispray
•Anzündhilfe
•Glasreiniger
•Bedienungsanleitung
•Streichhölzer
Bild 1: Bedienset
Änderungen!
Änderungen am Kamineinsatz dürfen nur ausgeführt werden:
►Nach Rücksprache mit dem Hersteller
►Durch Rüegg-Servicetechniker
Bei Nichtbeachtung entfällt jegliche Gewährleistungspflicht durch den Hersteller!

CUBEO Bedienungsanleitung
4
2.4 Fachbegriffe
Airwash
Luftführungssystem zur Verminderung des Beschlags am Keramikglas
AIR-Direct
Raumluftgetrennte Verbrennungsluftzufuhr
Bauart A1
Feuerraumtüre selbstschliessend
DIN EN 13229
Kamineinsätze einschliesslich offener Kamine für feste Brennstoffe - Anforderungen und
Prüfungen
Cheminée-Einsatz (CH)
Kamin-Einsatz (DE)
Kamin (CH)
Schornstein (DE)
Rauchgasklappe (CH)
Abgas- oder Drosselklappe
2.5 Bedienelemente undBauteile
Die nachfolgenden Bilder zeigen mögliche Bedienelemente und deren
Anordnungsvarianten an der Anlage. Je nach Installation können die Bilder von ihrer
Anlage abweichen.
Bild 2: Frontansicht einer Anlage
Bild 3: Seitenansicht einer Anlage
1
Luftgitter Austritt(optional)
6
Luftgitter Eintritt (optional)
2
Verkleidung /Schürze
7
Drehgriff Rauchgasklappe
3
Türe links
8
Typenschild
4
Türe rechts
9
10
Verkleidung
Griff für Klappe von Verbrennungsluft
(optional)
5
Frontbank
Bild 4: Übersicht Feuerraum
11
Kanal für Primärluft
→ ringsum
12
Feuerstelle aus Schamotte
oder Stahl
13
Schieberfür
Verbrennungsluft
14
Grillhülse

CUBEO Bedienungsanleitung
5
Bild 5: Prallplatte im Rauchtrichter
15
Kanal für Sekundärluft
→ Airwash
→ ringsum
16
Prallplatte
Bild 6: Türe rechts
17
Dichtung aus Textilglas
18
Verriegelung oben
19
Griff
20
Verriegelung unten

CUBEO Bedienungsanleitung
6
2.6 Typenschild
Das Typenschild befindet sich auf der rechten Geräteseite an der Innenseite der oberen
Verkleidung. Sollten an Ihrer Anlage irgendwelche Mängel auftreten, so müssen Sie vor
dem Gespräch mit dem Kamin-/ Cheminéebauer das Typenschild beachten.
Um eine speditive Serviceleistung garantieren zu können ist Ihr Fachhändler auf folgende
Informationen angewiesen
Bild 7: Einsicht des Typenschilds
Gerätetyp:
Fabr. Nr.:
Fabr. Datum:
Problembeschrieb:
Verbrennungsgefahr!
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden
►Bei kalter Anlage ausführen

CUBEO Bedienungsanleitung
7
Bild 8: Wichtige Textfelder
1
Wärmedämmung seitlich
Gemäss Prüfbericht nach EN 13229
2
Wärmedämmung hinten
Gemäss Prüfbericht nach EN 13229
3
Wärmedämmung unten
Gemäss Prüfbericht nach EN 13229
4
Sicherheitsabstand minimal zu brennbaren Materialien
Gemäss Prüfbericht nach EN 13229
5
Nennwärmeleistung [kW]
Gemäss Prüfbericht nach EN 13229
6
Wärmeleistungsbereich [kW]
Gemäss Prüfbericht nach EN 13229
7
CO [%] + [mg/Nm3]
Gemäss Prüfbericht nach EN 13229
8
Staub [mg/Nm3]
Gemäss Prüfbericht nach EN 13229
9
Wirkungsgrad [%]
Gemäss Prüfbericht nach EN 13229
10
NOx(13% O2)
Gemäss Prüfbericht nach EN 13229
11
OGC (13% O2)
Gemäss Prüfbericht nach EN 13229
12
Kennziffer Prüfstelle
13
Prüfnorm, nach welcher der Kamineinsatz geprüft wurde
14
Kennzeichnung des Kamineinsatzes
W = nur Holzprodukte zulässig
A = Speicherbetrieb zulässig
15
Eine Mehrfachbelegung des Kamins ist nur bei
selbstschliessender Tür zulässig
16
Darf nur als Zeitbrandfeuerstätte (INT) betrieben werden
17
Lesen und beachten Sie die Bedienungsanleitung
18
Ausschliesslich empfohlener Brennstoff: Naturbelassenes Holz
19
Adresse des Herstellers
20
Bezeichnung und Generation des Kamineinsatzes
21
Fabrikationsnummer
22
Spezifikation des Referenzdämmstoffs Steinwolle
23
Front / Seitlich
24
Nennwärmeleistung [kW]
Gemessen nach EN 16510-1
25
CO [%] + [mg/Nm3]
Gemessen nach EN 16510-1
26
Staub [mg/Nm3]
Gemessen nach EN 16510-1
27
Wirkungsgrad [%]
Gemessen nach EN 16510-1
28
NOx(13% O2)
Gemessen nach EN 16510-1
29
OGC (13% O2)
Gemessen nach EN 16510-1
30
Schmalere Seite (2-seitig)
Links / Rechts
31
Fabrikationsdatum
Tag / Monat / Jahr

CUBEO Bedienungsanleitung
8
2.7 Zubehör
Die Firma Rüegg Cheminée AG führt ein breites Sortiment an Zubehör und
Qualitätsartikeln passend zu ihrem Gerät. Wenden Sie sich für eine Beratung an Ihren
Fachhändler oder besuchen Sie unsere Internetseite unter:
www.ruegg-cheminee.com
3 Sicherheit
3.1 Wärme
Die Oberflächen Ihres Kamineinsatzes (Keramikglas, Türen, etc.) erwärmen sich während
dem Betrieb stark. Zur Bedienung der Türe empfehlen wir die Verwendung eines
geeigneten Schutzhandschuhs.
3.2 Kinder
Machen Sie Kinder auf die möglichen Gefahren während dem Betrieb aufmerksam.
3.3 Schornsteinbrand
Falsche Brennstoffe oder unvollständige Verbrennung über längere Zeit können im
Schornstein zu verstärkten Russablagerungen führen. In seltenen Fällen können sich
diese entzünden und zu einem Schornsteinbrand führen.
Erkennungszeichen:
Flammen aus der Schornsteinmündung
Verstärkter Funkenflug
Verstärkte Rauch- undGeruchsbelästigung
Heisse Schornsteinwangen
Gegenmassnahmen:
Verschliessen Sie sofort alle Luftöffnungen an derAnlage
Alarmieren Sie umgehend die Feuerwehr
Evakuieren Sie das Gebäude
Löschen Sie den Brand niemals mitWasser
Nach dem Ausbrennen:
Lassen Sie den Schornstein nach demAusbrennen vom Fachmann überprüfen
Verbrennungsgefahr!
Verbrennungsgefahr bei Anlage im Betrieb.
►Kinder ständig beaufsichtigen

CUBEO Bedienungsanleitung
9
3.4 Thermische Belastung
Die Bauteile an Ihrer Anlage sind hohen thermischen Belastungen ausgesetzt. Die
verwendeten Materialien dehnen sich sehr unterschiedlich aus. Schnelle Temperatur-
differenzen können zu Schäden an Ihrer Anlage führen.
3.5 Selbstschliessende Türe

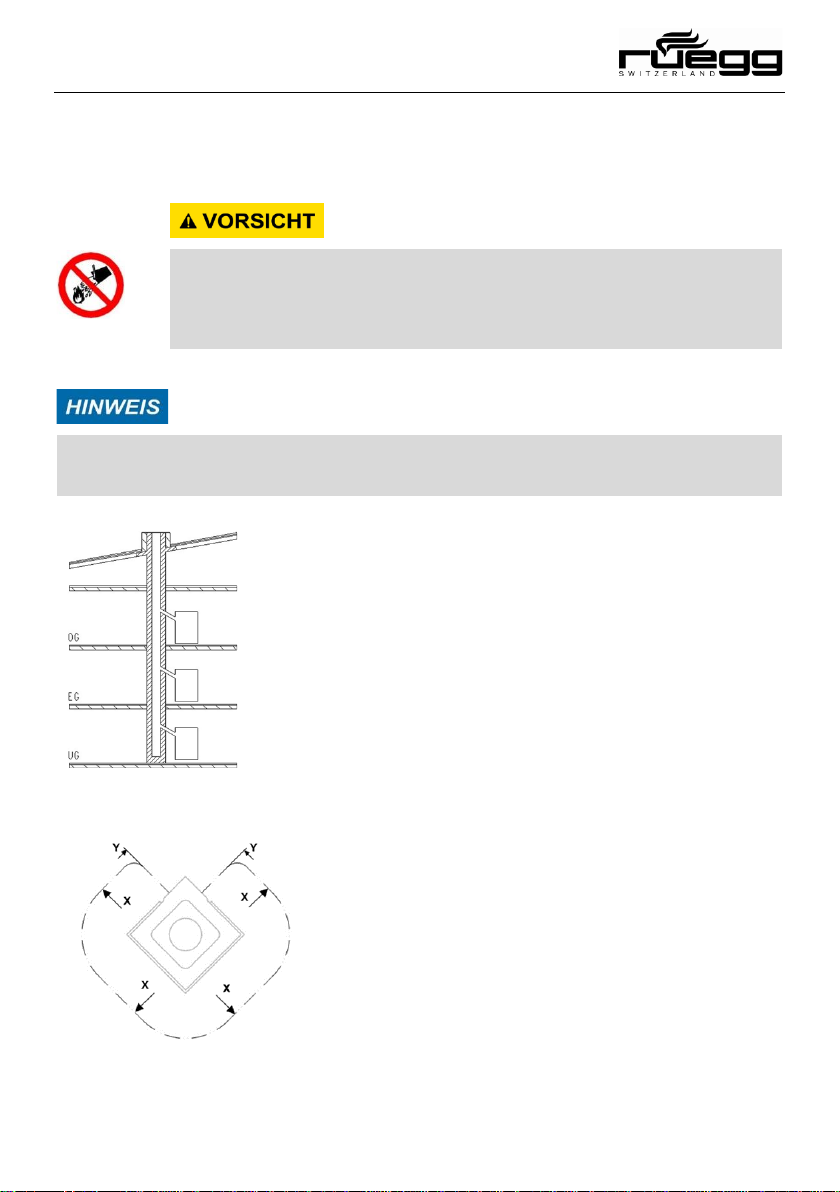

Bild 9: Mehrere Anlagen am gleichen Kamin
Aus Sicherheitsgründen müssen Geräte,
welche am gleichen Schornstein/Kamin an-
geschlossen sind mit einer selbstschliessen-
den Tür (=Bauart A1) ausgestattet sein. In
diesem Fall ist ein offener Betrieb, z.B. zum
Grillieren, nicht möglich!
Zum Nachlegen von Holz muss die Türe
entgegen einer vordefinierten Schliesskraft
offengehalten werden.
3.6 Vorbelag
Bild 10: Vorbelag
Vor Feuerungsaggregaten für feste Brennstoffe
ist ein nicht brennbarer Vorbelag oder eine nicht
brennbare Abdeckung erforderlich, die
mindestens X = 40 cm vor die
Beschickungsöffnung reicht.
In der Breite muss der Vorbelag jeweils
mindestens Y = 10 cm über die lichte
Brennraumöffnung ragen.
Thermische Belastung!
Thermische Belastung der Bauteile bei Anlage im Betrieb.
►Anlage oder Teile davon niemals mit Wasser oder anderen
Flüssigkeiten abkühlen
Selbstschliessende Türe!
Manipulationen an der selbstschliessenden Tür sind verboten!

CUBEO Bedienungsanleitung
10
3.7 Warmluftsaustritt
Bild 11: Sicherheitsabstände am Warmluftaustritt
Über Luftgitter (sofern vorhanden) im oberen
Bereich der Anlage wird die beim Betrieb
erwärmte Luft in den Aufstellraum geführt.
In einem Bereich von mindestens 30 cm
neben und 50 cm über den
Warmluftaustrittsöffnungen dürfen sich keine
brennbaren Baustoffe (z.B. Holzdecke) und
keine Einbaumöbel befinden.
Von den Aussenflächen der Verkleidung des
offenen Kamins müssen mindestens 5 cm
Abstand zu brennbaren Bauteilen eingehalten
werden.
Der Zwischenraum muss der Luftströmung so
offenstehen, dass kein Wärmestau entstehen
kann.
3.8 Strahlungsbereich
Bild 12: Sicherheitsabstand im Strahlungsbereich
Von der Feuerraumöffnung müssen nach
oben, nach vorne und nach den Seiten
mindestens 92 cm Abstand zu brennbaren
Bauteilen eingehalten werden.
Bei Anordnung eines beiderseits belüfteten
Strahlungsschutzes genügt zu den Seiten ein
Abstand von 46 cm.
≥ 5 cm
≥ 30 cm
≥ 92 cm
≥ 5 cm
≥ 50 cm

CUBEO Bedienungsanleitung
11
4 Brennstoff
4.1 Qualität
Bild 13: Lagerung von Brennholz
Bild 14: Frisches Brennholz
Bild 15: Verbotene Brennstoffe
Wichtigste Voraussetzung für die einwandfreie
Funktion ist die Verwendung von hoch-
wertigem Brennstoff. Es ist unbehandeltes
Scheitholz mit einer maximalen
Restfeuchtigkeit von 20 % zu verwenden.
Einen optimalen Heizwert (1 kg ≈ 4.5 kWh)
erreicht Holz, wenn es für mindestens 2 Jahre
trocken und unter Dach gelagert wird.
Die Verbrennung von feuchtem Holz erzielt
einen verminderten Heizwert. Ferner verursacht
das Verbrennen von feuchtem Holz eine
erhöhte Russentwicklung und dadurch einen
schnelleren Beschlag am Keramikglas.
Folgende Brennstoffe sind für den Betrieb
verboten:
▪ Feuchtes, beschichtetesHolz
▪ Holzschnitzel,Rindenabfälle
▪ Kunststoffe, Karton
▪ Flüssigkeiten,Lösungsmittel
▪ Küchen- undHaushaltabfälle
▪ Sondermüll, Medikamente
▪ Elektronische Bauteile
4.2 Aufgabemenge
Bild 16: Gelagertes Brennholz
Folgende maximale Holzaufgabemenge ist
zulässig: 4.0 kg/h
Hinweis!
Bei Nichtbeachtung entfällt jegliche
Gewährleistungspflicht durch den Hersteller!

CUBEO Bedienungsanleitung
12
5 Funktion
5.1 Wärmeabgabe
Bild 17: Schnitt durch eine Speicheranlage
Bei Speicher- und Strahlungsanlagen wird ein
Teil der durch die Verbrennung erzeugten
Wärme von der Verkleidung aufgenommen,
gespeichert und anschliessend über einen
gewissen Zeitraum als Strahlung an den
Aufstellraum abgegeben.
Ein weiterer Teil kann durch Luftführungen und
über Konvektionsluftgitter in den Aufstellraum
geleitet werden. Bei reinen
Speicheranlagen entfallen diese Luftführungen
und Konvektionsluftgitter.
A: Luftgitter Eintritt (Raum-/Umluft)
(optional)
B: Verbrennungsluft AIR-Direct Eintritt
(Aussenluft)
→ Versorgt den Feuerraum direkt mit
Verbrennungsluft von aussen
C: Absperrklappe (Aussenluft)
D: Wärmestrahlung
E: Luftgitter Austritt (Warm-/Zuluft)
(optional)
D
D
E
A
B
C

CUBEO Bedienungsanleitung
13
6 Betrieb
6.1 Erste Inbetriebnahme
Etappe
Bild 18: Erste Inbetriebnahme
Entnehmen Sie der Feuerstelle alle beige-
legten Dokumente und Zubehörteile.
Lesen Sie diese Bedienungsanleitung vor der
ersten Inbetriebnahme aufmerksam durch. Wir
bitten Sie, die dem Bedienungsset beiliegende
Garantiekarte vollständig auszufüllen und an die
Firma Rüegg zu schicken - besten Dank!
Das Feuer sollte in der ersten Betriebsstunde
klein gehalten werden. Danach darf die
Holzaufgabemenge in ungefähr 3 Etappen bis
zu der auf Seite 13 erwähnten maximalen
Aufgabemenge gesteigert werden.
Während den ersten Befeuerungen Ihrer Anlage
können, verursacht durch das Ausdampfen von
Bindemitteln in der Lackierung, unangenehme
Gerüche auftreten.
Durch die unterschiedliche Ausdehnung der
verwendeten Materialien können im
Gerätekörper während der Aufheiz- und
Abkühlphasen «Knack- oder Tickgeräusche»
entstehen.
Die Mitarbeiter der Technikabteilung der Firma
Rüegg sind bestrebt die Emissionen durch
gezielte Massnahmen auf ein Minimum zu
reduzieren!
Hinweis!
Belüften Sie den Aufstellraum durch Öffnen der
Fenster während den ersten Befeuerungen!
Hinweis!
Die erste Inbetriebnahme der Anlage darf erst
nach Austrocknung der verwendeten
Materialien (Verkleidung, Verputz, etc. )
erfolgen.
►Herstellerangaben beachten

CUBEO Bedienungsanleitung
14
6.2 Anfeuern
Bild 19: Griff von Klappe
für Verbrennungsluft
Bild 21: Drehgriff für
Rauchklappe
Bild 23: Türe
hochschieben
Bild 25: Türe
zuschieben
Bild 20: Luftschieber für
Verbrennungsluft
Bild 22: Luftgitter
Bild 24: Anfeuermodul
1. Klappe für Verbrennungsluft *öffnen
→ Griff bis zum Anschlag herausziehen
2. Luftschieber fürVerbrennungsluft öffnen
→ Schieber ganz nach rechts schieben
3. Rauchgasklappe * öffnen
→Öffnungsrichtung beachten
→Drehgriff ganz nach rechts oder links
drehen
4. Alle Luftgitter * öffnen
→Schieber ganz nach oben schieben
5. Türehochschieben
6. Brennholz und Anfeuermodul
aufschichten
→Das Brennholz in zulässiger Menge und
dem Feuerraum angepasst aufstapeln.
→Das Anfeuermodul, bestehend aus 4 - 6
trockenenen Scheiter Tannenholz und 1 - 2
Anzündhilfen, z.B. in Wachs getränkte
Holzwolle, auf dem Brennholzstapel
platzieren.
7. Anfeuermodul anzünden
8. Türe zuschieben
* Sofern an Ihrer Anlage montiert
Hinweis!
Ergänzende Informationen zum Thema
«richtig Anfeuern» finden Sie auf folgenden
Internet-Seiten:
www.ruegg-cheminee.com
www.holzenergie.ch
www.fairfeuern.ch
Vorsicht!
Die maximale Aufgabemenge von 4.0 kg/h darf
nicht überschritten werden!

CUBEO Bedienungsanleitung
15
6.3 Heizen
Bild 26: Griff von Klappe für Verbrennunglsuft
Bild 27: Luftschieber für Verbrennungsluft
Bild 28: Drehgriff für Rauchklappe
Bild 29: Luftgitter
1. Nach dem Anfeuern ungefähr 15 Minuten
abwarten.
2. Klappe für Verbrennungsluft* offen lassen
→Griff bis zum Anschlag herausgezogen
3. Luftschieber für Verbrennungsluft
reduzieren
→Schieber bis zur Mitte schieben
→ Feuer beobachten: ruhiger, sauberer
Abbrand
4. Rauchklappe*reduzieren
→ Öffnungsrichtung beachten
→ Kann je nach Kaminzug bis zu 70 %
reduziert werden
5. Alle Luftgitter* offen lassen
* Sofern an Ihrer Anlageinstalliert!
Vorsicht!
Verpuffungsgefahr und erhöhte Emissionen!
►Rauchklappe immer mindestens 30 %
offen lassen
►Regelorgane nicht zu stark drosseln

CUBEO Bedienungsanleitung
16
6.4 Brennstoff nachlegen
Bild 30: Drehgriff für
Rauchklappe
Bild 31: Türe
hochschieben und Holz
nachlegen
Bild 32: Türe
zuschieben
Bild 33: Luftschieber
für Verbrennungsluft
Bild 34: Luftschieber für
Verbrennungsluft
1. Rauchklappe * öffnen
→Öffnungsrichtung beachten
→Drehgriff ganz aufdrehen
2. Türe öffnen
→Griff bis zum Anschlag herausgezogen
3. Brennholz nachlegen
→Holzqualität und Aufgabemenge beachten
4. Türe schliessen
5. Luftschieber für Verbrennungsluft öffnen
6. Ungefähr 5 Minuten abwarten
7. Luftschieber für Verbrennungsluft
reduzieren
→Schieber bis zur Mitte schieben
→Feuer beobachten: Abbrand ruhig/sauber
8. Rauchklappe * reduzieren
→Öffnungsrichtung beachten
→Kann je nach Kaminzug bis zu 70 %
reduziert werden
* Sofern an Ihrer Anlageinstalliert!
Bild 35: Drehgriff für
Rauchklappe
Vorsicht!
Die maximale Aufgabemenge von 4.0 kg/h darf
nicht überschritten werden!
Vorsicht!
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden

CUBEO Bedienungsanleitung
17
6.5 Grillieren
Bild 36: Griff von Klappe
für Verbrennungsluft
Bild 37: Drehgriff für
Rauchklappe
Bild 38: Luftschieber für
Verbrennungsluft
1. Klappe für Verbrennungsluft *öffnen
→Schieber bis zum Anschlag herausziehen
2. Rauchklappe * öffnen
→Öffnungsrichtung beachten
→Drehgriff ganz nach rechts oder links
drehen
3. Luftschieber schliessen
→Schieber ganz nach links schieben
4. Grillsysteminstallieren
→Verschmutzte Grillhülse vorher reinigen
Bild 39: Grillsystem und Grillhülse
Hinweis!
Bei Anlagen mit selbständig schliessenden
Türen ist der offene Betrieb verboten!
Vorsicht!
Rauchgasaustritt und Funkenwurf möglich!
►Ventilatoren in Küche und Bad ausschalten
►Anlage ständig beaufsichtigen
Vorsicht!
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden
