ruegg Premium-Line Cubeo User manual

PREMIUM-LINE CUBEO
BEDIENUNGSANLEITUNG – MODE D‘EMPLOI – ISTRUZIONI PER L‘USO
GEBRUIKSHANDLEIDING – MANUAL

PREMIUM-LINE CUBEO Bedienungsanleitung
3
Inhalt
Inhalt 3
Vorwort 4
Grundlagen 5
2.1 Installation 5
2.2 Instruktion 5
2.3 Bedienset 5
2.4 Fachbegriffe 6
2.5 Bedienelemente und Bauteile 6
2.6 Typenschild 8
2.7 Zubehör 8
Sicherheit 9
3.1 Wärme 9
3.2 Kinder 9
3.3 Schornsteinbrand 9
3.4 Thermische Belastung 10
3.5 Selbstschliessende Türe 10
3.6 Vorbelag 10
3.7 Warmluftaustritt 11
3.8 Strahlungsbereich 11
Brennstoff 12
4.1 Qualität 12
4.2 Aufgabemenge 12
Funktion 13
5.1 Wärmeabgabe 13
Betrieb 14
6.1 Erste Inbetriebnahme 14
6.2 Anfeuern 15
6.2 Heizen 16
6.3 Brennstoff nachlegen 17
6.4 Grillieren 18
6.5 Glut erhalten 19
6.6 Ausser Betrieb setzen 20
Türe 21
7.1 Aufschwenken 21
7.2 Zuschwenken 22
Reinigung 23
8.1 Feuerraum 23
8.2 Keramikglas 24
Wartung 25
9.1 C-Schiene 25
9.2 Grillhülse 25
Störung 26
10.1 Was ist wenn… 26
Reparatur 27
11.1 Ersatzteile 27
11.2 Zubehör 27

PREMIUM-LINE CUBEO Bedienungsanleitung
4
Vorwort
Sie haben sich für ein Gerät der Firma Rüegg entschieden - Herzlichen Dank für Ihr Vertrauen.
Rüegg-Heizgeräte sind Spitzenprodukte auf dem höchsten Stand der Heizkamin-/Heizcheminée-
Technik. Die Produkte sind nach EN 13229 geprüft, vom VKF (CH) zugelassen und mit dem Q-Siegel
(CH) ausgezeichnet.
Bei der Konzeption unserer Geräte achten wir auf tiefste Schadstoffwerte bei höchstmöglichem Wir-
kungsgrad und einer damit verbundenen Reduktion des Brennstoffbedarfs.
Hoher Bedienungskomfort und optimale Brennstoffnutzung gestatten den Einsatz als Heizquelle zu nut-
zen ohne auf die anheimelnde Atmosphäre eines Kamin-/Cheminéefeuers zu verzichten.
Richtige Handhabung und Pflege Ihrer Anlage gemäss dieser Anleitung sind für einen störungsfreien
Betrieb und lange Lebensdauer unerlässlich.
Wir wünschen Ihnen viel Freude und schöne Stunden an Ihrem neuen Kamin/Cheminée.

PREMIUM-LINE CUBEO Bedienungsanleitung
5
Grundlagen
2.1 Installation
Geräteinstallationen dürfen nur durch ausgewiesene Fachkräfte ausgeführt werden.
Für die Montage und den Betrieb Ihrer Anlage sind die europäischen und nationalen Normen, die lokalen
und baurechtlichen Vorschriften und die feuerpolizeilichen Bestimmungen verbindlich.
2.2 Instruktion
Lassen Sie sich die Anlage durch Ihren Installateur ausführlich erklären und informieren Sie sich über
die gültigen Vorschriften zum Betrieb einer Kamin-/Cheminéeanlage.
Lesen Sie diese Anleitung aufmerksam durch und wenden Sie sich bei Fragen an Ihren Fachhändler.
Den verschiedenen Begriffsdefinitionen im deutschsprachigen Raum wurde in dieser Anleitung durch
unterschiedliche Fachbegriffe Rechnung getragen.
Weitere Informationen finden Sie auf unserer Homepage unter www.ruegg-cheminee.com.
2.3 Bedienset
Das Bedienset wird Ihnen bei der ausführlichen Instruktion durch Ihren Installateur übergeben.
Hinweis
Änderungen am Kamineinsatz dürfen nur ausgeführt werden:
►Nach Rücksprache mit dem Hersteller
►Durch Rüegg-Servicetechniker
Bei Nichtbeachtung entfällt jegliche Gewährleistungspflicht durch den Hersteller!

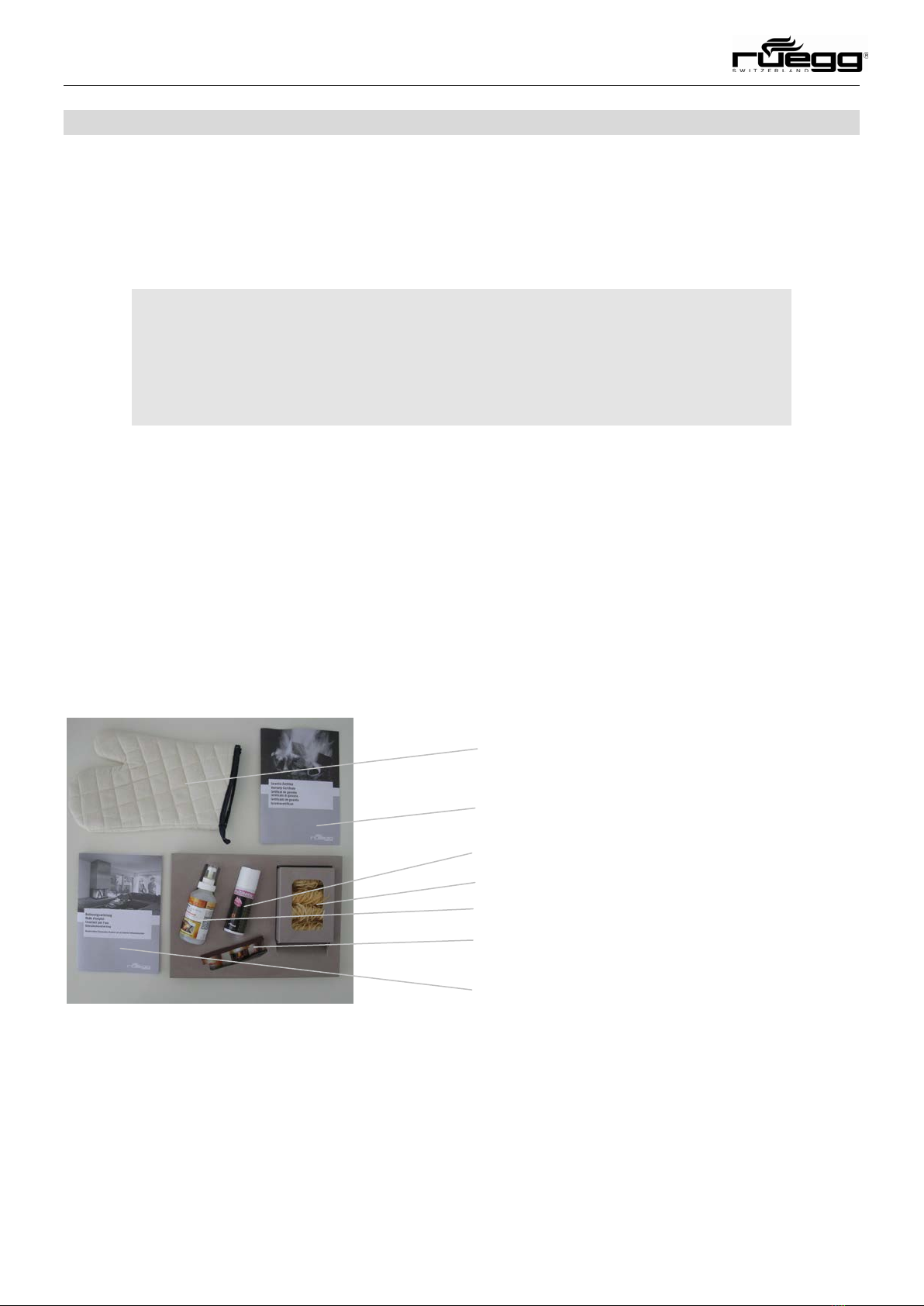

Bild 1: Inhalt Bedienset
Schutzhandschuh
Garantiekarte
Bedienungsanleitung
Anzündhilfe
Glasreiniger
Multispray DW-40
Streichhölzer

PREMIUM-LINE CUBEO Bedienungsanleitung
6
2.4 Fachbegriffe
Airwash Luftführungssystem zur Verminderung des Beschlags am Keramikglas
AIR-Direct Raumluftgetrennte Verbrennungsluftzufuhr
Bauart A1 Feuerraumtüre selbstschliessend
DIN EN 13229 Kamineinsätze einschliesslich offene Kamine für feste Brennstoffe - Anforderungen und Prüfungen
Cheminée-Einsatz (CH) Kamin-Einsatz (DE)
Kamin (CH) Schornstein (DE)
Rauchgasklappe (CH) Abgas- oder Drosselklappe (DE)
2.5 Bedienelemente und Bauteile
Die nachfolgenden Bilder zeigen mögliche Bedienelemente und deren Anordnungsvarianten an der
Anlage. Je nach Installation können die Bilder von Ihrer Anlage abweichen!
1 Luftgitter Austritt
(optional)
2 Verkleidung/Schürze
3 Türe links
4 Türe rechts
5 Frontbank
(optional)
6 Luftgitter Eintritt
(optional)
7 Drehgriff Rauchgasklappe
(optional)
8 Typenschild
9 Verkleidung
10 Griff für Klappe von
Verbrennungsluft
(optional)
Bild 2: Frontansicht einer Anlage
Bild 3: Seitenansicht einer Anlage
1
3
6
4
2
5
7
10
9
8

PREMIUM-LINE CUBEO Bedienungsanleitung
7
11 Kanal für Primärluft
→ ringsum
12 Feuerstelle aus Schamotte
oder Stahl
13 Schieber für
Verbrennungsluft
14 Grillhülse
15 Kanal für Sekundärluft
→ Airwash
→ ringsum
16 Prallplatte
17 Dichtung aus Textilglas
18 Verriegelung oben
19 Griff
20 Verriegelung unten
Bild 5: Prallplatte im Rauchtrichter
Bild 4: Übersicht Feuerraum
Bild 6: Türe rechts
11
12
13
14
15
17
18
16
19
20

PREMIUM-LINE CUBEO Bedienungsanleitung
8

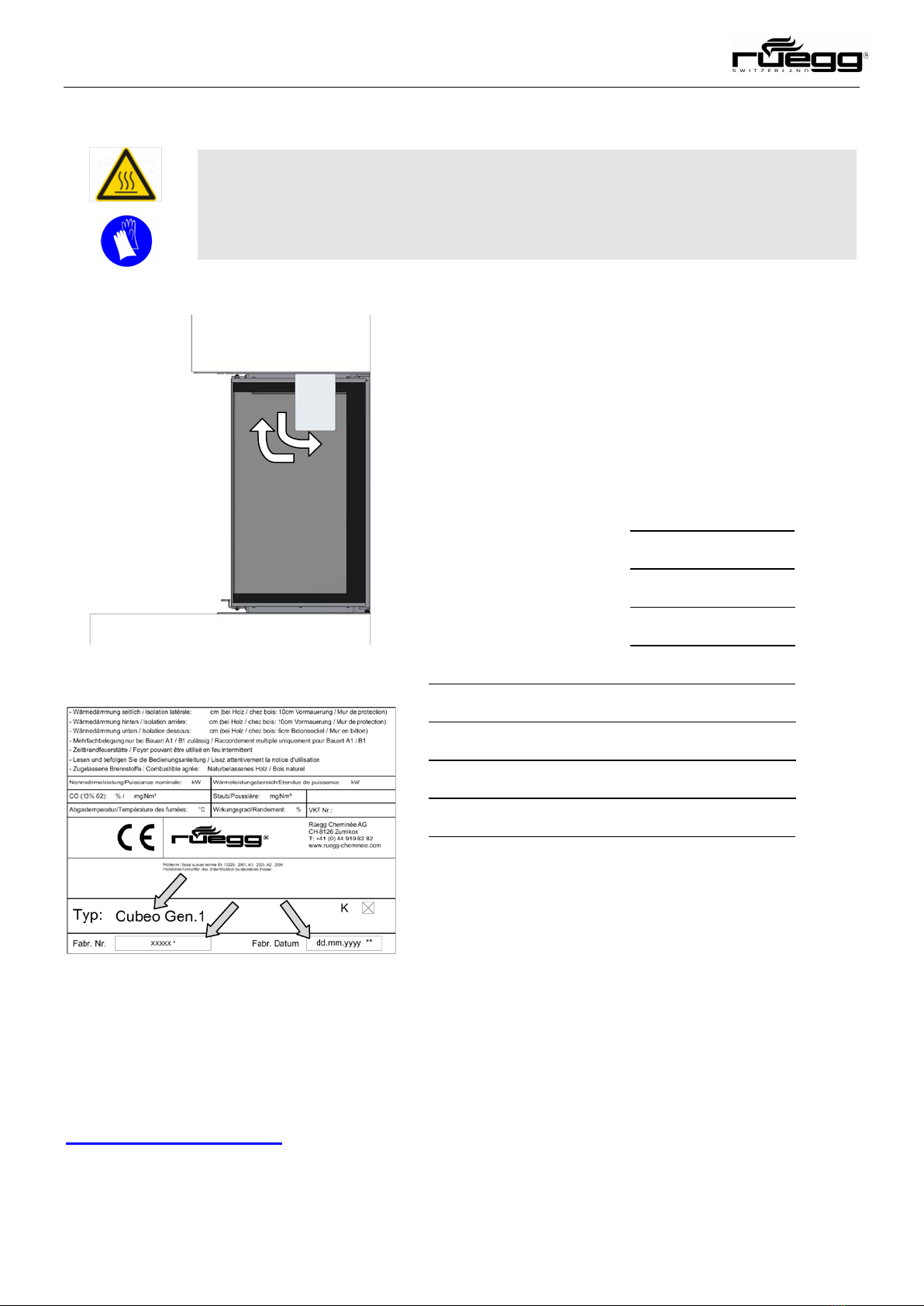

Bild 7: Ausklappen des Typenschilds
Bild 8: Wichtige Textfelder
2.6 Typenschild
Das Typenschild befindet sich auf der rechten Geräte-
seite an der Innenseite der oberen Verkleidung. Sollten
an Ihrer Anlage irgendwelche Mängel auftreten, so müs-
sen Sie vor dem Gespräch mit dem Kamin-/ Cheminée-
bauer das Typenschild beachten.
Um eine speditive Serviceleistung garantieren zu kön-
nen ist Ihr Fachhändler auf folgende Informationen an-
gewiesen:
Gerätetyp:
Fabr. Nr.:
Fabr. Datum:
Problembeschrieb:
2.7 Zubehör
Die Firma Rüegg Cheminée AG führt ein breites Sortiment an Zubehör und Qualitätsartikeln passend zu
Ihrem Gerät.
Wenden Sie sich für eine Beratung an Ihren Fachhändler oder besuchen Sie unsere Internetseite unter
www.ruegg-cheminee.com.
Vorsicht
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden
►Bei kalter Anlage ausführen

PREMIUM-LINE CUBEO Bedienungsanleitung
9
Sicherheit
3.1 Wärme
Die Oberflächen Ihres Kamineinsatzes (Keramikglas, Türrahmen, etc.) erwärmen sich während dem
Betrieb stark. Zur Bedienung der Türe empfehlen wir die Verwendung eines geeigneten Schutzhand-
schuhs.
3.2 Kinder
Machen Sie Kinder auf mögliche Gefahren während dem Betrieb aufmerksam.
3.3 Schornsteinbrand
Falsche Brennstoffe oder unvollständige Verbrennung über eine längere Zeit können im Schornstein zu
verstärkten Russablagerungen führen. In seltenen Fällen können sich diese entzünden und zu einem
Schornsteinbrand führen.
Erkennungszeichen:
►Flammen aus der Schornsteinmündung
►Verstärkter Funkenflug
►Verstärkte Rauch- und Geruchsbelästigung
►Heisse Schornsteinwangen
Gegenmassnahmen:
►Verschliessen Sie sofort alle Luftöffnungen an der Anlage
►Alarmieren Sie umgehend die Feuerwehr
►Evakuieren Sie das Gebäude
►Löschen Sie den Brand niemals mit Wasser
Nach dem Ausbrennen:
►Lassen Sie den Schornstein nach dem Ausbrennen vom Fachmann überprüfen
Vorsicht
Verbrennungsgefahr bei Anlage im Betrieb.
►Kinder ständig beaufsichtigen

PREMIUM-LINE CUBEO Bedienungsanleitung
10

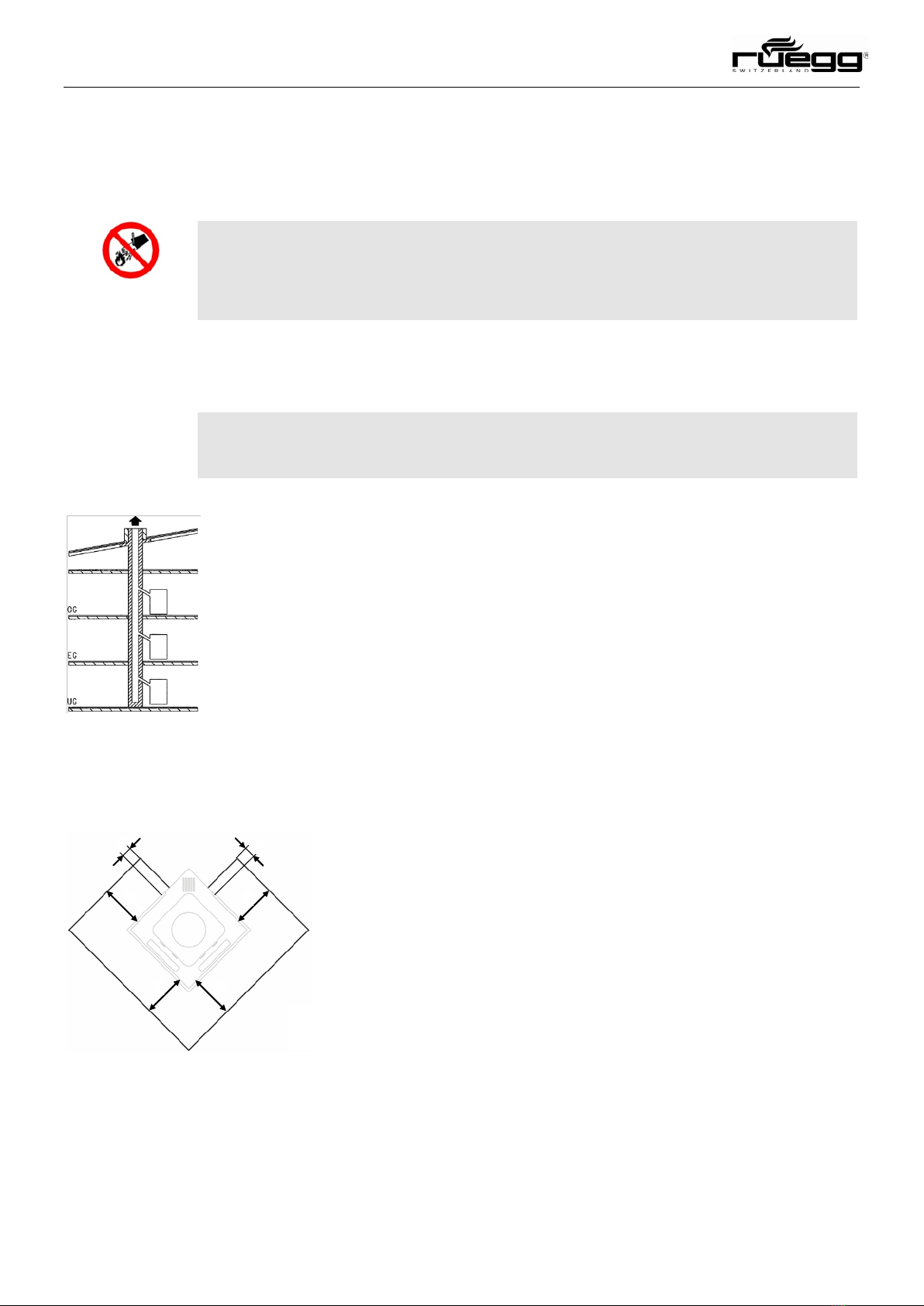

Bild 9: Mehrere Anlagen am gleichen Kamin
3.4 Thermische Belastung
Die Bauteile an Ihrer Anlage sind hohen thermischen Belastungen ausgesetzt. Die verwendeten Materia-
lien dehnen sich sehr unterschiedlich aus. Schnelle Temperaturdifferenzen können zu Schäden an Ihrer
Anlage führen.
3.5 Selbstschliessende Türe
Aus Sicherheitsgründen müssen Geräte, welche am
gleichen Schornstein/Kamin angeschlossen sind, mit ei-
ner selbstschliessenden Tür (= Bauart A1) ausgestattet
sein.
In diesem Fall ist ein offener Betrieb der Anlage, z.B.
zum Grillieren, nicht möglich.
Zum Nachlegen von Holz und Reinigen des Keramikgla-
ses muss die Türe entgegen einer vordefinierten
Schliesskraft offen gehalten werden.
3.6 Vorbelag
Vor Feuerungsaggregaten für feste Brennstoffe ist ein
nicht brennbarer Vorbelag oder eine nicht brennbare
Abdeckung erforderlich, die mindestens 40 cm vor die
Beschickungsöffnung reicht.
In der Breite muss der Vorbelag jeweils mindestens
10 cm über die lichte Brennraumöffnung ragen.
Hinweis
Manipulationen an der selbständig schliessenden Tür sind verboten!
ACHTUNG
Thermische Beanspruchung der Bauteile bei Anlage im Betrieb!
►Anlage oder Teile davon niemals mit Wasser oder anderen Flüssigkeiten abküh-
len!
Bild 10 Vorbelag
X
X ≥ 40 cm
Y
≥10 cm
X
X
X
Y
Y

PREMIUM-LINE CUBEO Bedienungsanleitung
11
≥ 50
cm

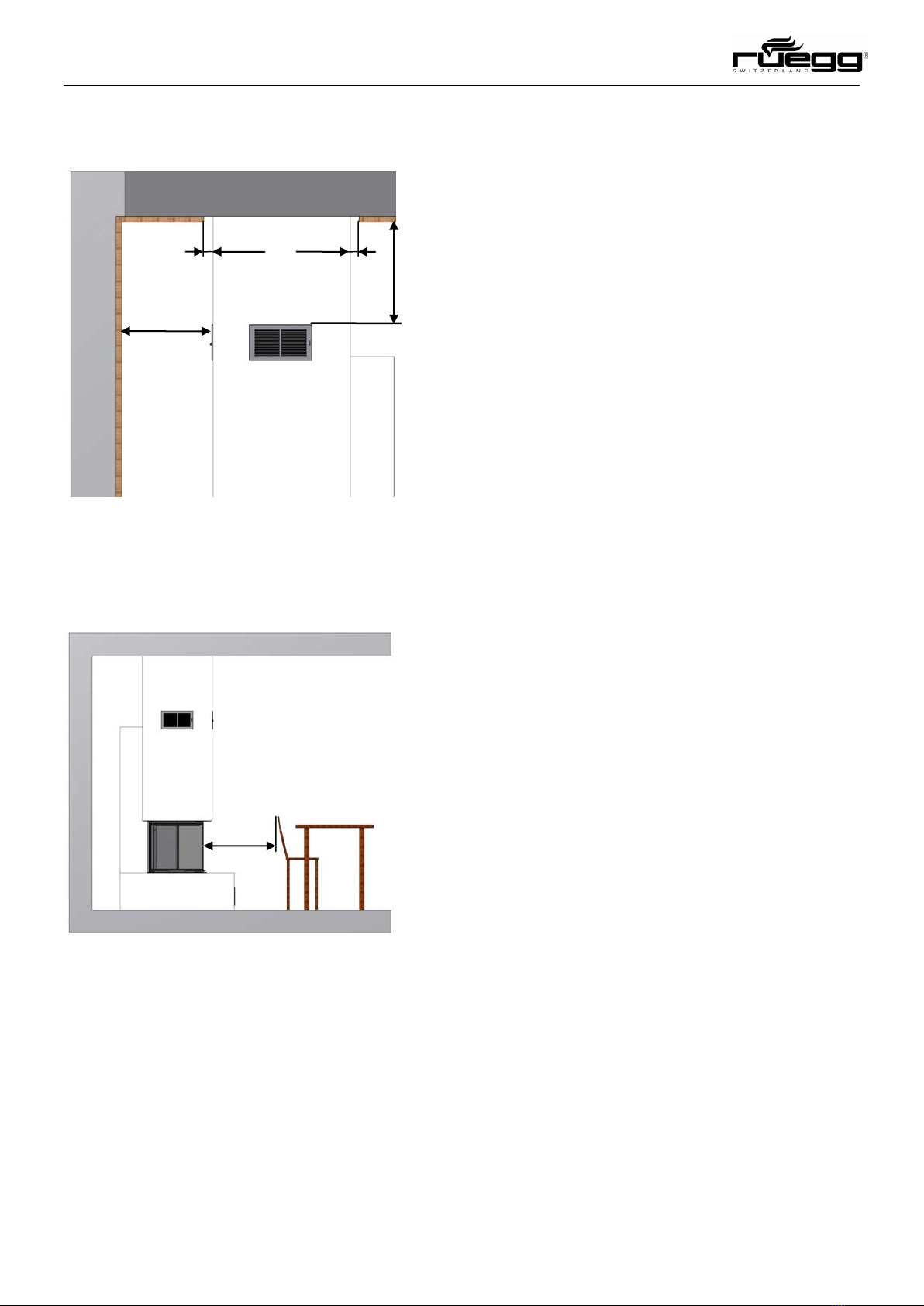

Bild 11: Sicherheitsabstände am Warmluftaustritt
≥30 cm
≥5 cm
≥5 cm
≥
92
cm
Bild 12: Sicherheitsabstände im Strahlungsbereich
3.7 Warmluftaustritt
Über Luftgitter (sofern vorhanden) im oberen Bereich
der Anlage wird die beim Betrieb erwärmte Luft in den
Aufstellraum geführt.
In einem Bereich von mindestens 30 cm neben und
50 cm über den Warmluftaustrittsöffnungen dürfen sich
keine brennbaren Baustoffe (z.B. Holzdecke) und keine
Einbaumöbel befinden.
Von den Aussenflächen der Verkleidung des offenen
Kamins müssen mindestens 5 cm Abstand zu brennba-
ren Bauteilen eingehalten werden.
Der Zwischenraum muss der Luftströmung so offenste-
hen, dass kein Wärmestau entstehen kann.
3.8 Strahlungsbereich
Von der Feuerraumöffnung müssen nach oben, nach
vorne und nach den Seiten, mindestens 92 cm Ab-
stand zu brennbaren Bauteilen eingehalten werden.
Bei Anordnung eines beiderseits belüfteten Strahlungs-
schutzes genügt zu den Seiten ein Abstand von 46 cm.

PREMIUM-LINE CUBEO Bedienungsanleitung
12

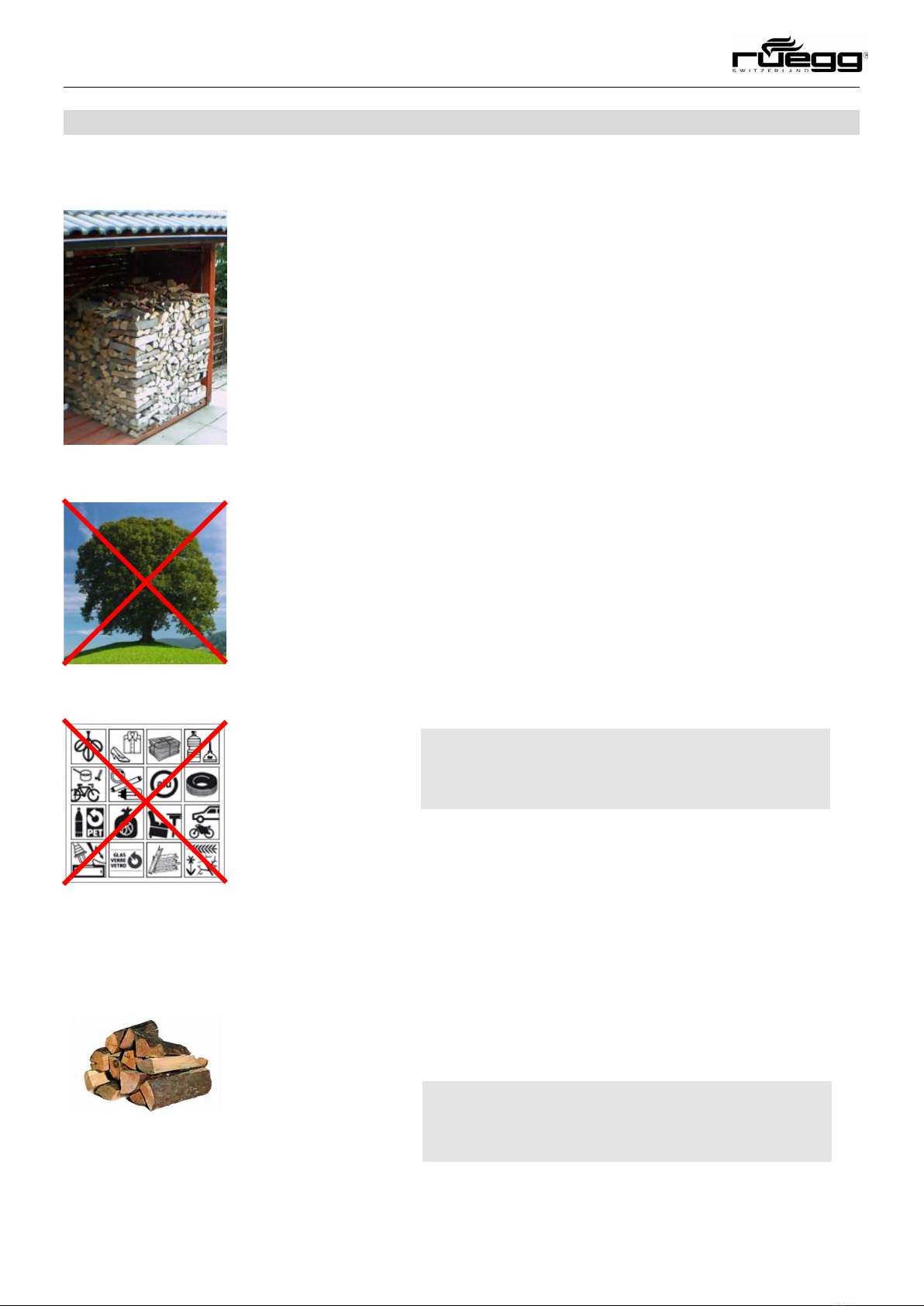

Bild 13: Lagerung von Brennholz
Bild 14: Frisches Brennholz
Bild 15: Verbotene Brennstoffe
Bild 16: Gelagertes Brennholz
Brennstoff
4.1 Qualität
Wichtigste Voraussetzung für die einwandfreie Funktion
ist die Verwendung von hochwertigem Brennstoff. Es ist
unbehandeltes Scheitholz mit einer maximalen Rest-
feuchte von 20 % zu verwenden.
Einen optimalen Heizwert (1 kg ≈4.5 kWh) erreicht Holz,
wenn es für mindestens 2 Jahre trocken, unter Dach ge-
lagert, wird.
Die Verbrennung von feuchtem Holz erzielt einen vermin-
derten Heizwert. Ferner verursacht das Verbrennen von
feuchtem Holz eine erhöhte Russentwicklung und da-
durch einen schnelleren Beschlag am Keramikglas.
Folgende Brennstoffe sind für den Betrieb verboten:
●Feuchtes, beschichtetes Holz
●Holzschnitzel, Rindenabfälle
●Kunststoffe, Karton
●Flüssigkeiten, Lösungsmittel
●Küchen- oder Haushaltabfälle
●Sondermüll, Medikamente
●Elektronische Bauteile
4.2 Aufgabemenge
Folgende maximale Holzaufgabemenge ist zulässig:
4.0 kg/h
Hinweis
Bei Nichtbeachtung entfällt jegliche Gewährleis-
tungspflicht durch den Hersteller!
Hinweis
Bei Nichtbeachtung entfällt jegliche Gewährleis-
tungspflicht durch den Hersteller!

PREMIUM-LINE CUBEO Bedienungsanleitung
13
Bild 17: Schnitt durch eine Speicheranlage
A
C
B
D
D
E
Funktion
5.1 Wärmeabgabe
Bei Speicher-/Strahlungsanlagen wird ein Teil der durch
die Verbrennung erzeugten Wärme von der Verkleidung
aufgenommen, gespeichert und anschliessend über einen
gewissen Zeitraum als Strahlung an den Aufstellraum ab-
gegeben.
Ein weiterer Teil kann durch Luftführungen und über Kon-
vektionsluftgitter in den Aufstellraum geleitet werden. Bei
reinen Speicheranlagen entfallen diese Luftführungen und
Konvektionsluftgitter.
A: Luftgitter Eintritt (Raum-/Umluft)
(optional)
B: Verbrennungsluft AIR-Direct Eintritt (Aussenluft)
→Versorgt den Feuerraum direkt mit Verbrennungsluft von
aussen
C: Absperrklappe (Aussenluft)
D: Wärmestrahlung
E:Luftgitter Austritt (Warm-/Zuluft)
(optional)

PREMIUM-LINE CUBEO Bedienungsanleitung
14
Betrieb
6.1 Erste Inbetriebnahme
Entnehmen Sie der Feuerstelle alle beigelegten Doku-
mente und Zubehörteile.
Lesen Sie diese Bedienungsanleitung vor der ersten
Inbetriebnahme aufmerksam durch.
Wir bitten Sie, die dem Bedienungsset beiliegende Ga-
rantiekarte vollständig auszufüllen und an die Firma
Rüegg zu schicken – Besten Dank!
Das Feuer sollte in der ersten Betriebsstunde klein
gehalten werden. Danach darf die Holzaufgabemenge
in ungefähr 3 Etappen bis zu der auf Seite 13 erwähn-
ten maximalen Aufgabemenge gesteigert werden.
Während den ersten Befeuerungen Ihrer Anlage kön-
nen, verursacht durch das Ausdampfen von Bindemit-
teln in der Lackierung, unangenehme Gerüche auftre-
ten.
Öffnen Sie sämtliche Fenster in der Umgebung Ihrer
Anlage.
Durch die unterschiedliche Ausdehnung der verwende-
ten Materialien können im Gerätekörper während der
Aufheiz- und Abkühlphasen „Knack- oder Tickgeräu-
sche“ entstehen.
Die Mitarbeiter der Technikabteilung der Firma Rüegg
AG sind bestrebt, die Immissionen durch gezielte
Massnahmen auf ein Minimum zu reduzieren.
1.
Etappe
2.
3.
Bild 18: Erste Inbetriebnahme
Hinweis
Die erste Inbetriebnahme der Anlage darf erst
nach Austrocknung der verwendeten Materialien
(Verkleidung, Verputz, etc.) erfolgen.
→Herstellerangaben beachten
Hinweis
Belüften Sie den Aufstellraum durch Öffnen der
Fenster während den ersten Befeuerungen!

PREMIUM-LINE CUBEO Bedienungsanleitung
15
6.2 Anfeuern
1. Klappe für Verbrennungsluft* ÖFFNEN
→ Griff bis zum Anschlag herausziehen
2. Luftschieber für Verbrennungsluft ÖFFNEN
→ Schieber ganz nach rechts schieben
3. Rauchklappe* ÖFFNEN
→ Öffnungsrichtung beachten
→ Drehgriff ganz nach rechts oder links drehen
4. Alle Luftgitter* ÖFFNEN
→ Schieber ganz nach oben schieben
5. Türe HOCHSCHIEBEN
6. Brennholz und Anfeuermodul AUFSCHICHTEN
→ Das Brennholz in zulässiger Menge und dem
Feuerraum angepasst aufstapeln.
→ Das Anfeuermodul, bestehend aus 4–6
trockenen Scheitern Tannenholz und 1–2
Anzündhilfen, z.B. in Wachs getränkte Holz-
wolle, auf dem Brennholzstapel platzieren.
7. Anfeuermodul ANZÜNDEN
8. Türe ZUSCHIEBEN
*Sofern an Ihrer Anlage installiert
Bild 24: Anfeuermodul
Bild 19: Griff von Klappe
für Verbrennungs-
luft
Bild 20: Luftschieber für
Verbrennungsluft
Bild 22: Luftgitter
Bild 21: Drehgriff für
Rauchklappe
Bild 23: Türe hochschieben
Bild 25: Türe zuschieben
Hinweis
Ergänzende Informationen zum Thema „richtig
Anfeuern“ finden Sie auf folgenden Internet-Seiten:
www.ruegg-cheminee.com
www.holzenergie.ch
www.fairfeuern.ch
ACHTUNG
Die maximale Aufgabemenge von 4.0 kg/h darf
nicht überschritten werden!

PREMIUM-LINE CUBEO Bedienungsanleitung
16
6.2 Heizen
1. Nach dem Anfeuern ungefähr 15 Minuten abwar-
ten.
2. Klappe für Verbrennungsluft* OFFEN LASSEN
→ Griff bis zum Anschlag herausgezogen
3. Luftschieber für Verbrennungsluft REDUZIEREN
→ Schieber bis zur Mitte schieben
→ Feuer beobachten: ruhiger, sauberer Abbrand
4. Rauchklappe* REDUZIEREN
→Öffnungsrichtung beachten
→ Kann je nach Kaminzug bis zu 70 % reduziert
werden
5. Alle Luftgitter* OFFEN LASSEN
*Sofern an Ihrer Anlage installiert
Bild 26: Griff von Klappe für Verbrennungsluft
Bild 27: Luftschieber für Verbrennungsluft
Bild 29: Luftgitter
Bild 28: Drehgriff für Rauchklappe
VORSICHT
Verpuffungsgefahr und erhöhte Emissionen!
►Rauchklappe immer mindestens 30 % offen
lassen
►Regelorgane nicht zu stark drosseln

PREMIUM-LINE CUBEO Bedienungsanleitung
17

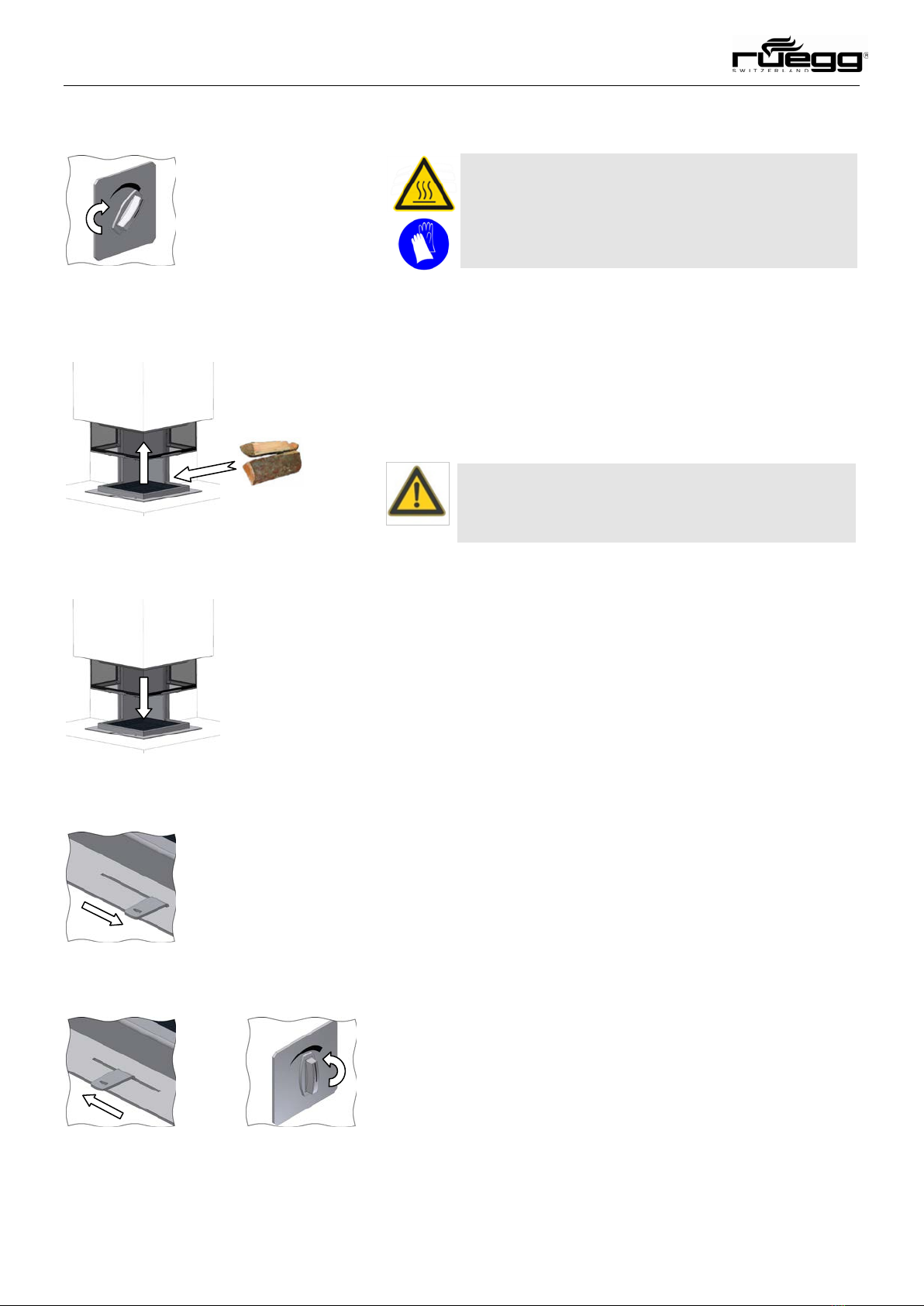

6.3 Brennstoff nachlegen
1. Rauchklappe* ÖFFNEN
→ Öffnungsrichtung beachten
→ Drehgriff ganz aufdrehen
2. Türe ÖFFNEN
3. Brennholz NACHLEGEN
→ Holzqualität und Aufgabemenge beachten
4. Türe SCHLIESSEN
5. Luftschieber für Verbrennungsluft ÖFFNEN
6. Ungefähr 5 Minuten ABWARTEN
7. Luftschieber für Verbrennungsluft REDUZIEREN
→ Schieber bis zur Mitte schieben
→ Feuer beobachten: Abbrand ruhig/sauber
8. Rauchklappe* REDUZIEREN
→ Öffnungsrichtung beachten
→ Kann je nach Kaminzug bis zu 70 % reduziert
werden
*Sofern an Ihrer Anlage installiert
Bild 30: Drehgriff für Rauchklappe
Bild 31: Türe hochschieben und Holz nachlegen
Bild 33: Luftschieber für Verbrennungsluft
Bild 32: Türe zuschieben
Bild 34: Luftschieber für
Verbrennungsluft
Bild 35: Drehgriff für
Rauchklappe
ACHTUNG
Die maximale Aufgabemenge von 4.0 kg/h darf
nicht überschritten werden!
VORSICHT
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden

PREMIUM-LINE CUBEO Bedienungsanleitung
18

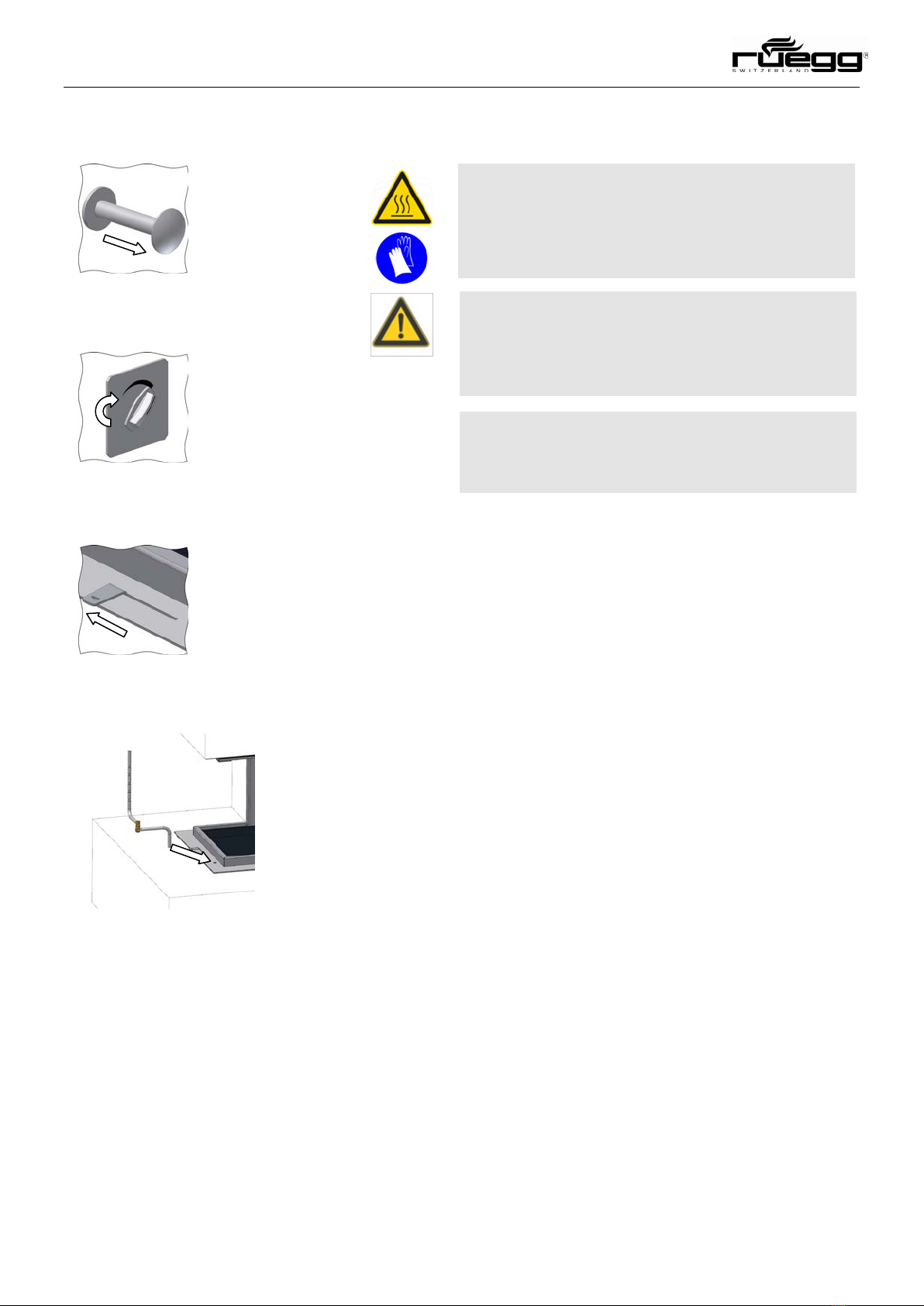

6.4 Grillieren
1. Klappe für Verbrennungsluft* ÖFFNEN
→ Schieber bis zum Anschlag herausziehen
2. Rauchklappe* ÖFFNEN
→ Öffnungsrichtung beachten
→ Drehgriff ganz nach rechts oder links drehen
3. Luftschieber SCHLIESSEN
→ Schieber ganz nach links schieben
4. Grillsystem INSTALLIEREN
→ Verschmutzte Grillhülse vorher reinigen
*Sofern an Ihrer Anlage installiert
Bild 36: Griff von Klappe für Verbrennungsluft
Bild 38: Luftschieber für Verbrennungsluft
Bild 39: Grillsystem und Grillhülse
Bild 37: Drehgriff für Rauchklappe
Hinweis
Bei Anlagen mit selbständig schliessenden Türen
(Bauart A1) ist der offene Betrieb verboten!
VORSICHT
Rauchaustritt und Funkenwurf möglich!
►Ventilatoren in Küche und Bad ausschalten
►Anlage ständig beaufsichtigen
VORSICHT
Verbrennungsgefahr bei Anlage im Betrieb.
►Schutzhandschuhe verwenden

PREMIUM-LINE CUBEO Bedienungsanleitung
19
6.5 Glut erhalten
1. Klappe für Verbrennungsluft* SCHLIESSEN
→ Schieber bis zum Anschlag hineinstossen
2. Luftschieber SCHLIESSEN
→ Schieber ganz nach links schieben
3. Rauchklappe* SCHLIESSEN
→ Öffnungsrichtung beachten
→ Drehgriff ganz nach rechts oder links drehen
4. Luftgitter* OFFEN LASSEN
*Sofern an Ihrer Anlage installiert
Bild 42: Drehgriff für Rauchklappe
Bild 40: Griff von Klappe für Verbrennungsluft
Bild 43: Luftgitter
Bild 41: Luftschieber für Verbrennungsluft
VORSICHT
Verpuffungsgefahr und erhöhte Emissionen!
Die nachfolgenden Einstellungen dürfen nur vor-
genommen werden, wenn im Feuerraum
►kein offenes Feuer brennt
►kein brennfähiges Holz vorhanden ist

PREMIUM-LINE CUBEO Bedienungsanleitung
20

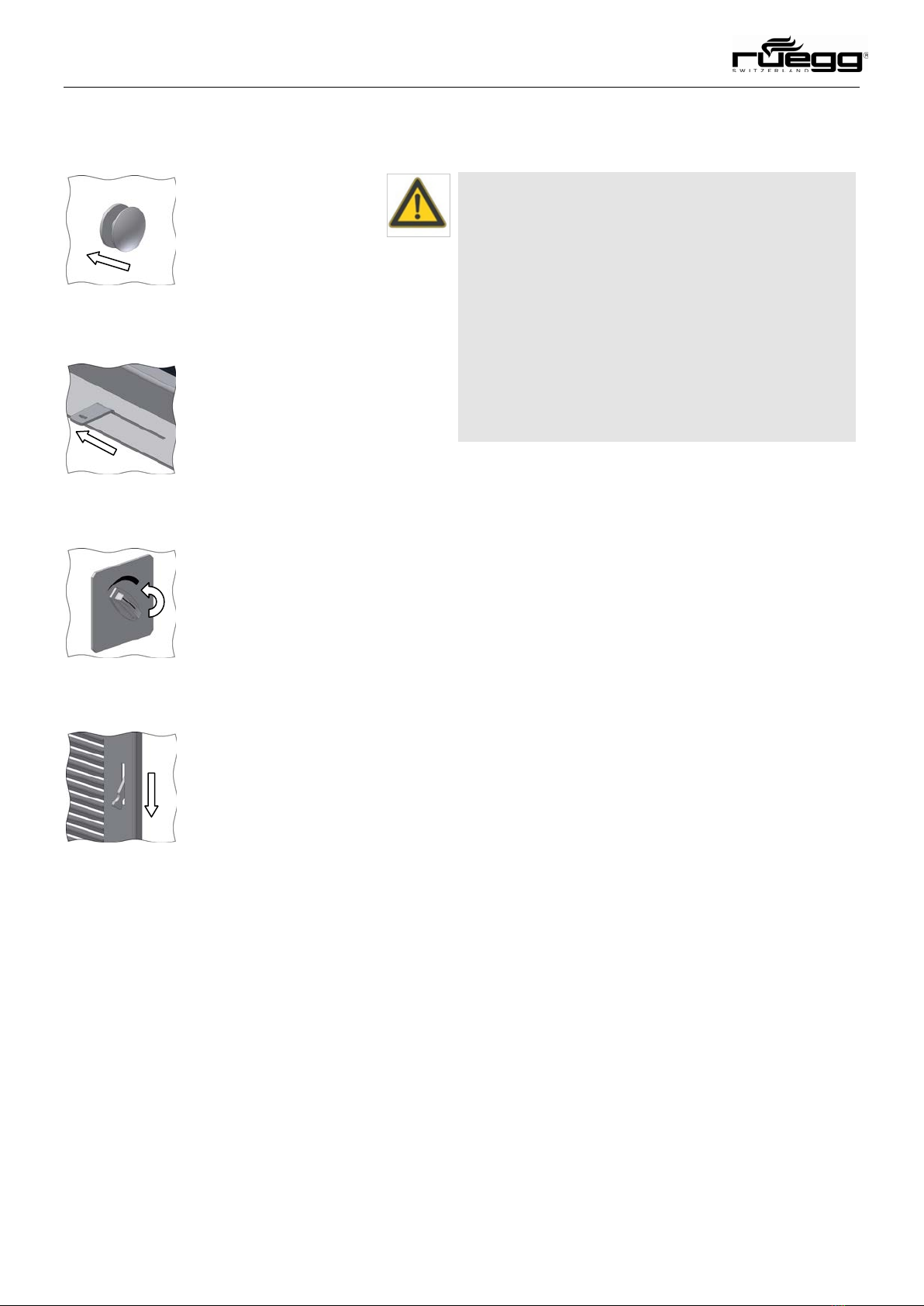

6.6 Ausser Betrieb setzen
1. Klappe für Verbrennungsluft* SCHLIESSEN
→ Schieber bis zum Anschlag hineinstossen
2. Luftschieber SCHLIESSEN
→ Schieber ganz nach links schieben
3. Rauchklappe* SCHLIESSEN
→ Öffnungsrichtung beachten
→ Drehgriff ganz nach rechts oder links drehen
4. Luftgitter* SCHLIESSEN
*Sofern an Ihrer Anlage installiert
Bild 44: Griff von Klappe für Verbrennungsluft
Bild 47: Luftgitter
Bild 45: Luftschieber für Verbrennungsluft
Bild 46: Drehgriff für Rauchklappe
VORSICHT
Verpuffungsgefahr und erhöhte Emissionen!
Die nachfolgenden Einstellungen dürfen nur vor-
genommen werden, wenn im Feuerraum
►kein offenes Feuer brennt
►kein brennfähiges Holz vorhanden ist
►keine Glut vorhanden ist
Unsichtbare Glut kann sich über mehrere Stun-
den in den Ascherückständen erhalten.
Während dieser Zeit darf kein Holz nachgelegt
werden!
