Ryobi RY31SC312 User manual

12 in. Surface Cleaner Attachment
RY31SC312
WARNING:
To reduce the risk of injury, user must read and understand the opera-
tor’s manual for their pressure washer before using this accessory. To
reduce the risk of injury or property damage, spray the pressure stream
in a safe direction to ensure proper connection of all accessories before
starting any cleaning project. Only use on pressure washers operat-
ing at up to 3,100 psi with a maximum flow rate of 1.2 gpm. Ensure
compatibility and proper fit before using this accessory. Wear eye
protection with side shields marked to comply with ANSI Z87.1. Risk
of fluid injections; do not point at people, pets, electrical devices or
the unit itself. Turn off the pressure washer, relieve the water pressure
in the trigger handle, and lock the lock out on the trigger handle (if one
is included with your pressure washer) before installing, changing, or
adjusting accessories. For cold water use only. For outdoor use only
– store indoors. Save these instructions. Refer to them frequently and
use them to instruct other users. If you loan someone this tool, loan
them these instructions also.
PRODUCT SPECIFICATIONS
Connections ....................................... 1/4 in. Quick Connect Plug
Deck Width............................................................................12 in.
Maximum Pressure................................................ up to 3,100 psi
Maximum Water Flow....................................................... 1.2 gpm
Maximum Inlet Water Temperature ......................................140°F

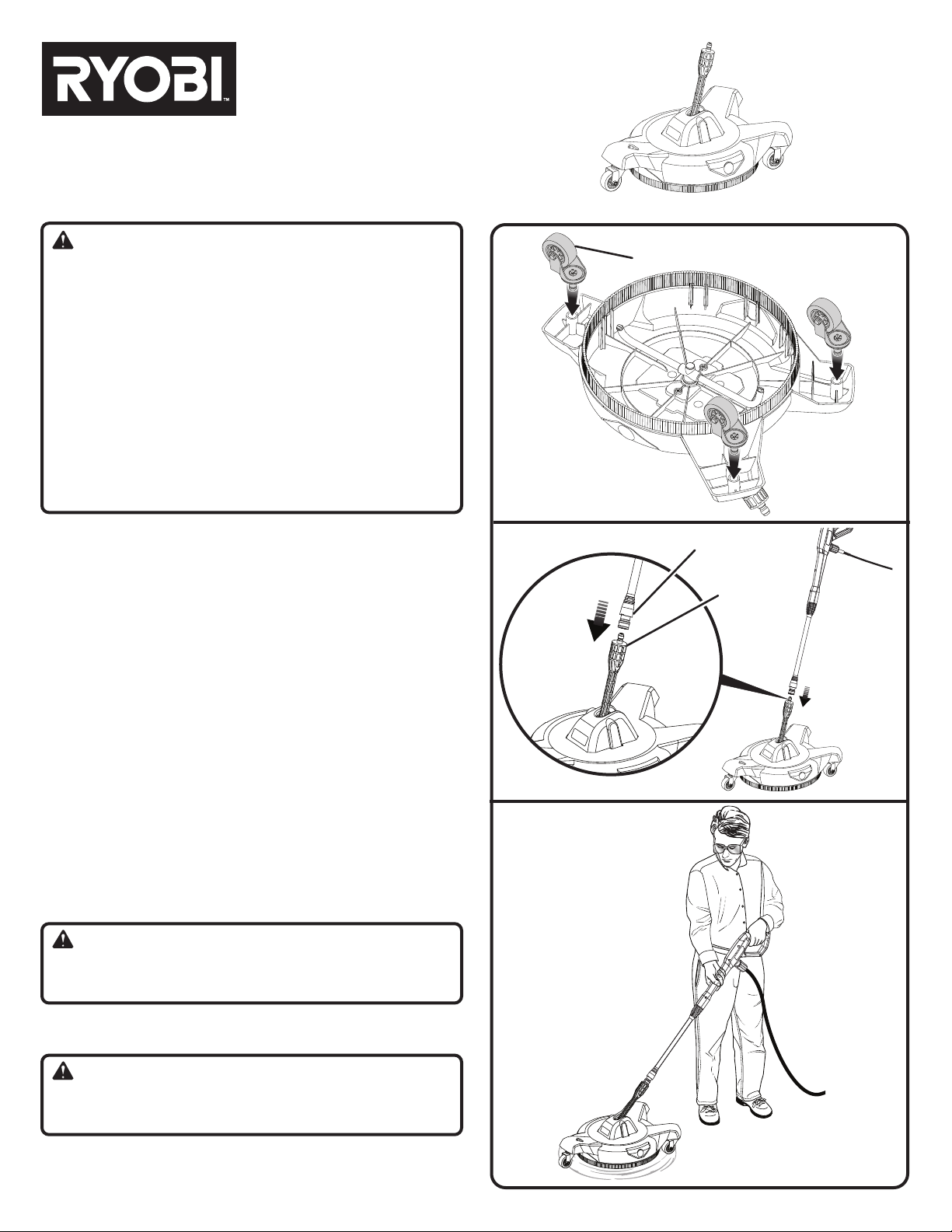

INSTALLING THE CASTERS
See Figure 1.
nCarefully turn the tool upside down.
nPush casters into the grommets located at the base of the
surface cleaner until they are securely in place.
nMake sure the casters are secure, and then return the tool to
the upright position.
INSTALLING THE SURFACE CLEANER ON THE
SPRAY WAND
See Figure 2.
nPull back the quick-connect collar on the pressure washer spray
wand.
nInsert the surface cleaner inlet plug into the spray wand quick
connect coupler.
nPush the collar forward so that the surface cleaner inlet plug is
secured properly. Check to see that the connection is secure.
WARNING:
To reduce the risk of injection or injury, only use the surface cleaner on
flat, horizontal surfaces. Never lift the surface cleaner from the cleaning
surface while operating the pressure washer.
USING THE SURFACE CLEANER
See Figure 3.
WARNING:
Do not reach hands or feet under cleaning deck. Contact with the
spinning nozzles or spray bar can result in a fluid injection or other
serious personal injury.
INLET
PLUG
QUICK CONNECT COUPLER
CASTERS
Fig. 2
Fig. 3
Fig. 1

Fig. 4
nOnce the surface cleaner is installed, connect the hose to the
pressure washer as described in your pressure washer manual.
nStart the pressure washer as described in your pressure washer
manual.
nWalk slowly behind the cleaning deck, cleaning as you go.
NOTE: If striping or swirling occurs, slow your pace. If strip-
ing or swirling continues, the surface cleaner nozzle(s) may be
clogged. See NOZZLE MAINTENANCE for how to clean the
nozzles.
WARNING:
Do not use the surface cleaner on raised obstacles. Striking any raised
obstacle while using the surface cleaner could damage the unit. If
contact does occur and results in damage or vibration when operating
the pressure washer, stop and discontinue use. Continuing to operate
a damaged unit could result in serious personal injury.

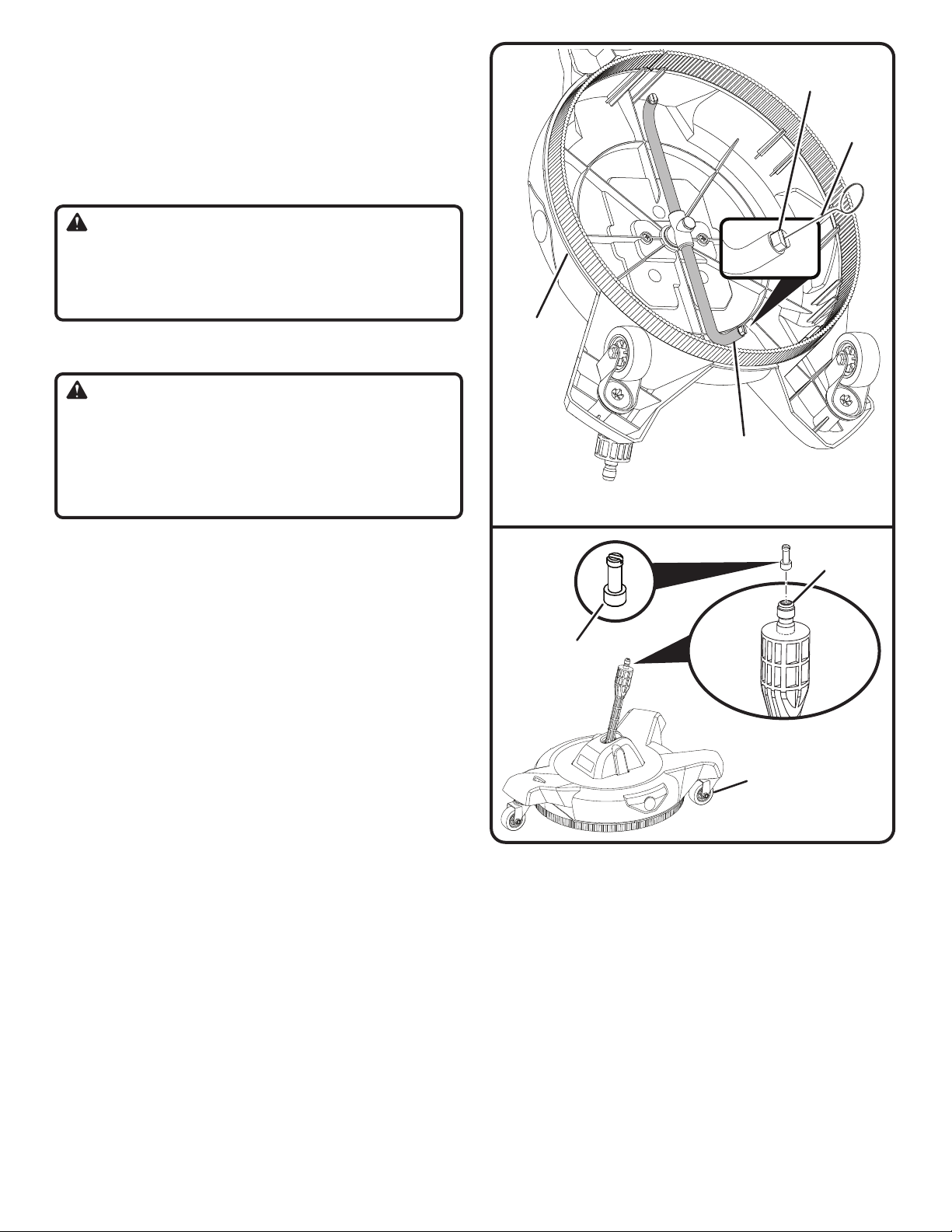

NOZZLE MAINTENANCE
See Figure 4.
WARNING:
NEVER perform maintenance on the nozzles without first turning off
the pressure washer, relieving the water pressure in the trigger handle,
and locking the lock out on the trigger handle (if one is included with
your pressure washer). NEVER point the nozzles or spray bar at your
face or at others. Failure to follow these instructions could cause the
nozzles or high pressure water to eject and result in an eye injury or
other serious personal injury.
When shipped, two nozzles are pre-assembled to the surface
cleaner. These nozzles are appropriate for use withpressurewashers
operating at up to 3,100 psi with a maximum flow rate of 1.2 gpm.
Excessive pump pressure (a pulsing sensation felt while squeezing
the trigger and/or a higher vibration in the surface cleaner) may be
the result of a clogged or dirty nozzle.
nTurn off the pressure washer and shut off the water supply. With
the surface cleaner on the ground, pull trigger to release water
pressure.
nDisconnect surface cleaner from spray wand.
nUsing the included nozzle cleaning tool or a fine needle, free
any foreign materials clogging or restricting the nozzle.
nUsing a garden hose, flush debris out of nozzle by back flushing
(running the water through the nozzle backwards or from the
outside to the inside).
NOTE: Never point the nozzle outlet at your face.
nReconnect the surface cleaner to the spray wand.
nTurn on the water supply and start the pressure washer.
CHANGING THE HIGH PRESSURE FILTER
See Figure 5.
Once you have cleaned the deck nozzles, if the water still doesn’t
flow freely from the spray bar, it may be necessary to replace the
high pressure filter.
To replace the filter:
nTurn off the pressure washer and shut off the water supply. With
the surface cleaner on the ground, pull trigger to release water
pressure.
nDisconnect the surface cleaner from the spray wand.
nPlace a flat head screwdriver in the slot of the high pressure
filter inside the cleaning deck inlet plug, shown in figure 4, and
turn counterclockwise. This will unscrew the filter and allow it
to be removed.
Fig. 5
CLEANING
DECK INLET
PLUG
FOR USE WITH ELECTRIC PRESSURE
WASHERS ONLY
HIGH
PRESSURE
FILTER
CASTER
nOnce the filter is removed from the inlet plug, replace it with a
new filter (not included).
nUsing a flat head screwdriver, turn the filter clockwise until it
can no longer be seen over the top of the inlet plug.
REPLACEMENT PARTS
The following replacement parts may be ordered by calling our
customer service department at 1-800-525-2579:
Filter..............................................................................308103010
Nozzle...........................................................................678548014
Caster (3) ......................................................................308451086
Nozzle Cleaning Tool....................................................678775002
BRUSH
SKIRT
NOZZLE
CLEANING
TOOL
NOZZLE
SPRAY
BAR

Accessoire de 304,8 mm (12 po)
pour nettoyeur de surface
RY31SC312
AVERTISSEMENT :
Pour réduire les risques de blessure, l’utilisateur doit lire et comprendre
le manuel d’utilisation de sa laveuse à pression avant de l’utiliser. Pour
réduire les risques de blessures ou de dommages matériels, diriger le jet
dans une direction sécuritaire pour vérifier que tous les accessoires sont
bien branchés avant de commencer le nettoyage. Utiliser uniquement
à des laveuses à pression qui fonctionnent à une pression jusqu’à
3 100 psi et qui délivrent un débit maximal de 4,5 l (1,2 gal) par minute.
S’assurer que l’accessoire est compatible et qu’il est bien installé avant
de l’utiliser. Porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1. Risque d’éclaboussures ; ne pas diriger
vers des personnes, des animaux, des appareils électriques ou vers la
laveuse. Éteindre la laveuse à pression, relâcher la pression d’eau de
la poignée à gâchette puis fermer le verrou de la poignée à gâchette (si
elle est incluse avec la laveuse à pression) avant d’installer, de changer
ou de régler les accessoires. Utilisation à l’eau froide seulement. Pour
utilisation à l’extérieur seulement – entreposer à l’intérieur. Conserver
ces instructions. Les consulter fréquemment et les utiliser pour instruire
les autres utilisateurs. Si cet outil est prêté, il doit être accompagné de
ces instructions.
FICHE TECHNIQUE
Connexions ...................................... Raccord rapide de 6,35 mm (1/4 po)
Largeur du plateau ......................................................... 304,8 mm (12 po)
Pression maximale .......................................................... jusqu’à 3 100 psi
Débit d’eau maximal.............................................4,5 l (1,2 gal) par minute
Température maximum d’arrivée d’eau................................ 60 °C (140 °F)
INSTALLATION DES ROULETTES
Voir la figure 1.
nTourner délicatement l’outil à l’envers.
nPousser les roulettes dans les œillets situés à la base du nettoyeur de
surface jusqu’à ce qu’elles soient bien en place.
nS’assurer que les roulettes sont bien fixées, puis remettre l’outil en
position verticale.
INSTALLATION DU NETTOYEUR DE SURFACE SUR LA
LANCE D’ARROSAGE
Voir la figure 2.
nTirer la bague du raccord rapide de la lance d’arrosage de la laveuse
à pression vers l’arrière.
nInsérer le connecteur de nettoyeur de surface dans le coupleur rapide
de la lance d’arrosage.
nPousser la bague vers l’avant de manière à ce que le coupleur rapide
du nettoyeur à pression soit bien enclenché. S’assurer que le raccord
est sécuritaire.
AVERTISSEMENT :
Pour réduire le risque d’éclaboussures ou de blessures, utiliser
uniquement le nettoyeur de surface sur une surface plane et horizontale.
Toujours diriger le nettoyeur de surface sur la surface à nettoyer pendant
l’utilisation de la laveuse à pression.
UTILISATION DU NETTOYEUR DE SURFACE
Voir la figure 3.
AVERTISSEMENT :
Ne pas mettre ses mains ou ses pieds en dessous du plateau
de nettoyage. Le contact avec les buses rotatives ou la barre de
pulvérisation peut provoquer une pénétration de fluide ou d’autres
blessures graves.
CONNECTEUR
COUPLEUR RAPIDE
ROULETTES
Fig. 2
Fig. 3
Fig. 1

nUne fois le nettoyeur de surface installé, brancher le tuyau flexible à
la laveuse à pression, tel que décrit dans le manuel de la laveuse à
pression.
n Mettreenmarchelalaveuseàpression,telquedécritdanslemanuel
d’utilisation de la laveuse à pression.
n Marcherlentementderrièrelejetdenettoyageetnettoyerenavançant.
NOTE : Si des marques ou des tourbillonnements apparaissent, réduire
la vitesse de travail. Si le problème persiste, les buses du nettoyeur de
surface peuvent être obstruées. Consulter la section sur ENTRETIEN
DE LA BUSE pour apprendre comment nettoyer les buses.
AVERTISSEMENT :
Ne pas utiliser le nettoyeur de surface sur des obstacles surélevés.
Si le nettoyeur de surface heurte un obstacle surélevé, l’unité risque
d’être endommagée. Si un tel contact se produit et entraîner des
dommages o vibrations au moment d’employer la laveuse à pression,
arrêter l’appareil et cesser l’utilisation. Poursuivre cette utilisation un
unité endommagée peut entraîner des blessures graves.

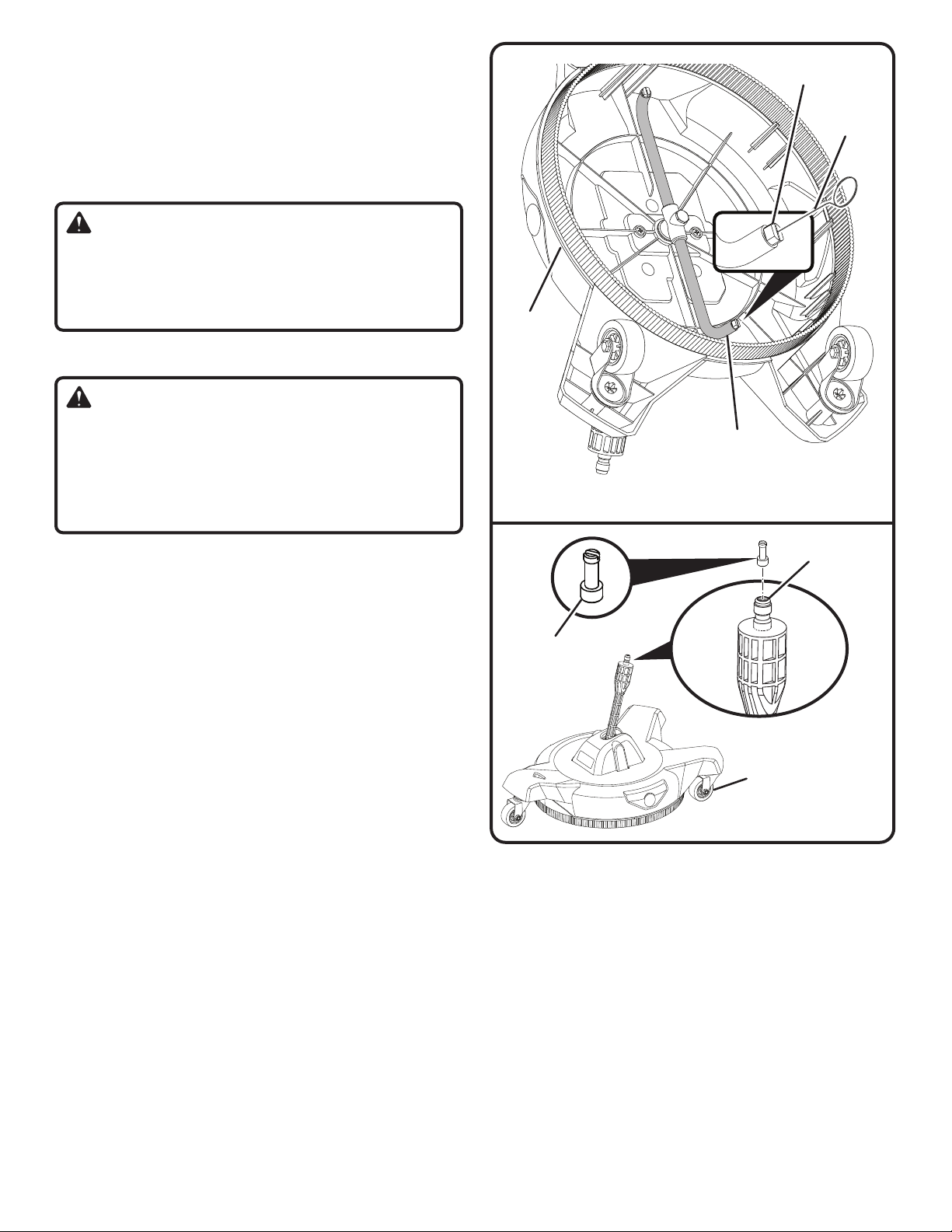

ENTRETIEN DE LA BUSE
Voir la figure 4.
AVERTISSEMENT :
NeJAMAISréparerlesbusessansavoird’abordéteintlalaveuse à
pression, relâcher la pression de la poignée à gâchette puis fermer le
verrou de la poignée à gâchette (si elle est incluse avec la laveuse à
pression).NeJAMAISdirigerlesbusesoulabarredevaporisationvers
le visage ou vers d’autres personnes. Ne pas respecter ces instructions
représente un risque d’éjection des buses ou d’augmenter la pression
d’eau d’éjection et provoquer des blessures aux yeux ou d’autres
blessures graves.
Au moment de l’expédition, deux buses ont été assemblées pré-
alablement sur le nettoyeur de surface. Ces buses conviennent à
des laveuses à pression qui fonctionnent à une pression jusqu’à
3 100 psi et qui délivrent un débit maximal de 4,5 l (1,2 gal) par minute.
Si la buse est bouchée ou sale, cela peut créer une pression excessive au
niveau de la pompe (une vibration est ressentie en appuyant sur la gâchette
et/ou une vibration plus importante sur la surface de la pompe).
nÉteindre la laveuse à pression et couper l’alimentation en eau. Placer le
nettoyeur de surface sur le sol et appuyer sur la gâchette pour relâcher
la pression d’eau.
nDébrancher le nettoyeur de surface de la lance d’arrosage.
nÀ l’aide d’un outil pour nettoyer le buse fourni ou d’un aiguille fine,
retirer toute matière étrangère engorgeant ou obstruant la buse.
nÀ l’aide d’un tuyau de jardin, retirer les débris se trouvant dans la buse
eneffectuantunrinçageàcontre-courant(rincerlabuseuniquement
avec de l’eau en laissant celleci couler en sens inverse ou de l’extérieur
vers l’intérieur).
NOTE : Ne jamais diriger lasortie de buse vers le visage.
nBrancher de nouveau le nettoyeur de surface sur la lance d’arrosage.
nOuvrir l’alimentation en eau et mettre en marche la laveuse à pression.
CHANGEMENT DU FILTRE HAUTE PRESSION
Voir la figure 5.
Une fois les buses nettoyées, si l’eau continue à ne pas circuler librement
dans la barre de pulvérisation, il peut être nécessaire de remplacer le filtre
haute pression.
Pour remonter du filtre :
nArrêter la laveuse à pression et fermer l’alimentation d’eau.Placer le
nettoyeur de surface au sol et tirer sur la gâchette pour relâcher la
pression d’eau.
nDébrancher le nettoyeur de surface de la lance d’arrosage.
nPlacer un tournevis à tête plate dans la fente du filtre haute pression à
l’intérieur du connecteur du plateau de nettoyage, montré à la Fig. 4,
et tourner dans le sens antihoraire. Le filtre sera ainsi dévissé et pourra
être retiré.
nUne fois le filtre retiré de la fiche, le remplacer par un nouveau filtre (non
inclus).
nÀ l’aide d’un tournevis à tête plate, tourner le filtre dans le sens horaire
jusqu’à ce qu’il ne dépasse plus du connecteur.
PIÈCES DE REMPLACEMENT
Ilest possible de commander les piècesde remplacement suivantesen com-
muniquant par téléphone avec le service à la clientèle au 1-800-525-2579 :
Filtre...........................................................................................308103010
Buse ..........................................................................................678548014
Roulette (3) ................................................................................308451086
Nettoyer les buses.....................................................................678775002
UTILISER AVEC LES LAVEUSES À PRESSION ÉLECTRIQUES SEULEMENT
PRISE DE
NETTOYER
LE FILTRE
D’ARRIVÉE
D’EAU
NETTO ER
LES BUSES
JUPE
DE LA
BROSSE
BARRE DE
PULVÉRISATION
ROULETTE
Fig. 4
BUSE
FILTRE HAUTE
PRESSION
Fig. 5

Accesorio para limpiador de superficie de
304,8 mm (12 pulg.)
RY31SC312
ADVERTENCIA:
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador de la lavadora de presión antes de usar este
accesorio. Para reducir el riesgo de lesiones o daños a la propiedad,
rocíe el chorro de presión en una dirección segura para asegurar que
la conexión de todos los accesorios sea correcta antes de utilizar la
unidad. Utilice sólo con lavadoras a presión de entre hasta 3 100 psi
(21,4 Mpa) con una velocidad de flujo máxima de 4,5 lpm (1,2 gpm).
Antes de usar el accesorio, asegúrese de que sea compatible y se ajuste
correctamente. Use protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1. Riesgo de inyección por
fluidos; no apunte a personas, a mascotas, a dispositivos eléctricos o a la
unidad misma. Apague la lavadora de presión, libere la presión de agua
en el mango del gatillo y bloquee el seguro del mango del gatillo (si está
incluido en su lavadora de presión) antes de instalar, cambiar o ajustar
los accesorios.Sólo para uso con agua fría. Sólo para uso en e exterior;
guárdese en el interior. Guarde estas instrucciones. Consúltelas con
frecuencia y empléelas para instruir a otros usuarios. Si presta a alguien
esta herramienta, facilítele también estas instrucciones.
ESPECIFICACIONES DEL PRODUCTO
Conexiones ..................enchufe de conexión rápida de 6,35 mm (1/4 pulg.).
Ancho de la plataforma ................................................... 304,8 mm (12 pulg.)
Presión máxima.................................................... hasta 3 100 psi (21,4 Mpa)
Flujo máximo de agua.........................................................4,5 lpm (1,2 gpm)
Temperatura máxima de agua de entrada ................................60 °C (140 °F)
INSTALACIÓN DE LAS RUEDAS
Vea la figura 1.
nDé vuelta la herramienta con cuidado.
nEmpuje las ruedas en los ojales ubicados en la base del limpiador de
superficies hasta que queden firmes.
nAsegúrese de que las ruedas estén seguras y vuelva a colocar la
herramienta en posición vertical.
INSTALACIÓN DEL LIMPIADOR DE SUPERFICIE EN EL
TUBO ROCIADOR
Vea la figura 2.
nTire hacia atrás el collarín de conexión rápida del tubo rociador de la
lavadora de presión.
nIntroduzca el enchufe de entrada del limpiador de superficies en el
acoplador de conexión rápida del tubo rociador.
nTire el collarín hacia adelante para que el enchufe de entrada del limpiador
de superficies quede correctamente asegurado. Revise que la conexión
esté asegurada.
ADVERTENCIA:
Para reducir el riesgo de inyección o lesión, sólo utilice la unidad de
limpieza sobre superficies planas y horizontales. Nunca levante la unidad
de limpieza de la superficie de limpieza al utilizar la lavadora a presión.
USO DEL LIMPIADOR DE SUPERFICIE
Vea la figura 3.
ADVERTENCIA:
No ponga las manos ni los pies bajo la entrada de la unidad de limpieza.
El contacto con las boquillas giratorias o el tubo rociador puede generar
una inyección de fluido u otras lesiones personales graves.
nUna vez que el limpiador de superficies esté instalado, conecte la
manguera a la lavadora de presión según lo descrito en el manual de su
lavadora de presión.
CLAVIJA DE
ENTRADA
DE LA
UNIDAD
COLLARIN ACCÍONADO POR RESORTE
Fig. 2
Fig. 3
Fig. 1
RUEDAS

n Enciendalalavadoradepresióncomosedescribeenelmanualdesu
lavadora.
n Caminelentamentedetrásdelacubiertaqueselimpia.Limpieamedida
que avanza.
NOTA: Si la unidad marca rayas o gira en espiral, reduzca la velocidad.
Si la unidad sigue marcando rayas o girando en espiral, la(s) boquilla(s)
del limpiador de superficie pueden obstruirse. Consulte la sección de
MANTENIMIENTO DE LAS BOQUILAS para saber cómo limpiar las
boquillas.
ADVERTENCIA:
No utilice el limpiador de superficies en obstáculos elevados. Golpear
cualquier obstáculo por sobre el nivel del piso con la unidad de limpieza
dañará la unidad. Si hay contacto y dañarse la unidad o causa vibración
al operar la lavadora de presión, deténgala y suspenda su uso. Continuar
operando la unidad dañado puede causar lesiones serias.
MANTENIMIENTO DE LAS BOQUILAS
Vea la figura 4.
ADVERTENCIA:
NUNCA realice el mantenimiento de las boquillas sin primero: apagar la
lavadora de presión, liberar la presión de agua en el mango del gatillo y
bloquear el seguro del mango del gatillo (si está incluido en su lavadora de
presión). NUNCA apunte las boquillas ni el tubo rociador hacia su rostro
ni a la de otras personas. Si no sigue estas instrucciones puede provocar
que las boquillas o el agua de alta presión se eyecten y provoquen lesiones
oculares u otras lesiones personales graves.
Antes del envío, dos boquillas están prearmadas en el limpiador de superficie.
Estas boquillas son útiles para usarse con lavadoras a presión de entre hasta
3 100 psi con una velocidad de flujo máxima de 4,5 lpm (1,2 gpm).
Si la bomba tiene una presión excesiva (una sensación de pulsación que
se siente al oprimir el gatillo y/o una vibración más alta en el limpiador de
superficies) es posible que la boquilla esté tapada o sucia.
nApaguelalavadoradepresiónycierreelsuministrodeagua.Apuntela
boquilla hacia una dirección segura y oprima el gatillo para purgar el agua.
nDesconecteellimpiadordesuperficiedeltuborociador.
nConlaherramientaparalimpiarboquillasincluidaounagujafina,libere
la boquilla de las obstrucciones producidas por material extraño.
nConunamangueradejardínexpulsedelaboquillatodalabasurapresente
con un contraflujo (haciendo pasar hacia atrás agua por la boquilla, o sea
del exterior hacia el interior.
NOTA: Nunca coloque el salida de boquilla en dirección al rostro.
nVuelvaaconectarellimpiadordesuperficieeneltuborociador.
nAbraelsuministrodeaguayenciendalalavadoradepresión.
LIMPIEZA DEL FILTRO DE ALTA PRESIÓN
Vea la figura 5.
Una vez que usted ha limpiado las boquillas de la unidad, si el agua todavía
no fluye libremente de la tubo rociador, puede ser necesario para reemplazar
el filtro de alta presión.
Reinstalar el filtro:
nApague la hidrolavadora y cierre el suministro de agua. Con el limpiador
de superficie sobre el suelo, accione el gatillo para liberar la presión del
agua.
nDesconecte el limpiador de superficie del tubo rociador.
nColoque un destornillador de cabeza plana en la ranura del filtro de alta
presión que se encuentra dentro del tapón de la entrada de la cubierta de
limpieza, que se muestra en la figura 4, y gírelo hacia la izquierda. Esto
desatornillará el filtro y permitirá su extracción.
nUna vez que el filtro es quitado del clavija de entrada, lo reemplace con
un nuevo filtro (no incluido).
nCon un destornillador de cabeza plana, gire el filtro hacia la derecha hasta
que ya no se pueda ver por encima de la parte superior del tapón de la
entrada.
PIEZAS DE REPUESTO
Lassiguientespiezasderepuestopuedensolicitarsesisecomunicaconnuestro
departamento de servicio de atención al cliente llamando al 1-800-525-2579:
Filtro...............................................................................................308103010
Boquilla (con junta tórica)..............................................................678548014
Rueda pivotante (3) .......................................................................308451086
Herramienta para limpiar boquillas ...............................................678775002
PARA USO CON LAVADORAS DE PRESIÓN
ELÉCTRICAS SOLAMENTE
CLAVIJA DE
ENTRADA DE
LA UNIDAD
DE LIMPIEZA
HERRAMIENTA
PARA LIMPIAR
BOQUILLAS
BOQUILLA
CEPILLO
TUBO
ROCIADOR
RUEDA
PIVOTANTE
Fig. 3
Fig. 4
FILTRO DE
ALTA PRESIÓN
TTI OUTDOOR POWER EQUIPMENT, INC.
P.O. Box 1288, Anderson, SC 29622
1-800-525-2579 www.ryobitools.com
999000074
8-31-22(REV:01)
