Safco 1704 User manual

990000009: 1 of 19; Rev A; Rev Date
8/25/15
1704
For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Instructions
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS
INSTRUCCIONES
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Waste Management Cabinet
Déchets Armoire De Gestion
Gabinete De Gestión De Residuos
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Spaces Company
Safco Products Company, New Hope, MN 55428

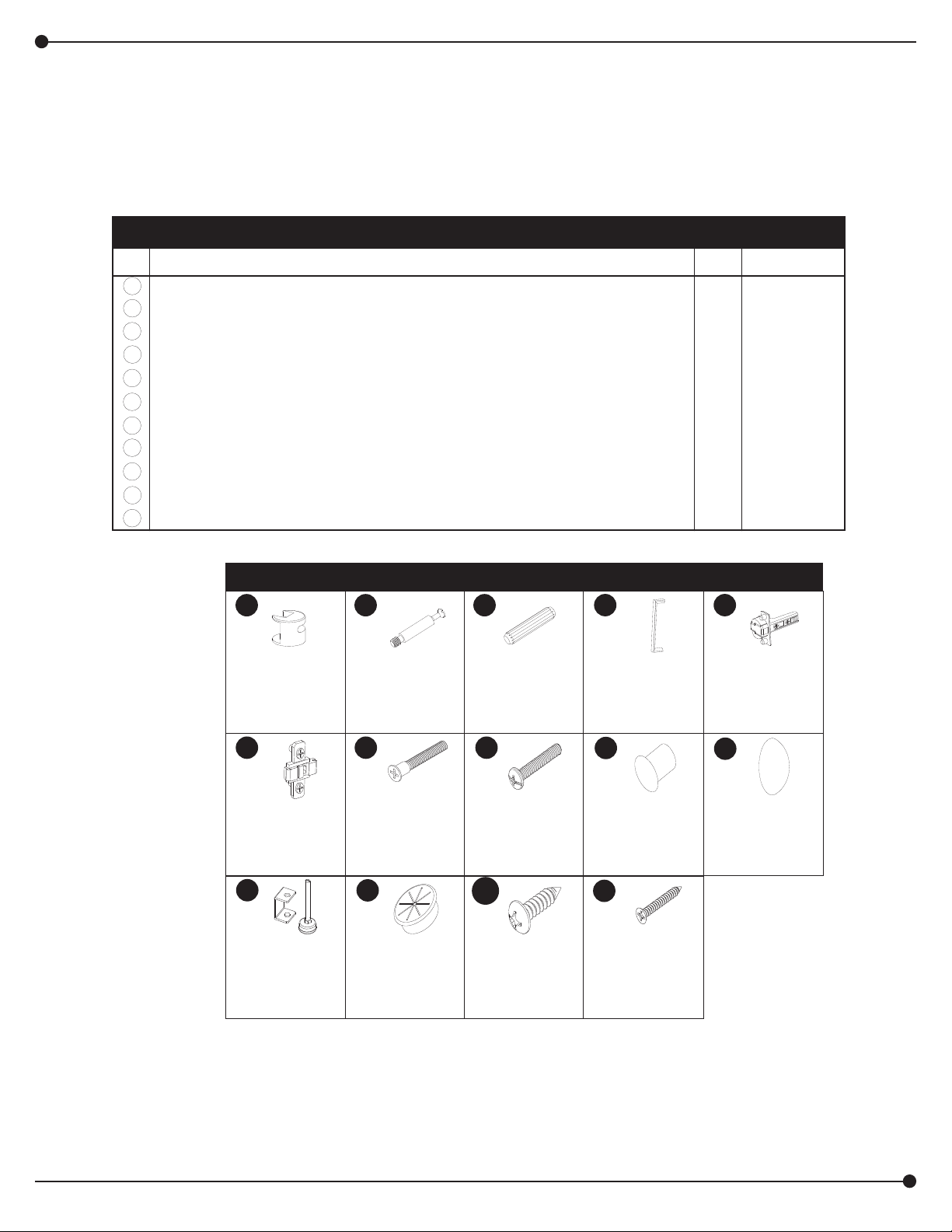

HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
Safco Products Company, New Hope, MN 55428
990000009: 2 of 19; Rev A; Rev Date
8/25/15
TOOLS REQUIRED: Phillips Screwdriver, Flathead Screwdriver, Mallet
OUTILS REQUIS : Tournevis À Pointe Cruciforme; Tournevis À Tête Plate; Maillet
HERRAMIENTAS REQUERIDAS: Destornillador Phillips; Destornillador De Cabeza Plana; Mazo
Top Panel /Panneau supérieur /Panel superior 1 440000005
Bottom Panel /Panneau Inférieur / Panel Inferior 1 410000019
Lower Back Support /Baisser Dos Soutenir / Soporte Inferior Volver 1 410000017
Left Side /Côté Gauche / Lado Izquierdo 1 420000013
Right Side /Côté Droit / Lado Derecho 1 420000014
Upper Back Support /Supérieure Dos Soutenir / Soporte superior de la espalda 1 410000018
Toe Kick /Lambrequin / Doselera 1 420000015
Front Cross Support / Soutenir Croix Avant / Soporte delantero cruzado 1 410000021
Backsplash /Dosseret / Protector Contra Salpicaduras 1 440000006
Left Door / Porte Gauche / Puerta Izquierda 1 435000003
Right Door / Porte Droite / Puerta Derecha 1 435000004
A
B
C
D
E
F
G
H
I
P
Q
CODE /
CODIGO
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ/
CANTIDAD
PART NO. /
NODE PIECE / NO.
DE PIEZA
AA
Cam Lock
Serrure à Came
Cerradura de la leva
Qty. / Qte. / Cant.: 18
#920000047
BB
Cam Lock Screw
Vis de blocage de Came
Tornillo de bloqueo de leva
Qty. / Qte. / Cant.: 18
#920000048
CC
Wood Dowel
Goujon en bois
Pasador de madera
Qty. / Qte. / Cant.: 22
#920000049
EE
Door Hinge
Charnière de porte
Bisagra De La Puerta
Qty. / Qte. / Cant.: 4
#920000045
FF
Hinge Plate
Plaque de charnière
Placa de la bisagra
Qty. / Qte. / Cant.: 4
#920000046
GG
DD
Door Handle
Poignée de porte
Manija de puerta
Qty. / Qte. / Cant.: 2
#925000001
HH
Screw M5X40mm
Vis M5X40mm
Tornillo M5x40mm
Qty. / Qte. / Cant.: 8
#905000048
II
Screw #8X1”
Vis #8X1”
Tornillo #8X1”
Qty. / Qte. / Cant.: 4
#905000045
JJ
Cap
Capuchon
Gorra
Qty. / Qte. / Cant.: 4
#920000063
KK
Door Bumper
Butoir De Porte
Tope De Puerta
Qty. / Qte. / Cant.: 4
#920000064
LL
Leveling Glide
Glisser De Nivellement
Nivelación De Deslizamiento
Qty. / Qte. / Cant.: 4
#960000004
MM
60mmØ Grommet
60mmØ Passe-fil
60mmØ Ojal De
Qty. / Qte. / Cant.: 2
#920000056
NN
Screw #8X5/8”
Vis #8X5/8”
Tornillo #8X5/8”
Qty. / Qte. / Cant.: 16
#905000049
Screw #8X1-1/4”
Vis #8X1-1/4”
Tornillo #8X1-1/4”
Qty. / Qte. / Cant.: 2
#905000060

I
Safco Products Company, New Hope, MN 55428
990000009: 3 of 19; Rev A; Rev Date
8/25/15
A
D
P
G
B
Q
E
F
H
C

Safco Products Company, New Hope, MN 55428
990000009: 4 of 19; Rev A; Rev Date
8/25/15
1
2CC (9)
BB (6)
D
D
BB
BB
(2)
(4)
CC (4)
CC (5)

Safco Products Company, New Hope, MN 55428
990000009: 5 of 19; Rev A; Rev Date
8/25/15
3FF (2)
4AA (2)
AA
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
Channel Goes Towards Edge
Canal Se Dirige Vers Le Bord
Canal Va Hacia El Borde
(2)
H
Outer Edge
Bord Extérieur
Borde Externo
FF (2)
D

Safco Products Company, New Hope, MN 55428
990000009: 6 of 19; Rev A; Rev Date
8/25/15
5
6AA (6)
B
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
Unfinished Edge
Bord Non Fini
Borde Sin Terminar
D
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
H
AA
(3)
AA (3)
Unfinished Edge
Bord Non Fini
Borde Sin Terminar
Outer Edge
Bord Extérieur
Borde Externo

7
Safco Products Company, New Hope, MN 55428
990000009: 7 of 19; Rev A; Rev Date
8/25/15
8AA (2)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
D
Unfinished Edge
Bord Non Fini
Borde Sin Terminar
Outer Edge
Bord Extérieur
Borde Externo
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
H
B
AA
(2)
F
Cams Are On The Bottom
Cames Sont Sur Le Fond
Levas Están En La Parte Inferior

Safco Products Company, New Hope, MN 55428
990000009: 8 of 19; Rev A; Rev Date
8/25/15
9
10 AA (2)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
D
B
HF
C
AA
(2)
Outer Edge
Bord Extérieur
Borde Externo

Safco Products Company, New Hope, MN 55428
990000009: 9 of 19; Rev A; Rev Date
8/25/15
11
12
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
Cams Are On Inside Of Product
Cames Sont Sur Intérieur Du Produit
Levas Están En La Parte Inferior
H
B
C
F
D
BB (6)
BB
(2)
BB
(4)
E
Outer Edge
Bord Extérieur
Borde Externo
Line Up Holes To Board B
Alignez Les Trous Au Planche B
Alinee Los Agujeros Al Tablero B

Safco Products Company, New Hope, MN 55428
990000009: 10 of 19; Rev A; Rev Date
8/25/15
13
FF (2)
CC (9)
14
E
CC
(4)
CC
(5)
Channel Goes Towards Edge
Canal Se Dirige Vers Le Bord
Canal Va Hacia El Borde
E
FF
(2)

Safco Products Company, New Hope, MN 55428
990000009: 11 of 19; Rev A; Rev Date
8/25/15
15
16
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
CC (4)
E
B
C
H
D
F
CC
CC
(2)
(2)
Outer Edge
Bord Extérieur
Borde Externo
6X
G

Safco Products Company, New Hope, MN 55428
990000009: 12 of 19 ; Rev A; Rev Date
8/25/15
17
18 BB (6)
BB
G
(3)
BB (3)
A

Safco Products Company, New Hope, MN 55428
990000009: 13 of 19; Rev A; Rev Date
8/25/15
19
20
AA (6)
AA
AA
(3)
(3)
Twist cam until arrow points away from edge as shown
Torsion came jusqu’à des points à l’extérieur à partir du bord de
flèche comme illustré
Leva de torsión hasta que la flecha puntos de distancia desde el
borde, como se muestra
A
Outer Edge
Bord Extérieur
Borde Externo
Outer Edge
Bord Extérieur
Borde Externo
Point arrow toward edge
Point de flèche vers bord
Punto de flecha hacia el borde
6X
Non Beveled Edge
Bord Non Biseauté
Borde Biselado No

21
Safco Products Company, New Hope, MN 55428
990000009: 14 of 19; Rev A; Rev Date
8/25/15
22 NN (2)
NN
(2)
GG (8)
GG (4)
GG
(4)
I
C

Safco Products Company, New Hope, MN 55428
990000009: 15 of 19; Rev A; Rev Date
8/25/15
23
24 KK (16)(4)
KK
KK
KK
KK
(4)
(4)
(4)
(4)
Threaded Nut
Écrou Fileté
Tuerca Roscada
MM
MM
MM
MM
KK
MM
(4)

25
Safco Products Company, New Hope, MN 55428
990000009: 16 of 19; Rev A; Rev Date
8/25/15
26 EE (2)
EE
(2)
JJ
JJ (2)
(2)
P
Optional
En Option
Opcional
Use Screwdriver To Adjust Glide Height To Level Cabinet
Utiliser Un Tournevis Pour Ajuster La Hauteur Du Pied De Sorte Que L’armoire Est De Niveau.
Utilice El Destornillador Para Ajustar La Altura De Deslizamiento A Nivel Del Gabinete

Safco Products Company, New Hope, MN 55428
990000009: 17 of 19; Rev A; Rev Date
8/25/15
27
28
DD HH (2)
DD
HH (2)
P

Safco Products Company, New Hope, MN 55428
990000009: 18 of 19; Rev A; Rev Date
8/25/15
29
30
EE (2) JJ (2)
DD HH (2)
EE
JJ (2)
DD
HH
(2)
Q
Q
Optional
En Option
Opcional

Safco Products Company, New Hope, MN 55428
990000009: 19 of 19; Rev A; Rev Date
8/25/15
31
32 (2) II (4)
II
II II
II
II Is Used If Not Connecting To Another
II Est Utilisé Si Ne Se Connecte Pas À Un Autre
II Se Utiliza Si No Se Conecta A Otro
Connection Instructions See 990000015
Voir Instructions De Connexion 990000015
Instrucciones De Conexión Consulta 990000015
LL
LL
LL
