MMF12b Instruction Manual

2
Does your TV weigh more than 60 lb (27 kg) including accessories?
No — Perfect!
Yes
— This mount is NOT compatible. Visit MountFinder.Sanus.com or call 1-800-359-5520 (UK: 0800-056-2853) to find a compatible mount.
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
Before getting started, let’s make sure this mount is perfect for you!
60 lb
(27 kg)
Ready to begin?
Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV
owner’s manual to see if there are any special requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service at 1-800-359-5520 (UK: 0800-056-2853).
CAUTION: Avoid potential personal injuries and property damage!
ƕThis product is designed for use in wood stud, solid concrete, and concrete block walls - DO NOT install into drywall alone
ƕThe wall must be capable of supporting five times the weight of the TV and mount combined
ƕDo not use this product for any purpose not explicitly specified by manufacturer
ƕManufacturer is not responsible for damage or injury caused by incorrect assembly or use
1
2
3
4
What is your wall made of?
?
Solid concrete or
concrete block? Perfect! Unsure? Call 1-800-359-5520
(UK: 0800-056-2853)
Drywall with
wood studs? Perfect!
3/8 in.
(10 mm)
Do you have all of the tools needed?
7/32 in.
(5.5 mm) 1/2 in.
(13 mm)
Stud Finder Awl Pencil Level Phillips
Screwdriver Tape Measure Wood Drill Bit Masonry Drill Bit
Drill Hammer Socket

3
Dimensions
in.
[mm]
16.54
[420.0]
8.25
209.6
15.77
[400.6]
3.93 to 16.54
[100 to 420]
18.70
[455.0]
5.00
[127.0]
12.02
[
305.4
]
3.02
[76.8]
15° 15°

4
Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts
are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
Never use damaged parts!
Parts and Hardware for STEP 1
NOTE: Not all hardware included will be used.
M4 x 12mm
M5 x 12mm
M6 x 12mm M6 x 35mm
M5 x 35mm
M4 x 35mm
M6 x 20mm
M8 x 16mm M8 x 35mm
M8 x 20mm
TV Interface Brackets
Right Left
01 x1 02 x1
03 x4 09 x4
04 x4 10 x4
05 x4 07 x4 11 x4
06 x4 08 x4 12 x4
13 x4 14 x4
15 x4
TV Screws
Washers
Spacers
M
4
/
M
5
M
6
/
M
8

5
8-32 x 3/8 in.
3/16 in. 5/32 in.
8-32 x 9/16 in.
Horizontal TV Interface Brackets
16 x1 17 x1
Parts and Hardware for STEP 2
5⁄16 in. x 2¾ in.
Horizontal Bracket
Interface Screws
18 x4
Parts and Hardware for STEP 1 Continued
Additional Hardware
Wall Plate/Arm Lag Bolts Locking Screw
Hex
Keys
Anchors
Washers
21 x2
22 x2
23 x1 24 x1
25 x1 26 x1
x1
19
20 x2
Top Bottom

6
STEP 1 Attach Brackets to TV
FLAT BACK ROUND BACK CABLESINSET HOLES
1-1 Select TV Screw Diameter 1-2 Select TV Screw Length
Hand thread screws into the threaded inserts
on the back of your TV to determine which
screw diameter (M4, M5, M6, or M8) to use.
ab
If your TV has a flat back AND you want your TV closer to
the wall, use the shorter screws (a).
Use the spacers and longer screws (b) to accommodate:
• Round/irregular back TVs
• TVs with inset mounting holes
• Extra space needed for cables
Too Short
Too Long
CAUTION:
Verify adequate thread
engagment with the screw or
screw/spacer combination.
-Too short will not hold the TV.
-Too long will damage the TV.
Correct
Standard configurations
are shown. For special
applications, or if you
are uncertain about your
hardware selection,
contact Customer Service
at 1-800-359-5520.
M6M5M4 M8

7
1-3 Attach L/R TV Interface Brackets
Ensure that your brackets are centered and level on the back of the TV. Secure brackets using your screw/washer (Flat Back) or screw/washer/
spacer (Round Back / Extra Space) selection.
aFlat Back
bRound Back / Extra Space
02
01
03
09
04
10
05
11 12
06 07
13
13
15
14
14
08

8

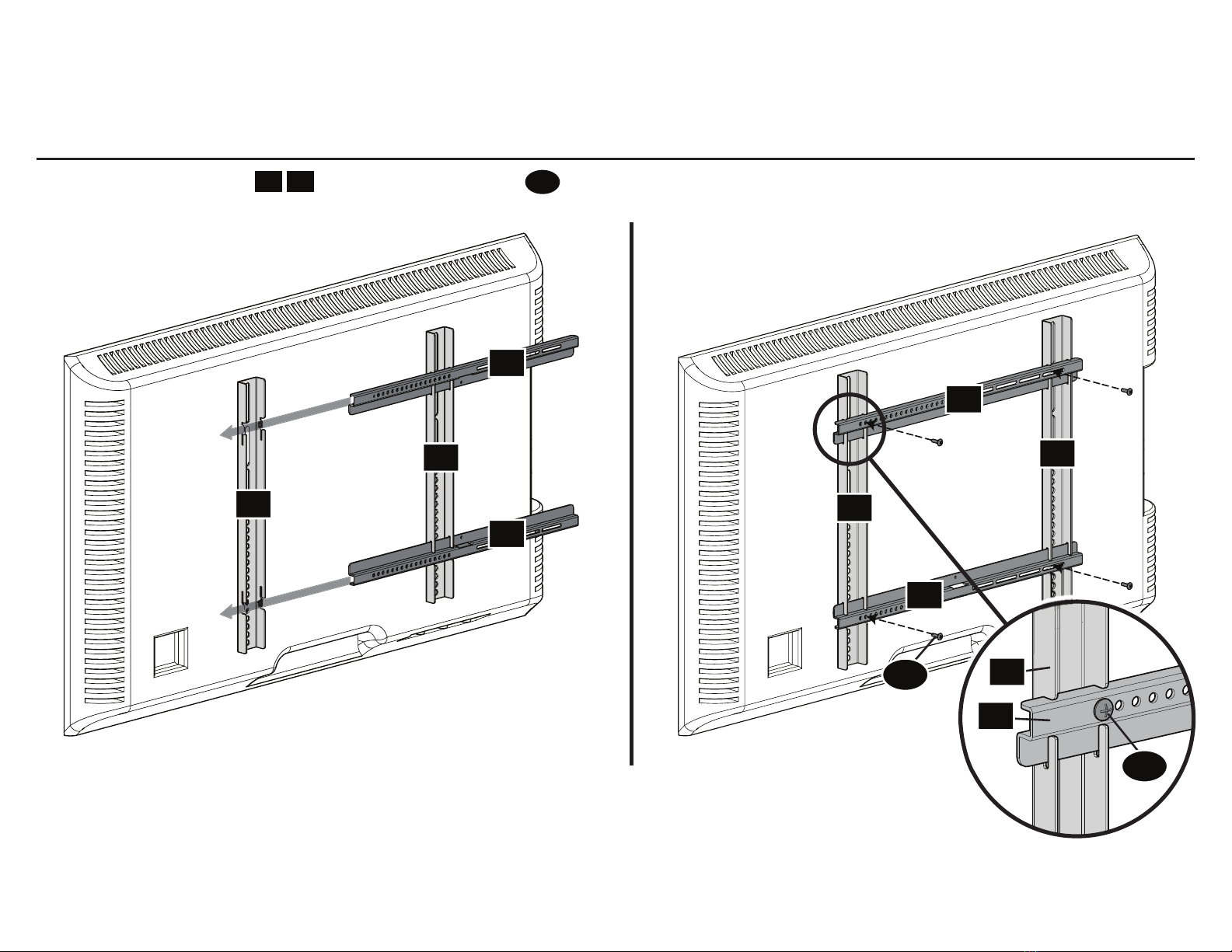

1-4 Attach Horizontal TV Interface Brackets
Ensure horizontal brackets 16 17 are centered and screws 18 are securely fastened.
02 02
01 01
16
16
17
17
18
18
16
02

9
STEP 2 Attach Wall Plate to Wall Wood Stud Option
CAUTION: Avoid potential personal injuries and property damage!
ƕDrywall covering the wall must not exceed 5/8 in. (16 mm)
ƕMinimum wood stud size: common 2 x 4 in. (51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm)
1. Locate your stud. Verify and mark the center of the stud by finding the stud edges using an awl, a thin nail, or an edge to edge stud finder.
2. Level the wall plate 19 and mark your hole locations.
2
19
1Max. 5/8 in.
(16 mm)

10
4
33 in.
(75 mm)
19
3. Drill pilot holes using a 7/32 in. (5.5 mm) diameter drill bit.
IMPORTANT: Be sure to drill into the center of the stud.
IMPORTANT: Pilot holes must be drilled to a depth of 3 in. (75 mm).
4. Install wall plate 19 using two lag bolts 20 and two washers 21 . Tighten the lag bolts only until they are pulled firmly against the wall
plate.
CAUTION: Avoid potential personal injury or property damage! Both lag bolts 20 MUST BE firmly tightened to prevent unwanted
movement of the wall plate 19 . Ensure the wall plate is securely fastened to the wall before continuing on to the next step.
7/32 in.
(5.5 mm) 19 18 19

11
19
19
21
10 mm
(3/8 in.)
75 mm
(3 in.)
CAUTION: Avoid potential personal injuries and property damage!
ƕMount the wall plate 19 directly onto the concrete surface
ƕMinimum solid concrete thickness: 8 in. (203 mm)
ƕMinimum concrete block size: 8 x 8x 16 in. ( 203 x 203 x 406 mm)
1. Position the wall plate 19 on the wall at your desired height. Level the wall plate and mark the hole locations.
2. Drill two pilot holes using a 3/8 in. (10 mm) diameter masonry drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 3 in. (75 mm). Never drill into the mortar between blocks.
STEP 2 Attach Wall Plate to Wall Solid Concrete / Concrete Block Option

12
43

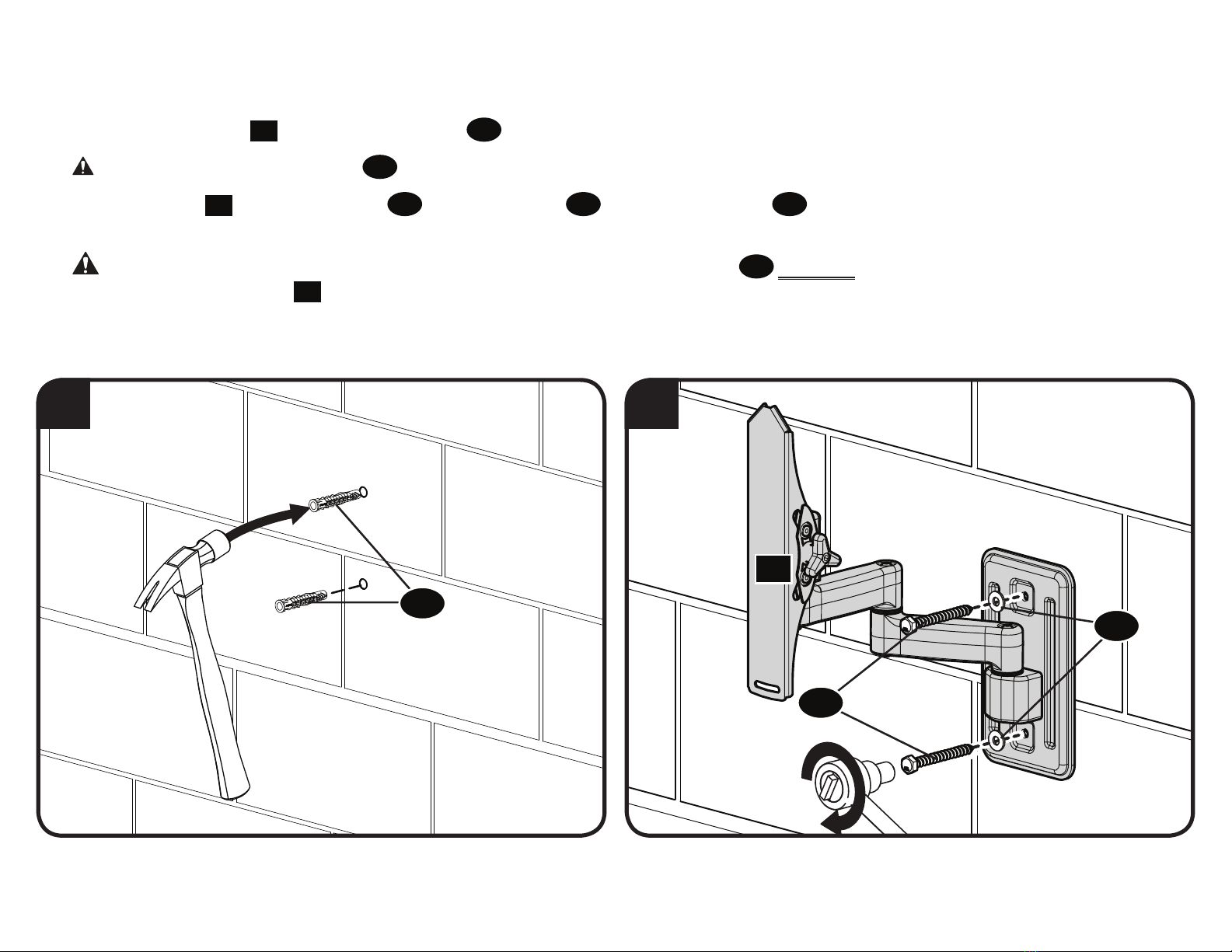

3. Remove the wall plate 19 and insert two anchors 22 .
CAUTION: Be sure the anchors 22 are seated flush with the concrete surface.
4. Install wall plate 19 using two lag bolts 20 and two washers 21 . Tighten the lag bolts 20 only until they are pulled firmly against the wall
plate.
CAUTION: Avoid potential personal injury or property damage! Both lag bolts 20 MUST BE firmly tightened to prevent unwanted
movement of the wall plate 19 . Ensure the wall plate is securely fastened to the wall before continuing on to the next step.
19
22
20
21

13
STEP 3 Hang TV Mount to Arm
HEAVY! You will need assistance with this step.
Level the TV/bracket assembly and install the washer 24 and locking screw 23 .
CAUTION: Avoid potential injuries or property damage! Be sure to install the washer 24 and locking screw 23 securely. This will
prevent the TV from separating away from the mount.
24 23
19 19
16
17

14
Manage Cables
NOTE: Be sure to leave enough slack in the
cables to allow the arm of the wall plate 19 to
move freely. 19
19 19 19

15
Adjust Tension
A. Adjust arm extension and swivel tension.
B. Adjust up/down tilt tension.
NOTE: For clarity TV is not shown.
B
A
25
26

16
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
Antes de comenzar, verifiquemos que este soporte sea el ideal para sus necesidades.
¿Su televisor pesa más de 27 kg (60 lb), incluidos los accesorios?
No — ¡Perfecto!
Sí
— Este soporte NO es compatible. Visite MountFinder.Sanus.com o llame al 1-800-359-5520 (Reino Unido: 0800-056-2853) para encontrar un
soporte compatible.
1
2
3
4
¿De qué está hecha su pared?
27 kg
(60 lb)
¿Tiene todas las herramientas necesarias?
5.5 mm
(7/32”)
Madera
13 mm
(1/2”)
10 mm
(3/8”)
Hormigón
¿Listo para comenzar?
Lea estas instrucciones en su totalidad para estar seguro de sentirse cómodo con este fácil proceso de instalación. Consulte también el manual del
usuario de su televisor para ver si existe algún requisito especial para instalar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, póngase en contacto
con el servicio de atención al cliente al 1-800-359-5520 (Reino Unido: 0800-056-2853).
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
ƕEste producto fue diseñado para su uso en paredes de montantes de madera, hormigón sólido y bloques de cemento - NO instalar en yeso solo
ƕLa pared debe soportar cinco veces el peso del televisor y del soporte juntos
ƕNo utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante
ƕEl fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido
?
¿Hormigón sólido o bloques
de cemento?
Llame al 1-800-359-5520
(Reino Unido: 0800-056-2853)
¿No está seguro?
Llame al 1-800-359-5520
(Reino Unido: 0800-056-2853)
¿Tabiques de yeso con
montantes de madera?
¡Perfecto!

17
ESPAÑOL
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no
devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.
1-1 Seleccione el diámetro de los tornillos para el televisor
Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar qué diámetro de tornillos (M4, M5, M6, o M8) utilizar.
1-2 Seleccione la longitud de los tornillos para el televisor
Si el dorso del televisor es plano Y usted desea que el televisor quede más cerca de la pared, utilice los tornillos cortos (a).
Utilice los separadores y los tornillos largos (b) para: televisores con dorso irregular o redondeado, televisores con orificios de montaje intercalados o en el caso
de necesitar un espacio adicional para cables.
PRECAUCIÓN:Verifique que el tornillo o la combinación de tornillo y separador enrosquen correctamente. Si el tornillo es demasiado corto no sostendrá el
televisor y, si es demasiado largo, dañará el televisor.
1-3 Fije los soportes para televisor
Asegúrese de que las placas de sujeción 01 02 queden niveladas en la parte posterior del televisor. Si necesita más espacio para cables, concavidades
o protuberancias, use los espaciadores (consulte la opción para dorso irregular en la siguiente página).
1-4 Fije los soportes horizontales para televisor
Verifique que las placas de sujeción horizontales 16 17 estén centradas y que los tornillos 18 estén bien ajustados.
PASO 1 Colocar la placa de sujeción en el televisor Ver página 6
Piezas y elementos de sujeción suministrados Ver página 4
Dimensiones Ver página 3

18
ESPAÑOL
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
ƕEl yeso que recubre la pared no debe exceder los 16 mm (5/8 pulgada).
ƕTamaño mínimo del montante de madera: común 51 mm x 102 mm (2 x 4 pulgadas) (nominal 38 mm x 89 mm [1½ x 3½ pulgadas]).
1. Localice el del montante. Verifique el centro del montante con un punzón o un clavo delgado, o bien utilice un detector de bordes de montantes.
2. Nivele la placa mural 19 y marque la ubicación de los orificios.
3. Realice los orificios guía.
IMPORTANTE: Los orificios deben realizarse con una mecha de 5,5 mm (7/32 pulgada) de diámetro hasta una profundidad de 75 mm (3
pulgadas).
4. Ajuste los tornillos tirafondo 20 solamente hasta que las arandelas 21 queden firmes contra la placa mural 19 .
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Ambos tornillos tirafondo 20 DEBEN ESTAR apretados
firmemente para evitar que la placa mural se desplace 17 . Asegúrese de que la placa mural está fijada con seguridad a la pared antes de
proceder con el siguiente paso.
PASO 2 Fijar la placa mural a la pared - montantes de madera Ver página 9
PASO 2B Fijar la placa mural a la pared - hormigón sólido o bloques de cemento Ver página 11
PRECAUCIÓN: Evite lesiones personales y daños materiales.
ƕInstale la placa mural 19 directamente sobre la superficie de hormigón.
ƕEspesor mínimo del hormigón: 203 mm (8'')
ƕTamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8'' x 8'' x 16'')
1. Nivele la placa mural 19 y marque la ubicación de los orificios.
2. Taladre los dos orificios guía utilizando una broca de 10 mm (3/8") de diámetro.
IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 75 mm (3"). Nunca taladre sobre el cemento entre los
bloques.

19
A. Ajuste la tensión de la rotación a la izquierda / derecha.
B. Ajuste la tensión de la inclinación hacia arriba / abajo.
PASO 3 Cuelgue el soporte de televisor en el brazo Ver página 13
¡ELEMENTO PESADO! Necesitará ayuda en este paso.
PRECAUCIÓN: Evite lesiones y daños materiales. Asegúrese de que la arandela 24 y el tornillo 23 queden bien firmes. Esto evitará que
el televisor se separe del soporte.
Organización de cables Ver página 14
Ajustar la tensión Ver página 15
NOTA: Asegúrese de que los cables tengan huelgo suficiente para que el monitor se mueva libremente.
ESPAÑOL
3. Retire la placa mural
19 e inserte dos tacos 22 .
PRECAUCIÓN: Asegúrese de que los tacos 22 estén asentados al mismo nivel de la superficie de hormigón.
4. Apriete los pernos tirafondo 20 solo hasta que las arandelas 21 queden firmemente sujetas contra la placa de pared 19 .
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Ambos tornillos tirafondo 20 DEBEN ESTAR apretados
firmemente para evitar que la placa mural se desplace 19 . Asegúrese de que la placa mural está fijada con seguridad a la pared antes de
proceder con el siguiente paso.

SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA 6901-002428 00
Milestone AV Technologies and its aliated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However,
Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in
connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy,
completeness or suciency of the information contained in this document.
©2014 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
Thank you for choosing Sanus Classic! Please take a moment to let us know how we did:
Call us: 1-800-359-5520
UK: 0800 056 2853
Email us: [email protected] Leave a review: sanus.com
Find us on Facebook: SANUS Follow us on Twitter @sanussystems
