ATVS1 INSTRUCTION MANUAL
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-800-359-5520. We’re ready to help!

2
Before getting started, let’s make sure this mount is perfect for you!
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
1 Does your TV weigh more than 60 lbs. (27.2 kg) including accessories?
No — Perfect!
Yes — This mount is NOT compatible. Visit accents.sanus.com or call 1-800-359-5520 (UK: 0800-056-2853) to find a compatible mount.
2 Do you have
the tools needed?
3 Ready to begin?
Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV owner’s manual to
see if there are any special requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact Customer
Service at 1-800-359-5520.
CAUTION: Avoid potential personal injuries and property damage! Manufacturer is not responsible for damage or injury caused by incorrect
assembly or use.
WARNING:Exceeding the weight capacity can result in serious personal injury or damage to equipment! It is the installer’s responsibility to
make sure the combined weight of the ATVS1 and the display does not exceed 60 lbs (27.2 kg). Use with heavier televisions may result in instability
causing tip over resulting in death or serious injury!
WARNING: Use this mounting system only for its intended use as described in these instructions. Do not use attachments not recommended by
the manufacturer.
WARNING: Death or serious injury may occur when children climb on audio and/or video equipment furniture. A remote control or toys placed
on the furnishing may encourage a child to climb on the furnishing and as a result the furnishing may tip over onto the child.
WARNING: Relocating audio and/or video equipment to furniture not specifically designed to support audio and/or video equipment may result
in death or serious injury due to the furnishing collapsing or overturning onto a child.
NOTE: The ATVS1 can support screen sizes of 37-70 in. diagonal.
NOTE: The ATVS1 has no user serviceable parts.
60 lbs.
(27.2 kg)
Level Screwdriver

3
Dimensions in. [mm]
7.08 in.
[180.00 mm]
4.72 in.
[120.00 mm]
3.97 in.
[101.00 mm]
26.45 in.
[672.00 mm]
8.03 in.
[203.99 mm]
15.98 in.
[406.00 mm]
23.93 in.
[608.00 mm]
3.38 in.
[86.00 mm]
10.43 in.
[265.00 mm]
21.87 in.
[555.70 mm]
17.21 in.
[437.29 mm]
18.00 in.
[457.00 mm]
15.75 in.
[400.00 mm] 7.87 in.
[200.00 mm]
23.62 in.
[600.00 mm]
16.92 in.
[430.00 mm]
12 in.
[305.00 mm]

4
M8 x 14 mm
5 mm
NOTE: Not all hardware included will be used.
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to
your dealer; contact Customer Service. Never use damaged parts!

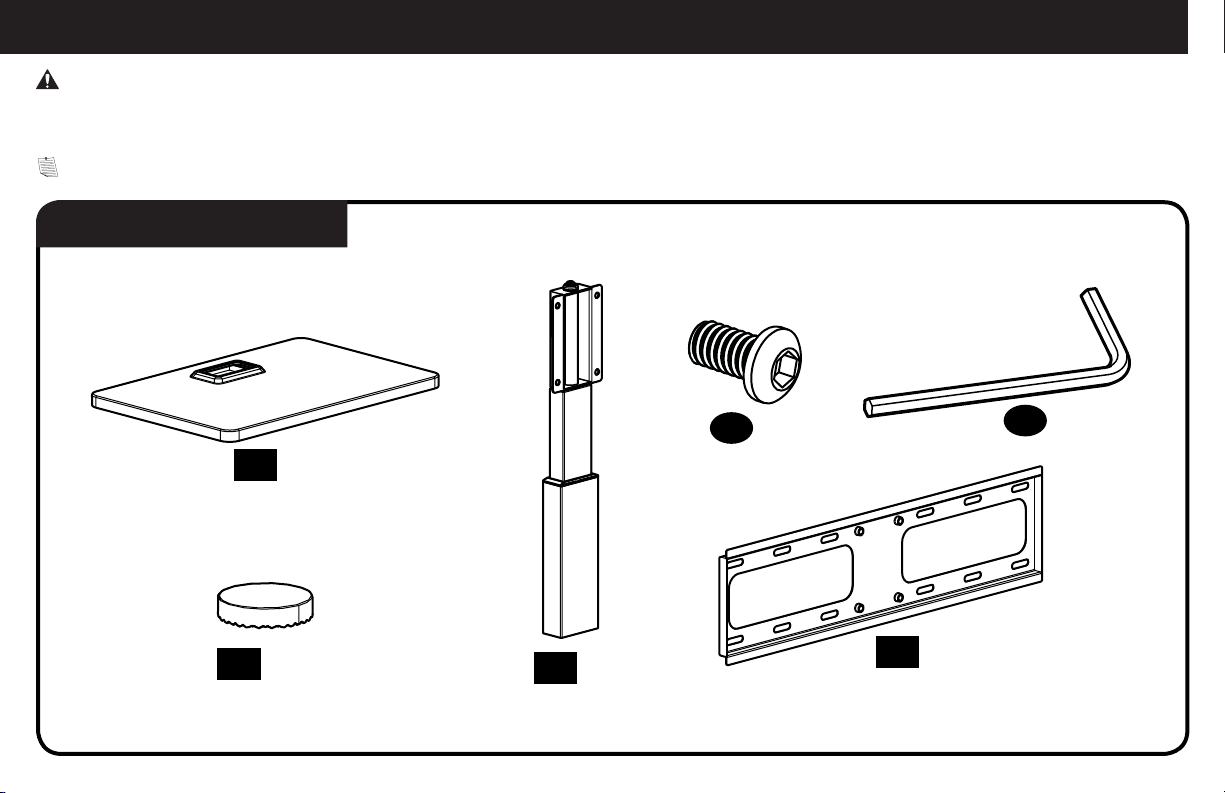

Supplied Parts and Hardware
STEP 1 Parts and Hardware
Base
Foot Pads
Stand Base/Stand Screws M5 Hex Key
Plate
04 x8 05 x1
01 x1
02 x4 03 x1 06 x1

5
M4 X 12 mm
M4 X 35 mm
M6 X 12 mm
M6 X 35 mm
M8 X16 mm
M8 X 20 mm
M8 X 35 mm
M4/M5
M6/M8
22 mm

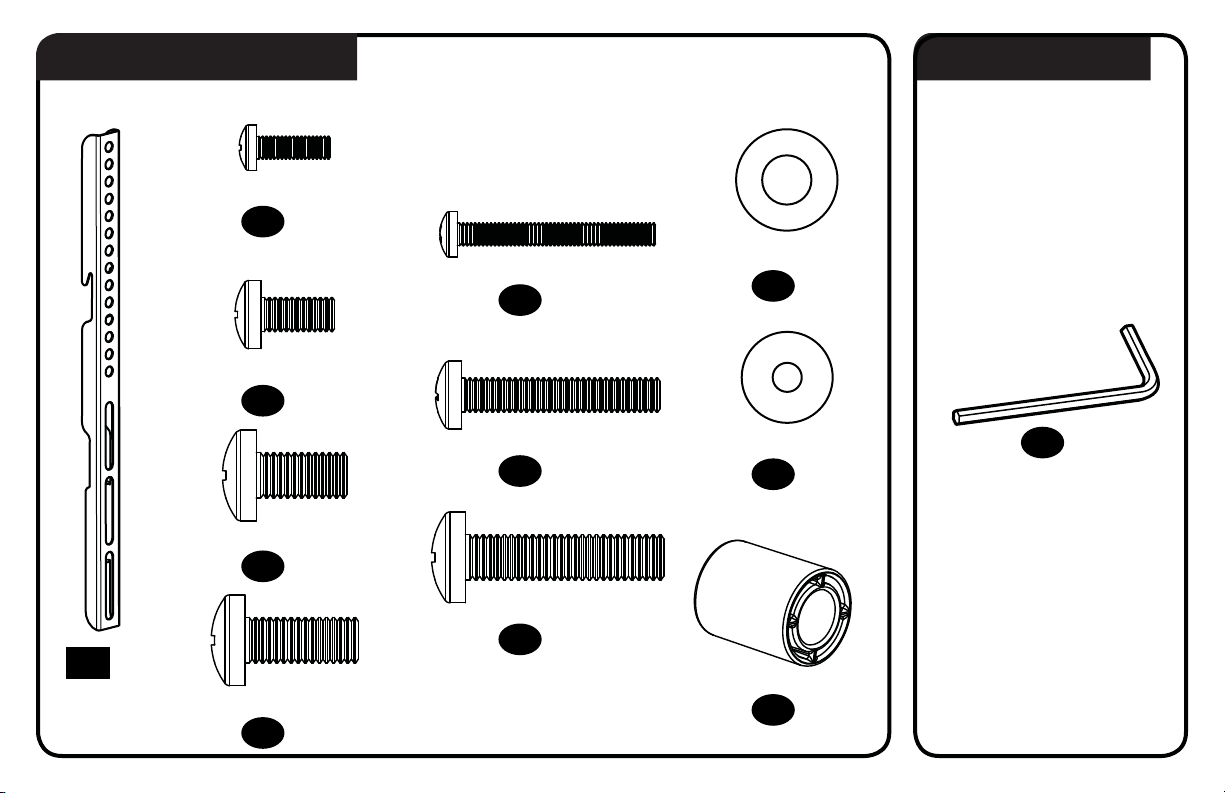

STEP 2 Parts and Hardware STEP 3 Hardware
M4 Hex Key
4 mm
TV Brackets
Spacers
TV Screws Washers
08 x4
09 x4
10 x4
12 x4
13 x4
14 x4
15 x4
16 x4
17 x4
18 x1
07 x2
11 x4

6

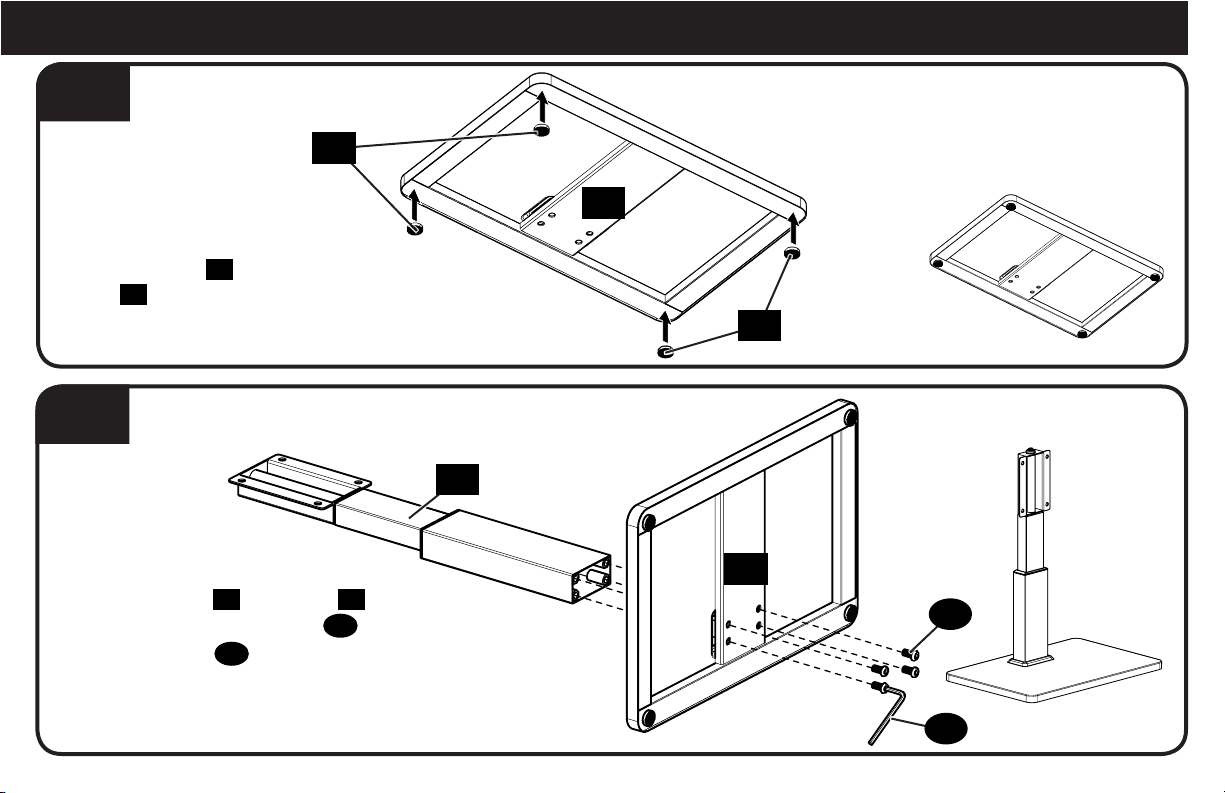

Place foot pads 02 on the bottom of the
base 01 in the corners.
Attach the stand 03 to the base 01
using four M8 x 14 mm screws 04 and
the 5mm hex key 05 .
1.1
1.2
Step 1 Assemble Stand
01
02
01
02
03
04
05

7

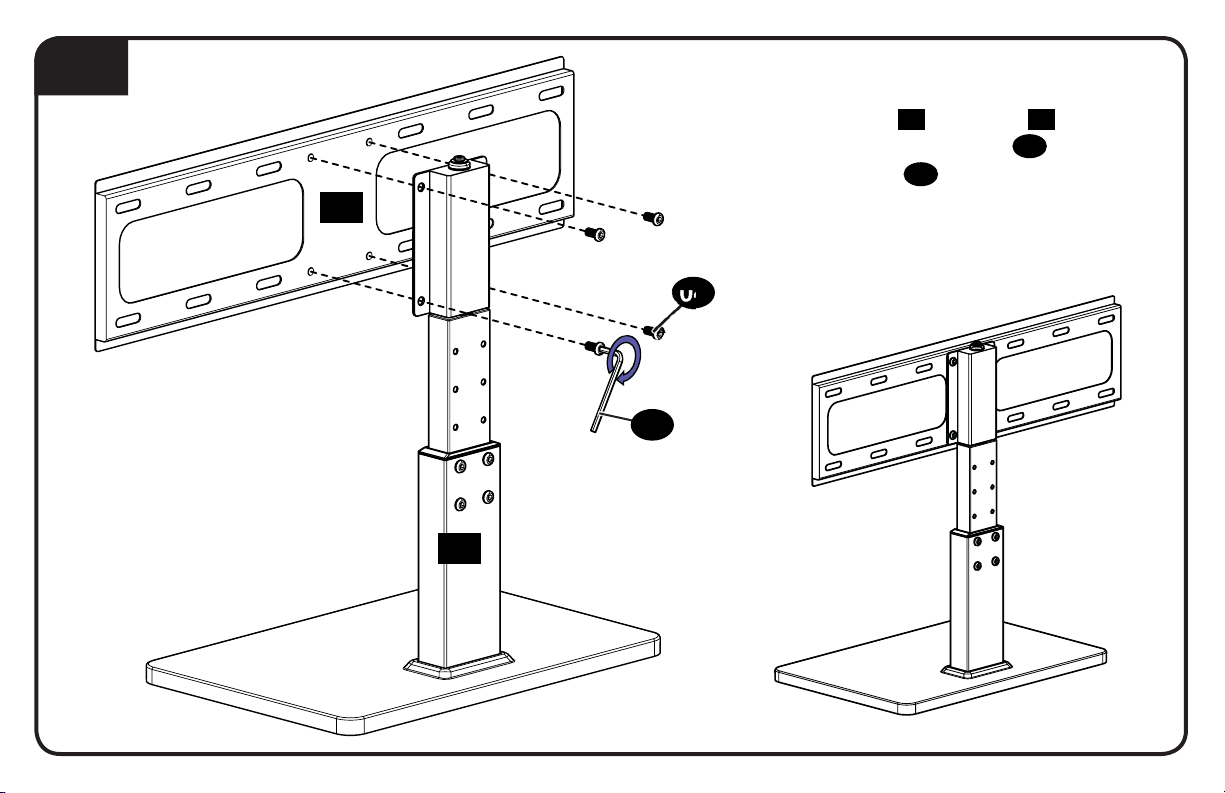

1.3
Attach the plate 06 to the stand 03
using four M8 x 14 mm screws 04 and
the 5mm hex key 05 .
06
03
04
05

8
M6 M8
FLAT BACK ROUND BACK CABLES
Too Short
Correct
Too Long
INSET HOLES
M4

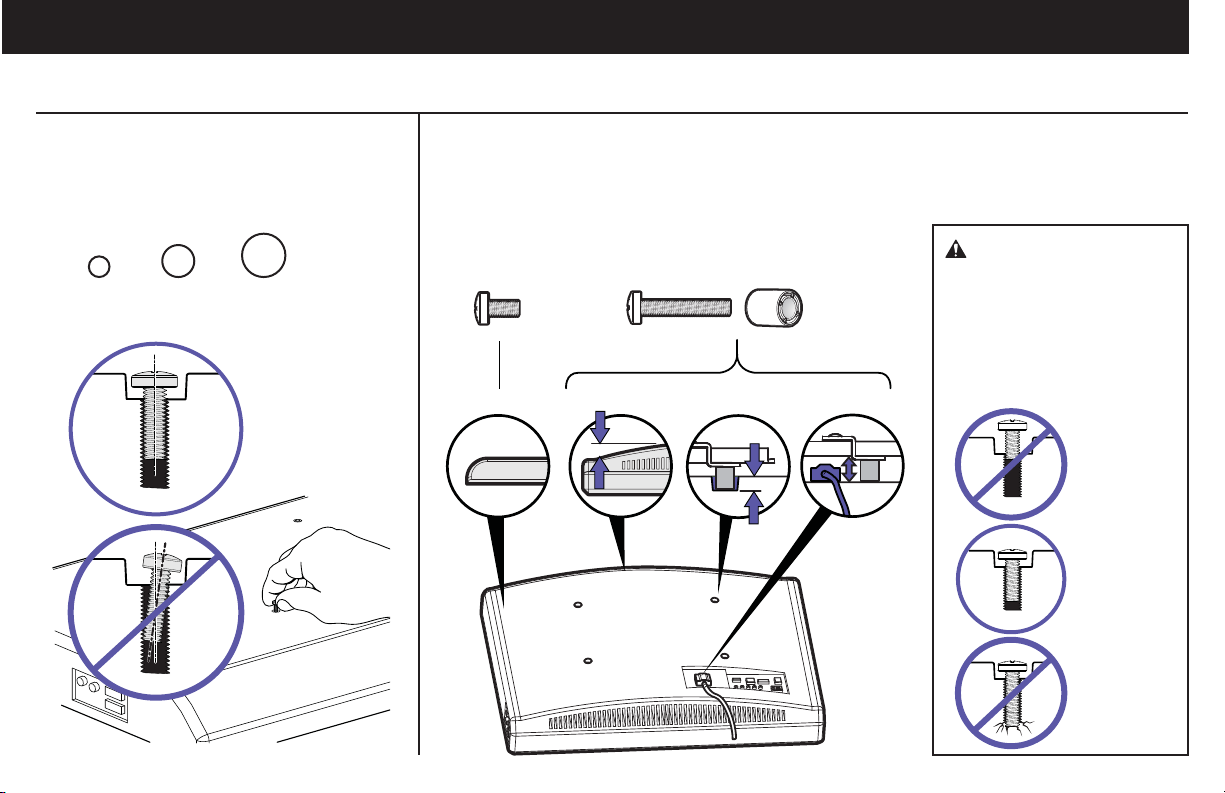

2.1 Select TV Screw Diameter 2.2 Select TV Screw Length
If your TV has a flat back, use the shorter TV screws.
Spacers and longer TV screws are supplied to accommodate:
●irregular / round back TVs
●TVs with inset mounting holes
●extra space needed for cables
Hand thread TV screws into the threaded
inserts on the back of your TV to determine
which screw diameter (M4, M6, or M8) to use.
CAUTION:
Verify adequate thread
engagement with the screw or
screw/spacer combination.
-Too short will not hold the TV.
-Too long will damage the TV.
Step 2 Attach TV Brackets to TV

9

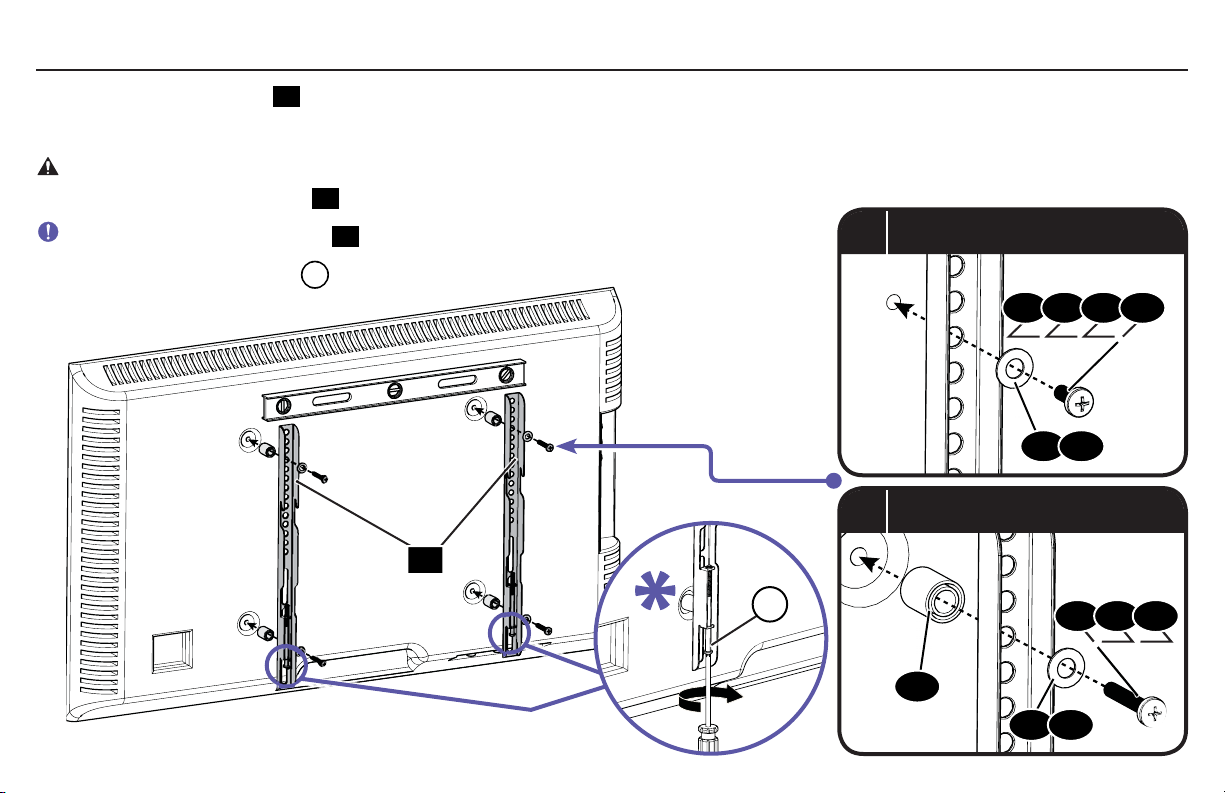

2.3 Attach Vertical TV Brackets
aFlat Back
bRound Back / Extra Space
Ensure that your TV brackets 07 are level and centered on the back of the TV.
Install using the TV screw/washer/spacer configuration you selected for your TV.
CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. Tighten the TV screws only
enough to secure the TV brackets 07 to the TV. DO NOT overtighten the TV screws.
IMPORTANT: Ensure TV brackets 07 are securely fastened before moving on to the next step.
*NOTE: Back off locking screws Lenough to give clearance when mounting to plate.
08 09 10 11
15 16
07
15 16
12 13 14
17
L

10
1.57 in.
(40 mm)
4.72 in.
(120 mm)
Example
23 in.
(585 mm) Example
23 in.
(585 mm)
Step 3 Determine Height of TV on Stand
The stand 03 can be adjusted to
provide for dierent size TVs.
Before mounting the TV, adjust the
stand to the desired height. Remove the
four screws Susing hex key 18 ,
slide the stand 03 up or down to the
desired height and reinstall the four
screws S.
1.57 in.
(40 mm)
4.72 in.
(120 mm)
03
03
S
18

11
Step 4 Hang TV onto Stand
Hang the TV with brackets 07 onto the plate 06 .
Center the TV on the plate 06 and secure with the locking screws Lon the TV brackets 07 .
CAUTION: Avoid potential personal injuries and property damage! Make sure locking
screws Lare tightened BEHIND plate 06 ,so the TV is securely fastened in place.
To Remove the TV: Loosen locking
screws Lenough to pull the BOTTOM
of the TV away from, then up and off of
plate 06 .
07
06
L
07

12
Antes de comenzar, verifiquemos si este soporte es el adecuado para usted.
CONSERVE ESTAS INSTRUCCIONES DE SEGURIDAD IMPORTANTES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO
1 ¿Su televisor pesa más de 27,2 kg (60 lb) incluidos los accesorios?
No. ¡Perfecto!
Sí. Este soporte NO es compatible. Visite
accents.sanus.com o llame al 1-800-359-5520
(Reino Unido: 0800-056-2853) para encontrar un soporte compatible.
2 ¿Dispone de las
herramientas que necesita?
3 ¿Listo para comenzar?
Lea estas instrucciones en su totalidad para sentirse seguro y cómodo con este fácil proceso de instalación. Consulte igualmente el manual del
usuario de su televisor para saber si existe algún requisito especial para instalar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblaje o del uso del producto, póngase en contacto
con el Servicio de atención al cliente en el 1-800-359-5520.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. El fabricante no se responsabiliza por ningún daño o lesión resultante del
montaje incorrecto o del uso indebido.
ADVERTENCIA:Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador
asegurarse de que el peso combinado del ATVS1 y la pantalla no supere los 27,2 kg (60 lb). Utilizarlo con televisores más pesados podría provocar
caídas y causar lesiones graves o incluso la muerte.
ADVERTENCIA: Utilice el soporte únicamente para el fin diseñado y de acuerdo con estas instrucciones. No utilice conexiones que no estén
recomendadas por el fabricante.
ADVERTENCIA: Que los niños trepen por el mobiliario de audio y/o video podría provocar lesiones graves o incluso la muerte. Situar el control
remoto o juguetes sobre el mobiliario puede incitar a los niños a trepar por el mobiliario, lo que puede provocar caídas del mismo.
ADVERTENCIA: Trasladar equipos de audio y/o video a mobiliario que no está específicamente diseñado para soportarlos puede provocar que
la estructura vuelque o se caiga y causar lesiones severas o incluso la muerte.
NOTA: El ATVS1 puede soportar televisores de un tamaño máximo en diagonal de entre 37 y 70 pulgadas.
NOTA: El ATVS1 no contiene piezas que el usuario pueda reparar.
27,2 kg
(60 lb)
Nivel Destornillador

13
ESPAÑOL
Dimensiones VER PÁGINA 3
Piezas y accesorios suministrados VER PÁGINA 4
NOTA: No todos los accesorios incluidos deberán utilizarse.
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
1,1 Sitúe las almohadillas de las patas 02 en las esquinas 01 de la parte inferior de la base.
1,2 Fije el pedestal 03 a la base 01 utilizando cuatro tornillos M8 x 14 mm 04 y la llave hexagonal de 5 mm 05 .
1,3 Fije la placa 06 al pedestal 03 utilizando cuatro tornillos M8 x 14 mm 04 y la llave hexagonal de 5 mm 05 .
2,1 Seleccione el diámetro de los
tornillos del televisor
Enrosque manualmente los tornillos en los
orificios roscados de la parte posterior del
televisor para determinar el diámetro correcto
del tornillo (M4, M6 o M8) que debe usar.
2,2 Seleccione la longitud de los tornillos
del televisor
Si su televisor tiene la parte trasera plana Y desea que
esté más cerca de la pared, utilice los tornillos más
cortos.
Se suministran espaciadores y tornillos más largos
para los casos siguientes:
●Televisores con parte trasera redonda/irregular
●Televisores con orificios de montaje empotrados
●Necesidad de más espacio para cables
PRECAUCIÓN:
Verifique el enrosque adecuado
del tornillo o del conjunto
tornillo/espaciador.
-Si es demasiado corto, no
sujetará el televisor.
-Si es demasiado largo, dañará
el televisor.
PASO 2 Conectar el soporte al televisor VER PÁGINA 8
PASO 1 Montar el pedestal VER PÁGINA 6

14
Puede ajustar 03 el pedestal a diferentes tamaños de televisor.
Antes de montar el televisor, retire los cuatro tornillos S, deslice el pedestal 03 hacia arriba o abajo para alcanzar la altura deseada y vuelva
a enroscar los cuatro tornillos S.
PASO 3 Determinar la altura del televisor en el pedestal VER PÁGINA 10
PASO 4 Colgar el televisor en el pedestal VER PÁGINA 11
2,3 Fije los soportes verticales del televisor
Asegúrese de que los soportes queden nivelados y centrados en la parte posterior del televisor.
Complete la instalación utilizando la combinación de tornillos, arandelas y espaciadores que seleccionó para su televisor.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO utilice herramientas eléctricas en este paso. Ajuste los tornillos lo
suficiente para asegurar el soporte del televisor al televisor. NO ajuste en exceso los tornillos.
IMPORTANTE: Asegúrese de que los soportes del televisor estén asegurados antes de continuar con el próximo paso.
*NOTA: Retire los tornillos de seguridad lo suficiente para facilitar el montaje a la placa.
Cuelgue el televisor con el soporte 07 a la placa 06 .
Centre el televisor en la placa 06 y fíjelo con los tornillos de seguridad La 07 .

15

Milestone AV Technologies and its aliated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However,
Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in
connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy,
completeness or suciency of the information contained in this document.
©2016 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
Thank you for choosing Sanus Accents! Please take a moment to let us know how we did:
SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA
Call us: 1-800-359-5520
6901-002631 00
Email us: [email protected]
Leave a review: accents.sanus.com
