Saris Bones 2 805 User manual

Figure 2
• To adjust rear legs, loosen knobs, remove from end of cylinder and
reposition (A).
• To adjust arms, loosen knobs, slide to center of aluminum cylinder and
rotate (B).NOTE: It is not necessary to move bumper legs, as the
bones rack is pre-assembled to fit a majority of vehicles and bicycles.
However,itofferstheflexibilityofawiderarmorbasespreadifnecessary.
To do so, remove rear legs, bumper legs, and arms and reposition
symmetricallyasdesired.Forquestions,seealocalSarisdealerorcall
1-800-783-7257(C).
ADJUST CARRIER TO VEHICLE:
1
As shown in figure 3c, it is important that the tip of the arms (2nd position)
are at the highest point , as shown in Figure 3c. If you do not follow these
instructions, you run the risk of breaking the arm.
•Following the illustration that most resembles the rear of your
vehicle, adjust arm and rear leg to position carrier.
•Retighten knobs. Do not overtighten knobs.
NOTE: To keep legs/feet firmly against glass of square back vehicles lean carrier
slightly farther away from vehicle.
REARLEG
ARMS
(A)
(B)
(C)
BUMPERLEG
ARMS
(B)
(C)
BUMPERLEG
Rear Leg Arm
Bumper
Leg
Figure 3a Figure 3b Figure 3c
Cylinder 12
Bones Strap
Cradle
Bicycle Tube Side View
The bicycle tube must be in the center of
the bones strap cradle as shown at right.
Bones 2 (2-bike)
Model # 805 - owner’s manual
FINALLY – A
COMPANY THAT
LOVES BIKES AS
MUCH AS YOU DO.
Chances are, your bikes are just like
ours - your most valued possessions.
And if it has the Saris name on it,
nothing we build goes out the door
unless it’s worth putting those
possessions on. Call it obsessive. Call
it eccentric. We just chalk it up to
caring a hell of a lot about creating
the last rack you’ll ever need.
Upper-hook
Strap Locking Knobs
Bumper Legs: Rest
on Bumper
Lower Hook Strap
Side Hook
Strap
Rear Leg Hold-downs
Arms with
Stabilizers
and Hold-downs
NOTE:Beforeinstallingcarrier,
clean all surfaces of vehicle
whichmaycomeincontactwith
the carrier or its straps. Make
sure foot pads are free of any
debristhatcouldscratchvehicle’s
finish.
Bones is a bumper-supported bike rack.
Be sure to check Saris Fit Guide before
installing rack on vehicle.
CAUTION
Upper Hook Upper Hook
•AttachUpperHookstrapstotophingelineofvehicleasshownin
Fig.4
NOTE:UpperHookattachmentmustbetoasupported
hingeline-NEVERhooktoglass,unsupportedplastic,or
roofrack.
•AttachlowerhookstrapstobottomedgeoftrunkatpositionC2;
andsidehookstrapstothesideatpositionC1orabovebendin
trunkatpositionC3(Fig. 5). NOTE: Forsquarebackvehicles
such as mini-vans, make sure the side straps are in-line with
aluminumcylinder.
ATTACH STRAPS:
Figure 5
LOWER
STRAP
HOOK
SIDE STRAP HOOK
2
Figure 4
Figure 6
Lower strap hook special application:
ONLY IF SPECIFIED IN CURRENTFIT CHART
Some vehicles require placing the lower strap hook
completelyinsidethetrunk. Todoso,loosenlowerstrap,
placehookinsidetrunk,closetrunk,pullstrapuntilhook
bracesagainsttrunkwall,andtightenasusual(Fig. 6).
•Tighten all straps evenly, removing any slack. When
strapsaretaut,shakecarriertocheckforanymovement.
Retightenifnecessary.

R
R
Saris Cycling Group, Inc.
5253 Verona Road Madison, WI 53711
1-800-783-7257 www.saris.com
Made in U.S.A.
11438 Rev. F 12/08 U.S. Patent #5,495,970
3

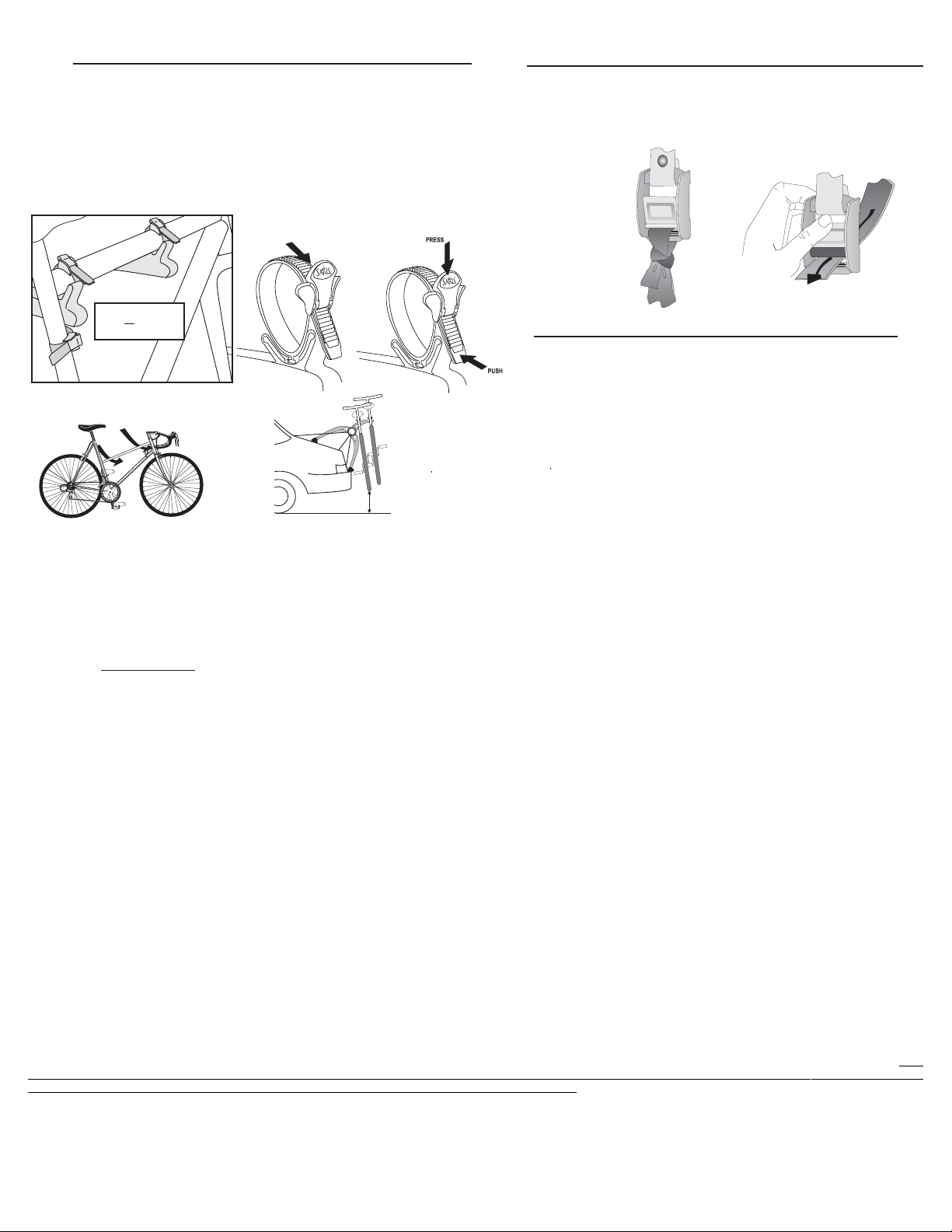

LOAD AND SECURE BIKES:
•Check clearance. It is the responsibility of the user to ensure the necessary
clearance (dependent on vehicle, load, driving territory, etc.) is given from load
toground. Generally,12-15”isadequate(Fig. 10). Ifnecessary,rotatearmsup
until at least 12-15” of clearance is achieved.
•Placebikesoncarrierarmsinbikesupports,alternatingdirectionofhandlebars.
Pull hold-down strap snug against bike tube. Rest seat tube against stabilizer
and pull strap around tube as shown in Fig. 7.
• If pedal touches vehicle, rotate arms up.
• To release hold-down straps, follow Fig. 8.
• Women’s frames can be mounted as shown in Fig. 9.
Figure 8
Figure 7a
CAUTION:
Pulling up on hold-down
strap could cause failure
Figure 7
Figure 9 Figure 10
CAUTIONS:
1) All requirements for compatability/fit as stated in the current Saris vehicle/carrier compatability guide must be followed. (Available at any Saris dealer). If your
vehicle is not listed or you have any questions, please call our customer service at 800-783-7257.
2) Bones is a bumper-supported bike rack. Bumper legs must rest on bumper.
3) Bones is not intended for use with tandem or recumbent bicycles.
4) Read and follow instructions carefully. Save owner’s manual for future reference or parts information.
5) Replace any mounting strap at the first sign of wear. Replacement parts are available through your local Saris dealer or call 1-800-783-7257.
6) Upper-hookstrapsmustbeparallelwiththerearlegtopreventshifting.
7) Make sure bike tires are not directly behind exhaust pipe.
8) Never place more than three bicycles (maximum weight 105 lbs) on carrier. Secure properly and adjust for even load distribution.
9) Do not mount to any type of trailer.
10) No part of carrier, including straps, should ever come in contact with spoiler.
11) Do not open rear deck (trunk) with carrier installed.
12) This carrier is not recommended for off-road use or for use at speed exceeding 65 mph.
13) Remove carrier from vehicle when not in use.
14) When cleaning rack, use only water soluble cleaners. Do not take rack through car wash.
15) Rear window wipers may not be usable while carrier is attached to vehicle.
16) It’s the end users responsibility to ensure that use of this product meets all local and state laws.
17) To prevent potential damage, secure the front tires of bicycles (part number 3033 recommended).
12-15”
4
FINAL ADJUSTMENT
•Retightenmountingstrapswithbicyclesoncarrier,thentieoff(Fig11).
•In unique cases, the stabilizer strap will not be long enough to secure
theseattube.Ifthisoccurs,pleasecallSarisat1-800-783-7257foran
additional stabilizer strap #12398.
Figure 11 Figure 12
5
CHECK STRAPS &STABILITY
While in use, recheck your installation
•Duringfirstuse check after 30 minutes or 30 miles.
•Thereafter, check every 200 miles.
•Check more frequently on bumpy roads.
•If bicycles shift or move, check IMMEDIATELY.
Be sure all straps are taut and knotted firmly against buckles.
Tie off all straps.
Rethreading Straps
WARRANTY:
Saris Cycling Group, Inc. (“Saris”) warrants that your Saris product will be free from defects in materials and workmanship for as long as you own the product. This warranty only extends
to the original consumer buyer. This warranty does not apply to parts that have worn out through normal use or been damaged through misuse, abuse, neglect, accident or unauthorized modifications.ANY
IMPLIEDWARRANTIESWHICHTHE BUYER MAYHAVEARE LIMITED IN DURATION TOTHETIME THATTHE ORIGINALCONSUMER BUYER OWNS THE PRODUCT. Some
states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.At its option, Saris will repair or replace, or refund the purchase price of, any
Saris product which is defective or fails to conform with this warranty under normal use and service. To obtain service under this warranty, return the defective Saris Product or part, freight prepaid, to
Saris at the address below. Please contact our customer service department prior to return to get a return authorization number. Repair or replacement of a defective Saris product or refund of the purchase
price, shall be the sole remedy of the buyer under this warranty, and in no event shall Saris be liable for incidental orconsequential damages, losses orexpenses. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.This warranty gives you specific legal rights, and you may also have other rights which
vary from state to state.
WARNINGAND DISCLAIMER:
Thiscarrierhasbeendesignedtocarrybicyclesonspecificvehicles. Beforeinstallation,usermustreadandfollowcurrentSarisFitGuide(availablethroughSarisdealer)recommendationsandenclosed
instructions. Fitrecommendationsarebasedonvehicle'sstandardfeatures;optionalfeaturesmayaffectthefitrecommendations. Usermustattachcarriercorrectlytothevehicle,checkitsattachmentbefore
eachuse, and inspectcarrier parts forwear. Carrier's attachment to the vehicle is critical andbeyond the controlof the manufacturer. Manufacturerand seller expresslydisclaim any and all liability for
personal injury, property damage or loss, whether direct, indirect, or incidental, resulting fromthe incorrectattachment,improper use,inadequate maintenance, orneglect of thiscarrier.

Pata
trasera Brazo
Pata de
la
defensa
Figura 3a Figura 3b Figura 3c
Cilindro
Figura 2
1 INSTALE EL CARGADOR EN EL VEHÍCULO:
•Para instalar la pata trasera, afloje la perilla, deslice hacia la derecha o la
izquierda y vuelva a colocar (A).
•Parainstalarlosbrazos,aflojelasperillas,deslicehaciaelcentrodelcilindro
de aluminio y gire (B). NOTA: No es necesario mover las patas de la
defensa, ya que la rejilla bones ya está ensamblada para que se ajuste a
casitodoslosvehículosybicicletas.Sin embargo, ofrece la flexibilidad de
unaexpansiónmásampliadelbrazo,encasodequeseanecesario.Para
hacerlo,quitelaspatasylosbrazosdeladefensayvuélvalosacolocarde
manera simétrica, tal y como usted lo desee. Para preguntas, contacte a
su distribuidor local Saris o llame al 1-800-783-7257 (C).
•Siguiendolailustraciónquemásseparecealapartetraseradesu
vehículo,ajusteelbrazoylapatatraseraparacolocarelcargador.
• Vuelva a apretar las perillas. No apriete demasiado.
LA DEFENSADE LA BICICLETA DEBE COLOCARSE ENCIMADE LA
DEFENSADEL VEHÍCULO
Taly como se muestra en la figura 3c, es crítico que lapuntadelos brazos (3ª
posición) se encuentren en el punto más alto. Por lo tanto, la posición 2 es
más alta que la posición 1.
NOTA: Para mantener las patas/pies de manera firme contra el vidrio del
parabrisas posterior de los vehículos, disminuya el ángulo entre las patas traseras
y las patas de la defensa
PATATRASERA
BRAZOS
(A)
(B)
(C)
PATADELA
DEFENSA
BRAZOS
(B)
(C)
PATADE LA
DEFENSA
12
CAUTION
NOTA:Antesdeinstalarelcargador,
limpie todas las superficies del
vehículoquepuedantenercontacto
con el cargador o sus correas.
Asegúresedequeloscojinetesdelos
piesnoesténsucios,yaquepueden
rayarelterminadodelvehículo.
Bonesesunarejillaparabicicletacondefensaintegrada.
Sisuautomóvilestáincluidoenlalistadelaguíadeajuste
ynotieneningunanota,Entonceslarejillabonesseajusta
asuautomóvilsinlanecesidaddehacerleajustes
Correacon
ganchoenforma Perillasde
Patasdela
defensa:Sobre
Coreainferiorcon
Correa
lateralcon
Patatrasera Pedales
Brazos con
amortiguadores
FINALLY – A
COMPANY THAT
LOVES BIKES AS
MUCH AS YOU DO.
Chances are, your bikes are just like
ours - your most valued possessions.
And if it has the Saris name on it,
nothing we build goes out the door
unless it’s worth putting those
possessions on. Call it obsessive. Call
it eccentric. We just chalk it up to
caring a hell of a lot about creating
the last rack you’ll ever need.
Bones 2 (2-bike)
Modelo # 805 - Manual del usario y guia de ajuste
ejeconsoporte–NUNCAsobrevidrio,plásticosinsoporteolarejillaenel
techodelvehículo.
•Coloque las correas inferiores con gancho en el borde inferior del
maleteroenlaposiciónC2ylascorreaslateralesconganchoenlos
ladosenlaposiciónC1omásarribadeldoblezenelmaleteroenla
posiciónC3(Figura5).NOTA:Paralosvehículosquetienenmaleteros
cuadrados,comolasminivans,asegúresedequelascorreaslaterales
esténalineadasconelcilindrodealuminio
2 COLOQUE LAS CORREAS
•Coloquelascorreasconganchoenformade“upper”enlalíneasuperior
delejedelvehículo,talycomosemuestraenlasFigura4.
NOTA:LaconexióndelganchoenformadeSsedebehacersobre unalíneade
Figura 5
GANCHO DE
LA
CORREA
INFERIOR
GANCHO DE LA
CORREA LATERAL
Figure 6
Aplicaciónespecial delganchoinferior de lacorrea:
SÓLO SI SE ESPECIFICA EN LA TABLA DE AJUSTE
ACTUAL.
algunosvehículosrequierenquesecoloqueelgancho
inferiordelacorreacompletamenteadentrodelmaletero.Para
hacereso,aflojelacorreainferior,coloqueelganchodentrodel
maletero,cierreelmaletero,jalelacorreahastaqueelgancho
setensecontralapareddelmaleteroyapriete(Figura6).
•Aprietetodaslascorreasdelamismaforma,sindejar
ningunafloja.Cuandolascorreasesténentensión,agiteelcargadorparaversino
semueven.Vuelvaaapretarencasodequeseanecesario.
Upper Hook Upper Hook
Figura 4

R
R
5253 Verona Road
Madison, WI 53711
1-800-783-7257
www.saris.com
Hecho en E.U.A.
11438F 12/08
Patente E.U.A.
#5,495,970
3 CARGUE Y ASEGURE LAS BICICLETAS:
•Revisequehayaespaciolibre.Esresponsabilidaddelusuarioasegurarqueseproporciona
elespaciolibrenecesario(dependiendodelvehículo,lacarga,elterritoriode manejo, etc.)
desdelacargahastaelsuelo.Porlogeneralunespaciode12-15”(30-38cm)eseladecuado
(Figura10).Encasodequeseanecesario.Girelosbrazoshaciaarribahastaquesealcance
por lo menos un espacio libre de 12-15” (30-38cm).
•Coloque las bicicletas en los brazos del cargador en los soportes de las bicicletas
alternando la dirección de las guías. Jale la correa del pedal para que quede bien
ajustada contra el tubo de la bicicleta. Coloque e l tubo de l asiento contra el
amortiguador y jale la correa alrededor del tubo, tal y como se muestra en la Figura 7
•En caso de que el pedal toque el vehículo, gire los brazos hacia arriba.
•Para aflojar las correas del pedal, presione hacia abajo la palanca de liberación y
empuje la correa a través de la apertura, tal y como se indica en la Figura 8.
•Se pueden montar las estructuras para mujeres tal y como se muestra en
la Figura 9.
Figura 8
Figura 7a
PRECAUCIÓN
Jalar hacia arriba la
correa del pedal puede
provocar una falla.
Figura 7
Figura 9 Figura 10
PRECAUCIÓN:
1) Bones es una rejilla para bicicleta con defensa integrada. Las patas de la defensa deben estar colocadas sobre la defensa del vehículo.
2) La rejilla Bones no está diseñada para utilizarse con bicicletas de dos asientos.
3) Lea y siga las instrucciones cuidadosamente. Guarde el manual del usuario para referencias futuras o información sobre las partes.
4) Cambie cualquier correa si se está empezando a desgastar. Usted puede adquirir refacciones por medio de su distribuidor Saris o llamando al 1-800-783-7257.
5) Asegúrese de que la bicicleta esté paralela con la pata trasera para prevenir que se desplace.
6) Asegúrese de que las llantas de la bicicleta no queden directamente atrás del tubo de escape.
7) Nunca coloque más de tres bicicletas (peso máximo de 105lb / 47kg) en el cargador.Asegure bien las bicicletas y ajústelas para obtener una distribución nivelada de la carga.
8) No monte ningún tipo de remolque.
9) Ninguna parte del cargador, incluyendo las correas, debe tener contacto el freno aerodinámico (spoiler).
10) No abra la cubierta trasera (maletero) cuando esté instalado el cargador.
11) Este cargador no está diseñado para su uso fuera del camino o a una velocidad que exceda 65 millas / 105km p/h.
12) Quite el cargador cuando no se esté utilizando el vehículo.
13) Cuando vaya a limpiar la rejilla, sólo utilice limpiadores solubles en agua.
14) Es probable que no se puedan utilizar los limpiadores del parabrisas trasero cuando el cargador esté colocado en el vehículo.
15) Es responsabilidad del usuario final asegurarse de que el uso de este producto cumpla con todas las leyes locales y estatales.
16) Para prevenir daños parciales, asegure las llantas delanteras de las bicicletas (se recomienda la parte #3033)
ADVERTENCIAYRENUNCIA:
Este cargador ha sido diseñado para transportar bicicletas con vehículos específicos.Antes de instalar, el usuario debe leer y seguir las recomendaciones e instrucciones de la
Guía de Compatibilidad Vehículo / Cargador (disponible por medio del distribuidor Saris). Las recomendaciones de ajuste están basadas en las características estándar de los
vehículos; es probable que las características opcionales afecten a las recomendaciones. El usuario debe instalar el cargador de manera correcta en el vehículo, revisar dicha
instalaciónantesde cada usoeinspeccionarlas partes delcargadorparaver si noestándesgastadas.La instalación delcargador en elvehículoescrítica y estáfueradelcontrol
del productor. El productor y el vendedor expresamente renuncian a cualquier responsabilidad por lesiones personales, daños o pérdidas de propiedades, ya sean directos,
indirectos o incidentales que resulten de la instalación incorrecta, uso inadecuado, mantenimiento inadecuado o descuido de este cargador.
ADVERTENCIA:
Garantizamosalprimerconsumidorqueesteproductono tendrádefectosensusmaterialesolamanodeobraporunperiododeunañoapartirdelafechade compra. (Por favor
conserveelrecibodecompraparaquelleveunregistro).Cualquierproductoopartedelmismoqueseencuentre defectuoso dentrode ese periodo, será cambiadosincargopara
usted, provisto que: (1) no se haya dado un uso incorrecto al producto; (2) no se hayan hecho alteraciones o modificaciones; (3) su falla resulte de un defecto en el material o la
mano de obra y del desgaste normal que se espera con el uso de este producto y; (4) el producto o parte sea entregado, con importe de flete previamente pagado, a Grabe
Products. La única obligación del productor será cambiar aquellos productos o partes que se comprueben defectuosos.
12-15”
4 AJUSTE FINAL
•Vuelva a apretar las correas con las bicicletas en el cargador.
•Anudetodaslascorreascontralashebillasparaprevenirquesedeslicen(Figura
11).
•Siustednecesita volver aenrollarcualquiera de lascorreascon gancho, sigala
Figura 12 y enrolle la correa del frente hacia atrás de la hebilla.
•En casos únicos, la correa del amortiguador no será lo suficiente larga para
asegurareltubodelasiento.Siestoocurre,porfavorllameaSarisal1-800-783-
7257paraordenarunacorreaadicionalparaelamortiguador#10677.Parainstalar
la correa, enrolle las correas del amortiguador de extremo a extremo. Véase la
sección 3 para las instrucciones acerca de las hebillas.
Figura 11 Figura 12
5 REVISE LAS CORREAS Y LA ESTABILIDAD
Cuando esté utilizando el producto, vuelva a revisar su instalación.
•Durantelaprimeravezquelouse,revisedespuésde30minutoso30millas
/ 48 kilómetros.
•Después de esa ocasión, revise cada 200 millas / 320 kilómetros.
•Revise con más frecuencia cuando maneje sobre caminos con baches.
•En caso de que se muevan o deslicen las bicicletas, revise
INMEDIATAMENTE.
Asegúrese de que todas las correas estén en tensión y anudadas
firmemente contra las hebillas.

Pata
trasera Brazo
Pata de
la
defensa
Figura 3a Figura 3b Figura 3c
Cilindro
Figura 2
1 INSTALE EL CARGADOR EN EL VEHÍCULO:
•Para instalar la pata trasera, afloje la perilla, deslice hacia la derecha o la
izquierda y vuelva a colocar (A).
•Parainstalarlosbrazos,aflojelasperillas,deslicehaciaelcentrodelcilindro
de aluminio y gire (B). NOTA: No es necesario mover las patas de la
defensa, ya que la rejilla bones ya está ensamblada para que se ajuste a
casitodoslosvehículosybicicletas.Sin embargo, ofrece la flexibilidad de
unaexpansiónmásampliadelbrazo,encasodequeseanecesario.Para
hacerlo,quitelaspatasylosbrazosdeladefensayvuélvalosacolocarde
manera simétrica, tal y como usted lo desee. Para preguntas, contacte a
su distribuidor local Saris o llame al 1-800-783-7257 (C).
•Siguiendolailustraciónquemásseparecealapartetraseradesu
vehículo,ajusteelbrazoylapatatraseraparacolocarelcargador.
• Vuelva a apretar las perillas. No apriete demasiado.
LA DEFENSADE LA BICICLETA DEBE COLOCARSE ENCIMADE LA
DEFENSADEL VEHÍCULO
Taly como se muestra en la figura 3c, es crítico que lapuntadelos brazos (3ª
posición) se encuentren en el punto más alto. Por lo tanto, la posición 2 es
más alta que la posición 1.
NOTA: Para mantener las patas/pies de manera firme contra el vidrio del
parabrisas posterior de los vehículos, disminuya el ángulo entre las patas traseras
y las patas de la defensa
PATATRASERA
BRAZOS
(A)
(B)
(C)
PATADELA
DEFENSA
BRAZOS
(B)
(C)
PATADE LA
DEFENSA
12
CAUTION
NOTA:Antesdeinstalarelcargador,
limpie todas las superficies del
vehículoquepuedantenercontacto
con el cargador o sus correas.
Asegúresedequeloscojinetesdelos
piesnoesténsucios,yaquepueden
rayarelterminadodelvehículo.
Bonesesunarejillaparabicicletacondefensaintegrada.
Sisuautomóvilestáincluidoenlalistadelaguíadeajuste
ynotieneningunanota,Entonceslarejillabonesseajusta
asuautomóvilsinlanecesidaddehacerleajustes
Correacon
ganchoenforma Perillasde
Patasdela
defensa:Sobre
Coreainferiorcon
Correa
lateralcon
Patatrasera Pedales
Brazos con
amortiguadores
FINALLY – A
COMPANY THAT
LOVES BIKES AS
MUCH AS YOU DO.
Chances are, your bikes are just like
ours - your most valued possessions.
And if it has the Saris name on it,
nothing we build goes out the door
unless it’s worth putting those
possessions on. Call it obsessive. Call
it eccentric. We just chalk it up to
caring a hell of a lot about creating
the last rack you’ll ever need.
Bones 2 (2-bike)
Modelo # 805 - Manual del usario y guia de ajuste
ejeconsoporte–NUNCAsobrevidrio,plásticosinsoporteolarejillaenel
techodelvehículo.
•Coloque las correas inferiores con gancho en el borde inferior del
maleteroenlaposiciónC2ylascorreaslateralesconganchoenlos
ladosenlaposiciónC1omásarribadeldoblezenelmaleteroenla
posiciónC3(Figura5).NOTA:Paralosvehículosquetienenmaleteros
cuadrados,comolasminivans,asegúresedequelascorreaslaterales
esténalineadasconelcilindrodealuminio
2 COLOQUE LAS CORREAS
•Coloquelascorreasconganchoenformade“upper”enlalíneasuperior
delejedelvehículo,talycomosemuestraenlasFigura4.
NOTA:LaconexióndelganchoenformadeSsedebehacersobre unalíneade
Figura 5
GANCHO DE
LA
CORREA
INFERIOR
GANCHO DE LA
CORREA LATERAL
Figure 6
Aplicaciónespecial delganchoinferior de lacorrea:
SÓLO SI SE ESPECIFICA EN LA TABLA DE AJUSTE
ACTUAL.
algunosvehículosrequierenquesecoloqueelgancho
inferiordelacorreacompletamenteadentrodelmaletero.Para
hacereso,aflojelacorreainferior,coloqueelganchodentrodel
maletero,cierreelmaletero,jalelacorreahastaqueelgancho
setensecontralapareddelmaleteroyapriete(Figura6).
•Aprietetodaslascorreasdelamismaforma,sindejar
ningunafloja.Cuandolascorreasesténentensión,agiteelcargadorparaversino
semueven.Vuelvaaapretarencasodequeseanecesario.
Upper Hook Upper Hook
Figura 4

R
R
5253 Verona Road
Madison, WI 53711
1-800-783-7257
www.saris.com
Hecho en E.U.A.
11438F 12/08
Patente E.U.A.
#5,495,970
3 CARGUE Y ASEGURE LAS BICICLETAS:
•Revisequehayaespaciolibre.Esresponsabilidaddelusuarioasegurarqueseproporciona
elespaciolibrenecesario(dependiendodelvehículo,lacarga,elterritoriode manejo, etc.)
desdelacargahastaelsuelo.Porlogeneralunespaciode12-15”(30-38cm)eseladecuado
(Figura10).Encasodequeseanecesario.Girelosbrazoshaciaarribahastaquesealcance
por lo menos un espacio libre de 12-15” (30-38cm).
•Coloque las bicicletas en los brazos del cargador en los soportes de las bicicletas
alternando la dirección de las guías. Jale la correa del pedal para que quede bien
ajustada contra el tubo de la bicicleta. Coloque e l tubo de l asiento contra el
amortiguador y jale la correa alrededor del tubo, tal y como se muestra en la Figura 7
•En caso de que el pedal toque el vehículo, gire los brazos hacia arriba.
•Para aflojar las correas del pedal, presione hacia abajo la palanca de liberación y
empuje la correa a través de la apertura, tal y como se indica en la Figura 8.
•Se pueden montar las estructuras para mujeres tal y como se muestra en
la Figura 9.
Figura 8
Figura 7a
PRECAUCIÓN
Jalar hacia arriba la
correa del pedal puede
provocar una falla.
Figura 7
Figura 9 Figura 10
PRECAUCIÓN:
1) Bones es una rejilla para bicicleta con defensa integrada. Las patas de la defensa deben estar colocadas sobre la defensa del vehículo.
2) La rejilla Bones no está diseñada para utilizarse con bicicletas de dos asientos.
3) Lea y siga las instrucciones cuidadosamente. Guarde el manual del usuario para referencias futuras o información sobre las partes.
4) Cambie cualquier correa si se está empezando a desgastar. Usted puede adquirir refacciones por medio de su distribuidor Saris o llamando al 1-800-783-7257.
5) Asegúrese de que la bicicleta esté paralela con la pata trasera para prevenir que se desplace.
6) Asegúrese de que las llantas de la bicicleta no queden directamente atrás del tubo de escape.
7) Nunca coloque más de tres bicicletas (peso máximo de 105lb / 47kg) en el cargador.Asegure bien las bicicletas y ajústelas para obtener una distribución nivelada de la carga.
8) No monte ningún tipo de remolque.
9) Ninguna parte del cargador, incluyendo las correas, debe tener contacto el freno aerodinámico (spoiler).
10) No abra la cubierta trasera (maletero) cuando esté instalado el cargador.
11) Este cargador no está diseñado para su uso fuera del camino o a una velocidad que exceda 65 millas / 105km p/h.
12) Quite el cargador cuando no se esté utilizando el vehículo.
13) Cuando vaya a limpiar la rejilla, sólo utilice limpiadores solubles en agua.
14) Es probable que no se puedan utilizar los limpiadores del parabrisas trasero cuando el cargador esté colocado en el vehículo.
15) Es responsabilidad del usuario final asegurarse de que el uso de este producto cumpla con todas las leyes locales y estatales.
16) Para prevenir daños parciales, asegure las llantas delanteras de las bicicletas (se recomienda la parte #3033)
ADVERTENCIAYRENUNCIA:
Este cargador ha sido diseñado para transportar bicicletas con vehículos específicos.Antes de instalar, el usuario debe leer y seguir las recomendaciones e instrucciones de la
Guía de Compatibilidad Vehículo / Cargador (disponible por medio del distribuidor Saris). Las recomendaciones de ajuste están basadas en las características estándar de los
vehículos; es probable que las características opcionales afecten a las recomendaciones. El usuario debe instalar el cargador de manera correcta en el vehículo, revisar dicha
instalaciónantesde cada usoeinspeccionarlas partes delcargadorparaver si noestándesgastadas.La instalación delcargador en elvehículoescrítica y estáfueradelcontrol
del productor. El productor y el vendedor expresamente renuncian a cualquier responsabilidad por lesiones personales, daños o pérdidas de propiedades, ya sean directos,
indirectos o incidentales que resulten de la instalación incorrecta, uso inadecuado, mantenimiento inadecuado o descuido de este cargador.
ADVERTENCIA:
Garantizamosalprimerconsumidorqueesteproductono tendrádefectosensusmaterialesolamanodeobraporunperiododeunañoapartirdelafechade compra. (Por favor
conserveelrecibodecompraparaquelleveunregistro).Cualquierproductoopartedelmismoqueseencuentre defectuoso dentrode ese periodo, será cambiadosincargopara
usted, provisto que: (1) no se haya dado un uso incorrecto al producto; (2) no se hayan hecho alteraciones o modificaciones; (3) su falla resulte de un defecto en el material o la
mano de obra y del desgaste normal que se espera con el uso de este producto y; (4) el producto o parte sea entregado, con importe de flete previamente pagado, a Grabe
Products. La única obligación del productor será cambiar aquellos productos o partes que se comprueben defectuosos.
12-15”
4 AJUSTE FINAL
•Vuelva a apretar las correas con las bicicletas en el cargador.
•Anudetodaslascorreascontralashebillasparaprevenirquesedeslicen(Figura
11).
•Siustednecesita volver aenrollarcualquiera de lascorreascon gancho, sigala
Figura 12 y enrolle la correa del frente hacia atrás de la hebilla.
•En casos únicos, la correa del amortiguador no será lo suficiente larga para
asegurareltubodelasiento.Siestoocurre,porfavorllameaSarisal1-800-783-
7257paraordenarunacorreaadicionalparaelamortiguador#10677.Parainstalar
la correa, enrolle las correas del amortiguador de extremo a extremo. Véase la
sección 3 para las instrucciones acerca de las hebillas.
Figura 11 Figura 12
5 REVISE LAS CORREAS Y LA ESTABILIDAD
Cuando esté utilizando el producto, vuelva a revisar su instalación.
•Durantelaprimeravezquelouse,revisedespuésde30minutoso30millas
/ 48 kilómetros.
•Después de esa ocasión, revise cada 200 millas / 320 kilómetros.
•Revise con más frecuencia cuando maneje sobre caminos con baches.
•En caso de que se muevan o deslicen las bicicletas, revise
INMEDIATAMENTE.
Asegúrese de que todas las correas estén en tensión y anudadas
firmemente contra las hebillas.
