Sav 244.70 User manual

Version 1.0 just experts.
SAV244.70/244.71/244.72/244.73/244.74/244.76/244.99
ELEKTRO-PERMANENT-
RUNDMAGNETE
ELECTRO PERMANENT
MAGNETIC CIRCULAR CHUCKS
BETRIEBSANLEITUNG .OPERATING INSTRUCTIONS

Originalbetriebsanleitung – Aufbewahren zum Nachschlagen!
Translation of the original operating instructions – retain for reference!

Version 1.0 [3]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
INHALTSVERZEICHNIS
1 Einführung ................................................................................................... 4
1.1 Herstellerangaben ..................................................................................... 4
1.2 Zeichenerklärung ...................................................................................... 5
1.3 Garantiebedingungen, Gewährleistung und Haftung .................................... 7
1.4 Copyright ................................................................................................. 7
1.5 Lieferung und Lieferumfang ........................................................................ 7
2 Sicherheit ..................................................................................................... 8
2.1 Bestimmungsgemäße Verwendung ........................................................... 10
2.2 Personalqualifikation ................................................................................ 11
2.3 Persönliche Schutzausrüstung .................................................................... 11
3 Technische Daten ...................................................................................... 12

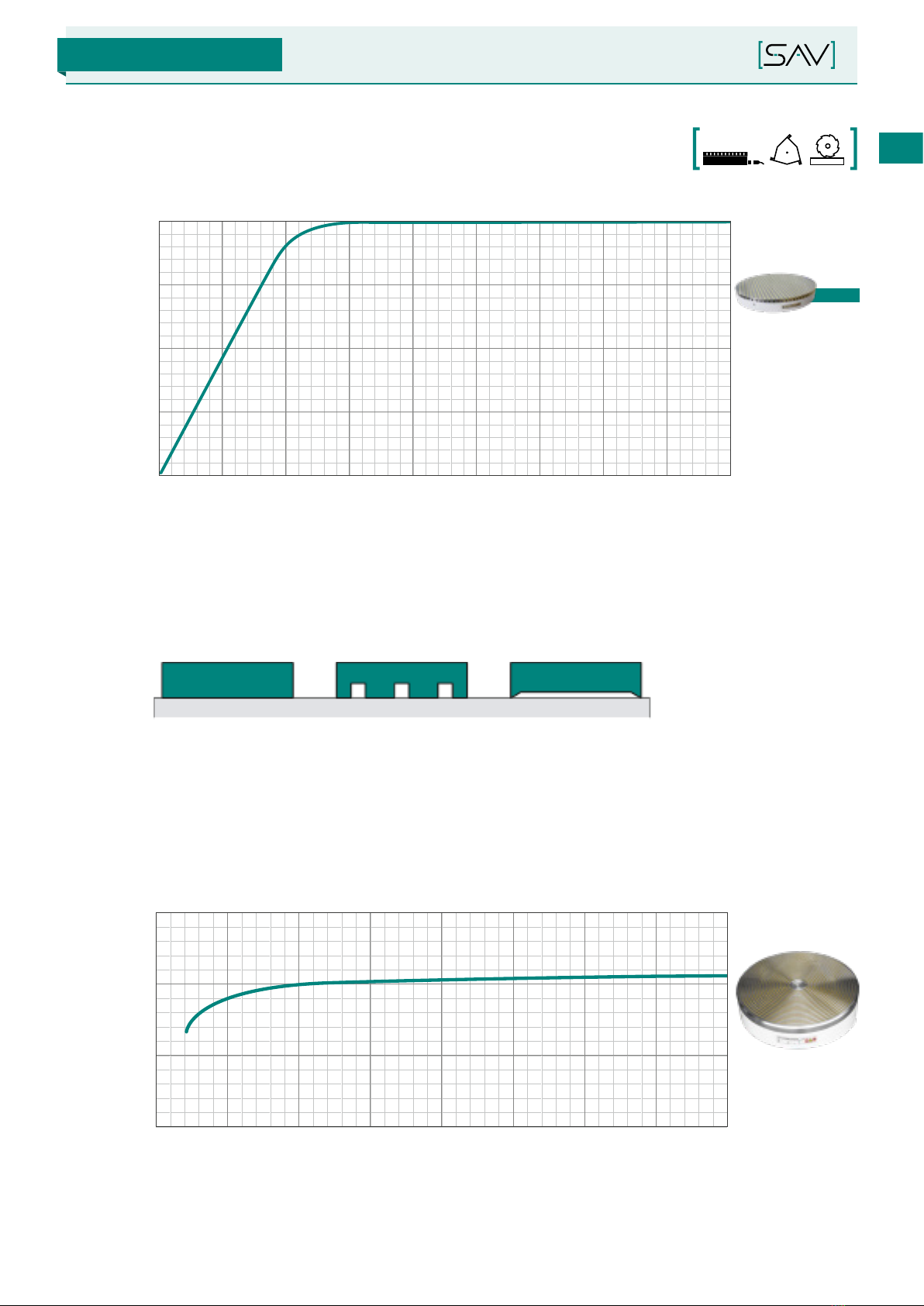

3.1 Haftkräfte ............................................................................................... 14
3.1.1 Nennhaftkraft, Verschiebekraft und Polteilung ................................... 14
3.1.2 Einflüsse auf die magnetische Haftkraft ............................................ 15
3.2 Typenschild ............................................................................................ 24
4 Transport und Lagerung ........................................................................ 25
5 Montage .................................................................................................... 27
6 Betrieb ....................................................................................................... 29
6.1 Spannen ................................................................................................ 31
6.2 Lösen ..................................................................................................... 32
7 Wartung und Instandhaltung ............................................................... 33
8 Störungssuche .......................................................................................... 34
9 Demontage und Entsorgung ................................................................. 35
10 EU-Konformitätserklärung .................................................................... 36

Version 1.0
[4]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 1 EINFÜHRUNG
1 EINFÜHRUNG
Diese Anleitung richtet sich an Hersteller, Aufsteller, Betreiber sowie das Bedien- und Wartungspersonal von An-
lagen, in denen die Elektro-Permanent-Rundmagnete verwendet werden. Die Anleitung ist Bestandteil des Lieferum-
fanges der Elektro-Permanent-Rundmagnete.
Diese Betriebsanleitung enthält Informationen zu Bereichen wie den technischen Daten, Informationen zur Sicher-
heit, zur ordnungsgemäßen und sachgerechten Verwendung sowie zur Bedienung und Wartung, die sich auf die
Elektro-Permanent-Rundmagnete beziehen.
Es werden hier allerdings auch einige Informationen über potenzielle Risiken im Zusammenspiel mit der übergeord-
neten Maschine gegeben. Der Hersteller und Betreiber der Gesamtmaschine soll hiermit in die Lage
versetzt werden, mögliche Risiken im Betrieb der Gesamtmaschine zu erkennen, die sich aus der
Verwendung der Elektro-Permanent-Rundmagnete ergeben.
HINWEIS!
Die Betriebsanleitung ist frei zugänglich und griffbereit am Einsatzort der
Elektro-Permanent-Rundmagnete aufzubewahren. Die Betriebsanleitung ist
von jeder Person zu lesen, zu verstehen und anzuwenden, die mit folgenden
Arbeiten an den Elektro-Permanent-Rundmagneten beauftragt ist:
■Transport und Lagerung
■Montage und Inbetriebnahme
■Bedienung und Betrieb
■Wartung und Instandhaltung
■Außerbetriebnahme und Entsorgung
HINWEIS!
Diese Anleitung wird Teil des Dokumentensatzes, der auch die Dokumente
der übergeordneten Anlagenteile und Maschinen enthält und zusammen mit
diesen gilt.
1.1 Herstellerangaben
SAV GmbH
Gundelfinger Straße 8
90451 Nürnberg
Telefon: [phone]
Fax: [phone]
E-Mail: [e-mail]
Web: www.sav.de

Version 1.0 [5]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
1 EINFÜHRUNG
1.2 Zeichenerklärung
In dieser Betriebsanleitung sind alle beschriebenen Situationen mit Warn-, Gefahren- und Verbotshinweisen
versehen, die die Sicherheit von Personen, die Sicherheit und Funktion von Maschinen sowie die Elektro-
Permanent-Rundmagnete betreffen. Für die unterschiedlichen Warnungen, Verbote und Gebote gelten die
folgenden Piktogramme. Des Weiteren wird mit einem Signalwort-Panel eine Gefährdungsstufe zugeordnet:
Warnsymbole
Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor magnetischem Feld
Warnung vor herabfallenden Gegenständen
Warnung vor Quetschgefahr
Verbotssymbole
Schalten verboten
kein Zutritt für Personen mit Herzschrittmachern oder
implantierten Defibrillatoren
kein Zutritt für Personen mit Implantaten aus Metall
Mitführen von Metallteilen oder Uhren verboten
Mitführen von magnetischen oder elektronischen Datenträgern verboten

Version 1.0
[6]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 1 EINFÜHRUNG
Gebotssymbole
Allgemeines Gebotszeichen
Informationszeichen
Augenschutz benutzen
Fußschutz benutzen
Handschutz benutzen
Gefährdungsstufen
GEFAHR! GEFAHR!
Dieser Hinweis kennzeichnet eine Gefahr mit hohem Risiko. Werden die
Sicherheitsbestimmungen nicht beachtet, kann die Gefahr Tod oder schwere
Körperverletzung zur Folge haben.
WARNUNG! WARNUNG!
Dieser Hinweis kennzeichnet eine Gefahr mit mittlerem Risiko. Werden die
Sicherheitsbestimmungen nicht beachtet, kann die Gefahr möglicherweise
Tod oder schwere Körperverletzung zur Folge haben.
ACHTUNG! ACHTUNG!
Dieser Hinweis warnt vor einer Situation, die zu Schäden oder Zerstörung
von Sachgegenständen führen kann, wenn sie nicht vermieden wird.
HINWEIS!
Dieser Hinweis hebt nützliche Tipps und Empfehlungen sowie Informationen
für einen effizienten und störungsfreien Betrieb hervor.

Version 1.0 [7]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
1 EINFÜHRUNG
1.3 Garantiebedingungen, Gewährleistung und Haftung
Auf unsere Geräte wird eine Garantie von einem Jahr ab dem Rechnungsdatum gewährt. Diese Garantie be-
schränkt sich auf den Ersatz von Teilen, bei denen ein Defekt festgestellt wurde.
Die Gewährleistungsgarantie für alle SAV-Produkte beschränkt sich ausschließlich auf Lieferungen innerhalb der
Bundesrepublik Deutschland. Bei Lieferungen außerhalb der Bundesrepublik Deutschland werden die durch den
Auslandseinsatz entstehenden Mehrkosten berechnet.
Von der Garantie ausgeschlossen sind:
■Defekte, die durch den Anschluss an andere als die auf dem Geräteschild angegebenen Spannungen hervorge-
rufen wurden.
■Alle Arten des Verschleißes und der Abnutzung, die auf einen unsachgemäßen Einsatz ohne Berücksichtigung
der Anweisungen der Betriebsanleitung zurückzuführen sind.
■Schäden an Sicherungen, Kontrollleuchten und Relais.
■Stillstandszeiten der Maschine können nicht berechnet werden.
Für Gewährleistung und Haftung gelten die Allgemeinen Geschäftsbedingungen des Herstellers. Die AGBs stehen
auf unserer Homepage zum Download zur Verfügung.
Der Hersteller schließt Gewährleistung und Haftungsansprüche bei Personen- und Sachschäden aus, wenn sie auf
eine oder mehrere der folgenden Ursachen zurückzuführen sind:
■Nicht bestimmungsgemäße Verwendung der Elektro-Permanent-Rundmagnete
■Nichtbeachtung der Hinweise, Gebote und Verbote der Betriebsanleitung
■Eigenmächtige bauliche Veränderungen der Elektro-Permanent-Rundmagnete
■Mangelhafte Überwachung von Teilen, die Verschleiß unterliegen
■Nicht sachgemäß und nicht rechtzeitig durchgeführte Wartungs- und Instandhaltungsarbeiten
Um möglichst schnelle Garantie- und Reparaturleistungen zu ermöglichen, bitten wir, beim Schriftverkehr immer die
SAV-Klassifizierungs-Nummer und die SAV-Kommissions-Nummer sowie die Magnet-Nummer anzugeben.
1.4 Copyright
Diese Betriebsanleitung ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Die Vervielfältigung dieser Betriebs-
anleitung, auch auszugsweise, ist nur mit Genehmigung der SAV GmbH gestattet. Zuwiderhandlungen verpflichten
zu Schadensersatz und können strafrechtliche Folgen haben.
1.5 Lieferung und Lieferumfang
Kontrollieren Sie nach Lieferung, ob der Rundmagnet unbeschädigt und komplett geliefert wurde.
Bitte nehmen Sie Kontakt zu uns auf, falls eventuelle Mängel vorhanden sind.
Der Lieferumfang beinhaltet:
■Rundmagnet
■Betriebsanleitung Rundmagnet (steht auf unserer Homepage zum Download zur Verfügung.)
■Betriebsanleitung Umpol-Steuergerät (falls im Bestellumfang; steht auf unserer Homepage zum Download zur
Verfügung)
■Betriebsanleitung Schleifringkörper und Kohlebürstenhalter (falls im Bestellumfang; steht auf unserer Homepage
zum Download zur Verfügung)

Version 1.0
[8]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 2 SICHERHEIT
2 SICHERHEIT
HINWEIS!
Alle Personen, die an Werkzeugmaschinen o. Ä. mit der Bedienung, War-
tung und Pflege der Rundmagnete zu tun haben, müssen entsprechend quali-
fiziert sein und die Betriebsanleitung genau beachten. Die Betriebsanleitung
umfasst alle Auskünfte, die für eine sichere und optimale Benutzung der
Magnete erforderlich sind. Es geht dabei nicht nur um die Funktionssicher-
heit der Rundmagnete, sondern auch um Ihre persönliche Sicherheit.
Warnzeichen und Anweisungen dürfen vom Rundmagneten nicht entfernt
werden!
GEFAHR! Gefahr durch starkes Magnetfeld!
Für Personen mit Herzschrittmachern, implantierten, elektronischen medizini-
schen Geräten, aktiven Implantaten oder ferromagnetischen Fremdkörpern
besteht Verletzungs- und Lebensgefahr im Expositionsbereich des Magnet-
feldes.
■Mindestabstand 2m!
■Über den Einsatz von Personen mit Herzschrittmachern, aktiven Implanta-
ten oder ferromagnetischen Fremdkörpern an Maschinen mit Spannmag-
neten muss individuell und nach ärztlichem Rat entschieden werden. Ggf.
Messungen durchführen.
■In jedem Fall muss der Gefahrenbereich so eingegrenzt werden, dass der
Basisgrenzwert von 0,5mT unterschritten wird.
■Die im Expositionsbereich des Magnetfeldes gültigen Grenzwerte nach
BGVB11, Anlage2 werden nicht überschritten.
- Spitzenwerte für Kopf oder Rumpf: 2,000T
- Mittelwert für 8h Ganzkörperexposition: 0,212T
- Spitzenwert für Extremitäten: 5,000T
- Da die magnetische Sättigung für St37 bei 1,6 – 1,9T liegt und das
Magnetfeld im Nahbereich der Polplatte konzentriert ist, werden die
oben genannten Grenzwerte im Bereich >10cm nicht überschritten.
- Nach Informationen des Bayer. Landesamtes für Umwelt bzw. der Ver-
ordnung des Bundes EMFV vom 15.11.2016 ergeben sich bei magneti-
schen Gleichfeldern <2T keine nachteiligen gesundheitlichen Effekte.

Version 1.0 [9]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
2 SICHERHEIT
GEFAHR! Gefahr durch Stromschlag!
Die magnetische Haltekraft wird mittels Stromimpuls ein- und ausgeschaltet.
Elektro-Permanent-Rundmagnete arbeiten mit hohen Auf- und Entmagneti-
sier-Spannungen. Ein elektrischer Schlag kann zum Tod oder zu schweren
Verletzungen führen.
■Anschlussdose und Gummikabel unbedingt vor Beschädigung schützen.
■Um Störungen und Gefahren für den Bediener auszuschließen, ist vor
allem bei Nassarbeit und im Besonderen nach Reparaturarbeiten auf die
Abdichtung der Anschlussdose zu achten. Gleiches gilt für Steckverbin-
der, Stromüberträger bzw. Schleifringkörper und Kohlebürstenhalter.
■Ein Elektro-Anschluss darf nur von einer ausgebildeten Elektrofachkraft
(nach VDE1000 Teil10) durchgeführt werden. Im Übrigen sind die Be-
stimmungen der VDE0100 einzuhalten.
■Elektroarbeiten sind nur bei abgeschalteter Netzspannung zulässig.
■Falls der Magnet einen Steckverbinder besitzt, diesen erst ziehen, wenn
der Entmagnetisierzyklus komplett abgeschlossen und die rote Melde-
leuchte dauerhaft an ist. Gefahr durch Lichtbogen.
GEFAHR! Quetschgefahr!
Beim Aufsetzen ferromagnetischer Teile auf den eingeschalteten Magneten
besteht Quetschgefahr.
■Werkstücke immer im unmagnetischen Zustand positionieren.
■Durch die Verwendung nicht magnetischer Werkzeuge kann die Gefahr
von Quetschungen oder ähnlichen Verletzungen ausgeschlossen werden.
GEFAHR! Gefahr durch weggeschleuderte Gegenstände!
Durch fehlerhafte Bedienung können Gegenstände weggeschleudert werden
und schwerste Verletzungen bis hin zum Tod verursachen.
■Der Maschinenbediener muss durch eine geeignete, maschinenseitige
Abschirmung geschützt sein. Diese ist so auszulegen, dass die kinetische
Energie des Teils aufgenommen werden kann.
■Der Rundmagnet muss sicher auf der Arbeitsplatte der Werkzeugmaschi-
ne befestigt sein. Kontrolle nach Montage!
■Die maximal zulässige, angegebene Drehzahl muss eingehalten werden
(siehe Kapitel3 „Technische Daten“).
■Die Polplatte und das Werkstück müssen sauber sein, sodass eine maxi-
male magnetische Haftung möglich ist. Luftspalte verringern die magneti-
sche Haftung! Polplatte und Werkstück vor dem Aufsetzen reinigen!
■Haben die Werkstücke einen hohen nicht magnetischen Werkstoffanteil,
ist die Haftung des Werkstückes auf dem Rundmagneten verringert, wie
z. B. bei hohen Anteilen von Nickel oder Gusseisen. Die Haftkraft ist
eventuell zu berechnen.
■Der Rundmagnet darf nicht über 80°C erwärmt werden. Die Magnetisie-
rung des Rundmagneten wird oberhalb dieser Temperatur eliminiert.

Version 1.0
[10 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 2 SICHERHEIT
ACHTUNG! Sachbeschädigung!
Beim Einsatz von Rundmagneten ist auf die beeinflussende oder zerstöreri-
sche Wirkung für elektronische medizinische Geräte, Computer, Uhren und
Datenträger zu achten.
■Elektronische medizinische Geräte, Computer, Uhren und Datenträger
vom Expositionsbereich des Magnetfeldes fernhalten.
Arbeitsplatz
HINWEIS!
Der Arbeitsplatz des Bedieners befindet sich am Bedienfeld der Maschine.
Für eine ausreichende Standsicherheit und Befestigung ist Sorge zu tragen.
Um den Sicherheitsvorschriften für Maschinen zu entsprechen, muss im
Einrichtbetrieb das Anlaufen der Maschine durch entsprechende Sicher-
heitsmaßnahmen unterbunden sein (Freigaberelais, siehe Betriebsanleitung
Steuergerät).
Die Einschaltstellung muss bei elektromagnetischer Spannvorrichtung durch eine Signallampe, bei permanentmag-
netischer Spannvorrichtung durch eine entsprechende Sichtmarke erkennbar sein.
2.1 Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung der Elektro-Permanent-Rundmagnete ist das Halten von Werkstücken in
Werkzeugmaschinen.
Je nach Ausführung der Elektro-Permanent-Rundmagnete sind verschiedene Typen von Werkzeugmaschinen zur
Verwendung geeignet (siehe Kapitel3 „Technische Daten“).
Die Elektro-Permanent-Rundmagnete werden an der Werkzeugmaschine mittels rückseitiger Gewinde bzw. bei
größeren Magneten mit Schrauben in Durchgangsbohrungen befestigt.
Die Rundmagnete sind ausschließlich mit der dazu passenden Steuerung zu betreiben.
Hierzu auch beiliegende Bedienungsanleitungen für Umpol-Steuergerät beachten! Beim Betrieb des Rundmagneten
sind die einschlägigen Unfall-Verhütungs-Vorschriften zu berücksichtigen. Reparaturen dürfen nur vom Hersteller
durchgeführt werden.
Technische Daten und Umgebungsbedingungen sind unbedingt einzuhalten (siehe Kapitel3 „Technische Daten“).

Version 1.0 [11 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
2 SICHERHEIT
Einsatzbedingungen
Der Einsatz ist auf die unten aufgelisteten Bedingungen zu beschränken bzw. in anderen Fällen ist Rücksprache mit
dem Hersteller zu halten.
■Luftspalt zwischen Werkstück und Polplatte z. B. durch Unebenheiten, raue Oberflächen, Schmutz und Grate
möglichst vermeiden.
■Dünne Werkstücke möglichst vermeiden.
■Kleine Auflagefläche des Werkstücks vermeiden.
■Werkstückmaterial mit möglichst hohem ferromagnetischen Legierungsanteil (z. B. Fe und Co) einsetzen. Bei rost-
freien Stählen, Gusseisen oder hohem Nickelanteil reduzieren sich die Haftkräfte erheblich.
■Die Elektro-Permanent-Rundmagnete sind nur für die Verwendung in Innenräumen vorgesehen.
2.2 Personalqualikation
Das Mindestalter des Personals beträgt 18Jahre.
Das Personal muss die Wechselwirkungen mit der übergeordneten Maschine / Anlage sowie möglichen anderen
Maschinen- und Anlagenteilen kennen und verstehen.
Das Personal ist mit den Vorschriften zu Arbeitssicherheit und Unfallverhütung vertraut.
Bedienpersonal
Um mögliche Fehler und Gefährdungen auszuschließen, dürfen mit den Rundmagneten nur autorisierte Personen
arbeiten. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich.
HINWEIS!
Die Zuständigkeiten für unterschiedliche Tätigkeiten an der Maschine müssen
klar festgelegt und eingehalten werden. Der Betreiber muss dem Bediener
die Bedienungsanleitung zugänglich machen und sich vergewissern, dass
der Bediener sie gelesen und verstanden hat. Hierzu auch Bedienungsanlei-
tungen für Magnet-Spannplatte, Umpol-Steuergerät, Schleifringkörper und
Kohlebürstenhalter beachten.
Fachpersonal
Die Elektro-Permanent-Rundmagnete dürfen nur von unterwiesenem und autorisiertem Fachpersonal mit
entsprechender Ausbildung (z. B. Schlosser, Mechaniker) gewartet, instand gehalten und repariert werden.
Das Fachpersonal muss die Betriebsanleitung gelesen und verstanden haben.
2.3 Persönliche Schutzausrüstung
Immer Schutzbrille zum Schutz gegen abgeschleuderte Späne tragen.
Bei allen Arbeiten Sicherheitsschuhe und Schutzhandschuhe tragen.
Schutzbrille
tragen
Schutzhandschuhe
tragen
Sicherheitsschuhe
tragen

Version 1.0
[12 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 3 TECHNISCHE DATEN
3 TECHNISCHE DATEN
Magnet
SAV 244.70 SAV 244.71 SAV 244.72 SAV 244.73 SAV 244.74 SAV 244.76
Einsatz
Schleifen
Drehen
Schleifen
Drehen
Schleifen
Drehen
Schleifen Schleifen
Drehen
Schleifen
Drehen
Polteilung P Radial-
Polteilung
Radial-
Polteilung
Ring-Polteilung,
4,5mm, 9mm
und 18mm
Parallel-
Polteilung,
4mm
Parallel-
Polteilung,
28mm
Radial-
Polteilung
für Werkstücktoleranzen < 0,01 mm < 0,01 mm < 0,01 mm < 0,01 mm < 0,01 mm < 0,01 mm
für Werkstückformen dünne Ringe dünne Ringe
zum Hartdrehen
dünne Teile,
Mehrfach-
belegung
dünne Teile dünnere Teile
(hohe Haftkräfte)
Kombinations-
futter
min. Werkstückdicken
min. Breite =
35% Polteilung
am Teilkreis-
durchmesser;
siehe auch
Kap.3.1.2
min. Breite =
35% Polteilung
am Teilkreis-
durchmesser;
siehe auch
Kap.3.1.2
2mm bei
P=4,5mm
4mm bei
P=9mm
8mm bei
P=18mm
2 mm 8 mm
min. Breite =
35% Polteilung
am Teilkreis-
durchmesser;
siehe auch
Kap.3.1.2
min.
Werkstückabmaße*
Magnetisch aktive Bereiche
nach Datenblatt beachten.
Diese sind im Internet unter
www.sav.de downloadbar.
45 × 45 mm 40 × 40 mm 50 × 50 mm
Magnetisch
aktive Bereiche
nach Datenblatt
beachten.
Diese sind im
Internet unter
www.sav.de
downloadbar.
max.
Drehzahl in
1/min bei
Durchmesser
ø 100 5000
ø 150 3800
ø 200 2800
ø 250 2200
ø 300 1900
ø 400 1400
ø 500 1100
ø 600 900
ø 700 800
ø 800 700
ø 1000 550
ø 1200 450
ø 1400 400
ø 1500 360
ø 1600 340
ø 1800 300
ø 2000 260
ø 2500 200
ø 3000 180
ø 4000 120
Gewicht Das Gewicht ist abhängig von Typ und Größe des Rundmagneten. Siehe Katalog für Details.
* Magnetisch aktive Bereiche nach Datenblatt beachten. Diese sind im Internet unter www.sav.de downloadbar.

Version 1.0 [13 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
3 TECHNISCHE DATEN
SAV-Klassifizierungs-Nr.: 244.70 / .71 / .72 / .73 / .74 / .76 / .99
max. Werkstücktemperatur: 80 °C
max. Umgebungstemperatur: 45 °C
min. Zyklusdauer: 3 min
Schutzart: IP 65
Sonderspezifikationen 244.99: Bitte Anlage beachten (bei Sonderausführung)
Haftkraft
Alle Elektro-Permanent-Rundmagnete besitzen einen magnetisch aktiven Durchmesser-Bereich. Die Haftkraft ist
daher ausschließlich innerhalb des durch die Messingpolteilung gegebenen Bereichs vorhanden. Bitte hierzu auch
Katalogunterlagen, Internet-Seiten bzw. Anlage beachten.
Magnet
SAV 244.70 SAV 244.71 SAV 244.72 SAV 244.73 SAV 244.74 SAV 244.76
Polteilung P Radial-
Polteilung
Radial-
Polteilung
Ring-Polteilung,
4,5mm, 9mm
und 18mm
Parallel-
Polteilung,
4mm
Parallel-
Polteilung,
28mm
Radial-
Polteilung
Abnutzbarkeit der
Polplatte 8 mm 8 mm 8 mm 8 mm 8 mm 8 mm
Nennhaftkraft 120 N/cm 170 N/cm 100 N/cm 100 N/cm 150 N/cm 170 N/cm
Nennspannung
210VIMP
bis ø400mm
360VIMP
über ø400mm
360VIMP
210VIMP
bis ø500mm
360VIMP
über ø500mm
360VIMP 360VIMP 360VIMP
Max. Imp. Strom
30A
bis ø800mm
60A
für ø1000mm
60×2A
bis ø1600mm
30A
bis ø800mm
60A
für ø1000mm
60×2A
bis ø1600mm
30A
bis ø800mm
60A
für ø1000mm
60×2A
bis ø1600mm
30A
bis ø500mm
60A
bis ø800mm
60A
bis ø600mm
60×2A
bis ø1000mm
30A
bis ø800mm
60A
für ø1000mm
60×2A
bis ø1800mm
Kabel-
quer-
schnitt
für 30A 3 x 1,5 mm²
für 60A 3 x 2,5 mm²
für 60×2 A 5 x 2,5 mm²
Die angegebene Nennhaftkraft pro Werkstückfläche bezieht sich auf ein Prüfwerkstück mit 100x100x40mm aus
St 37 mit geschliffener Oberfläche. Liegen dem Anwendungsfall andere Bedingungen zugrunde, so reduzieren sich
die erreichbaren Haftkräfte unter Umständen erheblich.
Aufstellplan
Bitte aktuelle Katalog-Datenblätter in Druckform bzw. im Internet beachten (www.sav.de).
Weitere technische Daten für Sonderanfertigungen können der Anlage entnommen werden.

Version 1.0
[14 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 3 TECHNISCHE DATEN
3.1 Haftkräfte
3.1.1 Nennhaftkraft, Verschiebekraft und Polteilung
Haft- und Verschiebekräfte in der Magnettechnik
Polteilung, Werkstückform, Oberflächenqualität und Werkstoff haben großen Einfluss auf die Haft- und Verschiebe-
kraft eines Werkstückes.
a) Die Haftkraft ist die Abreißkraft eines aufgespannten Werkstückes senkrecht zur Aufspannfläche.
b) Die Verschiebekraft ist die zum Verschieben eines Werkstücks erforderliche Kraft parallel zur Aufspannflä-
che. Die Verschiebekraft beträgt je nach Oberflächenqualität ca. 15 bis 30% der Haftkraft. Sie ist abhängig von
der Oberflächenrauheit und Adhäsion.
Soweit nicht nähere Hinweise vorhanden, gelten die bei unseren Produkten angegebenen Nennhaftkräfte für ein
Prüfwerkstück aus St37, geschliffen, mit den Abmessungen 100 x 100 x 40mm.
Magnet
Haftkraft
Verschiebekraft
Abb. 1: Haft- und Verschiebekräfte bei Magnet-Spannplatten
Definition Polteilung
Um eine gleichmäßige Haftkraft über der gesamten Aufspannfläche zu erreichen und auch kleine Werkstücke zu
spannen, werden Spannmagnete mit verschiedenen Polteilungen und Polabständen gefertigt. Die Spannfläche
wird also abwechselnd mit Nord- und Südpolen ausgelegt. Der Polspalt besteht aus unmagnetischem Material wie
Messing oder Kunststoff.
N N NS S S
Polspalt Polabstand P
Abb. 2: Denition von Polspalt und Polabstand bei Magnet-Spannplatten

Version 1.0 [15 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
3 TECHNISCHE DATEN
3.1.2 Einflüsse auf die magnetische Haftkraft
Haftkraft und Werkstückdicke
Das Magnetfeld im aufgelegten Werkstück bildet in etwa Halbkreise von einem Pol zum nächsten.
NN N
S S S
Werkstück Magnet
Abb. 3: Kraftlinienverlauf bei Werkstückdicken > Polabstand
NNN
SSS
Werkstück Magnet
Abb. 4: Kraftlinienverlauf bei Werkstückdicken < Polabstand
Ist die Werkstückdicke wesentlich geringer als der Polabstand, so wird das Magnetfeld vom Werkstück nicht ganz
absorbiert. Dadurch reduziert sich die Haftkraft. Wenn alle Kraftlinien innerhalb des Werkstücks verlaufen, werden
die besten Haftkräfte erreicht. Als Richtwert kann gelten, dass bis Werkstückdicken >40% der echten Polteilung
keine Minderung der Haftkraft auftritt.
Durch größere Polabstände erzielt man für dickere und rohe Werkstücke eine größere Tiefenwirkung des Magnet-
feldes und somit für derartige Teile eine größere Haftkraft.
Die min. Werkstückdicken sind zu beachten (siehe Kapitel3 „Technische Daten“).

Version 1.0
[16 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 3 TECHNISCHE DATEN
Werkstückdickenverhalten EP-Rundmagnete mit
Radialpolteilung
EP
Für Rundmagnete mit Radialpolteilung ist die minimale Werkstückdicke abhängig von der Polpaarigkeit Pp und dem
Werkstückdurchmesser. Die Werte können den folgenden Diagrammen entnommen werden:
SAV 244.70 minimale Werkstückdicke Rundmagnete mit Radialpolteilung
Werkstückdurchmesser in mm
min. Werkstückdicke in mm
0250 500 750 1000 1250 1500 1750 2000
60
50
40
30
20
10
0
Pp=3 Pp=4 Pp=6 Pp=8 Pp=12 Pp=16
Pp=18
SAV 244.70 minimale Werkstückdicke Rundmagnete mit Radialpolteilung
Werkstückdurchmesser in mm
min. Werkstückdicke in mm
0500 1000 1500 2000 2500 3000 3500 4000
60
50
40
30
20
10
0
Pp=16 Pp=20 Pp=24 Pp=28 Pp=32
Pp=36

Version 1.0 [17 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
3 TECHNISCHE DATEN
SAV 244.71 / .76 minimale Werkstückdicke Rundmagnete mit Radialpolteilung
Werkstückdurchmesser in mm
min. Werkstückdicke in mm
0250 500 750 1000 1250 1500 1750 2000
70
60
50
40
30
20
10
Pp=3 Pp=4 Pp=6 Pp=8 Pp=12 Pp=16
Pp=18
SAV 244.71 / .76 minimale Werkstückdicke Rundmagnete mit Radialpolteilung
Werkstückdurchmesser in mm
min. Werkstückdicke in mm
0500 1000 1500 2000 2500 3000 3500 4000
70
60
50
40
30
20
10
Pp=16 Pp=20 Pp=24 Pp=28 Pp=32
Pp=36

Version 1.0
[18 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 3 TECHNISCHE DATEN
Werkstückdickenverhalten Rundmagnete Ringpol- und
Parallelpolteilung
EP
SAV 244.72 Werkstückdickendiagramm Ringpolteilung
P = 18
P = 9
P = 5,5
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
012 45678 93
SAV 244.73 Werkstückdickendiagramm Feinpolteilung 4 mm
Werkstückdicke in mm
P = 4
Haftkraft in %
0
100
75
50
25
012 45678 93

Version 1.0 [19 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99
DE
3 TECHNISCHE DATEN
Werkstückdickenverhalten EP-Rundmagnete EP
SAV 244.74 Werkstückdickendiagramm Parallelpolteilung Hochenergiesystem 28 mm
Werkstückdicke in mm
P = 28
Haftkraft in %
0
100
75
50
25
0 5 10 15 20 25 30 35 40 45
Haftkraft und Kontaktfläche
Als Kontaktfläche ist jene Fläche des Werkstücks anzusehen, welche die Magnetoberfläche tatsächlich berührt.
durchgehender Kontakt unterbrochener Kontakt Linienkontakt
100 % 60 % 15 %
Abb. 5: Grobe Veranschaulichung der Haftkraftminderung durch ungünstige Werkstückformen
Im Weiteren ist die Haftkraft von der ferromagnetischen Kontaktfläche von Werkstück zu Polfläche abhängig.
Bei Magneten mit Radialpolteilung (SAV 244.70 / .71 und .76) nimmt der prozentuale Messinganteil bei kleineren
Durchmessern abhängig von der Polpaarigkeit Pp zu. Ähnliches gilt für Magnete mit Ringpolteilung (SAV 244.72).
Die Nennhaftkräfte sind in Abhängigkeit vom Werkstückdurchmesser unten dargestellt.
SAV 244.72 Haftkraftverteilung Ringpolteilung
Werkstückdurchmesser in mm
Nennhaftkraft in N/cm
60
120
100
80
0 200 400 600 800 1000 1200 1400 1600

Version 1.0
[20 ]
SAV 244.70 / .71 / .72 / .73 /
.74 / .76 / .99 3 TECHNISCHE DATEN
Nennhaftkraft EP-Rundmagnete mit Radialpolteilung EP
SAV 244.70 Nennhaftkraft Rundmagnete mit Radialpolteilung ohne T-Nut bei dünnem Ring
100
160
180
140
120
0 250 500 750 1000 1250 1500 1750 2000
Pp=3 Pp=4 Pp=6 Pp=8 Pp=12 Pp=16
Pp=18
Werkstückdurchmesser in mm
Nennhaftkraft ohne T-Nut in N/cm
SAV 244.70 Nennhaftkraft Rundmagnete mit Radialpolteilung ohne T-Nut bei dünnem Ring
100
160
180
140
120
0 500 1000 1500 2000 2500 3000 3500 4000
Pp=20 Pp=24 Pp=28
Pp=36
Pp=32
Werkstückdurchmesser in mm
Nennhaftkraft ohne T-Nut in N/cm
