Sav SAV 220.76 User manual

ELEKTRO-PERMANENT-
MAGNET-SPANNPLATTEN
ELECTRO PERMANENT
MAGNETIC CHUCKS
BETRIEBSANLEITUNG .OPERATING INSTRUCTIONS
Version 1.0 just experts.
SAV 220.76 und SAV 242.92
SAV 243.70 / 243.71 / 243.72 / 243.73 / 243.76 /
243.77 / 243.78 / 243.79 / 243.80 / 243.99

Originalbetriebsanleitung – Aufbewahren zum Nachschlagen!
Translation of the original operating instructions – retain for reference!

Version 1.0 [3]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
INHALTSVERZEICHNIS
1. Einführung ................................................................................................... 4
1.1 Herstellerangaben ..................................................................................... 4
1.2 Zeichenerklärung ...................................................................................... 5
1.3 Garantiebedingungen, Gewährleistung und Haftung .................................... 7
1.4 Copyright ................................................................................................. 7
1.5 Lieferung und Lieferumfang ........................................................................ 7
2. Sicherheit ..................................................................................................... 8
2.1 Bestimmungsgemäße Verwendung ........................................................... 10
2.2 Personalqualifikation ................................................................................ 11
2.3 Persönliche Schutzausrüstung .................................................................... 11
3. Technische Daten ...................................................................................... 12
3.1 Haftkräfte ............................................................................................... 15
3.1.1 Nennhaftkraft, Verschiebekraft und Polteilung ................................... 15
3.1.2 Einflüsse auf die magnetische Haftkraft ............................................ 16
3.2 Typenschild ............................................................................................ 26
4. Transport und Lagerung ........................................................................ 27
5. Montage .................................................................................................... 28
6. Betrieb ....................................................................................................... 30
6.1 Spannen ................................................................................................ 32
6.2 Lösen ..................................................................................................... 32
7. Wartung und Instandhaltung ............................................................... 33
8. Störungssuche .......................................................................................... 35
9. Demontage und Entsorgung ................................................................. 37
10. EG-Konformitätserklärung .................................................................... 38

Version 1.0
[4]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 1 EINFÜHRUNG
1. EINFÜHRUNG
Diese Anleitung richtet sich an Hersteller, Aufsteller, Betreiber sowie das Bedien- und Wartungspersonal von An-
lagen, in denen die Elektro-Permanent-Magnet-Spannplatten verwendet werden. Die Anleitung ist Bestandteil des
Lieferumfanges der Elektro-Permanent-Magnet-Spannplatten.
Diese Betriebsanleitung enthält Informationen zu Bereichen wie den technischen Daten, Informationen zur Sicher-
heit, zur ordnungsgemäßen und sachgerechten Verwendung sowie zur Bedienung und Wartung, die sich auf die
Elektro-Permanent-Magnet-Spannplatten beziehen.
Es werden hier allerdings auch einige Informationen über potenzielle Risiken im Zusammenspiel mit der übergeord-
neten Maschine gegeben. Der Hersteller und Betreiber der Gesamtmaschine soll hiermit in die Lage
versetzt werden, mögliche Risiken im Betrieb der Gesamtmaschine zu erkennen, die sich aus der
Verwendung der Elektro-Permanent-Magnet-Spannplatten ergeben.
HINWEIS!
Die Betriebsanleitung ist frei zugänglich und griffbereit am Einsatzort der
Elektro-Permanent-Magnet-Spannplatten aufzubewahren. Die Betriebs-
anleitung ist von jeder Person zu lesen, zu verstehen und anzuwenden, die
mit folgenden Arbeiten an den Elektro-Permanent-Magnet-Spannplatten
beauftragt ist:
■Transport und Lagerung
■Montage und Inbetriebnahme
■Bedienung und Betrieb
■Wartung und Instandhaltung
■Außerbetriebnahme und Entsorgung
HINWEIS!
Diese Anleitung wird Teil des Dokumentensatzes, der auch die Dokumente
der übergeordneten Anlagenteile und Maschinen enthält und zusammen mit
diesen gilt.
1.1 Herstellerangaben
SAV GmbH
Gundelfinger Straße 8
90451 Nürnberg
Telefon: [phone]
Fax: [phone]
E-Mail: [e-mail]
Web: www.sav.de

Version 1.0 [5]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
1 EINFÜHRUNG
1.2 Zeichenerklärung
In dieser Betriebsanleitung sind alle beschriebenen Situationen mit Warn-, Gefahren- und Verbotshinweisen
versehen, die die Sicherheit von Personen, die Sicherheit und Funktion von Maschinen sowie die Elektro-Permanent-
Magnet-Spannplatten betreffen. Für die unterschiedlichen Warnungen, Verbote und Gebote gelten die folgenden
Piktogramme. Des Weiteren wird mit einem Signalwort-Panel eine Gefährdungsstufe zugeordnet:
Warnsymbole
Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor magnetischem Feld
Warnung vor herabfallenden Gegenständen
Warnung vor Quetschgefahr
Verbotssymbole
Schalten verboten
kein Zutritt für Personen mit Herzschrittmachern oder
implantierten Defibrillatoren
kein Zutritt für Personen mit Implantaten aus Metall
Mitführen von Metallteilen oder Uhren verboten
Mitführen von magnetischen oder elektronischen Datenträgern verboten

Version 1.0
[6]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 1 EINFÜHRUNG
Gebotssymbole
Allgemeines Gebotszeichen
Informationszeichen
Augenschutz benutzen
Fußschutz benutzen
Handschutz benutzen
Gefährdungsstufen
GEFAHR! GEFAHR!
Dieser Hinweis kennzeichnet eine Gefahr mit hohem Risiko. Werden
die Sicherheitsbestimmungen nicht beachtet, kann die Gefahr Tod oder
schwere Körperverletzung zur Folge haben.
WARNUNG! WARNUNG!
Dieser Hinweis kennzeichnet eine Gefahr mit mittlerem Risiko. Werden
die Sicherheitsbestimmungen nicht beachtet, kann die Gefahr möglicher-
weise Tod oder schwere Körperverletzung zur Folge haben.
ACHTUNG! ACHTUNG!
Dieser Hinweis warnt vor einer Situation, die zu Schäden oder Zerstörung
von Sachgegenständen führen kann, wenn sie nicht vermieden wird.
HINWEIS!
Dieser Hinweis hebt nützliche Tipps und Empfehlungen sowie Informationen
für einen effizienten und störungsfreien Betrieb hervor.

Version 1.0 [7]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
1 EINFÜHRUNG
1.3 Garantiebedingungen, Gewährleistung und Haftung
Auf unsere Geräte wird eine Garantie von einem Jahr ab dem Rechnungsdatum gewährt. Diese Garantie be-
schränkt sich auf den Ersatz von Teilen, bei denen ein Defekt festgestellt wurde.
Die Garantie für alle SAV-Produkte beschränkt sich ausschließlich auf Lieferungen innerhalb der Bundesrepublik
Deutschland. Bei Lieferungen außerhalb der Bundesrepublik Deutschland werden die durch den Auslandseinsatz
entstehenden Mehrkosten berechnet.
Von der Garantie ausgeschlossen sind:
■Defekte, die durch den Anschluss an andere als die auf dem Geräteschild angegebenen Spannungen
hervorgerufen wurden.
■Alle Arten des Verschleißes und der Abnutzung, die auf einen unsachgemäßen Einsatz ohne Berücksichtigung
der Anweisungen der Betriebsanleitung zurückzuführen sind.
■Schäden an Sicherungen, Kontrollleuchten und Relais.
■Stillstandszeiten der Maschine können nicht berechnet werden.
Für Gewährleistung und Haftung gelten die Allgemeinen Geschäftsbedingungen des Herstellers. Die AGBs stehen
auf unserer Homepage zum Download zur Verfügung.
Der Hersteller schließt Gewährleistung und Haftungsansprüche bei Personen- und Sachschäden aus, wenn sie auf
eine oder mehrere der folgenden Ursachen zurückzuführen sind:
■Nicht bestimmungsgemäße Verwendung der Elektro-Permanent-Magnet-Spannplatten
■Nichtbeachtung der Hinweise, Gebote und Verbote der Betriebsanleitung
■Eigenmächtige bauliche Veränderungen der Elektro-Permanent-Magnet-Spannplatten
■Mangelhafte Überwachung von Teilen, die Verschleiß unterliegen
■Nicht sachgemäß und nicht rechtzeitig durchgeführte Wartungs- und Instandhaltungsarbeiten
Um möglichst schnelle Garantie- und Reparaturleistungen zu ermöglichen, bitten wir, beim Schriftverkehr immer die
SAV-Klassifizierungs-Nummer und die SAV-Kommissions-Nummer sowie die Magnet-Nummer anzugeben.
1.4 Copyright
Diese Betriebsanleitung ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Die Vervielfältigung dieser
Betriebsanleitung, auch auszugsweise, ist nur mit ausdrücklicher Genehmigung der SAV GmbH gestattet.
Zuwiderhandlungen verpflichten zu Schadensersatz und können strafrechtliche Folgen haben.
1.5 Lieferung und Lieferumfang
Kontrollieren Sie nach Lieferung, ob die Magnet-Spannplatte unbeschädigt und komplett geliefert wurde.
Bitte nehmen Sie Kontakt zu uns auf, falls eventuelle Mängel vorhanden sind.
Der Lieferumfang beinhaltet:
■Magnet-Spannplatte
■1 Anschlagleiste, längs (nur bei Schleifmagneten)
■1 Anschlagleiste, quer (nur bei Schleifmagneten)
■Hebelaschen für größere Geräte
■Betriebsanleitung Magnet-Spannplatte (steht auf unserer Homepage zum Download zur Verfügung)
■Betriebsanleitung Umpol-Steuergerät (falls im Bestellumfang; steht auf unserer Homepage zum Download
zur Verfügung)

Version 1.0
[8]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 2 SICHERHEIT

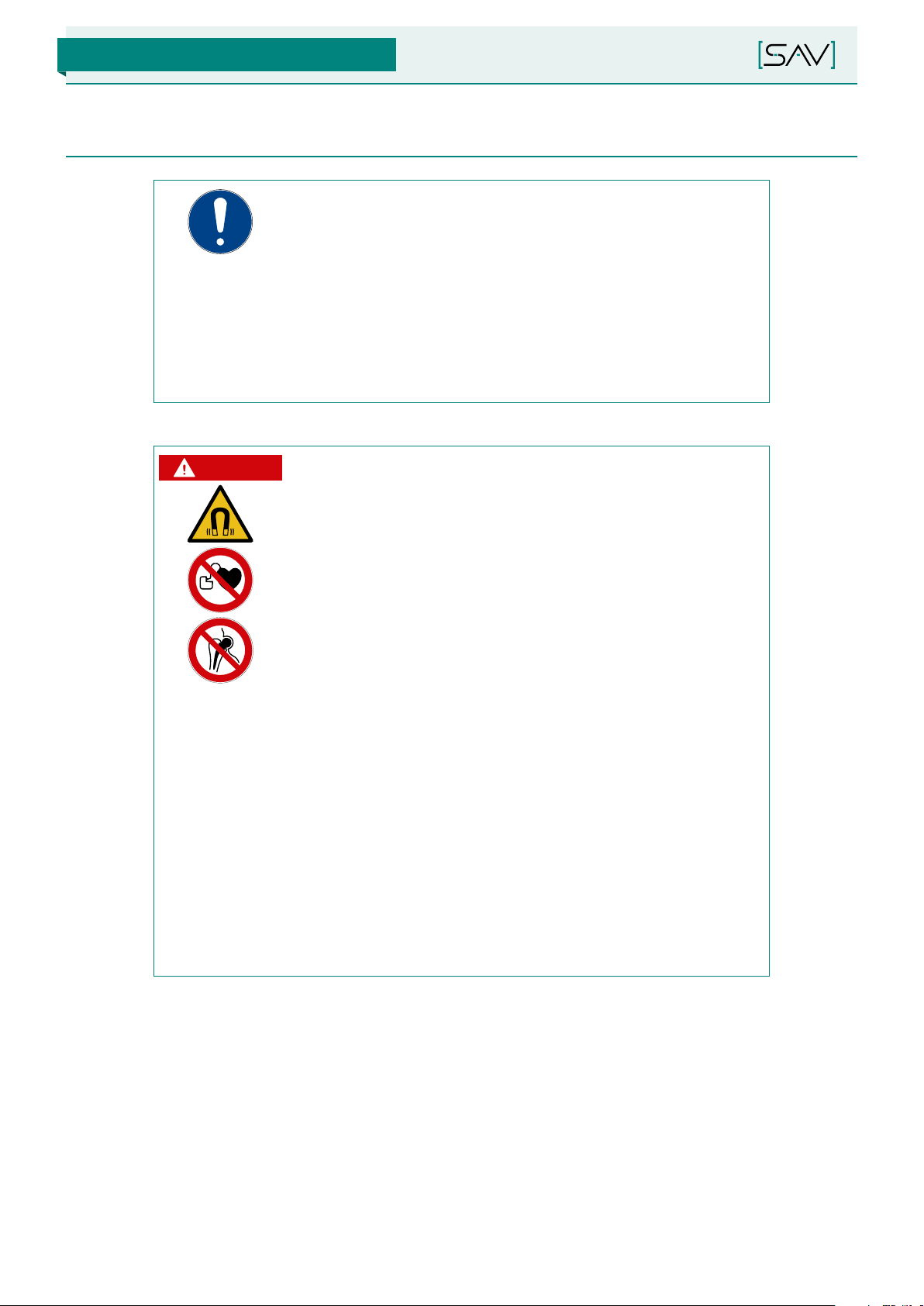

2. SICHERHEIT
HINWEIS!
Alle Personen, die an Werkzeugmaschinen o. Ä. mit der Bedienung,
Wartung und Pflege der Magnet-Spannplatten zu tun haben, müssen ent-
sprechend qualifiziert sein und die Betriebsanleitung genau beachten. Die
Betriebsanleitung umfasst alle Auskünfte, die für eine sichere und optimale
Benutzung der Magnete erforderlich sind. Es geht dabei nicht nur um die
Funktionssicherheit der Magnet-Spannplatten, sondern auch um Ihre persön-
liche Sicherheit.
Warnzeichen und Anweisungen dürfen von der Magnet-Spannplatte nicht
entfernt werden!
GEFAHR! Gefahr durch starkes Magnetfeld!
Für Personen mit Herzschrittmachern, implantierten, elektronischen medizini-
schen Geräten, aktiven Implantaten oder ferromagnetischen Fremdkörpern
besteht Verletzungs- und Lebensgefahr im Expositionsbereich des Magnet-
feldes.
■Mindestabstand 2 m!
■Über den Einsatz von Personen mit Herzschrittmachern, aktiven Implanta-
ten oder ferromagnetischen Fremdkörpern an Maschinen mit Spannmag-
neten muss individuell und nach ärztlichem Rat entschieden werden. Ggf.
Messungen durchführen.
■In jedem Fall muss der Gefahrenbereich so eingegrenzt werden, dass der
Basisgrenzwert von 0,5 mT unterschritten wird.
■Die im Expositionsbereich des Magnetfeldes gültigen Grenzwerte nach
BGV B11, Anlage 2 werden nicht überschritten.
- Spitzenwerte für Kopf oder Rumpf: 2,000 T
- Mittelwert für 8h Ganzkörperexposition: 0,212 T
- Spitzenwert für Extremitäten: 5,000 T
- Da die magnetische Sättigung für St 37 bei 1,6 – 1,9 T liegt und das
Magnetfeld im Nahbereich der Polplatte konzentriert ist, werden die
oben genannten Grenzwerte im Bereich > 10 cm nicht überschritten.
- Nach Informationen des Bayer. Landesamtes für Umwelt bzw. der Ver-
ordnung des Bundes EMFV vom 15.11.2016 ergeben sich bei magneti-
schen Gleichfeldern < 2 T keine nachteiligen gesundheitlichen Effekte.

Version 1.0 [9]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
2 SICHERHEIT
GEFAHR! Gefahr durch Stromschlag!
Die magnetische Haltekraft wird mittels Stromimpuls ein- und ausgeschaltet.
Elektro-Permanent-Magnet-Spannplatten arbeiten mit hohen Auf- und Ent-
magnetisier-Spannungen. Ein elektrischer Schlag kann zum Tod oder zu
schweren Verletzungen führen.
■Anschlussdose und Gummikabel unbedingt vor Beschädigung schützen.
■Um Störungen und Gefahren für den Bediener auszuschließen, ist vor
allem bei Nassarbeit und im Besonderen nach Reparaturarbeiten auf die
Abdichtung der Anschlussdose zu achten.
■Ein Elektro-Anschluss darf nur von einer ausgebildeten Elektrofachkraft
(nach VDE 1000 Teil 10) durchgeführt werden. Im Übrigen sind die Be-
stimmungen der VDE 0100 einzuhalten.
■Elektroarbeiten sind nur bei abgeschalteter Netzspannung zulässig.
■Falls der Magnet einen Steckverbinder besitzt, diesen erst ziehen, wenn
der Entmagnetisierzyklus komplett abgeschlossen und die rote Melde-
leuchte dauerhaft an ist. Gefahr durch Lichtbogen.
GEFAHR! Quetschgefahr!
Beim Aufsetzen ferromagnetischer Teile auf den eingeschalteten Magneten
besteht Quetschgefahr.
■Werkstücke immer im unmagnetischen Zustand positionieren.
■Durch die Verwendung nicht magnetischer Werkzeuge kann die Gefahr
von Quetschungen oder ähnlichen Verletzungen ausgeschlossen werden.
ACHTUNG! Sachbeschädigung!
Beim Einsatz von Magnet-Spannplatten ist auf die beeinflussende oder
zerstörerische Wirkung für elektronische medizinische Geräte, Computer,
Uhren und Datenträger zu achten.
■Elektronische medizinische Geräte, Computer, Uhren und Datenträger
vom Expositionsbereich des Magnetfeldes fernhalten.
Arbeitsplatz
HINWEIS!
Der Arbeitsplatz des Bedieners befindet sich am Bedienfeld der Maschine.
Für eine ausreichende Standsicherheit und Befestigung ist Sorge zu tragen.
Um den Sicherheitsvorschriften für Maschinen zu entsprechen, muss im
Einrichtbetrieb das Anlaufen der Maschine durch entsprechende Sicher-
heitsmaßnahmen unterbunden sein (Freigaberelais, siehe Betriebsanleitung
Steuergerät).
Die Einschaltstellung muss bei elektromagnetischer Spannvorrichtung durch eine Signallampe, bei permanent-
magnetischer Spannvorrichtung durch eine entsprechende Sichtmarke erkennbar sein.

Version 1.0
[10 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 2 SICHERHEIT
2.1 Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung der Elektro-Permanent-Magnet-Spannplatten ist das Halten von Werkstücken
in Werkzeugmaschinen.
Je nach Ausführung der Elektro-Permanent-Magnet-Spannplatten sind verschiedene Typen von Werkzeugmaschinen
zur Verwendung geeignet (siehe Kapitel 3 „Technische Daten“).
Die Elektro-Permanent-Magnet-Spannplatten werden an der Werkzeugmaschine mittels Spannpratzen oder
Bohrungen und Schrauben befestigt.
Die Magnet-Spannplatten sind ausschließlich mit der dazu passenden Steuerung zu betreiben.
Hierzu auch beiliegende Bedienungsanleitungen für Umpol-Steuergerät beachten! Beim Betrieb des Spannmagne-
ten sind die einschlägigen Unfall-Verhütungs-Vorschriften zu berücksichtigen. Reparaturen dürfen nur vom Hersteller
durchgeführt werden.
Technische Daten und Umgebungsbedingungen sind unbedingt einzuhalten (siehe Kapitel 3 „Technische Daten“).
Einsatzbedingungen
Der Einsatz ist auf die unten aufgelisteten Bedingungen zu beschränken bzw. in anderen Fällen ist Rücksprache
mit dem Hersteller zu halten:
■Luftspalt zwischen Werkstück und Polplatte z. B. durch Unebenheiten, raue Oberflächen, Schmutz und Grate
möglichst vermeiden.
■Dünne Werkstücke möglichst vermeiden.
■Kleine Auflagefläche des Werkstücks vermeiden.
■Werkstückmaterial mit möglichst hohem ferromagnetischen Legierungsanteil (z. B. Fe und Co) einsetzen.
Bei rostfreien Stählen, Gusseisen oder hohem Nickelanteil reduzieren sich die Haftkräfte erheblich.
■Die Elektro-Permanent-Magnet-Spannplatten sind nur für die Verwendung in Innenräumen vorgesehen.

Version 1.0 [11 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
2 SICHERHEIT
2.2 Personalqualikation
Das Mindestalter des Personals beträgt 18 Jahre.
Das Personal muss die Wechselwirkungen mit der übergeordneten Maschine /Anlage sowie möglichen anderen
Maschinen- und Anlagenteilen kennen und verstehen.
Das Personal ist mit den Vorschriften zu Arbeitssicherheit und Unfallverhütung vertraut.
Bedienpersonal
Um mögliche Fehler und Gefährdungen auszuschließen, dürfen mit den Magnet-Spannplatten nur autorisierte
Personen arbeiten. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich.
HINWEIS!
Die Zuständigkeiten für unterschiedliche Tätigkeiten an der Maschine müssen
klar festgelegt und eingehalten werden. Der Betreiber muss dem Bediener
die Betriebsanleitung zugänglich machen und sich vergewissern, dass der
Bediener sie gelesen und verstanden hat. Hierzu auch Betriebsanleitungen
für Umpol-Steuergerät beachten.
Fachpersonal
Die Elektro-Permanent-Magnet-Spannplatten dürfen nur von unterwiesenem und autorisiertem Fachpersonal mit
entsprechender Ausbildung (z. B. Schlosser, Mechaniker) gewartet, instand gehalten und repariert werden. Das
Fachpersonal muss die Betriebsanleitung gelesen und verstanden haben.
2.3 Persönliche Schutzausrüstung
Immer Schutzbrille zum Schutz gegen abgeschleuderte Späne tragen.
Bei allen Arbeiten Sicherheitsschuhe und Schutzhandschuhe tragen.
Schutzbrille
tragen
Schutzhandschuhe
tragen
Sicherheitsschuhe
tragen

Version 1.0
[12 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 3 TECHNISCHE DATEN
3. TECHNISCHE DATEN
Magnet
SAV
220.76
SAV
242.92
SAV
243.70
SAV
243.71
SAV
243.72
SAV
243.73
SAV
243.76
SAV
243.77
SAV
243.78
SAV
243.79
SAV
243.80
Einsatz
Fräsen
Bohren
Fräsen
Bohren
Schleifen Schleifen Schleifen
Fräsen
Schleifen Fräsen
Bohren
Fräsen
Bohren
Fräsen
Bohren
Fräsen
Bohren
Fräsen
Bohren
Polteilung P
Quer,
35 /
65 mm
–
Quer,
13 /
18 /
25 mm
Längs,
4 mm
Längs,
4 mm
Quer,
4 mm
Quer,
35 /
65 /
85 mm
Quer,
27,5 /
55 /
85 mm
Rund
Hexa-
gonal-
pole
Quadrat-
pol
Werkstück-
orientierung Quer – Längs Quer Längs Längs Längs Längs Flexibel Flexibel Flexibel
min.
Werkstückdicken
8 mm
bei P = 35
20 mm
bei P = 65
–
4,5 mm
bei P = 13
6,0 mm
bei P = 18
8,5 mm
bei P = 25
2 mm 12 mm 2 mm
8 mm
bei P = 35
20 mm
bei P = 65
32 mm
bei P = 85
5–8
mm bei
P = 27,5
20,0 mm
bei P = 55
35,0 mm
bei P = 85
8 mm 12 mm 13 mm
min.
Werkstück-
abmessungen
70x70 mm
bei P = 35
130x130
mm bei
P = 65
–
25x25
mm bei
P = 13
32x32
mm bei
P = 18
45x45
mm bei
P = 25
40x40
mm
40x40
mm
40x40
mm
70x70
mm bei
P = 35
130x130
mm bei
P = 65
180x180
mm bei
P = 85
45x45
mm bei
P = 27,5
95x95
mm bei
P = 55
150x150
mm bei
P = 85
200x200
mm
100x100
mm
120x120
mm
Gewicht Das Gewicht ist abhängig von Typ und Größe der Magnet-Spannplatte.
Siehe SAV-Katalog als Download (www.sav.de) für Details.
SAV-Klassifizierungs-Nr.: SAV 220.76 sowie SAV 242.92 sowie
SAV 243.70 / .71 / .72 / .73 / .76 / .77 / .78 / .79 / .80 / .99
max. Werkstücktemperatur: 80 °C
max. Umgebungstemperatur: 45 °C
minimale Zyklusdauer: 3 min
Schutzart: IP 65
Sonderspezifikationen 243.99: Bitte Anlage beachten (bei Sonderausführung)

Version 1.0 [13 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
3 TECHNISCHE DATEN
Haftkraft
Alle Elektro-Permanent-Magnet-Spannplatten besitzen einen magnetisch aktiven Bereich. Die Haftkraft ist daher aus-
schließlich innerhalb des durch die Messingpolteilung gegebenen Bereichs vorhanden. Bitte hierzu auch Katalog-
unterlagen, Internet-Seiten bzw. Anlage beachten.
Magnet
SAV
220.76
SAV
242.92
SAV
243.70
SAV
243.71
SAV
243.72
SAV
243.73
Polteilung 35 / 65 mm –
Quer,
13 / 18 / 25
mm
Längs,
4 mm
Längs,
4 mm
Quer,
4 mm
Abnutzbarkeit der
Polplatte 8 mm 5 mm 8 mm 8 mm 8 mm 8 mm
Nennhaftkraft
80 N/cm²
bei P = 35
100 N/cm²
bei P = 65
je nach Magnet
90 N/cm²
bei P = 13
110 N/cm²
bei P = 18
115 N/cm²
bei P = 25
100 N/cm2100 N/cm2100 N/cm2
Magnetspannung 360 V 360 V
210 V
bis Abm.
600x400
360 V
über Abm.
600x400
210 V
bis Abm.
600x250
360 V
über Abm.
600x250
360 V
210 V
bis Abm.
600x300
360 V
über Abm.
600x300
max. Magnetstrom 30 A –
30 A
bis Abm.
1500x600
60 A
bis Abm.
2000x800
30 A
bis Abm.
700x400
60 A
bis Abm.
1200x400
30 Ax2
30 A
bis Abm.
800x400
60 A
bis Abm.
1200x500
Kabelquerschnitt 5x 1,5 mm –
3x1,5 mm
bis Abm.
1500x600
3x2,5 mm
bis Abm.
2000x800
3x1,5 mm
bis Abm.
800x400
3x2,5 mm
bis Abm.
1200x500
5x1,5 mm
3x1,5 mm
bis Abm.
800x500
3x2,5 mm
bis Abm.
1200x500

Version 1.0
[14 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 3 TECHNISCHE DATEN
Magnet
SAV
243.76
SAV
2 4 3 .7 7-2 7, 5
SAV
243.77-55
SAV
243.77-85
SAV
243.78
SAV
243.79
SAV
243.80
Polteilung P
Quer,
35 / 65 /
85 mm
Quer,
27,5 mm
Quer,
55 mm
Quer,
85 mm Rund Hexagonal-
pole Quadratpol
Abnutzbarkeit der
Polplatte 8 mm 8 mm 8 mm 8 mm 12 mm 8 mm
1 mm
(bis Stahl-
isolation)
5 mm
(bis Funktions-
grenze im
Epoxi-Verguss)
Nennhaftkraft
80 N/cm²
bei P = 35
100 N/cm²
bei P = 65
160 N/cm²
bei P = 85
110 N/cm² 150 N/cm² 170 N/cm²
3200 N/Pol
(bei Ver-
wendung von
Polverlänge-
rungen)
900 kN/m²
(bei Direkt-
auflage)
150 N/cm²
(auf Werk-
stück)
900 daN
(pro Polpaar)
3500 N/Pol
(Epoxid)
3150 N/Pol
(Vollmetal)
195 N/cm auf induzierbarer Stahlfläche
Magnetspannung 360 V 360 V 360 V 360 V 360 V 360 V 360 V
max. Magnetstrom
30 A bis
610x400
bei P=65/85
60 A bis
600x400
bei P=35;
bis 980x500
bei P=65/85
60 Ax2 bis
1000x500
bei P=35
30 A bis
630x200
60 A bis
800x300
60 Ax2
bis 1015x500
60 Ax3
bis 1180x500
30 A bis
810 x 400
60 A bis
114 0 x 5 0 0
60 Ax2 bis
2020x500
30 A bis
750x300
60 A bis
1090x600
60 Ax2 bis
1600x600
30 A bis
800x440
60 A bis
1000x525
(Polbild linear)
60 A bis
1600x600
(Polbild
versetzt)
60 Ax2 bis
2000x800
(Polbild linear)
60 Ax2 bis
2000x610
(Polbild
versetzt)
60 Ax3 bis
2000x800
(Polbild
versetzt)
30 A bis
630x450
60 Ax2 bis
920x500
19 A bis
340x360
25 A bis
490x360
27 A bis
640x360
50 A bis
790x360
55 A bis
790x480
Kabelquerschnitt
3x1,5 mm
für 30 A
3x2,5 mm
für 60 A
5x2,5 mm
für 60 Ax2
3x1,5 mm
bis 630x200
5x1,5 mm
bis 800x300
6x1,5 mm
bis 1015x500
5x2,5 mm
bis 1180x500
3x1,5 mm
bis 810x400
5x1,5 mm
bis 1030x500
5x1,5 mm
bis 2020x500
3x1,5 mm
bis 750x300
5x1,5 mm
bis 1090x600
3x2,5 mm
für 1600x400
5x1,5 mm
bis 1430x600
6x1,5 mm
bis 1600x600
3x1,5 mm
bis 800x400
3x2,5 mm
bis 1000x525
5x2,5 mm
bis 2000x800
3x1,5 mm
bis 350x350
3x2,5 mm
bis 630x410
5x2,5 mm
bis 770x470
3x2,5 mm
Die angegebene Nennhaftkraft pro Werkstückfläche bezieht sich auf ein Prüfwerkstück mit 100x100x40 mm aus
St 37 mit geschliffener Oberfläche. Liegen dem Anwendungsfall andere Bedingungen zugrunde, so reduzieren sich
die erreichbaren Haftkräfte unter Umständen erheblich.

Version 1.0 [15 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
3 TECHNISCHE DATEN
Aufstellplan
Bitte aktuelle Katalog-Datenblätter in Druckform bzw. im Internet beachten (www.sav.de).
Weitere technische Daten für Sonderanfertigungen können der Anlage entnommen werden.
3.1 Haftkräfte
3.1.1 Nennhaftkraft, Verschiebekraft und Polteilung
Haft- und Verschiebekräfte in der Magnettechnik
Polteilung, Werkstückform, Oberflächenqualität und Werkstoff haben großen Einfluss auf die Haft- und Verschiebe-
kraft eines Werkstückes.
a) Die Haftkraft ist die Abreißkraft eines aufgespannten Werkstückes senkrecht zur Aufspannfläche.
b) Die Verschiebekraft ist die zum Verschieben eines Werkstücks erforderliche Kraft parallel zur Aufspann-
fläche. Die Verschiebekraft beträgt je nach Oberflächenqualität ca. 15 bis 30 % der Haftkraft. Sie ist abhängig
von der Oberflächenrauheit und Adhäsion.
Soweit nicht nähere Hinweise vorhanden, gelten die bei unseren Produkten angegebenen Nennhaftkräfte für ein
Prüfwerkstück aus St 37, geschliffen, mit den Abmessungen 100x100x40 mm.
Magnet
Haftkraft
Verschiebekraft
Abb. 1: Haft- und Verschiebekräfte bei Magnet-Spannplatten
Definition Polteilung
Um eine gleichmäßige Haftkraft über der gesamten Aufspannfläche zu erreichen und auch kleine Werkstücke
zu spannen, werden Spannmagnete mit verschiedenen Polteilungen und Polabständen gefertigt. Die Spannfläche
wird also abwechselnd mit Nord- und Südpolen ausgelegt. Der Polspalt besteht aus unmagnetischem Material
wie Messing oder Kunststoff.
N N NS S S
Polspalt Polabstand P
Abb. 2: Denition von Polspalt und Polabstand bei Magnet-Spannplatten

Version 1.0
[16 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 3 TECHNISCHE DATEN
3.1.2 Einflüsse auf die magnetische Haftkraft
Haftkraft und Werkstückdicke
Das Magnetfeld im aufgelegten Werkstück bildet in etwa Halbkreise von einem Pol zum nächsten.
NN N
S S S
Werkstück Magnet
Abb. 3: Kraftlinienverlauf bei Werkstückdicken > Polabstand
NNN
SSS
Werkstück Magnet
Abb. 4: Kraftlinienverlauf bei Werkstückdicken < Polabstand
Ist die Werkstückdicke wesentlich geringer als der Polabstand, so wird das Magnetfeld vom Werkstück nicht ganz
absorbiert. Dadurch reduziert sich die Haftkraft. Wenn alle Kraftlinien innerhalb des Werkstücks verlaufen, werden
die besten Haftkräfte erreicht. Als Richtwert kann gelten, dass bis Werkstückdicken > 40 % der echten Polteilung
keine Minderung der Haftkraft auftritt.
Durch größere Polabstände erzielt man für dickere und rohe Werkstücke eine größere Tiefenwirkung des Magnet-
feldes und somit für derartige Teile eine größere Haftkraft.
Die min. Werkstückdicken sind zu beachten (siehe Kapitel 3 „Technische Daten“).

Version 1.0 [17 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
3 TECHNISCHE DATEN
Werkstückdickenverhalten
Elektro-Permanent-Schleifmagnete EP
SAV 243.70 Querpolteilung 13/18/25 mm
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
012 45678 93
P = 25
P = 18
P = 13
SAV 243.71 / .72 / .73 Feinpolteilung 4 mm
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
012 45678 93
P = 4
P = 4
P = 4

Version 1.0
[18 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 3 TECHNISCHE DATEN
Werkstückdickenverhalten
Elektro-Permanent-Fräsmagnete EP
SAV 243.76 Parallelpolteilung mit Entmagnetisierung 35/65/85 mm
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
0 5 10 20 25 30 35 4015
P = 35
P = 65
P = 85
SAV 243.77 Querpolteilung, Hochenergiesystem 27,5/55/85 mm
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
0 5 10 20 25 30 35 4015
P = 27,5
P = 55
P = 85

Version 1.0 [19 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99
DE
3 TECHNISCHE DATEN

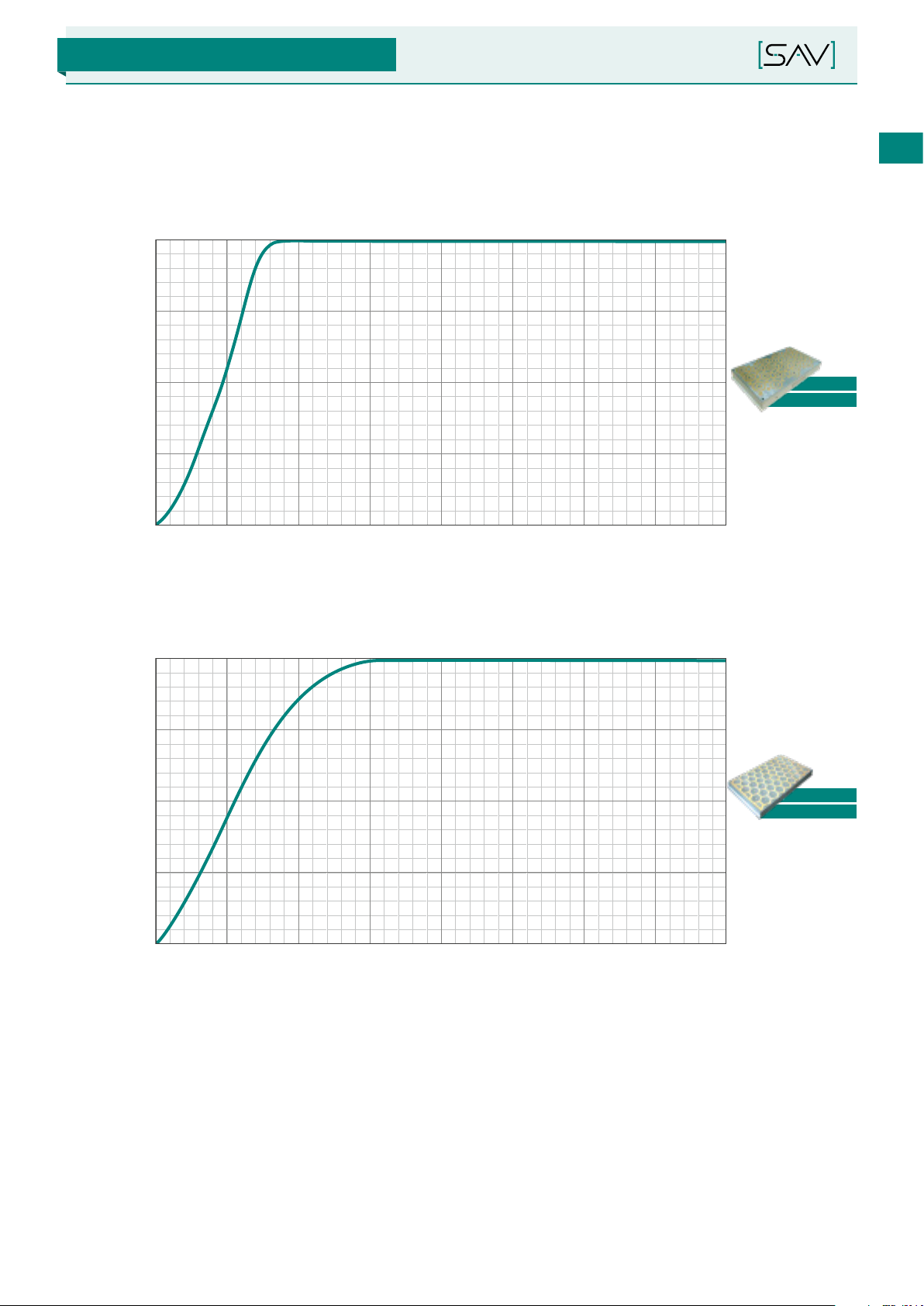

SAV 243.78 Rundpolteilung, mit Entmagnetisierung
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
0 5 10 20 25 30 35 4015
Rundpol-
teilung
SAV 243.79 Hexagonalpolteilung, mit Hochenergiesystem
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
0 5 10 20 25 30 35 4015
Hexagonal-
polteilung

Version 1.0
[20 ]
SAV 220.76 /SAV 242.92 /SAV 243.70 /.71 /
SAV 243.72 /.73 /.76 /.77 /.78 /.79 /.80 /.99 3 TECHNISCHE DATEN

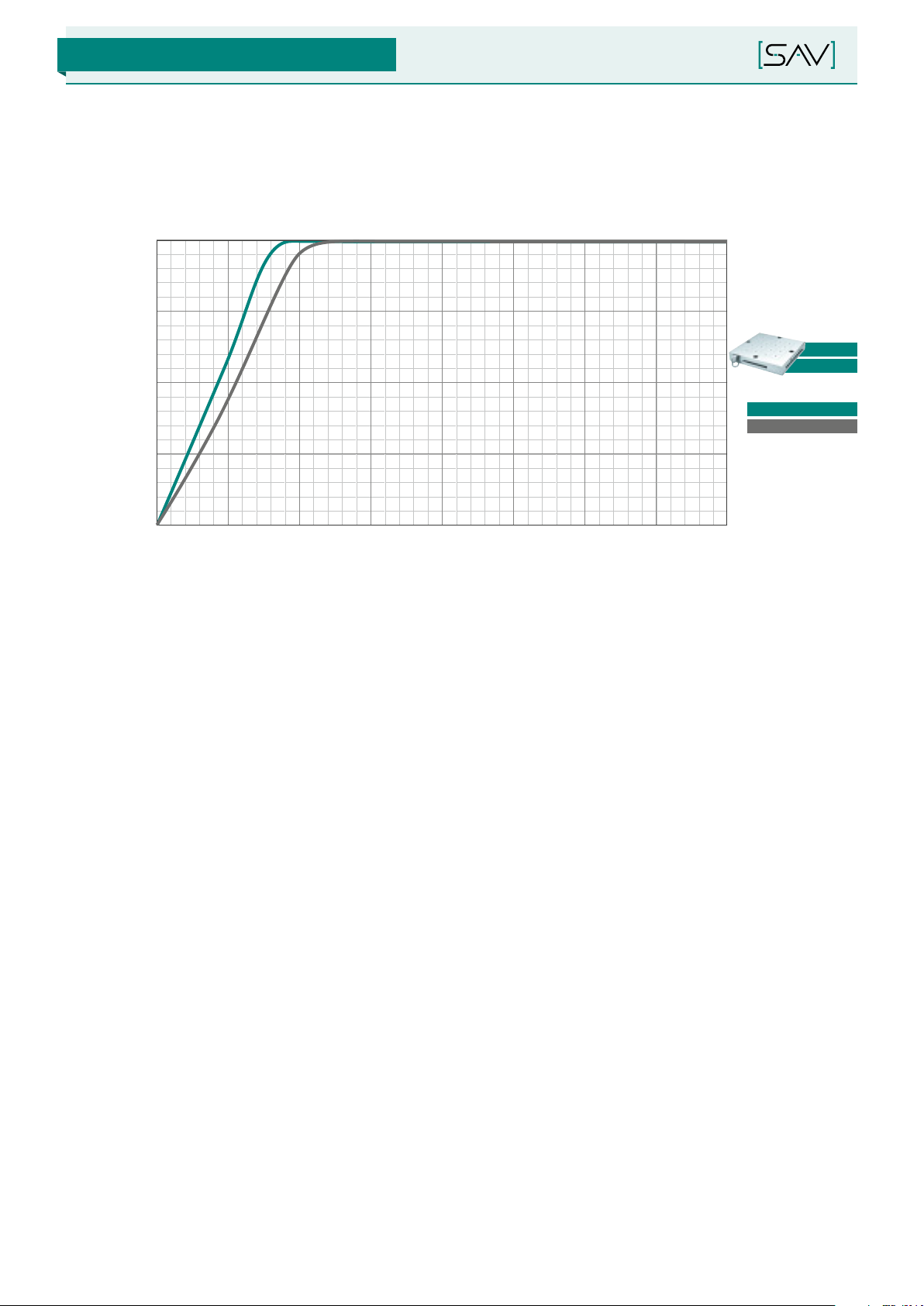

SAV 243.79 Quadrat-Polteilung
Werkstückdicke in mm
Haftkraft in %
0
100
75
50
25
0 5 10 20 25 30 35 4015
Quadrat-
Polteilung
Ausführung VME
Ausführung EPX
