SawStop JSS-MCA User manual

Getting to Know Your Saw ..............................................................................................
Location of Controls .................................................................................................................
Using Your Saw....................................................................................................................
Operation ...............................................................................................................................
Normal Mode ........................................................................................................................
Non-Conductive Materials .....................................................................................................
Bypass Mode ........................................................................................................................
Conductive Materials .............................................................................................................
Starting in Normal Mode .......................................................................................................
Stopping in Normal Mode .....................................................................................................
Disabling Your Saw ...............................................................................................................
Starting in Bypass Mode .......................................................................................................
Stopping in Bypass Mode .....................................................................................................
Disabling Bypass Mode .........................................................................................................
Status Lights and Codes .......................................................................................................
1
1
2
2
2
2
3
3
4
5
5
6
7
7
8
TABLE OF CONTENTS

Initial Setup ...........................................................................................................................
Adjusting the Blade Elevation & Tilt ........................................................................................
Rip Fence & Extension Rails ..................................................................................................
Table Insert ............................................................................................................................
Blade Guard ..........................................................................................................................
Blade Guard Shroud ...........................................................................................................
Anti-Kickback Pawls ...........................................................................................................
Riving Knife ........................................................................................................................
Storage Drawer .....................................................................................................................
Fence, Power Cord & Push Stick Storage .............................................................................
Changing the Blade ...............................................................................................................
Changing the Brake ..............................................................................................................
Mobile Cart ...........................................................................................................................
Troubleshooting & Safety ................................................................................................
After Brake Activation ..............................................................................................................
For Your Safety ........................................................................................................................
10
10
12
14
15
16
17
18
19
20
21
22
24
26
26
28

Topics:
Location of Controls
Location of Accessories
How it Works
SawStop Safety System Warnings
Using the Mobile Cart
Removing / Installing the Table Insert
Removing / Installing the Blade
Installing / Changing the Brake Cartridge
Using the Blade Guard
Anti-Kickback Pawls
Blade Guard Shroud
Riving Knife
Setting the Blade Elevation
Setting the Blade Tilt
Rip Fence and Extension Rails
Miter Gauge
Electrical Connection
Attaching Dust Collection
Normal Mode
Conductive / Bypass Mode
Starting in Normal Mode
Stopping in Normal Mode
Disabling Your Saw
Starting in Bypass Mode
Stopping in Bypass Mode
Disabling Bypass Mode
Making Cuts
Adjusting the Table Insert
Adjusting the Fence
Adjusting the Miter Gauge
Adjusting the Blade Guard Clamp
Aligning the Blade to the Table
Adjusting the Tilt Limit Stops
Aligning the Extension Wing to the Table
Removing / Installing the Mobile Cart
Switch Box Status Codes
Status Codes: Descriptions and Troubleshooting
Replacing an Activated Brake Cartridge
Adjusting the Elevation Limit Stops
Maintenance
Troubleshooting
Exploded Views and Parts Lists
Dimensions
Templates
USER GUIDE: TOPICS
The Jobsite Saw User Guide is also available exclusively in digital
format. Download it now at:
https://www.sawstop.com/support/manuals/jobsite-saw

1
SawStop®Jobsite Saw
Controles de energía
Interruptor de energía para la
electrónica
Luces de estado
Palanca de arranque/parada
de la hoja
RIVING KNIFEPOWER CONTROLS
Cuchilla separadoraControles de energía
STORAGE
FENCE
TABLE INSERT
ELEVATION AND
TILT CONTROL
Control de elevación
e inclinación
Inserto de la mesa
Gaveta de almacenamiento
Tope
Status lights can ash slow or fast.
Las luces de estado pueden
destellar rápido o lento.
LENTO RAPIDO
SLOW
FAST
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
POWER SWITCH
FOR ELECTRONICS
STATUS LIGHTS
START/STOP
PADDLE
FOR BLADE
Power Controls
i

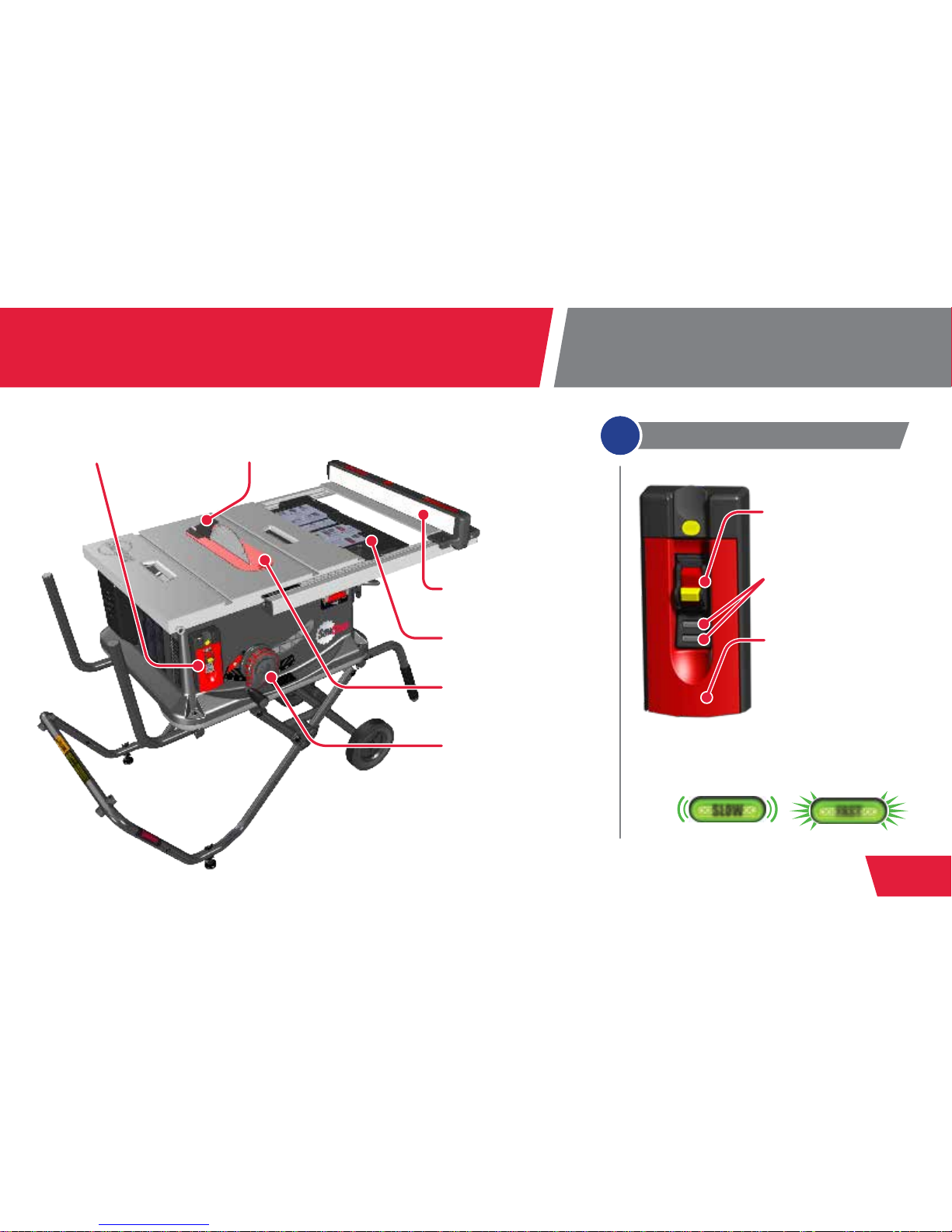

GET TO KNOW YOUR SAW Location of Controls

2SawStop®Jobsite Saw

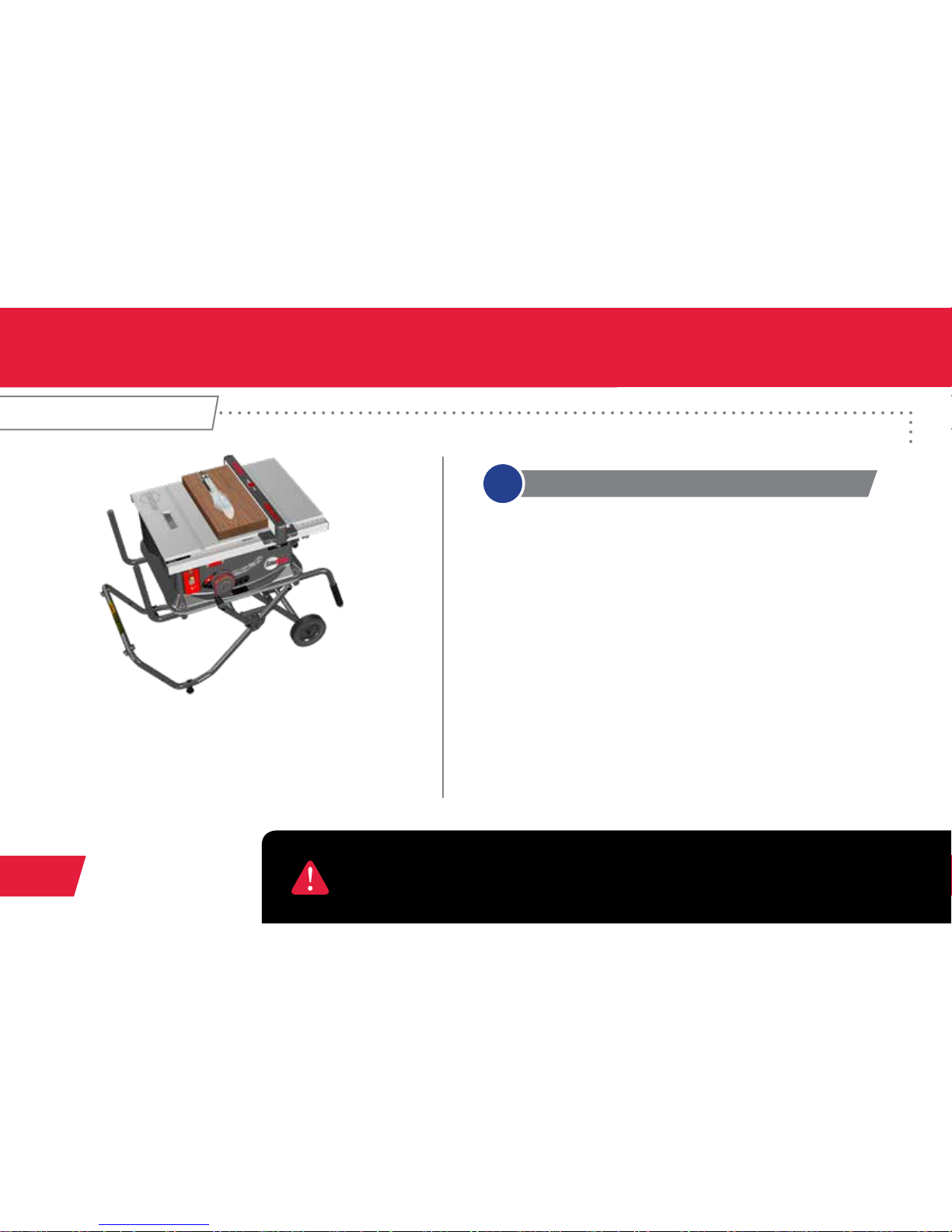

Non-Conductive Materials
USING YOUR SAW
NORMAL MODE
Start your saw in normal mode to cut
NON-CONDUCTIVE materials (see page 4).
• Dry wood
Madera seca
• Dry plywood or OSB
Madera seca contrachapada u OSB
• Dry pressure-treated wood
Madera seca tratada a presión
• MDF
MDF
• Plastic
Plástico
• Solid surface
Supercie sólida
• Laminate
Laminado
• Cardboard
Cartón
• Foam
Espuma
Arranque la sierra en modo normal para cortar materiales NO
CONDUCTORES (vea la página 4).
Materiales no conductores
i
CUTTING CONDUCTIVE MATERIAL IN NORMAL
MODE WILL CAUSE THE BRAKE TO ACTIVATE.
Si se corta material CONDUCTOR en el
modo normal, se provocará la activación
del freno.

3
SawStop®Jobsite Saw
Conductive Materials
BYPASS MODE
Operation
Start your saw in bypass mode to cut
CONDUCTIVE materials (see page 6).
• Green or very wet wood
Madera verde o muy húmeda
• Wet pressure-treated wood
Madera húmeda tratada a presión
• Very wet plywood or OSB
Madera muy húmeda
contrachapada u OSB
• Aluminum and other metals
Aluminio y otros metales
• Materials with carbon
Materiales con carbón
• Foil
Hoja metálica
• Mirrors
Espejos
Arranque la sierra en modo de derivación para cortar
materiales CONDUCTORES (véase la página 6).
Modo de derivación
Materiales Conductores
i
THERE IS NO PROTECTION IN BYPASS MODE!
USE BYPASS MODE ONLY TO CUT CONDUCTIVE
MATERIALS OR TO TEST CONDUCTIVITY.
¡No hay NINGUNA protección en el
MODO DE DERIVACIÓN! Utilice el
modo de derivación únicamente para
cortar materiales conductores o para
probar su conductividad.

4SawStop®Jobsite Saw
USING YOUR SAW

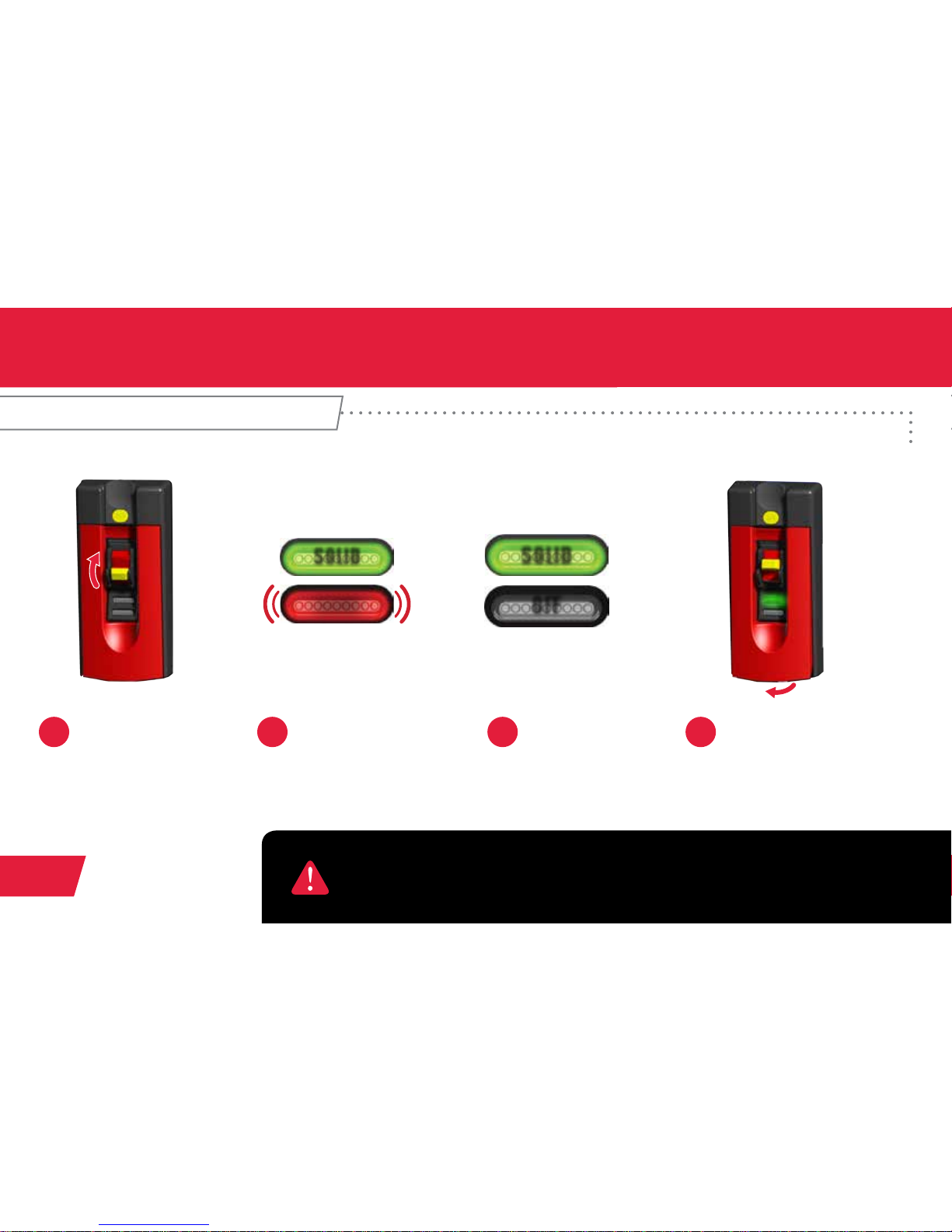

STARTING IN NORMAL MODE
Arranque en modo normal
SOLID
OFF
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
1Switch power
on.
2Wait...
powering up.
3Ready. 4Pull paddle out
to spin blade.
NEVER START THE SAW WHEN THE BLADE IS
IN CONTACT WITH THE WORKPIECE OR ANY
OTHER OBJECT.
Nunca arranque la sierra cuando la
hoja está en contacto con la pieza o
cualquier otro objeto.
Encienda el
interruptor de
energía.
Espere... se está
encendiendo.
Listo. Jale la palanca hacia afuera para
poner a girar la hoja.

5
SawStop®Jobsite Saw
STOPPING IN NORMAL MODE
Operation
Parada en modo normal
1Push paddle
in.
2Wait... blade
coasting down.
3Ready. 4Switch
power off.
Pull out key to
disable saw.
SOLID
OFF
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
DO NOT TOUCH THE BLADE WHILE IT IS
COASTING DOWN. YOUR TOUCH WILL
TRIGGER THE BRAKE.
No toque la hoja mientras está
deteniéndose: el contacto de usted
activará el freno.
Empuje la palanca hacia
adentro.
Espere... la hoja está
parándose.
Listo. Apague el interruptor
de energía.
Retire la llave para
deshabilitar la sierra.
Disabling Your Saw
Deshabilitación de la sierra
i

6SawStop®Jobsite Saw
USING YOUR SAW
STARTING IN BYPASS MODE
Arranque en modo de derivación
1Switch power on...
wait for red light to
turn off.
2Press bypass switch
in... wait for red light
to ash once... DO
NOT release switch.
3While pressing bypass
switch, pull paddle out to
spin blade... keep pressing
switch until red light
ashes once, then release.
THERE IS NO PROTECTION IN BYPASS
MODE! USE BYPASS MODE ONLY TO CUT
CONDUCTIVE MATERIALS OR TO TEST
CONDUCTIVITY.
¡No hay NINGUNA protección en el
MODO DE DERIVACIÓN! Utilice el modo
de derivación únicamente para cortar
materiales conductores o para probar
su conductividad.
Encienda el interruptor de
energía... espere a que la
luz roja se apague.
Empuje hacia adentro el
interruptor de derivación...
Espere a que la luz roja
parpadee una vez... NO
SUELTE el interruptor.
Mientras presiona el interruptor de
derivación, jale hacia afuera la palanca
para que empiece a girar la hoja...
Siga presionando el interruptor hasta
que la luz roja destelle una vez y luego
suéltelo.
• You cannot start in bypass
mode unless the brake
cartridge is installed and all
error codes are cleared.
No se puede arrancar en modo de
derivación a menos que el cartucho
de freno esté instalado y se hayan
despejado todos los códigos de error.
• Green light ashes while in
bypass mode.
La luz verde destella mientras se está
en modo de derivación.
Bypass Mode
Modo de derivación
i
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
ONCE
SOLID
OFF
UNA VEZ
SOLID
ONCE
UNA VEZ

7
SawStop®Jobsite Saw

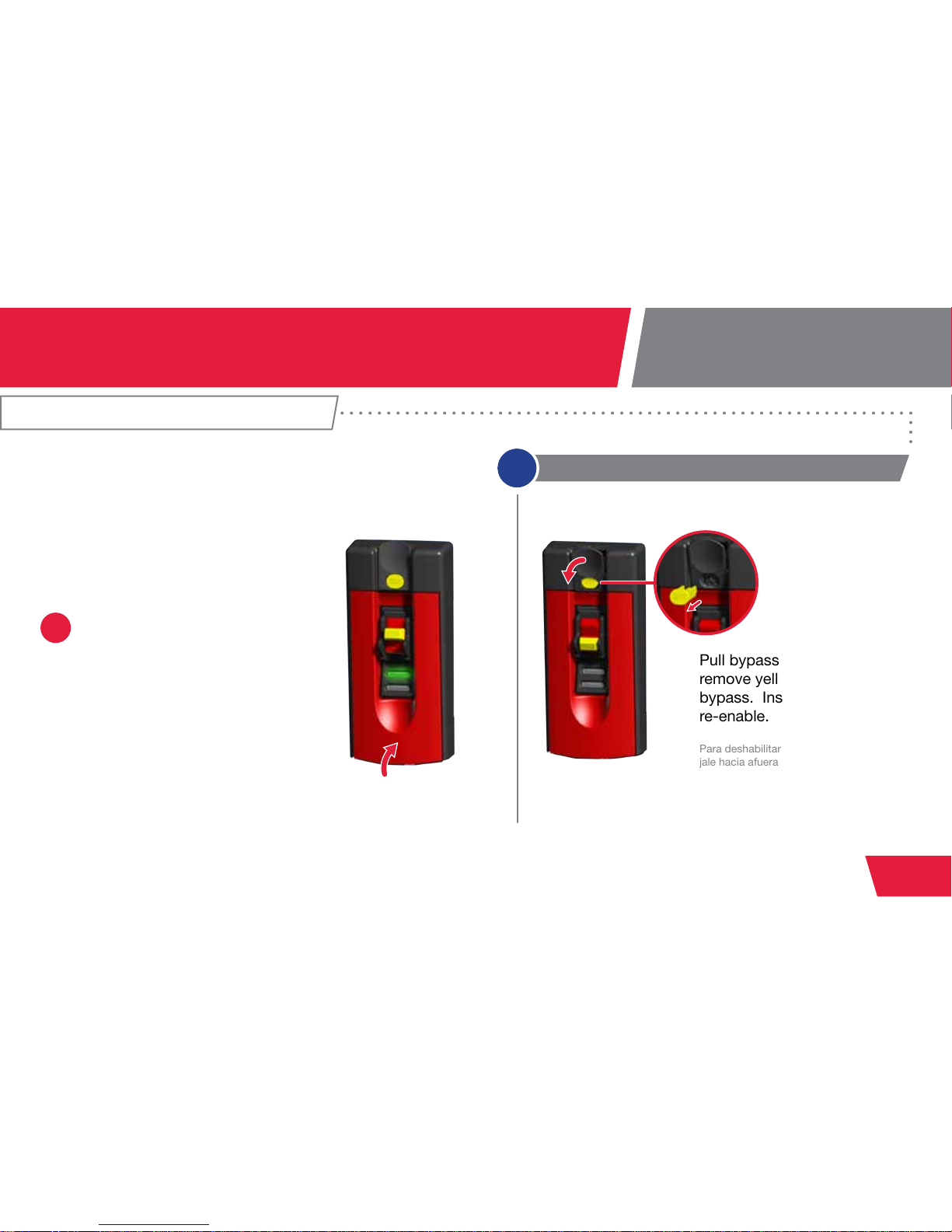

STOPPING IN BYPASS MODE
Operation
Parada en modo de derivación
1Push paddle in to stop blade.
Saw exits bypass mode after
blade stops.
Empuje la palanca hacia adentro para
detener la hoja. La sierra sale del modo
de derivación después de que se detiene
la hoja.
Pull bypass switch out then
remove yellow key to disable
bypass. Insert yellow key to
re-enable.
Para deshabilitar el modo de derivación,
jale hacia afuera el interruptor de
derivación y retire la llave amarilla. Para
rehabilitarlo, vuelva a colocar la llave
amarilla.
Disabling Bypass Mode
Deshabilitación del modo de derivación
i

8SawStop®Jobsite Saw
USING YOUR SAW

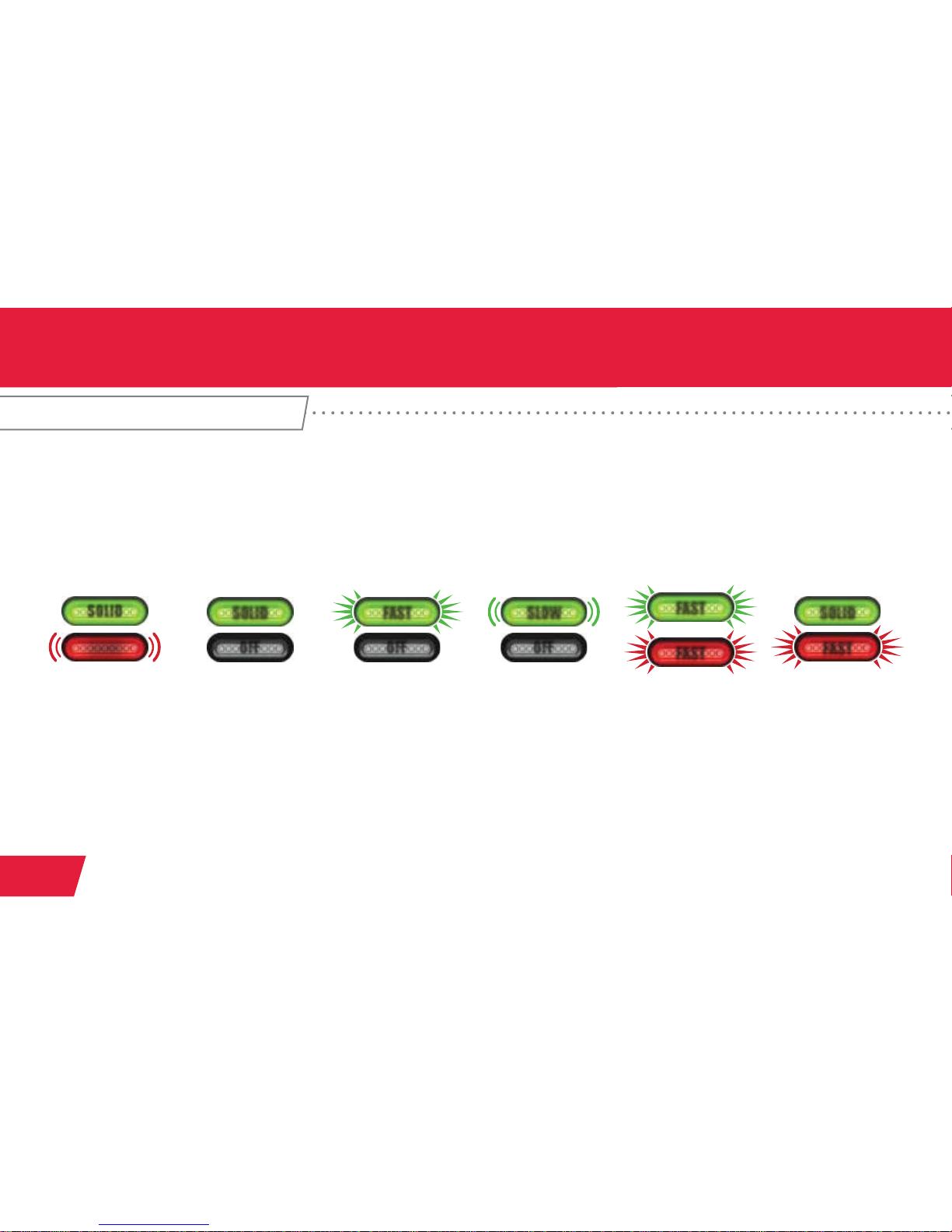

STATUS LIGHTS & CODES
Luces de estado y códigos
The green and red lights under the power switch indicate the status of the saw.
Startup
Starting up.
Allow 10 secs to
complete.
Saw is ready or
motor is running. Blade is coasting down. Do not
touch blade or
brake will activate.
La hoja se está parando.
No toque la hoja; de lo
contrario, se activará el
freno.
La sierra está en modo de
derivación.
La palanca de arranque/
parada está hacia afuera.
Empújela para despejar.
Se detectó un contacto
con la hoja mientras
estaba parada. Espere
5 segundos para que se
despeje.
Se está encendiendo.
Permita 10 segundos
para que se complete el
arranque.
La sierra está lista o el
motor está girando.
Saw is in bypass
mode. Start/stop paddle is out. Push in to
clear.
Contact detected
while blade was
stopped. Wait 5
secs to clear.
Ready -
Running Coasting Down Bypass Mode On Paddle Out Blade Contact While Stopped
Las luces verde y rojas debajo del interruptor de energía indican el estado de la sierra.
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID

9
SawStop®Jobsite Saw
Operation
Lights can Flash Slow or Fast.
Las luces pueden destellar lento o rápido.
i
Blade Contact
During Bypass
Contact detected
in bypass mode.
Will clear when
blade stops.
Turn power
switch off
and reinstall
brake key.
Material is too wet or
green. Cycle power
to clear. Allow
material to dry or cut
in bypass mode.
El material está demasiado
húmedo o verde. Apague
y encienda el interruptor
de energía para despejar.
Permita que el material se
seque o córtelo en modo de
derivación.
Apague la energía e
instale una hoja de 10”
(o un juego de hojas de
ranurado y freno de 8”).
Apague y encienda la
energía y corte el material
más lentamente. Llame
a la línea de servicio si el
problema continúa.
Apague y encienda la
energía. Si no se arregla el
error, reemplace el freno.
Se detectó contacto con
la hoja mientras se estaba
en modo de derivación.
Se despejará cuando se
detenga la hoja.
Apague el interruptor de
energía y reinstale la llave
de freno.
Switch power off
and install 10"
blade (or 8" dado
set and brake).
Cycle power
and cut material
more slowly.
Call service if
issue persists.
Cycle power.
If error does
not clear,
replace brake.
Brake Key
Error Overload Due to Moisture Small or Missing Blade Blade Stalled Replace Brake
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
APAGADO SÓLIDO LENTO RAPIDO
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID
SOLID
SLOW
OFF
OFF
SOLID
FAST
FAST
FAST
FAST
SLOW
FAST
SOLID
FAST
OFF
SLOW
SLOW
OFF
SOLID
SLOW
OFF
FAST
SLOW
SOLID
FAST
OFF
SOLID

10 SawStop®Jobsite Saw
USING YOUR SAW

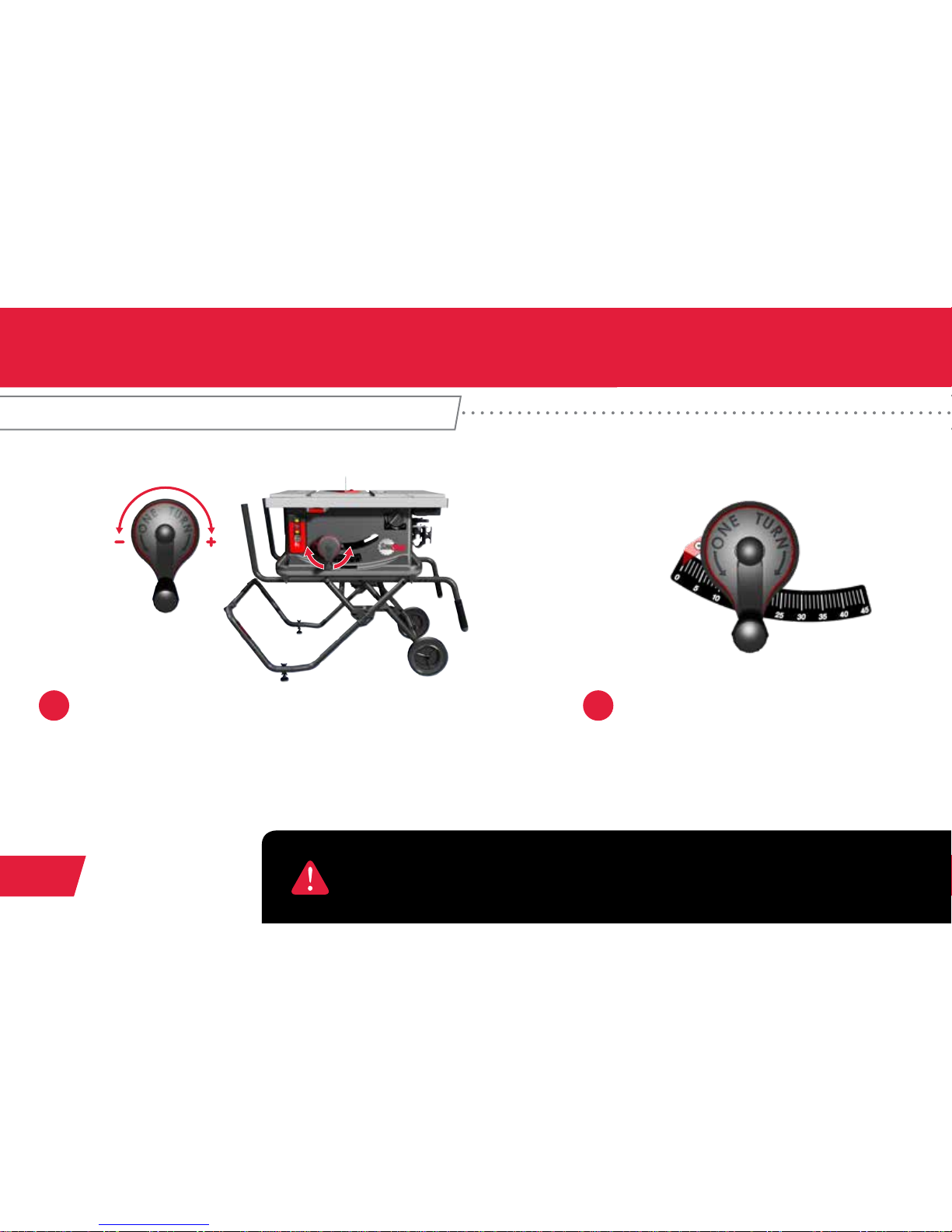

ADJUSTING THE BLADE ELEVATION & TILT
Ajuste de la elevación de la hoja y inclinación
1 2
Rotate elevation handwheel clockwise to raise blade or
counter-clockwise to lower blade. A single rotation adjusts
blade elevation from fully lowered to fully raised, and vice versa.
Blade tilt angle is indicated by position
of red pointer over tilt scale.
Gire la rueda de la mano de la elevación en el sentido de las manos del reloj para
levantar la hoja o en contrario bajar la hoja. Una rotación ajusta la elevación de la hoja de
totalmente bajado a totalmente levantado, y viceversa.
Ángulo de inclinación de la hoja está indicado por la
posición del puntero rojo sobre escala de inclinación.
DO NOT ADJUST THE BLADE ELEVATION OR
TILT WHILE THE BLADE IS SPINNING.
No ajuste la inclinación o elevación de la
hoja mientras la hoja está girando.

11
SawStop®Jobsite Saw
Initial Setup
3 4
Change tilt angle by squeezing backplate against handwheel and
moving handwheel to the side. Release backplate to lock blade
in place. This adjusts tilt angle in single degree increments.
Adjust tilt angle in fractional degree
increments by rotating Tilt Adjust knob.
Cambie el ángulo de la inclinación apretando la placa trasera contra la rueda de mano.
Después, mueva la rueda a la izquierda o la derecha. Suelte la placa trasera para cerrar con
llave la hoja en el lugar. Esto ajusta el ángulo de inclinación en incrementos de grado único.
Ajuste el ángulo de inclinación en incrementos
fraccionarios grado girando la perilla de ajuste de la
inclinación.

12 SawStop®Jobsite Saw
USING YOUR SAW
RIP FENCE & EXTENSION RAILS
Guía de corte y rieles de extensión
A FENCE MUST ALWAYS BE USED WHEN
MAKING RIP CUTS. NEVER PERFORM A
RIPPING OPERATION FREEHAND OR IT MAY
RESULT IN SERIOUS INJURY.
Siempre utilice un tope cuando se estén
haciendo cortes a lo largo de la veta.
Nunca haga una operación de corte a
lo largo de la veta a manos libres, pues
esto podría provocar lesiones graves.
1 2
Use fence to guide material during rip cuts. The width of cut
is shown by red indicator line over ruler. Use upper scale with
rails retracted, use lower scale with rails extended.
To adjust fence, push lever down and slide
fence until indicator line reads desired
width of cut. Push down opposite end of
lever to lock fence in place.
Utilice el tope para guiar el material durante el corte. El ancho del corte se muestra
mediante la línea indicadora roja sobre la regla. Utilice la escala superior cuando los rieles
estén replegados y la escala inferior cuando estén extendidos.
Para ajustar el tope, empuje la palanca hacia abajo y deslice
el tope hasta que la lectura de la línea indicadora muestre el
ancho de corte deseado. Para jar el tope, empuje hacia abajo el
extremo opuesto de la palanca.

13
SawStop®Jobsite Saw
Initial Setup
ALWAYS RETRACT SUPPORT SHELF WHEN
FENCE IS OVER TABLE. IF SUPPORT SHELF
TOUCHES BLADE, BRAKE WILL ACTIVATE.
Siempre repliegue la bandeja de soporte
cuando el tope esté sobre la mesa. Si
la bandeja de soporte toca la hoja, se
activará el freno.
3 4 5
Extend rails for rip cuts wider
than 12”. Flip handle up and
slide right to extend fence rails.
Flip handle down to lock rails.
Rails must be fully extended to
ip handle down.
Extend support shelf when
needed to support material.
Retract shelf when fence is
over table or extension wing.
Extienda los rieles para cortes a lo largo con una
anchura mayor a 12” (30 cm). Para extender los
rieles del tope, levante la palanca y deslice hacia
la derecha.
Baje la palanca para jar los rieles. Los rieles
deben estar totalmente extendidos para
poder bajar la palanca.
Extienda la bandeja de soporte cuando sea
necesario para apoyar el material. Repliegue
la bandeja cuando el tope esté sobre la mesa
o el ala de extensión.

14 SawStop®Jobsite Saw
USING YOUR SAW
TABLE INSERT
Inserto de la mesa
NEVER OPERATE THE SAW WITHOUT THE
TABLE INSERT IN PLACE.
Nunca opere la sierra sin que el inserto
de la mesa esté colocado en su sitio.
1 12 2
Switch power off.
Press latch until insert
pops up.
Slide in so rear screws
overlap.
TO REMOVE:
Para quitar: TO INSTALL: Para instalar:
Slide insert up and
out.
Press front of insert
down to lock in place.
Apague el interruptor de energía.
Presione el pestillo hasta que el
inserto se levante.
Deslice en posición hasta que
los tornillos se traslapen.
Deslice el inserto hacia arriba y
hacia afuera.
Presione el frente del inserto
hacia abajo para jarlo en su
lugar.

15
SawStop®Jobsite Saw

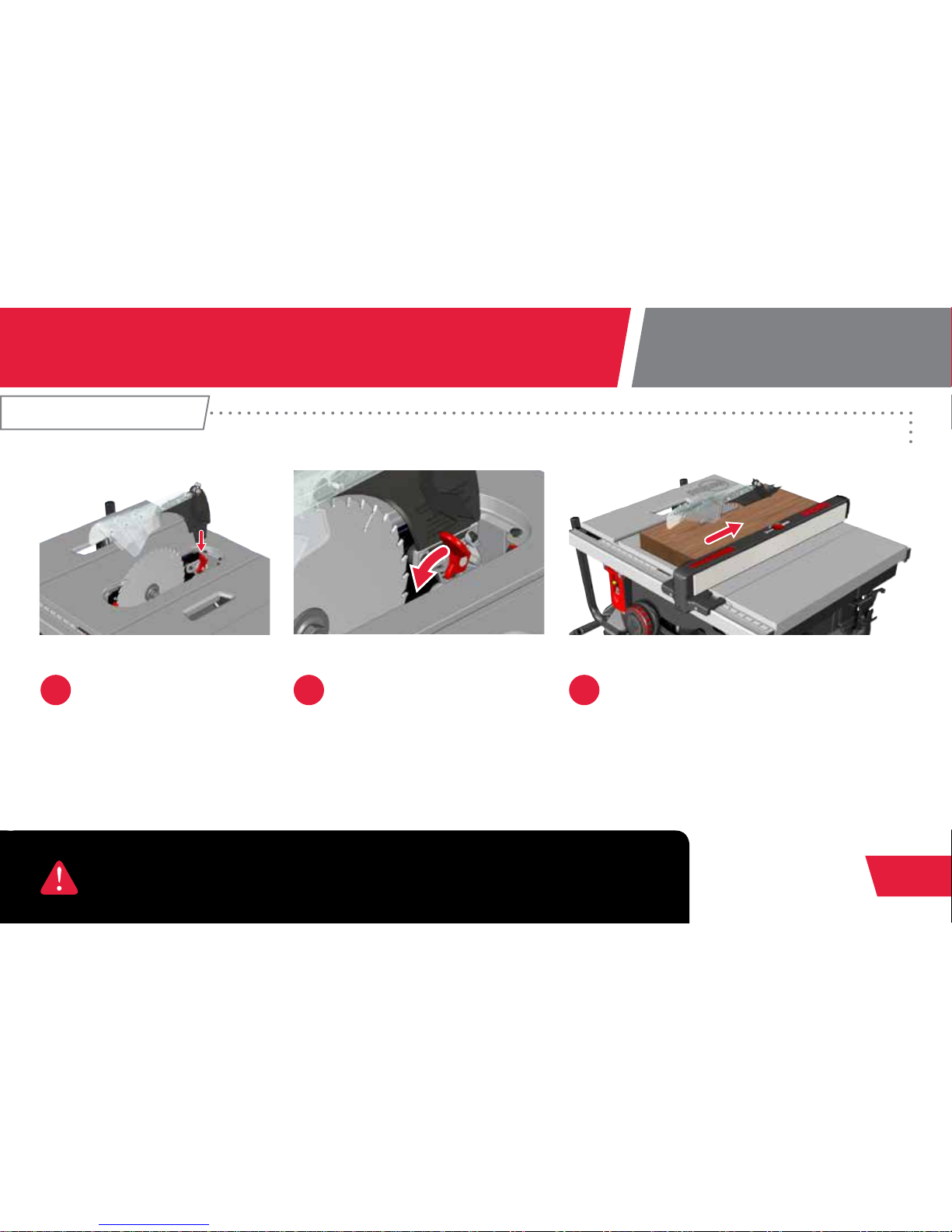

BLADE GUARD
Guarda protectora de la hoja
Initial Setup
USE THE BLADE GUARD AND SPREADER
FOR EVERY OPERATION FOR WHICH THEY
CAN BE USED, INCLUDING ALL-THROUGH
SAWING.
Utilice la guarda protectora de la hoja y el
separador en todas las operaciones donde
se podrían emplear, incluyendo todos los
cortes que atraviesan el material.
1 2 3
Switch power off and
remove table insert. Install
blade guard into clamp
behind blade.
Rotate clamp handle down to
secure blade guard in place.
Install table insert. Reverse
steps to remove blade guard.
To cut, raise top of blade above material.
Place material at on table and push
slowly and smoothly into blade. Sides of
guard will adjust to material height.
Apague el interruptor y quite el inserto de
la mesa. Instale la guarda protectora de
la hoja en la mordaza ubicada detrás de
la hoja.
Gire la abrazadera hacia abajo para jar
la guarda protectora de la hoja. Instale el
inserto de la mesa. Para quitar la guarda de
la hoja, siga los pasos anteriores a la inversa.
Para cortar, levante la orilla superior de la hoja por encima del
material. Coloque el material apoyándolo de modo horizontal
sobre la mesa y empújelo lentamente y de manera uniforme
hacia la hoja. Los costados de la guarda se ajustarán a la altura
del material.

16 SawStop®Jobsite Saw
USING YOUR SAW

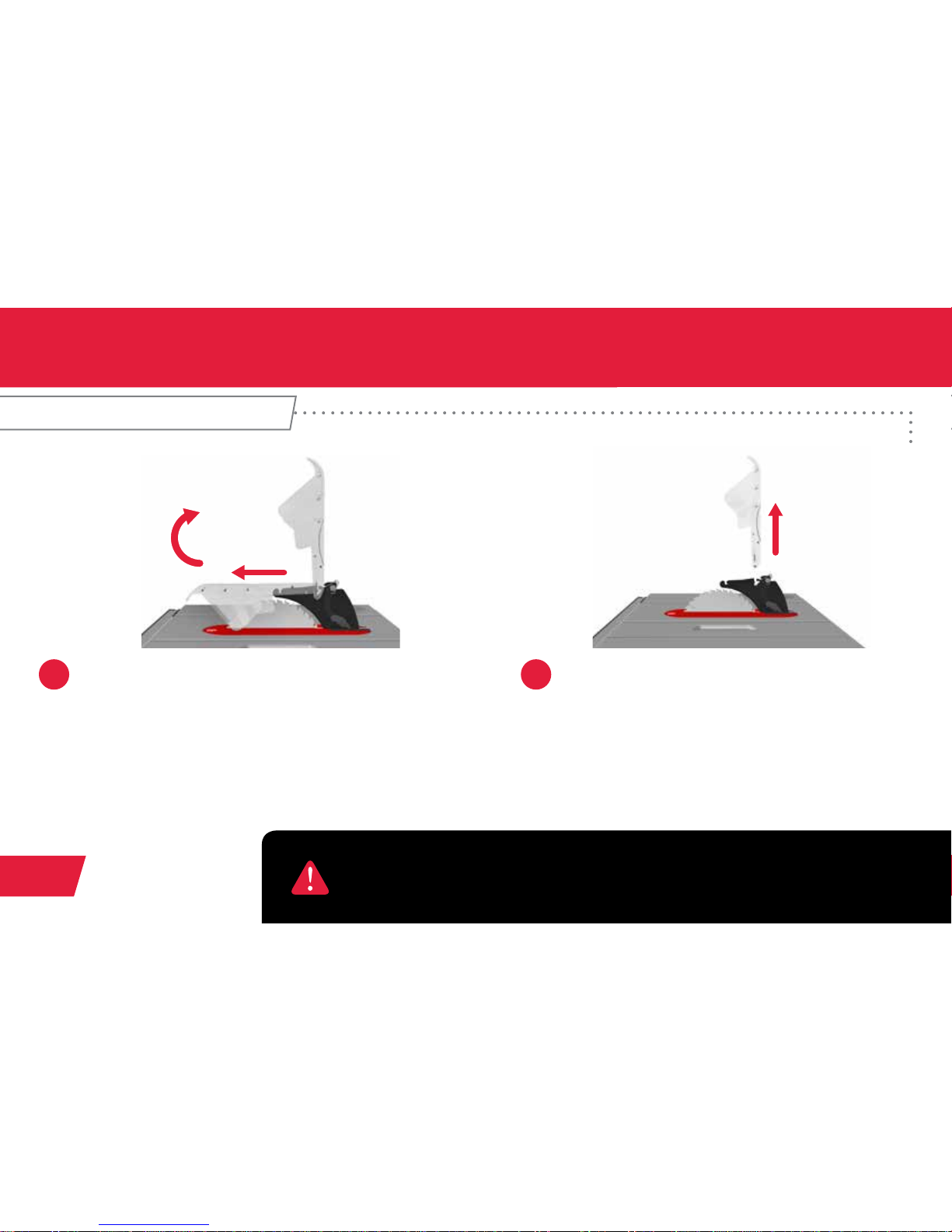

BLADE GUARD SHROUD
Cubierta de la guarda protectora de la hoja
1 2
To provide easy access when changing blades,
rst raise blade guard shroud away from table. Pull
shroud forward then rotate up and back. Reverse
steps to place shroud back in locked position for use.
To completely remove blade guard shroud, lift
raised shroud away from splitter. Store shroud
in storage drawer when not in use. Reverse
steps to reinstall shroud.
Para facilitar el acceso al cambiar de hojas, levante primero de la mesa la
cubierta de la guarda protectora de la hoja. Jale la cubierta hacia adelante y
luego gírela hacia arriba y hacia atrás. Lleve a cabo estos pasos a la inversa
para volver a jar la cubierta en posición de uso.
Para retirar completamente la cubierta de la guarda protectora de
la hoja, levante la cubierta ya elevada retirándola del separador.
Guarde la cubierta en la gaveta de almacenamiento cuando no se
esté usando. Siga los pasos a la inversa para volver a instalar la
cubierta.
ALWAYS SWITCH THE POWER OFF BEFORE
REMOVING OR INSTALLING THE BLADE
GUARD OR RIVING KNIFE.
Siempre apague la energía antes de
quitar o instalar la guarda de la hoja o
la cuchilla separadora.
