Schlage FE410F User manual

*47327850*
47327850
Outside deadbolt
assembly
Outside lever assembly
Firecup
Inside assembly for 5Z\x” door prep
Only one inside assembly is included. Lock
is ordered for either 5Z\x” or 4” door prep.
Deadbolt mounting screws
Lever mounting screws
Inside cover
Cover screws
Lever
Bolt
Lever
Latch/Bolt/Strike Screws (8)
Latch Strike
LatchHanding Plate
Tools Needed
• Phillips screwdriver
• Tape measure
Optional
• Flathead screwdriver
• Torx™ screwdriver
Door preparation:
See template in
package.
Contact Product Support
1-877-671-7011.
ENGAGE™WEB & MOBILE APPLICATIONS
Search for “Allegion ENGAGE” in the Apple App Store or
Google Play store to download the app.
Navigate to portal.allegionengage.com to access your
account online.
IMPORTANT NOTES
• Install and test lock with door open to avoid being locked in or out.
CAUTION
Use provided bolt!
Do NOT use a power drill for installation!

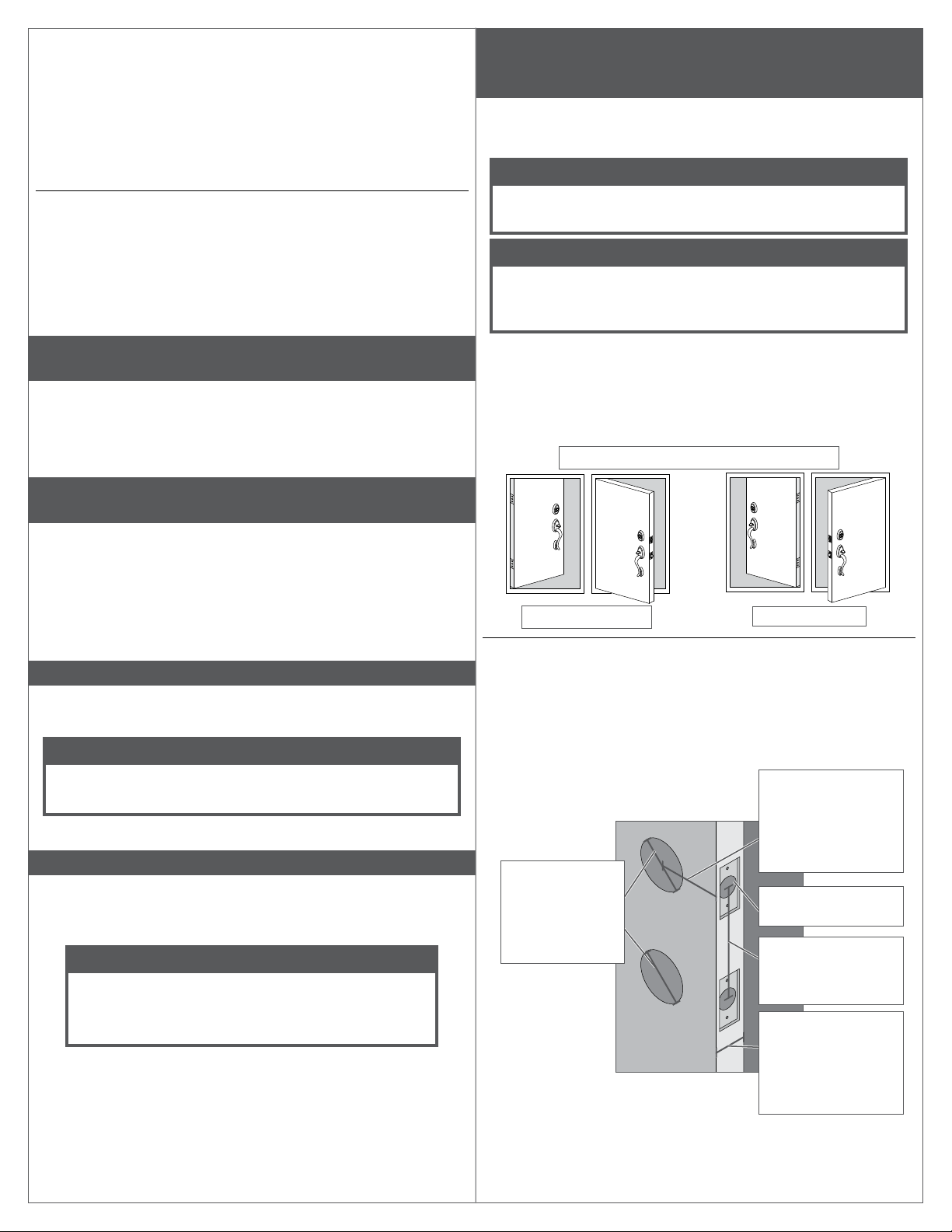

Determine the Handing
CAUTION
If the handing is incorrect, locking and
unlocking could be reversed, resulting in an
unsecured residence.
Determine the handing of your door. Directions for changing
lock handing are provided throughout the instructions.
Left hand Right hand
Outside of door
Schlage Control™
Smart Interconnected Lock
Installation InstructionsFE410F
Credentials not included.
Access online interactive
instructions, user guide,
warranty, and reference
information.
alle.co/control

Check door dimensions.
See consumer.schlage.com/Service-Support for door
preparation instructions if dimensions are di󰀨erent.
Backset
2C\,” OR 2C\v”
(60 mm OR 70 mm)
5Z\x” OR 4”
(140 mm OR 102 mm)
Door Thickness
1C\,” to 1C\v”
(35 mm to 44 mm)
Crossbore
Diameter
2Z\,” (53 mm)
1” (25 mm) Hole
LThe recup cannot be installed on a 1C\,” (35 mm) thick
door, and the lock will not retain the UL rating.
Install the lock
1 Install bolt and strike.
CAUTION
Use provided bolt!
1a Adjust bolt length, if necessary.
Backset
Measure the backset. If the
measurement is 2C\,” (60 mm) no
adjustment is necessary.
If the measurement is 2C\v” (70 mm), extend the bolt.
Twist the faceplate. Make sure the button
pops into place.
1b If desired, change to the square-corner faceplate.
Use a athead screwdriver
to pry the faceplate o󰀨.
Press the square-corner
faceplate into place.
1c Install the recup into the lower hole.
LDO NOT install the recup on a 1C\,” thick door.
Fire cup not
required for
deadbolt hole
Opening should
face the outside
of the door.
1d Install the bolt and latch into the door.
CAUTION
If the bolt does not remain retracted throughout installation, locking and
unlocking could be reversed, resulting in an unsecured residence.
Make sure the word
TOP faces up when
installing the bolt.
Make sure
latch bevel
faces strike
plate.
Actual
Size (4)
1e Install the strikes.
Drill pilot holes Z\,” x 3” deep, 2 places.
Optional
OR
Reinforcement strike Strike and
reinforcement plate
Actual Size

2 Install the top part of the lock.
CAUTION
If the bolt does not remain retracted throughout installation, locking
and unlocking could be reversed, resulting in an unsecured residence.
2a Install the outside deadbolt assembly on the outside of
the door.
Route the cable over
the deadbolt and
through the door.
Clips hold the assembly
on the door.
Route the tailpiece through the slot in the bolt.
2b Adjust the spindle on the inside assembly, if necessary.
CAUTION
If the spindle is not in the correct position, locking and unlocking
could be reversed, resulting in an unsecured residence.
LSee Determine the Handing on page 1 to determine the
hand of your door.
Left hand position
(tabs vertical)
Right hand position
(tabs horizontal)
2c Make sure the cam on the inside assembly is in the
correct position.
CAUTION
If the cam is not in the correct position during installation, locking and
unlocking could be reversed, resulting in an unsecured residence.
2d Install the inside assembly on the inside of the door.
LBolt must remain retracted!
Route the cable
through the hole in
the inside assembly.
Guide the slot onto
the tailpiece.
2e Secure the inside assembly with the two top screws.
LIf the screw holes are blocked by the cam, see step 3c.
Actual Size (2)
3 Install the bottom part of the lock.
3a Install the handing plate into the lever assembly.
LSee Determine the Handing on page 1 to determine the
hand of your door.
CAUTION
If the handing plate is not in the correct position, locking and
unlocking could be reversed, resulting in an unsecured residence.
1. Rotate the assembly so the
notch faces the latch
2. Place the handing plate in the correct position. Press
handing plate all the way into the chassis.
Left hand
OR
Right hand

3b Install the lever assembly on the outside of the door.
LThe lever will be installed later.
Make sure the notch
faces the latch. See
step 4a.
3c Secure the inside assembly with the two bottom screws.
Actual Size (2)
3d Move the handing screw and cam stop to the
appropriate position, if necessary.
LSee Determine the Handing on page 1 to determine the
hand of your door.
CAUTION
If the handing screw is not in the correct position, locking and
unlocking could be reversed, resulting in an unsecured residence.
Left hand
position
Right hand
position
OR
Handing screw
and cam stop
4 Apply power to the lock.
4a Connect the cable to the inside assembly.
CAUTION
The connector ts only one way. DO NOT FORCE!
Red wire
4b Install the batteries.
5 Install the inside cover.
5a Place the inside cover on the door.
Align the slot with
the tailpiece.
Thumbturn should
be pointed towards
hinges, with longer
side on top.
Guide the hole onto
the spindle.

5b Secure the inside cover with two screws.
Actual Size (2)
6 Install the levers.
6a Install the lever on the inside of the door.
Press lever catch
in, then push
lever into place.
6b Install the lever on the outside of the door.
Press lever catch
in, then push
lever into place.
7 Test the lock.
7a Extend and then retract the bolt using the inside bolt
throw.
Bolt should extend and
retract smoothly.
LOutside bolt throw should spin freely until a valid
credential is presented.
7b Extend the bolt using the bolt throw and then rotate the
inside lever.
Bolt should retract.
Latch should retract.
7c Rotate the outside lever.
Latch should retract.
If the lock did not operate as described, please see
Troubleshooting.

8 Set up the lock.
Access online interactive
instructions, user guide,
warranty, and reference
information.
alle.co/control
Customer Service
1-877-671-7011 www.allegion.com/us
Troubleshooting
Most installation problems are related to handing.
Determine the Handing
CAUTION
If the handing is incorrect, locking and
unlocking could be reversed, resulting in an
unsecured residence.
Left hand Right hand
Outside of door
Determine the handing of your door. Directions for changing
lock handing are provided throughout the instructions.
Problem Solution Step
Inside lever will not rotate up. Lock is installed correctly. Inside lever
should not rotate up.
—
Inside lever rotates up. Inside lever should not rotate up. Check the handing. 3d, 3a, 2b
Inside lever will not rotate down. Check the handing. 3d, 3a, 2b
Rotating the inside lever down does not retract the latch. Check the handing. 3d, 3a, 2b
Outside lever will not rotate up. Lock is installed correctly. Outside lever
should not rotate up.
—
Outside lever rotates up. Outside lever should not rotate up. Check the handing. 3d, 3a, 2b
Outside lever will not rotate down. Check the handing. 3d, 3a, 2b
When in the locked state, rotating the outside lever unlocks
the deadbolt without a valid credential being presented.
Check the handing. 3d, 3a, 2b
Make sure the cam is in the correct position. 2c
When in the locked state, presenting a valid credential and
rotating the outside thumbturn does not unlock the deadbolt.
Make sure the cam is in the correct position. 2c
Make sure the batteries are installed
correctly and are not dead.
4b
Make sure the cable is connected. 4a
© Allegion 2020
Printed in U.S.A.
47327850 Rev. 10/20-a

Schlage Control™
Cerradura inteligente interconectada
con tecnología Engage
Schlage Control™
Serrure intelligente interconnectée
dotée de la technologie Engage
Modelo FE410F
Modèle FE410F
Instrucciones para la instalación
Instructions d’installation
Acceda en línea a
instrucciones interactivas,
guía del usuario, garantía e
información de referencia.
alle.co/control
Accédez aux instructions
interactives en ligne, au
guide d’utilisation, à la
garantie et aux informations
de référence.
alle.co/control
*47327850*
47327850
Unidad de
cerrojo externa
Pêne dormant
extérieur
Unidad de manija
externa
Levier extérieur
Tornillos de montaje de
cerradura
Vis de montage du pêne
dormant
Tornillos de montaje de
manija
Vis de montage du levier
Tapa interna
Couvercle intérieur
Tornillos de tapa
Vis du couvercle
Manija
Levier
Perno
Pêne
Manija
Levier
Pestillo/perno/tornillos de
contra chapa (8)
Loquet/Pêne/Gâche Vis (8)
Pestillo de contra chapa
Loquet Gâche
Pestillo
Loquet
Placa del lado de la manija
Plaque de main d’ouverture
No se incluyen credenciales
Identiants non inclus.
Unidad interna para prep de
puerta de 5Z\x”
Solo se incluye unidad de
un lado. Se debe pedir la
cerradura para prep de puerta
de 5Z\x” o 4”
Assemblage intérieur pour
préparation de porte 5Z\x po.
Un seul assemblage
intérieur inclus. La serrure
est commandée pour une
préparation de porte de 5Z\x po
ou 10 cm (4 po).
Cerrojo cilindro y
volteador
Coupelle coupe-feu

Herramientas necesarias
• Destornillador Phillips
• Llave para clavija
Opcional
• Destornillador plano
• Controlador TorxTM
Preparación de la puerta:
consulte la página en el
paquete.
Comuníquese con el
servicio de asistencia
sobre productos al
1-877-671-7011.
Outils nécessaires
• Tournevis cruciforme
• Clef à ergots
En option
• Tournevis à tête plate
• Tournevis TorxTM
Préparation de la porte :
Reportez-vous à la section
de l’emballage.
Communiquez avec le
support technique au
1-877-671-7011.
APLICACIONES WEB Y PARA DISPOSITIVOS
MÓVILES ENGAGE(TM)
Busque “Allegion ENGAGE” en el App Store (iOS) o
Google Play Store (Android) para descargar.
Ingrese a portal.allegionengage.com para acceder a su
cuenta en línea.
APPLICATIONS WEB ET MOBILES DE LA
TECHNOLOGIE ENGAGE(MC)
Cherchez « Allegion ENGAGE » sur l’App Store (iOS)
ou sur le Google Play Store (Android) pour télécharger
l’application.
Rendez-vous à portal.allegionengage.com an
d’accéder à votre compte en ligne.
NOTAS IMPORTANTES
• Instalar la cerradura y probarla con la puerta abierta ¡para
evitar quedarse adentro o afuera!
PRECAUCIÓN
¡Utilice el perno provisto!
¡NO utilice un taladro eléctrico para la instalación!
REMARQUES IMPORTANTES
• Installez la serrure et faites-en l’essai en maintenant la
porte ouverte pour éviter de vous enfermer à l’extérieur ou
à l’intérieur!
MISE EN GARDE
Utilisez le pêne fourni!
N’utilisez PAS de perceuse électrique pour
l’installation!
Preparación de la instalación
Préparation de l’installation
Fijar el lado de la manija
Déterminez la main d’ouverture
PRECAUCIÓN
Si el lado de la manija es incorrecto, el bloqueo y
desbloqueo podrían falsearse, y la casa estaría insegura.
MISE EN GARDE
Si la main d’ouverture est incorrecte, le verrouillage
et le déverrouillage pourraient être inversés, rendant
la résidence non sécuritaire.
Fijar el lado de la manija de su puerta. Las indicaciones para
cambiar la cerradura del lado de la manija se encuentran en
estas instrucciones.
Déterminez la main d’ouverture de votre porte Les
directives pour modier la main d’ouverture de la serrure
sont fournies tout au long des instructions.
Izquierda / Gauche Derecha / Droite
Fuera de la puerta / Extérieur de la porte
Verique las dimensiones de la puerta.
Vériez les dimensions de la porte.
Conjunto trasero
2C\,” O 2C\v”
(60 mm O 70 mm)
Distance d’entrée
2C\,” OU 2C\v”
(60 mm OU 70 mm)
5Z\x” O 4”
(140 mm O 102 mm)
5Z\x” OU 4”
(140 mm OU 102 mm)
Grosor de la puerta
1C\,” -1C\v”
(35 mm - 44 mm)
Épaisseur de la porte
1C\,” - 1C\v”
(35 mm - 44 mm)
Hueco transversal
Diámetro
2Z\,” (53 mm)
Logement du
corps Diamètre
2Z\,” (53 mm)
Oricio de 1” (25 mm)
Trou de 25 mm (1 po)
Consulte consumer.schlage.com/Service-Support para
conocer las instrucciones de preparación de puerta si las
dimensiones son diferentes.
Si les dimensions sont di󰀨érentes,
consultez la page consumer.
schlage.com/Service-Support pour
connaître les instructions relatives à
la préparation
de la porte.
LEl cerrojo
cilindro y
volteador
no puede
instalarse en
una puerta
cuyo grosor sea de 1C\,” (35 mm),
y la cerradura no podrá contar
con la clasicación UL.
LLa coupelle coupe-feu ne peut pas être installée sur
une porte d’une épaisseur de 35 mm (1C\, po). La
classication UL en serait invalidée.

Instalar la cerradura
Installation de la serrure
1 Instalar el perno y el pestillo.
Installez le pêne et le verrou.
PRECAUCIÓN
¡Utilice el perno provisto!
MISE EN GARDE
Utilisez le pêne fourni!
1a Ajustar la longitud del perno, si es necesario.
Si nécessaire, modiez la longueur du pêne.
Conjunto trasero
Distance d’entrée
Medir el conjunto trasero. 2C\,”
(60 mm) no se necesita ajuste.
Mesurez la distance
d’entrée. 2C\,” (60 mm) aucun
ajustement nécessaire.
Si la medida es de 2C\v” (70 mm), extienda el perno.
Si celle-ci est de 70 mm (2C\v po), augmentez la longueur.
Girar la placa frontal.
Faites tourner la têtière.
Asegúrese de que el botón se
meta en su lugar.
Veillez à ce que le bouton se
mette bien en place.
1b Si lo desea, cambie a una placa frontal con esquinas
cuadradas.
Si désiré, installez la têtière à angle vif.
Utilizar un destornillador
plano para quitar la placa
frontal.
Utilisez un tournevis à tête
plate pour enlever la têtière.
Presionar la placa frontal
con esquinas cuadradas
en su lugar.
Appuyez sur la têtière à
angle vif pour la mettre
en place.
1c Instalar el cerrojo cilindro y volteador dentro del oricio
inferior.
Installez la coupelle coupe-feu dans le trou inférieur.
LNO instalar el cerrojo cilindro y volteador en una
puerta de 1C\,” de grosor.
LNe l’installez PAS sur une porte d’une épaisseur de
1C\,, po.
No se requiere un cerrojo
cilindro y volteador para un
oricio de cerradura.
Une coupelle coupe-feu
n’est pas requise pour le trou
du pêne dormant
La apertura debería apuntar
hacia el exterior de la
puerta.
L’ouverture doit faire face à
l’extérieur de la porte.
1d Instalar el perno y el pestillo en la puerta.
Installez le pêne et le loquet dans la porte.
PRECAUCIÓN
Si el perno no se
mantiene es retraído
durante la instalación, el
bloqueo y desbloqueo
podrían falsearse, y la
casa estaría insegura.
MISE EN GARDE
Si le pêne ne reste
pas rétracté lors de
l’installation, le verrouillage
et le déverrouillage
pourraient être inversés,
rendant la résidence
non sécuritaire.
Asegúrese de que la palabra
TOP (arriba) apunte hacia
arriba al instalar el perno.
Assurez-vous que le mot
TOP est tourné vers le haut
lors de l’installation du pêne.
Asegúrese de que bisel
de pestillo mire hacia
la placa de la manija.
Assurez-vous que
le côté biseauté du
loquet fait bien face à
la gâche.
1e Instalar las contra chapas.
Installez les gâches.
Oricios guía perforados Z\,” x 3” de profundidad 2 lugares.
Percez les trous pilotes Profondeur de Z\,, po x 7,6 cm (3
po) 2 endroits.
Opcional
En option
O
OU
Batiente de refuerzo
Gâche de renforcement
Batiente y placa de refuerzo
Gâche et plaque de renforcement
Tamaño real
Taille réelle

2 Instalar la parte superior de la cerradura.
Installez la partie supérieure de la serrure.
2a Instalar la unidad de cerrojo externa del lado exterior de
la puerta.
Installez l’assemblage extérieur du pêne dormant à
l’extérieur de la porte.
PRECAUCIÓN
Si el perno no se mantiene es
retraído durante la instalación, el
bloqueo y desbloqueo podrían
falsearse, y la casa estaría
insegura.
MISE EN GARDE
Si le pêne ne reste pas rétracté
lors de l’installation, le verrouillage
et le déverrouillage pourraient être
inversés, rendant la résidence non
sécuritaire.
Tender el cable a
través del oricio en la
unidad interna.
Faites passer le câble
à travers le trou dans
l’assemblage interne.
Las pinzas sostienen la unidad en la puerta.
Des pinces permettent de maintenir
l’assemblage sur la porte.
Tender la pieza nal a través de la ranura en el perno.
Faites passer la pièce de raccordement à travers la fente du pêne.
2b Ajustar el husillo en la unidad interna, si es necesario.
Si nécessaire, modiez la position de l’axe.
PRECAUCIÓN
Si el husillo no se
coloca en la posición
es correcta, el bloqueo
y desbloqueo podrían
falsearse, y la casa
estaría insegura.
MISE EN GARDE
Si l’axe n’est pas dans
la bonne position,
le verrouillage et le
déverrouillage pourraient
être inversés, rendant la
résidence non sécuritaire.
LConsulte Fijar el lado de la manija para la manija de su
puerta.
LConsultez la section Déterminez la main d’ouverture
pour déterminer la main d’ouverture de votre porte.
Posición izquierda
(pestañas verticales)
Installation à gauche
(languettes à la verticale)
Posición derecha
(pestañas horizontales)
Installation à droite
(languettes à l’horizontale)
2c Asegúrese de que la leva en la unidad interior se
encuentre en la posición correcta.
Assurez-vous que la came est dans la bonne position.
PRECAUCIÓN
Si la leva no se coloca
en la posición es
correcta durante la
instalación, el bloqueo
y desbloqueo podrían
falsearse, y la casa
estaría insegura.
MISE EN GARDE
Si la came n’est pas dans
la bonne position lors de
l’installation, le verrouillage
et le déverrouillage
pourraient être inversés,
rendant la résidence non
sécuritaire.
2d Instalar la unidad interna del lado interior de la puerta.
Installez l’assemblage interne à l’intérieur de la porte.
L¡El perno debe permanecer retraído!
LLe pêne doit demeurer rétracté!
Tender el cable a través del
oricio en la unidad interna.
Faites passer le câble
à travers le trou dans
l’assemblage interne.
Guiar la ranura hacia la
pieza nal.
Alignez la fente avec la
pièce de raccordement.
2e Asegure la unidad interna con dos tornillos superiores.
Fixez l’assemblage interne à l’aide des deux vis du
dessus.
LSi los oricios para los tornillos están bloqueados por
la leva, consulte el paso 2c.
LSi les trous pour les vis sont bloqués par la came,
reportezvous à l’étape 2c.
Tamaño real (2)
Taille réelle (2)

3 Instalar la parte inferior de la cerradura.
Installez la partie inférieure de la serrure.
3a Instalar la placa del lado de la manija en la unidad de la
manija.
Installez la plaque de main d’ouverture dans
l’assemblage du levier.
LConsulte Fijar el lado de la manija para la manija de su
puerta.
LConsultez la section Déterminez la main d’ouverture
pour déterminer la main d’ouverture de votre porte.
PRECAUCIÓN
Si la placa del lado de la
manija no se coloca en
la posición es correcta,
el bloqueo y desbloqueo
podrían falsearse, y la
casa estaría insegura.
MISE EN GARDE
Si la plaque de main
d’ouverture n’est pas
dans la bonne position,
le verrouillage et le
déverrouillage pourraient
être inversés, rendant la
résidence non sécuritaire.
1. Rotar la unidad para que la
muesca apunte hacia el pestillo.
Faites tourner l’assemblage
de manière à ce que
l’encoche soit face au
loquet.
2. Colocar la placa del lado de la manija en la posición
correcta. Presionar toda la placa del lado de la manija
dentro del chasis.
Mettez la plaque de main d’ouverture dans la position
appropriée. Appuyez sur la plaque de main d’ouverture
pour l’insérer complètement dans le châssis.
Izquierda
Gauche
O
OU
Derecha
Droite
3b Instalar la unidad de manija del lado exterior de la
puerta. La manija se instalará después.
Installez l’assemblage du levier à l’extérieur de la porte.
Le levier sera installé plus tard.
Asegúrese de que la muesca
apunte al pestillo. Consulte el
paso 3a.
Assurez-vous que
l’encoche est bien face au
loquet. Consultez à l’étape 3a.
3c Asegurar la unidad interna con dos tornillos inferiores.
Fixez l’assemblage interne à l’aide des deux vis du bas.
Tamaño real (2)
Taille réelle (2)
3d Mover el tornillo del lado de la manija y el tope de la
leva hasta lograr la posición adecuada, si es necesario.
Consulte Fijar el lado de la manija para la manija de
su puerta.
Si nécessaire, déplacez la vis déterminant la main
d’ouverture et l’arrêt de la came pour qu’ils soient
dans la position appropriée. Consultez la section
Déterminez la main d’ouverture pour déterminer
la main d’ouverture de votre porte.
PRECAUCIÓN
Si el tornillo del lado
de la manija no se
coloca en la posición
es correcta, el bloqueo
y desbloqueo podrían
falsearse, y la casa
estaría insegura.
MISE EN GARDE
Si la vis déterminant la
main d’ouverture n’est pas
dans la bonne position,
le verrouillage et le
déverrouillage pourraient
être inversés, rendant la
résidence non sécuritaire.
Posición
izquierda
Installation
à gauche
O
OU
Tornillo del lado de la
manija y tope de leva
Vis déterminant la main
d’ouverture et arrêt de
la came
Posición
derecha
Installation
à droite

4 Alimentar la cerradura con energía.
Mettez la serrure sous tension.
4a Conectar el cable fuera de la unidad interna.
Branchez le câble dans l’assemblage interne.
PRECAUCIÓN
El conector encaja de
una sola manera.
¡NO LO FUERCE!
MISE EN GARDE
Le connecteur s’insère
d’une seule façon.
NE FORCEZ PAS!
Cable rojo
Fil rouge
4b Instalar las baterías.
Insérez les piles.
5 IInstalar la tapa interna.
Installez le couvercle interne.
5a Colocar la tapa interna en la puerta.
Posez le couvercle interne sur la porte.
Alinear la ranura con la pieza nal.
Alignez la fente avec la pièce de raccordement.
El cierre giratorio del
pestillo debería apuntar
hacia las bisagras, con un
lado más largo arriba.
La barrette tournante doit
être pointée en direction
des charnières, le côté le
plus long sur le dessus.
Guiar el oricio hacia el husillo.
Alignez le trou avec l’axe.
5b Instalar la manija del lado exterior de la puerta.
Installez le levier à l’extérieur de la porte.
Tamaño real
Taille réelle

6 Instalar las manijas.
Installez les leviers.
6a Instalar la manija del lado interior de la puerta.
Installez le levier à l’intérieur de la porte.
Presionar la traba hacia
adentro y, luego, empujar
la manija hacia su lugar.
Poussez sur le pivot
d’entraînement du levier,
puis poussez sur le levier
pour le mettre en place.
6b Instalar la manija del lado exterior de la puerta.
Installez le levier à l’extérieur de la porte.
Presionar la traba hacia adentro y, luego, empujar la manija
hacia su lugar.
Poussez sur le pivot d’entraînement du levier, puis poussez
sur le levier pour le mettre en place.
7 Instalar las contra chapas.
Installez les gâches.
7a Instalar las contra chapas en el marco.
Installez les gâches dans le cadre.
LEl pasador externo debería girar libremente hasta que
se presente una credencial válida.
LLa saillie externe devrait tourner librement jusqu’à ce
qu’un authentiant valide soit présenté.
El perno debería extenderse y
retraerse suavemente.
Le pêne devrait sortir et se
rétracter en douceur.
7b Extender el perno con el pasador y, luego, rotar la
manija interna.
Faites sortir le pêne en utilisant la saillie, puis faites
tourner le levier interne.
El perno debería
retraerse.
Le pêne devrait se
rétracter.
El pestillo debería
retraerse.
Le loquet devrait se
rétracter.
7c Girar la manija externa.
Faites tourner le levier externe.
El pestillo debería
retraerse.
Le loquet devrait se
rétracter.
Si la cerradura no funciona como se describe, consulte
Resolución de problemas.
Si la serrure ne fonctionne pas de la manière décrite,
veuillez consulter Dépannage.

8 Congure la cerradura.
Congurez la serrure.
Acceda en línea a
instrucciones interactivas,
guía del usuario, garantía e
información de referencia.
alle.co/control
Accédez aux instructions
interactives en ligne, au
guide d’utilisation, à la
garantie et aux informations
de référence.
alle.co/control
Servicio al cliente / Service à la clientèle
1-877-671-7011 www.allegion.com/us

Resolución de problemas
La mayoría de los problemas de instalación se relacionan con el lado de la manija. Consulte Fijar el lado de la manija.
Problema Solución Paso
La manija interna no gira hacia arriba. La cerradura está instalada correctamente.
La manija interna no debería girar hacia
arriba.
—
La manija interna gira hacia arriba. La manija interna no
debería girar hacia arriba.
Vericar el lado de la manija. 3d, 3a, 2b
La manija interna no gira hacia abajo. Vericar el lado de la manija. 3d, 3a, 2b
Al girar la manija interna hacia abajo, el pestillo no se retrae. Vericar el lado de la manija. 3d, 3a, 2b
La manija externa no gira hacia arriba. La cerradura está instalada correctamente.
La manija externa no debería girar hacia
arriba.
—
La manija externa gira hacia arriba. La manija externa no
debería girar hacia arriba.
Vericar el lado de la manija. 3d, 3a, 2b
La manija externa no gira hacia abajo. Vericar el lado de la manija. 3d, 3a, 2b
Cuando se encuentra bloqueada, al girar la manija externa,
se desbloquea la cerradura sin presentar una credencial
válida.
Vericar el lado de la manija. 3d, 3a, 2b
Asegúrese de que la leva en la unidad
interior se encuentre en la posición correcta.
2c
Cuando está en el estado bloqueado, presentar una
credencial válida y girar la palanca exterior hacia abajo no
desbloquea el cerrojo.
Vericar el lado de la manija. 3d, 3a, 2b
Asegúrese de que la leva en la unidad
interior se encuentre en la posición correcta.
2c
Asegúrese de que las baterías estén
instaladas correctamente y tengan carga.
4b
Asegúrese de que el cable esté conectado. 4a
Fijar el lado de la manija
PRECAUCIÓN
Si el lado de la manija es incorrecto, el bloqueo y
desbloqueo podrían falsearse, y la casa estaría insegura.
Fijar el lado de la manija de su puerta. Las indicaciones para
cambiar la cerradura del lado de la manija se encuentran en
estas instrucciones.
Izquierda Derecha
Fuera de la puerta
Acceda en línea a
instrucciones interactivas,
guía del usuario, garantía e
información de referencia.
alle.co/control
Servicio al cliente
1-877-671-7011 www.allegion.com/us

© Allegion 2020
Printed in U.S.A.
47327850 Rev. 10/20-a
Dépannage
La plupart des problèmes d’installation sont liés à la main d’ouverture. Consultez Déterminez la main d’ouverture pour
déterminer la main d’ouverture de votre porte.
Problème Solution Étape
Le levier interne ne tourne pas vers le haut. La serrure est bien installée. Le levier
interne ne doit pas tourner vers le haut.
—
Le levier interne tourne vers le haut. Le levier interne ne doit
pas tourner vers le haut.
Vériez la main d’ouverture. 3d, 3a, 2b
Le levier interne ne tourne pas vers le bas. Vériez la main d’ouverture. 3d, 3a, 2b
Le loquet ne se rétracte pas lorsque le levier interne est
tourné vers le bas.
Vériez la main d’ouverture. 3d, 3a, 2b
Le levier externe ne tourne pas vers le haut. La serrure est bien installée. Le levier
externe ne doit pas tourner vers le haut.
—
Le levier externe tourne vers le haut. Le levier externe ne
doit pas tourner vers le haut.
Vériez la main d’ouverture. 3d, 3a, 2b
Le levier externe ne tourne pas vers le bas. Vériez la main d’ouverture. 3d, 3a, 2b
Lorsque la serrure est verrouillée, le pêne dormant se
déverrouille sans qu’un authentiant valide soit présenté
lorsque le levier externe est tourné.
Vériez la main d’ouverture. 3d, 3a, 2b
Assurez-vous que la came est dans la
bonne position.
2c
À l'état verrouillé, la présentation d'un justicatif d'identité
valide et la rotation du levier extérieur vers le bas ne
déverrouille pas le pêne dormant.
Vériez la main d’ouverture. 3d, 3a, 2b
Assurez-vous que la came est dans la
bonne position.
2c
Assurez-vous que les piles sont
correctement installées et qu’elles ne sont
pas mortes.
4b
Assurez-vous que le câble est bien branché. 4a
Déterminez la main d’ouverture
MISE EN GARDE
Si la main d’ouverture est incorrecte, le verrouillage
et le déverrouillage pourraient être inversés, rendant
la résidence non sécuritaire.
Déterminez la main d’ouverture de votre porte Les directives
pour modier la main d’ouverture de la serrure sont fournies
tout au long des instructions.
Gauche Droite
Extérieur de la porte
Accédez aux instructions
interactives en ligne, au
guide d’utilisation, à la
garantie et aux informations
de référence.
alle.co/control
Service à la clientèle
1-877-671-7011 www.allegion.com/us
