Schlage FE575 User manual

*23780026*
23780026
Prepare for Installation
IMPORTANT NOTES
• DO NOT use a power drill for installation!
• Use a screwdriver to remove product from packaging.
• Install and test lock with door open to avoid being locked out.
A Check door dimensions.
See consumer.schlage.com/Service-Support for door
preparation instructions if dimensions are different.
2³⁄₄” (70 mm)
OR
2³⁄₈” (60 mm) 2¹⁄₈” (53 mm)
Hole
1” (25 mm)
Door Edge
B Change faceplate, if necessary.
Choose the drawing that matches your door edge. If the hole has no
mortise, change to the circular faceplate.
OR
Door Edge
Door Edge
No change
necessary.
Additional Parts
Optional Latch
Faceplate
Pin Wrench
Tools Needed
• Phillips screwdriver
• Tape Measure
• Pencil
Optional
• Flathead
Screwdriver
• Wood Block
• Hammer Keypad
Latch
Latch/Strike
Screws (4)
Strike
Inside Lever
Lever Screws (2)
Key
Model FE575
Keypad Lock
Installation Instructions
Default Codes
Códigos de predeterminado
Codes du défaut
Place Label Here
Poner la etiqueta aquí
Placer l’autocollant ici
© Allegion 2020
Printed in U.S.A.
23780026 Rev. 04/20-g
Customer Service Atención al cliente Service à la clientèle
Calling From: Si llama desde: Tout appel provenant de:
U.S.A.
Estados Unidos
États-Unis
d’Amérique:
[phone]
Canada
Canadá
Canada:
[phone]
Mexico
México
Mexique:
018005067866

Install Lock
1 Install latch.
Make sure latch angle faces door jamb.
OR
Actual Size
Jamb
Angle
Wood Block
(Not Included)
Angle
2 Install strike onto door jamb.
Actual Size
3 Install battery.
4 Install keypad.
Bar should slide smoothly through hole in
latch. If not, check door dimensions.

5 Install lever.
Actual Size
Knob identification and installation
For installation, slide both knobs onto the inside/outside assembly.
Outside Knob
(longer)
⁷⁄₈"
(22 mm)
Inside Knob
(shorter)
⁵⁄₈"
(15 mm)
Inside Knob
Outside Knob
6 If needed, switch levers.
Correct
Incorrect
b c
d
If your lever looks like this,
then no change is necessary.
If your lever does not look
like this, switch the levers by
following the steps below.
OR
Insert the pin wrench
into the hole in the
lever. Push in and
hold.
Pull the lever off. Repeat steps a and b to remove
the lever from the other side of
the door.
Switch the levers.
Push each lever back
into place.
a

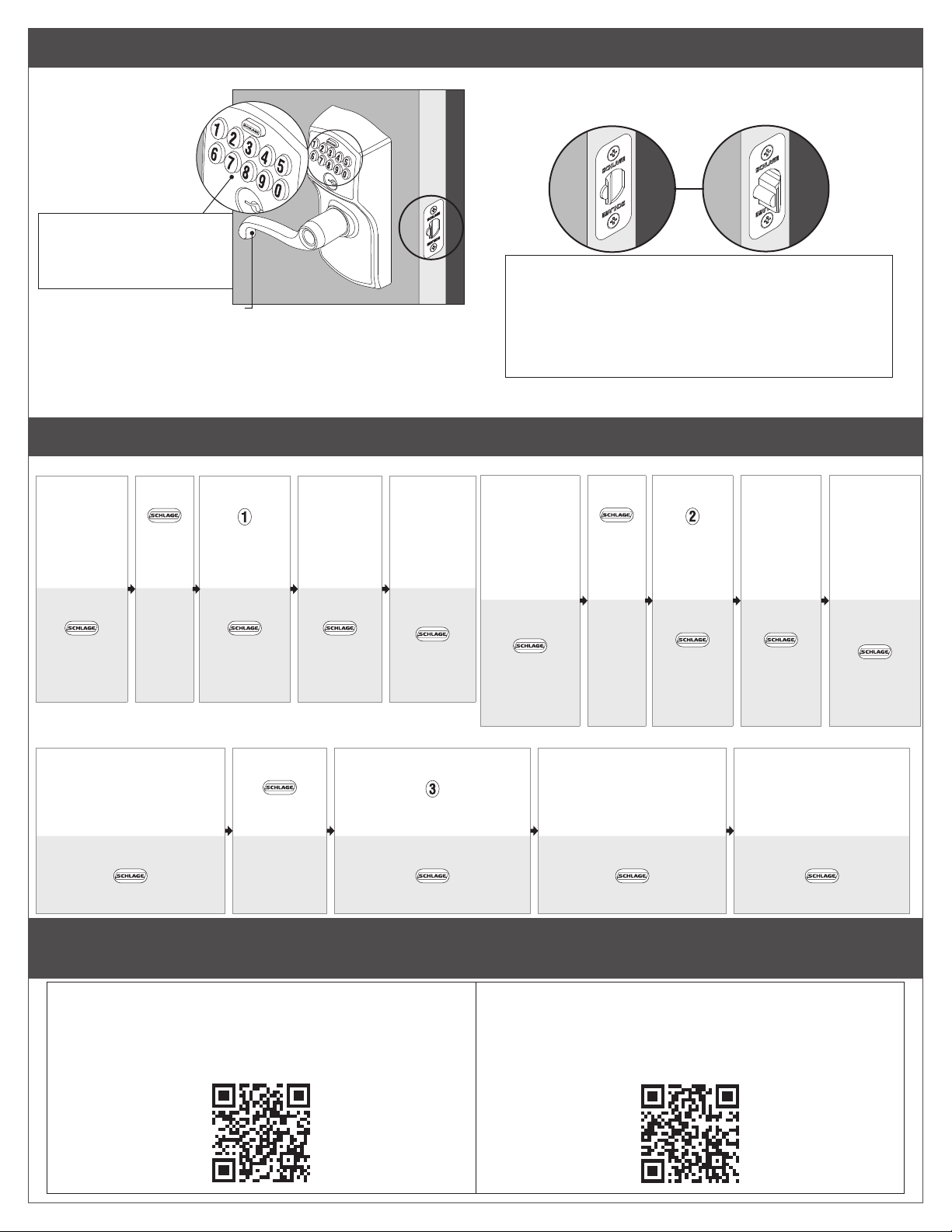

Test Lock
Temporary Unlocking
1. Find User Code A on the
cover of these instructions.
2. Enter User Code A
(four digits) into the
keypad.
3. Rotate and then
release lever.
Yes. Lock is installed correctly.
No. Latch retracted but did not extend (latch
bound). Check step 4.
No. Nothing happened. Check step 3.
Did latch retract and then extend?
Locking
The lock will automatically relock itself, until a valid User Code is entered.
Quick Programming Reference
Adding User Codes*
Enter
Programming Code
(sixnumbers)
Press Press Enternew
UserCode
(fournumbers)
Entersame
new
UserCode
(fournumbers)
Waitfor
3OrangeLights+
3Beeps
Keypad
turns
blue
Waitfor
3OrangeLights+
3Beeps
Waitfor
3OrangeLights+
3Beeps
Success!
1GreenLight+
LongBeep
* These four numbers must be different from the first four numbers of the programming code.
Deleting User Codes
Enter
Programming Code
(sixnumbers)
Press Press Enterunwanted
User Code
(fournumbers)
Entersame
unwanted
User Code
(fournumbers)
Waitfor
3OrangeLights+
3Beeps
Keypad
turns
blue
Waitfor
3Orange
Lights+
3Beeps
Waitfor
3OrangeLights+
3Beeps
Success!
1GreenLight+
1LongBeep
Changing the Programming Code*
Enter
Programming
Code
(sixnumbers)
Press Press EnterNew
Programming
Code
(sixnumbers)
EnterSameNew
Programming Code
(sixnumbers)
Waitfor
3OrangeLights+
3Beeps
Keypad
turns
blue
Waitfor
3Orange
Lights +
3Beeps
Waitfor
3OrangeLights+
3Beeps
Success!
1GreenLight+
LongBeep
* The first four numbers must be different from all of the User Codes currently in the lock.
More Programming, Warranty, and Registration Information
For more programming, warranty, and service information, go to
schlage.com/faqs-keypad, or use a mobile device with the code
below:
Register your product at RegisterMySchlage.com, or use a mobile
device with the code below:

Modelo FE575
Modèle FE575
Cerradura con teclado
Verrou à clavier numérique
Instrucciones de Instalación
Instructions d’installation
NOTAS IMPORTANTES
• ¡NO utilice un taladro eléctrico para la instalación!
• Utilice un destornillador para retirar el producto del embalaje.
• Instale la cerradura y pruébela con la puerta abierta para evitar
quedarse afuera.
REMARQUES IMPORTANTESL’INSTALLATION!
• N’utilisez PAS une perceuse électrique pour l’installation!
• Utilisez un tournevis pour retirer le produit de son emballage.
• Installez la serrure et faites un essai en maintenant la porte
ouverte pour éviter d’être embarré à l’extérieur.
A Verifique las dimensiones de la puerta.
Vérifiez les dimensions de la porte.
Vea consumer.schlage.com/Service-Support para conocer las
instrucciones acerca de la preparación de la puerta, en caso de que
las dimensiones fueran diferentes.
Si les dimensions sont différentes, visiter le site consumer.schlage.
com/Service-Support pour plus d’information à propos des
instructions de préparation.
2³⁄₄” (70 mm)
O/OU
2³⁄₈” (60 mm) 2¹⁄₈” (53 mm)
Orificio
Trou
1” (25 mm)
Borde de la puerta
Bord de la porte
B Si es necesario, cambie la placa frontal.
Changez la têtière au besoin.
Elija el dibujo que coincida con el borde de su puerta. Si el orificio
no tiene mortaja, cambie por la placa frontal circular.
Sélectionnez le dessin qui correspond à votre bord de porte. Pour un
orifice sans mortaise, optez pour une têtière circulaire.
OR
Borde de la puerta
Bord de la porte
Borde de la puerta
Bord de la porte
No es necesario
realizar cambios.
Aucun changement
requis.
Piezas adicionales
Pièces additionnelles
Placa frontal del pestillo opcional
Têtière de loquet en option
Llave para clavija
Clef à ergots
Herramientas necesarias
• Desatornillador Phillips
• Cinta métrica
• Lápiz
Opcional
• Destornillador de cabeza
plana
• Bloque de Madera
• Martillo
Outils nécessaires
• Tournevis cruciforme
• Ruban à mesurer
• Crayon
En option
• Tournevis à tête plate
• Bloc en bois
• Marteau
Prepare todo para la instalación Préparez l’installation
Teclado
Clavier
Pestillo
Verrou
Tornillos del
pestillo/percutor (4)
Vis du verrou/gâche (4)
Cerrojo
Gâche
Palanca interna
Levier intérieur
Tornillos de la
palanca (2)
Vis du levier (2)
Llave
Clé

Instale la traba Installez la serrure
1 Instalar el pestillo.
Installez le verrou.
Asegúrese de que el ángulo del pestillo mire hacia la jamba de la
puerta.
Assurez-vous que l’angle du loquet fait face au montant de la porte.
O
OU
Tamaño real Taille réelle
Jamba
Montant
Ángulo
Angle
Bloque de Madera
(No se Incluye)
Bloc en bois
(non fourni)
Ángulo
Angle
2 Instale el cerrojo en la jamba de la puerta.
Installez la gâche sur le montant de la porte.
Tamaño real
Taille réelle
3 Instale la batería.
Installez la pile.
4 Instalar el teclado.
Installer le clavier.
Bar should slide smoothly through hole in
latch. If not, check door dimensions.
La barra debe deslizarse suavemente por el orificio del pestillo. Si
no lo hace, verifique las dimensiones de la puerta.
La barre devrait glisser aisément dans l’orifice situé dans le loquet.
Si ce n’est pas le cas, vérifiez les dimensions de la porte.

5 Instalar la palanca interna.
Installez le levier intérieur.
Tamaño real
Taille réelle
Identificación e instalación de picaportes
Identification et installation du bouton
Para instalarlos, deslice ambos picaportes en el montaje interno/
externo.
Pour l’installation, glissez les deux (2) boutons sur l’assemblage
intérieur/extérieur.
Picaporte externo
(más largo)
Bouton extérieur
(plus long)
(22 mm)
Picaporte interno
(más corto)
Bouton intérieur
(plus court)
(15 mm)
Picaporte interno
Bouton intérieur
Picaporte externo
Bouton extérieur
6 Si es necesario, intercambie las palancas.
Au besoin, échangez les leviers.
Correcto
Correct
Incorrecto
Incorrect
bc
d
Si su palanca se ve como esta, no
es necesario realizar ningún
cambio.
Si su palanca no se ve como esta,
intercambie las palancas
siguiendo los pasos que se
indican a continuación.
Si votre levier ressemble à cette
illustration, il n'y a pas lieu de
changer quoi que ce soit.
Si votre levier ne ressemble pas à
cette illustration, échangez les
leviers en procédant de la façon
suivante.
O OU
Insérez la clé à ergot
dans l'orifice du levier.
Poussez pour enfoncer
et retenez.
Retire la palanca.
Retirez le levier. Repita los pasos
a y b para retirar
la palanca desde
el otro lado de
la puerta.
Intercambie las
palancas.
Empuje cada palanca
nuevamente hacia su lugar.
Poussez chaque levier en place.
a
Répétez les
étapes a et b
pour retirer le
levier de l'autre
côté de la porte.
Faites basculer
les leviers.
Introduzca la llave
inglesa en el orificio de
la palanca. Presione y
sostenga.

Probar la cerradura Essayez le verrou
Desbloqueo provisorio Déverrouillage temporaire
Sí. La cerradura se instaló
correctamente.
No. El pestillo se retrajo
pero no se extendió
(atasco del pestillo).
Verifique el paso 4.
No. No ocurrió nada.
Verifique el paso 3.
Oui. La serrure est installée
correctement.
Non. Le loquet est escamoté,
mais il ne s'est pas déployé
(limite du loquet). Vérifiez
l'étape4.
Non. Rien ne s'est produit.
Vérifiez l’étape3.
1. Encuentre el código de
usuario A en la Guía de
programación de
cerraduras con teclado.
1. Repérez le code
d'utilisateur A au guide
de programmation des
verrous à clavier
numérique.
2. Ingrese el código de usuario A
(cuatro dígitos) en el teclado.
2. Inscrivez le code d'utilisateur
A (quatre chiffres) sur le
clavier numérique.
3. Gire y luego suelte la palanca.
3. Faites pivoter et relâchez le levier.
¿Se retrajo el pestillo y luego se extendió?
Le loquet s'est-il escamoté pour ensuite se déployer?
Bloqueo Verrouillage
La cerradura se volverá a bloquear automáticamente hasta que se ingrese un código de usuario válido.
La serrure reste automatiquement verrouillée tant qu’un code d’utilisateur valide n’est saisi.
Referencia de programación rápida Référence de programmation rapide
Agregar códigos de usuario* Pour ajouter des codes d’utilisateur*
Ingrese
elcódigode
programación
(6números)
Saisissez
uncodede
programmation
(6chiffres)
Presionar
Appuyez
Presionar
Appuyez
Ingrese
elcódigode
usuarionuevo
(4números)
Saisissez
unnouveau
code
d’utilisateur
(4chiffres)
Ingreseel mismo
códigode
usuarionuevo
(4números)
Saisissez
lemême
nouveaucode
d’utilisateur
(4chiffres)
Espere
Attendezque
3lucesnaranjas+
3tonos
3voyantsorange
s’allumentetles
3bips
Elteclado
sevuelve
decolor
azul
Leclavier
numérique
devient
bleu
Espere
Attendezque
3lucesnaranjas+
3tonos
3voyantsorange
s’allumentetles
3bips
Espere
Attendezque
3lucesnaranjas
+3tonos
3voyantsorange
s’allumentetles
3bips
¡Éxito!
Réussi!
1luzverde+tono
largo
Unvoyantvertet
unbiplong
* Los cuatro números deben ser diferentes de los primeros cuatro números del código de programación.
* Les quatre chiffres doivent être différents des quatre premiers chiffres du code de programmation.
Eliminar códigos de usuario Pour supprimer des codes d’utilisateur
Ingrese
elcódigode
programación
(6números)
Saisissez
uncodede
programmation
(6chiffres)
Presionar
Appuyez
Presionar
Appuyez
Ingrese
elcódigode
usuarioque
deseaeliminar
(4números)
Saisissez
lecode
d’utilisateur
indésirable
(4chiffres)
Ingrese
elmismocódigo
deusuarioque
deseaeliminar
(4números)
Saisissez
lemême code
d’utilisateur
indésirable
(4chiffres)
Espere
Attendezque
3lucesnaranjas+
3tonos
3voyantsorange
s’allumentetles
3bips
Elteclado
sevuelve
decolor
azul
Leclavier
numérique
devient
bleu
Espere
Attendezque
3lucesnaranjas
+3tonos
3voyants
orange
s’allumentetles
3bips
Espere
Attendezque
3lucesnaranjas
+3tonos
3voyants
orange
s’allumentetles
3bips
¡Éxito!
Réussi!
1luzverde+tono
largo
Unvoyantvertet
unbiplong
Cambio del código de programación* Pour modifier le code de programmation*
Ingrese
elcódigodeprogramación
(6números)
Saisissez
uncodede programmation
(6chiffres)
Presionar
Appuyez
Presionar
Appuyez Ingrese
elnuevocódigodeprogramación
(6números)
Saisissez
unnouveaucodede programmation
(6chiffres)
Ingrese elmismo nuevocódigode
programación
(6números)
Saisissez
lemêmenouveaucodede
programmation
(6chiffres)
Espere
Attendezque
3lucesnaranjas+3tonos
3voyantsoranges’allumentetles3bips
Eltecladosevuelve
decolorazul
Leclavier
numériquedevient
bleu
Espere
Attendezque
3lucesnaranjas+3tonos
3voyantsoranges’allumentetles3bips
Espere
Attendezque
3lucesnaranjas+3tonos
3voyantsoranges’allumentetles3bips
¡Éxito!
Réussi!
1luzverde+tonolargo
Unvoyantvertet un bip long
Más información sobre programación, garantía y registro
Renseignements additionnels concernant la programmation, la garantie et l’enregistrement
Para obtener más información sobre programación, garantía e
información sobre el servicio, diríjase a schlage.com/faqs-keypad o
use el siguiente código desde un dispositivo móvil:
Pour obtenir plus de renseignements concernant la programmation, la
garantie et la réparation, consultez le site schlage.com/faqs-keypad
ou utilisez un dispositif mobile et le code ci-dessous:
Registre su producto en RegisterMySchlage.com o use el siguiente
código desde un dispositivo móvil:
Enregistrez votre produit sur RegisterMySchlage.com ou utilisez un
dispositif mobile et le code ci-dessous:
