Schluter Systems DH E RT2/BW User manual

DH E RT2 / BW
(MCD5-1999-SLP3)
DH E RT2 / BW
(MCD5-1999-SLP3)
• English
• Deutsch
• Français
• Polski
• Česky
• Nederlands
• Italiano
• Español
• Русский
• Portugues
INSTRUCTIONS
GREEN COMFORT
Maximum comfort with low energy consumption

2© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
ILLUSTRATIONS
Pages.................................................................................... 3
INSTRUCTIONS
English.................................................................................. 7
Deutsch .............................................................................. 12
Français .............................................................................. 17
Polski .................................................................................. 22
Česky.................................................................................. 27
Nederlands ......................................................................... 32
Italiano................................................................................ 37
Español............................................................................... 42
Русский ............................................................................. 47
Portugues .......................................................................... 52

3
DH E RT2 / BW
(MCD5-1999-SLP3)
© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
ILLUSTRATIONS
Pages.................................................................................... 3
INSTRUCTIONS
English.................................................................................. 7
Deutsch .............................................................................. 12
Français .............................................................................. 17
Polski .................................................................................. 22
Česky.................................................................................. 27
Nederlands ......................................................................... 32
Italiano................................................................................ 37
Español............................................................................... 42
Русский ............................................................................. 47
Portugues .......................................................................... 52
BR1017A02
Fig. 1
Fig. 2
BR1017A01
BR1017A01BR1017A02

4© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
DH E RT2 / BW
BR1017A03A
1.5m
1
2
3
BR1017A03a
Fig. 3
Fig. 4
BR1017A04c

5© 2016. All rights reserved. Used under license by Schlüter-Systems KG
© 2016. All rights reserved. Used under license by Schlüter-Systems KG
DH E RT2 / BW
BR1017A05A
653 421
N
L
BR1017A06
Fig. 5
Fig. 6
BR1017A05aBR1017A06

6© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
1
2
3
4
4
DH E RT2 / BW
BR1017A14BR1017A07
Fig. 7
Fig. 8
BR1017A07
ON
OFF
1
2
Manual Menu
Auto
BR1017A17a
Fig. 9
Udarbejdet af: Udarbejdet d.: 29.05.2015 Side 1af 1
©2015 OJ ELECTRONICS A/S •STENAGER 13B •DK-6400 SØNDERBORG
NTC 12kΩ@ 25°Celsius
°Celsius °Fahrenheit Ohm (Ω)
-10°C14°F55076Ω
0°C32°F34603Ω
10°C50°F22284Ω
20°C68°F14675Ω
30°C86°F9860Ω

7
DH E RT2 / BW
(MCD5-1999-SLP3)
© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG

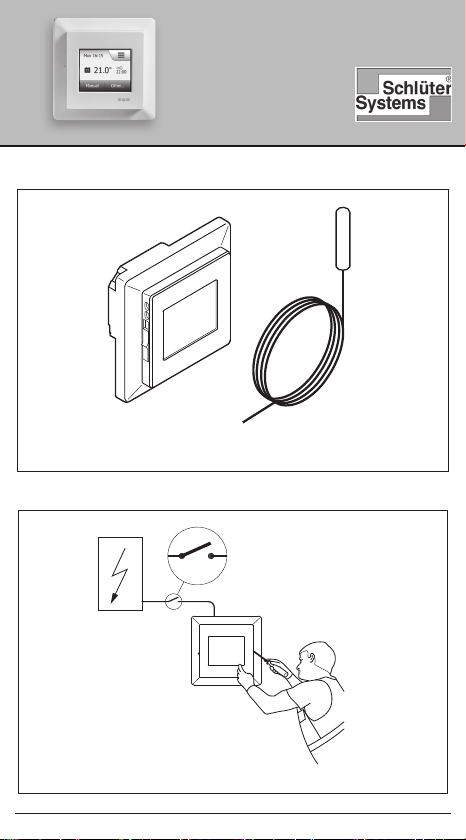

FIG. 1 - CONTENT
• Thermostat
• Sensor
The thermostat is an electronic PWM/PI thermostat for temperature
control by means of an NTC sensor located either externally or
internally within the thermostat.
The thermostat is for flush mounting in a wall socket. A baseplate
for wall mounting is also available.
This thermostat can be used as a controller for electric room heating
pursuant to EN50559.
Product programme
DH E RT2 / BW Clock-thermostat with two sensors:
floor sensor and built-in room sensor.
FIG. 2 - WARNING – Important Safety Instructions
Disconnect the power supply before carrying out any installation or
maintenance work on this thermostat and associated components.
The thermostat and associated components should only be installed
by a competent person (i.e. a qualified electrician). Electrical instal-
lation must be in accordance with appropriate statutory regulations.
FIG. 3 - THERMOSTAT PLACEMENT
Mounting of sensor
The floor sensor contains a safety extra-low voltage (SELV) circuit,
allowing it to be placed as close to the floor surface as possible
without having to take account of the risk of shock should the sen-
sor cable become damaged. The two wires connecting the sensor
to the mounting box must be additionally insulated, e.g. shrink flex.
To prevent loose wires in the fixed installation from coming into
contact with the terminal block for the floor sensor, they must be
restrained using cable ties.
Instruction
English

8© 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
It is strongly recommended that the cable and sensor are placed in
a non-conductive installation pipe embedded in the floor. The end
of the pipe must be sealed and the pipe placed as high as possible
in the concrete layer. Alternatively, the sensor can be embedded
directly in the floor. The sensor cable must be led through a sepa-
rate conduit or segregated from power cables.
The floor sensor must be centred between loops of heating cable.
The sensor cable may be extended up to 30 m by means of a
separate two-core cable. Two vacant wires in a multi-core cable
used, for example, to supply current to the floor heating cable must
not be used. The switching peaks of such current supply lines may
create interference signals that prevent optimum thermostat func-
tion. If a shielded cable is used, the shield must not be connected
to earth (PE). The two-core cable must be placed in a separate
pipe or segregated from power cables in some other way.
Mounting of thermostat with built-in sensor
The room sensor is used for comfort temperature regulation in
rooms. The thermostat should be mounted on the wall approx.
1.5 m above the floor in such a way as to allow free air circulation
around it. Draughts and direct sunlight or other heat sources must
be avoided.
FIG. 4 - OPENING THE THERMOSTAT
1. Slide the power button down to O “0”.
2. Release the front cover ONLY by inserting a small screwdriver
into the slot at the centre of the bottom side of the front cover to
press and hold the catch securing the front cover.
3. Then carefully pull the front cover away, initially from the lower
part of the thermostat, then from the upper part of the thermo-
stat.

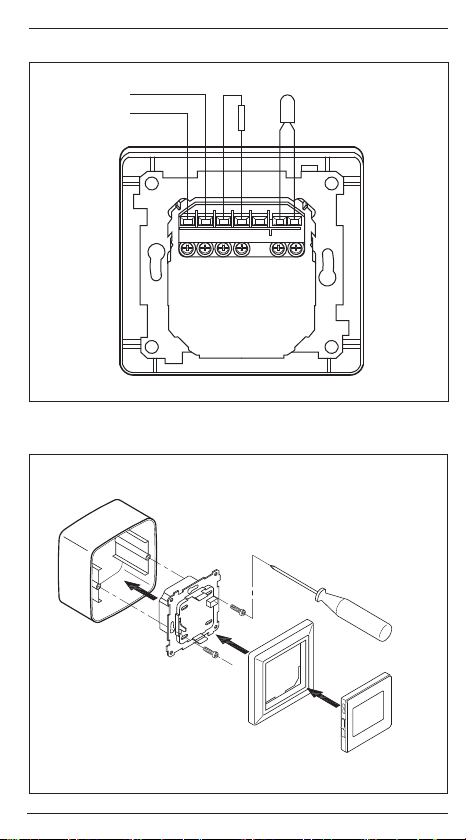

FIG. 5 - CONNECTIONS
Connect the wires in accordance with the diagram. The wires must
be connected as follows:
Term. 1: Neutral (N)
Term. 2: Live (L)
Term. 3-4: Output, max. 16 A
Term. X: Do not connect
Term. 5-6: External floor sensor
DH E RT2 / BW English

9© 2016. All rights reserved. Used under license by Schlüter-Systems KG
© 2016. All rights reserved. Used under license by Schlüter-Systems KG

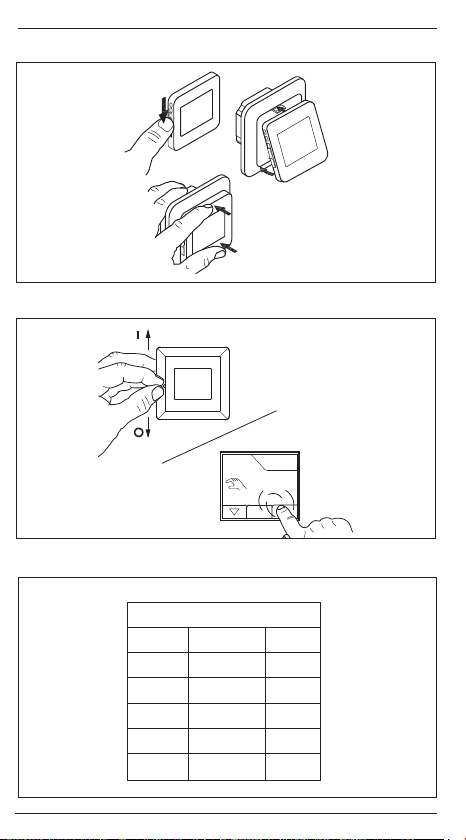

FIG. 6 + 7 - MOUNTING THE THERMOSTAT
1. Mount the thermostat in the wall socket.
2. Fit the frame and carefully press the cover onto the thermostat
- starting with the upper part of the cover, then the lower part of
the cover. Ensure that both the power slide button on the cover
and the power switch pin in the thermostat are down.
3. Click the cover into place by applying light, even pressure.
Warning! Do not apply pressure to the corners of the display
cover or to the display itself.
DO NOT open the thermostat by releasing the four fixing clips on
the back.
FIG. 8 - OPERATING THE THERMOSTAT
There is an ON/OFF switch on the left side of the thermostat: up is
ON - down is OFF.
The resistive touchscreen requires a soft tap with your fingertip to
register the touch.
Installer Wizzard:
The first time the thermostat is connected, push the power slide
button to On “I” The Installer Wizard on the touchscreen will guide
you through the set up of:
1. Region
2. Language
3. Date
4. Time
5. Floor Type
Programming
See user manual: http://www.schlueter-systems.com/dhert2/
DH E RT2 / BW English

10 © 2016. All rights reserved. Used under license by Schlüter-Systems KG© 2016. All rights reserved. Used under license by Schlüter-Systems KG
FIG. 9 - TROUBLESHOOTING
If the sensor is disconnected or short-circuited, the heating system
is switched o. The sensor can be checked against the resistance
table.
Error codes
E0: Internal fault. The thermostat must be replaced.
E1: Built-in sensor defective or short-circuited. Replace the ther-
mostat, or use the floor sensor only.
E2: External sensor disconnected, defective or short-circuited.
Reconnect the sensor if disconnected, or replace the sensor.
E5: Internal overheating. Inspect the installation.
CE marking
According to the following standard:
LVD/EMC: EN 60730-2-9
Classification
Protection from electric shock must be assured by appropriate
installation. Appropriate installation must meet the requirements of
Class II (enhanced insulation).
Environment and recycling
Please help us to protect the environment by disposing of the
packaging in accordance with national regulations for waste
processing.
Recycling of obsolete appliances
Appliances with this label must not be disposed of with
general household waste. They must be collected
separately and disposed of in compliance with local
regulations.
DH E RT2 / BW English

11© 2016. All rights reserved. Used under license by Schlüter-Systems KG
© 2016. All rights reserved. Used under license by Schlüter-Systems KG
TECHNICAL DATA
Voltage ........................................................................ 100-240 VAC
Max. pre-fuse .............................................................................16 A
Built-in circuit breaker .................................................. 2-pole, 16 A
Output relay........................................... make contact - SPST - NO
Output .............................................................................. max. 16 A
Terminal wire size .......................................................... 1.5-2.5 mm2
Control principle.................................................................. PWM/PI
Standby power........................................................................ 0.5 W
Battery backup..................................................................... 5 years
Temperature range ............................................................ +5/+40°C
Action type .................................................................................. 1.B
Software class.................................................................................A
TB............................................................................................125°C
ELV limits realized............................................................. SELV 24 V
Pollution degree rating.....................................................................2
Rated impulse voltage............................................................... 4 kV
Enclosure rating........................................................................ IP 21
Dimensions.................................................... H/84, W/84, D/40 mm
Build-in depth........................................................................ 23 mm
Display...................................... 176x220 pixel TFT - resistive touch
EU registered design .................................................... DM/082270
Patents pending ................................................................................
The thermostat is maintenance free.
DH E RT2 / BW English

12
DH E RT2 / BW
(MCD5-1999-SLP3)
© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
Anleitung
Deutsch
ABB. 1 – LIEFERUMFANG
• Thermostat
• Fühler
Der Thermostat ist ein elektronischer PWM/PI-Thermostat zur Tem-
peraturregelung mittels extern angebrachtem oder im Thermostat
eingebauten NTC-Fühler.
Der Thermostat ist für Unterputzmontage in einer Wanddose
vorgesehen. Eine Grundplatte für Wandmontage ist ebenfalls
verfügbar.
Dieser Thermostat kann zur Steuerung von elektrischer Raumhei-
zung gemäß EN50559 verwendet werden.
Produktprogramm
DH E RT2 / BW Uhr-Thermostat mit zwei Fühlern:
Bodenfühler und eingebauter Raumfühler.
ABB. 2 – WARNHINWEIS – Wichtige Sicherheitsanweisungen.
Vor der Ausführung von Installations- oder Instandhaltungsar-
beiten an diesem Thermostat und zugehörigen Komponenten ist
die Spannungsversorgung zu unterbrechen. Der Thermostat und
zugehörige Komponenten dürfen nur von einer sachkundigen
Person (d. h. einem qualifizierten Elektriker) installiert werden.
Die Elektroinstallation muss den entsprechenden gesetzlichen
Vorschriften entsprechen.
ABB. 3 – THERMOSTAT-PLATZIERUNG
Montage des Fühlers
Der Bodenfühler ist mit einem Kleinspannungs-Sicherheitskreis
(SELV) ausgestattet, womit eine Anbringung möglichst nahe an
der Fußbodenoberfläche ohne Risiko von Stromschlägen durch
ein eventuell schadhaft werdendes Fühlerkabel erfolgen kann. Die
beiden Leiter für den Anschluss des Fühlers im Klemmenkasten
müssen zusätzlich isoliert werden, z. B. mit Schrumpfschlauch.

13
© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
Um einem Kontakt der Klemmenleiste des Bodenfühlers mit losen
Drähten der vorhandenen Installation vorzubeugen, müssen diese
mit Kabelbindern festgemacht werden.
Es empfiehlt sich, Kabel und Fühler in einem im Boden eingelas-
senen, nicht leitenden Installationsrohr anzubringen. Mit ver-
schlossenem Rohrende sollte das Rohr so hoch wie möglich in der
Estrichschicht eingebettet sein. Alternativ kann der Fühler direkt im
Boden eingebettet werden. Das Fühlerkabel ist in einem separaten
Rohr oder getrennt von Leistungskabeln zu verlegen.
Der Bodenfühler muss zwischen den Heizkabelschleifen zentriert
werden.
Das Fühlerkabel kann mit einem separaten Zweileiterkabel bis zu
30 m verlängert werden. Freie Leiter in einem z. B. das Boden-
heizkabel mit Strom versorgenden Mehrleiterkabel dürfen nicht
verwendet werden. Die Schaltspitzen einer derartigen Stromversor-
gung können Interferenzen auslösen die eine optimale Thermo-
statfunktion behindern. Wird ein abgeschirmtes Kabel verwendet,
darf die Abschirmung nicht geerdet werden. Das Zweileiterkabel
ist in einem separaten Rohr oder getrennt von Leistungskabeln zu
verlegen.
Montage eines Thermostats mit eingebautem Fühler
Der Raumfühler wird zur Regelung der Komforttemperatur in
Räumen eingesetzt. Der Thermostat ist auf der Wand ca. 1,5 m
über dem Boden und freie Luftzirkulation um ihn gestattend zu
montieren. Zugluft und direkte Sonneneinstrahlung oder andere
Wärmequellen müssen vermieden werden.
ABB. 4 – ÖFFNEN DES THERMOSTATGEHÄUSES
1. Den Schiebeschalter nach unten in Position Aus „0“ schieben.
2. Zum Lösen der Frontabdeckung NUR einen kleinen Schrau-
bendreher benutzen. Diesen in den Schlitz an der Unterseite
der Frontabdeckung einstecken, nach oben drücken und die
Frontabdeckung festhalten.
3. Danach vorsichtig die Frontabdeckung entfernen, zuerst von
unten am Thermostat und dann von oben.
ABB. 5 – ANSCHLÜSSE
Die Leiter gemäß Schaltplan anschließen. Die Leiterdrähte müssen
wie folgt angeschlossen werden:
DH E RT2 / BW Deutsch

14 © 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
Klemme 1: Nullleiter (N)
Klemme 2: Phase (L)
Klemme 3-4: Ausgang, max. 16A
Klemme X: Nicht benutzen
Klemme 5-6: Externer Bodenfühler
ABB. 6 + 7 – MONTAGE DES THERMOSTATS
1. Den Thermostat in der Wanddose montieren.
2. Den Rahmen anpassen und den Deckel vorsichtig auf den Ther-
mostat aufsetzen – beginnend mit dem oberen Teil des Deckels
und dann dessen unteren Teil. Bitte beachten, dass sich sowohl
der Schiebeschalter am Deckel als auch der zugehörige Stift im
Thermostat in unterster Position befinden.
3. Den Deckel mit leichtem, gleichmäßigem Druck auf dem
Gehäuse einrasten. Achtung! Nicht auf die Ecken der Display-
Abdeckung oder auf das Display drücken.
KEINESFALLS den Thermostat bei den vier Befestigungsschellen
auf der Rückseite önen.
ABB. 8 – BEDIENUNG DES THERMOSTATS
Ein EIN/AUS-Schalter befindet sich auf der linken Seite des Ther-
mostats: Stellung oben ist EIN – Stellung unten ist AUS.
Der resistive Touchscreen erfordert ein weiches Antippen mit der
Fingerspitze um die Berührung zu registrieren.
Erste Einstellungen:
Zur ersten Inbetriebnahme des Thermostats den Betriebsschalter
in Position Ein „I“ schieben. Der Installationsassistent auf dem
Touchscreen führt Sie durch das Setup von:
1. Region
2. Sprache
3. Datum
4. Uhrzeit
5. Bodentyp
DH E RT2 / BW Deutsch

15
© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
DH E RT2 / BW Deutsch
Programmierung
Siehe Benutzerhandbuch:
http://www.schlueter-systems.com/dhert2/
ABB. 9 - FEHLERSUCHE UND -BEHEBUNG
Bei unterbrochenem oder kurzgeschlossenem Fühler wird die
Heizanlage abgeschaltet. Der Fühler lässt sich mit der Widerstand-
stabelle abgleichen.
Fehlercodes
E0: Interner Fehler. Der Thermostat muss ausgetauscht werden.
E1: Interner Fühler defekt oder kurzgeschlossen. Thermostat aus-
tauschen, oder nur den Bodenfühler verwenden.
E2: Externer Fühler getrennt, defekt oder kurzgeschlossen. Fühler
wenn getrennt anschließen, oder Fühler austauschen.
E5: Interne Überhitzung. Installation kontrollieren.
CE-KENNZEICHNUNG
Gemäß folgendem Standard:
NSR/EMV: EN 60730-2-9
Klassifikation
Schutz vor elektrischem Schlag muss durch entsprechende
Installation gewährleistet sein. Entsprechende Installation muss die
Anforderungen der Klasse II (verstärkte Isolierung) erfüllen.
Umwelt und Recycling
Bitte helfen Sie uns die Umwelt zu schützen und entsorgen Sie die
Verpackung gemäß den nationalen Vorschriften für Abfallverwer-
tung.

16 © 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
Recycling von Altgeräten
Geräte mit diesem Aufkleber dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Sie müssen
getrennt gesammelt und gemäß den lokalen Vorschriften
entsorgt werden.
TECHNISCHE DATEN
Spannung ....................................................................... 100-240V
Max. Vorsicherung..................................................................... 16 A
Eingebauter Schalter ................................................... 2-polig, 16 A
Ausgangsrelais ................................... Schließkontakt – SPST – NO
Ausgang .......................................................................... max. 16A
Klemmenquerschnitt .....................................................1,5-2,5 mm²
Regelprinzip........................................................................ PWM/PI
Standby-Leistungsaufnahme ................................................. 0,4 W
Batterie-Backup ................................................................... 5 Jahre
Temperaturbereich............................................................+5/+40 °C
Aktionstyp ...................................................................................1.B
Software-Klasse ............................................................................. A
TB.......................................................................................... 125°C
ELV Grenzen realisiert.......................................................SELV 24 V
Störgrad.......................................................................................... 2
Nennimpulsspannung .............................................................. 4 kV
Schutzgrad ............................................................................... IP21
Abmessungen ................................................ H/84, B/84, T/40 mm
Einbautiefe............................................................................ 23 mm
Display.................................... 176×220 Pixel TFT - resistive Touch
EU-Gebrauchsmuster ................................................... DM/082270
Patent angemeldet ...........................................................................
Der Thermostat ist wartungsfrei.
DH E RT2 / BW Deutsch

17
DH E RT2 / BW
(MCD5-1999-SLP3)
© 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG© 2016. Alle Rechte vorbehalten. Verwendet unter Lizenz von Schlüter-Systems KG
FIG. 1-CONTENU
• Thermostat
• Sonde
Le thermostat est un thermostat électronique PWM/PI pour le
contrôle de la température par une sonde NTC située soit à l'exté-
rieure ou à l'intérieure dans le thermostat.
Le thermostat est conçu pour être installé dans un boîtier mural
aeurant. Un support pour un montage mural est également
disponible.
Ce thermostat peut être utilisé comme contrôleur pour le chauage
électrique de pièce selon EN50559.
Gamme de produits
DH E RT2 / BW Thermostat-horloge avec deux sondes:
Sonde de sol et sonde de pièce intégrée.
FIG. 2-AVERTISSEMENT
Instructions importantes pour la sécurité
L’alimentation doit être débranchée avant toutes interventions
d’installation ou d’entretien de ce thermostat et ses composants.
Le thermostat et ses composants doivent être installés par une
personne qualifiée (c.-à-d. un électricien qualifié). L’installation élec-
trique doit être conforme aux règlementations en vigueur.
FIG. 3-LOCALISATION DU THERMOSTAT
Montage de la sonde
La sonde de sol contient un circuit de protection très basse tension
de sécurité (TBTS) permettant de la localiser aussi près de la
surface du plancher que possible sans avoir à considérer le risque
de décharges électriques si la sonde est endommagée. On doit
ajouter de l'isolation aux deux fils raccordant la sonde à la boîte de
montage par ex. gaine thermorétractable.
Instruction
Français

18 © 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG© 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG
Afin d'éviter que des fils libres dans l'installation fixe ne viennent
en contact avec la plaque à bornes de la sonde de sol, il est né-
cessaire de fixer ces fils avec des attaches de câble.
Il est fortement recommandé que le câble et la sonde soient placés
dans un tube d'installation non conducteur encastré dans le sol. Le
bout du conduit doit être scellé et placé aussi près que possible de
la surface du béton. De façon alternative, la sonde peut être encas-
trée directement dans le sol. Le câble de la sonde doit être ache-
miné dans un conduit séparé ou isolé des câbles de puissance.
La sonde de sol doit être au centre des boucles du câble chauf-
fant.
Le câble de la sonde peut être prolongé jusqu’à 30m par un câble
à deux conducteurs séparés. Deux fils libres dans un câble multi
conducteurs utilisé, par exemple, pour alimenter le câble chauant,
ne doivent pas être utilisés. Les pointes de tension pendant la
commutation dans ces câbles d'alimentation peuvent créer des
signaux d'interférence qui interdiront un fonctionnement optimal
du thermostat. Si un câble blindé est utilisé, le blindage ne doit pas
être raccordé à la terre (PE). Le câble à deux conducteurs doit être
placé dans un conduit séparé ou isolé des câbles de puissance
d'une façon ou d'une autre.
Montage d’un thermostat avec sonde intégrée
La sonde de pièce est utilisée pour la régulation de la température
ambiante d’une pièce. Le thermostat doit être installé au mur à une
hauteur d’environ 1,5m au-dessus du sol de façon à permettre
une libre circulation d’air autour du thermostat. Il faut éviter les
courants d'air, la lumière directe du soleil ou d'autres sources de
chaleur.
FIG. 4-OUVERTURE DU THERMOSTAT
1. Stopper l’alimentation du thermostat, en positionnant l’interrup-
teur sur « O ».
2. Libérez UNIQUEMENT le couvercle du devant en insérant un
petit tournevis dans la fente en bas au centre du couvercle pour
appuyer et tenir sur le loquet de fermeture du couvercle.
3. Puis tirez prudemment le couvercle en commençant par la partie
inférieure puis la partie supérieure du thermostat.
DH E RT2 / BW Français

19© 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG
© 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG
FIG. 5-RACCORDS
Raccordez les fils selon le schéma. Les fils doivent être raccordés
comme suit:
Borne 1: Neutre (N)
Borne 2: Sous tension (L)
Borne 3-4: Sortie, max. 16 A
Borne X: Ne pas raccorder
Borne 5-6: Sonde de sol externe
FIG. 6+ 7 -MONTAGE DU THERMOSTAT
1. Montez le thermostat dans le boîtier mural.
2. Ajustez le cadre et poussez prudemment le couvercle sur le
thermostat-en commençant par la partie supérieure puis la
partie inférieure du couvercle. Assurez-vous que le bouton à
glissière pour l’alimentation sur le couvercle et la goupille de
l’interrupteur d’alimentation dans le thermostat sont dirigés vers
le bas.
3. Cliquez le couvercle en place en appuyant légèrement. Avertis-
sement! N'appuyez pas sur les coins du couvercle de l'acheur
ou sur l'acheur lui-même.
NE PAS ouvrir le thermostat en libérant les quatre clips de fixation
situés à l’arrière.
FIG. 8-OUVERTURE DU THERMOSTAT
Il y a un interrupteur MARCHE/ARRÊT sur le côté gauche du ther-
mostat: MARCHE en position haute-ARRÊT en position basse.
L'écran tactile résistif requiert un léger coup du bout du doigt pour
détecter la touche.
Programme d'installation:
La première fois que le thermostat est raccordé, poussez le bouton
à glissière à la position Marche "I". Le programme d'installation
vous guidera à l'écran tactile pour le réglage de:
1. Region
2. Langue
3. Date
4. Heure
5. Type de sol
DH E RT2 / BW Français

20 © 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG© 2016. Tous droits réservés. Utilisé sous licence par Schlüter-Systems KG
Programmation
Voir le mode d’emploi: http://www.schlueter-systems.com/dhert2/
FIG. 9 - DIAGNOSTIC DE PANNES
Si la sonde est débranchée ou court-circuitée, le système de
chauage est arrêté. La sonde peut être vérifiée dans le tableau
des résistances.
Code des erreurs
E0 : Faute interne. Le thermostat doit être remplacé.
E1 : Sonde intégrée défectueuse ou court-circuitée. Remplacer le
thermostat ou n'utiliser que la sonde de sol.
E2 : Sonde externe déconnectée, court-circuitée ou défectueuse.
Rebrancher la sonde si déconnectée ou la remplacer.
E5 : Surchaue interne. Vérifier l’installation.
HOMOLOGATION CE
Selon les normes suivantes:
LVD/EMC: EN 60730-2-9
Classification
La protection contre les décharges électriques doit être assurée
par une installation appropriée. L'installation appropriée doit satis-
faire les exigences de la Classe II (isolation renforcée).
Environnement et recyclage
Aidez nous a protéger l'environnement en disposant de l'embal-
lage selon les règles nationales pour le traitement des déchets.
Recyclage des appareils obsolètes
Les appareils portant cette étiquette ne doivent pas être
jetés avec les déchets ménagers de nature générale. Ils
doivent être ramassés séparément et rebutés selon les
règlements locaux.
DH E RT2 / BW Français
