SCHOTT KL 1500 compact User manual

KL 1500 compact -Gebrauchsanweisung
1/12
SCHOTT
KL 1500 compact
Gebrauchsanweisung
Stand: Juni 2007

KL 1500 compact -Gebrauchsanweisung
2/12
Inhalt
1. Wichtige Hinweise ............................................................................... 4
2. Betrieb ..................................................................................................6
2.1 Lichtleiteranschluß .............................................................................. 6
2.2 Inbetriebnahme ....................................................................................6
2.3 Lichtstärkeeinstellung ..........................................................................7
2.4 Filterschieber .......................................................................................7
3. Lampenwechsel ....................................................................................8
4. Wartung ................................................................................................9
5. Beheben von Störungen .......................................................................9
6. Zubehör ................................................................................................9
7. Technische Daten ...............................................................................11

KL 1500 compact -Gebrauchsanweisung
3/12

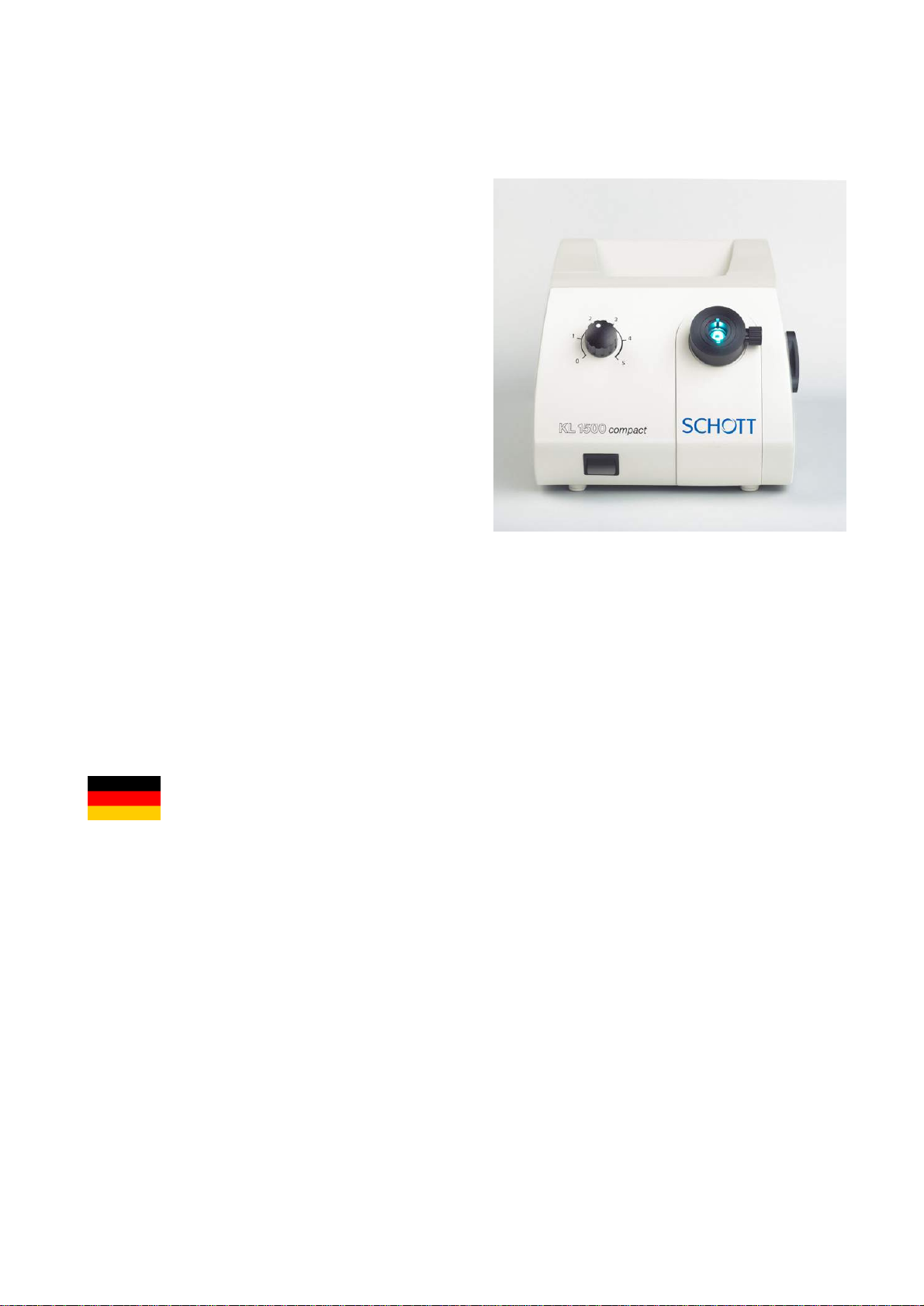

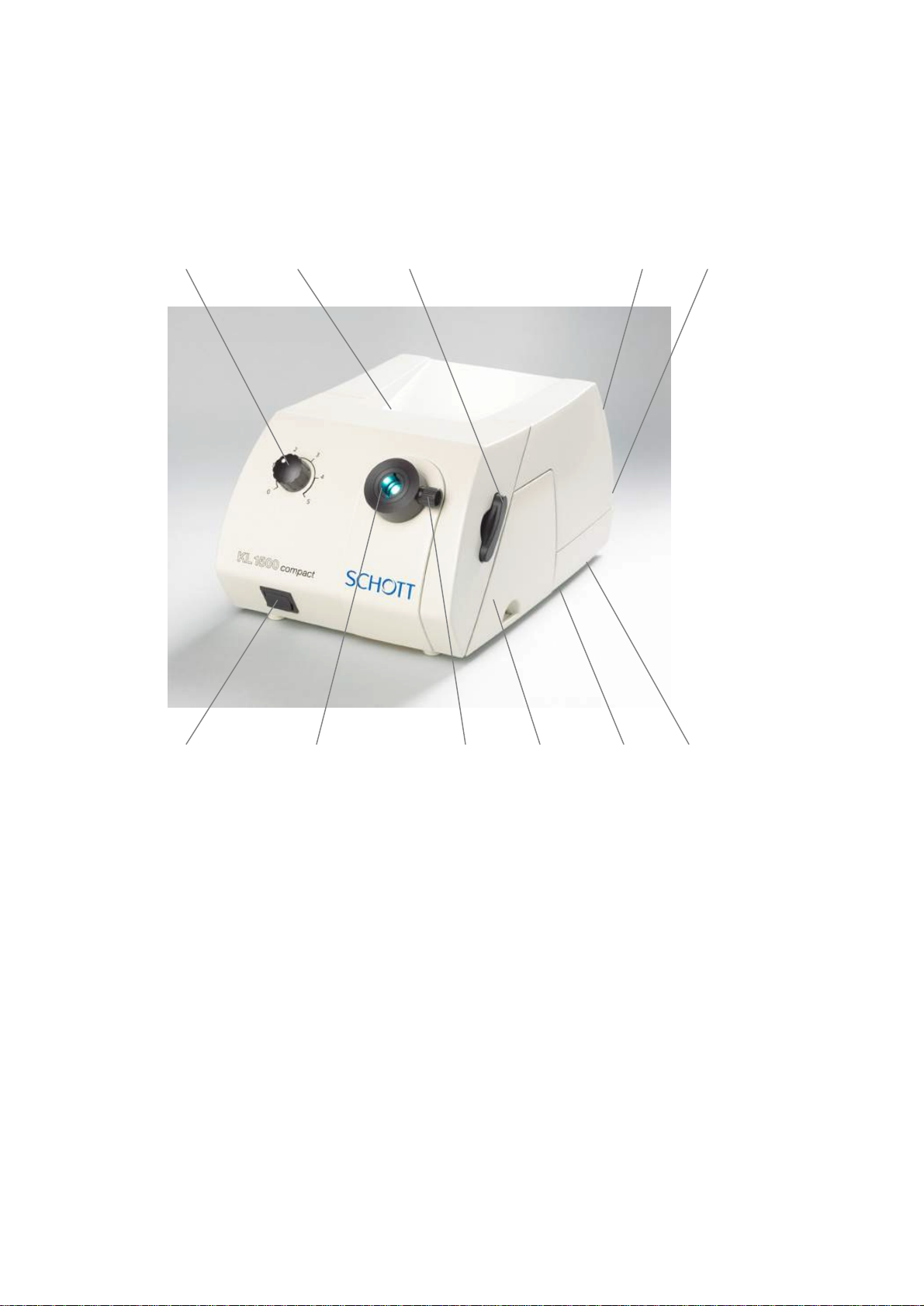

Geräteübersicht
(1) Hauptschalter 2.2
(2) Lichtleiteraufnahme 2.1
(3) Feststellschraube 2.1
(4) Elektronische Lichtstärkeeinstellung 2.3
(5) Filterschieber 2.4
(6) Tragegriff
(7) Lampenfach mit Halogen-Kaltlicht-Reflektorlampe 3.
(8) Netzkabel Anschlußbuchse
(9) Belüftungsöffnungen (Geräteboden) 1.
(10) Abluftgitter (Geräterückseite) 1.
(11) Typenschild (Geräteboden)
1 2 3
4 5
6
7
8
9
10
11

KL 1500 compact -Gebrauchsanweisung
4/12
1. Wichtige Hinweise
Verwendete Symbole:
Symbol Bedeutung
!
Warnung vor einer Gefahrenstelle (Achtung, Dokumentation beachten)
Warnung vor heißer Oberfläche
¡Aus (Stand-by Betrieb, keine Trennung vom Netz!)
Bestimmungsgemäßer Gebrauch:
Die Kaltlichtquelle KL 1500 compact ist für den Einsatz in Industrie und Labor vorgesehen.
Kaltlichtquellen dienen der intensiven Beleuchtung von Objekten aller Art. Die Infrarotanteile der
Lampenstrahlung werden ausgefiltert. Sichtbares Licht hoher Intensität wird durch flexible oder
selbsttragende bewegliche Lichtleiter zum Objekt geführt.
Das Gerät ist geprüft und zertifiziert nach den geltenden Normen über elektrische Laborgeräte
(DIN EN 61010-1 bzw. UL 61010A-1 und CAN/CSA-C22.2 No. 1010-1).
!
Sicherheitshinweise:
Bitte lesen und beachten Sie diese Gebrauchsanweisung sorgfältig. Die Sicherheit des
Gerätes ist bei Nichtbeachtung nicht gewährleistet.
Vermeiden Sie bei eingeschalteter Lichtquelle den direkten Blick in die offene Lichtleiteraufnahme
oder den Lichtleiterausgang.
Von der KL 1500 compact geht sichtbares Licht hoher Intensität aus. Da lichtabsorbierende
Materialien die physikalische Eigenschaft haben, auftreffendes Licht in Wärme umzuwandeln,
können an wärmeempfindlichen oder entzündbaren lichtabsorbierenden Materialien Schädigungen
auftreten. Zur Vermeidung solcher thermischer Schäden und möglicher Brand-bzw.
Verbrennungsgefahr beachten Sie bitte folgende Hinweise:
• Decken Sie die offene Lichtleiteraufnahme oder den Lichtleiterausgang nie ab (Brandgefahr)!
• Bedecken Sie die offene Lichtleiteraufnahme oder den Lichtleiterausgang nie mit der Hand oder
anderen Körperteilen (Verbrennungsgefahr)!
• Bei der Beleuchtung wärmeempfindlicher oder entzündbarer lichtabsorbierender Objekte (z. B.
in der Mikroskopie) ist besonders darauf zu achten, Lichtleiterabstand und Lampenhelligkeit so
zu wählen, daß am Objekt keine thermischen Schädigungen auftreten.

KL 1500 compact -Gebrauchsanweisung
5/12
• Alle nicht im Arbeitsvorgang verwendeten Lichtleiterausgänge müssen sich bei eingeschalteter
Lichtquelle stets in einem sicheren Abstand -mindestens 10 cm-von wärmeempfindlichen oder
entzündbaren lichtabsorbierenden Materialien befinden (Vermeidung möglicher Brandgefahr).
Achten Sie daher bei jenen Lichtleiterausgängen auf obigen sicheren Abstand von z.B.
dunklen/farbigen Textilien und dunklen/farbigen Holz-oder Kunststoffoberflächen
• Um eine unnötige Belastung biologischen Gewebes durch Beleuchtung mit sichtbarem Licht zu
vermeiden, reduzieren Sie die Helligkeit und Dauer der Beleuchtung biologischen Gewebes auf
das unbedingt erforderliche Maß.
Bitte achten Sie unbedingt darauf, daß
ð Ihre Kaltlichtquelle KL 1500 compact mit der auf dem Typenschild (11) angegebenen
Spannung betrieben wird;
ð unbedingt alle Lüftungsöffnungen (9, 10) freigehalten werden. Bei unzureichender Kühlung
schaltet ein integrierter Thermoschalter das Gerät vorübergehend aus (s. Punkt 5 „Beheben
von Störungen“);
ð die Lampe vor dem Austauschen abgekühlt ist. Zu Ihrer Erinnerung ist in der Tür des
Lampenfachs ein Warnzeichen angebracht:
(Warnung vor heißer Oberfläche);
ð Filterschieber und Einlegefilter vor der Entnahme des Einlegefilters abgekühlt sind. Der
Schieber ist mit dem Warnzeichen versehen;
ð sich der Filterschieber beim Betrieb der Lichtquelle grundsätzlich in einer Raststellung
befindet (s. Punkt 2.5 „Filterschieber“)!
♦ Die Lichtquelle ist nur für den Betrieb in trockenen Räumen entwickelt worden (s. Punkt 7
„Technische Daten“).
♦ Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen geeignet.
♦ Eine sichere Trennung vom Stromversorgungsnetz erfolgt nur durch Ziehen des Netzsteckers.
♦ Das Gerät darf nicht geöffnet oder demontiert werden. Technische Änderungen am Gerät sind
zu unterlassen. Reparaturen dürfen nur durch den Hersteller oder von ihm autorisierte
Kundendienststellen durchgeführt werden.
♦ Bitte gewährleisten Sie jedem Bediener des Gerätes den raschen Zugriff auf diese
Gebrauchsanweisung.
♦ Für Schäden, die durch Nichtbeachtung dieser Gebrauchsanweisung entstehen, haftet der
Hersteller nicht.

KL 1500 compact -Gebrauchsanweisung
6/12
2. Betrieb

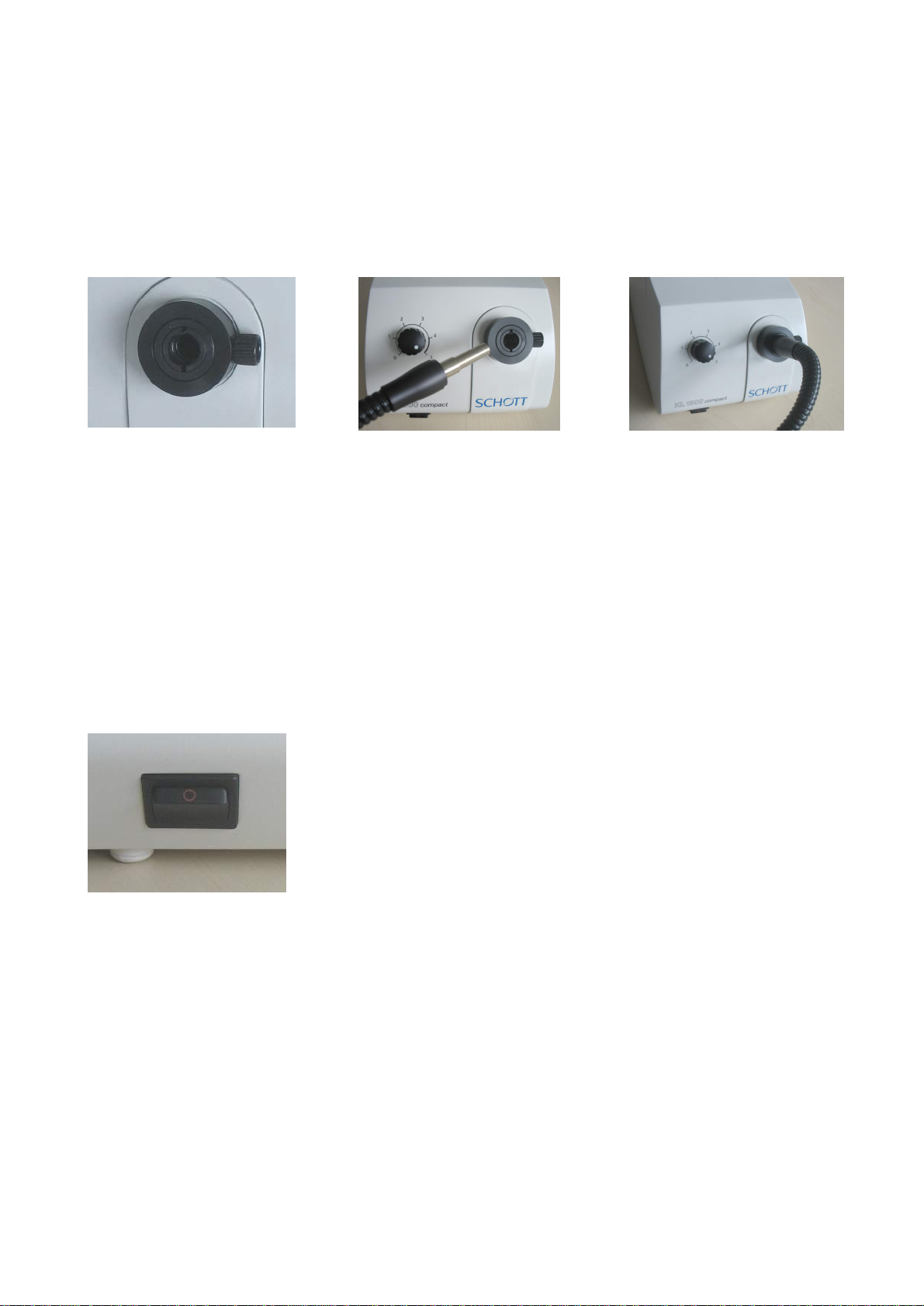

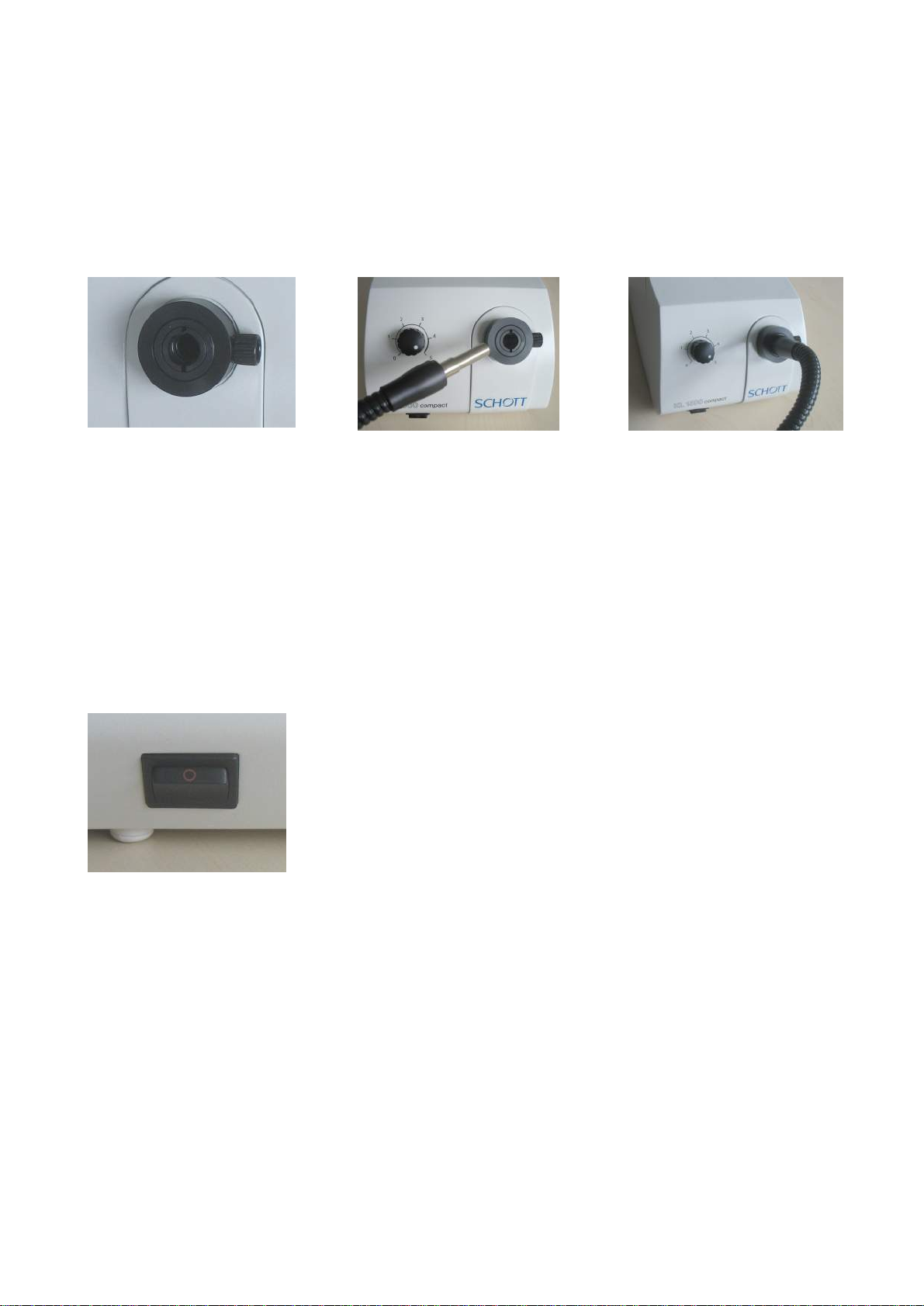

2.1 Lichtleiteranschluß
Zunächst die Feststellschraube (3) der Lichtleiteraufnahme (2) öffnen, durch Drehen gegen den
Uhrzeigersinn. Den Lichtleiter bis zum Anschlag einschieben und Feststellschraube durch Drehen
im Uhrzeigersinn schließen.
Achtung: Beim Einsetzen von Lichtleitern mit Führungsstift ist darauf zu achten, daß dieser in einer
der beiden Führungsschlitze eingepaßt wird.
2.2 Inbetriebnahme
Ein-/Ausschalten durch Betätigung des Hauptschalters (1) .
Stellung Osichtbar: Das Gerät ist ausgeschaltet und befindet sich im Stand-by Betrieb. Zur
Trennung der Stromversorgung, bitte Netzstecker ziehen!
Die KL 1500 compact ist zur Schonung der Halogenlampe mit einem Sanftanlauf ausgerüstet, der
den sonst üblichen hohen Einschaltstrom reduziert.
Zusätzlich sorgt eine elektronische Stabilisierung der Lampenspannung für stabile Lichtleistung,
unabhängig von netzseitigen Schwankungen.

KL 1500 compact -Gebrauchsanweisung
7/12
2.3 Lichtstärkeeinstellung
Durch Drehen des Lichtstärkestellers (4) kann die Helligkeit stufenlos eingestellt werden.
Die Skalierung ist in 6 Helligkeitsstufen, von 0 bis 5, eingeteilt.
Die höchste Lichtintensität wird bei Vollausschlag in Position 5 erreicht. Die Lebensdauer der
Lampe beträgt dabei etwa 200 h.
Bei Betreiben der Lampe in Position 4 beträgt die Lebensdauer der Lampe ca. 1500 h.
Bei der Reglerstellung 0 ist keine Intensität mehr vorhanden, d.h. die Lampe ist aus.
Achtung: Es ist zu beachten, daß in Reglerstellung 0 das Gerät nicht ausgeschaltet ist. Zum
Ausschalten der KL 1500 compact ist der Hauptschalter (1) zu betätigen (s. Punkt 2.2
„Inbetriebnahme). Zur sicheren Trennung der Stromversorgung, bitte Netzstecker ziehen!
2.4 Filterschieber
Die KL 1500 compact verfügt über einen Filterschieber (5), der mit einem Einlegefilter aus dem
Filterset (als Zubehör erhältlich) bestückt werden kann.
Das Warnzeichen
!
auf dem Filterschieber erinnert Sie daran, daß sich der Schieber beim
Betrieb der Lichtquelle grundsätzlich in einer der beiden Endpositionen oder der Raststellung
befinden muß. Nur so ist die optimale Luftkühlung der Lichtquelle gewährleistet. Das Betreiben der
Lichtquelle in einer Zwischenstellung des Filterschiebers kann zur Beschädigung desselben
führen.

KL 1500 compact -Gebrauchsanweisung
8/12
Bestückung des Filterschiebers
Bitte achten Sie darauf, daß der Filterschieber (5) vor der Bestückung mit dem Einlegefilter
abgekühlt ist. Zu Ihrer Erinnerung ist das Warnzeichen angebracht.
Filterschieber (5) bis zum 2. Rastpunkt herausziehen und das gewünschte Filter aus dem Filterset
einlegen. In dieser Position ist die Lichtquelle voll betriebsbereit.
Beim Eindrücken des Filterschiebers bis zum Anschlag befindet sich das Filter im optischen
Strahlengang.
Möchten Sie die Lichtquelle kurzzeitig ohne Filter betreiben, so ziehen sie den Schieber nur bis
zum 1. Rastpunkt heraus. Das Filter befindet sich in dieser Position noch in der Lichtquelle, jedoch
nicht mehr im Strahlengang.

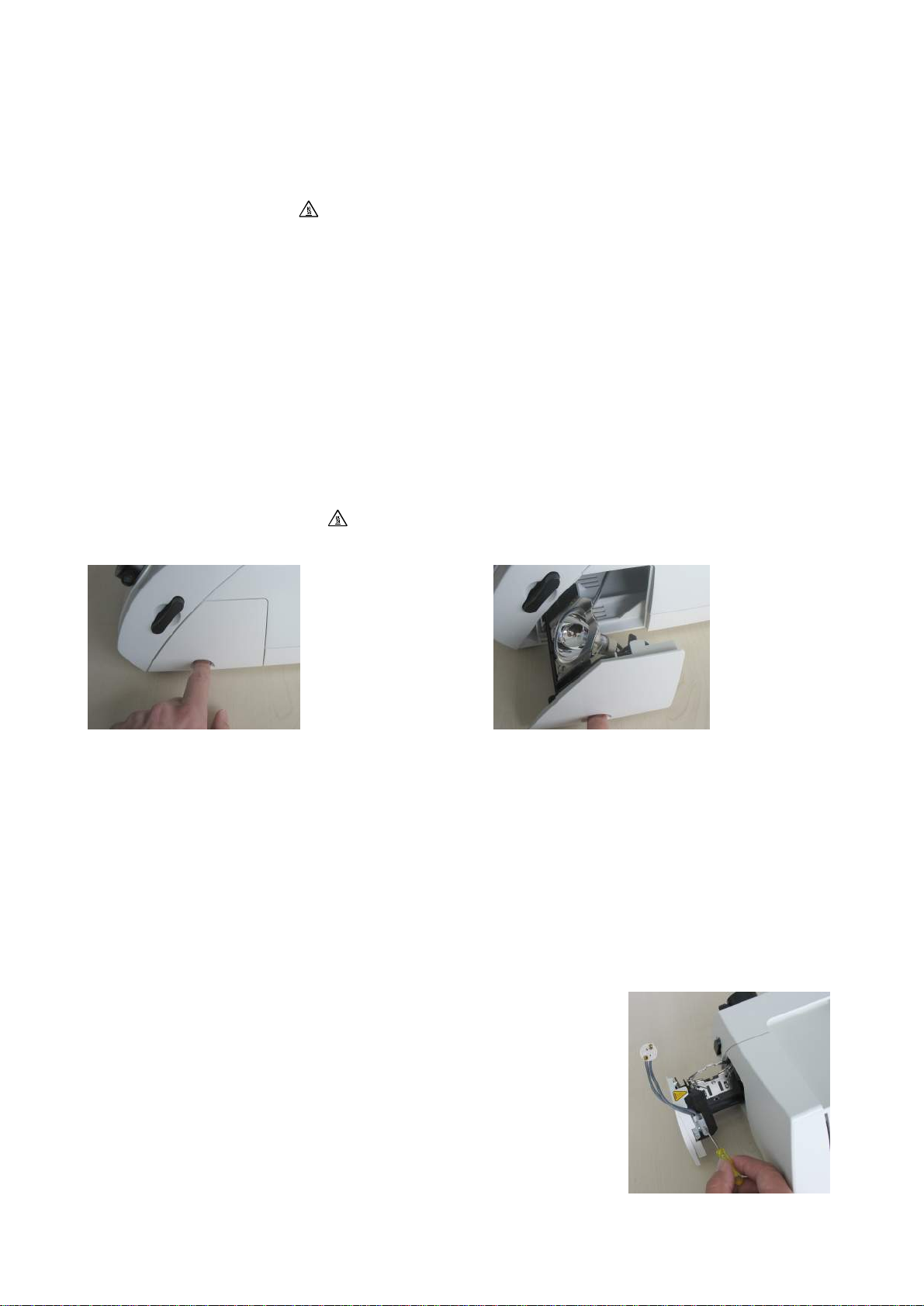

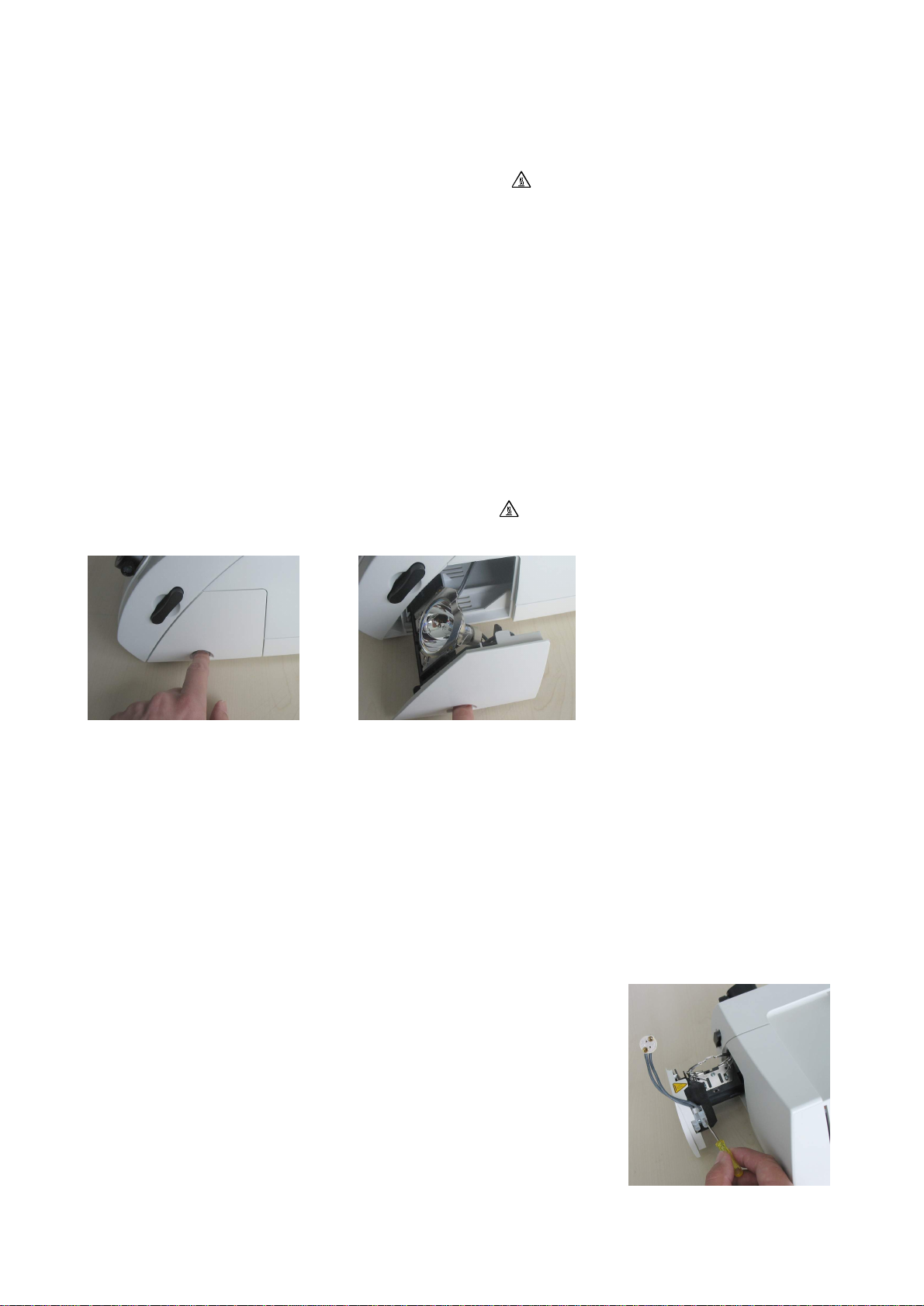

3. Lampenwechsel
Bitte achten Sie darauf, daß Lampe und Lampenfassung vor dem Austauschen abgekühlt sind. Zu
Ihrer Erinnerung ist das entsprechende Warnzeichen angebracht.
Zunächst die Lichtquelle ausschalten und Netzstecker ziehen. Lampenfach (7) durch Ziehen an
der vorgesehenen Vertiefung öffnen und bis zum Anschlag herausziehen. Lampe, inklusive
Sockel, nach oben aus der Halterung herausnehmen. Die defekte Lampe vorsichtig vom Sockel
abziehen und eine neue Lampe aufstecken (bitte Lampe verwenden, wie unter Pkt. 6.4
spezifiziert). Danach die Lampe wieder von oben bis zum Anschlag in die Halterung drücken. Das
Lampenfach bis zur Arretierung einschieben (hörbares Einrasten). Den Netzstecker einstecken
und die Lichtquelle einschalten.
Austausch des Lampensockels:
Die garantierte Lebensdauer des hochwertigen Lampensockels
beträgt 20.000 Betriebsstunden oder alternativ 20
Lampenwechsel.
Zum Austausch des Lampensockels zunächst die Lampe
vorsichtig abziehen, wie oben beschrieben. Mit einem
Schraubendreher die beiden oberen Befestigungsschrauben
der Klemme lösen und das komplette Bauteil entfernen. Die
beiden Kabelenden des neuen Sockels (Ersatzteil siehe Pkt.
4.6) in die entsprechenden Öffnungen der Klemme stecken
und Schrauben wieder anziehen (auf festen Sitz achten).
Lampe wieder aufstecken und in die Halterung drücken, wie
oben beschrieben.

KL 1500 compact -Gebrauchsanweisung
9/12
4. Wartung
Ihre KL 1500 compact ist wartungsfrei.
Eine Desinfektion der Lichtquelle bei Anwendung im medizinischen Bereich ist nicht vorgesehen.
Zur äußerlichen Reinigung des Gerätes verwenden Sie ein weiches trockenes Tuch oder
handelsübliche Kunststoff-Reinigungstücher.
5. Beheben von Störungen
Sollten Sie die Störung durch die nachfolgend genannten Maßnahmen nicht beheben können,
wenden Sie sich bitte an Ihren Fachhändler oder die nächste SCHOTT-Vertretung. Weitergehende
Reparaturen müssen vom autorisierten Kundendienst durchgeführt werden.
Art der Störung Mögliche Ursache Behebung
Lampe aus, Lüfter aus Gerät nicht eingeschaltet Gerät einschalten
Stecker nicht in Steckdose Stecker einstecken
Keine Netzspannung Netzspannung prüfen
Lampenfach nicht geschlossen Lampenfach schließen
Lampe aus, Lüfter in Betrieb Lampe defekt Lampe austauschen (s. Punkt 3
dieser Gebrauchsanweisung)
Keine Lampe
Lampe kein Kontakt
Bei ausgeschalteter Lichtquelle
Lampe einsetzen
Lampe in Fassung drücken
Elektronik überhitzt Ausreichende Kühlung
sicherstellen, auf richtigen
Lampentyp prüfen, Gerät nach
längerer Abkühlung wieder in
Betrieb nehmen
6. Zubehör zur KL 1500 compact
Für Ihre KL 1500 compact ist ein breites Zubehörprogramm lieferbar. Ein separater Prospekt
informiert Sie ausführlich (Adresse zur Anforderungsmöglichkeit siehe S. 12)
Nur SCHOTT-Lichtleiter und -zubehör gewährleisten einwandfreie Funktion, Sicherheit und
optimale Lichtausbeute.

KL 1500 compact -Gebrauchsanweisung
10/12
6.1 Lichtleiter
Es stehen selbsttragende und flexible Lichtleiter verschiedener Längen und Durchmesser sowie
Punkt-und Spaltbeleuchtungen zur Verfügung.
6.2 Halogenlampe
Bei Bestellung von Halogenlampen als Ersatzteil (siehe Punkt 6.4 dieser Gebrauchsanweisung)
wird der Lampentyp geliefert, der optimale Lichtausbeute und Ausleuchtung ermöglicht.
6.3 Filter
Optische Filter können entweder in den Filterschieber (5) eingelegt oder als Einschraub-bzw.
Aufsteckfilter in Verbindung mit einem Fokussiervorsatz (Zubehör) vor den Lichtleiterausgang
gesetzt werden.
Details zum Fokussiervorsatz und zu den standardmäßig erhältlichen Filtertypen entnehmen Sie
bitte dem Zubehörprospekt.
6.4 Ersatzteile
Halogenlampe 15 V / 150 W (Best. Nr. 153000)
Philips, Typ 6423
Philips, Typ 6423 XHP
Osram, Typ HLX 64634
Lampensockel (Best. Nr. 974.12-011)
Nur bei Verwendung der angegebenen Ersatzteiltypen wird für einwandfreie Funktion, Sicherheit
und optimale Lichtausbeute Gewährleistung übernommen.

KL 1500 compact -Gebrauchsanweisung
11/12
7. Technische Daten KL 1500 compact
Eigenschaften Werte
Allgemeine Angaben
Typenbezeichnung -KL 1500 compact
Maße (B x T x H) mm ca. 185 x 260 x 135
Masse kg ca. 3
Kühlung -Axiallüfter
Umgebungstemperatur* °C + 5 ... + 40
Relative Luftfeuchte* %bis 31°C Umgebungstemperatur:
85%
31°C bis 40°C Umgebungstemperatur:
linear abnehmend auf 75%
Luftdruck* hPa 700 ... 1060
Transport und Lagerung
Temperatur °C
Rel. Luftfeuchte %
Luftdruck hPa
-20 ... +70
10 ... 95 (nicht kondensierend)
500 ... 1200
Verschmutzungsgrad - 2
Elektrische Angaben
Betriebsspannung, Frequenz 90 -264 V ~
50 -60 Hz
Leistungsaufnahme max. VA max. 180
Schutzklasse -I
Überspannungskategorie II
Lampenart -Halogenreflektorlampe
Philips, Typ 6423
Philips, Typ 6423 XHP
Osram, Typ HLX 64634
Lampennennspannung V15
Lampennennleistung W150
Mittlere Lampenlebensdauer
Stufe 4 h
Stufe 5 h1500 200
* Prüfbedingungen der Normen DIN EN 61010-1 und UL61010-1

KL 1500 compact -Gebrauchsanweisung
12/12
Lichttechnische Angaben
Maximal lichttechnisch nutzbarer
Bündeldurchmesser des Lichtleiters mm 9
Gesamtlichtstrom am Lichtleiterausgang
(SCHOTT-Lichtleiter Ø 9 mm, typ. Werte)
Stufe 4 lm
Stufe 5 lm 250 450
Lichteintrittswinkel (2αeff )ca. 53°
Wärmeschutzfilter -SCHOTT KG 2, 45 x 45
d = 2,0 mm, gehärtet
Prüfzeichen -
EMV-Emissionsklasse -
CE, CSA
A
Änderungen in Ausführung und Lieferumfang im Rahmen der technischen Weiterentwicklung
vorbehalten.
Warnung! Dies ist ein Gerät der EMV-Emissionsklasse A. Das Gerät kann im Wohnbereich
Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen. Bitte kontaktieren Sie in diesem Fall den
Kundenservice.
SCHOTT AG
Geschäftsbereich Fiber Optics
Otto-Schott-Straße 2
55127 Mainz
Tel. 06131 / 66 - 0

KL 1500 compact –Instructions for Use
1/12
SCHOTT
KL 1500 compact
Instructions for Use
Status: June 2007

KL 1500 compact –Instructions for Use
2/12
Contents
1. Important information ........................................................................... 4
2. Operation ............................................................................................. 6
2.1 Light guide connection .....................................................................…6
2.2 Start up procedure .............................................................................. 6
2.3 Light intensitiy setting ..........................................................................7
2.4 Filter slide ............................................................................................7
3. Replacing the lamp ..............................................................................8
4. Maintenance ........................................................................................9
5. Troubleshooting ...................................................................................9
6. Accessories ..........................................................................................9
7. Technical data ....................................................... ............................11

KL 1500 compact –Instructions for Use
3/12
Instrument overview
(1) Power switch 2.2
(2) Light guide connection 2.1
(3) Fixing screw 2.1
(4) Electronic light intensity setting 2.3
(5) Filter slide 2.4
(6) Carrying handle
(7) Lamp compartment with halogen cold light reflector lamp 3.
(8) Mains cable connection
(9) Ventilation openings (base of instrument) 1.
(10) Air outlet grid (back of instrument) 1.
(11) Model plate (base of instrument)
1 2 3
4 5
6
7
8
9
10
11

KL 1500 compact –Instructions for Use
4/12
1. Important information
Symbols used:
Symbol
!
Warning of danger (caution, obey documentation)
Warning of hot suface
¡Off (stand-by condition, not disconnected from mains!)
Intend use:
The KL 1500 compact is intended for industrial and laboratory applications.
Cold light sources are used for the intensive illumination of all types of objects. The infrared
components in the lamp radiation are filtered out. High intensity visible light is guided to the object
through flexible or selfsupporting, moveable light guides.
The unit is tested and certificated to the applicable standards on electrical laboratory equipment
(DIN EN 61010-1 and UL 61010A-1 as well as CAN/CSA-022.2 No. 1010-1).
!
Safety information:
Please read and obey these instructions carefully. The intrument’s safety cannot be
guaranteed if they are not obeyed.
Avoid looking directly into the open light guide connection or the light guide exit when the light
source is switched on.
The KL 1500 compact emits high-intensity visible light. Because light-absorbing materials have the
physical property of converting incident light into heat, damage can occur to heat-sensitive or
flammable light-absorbing materials. To avoid such thermal damage and the potential danger of
fire or burns, please obey the following instructions:
• Never cover up the open light guide connection or the light guide exit (danger of fire)!
• Never cover up the open light guide connection or the light guide exit with your hand or other
part of the body (danger of burns)!
• When illuminating heat-sensitive or flammable light-absorbing objects (e.g. in microscopy),
special care must be taken to ensure that a suitable light guide separation distance and lamp
brightness are chosen so that no thermal damage occurs.

KL 1500 compact –Instructions for Use
5/12
• When the light source is switched on, all light guide exits not being used in the working
procedure must always be at a safe distance –at least 10 cm –from heat-sensitive or
flammable light-absorbing materials (prevention of possible danger of fire). Therefore take care
that each light guide exit is at the above safe distance from, for example, dark/coloured textiles
and dark/coloured wood or plastics surfaces.
• To avoid unnecessary stressing of biological tissue by illumination with visible light, reduce the
brightness and duration of illumination to the absolute minimum required level.
It is absolutely essential that you ensure that
ð your KL 1500 compact light source is operated at the voltage stated on the model plate (11);
ð all ventilation openings (9, 10) are kept free; in the event of insufficient cooling, a built-in
thermostatic switch switches the instrument off temporarily (see point 5 “Trouble shooting”);
ð the lamp has cooled down before it is changed; to remind you, a warning symbol is attached
to the lamp compartment door:
(warning of hot surface);
ð the filter slide and filter insert have cooled down before removing the filter insert; the slide
carries the warning symbol ;
ð the filter slide is in one of the two end positions when the light source is being operated (see
point 2.5 „Filter slide“)!
♦ The light source has been developed only for operation in dry rooms (see point 7 „Technical
data“).
♦ This instrument is not suitable for operation in areas where there is an explosion hazard.
♦ Safe disconnection from the power supply takes place also by pulling out the mains plug.
♦ The instrument must not be opened or dismantled. Technical modifications to the instrument are
forbidden. Repairs must be carried out only by the manufacturer or by its authorised customer
service agencies.
♦ Please ensure that every user of the instrument has quick access to these intructions.
♦ The manufacturer is not liable for damage caused by failure to obey these instructions.

KL 1500 compact –Instructions for Use
6/12
2. Operation
2.1 Light guide connection
First undo the fixing screw (3) of the light guide socket (2) by turning in an anti-clockwise direction.
Push the light guide in as far as the stop and tighten the fixing screw by turning clockwise.
Caution: When inserting light guides with a location pin, care must be taken to ensure the pin fits
into one of the two guide slots.
2.2 Start-up procedure
Switch on/off by operating the power switch (1) .
Position Ovisible: The instrument is switched off and in stand-by condition. For disconnection
from the power supply, please pull out the mains plug!
To protect the halogen lamp the KL 1500 compact is fitted with a gentle start-up device that
reduces the high switch-on current that would otherwise occur.
In addition, electronic stabilisation of the lamp voltage ensures stable light power regardless of
fluctuations in the mains voltage.

KL 1500 compact –Instructions for Use
7/12
2.3 Light intensity setting
The brightness can be adjusted steplessly by turning the light intensity setting knob (4).
The scaling is divided into 6 brightness levels, from 0 to 5.
The highest light intensity is achieved by turning fully to Position 5. The lamp lifetime is approx.
200 hours.
When the lamp is operated in Position 4 the lamp lifetime is about 1500 hours.
When set at Position 0 there is no more light intensity, i.e. the lamp is off.
Caution: Please note that when the instrument is set at 0 it is not switched off. The power switch
(1) must be activated to switch off the KL 1500 compact (see point 2.2 “Operation”). For save
disconnection from the power supply, please pull out the mains plug!
2.4 Filter slide
The KL 1500 compact has a filter slide (5) that can be fitted with a filter insert (available as an
accessory).
The warning symbol
!
on the filter slide reminds you that it is essential that the slide is in one of
the two positions or the latched position when the light source is being operated. This is the only
way to ensure optimum air cooling of the light source.
Operating the light source with the filter slide in an intermediate position can cause damage to the
latter.

KL 1500 compact –Instructions for Use
8/12
Inserting filters into the filter slide
Please take care to ensure that the filter slide has colled down before fitting the filter insert into it. It
carries the warning symbol to remind you.
Pull out the filter slide (5) as far as the 2nd latched position and insert the required filter. The light
source is fully operational in this position.
When the filter slide is pushed in up to the end stop, the filter is located in the optical beam path.
If you want to operate the light source without a filter for a short time, pull out the slide only up to
the first latched position. In this position the filter is still in the light source but no longer in the path
of the beam.
3. Replacing the lamp
Please ensure that the lamp and lampholder have cooled down before replacement. The
corresponding warning symbol is attached to remind you.
First of all switch off the light source and pull out the mains plug.
Open the lamp compartment (7) by pulling out the indentation provided as far as the stop. Take
out the lamp, including the socket, upwards out of the holder. Carefully remove the faulty lamp
from the socket and insert a new lamp (use light bulb specified in part list). Then press the lamp
downwards into the holder as far as the stop.
Push the lamp compartment in until it latches (audible locking sound).
Put in the mains plug and switch the light source on.
Replacement of the lamp socket:
This high-quality lamp socket has a guarateed service life of
20,000 operating hours or, alternatively, 20 lamp changes.
To replace the lamp socket, first carefully remove the lamp, as
described above. With the aid of a screwdriver loosen both
upper fixing screws on the clip and remove the complete
component. Insert both cable ends of the new socket (for
replacement part number see Point 4.6) into the corresponding
openings on the clip and tighten the screws again (make sure
the attachment is secure). Reinsert the lamp and press into the
mounting, as described above.
