Schumacher Electric CR1 User manual

0099001295-00
Voltage / Tensión: 6, 12
Amperage / Amperaje: 3
Model / Modelo: CR1
Automatic Battery Charger
Cargador de batería automático
OWNER’S MANUAL
MANUAL DEL USUARIO
READ THE ENTIRE MANUAL BEFORE USING THIS PRODUCT.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY OR DEATH.
LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO.
CUALQUIER FALLA PODRÍA RESULTAR EN SERIAS LESIONES O
PODRÍA SER MORTAL.
DO NOT RETURN THIS PRODUCT TO THE STORE!
Contact Customer Service for assistance:
Phone: [phone]
Email: [email protected]
Web: www.batterychargers.com
¡NO LO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Contacte Servicios al Cliente para asistencia:
Teléfono: 800-621-5485
Correo Electrónico: [email protected]
Sitio Red: www.batterychargers.com

•2 •
IMPORTANT: READ AND SAVE THIS SAFETY AND INSTRUCTION MANUAL.
SAVE THESE INSTRUCTIONS – This manual will show you how to use your charger
safely and effectively. Please read, understand and follow these instructions and
precautions carefully, as this manual contains important safety and operating instructions.
The safety messages used throughout this manual contain a signal word. The signal word
indicates the level of the hazard in a situation.
Indicates an imminently hazardous situation which, if not avoided, will result in
death or serious injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result in
death or serious injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result in
moderate or minor injury to the operator or bystanders.
Indicates a potentially hazardous situation which, if not avoided, could result in
damage to the equipment or vehicle or property damage.
Pursuant to California Proposition 65, this product contains chemicals known to
the State of California to cause cancer and birth defects or other reproductive
harm. Wash hands after handling.
1. IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS.
This manual contains important safety and operating instructions.
RISK OF ELECTRIC SHOCK OR FIRE.
1.1 Children should not operate this charger.
1.2 Do not expose the charger to rain or snow.
1.3 If the output cable assembly and/or connector does not t or make a proper connection
with the ride-on toy’s battery connector, do not alter the connectors on the battery
charger or ride-on toy. Using this charger in a manner it was not designed for or making
modications to it can cause a risk of electric shock or re. Electric shock or re can cause
serious injury or death or damage to property.
1.4 Do not operate the charger with a damaged cord or plug; take it to a qualied service person.
1.5 Do not disassemble the charger; take it to a qualied service person when service or
repair is required. Incorrect reassembly may result in a risk of re or electric shock.
1.6 To reduce the risk of a battery explosion, follow these instructions and those published by
the battery manufacturer and the manufacturer of any equipment you intend to use in the
vicinity of the battery. Review the cautionary markings on these products.
2. PERSONAL PRECAUTIONS
RISK OF EXPLOSIVE GASES.
2.1 Remove personal metal items such as rings, bracelets, necklaces and watches when
working with a lead-acid battery. A lead-acid battery can produce a short-circuit current
high enough to weld a ring or the like to metal, causing a severe burn.
2.2 NEVER smoke or allow a spark or ame in the vicinity of the battery.
2.3 Use this charger for charging LEAD-ACID batteries only. It is not intended to supply power
to a low voltage electrical system. Do not use this battery charger for charging dry-cell
batteries that are commonly used with home appliances. These batteries may burst and
cause injury to persons and damage to property.
2.4 NEVER charge a frozen battery.
2.5 Make sure that the charger cable connector makes a tight connection.
RISK OF CONTACT WITH BATTERY ACID. BATTERY ACID
IS A HIGHLY CORROSIVE SULFURIC ACID.
2.6 Be sure the area around the battery is well ventilated while the battery is being charged.
2.7 Read, understand and follow all instructions for the charger, battery, vehicle and any
equipment used near the battery and charger. Study all of the battery manufacturer’s
specic precautions while charging and recommended rates of charge.

•3 •
2.8 If battery acid contacts your skin or clothing, immediately wash the area with soap and
water. If acid enters your eye, immediately ood the eye with cold running water for at
least 10 minutes and get medical attention right away.
2.9 If battery acid is accidentally swallowed, drink milk, the whites of eggs or water. DO NOT
induce vomiting. Seek medical attention immediately.
3. BATTERY CHARGING – AC CONNECTIONS
RISK OF ELECTRIC SHOCK OR FIRE.
3.1 This battery charger is for use on a nominal 120-volt circuit. The plug must be plugged into
an outlet that is properly installed and grounded in accordance with all local codes and
ordinances. The plug pins must t the receptacle (outlet). NOTE: Pursuant to Canadian
Regulations, use of an adapter plug is not allowed in Canada. Use of an adapter plug in
the United States is not recommended and should not be used.
3.2 An extension cord should not be used unless absolutely necessary. Use of an improper
extension cord could result in a risk of re and electric shock. If an extension cord must
be used, make sure:
• That the pins on the plug of the extension cord are the same size and shape as those of
the plug on the charger.
• That the extension cord is properly wired and in good electrical condition.
• That the wire size is large enough for the AC ampere rating of the charger as specied below.
3.3 Recommended minimum AWG size for extension cord:
• 100 feet (30.5 meters) long or less – use an 18 gauge (0.82 mm2) extension cord.
• Over 100 feet (30.5 meters) long – use a 16 gauge (1.31 mm2) extension cord.
4. FEATURES
1
3
2
451. LED Display
2. Quick-Disconnect Cable
3. Power Wheels®12V Battery Connector Cable Assembly
4. Power Wheels®/Kid Trax®Small 6V Battery Connector
Cable Assembly
5. Peg Perego®12V Battery Connector Cable Assembly
Peg Perego®, Power Wheels®and Kid Trax®are registered trademarks of independently
owned and operated companies.
This product has not been licensed or endorsed by these companies or their manufacturers.
Peg Perego®is a registered trademark of Peg Perego® U.S.A. Inc.
Power Wheels®is a registered trademark of Mattel®, Inc.
Kid Trax®is a registered trademark of Pacific Cycle™LLC.

•4 •
5. ASSEMBLY INSTRUCTIONS
Remove all cord wraps and uncoil the cables prior to using the battery charger.
6. CONTROL PANEL
LED Display
A.C. POWER (red) LED lit:
There is AC power supplied to the battery charger.
CHARGING (yellow) LED lit:
The charger is charging the battery.
CHARGING (yellow) LED ashing:
The charger is in abort mode.
CHARGED (green) LED lit:
The battery is fully charged and the charger is in maintain mode.
CHARGED (green) LED ashing:
The battery is 80% charged and is ready to use.
7. OPERATING INSTRUCTIONS
This battery charger must be properly assembled in accordance with the
assembly instructions before it is used.
Charging
NOTE: Examine the battery for excessive wear, cracks, bulging or damage each time you
charge it. If damage is detected, do not charge the battery; replace it immediately. If the
battery is hot, allow it to cool before charging.
1. Select the proper output cable by matching the output cable connector to the vehicle’s
battery connector.
2. Connect the battery following the connection instructions described in Using the Quick-
Disconnect Cable Connectors section.
3. Connect the AC power following the precautions listed in section 3.
4. If you’ve connected everything correctly, the CHARGING LED should be lit,
indicating that the charger is charging.
Using the Quick-Disconnect Cable Connectors
1. Connect the output cable assembly to the charger. Make sure to place the charger on
a dry, non-ammable surface, such as metal or concrete.
2. With the charger disconnected from the wall outlet, connect the supplied harness
assembly by connecting the blue connector to the blue connector on the end of the
charger cable. Connect the other end of the cable assembly to the battery.
NOTE: See Replacement Parts for more connector information.
NOTE: Never connect the output cable assemblies together for use in other applications,
such as external battery or other power source charging, or to extend the output cable
length, as reverse polarity and/or overcharge conditions will occur.
Quick Charge
When the CHARGED LED begins to ash, the battery is ready to use. Unplug the
charger from the wall outlet and then disconnect the charger from the battery. NOTE: The
CHARGING LED will remain lit while the CHARGED LED is ashing.
Complete Charge
When the CHARGED LED stops ashing and stays lit and the CHARGING LED
turns off, the battery is completely charged and the charger has stopped charging and
switched to the Maintain Mode of operation. When ready to use, unplug the charger from
the wall outlet and then disconnect the charger from the battery.
NOTE: For longer battery life, the battery must be completely charged after two
consecutive quick charges. (Example: quick-quick-complete.)
Aborted Charge
If charging can not be completed normally, charging will abort. When charging aborts,
the charger’s output is shut off, and the CHARGING LED will blink. To reset after an
aborted charge, unplug the charger from the AC outlet, wait a few moments and plug it
back in.

•5 •
8. MAINTENANCE/STORAGE INSTRUCTIONS
8.1 After use and before performing maintenance, unplug and disconnect the battery charger.
8.2 Use a dry cloth to wipe all battery corrosion and other dirt or oil from the connector, cords
and the charger case.
8.3 Servicing does not require opening the unit, as there are no user-serviceable parts.
Servicing should be performed only by qualied service personnel.
8.4 Store the charger unplugged, inside, in a cool, dry place.
9. TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE REASON/SOLUTION
Power light will not
turn on. AC outlet is dead.
Poor electrical connection.
Check for an open fuse or circuit
breaker supplying the AC outlet.
Check the power cord
and extension cord for a loose
tting plug.
CHARGING LED is
ashing.
Charger is in abort mode. See Section 7 OPERATING
INSTRUCTIONS – Aborted
Charge.
CHARGED LED is
ashing.
Battery is 80% charged and is
ready to use. See Section 7 OPERATING INSTRUCTIONS – Quick Charge.
10. BEFORE RETURNING FOR REPAIRS
10.1 When a charging problem arises, make certain that the battery is capable of accepting a
normal charge. Double check all connections, the AC outlet for a full 120-volts and the quality
of the connections from the connector to the battery system. The connector must be clean.
10.2 When an UNKNOWN OPERATING PROBLEM arises, please read the complete manual and
call the customer service number for information. This will usually eliminate the need for return.
If the above solutions do not eliminate the problem, or for information
about troubleshooting, call toll-free from anywhere in the U.S.A.
1-800-621-5485
7:00 am to 5:00 pm Central Time, Monday through Friday
For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485.
DO NOT SHIP UNIT until you receive RETURN AUTHORIZATION
from Customer Service at Schumacher Electric Corporation.
11. SPECIFICATIONS
Input Voltage ........................................................................................................... 120 VAC
Output Current Rating..........................................................................................12V – 3.0A
...............................................................................................................................6V – 3.0A
Maximum Charge Voltage..................................................................................12V – 15.4V
...............................................................................................................................6V – 7.7V
Maintain Voltage.................................................................................................12V – 13.6V
...............................................................................................................................6V – 6.8V
Size ........................................................................................................2⅝" H x 6" W x 3" D
Weight.........................................................................................................................2½ lbs

•6 •

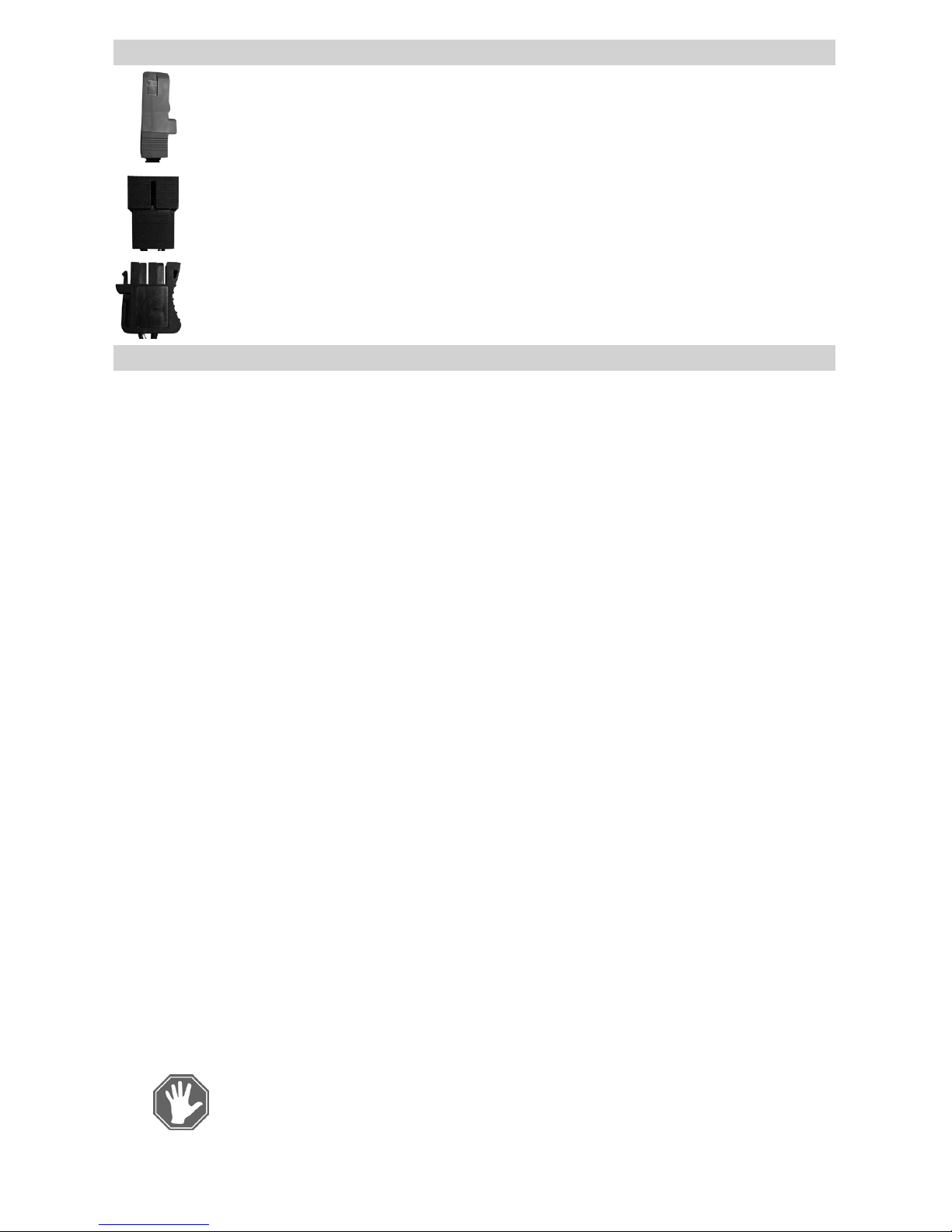

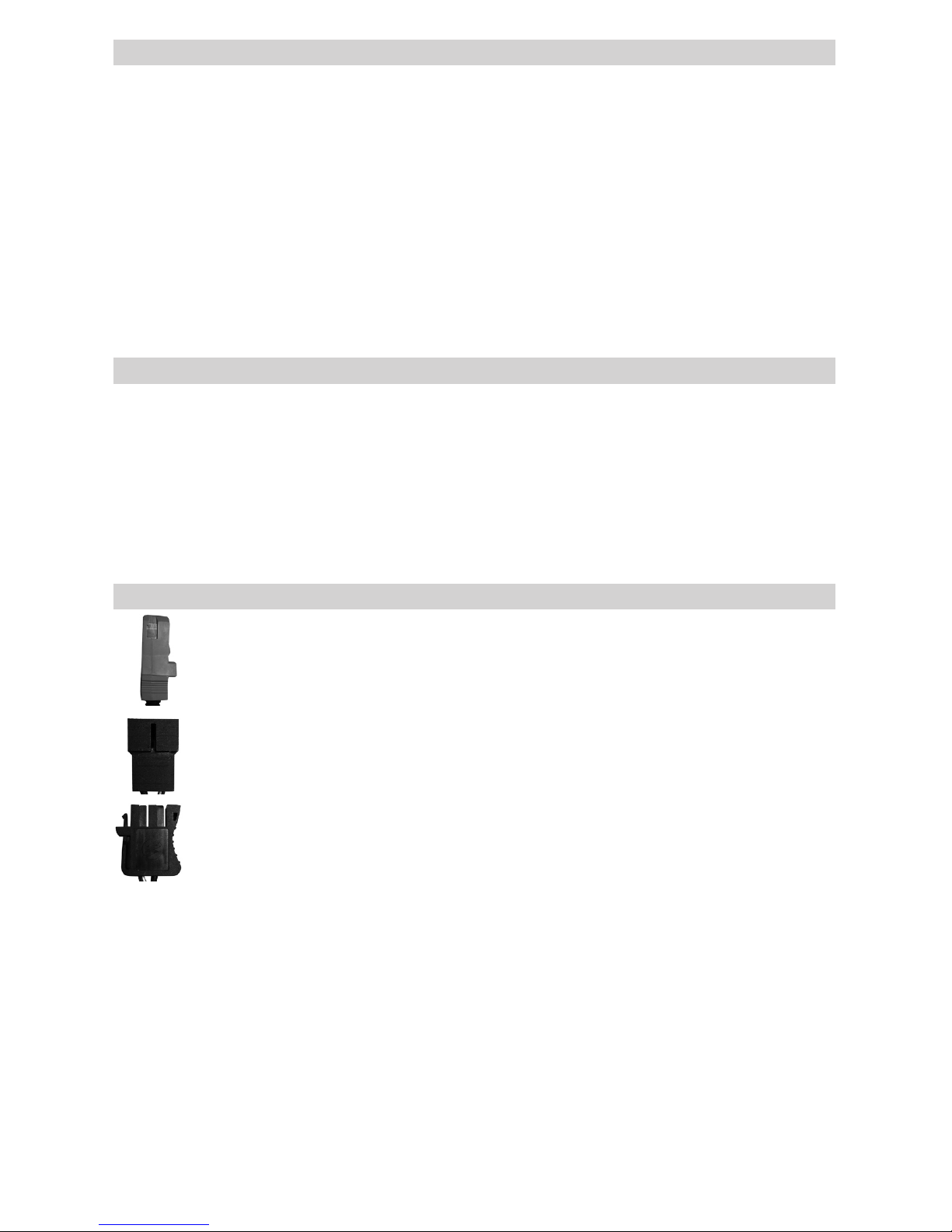

12. REPLACEMENT PARTS
Power Wheels®
12V Battery Connector Cable Assembly......................................................3899002776
Power Wheels®/Kid Trax®
Small 6V Battery Connector Cable Assembly .............................................3899002778
Peg Perego®
12V Battery Connector Cable Assembly.....................................................3899002780
13. LIMITED WARRANTY
WARRANTY NOT VALID IN MEXICO.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT
PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE ORIGINAL
RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY IS NOT
TRANSFERABLE OR ASSIGNABLE.
Schumacher Electric Corporation (the “Manufacturer”) warrants this battery charger for one
(1) year from the date of purchase at retail against defective material or workmanship that
may occur under normal use and care. If your unit is not free from defective material or
workmanship, Manufacturer’s obligation under this warranty is solely to repair or replace your
product with a new or reconditioned unit at the option of the Manufacturer. It is the obligation of
the purchaser to forward the unit, along with proof of purchase and mailing charges prepaid to
the Manufacturer or its authorized representatives in order for repair or replacement to occur.
Manufacturer does not provide any warranty for any accessories used with this product
that are not manufactured by Schumacher Electric Corporation and approved for use with
this product. This Limited Warranty is void if the product is misused, subjected to careless
handling, repaired, or modied by anyone other than Manufacturer or if this unit is resold
through an unauthorized retailer.
Manufacturer makes no other warranties, including, but not limited to, express, implied or
statutory warranties, including without limitation, any implied warranty of merchantability or
implied warranty of tness for a particular purpose. Further, Manufacturer shall not be liable
for any incidental, special or consequential damage claims incurred by purchasers, users
or others associated with this product, including, but not limited to, lost prots, revenues,
anticipated sales, business opportunities, goodwill, business interruption and any other injury
or damage. Any and all such warranties, other than the limited warranty included herein,
are hereby expressly disclaimed and excluded. Some states do not allow the exclusion or
limitation of incidental or consequential damages or length of implied warranty, so the above
limitations or exclusions may not apply to you. This warranty gives you specic legal rights
and it is possible you may have other rights which vary from this warranty.
THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE
MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME OR
MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN THIS
WARRANTY. Schumacher Electric Corporation Customer Service
1-800-621-5485
Monday-Friday 7:00 a.m. to 5:00 p.m. CST
Schumacher®and the Schumacher Logo are registered trademarks
of Schumacher Electric Corporation.
DO NOT RETURN THIS PRODUCT TO THE STORE!
Contact Customer Service for assistance:
Phone: [phone]
Email: [email protected]
Web: www.batterychargers.com

•7 •
1 YEAR LIMITED
WARRANTY PROGRAM
REGISTRATION
MODEL: _____________________DESCRIPTION: ________________________
This is the only express limited warranty, and the manufacturer neither assumes
nor authorizes anyone to assume or make any other obligation. There is no other
warranty, other than what is described in the product owner’s manual.
The warranty card should be submitted within 30 days of purchase. The customer
must keep the ORIGINAL receipt because it will be required for any warranty claims.
This warranty is not transferable. Send warranty card only.
DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR.
Mail this card to: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Name______________________________________________________________
Street Address_______________________________________________________
City ________________________________State _________ Zip Code _________
Phone _____________________Email ___________________________________
Store Name Where Purchased ___________________ Date of Purchase _________
Store Location____________________ UPC Number________________________
Serial Number ______________________________________ (SEE PRODUCT)
For faster warranty activation, go to www.batterychargers.com to register your product online.
PROGRAMA DE REGISTRO
DE 1-AÑO DE GARANTÍA
LIMITADA
MODELO: ____________________DESCRIPTIÓN: ________________________
Esta es la única garantía limitada expresa, y el productor no autoriza ni otorga
a alguien a realizar alguna otra obligación. No existe ninguna otra garantía
más que la descrita en el manual del dueño.
La tarjeta de garantía debe enviarse durante los primeros 30 días después de la
compra. El cliente debe mantener el recibo de compra ORIGINAL como
comprobante, el cual le otorga todo derecho a cualquier reclamo de garantía.
Esta garantía no es transferible. Envie tarjeta de garantía solamente.
NO ENVÍE LA UNIDAD A ESTA DIRECCIÓN PARA SU REPARACIÓN.
Enviar esta tarjeta a: Schumacher Electric Corporation
801 Business Center Drive
Mount Prospect, IL 60056-2179
Nombre ____________________________________________________________
Dirección ___________________________________________________________
Ciudad __________________________Estado ____________ C.P. _____________
Tel:________________________Correo electrónico_________________________
Nombre de la Tienda donde se Compró ____________ Fecha de compra_________
Localización de la Tienda ____________ Numero de Serie ____________________
Código de barras___________________________ (CONSULTE EL PRODUCTO)
Para una activación más rápida, visite nuestra página de internet en www.batterychargers.com
SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY!
Go to www.batterychargers.com to register your product online.
(No internet access? Send in the completed warranty card.)
¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA-LA FORMA MAS RÁPIDA Y FÁCIL!
Visite nuestra página en www.batterychargers.com para registrar su producto en línea.
(¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.)

•8 •

•9 •
IMPORTANTE: LEA Y GUARDE ESTE MANUAL DE INSTRUCCIONES Y SEGURIDAD.
GUARDE ESTAS INSTRUCCIONES– Este manual le mostrará cómo utilizar su cargador
en forma segura y efectiva. Por favor, lea, comprenda y siga estas instrucciones y
precauciones cuidadosamente, ya que este manual contiene instrucciones operativas y
de seguridad de importancia. Los mensajes de seguridad representados en este manual
contienen palabras guía. La palabra guía indica el nivel de peligro en determinada situación.
Indica una inminente situación de riesgo que, si no se evita, resultaría mortal o
de serios perjuicios al operador o personas alrededor.
Indica una situación potencialmente riesgoso que, si no se evita, podría
resultar o de serios perjuicios al operador o personas alrededor.
Indica una situación potencialmente peligrosa que, de no evitarse, podría
resultar en menores o serio daños al usuario y terceras personas.
Indica una situación potencialmente peligrosa que, de no evitarse, podría
causar daño al equipo, al vehículo y propiedades alrededor.
Conforme a la propuesta 65 de California, este producto contiene químicos de
los cuales en el Estado de California se tiene conocimiento que provocan
cáncer y malformaciones congénitas u otras lesiones reproductivas. Lávese
las manos luego de manipular este producto.
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD –
GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones operativas y de seguridad de importancia.
EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO.
1.1 Este cargador no debe ser operado por niños.
1.2 No exponga el cargador a la lluvia o a la nieve.
1.3 En caso de que el cable de ensamble y/o la clavija no se adapten a la medida o hagan
una conexión apropiada con la clavija de la batería del carrito eléctrico, no altere las
clavijas del caragador de baterías o del carrito eléctrico. Usese este cargador de manera
apropiada, especícamente para lo que fue diseñado, el ser alterado o sufrir cualquier
modicación podría causar el riesgo de una descarga eléctrica o incendio. Una descarga
eléctrica o incendio podría causar daños y hasta la muerte o daño a la propiedad.
1.4 No utilice el cargador si el mismo posee un enchufe o cable dañado; hágalo revisar por
una persona capacitada que efectúe reparaciones.
1.5 No desarme el cargador; hágalo revisar por una persona capacitada que efectúe reparaciones
cuando necesite servicio de mantenimiento o una reparación. Volver a ensamblar el cargador
en forma incorrecta puede provocar riesgo de incendio o descarga eléctrica.
1.6 Para reducir el riesgo de explosión de una batería, siga estas instrucciones y aquellas
publicadas por el fabricante de la batería y por el fabricante de cualquier equipo que intente
utilizar en la proximidad de la batería. Revise las pautas de precaución en estos productos.
2. PRECAUCIONES PERSONALES
RIESGO DE GASES EXPLOSIVOS.
2.1 No utilice elementos personales de metal tales como anillos, pulseras, collares y relojes
al trabajar con una batería de plomo-ácido. Una batería de plomo-ácido puede producir
una corriente de cortocircuito lo sucientemente elevada como para soldar un anillo o
provocar efectos similares sobre el metal, causando una quemadura de gravedad.
2.2 NUNCA fume o permita la presencia de chispas o llamas en la proximidad de la batería.
2.3 Utilice este cargador solamente para cargar baterías de PLOMO-ÁCIDO. Este cargador
no está destinado a suministrar energía a sistemas eléctricos de baja tensión. No
utilice este cargador de batería para cargar baterías de pila seca que por lo general se
utilizan con artefactos domésticos. Estas baterías podrían explotar y provocar lesiones a
personas o daño a la propiedad.
2.4 NUNCA cargue una batería congelada.
2.5 Asegúrese de que el conector del cable del cargador se encuentré un fuertemente conectado.

•10 •
RIESGO DE CONTACTO CON EL ÁCIDO DE LA BATERÍA. EL ÁCIDO
DE LA BATERÍA ES UN ÁCIDO SULFÚRICO ALTAMENTE CORROSIVO.
2.6 Asegúrese de que el área que rodea a la batería se encuentre bien ventilada mientras se
carga la batería.
2.7 Lea, comprenda y siga todas las instrucciones para el cargador, la batería, el vehículo
y cualquier equipo que se utilice cerca de la batería y el cargador. Controle todas las
precauciones especícas establecidas por el fabricante de la batería al realizar la carga,
así también como los índices de carga recomendados.
2.8 Si el ácido de la batería tiene contacto con su piel o su ropa, lave de inmediato el área
afectada con agua y jabón. En caso de que ingrese ácido en un ojo, sumerja el mismo
de inmediato bajo agua potable corriente por al menos 10 minutos y obtenga atención
médica en forma inmediata.
2.9 Si el ácido de la batería es accidentalmente ingerido, se recomienda beber leche, clara de
huevo o agua. NO provoque vómito. Busque ayuda médica de inmediato.
3. CARGA DE BATERÍA, CONEXIONES DE CA
EL RIESGO DE DESCARGA ELÉCTRICA O INCENDIO
3.1 Este cargador de batería está destinado a un uso en un circuito con tensión nominal
de 120V. El enchufe se debe conectar a un tomacorriente adecuadamente instalado
y que cuente con descarga a tierra de acuerdo con todas las ordenanzas y códigos.
Los pasadores del enchufe deben adaptarse al receptáculo (tomacorriente). NOTA: De
acuerdo a las Leyes Canadienses, el uso de un enchufe adaptador no es permitido en el
Canada. El uso de un enchufe como adaptador no se recomienda y no debe ser utilizado
Estados Unidos.
3.2 No se debe utilizar un alargador a menos que resulte absolutamente necesario. El uso
de un alargador inadecuado puede provocar riesgo de incendio o descarga eléctrica. En
caso de que deba utilizarse un alargador, asegúrese de que:
• Los pasadores en el enchufe del alargador posean el mismo tamaño y forma que
aquellos presentes en el enchufe del cargador.
• El alargador se encuentre correctamente conectado y en buenas condiciones eléctricas.
• El tamaño del cable sea lo sucientemente extenso para el amperaje en CA del
cargador como se especica abajo.
3.3 Tamaño AWG mínimo recomendado para alargadore:
• De 100 pies (30,5 metres) de largo o menos – use una extensión de calibre 18 (0,82 mm2).
• Para más de 100 pies (30,5 metres) de largo – use una extensión de calibre 16 (1,31 mm2).
4. CARACTERÍSTICAS
1
3
2
45
1. Pantalla de LEDs
2. Desconexión rápida del cable
3. Power Wheels®Cable Conector Ensamble de Batería de 12V
4. Power Wheels®/ Kid Trax®Cable Conector Ensamble
de Batería Pequeña de 6V
5. Peg Perego®Cable Conector Ensamble de Batería de 12V

•11 •
Peg Perego®, Power Wheels®and Kid Trax®son marcas registradas y operadas por
compañías independientes y legítimas.
Estas compañías y sus fabricantes no han otorgado licencia ni endosado este producto.
Peg Perego®, es una marca registrada de Peg Perego®U.S.A. Inc.
Power Wheels®es una marca registrada de Mattel®, Inc.
Kid Trax® es una marca registrada de Pacic Cycle ™ LLC.
5. INSTRUCCIONES DE MONTAJE
Desenrede todos los cordones y extienda los cables antes de usar el cargador de baterías.
6. PANEL DE CONTROL
Pantalla de LEDs
LED CARGA ALTERNA C.A. (rojo) encendido:
La presencia de energía de C.A. suministrada al cargador de batería.
LED DE CARGA (amarillo) encendido:
La batería está cargando.
LED DE CARGA (amarillo) intermitente:
El cargador está en modo cancelar.
LED DE CARGADA (verde) encendido:
La carga de la batería está completa y que el cargador cambió a modo mantener.
LED DE CARGADA (verde) intermitente:
La batería está cargada a un 80% y está lista para usar.
7. INSTRUCCIONES DE OPERACIÓN
Este cargador de baterías debe ser ensamblado correctamente de
acuerdo a las instrucciones de ensamble antes de usar.
NOTA: Revise la batería para prevenir que tenga un desgaste excesivo, grietas,
protuberancias o daños cada vez que la cargue. Si el daño se detecta, no cargue la
batería; reemplácela de inmediato. Si la batería está caliente, deje que se enfríe antes
de cargarla.
Carga
1. Seleccione el cable de salida apropiado que concuerde con el cable conector de salida
y el conector de la batería del vehículo.
2. Conecte la batería de acuerdo con las instrucciones de conexión descritas en la
sección Uso de conectores de cables de desconexión rápida.
3. Conecte la energía eléctrica de CA teniendo en cuenta las precauciones que guran
en la Sección 3.
4. Si la conexión es correcta, el LED CARGA debe estar encendido, indicando que
se está realizando la carga.
Uso de Conectores de Cables de Desconexión Rápida
1. Conecte cualquiera de los dos juegos de cables de salida al cargador. Asegúrese de
colocar el cargador sobre una supercie seca y no inamable como metal o concreto.
2. Mientras el cargador esté desenchufado del tomacorriente, conecte en ensamble de
cables de seguridad, conectando el conector azul al otro conector azul de la punta del
cable del cargador. Conecte la otra punta del ensamble de cables a la batería. NOTA:
Vea las piezas de recambio para más información del conectador.
NOTA: Nunca conecte cualquiera de los dos juegos de cables de salida, para aplicarlo
de otra forma, tal como batería externa u otra fuente de poder de carga, o para alargar el
cable de salida, esto ocasionará polaridad invertida o sobrecarga.

•12 •
Para Carga Rápida
Cuando la luz LED CARGADA comience a centellear, la batería está lista para usar.
Desconecte el cargador del tomacorriente y posteriormente desconecte el cargador de
la batería. NOTA: La luz LED CARGA continuará encendida mientras la luz LED
CARGADA estará centellando.
Carga Completa
Cuando la luz LED CARGADA deje de centellear y se mantenga encendida y la luz
LED CARGA se apague, indica que la batería está completamente cargada y el
cargador se ha dejado de cargar y pasó al Modo de funcionamiento de mantenimiento.
Cuando esté lista para su uso, desconecte el cargador del tomacorriente y posteriormente
desconecte el cargador de la batería.
NOTE: Para una vida más duradera de la batería, la batería debe estar completamente
cargada después de dos cargas consecutivas. (Ejemplo: rápido-rápido-completo)
Carga Anulada
Si no se puede completar la carga normalmente, la carga se anulará. Cuando se anule la
carga, la salida del cargador se apagará y se ilumina el LED CARGA .En ese estado,
el cargador ignora todos los botones. Para reiniciar después de que se anula la carga
puede desenchufar el cargador.
8. INSTRUCCIONES DE MANTENIMIENTO Y ALMACENAJE
8.1 Después de usar y antes de realizar mantenimiento, desenchufe y desconecte el cargador
de la batería.
8.2 Utilice un paño seco para limpiar la corrosión de toda la batería y otra suciedad o aceite
de el conectador, cables y carcasa del cargador.
8.3 Para realizar mantenimiento no es necesario abrir la unidad, ya que no existen piezas
a las cuales puede realizarle mantenimiento el usuario. Servicio debe realizarse por
personal calicado en el ramo.
8.4 Guarde el cargador desenchufado en el interior, en un lugar fresco y seco.
9. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El cargador no se
enciende incluso al estar
bien conectado.
Tomacorriente de CA fuera de
funcionamiento.
Conexión eléctrica deciente.
Controle la posible presencia de
fusibles abiertos o disyuntores
que suministren energía al
tomacorriente de CA.
Controle la posible pérdida del
enchufe perteneciente a los
cables de alimentación o al
alargador.
LED CARGA
intermitente.
El cargador está en modo
cancelar. Vea en la sección 7 INSTRUCCIONES
OPERATIVAS - Carga anulada.
LED DE CARGADA
intermitente.
La batería está cargada a un
80% y está lista para usar. Vea en la sección 7 INSTRUCCIONES
OPERATIVAS - Para Carga
Rápida.

•13 •
10. ANTES DE DEVOLVER A REPARACIONES
10.1 Cuando surja un problema de carga, asegúrese de que la batería puede recibir una carga
normal. Vericar dos veces todas las conexiones, el toma de C.A. para obtener 120-volts
completos y la calidad de las conexiones del conectador al sistema de la batería. El
conectador debe estar limpio.
10.2 Cuando surja un PROBLEMA DE FUNCIONAMIENTO DESCONOCIDO, por favor lea
todo el manual y comuníquese con el número de atención al cliente para más información
que no haga falta la devolución.
Si las soluciones descriptas no eliminan el problema o por información sobre la solución de
problemas, puede llamar a la línea gratuita desde cualquier lugar de los EE.UU.
1-800-621-5485
7:00 a.m. a 5:00 p.m. hora central de lunes a viernes
Para REPARACIÓN O DEVOLUCIÓN, comuníquese con Servicios al Cliente al
1-800-621-5485. NO ENVÍE LA UNIDAD hasta que usted reciba AUTORIZACIÓN DE
DEVOLUCIÓN del Depto. de Servicios al Cliente de Schumacher Electric Corporation.
11. ESPECIFICACIONES
Voltaje de entrad ..................................................................................................... 120 VCA
Corriente nominal de salida .................................................................................12V – 3,0A
...............................................................................................................................6V – 3,0A
Voltaje de carga máximo....................................................................................12V – 15,4V
...............................................................................................................................6V – 7,7V
Voltaje sostenido................................................................................................12V – 13,6V
...............................................................................................................................6V – 6,8V
Tamaño ........................................................ 2⅝" de alto x 6" de ancho x 3" de profundidad
Peso........................................................................................................................2½ libras
12. REPUESTOS
Power Wheels®
Cable Conector Ensamble de Batería de 12V.............................................3899002776
Power Wheels®/ Kid Trax®
Cable Conector Ensamble de Batería Pequeña de 6V...............................3899002778
Peg Perego®
Cable Conector Ensamble de Batería de 12V............................................3899002780

•14 •
13. GARANTÍA LIMITADA
GARANTIA LIMITADA NO VALIDA EN MEXICO.
SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,
MOUNT PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA LIMITADA
AL COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE
GARANTÍA LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE.
Schumacher Electric Corporation (el “Fabricante”) otorga garantía por este cargador
de batería por un plazo de un (1) año a partir de la fecha de compra por menor por la
existencia de cualquier material o de mano de obra defectuosos que pudieran surgir por
su uso y cuidado normal. Si su unidad cuenta con material defectuoso o defectos de
mano de obra, la obligación de los Fabricantes, conforme a la presente garantía, será
simplemente reparar o sustituir el producto por uno nuevo o por una unidad reparada, a
elección del fabricante. Es obligación del comprador enviar la unidad con comprobante de
compra y los gastos de envío prepagos al fabricante o a sus representantes autorizados
para que ésta se pueda reparar o reemplazar.
El Fabricante no presta garantía por lo accesorios utilizados con este producto que no
sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para
su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza
en forma errónea, se trata de manera inadecuada, es reparado o modicado por personas
que nos sean el Fabricante o si esta unidad es revendida a través de un vendedor
minorista no autorizado.
El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo, las
garantías expresas, implícitas o legales, incluidas, a modo de ejemplo, las garantías
implícitas de comerciabilidad o adecuación a un n especíco. Asimismo, el Fabricante
no será responsable ante reclamos por daños accidentales, especiales ni directos en
los que incurran los compradores, usuarios u otras personas asociadas al producto,
incluidas, a título enunciativo, los ingresos y ganancias no percibidos, ventas anticipadas,
oportunidades comerciales, el buen nombre, la interrupción de la actividad comercial
o cualquier otro daño que haya provocado. Todas las garantías, excepto la garantía
limitada incluida en el presente, por medio de la presente, quedan expresamente
anuladas y excluidas. Algunos estados no permiten la exclusión ni la limitación de los
daños accidentales ni directos o el plazo de garantía implícita, por lo que las limitaciones
o exclusiones mencionadas anteriormente podrían no corresponder con su caso. La
presente garantía le otorga derechos legales especícos y es probable que usted cuente
con otros derechos que podrían diferir de los incluidos en la presente garantía.
LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA EXPRESA
Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR O A ADQUIRIR
NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO QUE NO SEA LA
PRESENTE GARANTÍA.
Servicio de atención al cliente de Schumacher Electric Corporation
1-800-621-5485
Lunes-viernes 7:00 a.m. a 5.00 p.m. CST
Schumacher®y el logo Schumacher son marcas registradas
de Schumacher Electric Corporation.
¡NO LO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Contacte Servicios al Cliente para asistencia:
Teléfono: 800-621-5485
Correo Electrónico: [email protected]
Sitio Red: www.batterychargers.com
