Seav LXB 2150 NEW User manual

1 rev. 1.0 24/11/2022
QUADRO ELETTRONICO
LXB 2150 NEW
Centrale elettronica monofase, per l'automazione di cancelli 1 –
2 ante battenti con modulo Bluetooth 5.0 e ricevente radio
incorporata, in contenitore barra DIN 9 posti.
- Mod. LGB 2150 NEW : Senza radio Ricevente
- Mod. LSB 2150 NEW : 433,92 Mhz “narrow band”
- Mod. LHB 2150 NEW : 868,30 Mhz “narrow band”
I MPORTANTE PER L ’ UTENTE
- Il dispositivo può essere utilizzato da bambini di età
superiore a 8 anni o da persone con ridotte capacità
psico-fisiche o con poca conoscenza ed esperienza
solamente se supervisionati o istruiti sul funzionamento e
le modalità di utilizzo in maniera sicura per capire anche i
pericoli coinvolti nel suo utilizzo.
- queste istruzioni sono disponibili anche sul sito
http://www.seav.it
- Non consentire ai bambini di giocare con il dispositivo e
tenere lontano dalla loro portata i radiocomandi.
- Esaminare frequentemente l’impianto per rilevare
eventuali segni di danneggiamento. Non utilizzare il
dispositivo se è necessario un intervento di riparazione.
-Ricordarsi sempre di togliere l’alimentazione prima di
effettuare operazioni di pulizia o manutenzione.
- Le operazioni di pulizia e manutenzione non devono
essere eseguite da bambini senza essere supervisionati.
ATTENZIONE: conservare questo manuale d’istruzioni e
rispettare le importanti prescrizioni di sicurezza in esso
contenute. Il non rispetto delle prescrizioni potrebbe
provocare danni e gravi incidenti.
I MPORTANTE PER l’ INSTALLATORE
1) Prima di automatizzare il serramento è necessario
verificarne il buono stato, in rispetto alla direttiva
macchine e alla conformità EN 12604.
2) Controllare che la locazione in cui è situata
l’installazione consenta il rispetto dei limiti di temperatura
di esercizio indicata per il dispositivo.
3) La sicurezza dell’installazione finale e il rispetto di
tutte le prescrizioni normative ( EN 12453 - EN 12445) è
a cura di chi assembla le varie parti per costruire una
chiusura completa.
4) Usare dispositivi di sicurezza in grado di monitorare
lo stato della loro connessione alla centrale elettrica.
5) Si consiglia, terminata l'installazione, di eseguire tutti
i controlli necessari ( programmazione opportuna della
centrale e corretta installazione dei dispositivi di
sicurezza) per assicurarsi di aver eseguito
un'installazione conforme.
6) La centrale non presenta nessun tipo di dispositivo di
sezionamento della linea elettrica 230 Vac, sarà quindi
cura dell’installatore prevedere nell’impianto un
dispositivo di sezionamento. E’ necessario installare un
interruttore omnipolare con categoria III di
sovratensione. Esso deve essere posizionato in modo
da essere protetto contro le richiusure accidentali
secondo quanto previsto al punto 5.2.9 della EN 12453.
7) I cavi di alimentazione e di collegamento motore
devono avere diametro esterno compreso tra 4,5 e 7
mm. I fili conduttori interni devono avere sezione
nominale pari a 0,75mm2. Se non viene utilizzata una
canalina , si raccomanda di usare cavi di materiale
H05RR-F Prestare attenzione a fissare i cavi in modo
che siano ancorati in modo stabile.
8) Il motoriduttore usato per muovere il serramento deve
essere conforme a quanto prescritto al punto 5.2.7 della
EN 12453.
9) In accordo al 5.4.2 della EN 12453 è consigliabile
usare motoriduttori dotati di un dispositivo di sblocco
elettromeccanico, per consentire in caso di necessità, di
muovere il serramento manualmente.
10) In accordo al 5.4.3. della EN 12453 utilizzare sistemi
di sblocco elettromeccanico o dispositivi similari che
permettano al serramento di arrestarsi in sicurezza nella
sua posizione di finecorsa
11) Il cablaggio dei vari componenti elettrici esterni alla
centralina deve essere effettuato secondo quanto
prescritto dalla normativa EN 60204-1 e dalle modifiche
a questa apportata dal punto 5.2.7 della EN 12453
12) L’eventuale montaggio di una pulsantiera per il
comando manuale deve essere fatto posizionando la
pulsantiera in modo che l’utente non venga a trovarsi in
posizione pericolosa.
13) La funzione di sicurezza garantita dalla centralina è
attiva solo in chiusura; pertanto la protezione in apertura
deve essere assicurata in fase di installazione con
misure (ripari o distanze di sicurezza ) indipendenti dal
circuito di controllo.
14) Per un corretto funzionamento della parte radio
ricevente, in caso di utilizzo di due o più centrali, si
consiglia l’installazione ad una distanza di almeno 3
metri l’una dall’altra.
Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet:
http://www.seav.it/
La Centrale Elettronica :
LGB 2150 NEW - LSB 2150 NEW – LHB 2150 NEW
sono conformi alle specifiche delle Direttive
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
I

2 rev. 1.0 24/11/2022
Technical Details :
- Alimentazione : 230 Vac 50-60Hz 2000W max.
- Uscita lampeggiante : 230 Vac 50-60 Hz
100W Resistive Load max.
50W Inductive Load max.
- 2 x Uscita motore : 230 Vac 50-60Hz 750 W max.
- Uscita elettro-serratura : 12 Vdc 15 W max.
- Uscita alimentazione servizi : 24 Vac 3 W max.
- Sicurezze e comandi in BT : 24 Vcc
- Temperatura d'esercizio : -10 ÷55 °C
- Ricevitore radio : vedi modello
- Radiocomandi opz. : 12-18-32 Bit Fissi, 66-80 bit Rolling Code
- Comandi Bluetooth da Smatphone : IOS/Android
- Radiocomandi/Smartphone totali : 330 (CODE o CODE PED)
- Portata Radiocomandi in spazio libero : 50-100m
- Portata Bluetooth in spazio libero : 10-80m
- Dimensioni scheda : 153 x 84 x 45 mm.
- Dimensioni scatola : 160 x 95 x 64 mm.
- Contenitore Barra DIN : ABS V-0 ( IP40 ).

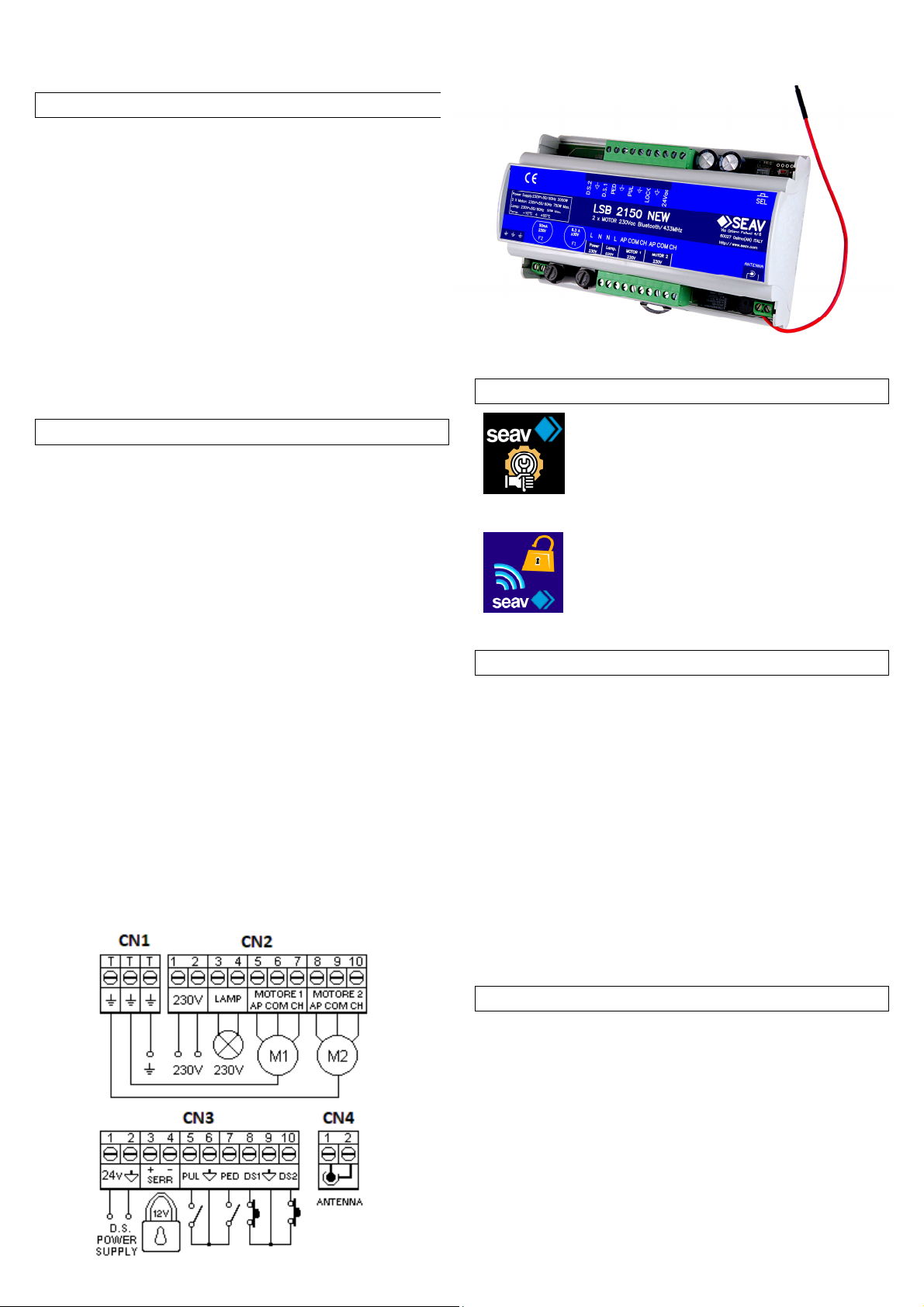

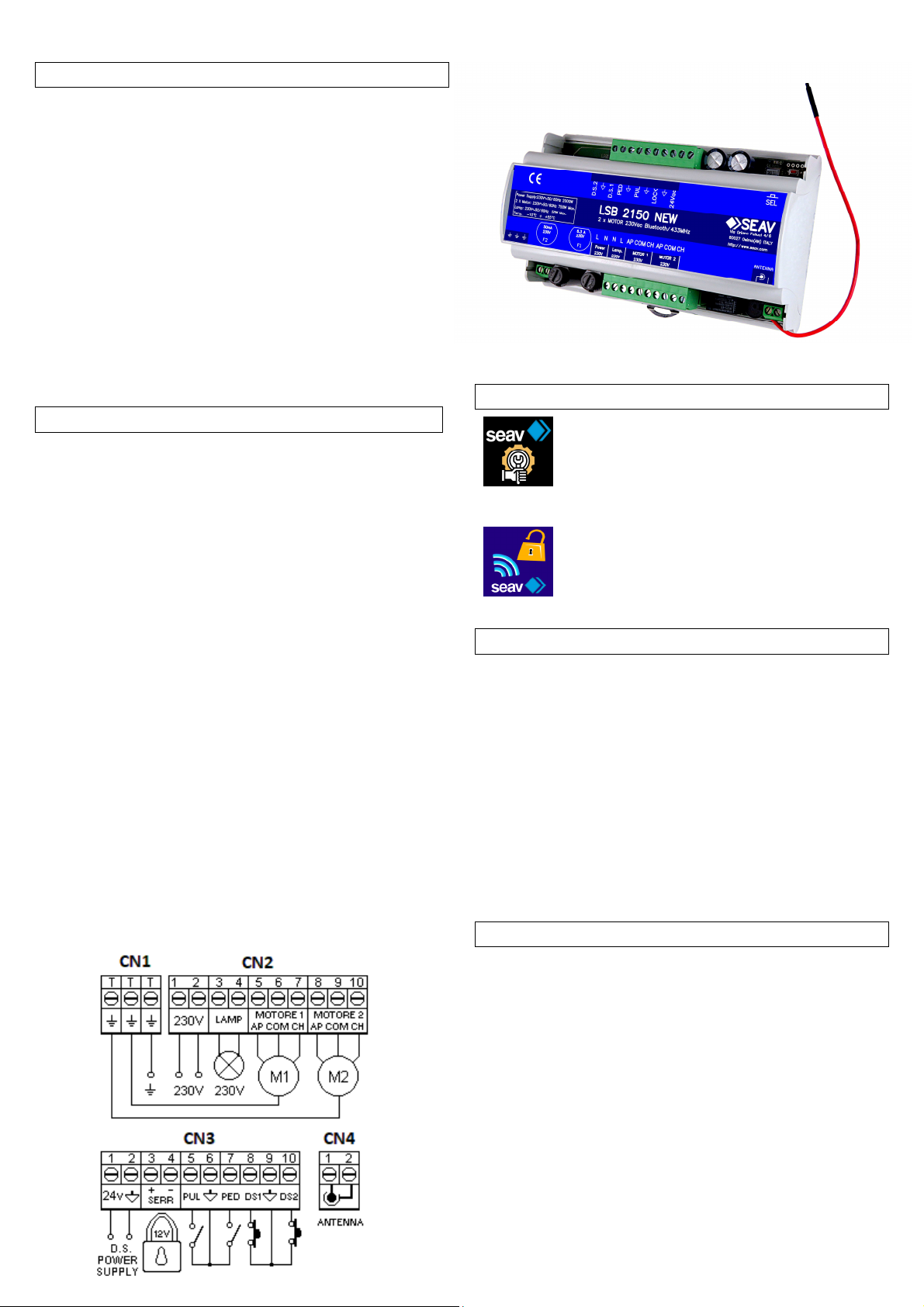

List of connections :
CN1 :
1 : Collegamento di Terra.
2 : Collegamento di Terra.
3 : Collegamento di Terra.
CN2 :
1 : Ingresso linea 230 Vac (Fase).
2 : Ingresso linea 230 Vac (Neutro).
3 : Uscita Lampeggiante 230 Vac (Neutro).
4 : Uscita Lampeggiante 230 Vac (Fase).
5 : Uscita Motore ( 1 ) 230V Apertura.
6 : Uscita Motore ( 1 ) 230V Comune.
7 : Uscita Motore ( 1 ) 230V Chiusura.
8 : Uscita Motore ( 2 ) 230V Apertura.
9 : Uscita Motore ( 2 ) 230V Comune.
10 : Uscita Motore ( 2 ) 230V Chiusura.
CN3:
1 : Alimentazione Fotocellule ( 24Vac 6W ).
2 : Alimentazione Fotocellule ( GND ).
3 : Uscita elettro serratura 12 Vdc 15 W ( +12V ).
4 : Uscita elettro serratura 12 Vdc 15 W ( GND ).
5 : Ingresso PUL pulsante comando apre-chiude (NA).
6 : Ingresso GND comune.
7 : Ingresso PUL PED pulsante comando pedonale (NA).
8 : Ingresso DS1 dispositivo sicurezza (NC).
9 : Ingresso GND comune.
10 : Ingresso DS2 dispositivo sicurezza (NC).
CN4:
1 : Ingresso Polo caldo Antenna.
2 : Ingresso massa Antenna.
Programming by Smartphone:
Una programmazione avanzata della centrale
può essere eseguita tramite Smartphone, grazie
all’applicazione dedicata SEAV “ BeTech “.
L’applicazione consente all’istallatore di avere
uno strumento di lavoro completo per tutte le
installazioni realizzate.
Una volta terminata l’installazione
dell’automazione, a richiesta sarà possibile
configurare anche un’eventuale Applicazione
Cliente “ BeLite “ per il normale utilizzo, tramite
Smartphone per l’invio di comandi remoti.
App Features by BeTech e BeLite :
L’applicazione SEAV “BeTech “ presenta una Rubrica dove
sono contenuti tutti i dati degli impianti realizzati.
Permette inoltre di impostare un Nome Impianto ed una
Password ( Default : 1 2 3 4 ) per accedere successivamente
alle varie configurazioni; la possibilità di ripristinare una
ricevente guasta con una nuova, ricaricando tutte le
informazioni contenute nella rubrica dell’applicazione. Inoltre
inserendo un indirizzo email, sarà possibile ricevere un Back Up
di tutti gli impianti nel caso di guasto dello Smartphone.
Possibilità di generare codici di accesso per attivazione
Applicazione Cliente “ BeLite “, consultare il menù Diagnostica
per eventuale risoluzione guasti e molto altro.
Tramite l’Applicazione Cliente “ BeLite “, inoltre sarà possibile
inviare comandi Tramite Smartphone anche in modo
automatico ovvero l’invio del comando sarà possibile solamente
avvicinandosi al ricevitore.
Some Operating Mode :
Step by Step ( default ) :
il primo comando effettua l'apertura fino allo scadere del tempo
motore o al raggiungimento del fine corsa d'apertura, il secondo
comando effettua la chiusura del serramento; se si invia un
comando prima dello scadere del tempo motore o del
raggiungimento di uno dei due finecorsa, la centrale effettua
l'arresto del moto sia nella fase di apertura sia in quella di
chiusura. Un ulteriore comando determina la ripresa del moto in
senso opposto.

3 rev. 1.0 24/11/2022
Inverting :
il primo comando effettua l'apertura fino allo scadere del tempo
motore, il secondo comando effettua la chiusura del
serramento, se si invia un comando prima dello scadere del
tempo motore, la centrale effettua l'inversione del moto sia
nella fase d'apertura sia in quella di chiusura.
Inhibition Open Command :
il primo comando effettua l'apertura fino allo scadere del tempo
motore, il secondo comando effettua la chiusura del
serramento, se si invia un comando durante la fase apertura o
di pausa ignora i comandi impartiti ( es. dal loop detector ) ad
ogni attraversamento. Se si invia un comando durante la fase di
chiusura, la centrale effettua l'inversione del moto.
Other :
Automatic Closing Time :
La centrale permette di richiudere il serramento in modo
automatico senza l'invio di comandi supplementari.
La scelta del tempo è selezionabile grazie all’ applicazione
dedicata SEAV “BeTech “.
PED : Passaggio Pedonale :
La centrale permette, utilizzando sia l’ applicazione dedicata
SEAV “BeTech “ che il radiocomando, l’azionamento del
Motore per un tempo programmabile, come accesso ad un
Pedone oltre il normale funzionamento.
D.S. 1 : Security Device 1 ( Fotocellule ):
La centrale permette l'alimentazione ed il collegamento di
Fotocellule, Coste pneumatiche (NC).
L'intervento delle fotocellule nella fase di apertura non viene
considerato, nella fase di chiusura provoca l'inversione del
moto.
Attenzione: questo ingresso se non utilizzato deve essere
ponticellato o Disattivato tramite l’applicazione dedicata
SEAV “BeTech “.
D.S. 2 : Security Device 2 ( Fotocellule ):
La centrale permette l'alimentazione ed il collegamento di
Fotocellule, Coste pneumatiche (NC).
L'intervento nella fase di apertura provoca l’arresto
momentaneo del serramento, una volta liberato la centrale
riprende la fase di apertura. L’intervento in fase di chiusura
provoca l'inversione del moto.
Attenzione: questo ingresso se non utilizzato deve essere
ponticellato o Disattivato tramite l’applicazione dedicata
SEAV “BeTech “.
Motor Power :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone, permette la regolazione
della Forza e Velocità del motore, completamente gestita dal
microprocessore. La regolazione può essere effettuata con un
range da 0% al 100% della Forza massima.
Per ogni movimento è previsto comunque uno spunto iniziale,
alimentando il motore per 2 secondi alla massima potenza
anche se è inserita la regolazione della forza del motore.
Attenzione: Una variazione della Forza Motore richiede la
ripetizione della procedura di apprendimento, in quanto
potranno variare i tempi di manovra e di rallentamento.
Deceleration / Deceleration Power :
La funzione di rallentamento dei motori è usata nei cancelli per
evitare la battuta a forte velocità delle ante al termine della fase
di apertura e chiusura.
La centrale, se il Rallentamento è attivo, durante la
programmazione del Tempo Motore consente anche la
programmazione del Tempo di moto rallentato nei punti
desiderati. Inoltre la centrale elettronica, utilizzando
l’applicazione dedicata SEAV “BeTech “ tramite Smartphone,
permette di escludere il Rallentamento e di regolare la Forza
del Motore durante tale la fase.
Connection with Timer :
La centrale permette di collegare al posto del pulsante di
comando apre – chiude un timer .
Esempio: ore 08.00 il timer chiude il contatto e la centrale
comanda l’apertura, ore 18.00 il timer apre il contatto e la
centrale comanda la chiusura. Durante l’intervallo 08.00 – 18.00
al termine della fase di apertura la centrale disabilita il
lampeggiante, la chiusura automatica e comandi radio.
Settings :
La centrale è fornita dal costruttore con la possibilità di
selezionare alcune funzioni importanti, utilizzando l’
applicazione dedicata SEAV “BeTech “.
CODE : (Programmazione Codice del radiocomando)
La centrale permette di memorizzare fino a 330 radiocomandi
aventi codice diverso fra loro di tipo Fix, Rolling Code o Plus.
La programmazione del codice di trasmissione va eseguita nel
seguente modo: premere il tasto CODE dell’ applicazione
SEAV “BeTech “ tramite Smartphone, allo stesso tempo inviare
il codice prescelto del radiocomando desiderato; nel momento
in cui la centrale emetterà un Beep di conferma, la
programmazione sarà completata. Nel caso che tutti i 330
codici siano stati memorizzati, ripetendo l'operazione di
programmazione, la centrale emetterà un lungo Beep
segnalando che non sono possibili ulteriori memorizzazioni.
DELETE Remote Control:
La cancellazione di tutti i codici memorizzati si esegue nel
seguente modo: premere il tasto DELETE dell’ applicazione
SEAV “BeTech “ tramite Smartphone, allo stesso tempo la
centrale emetterà un Beep di conferma, preceduta da
comunicazioni visibili sullo Smartphone.
CODE PED: (Codice del radiocomando Pedonale)
La procedura di programmazione e cancellazione è analoga a
quella descritta sopra ma ovviamente riferita al taso CODE
PED dell’ applicazione SEAV “BeTech “.
Programming by Remote RCD :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone, permette di selezionare
la funzione Programmazione di un Radiocomando a distanza
tramite un radiocomando già presente in memoria: La
programmazione del Radiocomando a distanza, si esegue nel
seguente modo: inviare in modo continuo per un tempo
maggiore a 10 secondi il codice di un radiocomando in
precedenza memorizzato, allo stesso tempo la centrale entra in
modo programmazione come sopra descritto nel paragrafo
CODE.
Flashing : (Funzionamento uscita Lampeggiante)
La centrale dispone di una uscita 230Vac, per il collegamento di
un lampeggiante o di una luce di cortesia.
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ permette la scelta del funzionamento
dell’uscita 230V Lampeggiante:
- Curtesy Light : Luce di cortesia attiva per 3 minuti a
seguito di un comando di apertura .
- T. Mot. : Lampeggiante attivo solo durante motori ON.
- T. Mot. + Automating Clos. Time : Lampeggiante
attivo solo durante motori ON e durante Tempo Chiusura
Automatica.
- T. Mot. + Pre-Flashing : Lampeggiante 3 secondi
prima di avviare i motori e durante motori ON.

4 rev. 1.0 24/11/2022
- T. Mot. + Pre-Flashing + Automating Clos. Time :
Lampeggiante 3 secondi prima di avviare i motori,
durante motori ON.e durante Tempo Chiusura
Automatica.
T. MOT : (Programmazione Manuale tempo di lavoro motore.)
La centrale permette di programmare manualmente Tempo
Motore in ogni singola fase di funzionamento.
La programmazione deve essere effettuata a serramento
chiuso nel seguente modo: premere per un istante il tasto T.
MOT dell’ applicazione SEAV “BeTech “ tramite Smartphone, il
Motore inizierà ciclo di apertura, al raggiungimento del punto
iniziale desiderato di rallentamento, premere nuovamente il
tasto T. MOT dell’ applicazione, allo stesso tempo il motore
effettua il rallentamento fino alla posizione desiderata; premere
il tasto T. MOT dell’ applicazione per concludere il ciclo di
apertura. Successivamente il tasto T. MOT. inizierà a
lampeggiare velocemente, ora ripetere l’operazione di
programmazione del tempo motore e rallentamento per il ciclo
di chiusura. Se non si desidera che la centrale effettui il
rallentamento, durante la programmazione, al completamento
del ciclo di apertura e chiusura, premere il tasto T. MOT dell’
applicazione due volte consecutivamente anziché una sola.
T. MOT. PED: ( Program. tempo di lavoro pedonale )
La centrale permette di programmare manualmente Tempo
Motore Pedonale in ogni singola fase di funzionamento.
La programmazione deve essere effettuata a serramento
chiuso nel seguente modo: premere per un istante il tasto T.
MOT PED dell’ applicazione SEAV “BeTech “ tramite
Smartphone, il Motore inizierà ciclo di apertura, al
raggiungimento del punto iniziale desiderato di rallentamento,
premere nuovamente il tasto T. MOT PED dell’ applicazione,
allo stesso tempo il motore effettua il rallentamento fino alla
posizione desiderata; premere il tasto T. MOT PED dell’
applicazione per concludere il ciclo di apertura.
Successivamente il tasto T. MOT. PED inizierà a lampeggiare
velocemente, ora ripetere l’operazione di programmazione del
tempo motore e rallentamento per il ciclo di chiusura. Se non si
desidera che la centrale effettui il rallentamento, durante la
programmazione, al completamento del ciclo di apertura e
chiusura, premere il tasto T. MOT PED dell’ applicazione due
volte consecutivamente anziché una sola.
T. RIT. ANTE : (Programmazione ritardo anta 15 sec. max.)
La centrale è fornita dal costruttore senza ritardo ante di
apertura e chiusura. La scelta del tempo è selezionabile grazie
all’ applicazione dedicata SEAV “BeTech “.
Follow Me :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone permette di selezionare la
funzione Follow Me: tale funzione è programmabile solo se è
già stato programmato un Tempo di Pausa, e prevede di ridurre
il tempo di Pausa a 5 sec. dopo il disimpegno della fotocellula,
ossia il serramento si richiude 5 sec. dopo che l’utilizzatore è
transitato.
Soft Start :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone, permette di attivare la
funzione Soft Start : tale funzione controllerà la partenza del
motore, aumentando in modo graduale la forza del Motore nei
primi 2 secondi di funzionamento.
Hydraulic Motors Maintenance Pressure :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone permette di selezionare la
funzione di Mantenimento della Pressione nei Motori Idraulici: in
questo modo la centrale invierà ogni 2 ore un comando di
chiusura al motore per un tempo di 2 secondi.
Ramming effect :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone permette di selezionare la
funzione Colpo di Ariete: in questo modo possiamo facilitare lo
sblocco della serratura e quindi permettere la corretta
esecuzione della fase di apertura. La centrale infatti prima
d’iniziare la fase di apertura invia un comando di chiusura per 2
secondi con potenza relativa alla scelta selezionata.
Closing boost :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone permette di selezionare la
funzione di Colpo di Chiusura: in questo modo la centrale, se
funzionante con Rallentamento in chiusura, aggiungerà (dopo
aver concluso la fase di chiusura rallentata) un tempo di 1
secondo con potenza relativa alla scelta selezionata in modo da
sormontare un’eventuale serratura installata.
Electric Lock activation by CMD PED. :
La centrale elettronica , utilizzando l’ applicazione dedicata
SEAV “BeTech “ tramite Smartphone permette di selezionare la
funzione di Attivazione dell’Elettroserratura tramite comando
Pedonale.
Questa funzionalità è utile quando si dispone ad esempio di un
cancello con accanto una porta per il passaggio Pedonale.
In questo modo possiamo ottenere sia l’apertura del cancello
tramite i comandi PUL che della porta Pedonale tramite
l’azionamento dell’elettroserratura con i comandi PED.
Input Configuration :
La centrale è fornita dal costruttore con la possibilità di Attivare /
Disattivare gli Ingressi del connettore CN3 oppure modificare la
funzionalità, utilizzando l’applicazione dedicata SEAV “BeTech
“.
Reset :
La centrale consente di ripristinare la centrale alla
configurazione di fabbrica, utilizzando l’ applicazione dedicata
SEAV “BeTech “ premere RESET allo stesso tempo la centrale
emetterà un Beep di conferma.
Diagnostics :
La centrale consente di monitorare in Real time, utilizzando l’
applicazione dedicata SEAV “BeTech “, lo stato di tutti gli
INPUT e OUTPUT, il numero dei radiocomandi presenti in
Memoria e di che Tipologia ed altre informazioni utili
all’installatore.

5 rev. 1.0 24/11/2022
ELECTRONIC PANEL LXB 2150
NEW
Single-phase electronic control unit for the automation of 1 – 2
swing gates with Bluetooth 5.0 module and incorporated radio
receiver, in a 9-pin DIN bar container.
- Mod. LGB 2150 NEW : Without radio receiver
- Mod. LSB 2150 NEW : 433.92 Mhz “narrow band”
- Mod. LHB 2150 NEW : 868.3 Mhz “narrow band”
I MPORTANT FOR THE USER
- The device can be used by children over 8 years of age
and persons with reduced physical or psychological
abilities or with little knowledge and experience only if
supervised or educated in its operation and safe use, in
order to also understand the dangers involved in its use.
- these instructions are also available on the
http://www.seav.it website
- Do not allow children to play with the device and keep
the remote controls out of their reach.
- Frequently examine the system to detect any signs of
damage. Do not use the device if it is in need of repair
work.
-Always remember to disconnect the power supply before
carrying out any cleaning or maintenance.
- Cleaning and maintenance must not be carried out by
unsupervised children
- ATTENTION: keep this instruction manual safe and
observe the important safety requirements contained
herein. Failure to comply with the requirements may
cause damage and serious accidents.
I MPORTANT FOR THE INSTALLER
15) Before automating the frame, check that it is in good
condition, in compliance with the Machinery Directive
and with EN 12604.
16) Check that the location where the installation is
located enables compliance with operating temperature
limits specified for the device.
17) The safety of the final installation and compliance
with all prescribed Standards (EN 12453 - EN 12445) is
the responsibility of the person who assembles the
various parts to construct a total closing.
18) Use safety devices capable of monitoring the status
of their connection to the electrical control unit.
19) Once installation is finished, it is recommended that
all necessary checks be performed (appropriate
programming of the control panel and correct installation
of safety devices) to ensure that compliant installation
has been performed.
20) The control unit does not have any type of isolating
device for the 230 Vac line. It is therefore the
responsibility of the installer to set up an isolating device
inside the system. It is necessary to install an omnipolar
switch, surge category III. It must be positioned to
provide protection from accidental closing, pursuant to
point 5.2.9 of EN 12453.
21) Cables for power and connection to the motor
must have an outside diameter between 4.5 and 7 mm.
The internal conductor wires must have a nominal
section of 0.75mm2. If a raceway is not used, use
H05RR-F cables. Pay careful attention when fastening
the cables so that they are anchored in a stable manner.
22) The gear motor used to move the frame must
comply with the requirements of point 5.2.7 of EN 12453.
23) In compliance with 5.4.2 of EN 12453, it is
recommended to use gear motors equipped with an
electrical-mechanical release device, so that the frame
can be moved manually in case of necessity.
24) In compliance with 5.4.3. of EN 12453, use
electrical-mechanical release systems or similar devices
which stop the frame safely in the end run position.
25) The various electrical components external to the
control unit must be cabled in accordance with standard
EN 60204-1 as amended, and as set forth in point 5.2.7
of EN 12453
26) The assembly of a push button panel for manual
control must be completed positioning the push button
panel in such a way that the user is not placed in a
dangerous position.
27) The safety function ensured by the control unit is
active only during closing, therefore, protection on
opening must be ensured in the installation phase with
measures (guards or safety distances) independent of
the control circuit.
28) For proper functioning of the radio receiver, if using
one or more control units, the installation at a minimum
distance of at least 3 metres one from the other is
recommended.
The full text regarding the EU Declaration of Conformity is
available from the following Internet address:
http://www.seav.it/
The electronic control unit:
LGB 2150 NEW - LSB 2150 NEW – LHB 2150 NEW
they comply with the specifications of the Directives
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
GB

6 rev. 1.0 24/11/2022
Technical Details :
- Power supply : 230 Vac 50-60Hz 2000W max.
- Flashing light output : 230 Vac 50-60 Hz
100W Resistive Load max.
50W Inductive Load max.
- 2 for Motor output : 230 Vac 50-60Hz 750 W max.
- Electric lock output : 12 Vdc 15 W max.
- Services power supply output : 24 Vac 3 W max.
- Safety devices and controls in Low voltage : 24 Vdc
- Operating temperature : -10 -55 °C
- Radio receiver : see model
- Op. transmitters : 12-18-32 bit Fix – 66-80 bit Rolling Code
- Bluetooth commands by smartphone: IOS/Android
- Remote controls range in open space: 50-100m
- Bluetooth range in open space : 10-80m
- Max stored TX codes/Smartphone : 330(CODE + CODE
PED)
- Board dimensions 153 x 84 x 45 mm.
- Dimensions of container : 160 x 95 x 64 mm.
- DIN Bar Container : ABS V-0 ( IP40 ).
List of connections :
CN1 :
1 : Grounding Connection.
2 : Grounding Connection.
3 : Grounding Connection.
CN2 :
1 : 230 Vac line input (Phase).
2 : 230 Vac line input (Neutral)
3 : 230 Vac Flashing light Output (Neutral).
4 : 230 Vac Flashing light Output (Phase).
5 : Opening 230V Motor Output (1).
6 : Common 230V Motor Output (1).
7 : Closing 230V Motor Output (1).
8 : Opening 230V Motor Output (2).
9 : Common 230V Motor Output (2).
10 : Closing 230V Motor Output (2).
CN3:
1 : Power supply to photocells ( 24Vac 6W).
2 : Power supply to photocells (GND).
3 : Electric lock output 12 Vdc 15 W ( +12V ).
4 : Electric lock output 12 Vdc 15 W ( GND ).
5 : Open-close push button control PUL input (NA).
6 : Common GND input.
7 : Pedestrian push button control PUL PED input (NA).
8 : Safety device DS1 input (NC).
9 : Common GND input.
10 : Safety device DS2 input (NC).
CN4:
1 : Aerial hot pole input.
2 : Aerial earth input.
Programming by SMARTPHONE :
Advanced programming of the control unit can be
performed via Smartphone, thanks to the
dedicated SEAV "BeTech" application.
The application allows the installer to have a
complete work tool for all the installations made.
Once the automation installation has been
completed, on request it will be possible to
configure a possible "BeLite" Customer
Application for normal use, via Smartphone for
sending remote commands.
APP Features :
The SEAV “BeTech” application has a Directory where all
installed plant (control units) data is contained. It is also used to
set a Plant Name and Password (Default: 1 2 3 4 ) to
subsequently access the various configurations; the possibility
of restoring a faulty control unit with a new one, reloading all
information contained in the application directory. Furthermore,
by entering an e-mail address, it will be possible to receive a
Back-up of all the plants in case of Smartphone failure. Ability to
generate access codes for activation of the "BeLite" Customer
Application, consult the Diagnostics menu for troubleshooting
and much more.
Through the "BeLite" Customer Application, it will also be
possible to send commands via Smartphone also automatically,
i.e. sending the command will only be possible by approaching
the receiver.
Operating Mode :
Step by Step ( default ) :
the first command activates the opening mechanism until the
motor time expires or the opening limit switch is reached, the
second command closes the gate. If a command is sent before
the motor time expires or one of the two limit switches are
reached, the control unit will stop both opening and closing
movements. An additional control re-starts motion in the
opposite direction.
Inverting :
the first command activates the opening mechanism until the
motor time expires. The second command closes the gate. If a
command is sent before the motor time has expired, the control
unit will reverse the motion direction both for opening and
closing.
Inhibition Open Command :

7 rev. 1.0 24/11/2022
the first command performs activates the opening mechanism
until the motor time expires. The second command closes the
gate. If a command is sent during the opening or pause phase,
it ignores the commands given (e.g. by the loop detector) at
each passage. If a command is sent during closing, the control
unit reverses motion.
Other :
Automatic Closing Time :
The control unit closes the gate automatically without sending
additional commands.
The time can be selected thanks to the dedicated application
SEAV “BeTech”.
PED : Pedestrian Passage:
The control unit allows, using either the dedicated application
SEAV “BeTech” and the radio control, the Motor to run for a
programmable amount of time, as Pedestrian access beyond
normal operation.
D.S. 1 : Security Device 1 (Photocells):
The control unit allows for the connection and control of
Photocells, Tyre sensors (NC).
Commands from the photocells is ignored during the opening,
and when the gate is closing they will reverse the direction of
movement.
Attention: if not used, this input must be jumped or Disabled
via the dedicated application SEAV “BeTech”.
D.S. 2 : Security Device 2 (Photocells):
The control unit allows for the connection and control of
Photocells, Tyre sensors (NC).
If the device trips during opening, the gate stops momentarily.
Once freed, the control unit continues the opening phase. If
the device trips during closing, gate motion is reversed.
Attention: if not used, this input must be jumped or Disabled
via the dedicated application SEAV “BeTech”.
Motor Power :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, is used to adjust the motor
Power and Speed, fully managed by the microprocessor. The
adjustment can be made within a range of 0% and 100% of the
Maximum Power.
Nevertheless, every movement has an initial surge, powering
the motor for 2 seconds at the maximum power even if motor
power adjustment is enabled.
Warning: You will need to repeat the teach-in phase if you
wish to adjust the Motor Power as operation and deceleration
times may be affected.
Deceleration / Deceleration Power :
The motor deceleration function is used on the gates to stop
them from reaching their final position at a high speed in the
opening and closing phases.
The control unit, if the Deceleration is active, allows the Slow-
motion time to be programmed for the desired points, during
Motor Timer programming. Furthermore, the electronic control
unit, using the dedicated application SEAV “BeTech” via
Smartphone, can be used to exclude the Deceleration and
adjust the Motor Power during this phase.
Connection with Timer :
The control unit can have a timer set up instead of an open-
close control button.
Example: at 08:00 the timer closes the contact and the control
unit opens the gate. At 18:00 the timer opens the contact and
the control unit closes the gate. During the interval between
08:00 and 18:00, at the end of the opening phase, the control
unit disables the flashing beacon, automatic closing and radio
controls.
Settings :
The control unit is supplied by the manufacturer with the
possibility of selecting a number of important functions, using
the dedicated application SEAV “BeTech”.
CODE : (Radio control Code programming)
The control unit can store up to 100 radio controls with
different codes, such as Fix, Rolling Code or Plus.
The transmission code must be programmed as follows:
press the CODE key of the SEAV “BeTech ” application
via Smartphone, at the same time send the pre-selected
code of the desired radio control; when the control unit
emits a confirmation Beep, programming will be
completed. If all 100 available codes have been stored, by
repeating the programming operation, the control unit will
emit a Beep, indicating that it is not possible to store any
more codes.
DELETE Remote Control:
All stored codes can be deleted as follows: press the DELETE
key of the SEAV “BeTech” application via Smartphone, at the
same time the control unit will emit a confirmation Beep,
preceded by alerts visible on the Smartphone.
PED CODE: (Pedestrian radio control code)
The programming and deleting procedure is the same as the
one illustrated above except that it refers to the PED CODE key
of the SEAV “BeTech” application.
Programming by Remote RCD :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, allows to select the radio
control Programming function remotely via a radio control
already present in the memory: The Radio control can be
programmed remotely as follows: continuously sending a
previously-stored radio control code for more than 10 seconds.
At this point the control unit switches to programming mode, as
described above in the CODE paragraph.
Flashing : (Flashing output operation)
The control unit has a 230 Vac output, for connection to a
flashing light or a courtesy light.
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to select the
operation of the Flashing light 230V output:
- Courtesy Light : Courtesy light on for 3 minutes
following an opening command .
- T. Mot. : Flashing light only active while motors are ON.
- T. Mot. + Automating Clos. Time : Flashing active
only while motors are ON and during Automatic Closing
Time.
- T. Mot. + Pre-Flashing : Flashing for 3 seconds before
starting the motors and while motors are ON.
- T. Mot. + Pre-Flashing + Automating Clos. Time :
Flashing for 3 seconds before starting the motors, while
motors are ON and during Automatic Closing Time.
T. MOT : (Manual Programming of the motor operating time.)
The control unit can be used to manually program the Motor
Time in every single operating phase.
The programming procedure must be carried out with the gate
closed as follows: press the T. MOT key of the SEAV “BeTech”
application for an instant via Smartphone, the Motor will begin
the opening cycle. When the desired initial point of deceleration

8 rev. 1.0 24/11/2022
is reached, press the T. MOT key of the application again, at
the same time the motor will decelerate until it reaches the
desired position; press the T. MOT key of the application to
finish the opening cycle. Subsequently, the T. MOT. key will
start flashing quickly. Now repeat the motor time and the
deceleration programming operation for the closing cycle. If you
do not want the control unit to decelerate, when the opening
and closing phase is finished, press the T. MOT key of the
application twice during programming, instead of just once.
T. MOT. PED: (Programming pedestrian operating time)
The control unit can be used to manually program the
Pedestrian Motor Time in every single operating phase.
The programming procedure must be carried out with gate
closed as follows: press the T. MOT PED key of the SEAV
“BeTech” application for an instant via Smartphone, the Motor
will begin the opening cycle. When the desired initial point of
deceleration is reached, press the T. MOT PED key of the
application again, at the same time the motor will decelerate
until it reaches the desired position; press the T. MOT PED key
of the application to finish the opening cycle. Subsequently, the
T. MOT. PED key will start flashing quickly. Now repeat the
motor time and the deceleration programming operation for the
closing cycle. If you do not want the control unit to decelerate,
when the opening and closing phase is finished, press the T.
MOT PED key of the application twice during programming,
instead of just once.
DOOR DEL. T. : (Programming door delay of 15 sec. Max.)
The control unit is supplied by the manufacturer without gate
delay during opening and closing. The time can be selected
thanks to the dedicated application SEAV “BeTech”.
Follow Me :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, allows to set the Follow Me
function: this function can only be programmed if a Pause
Time has already been programmed and it is used to shorten
the Pause time to 5 sec after the photocell disengages, i.e.
the gate closes 5 seconds after the user has passed
through.
Soft Start :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to activate the
Soft Start function: this function will control the motor start-up,
gradually increasing the Motor power in the first 2 seconds of
operation.
Hydraulic Motors Pressure Maintenance :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to select the
Hydraulic Motors Pressure Maintenance function. Accordingly
the control unit will send a closing command every 2 hours to
the motor for 2 seconds.
Ramming effect :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to select the
Water Hammer function. Accordingly, we can facilitate the
release of the gate and therefore allow for the proper execution
of the opening phase. In fact, the control unit, before starting
the opening phase sends a closing command for 2 seconds
with power relative to the choice selected.
Closing boost :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to select the
Closing Boost function. Accordingly the control unit, if
functioning with Deceleration during closing, will reach (after
having completed the deceleration closing phase) a time of 1
second with power relative to the choice selected in order to
overcome the gate installed.
Electric Lock activation by CMD PED. :
The electronic control unit, using the dedicated application
SEAV “BeTech” via Smartphone, can be used to select the
Electric Lock Activation through the Pedestrian command
function.
This function is used when you have, for example, a gate with a
door next to it for Pedestrian passage.
Accordingly, the gate can be opened with the PUL commands
as well as from the Pedestrian door using the electric lock with
the PED commands.
Input Configuration :
The control unit is supplied by the manufacturer with the
possibility to Activate / Disablethe CN3 connector inputs or
modify the function, using the dedicated application SEAV
“BeTech”.
Reset :
The control unit can be used to reset the control unit to default
settings through the dedicated application SEAV “BeTech”;
press RESET and the control unit will emit a confirmation Beep.
Diagnostics :
Using the dedicated application SEAV “BeTech”, the control
unit allows for the Real time monitoring of the status of all
INPUTS and OUTPUTS, the number of radio controls present in
the Memory and their Type and other information useful to the
installer.

9 rev. 1.0 24/11/2022
TABLEAU ÉLECTRONIQUE LXB 2150
NEW
Centrale électronique monophasée, pour l’automatisation de
portails 1 -2 vantaux battants avec module Bluetooth 5.0 et
récepteur radio incorporé, dans un conteneur barre DIN 9
places.
- Modèle LGB 2150 NEW : Sans récepteur radio
- Modèle LSB 2150 NEW : 433,92 MHz ( bande étroite )
- Modèle LHB 2150 NEW : 868,3 MHz ( bande étroite )
I NFORMATIONS IMPORTANTES POUR L ’ UTILISATEUR
- Le dispositif peut être utilisé par des enfants âgés de
plus de 8 ans et par des personnes aux capacités
psychiques et physiques réduites ou ayant peu de
connaissances ou d’expérience, à condition qu’ils soient
surveillés ou qu’ils aient reçu des instructions relatives au
fonctionnement et aux modalités d’utilisation en toute
sécurité, afin de comprendre aussi les dangers liés à
l’utilisation du dispositif.
- Ces instructions sont également disponibles sur le site
http://www.seav.it
- Ne pas permettre aux enfants de jouer avec le dispositif
et garder les radiocommandes hors de leur portée.
- Examiner souvent l’installation pour relever les
éventuels signes d’endommagement. Ne pas utiliser le
dispositif s’il nécessite une intervention de réparation.
- Toujours penser à débrancher l’alimentation électrique
avant d’effectuer toute opération de nettoyage ou d’entretien.
- Les opérations de nettoyage et d’entretien ne doivent
pas être effectuées par des enfants sans surveillance.
- ATTENTION : conserver ce manuel d’instructions et
respecter les consignes de sécurité importantes qu’il
contient. Le non-respect des prescriptions pourrait
provoquer des dommages et de graves accidents.
I NFORMATION IMPORTANTE POUR l’ INSTALLATEUR
29)Avant de procéder à l’automatisation du portail, il faut
vérifier qu’il soit en bon état, conformément à la Directive
machines et à la norme EN 12604.
30)Contrôler que l’emplacement de l’installation permette de
respecter les limites de température de fonctionnement
indiquées pour le dispositif.
31)La sécurité de l’installation finale et le respect de toutes
les prescriptions définies dans les normes (EN 12453 - EN
12445) incombent à la personne qui assemble les
différentes parties pour réaliser une fermeture complète.
32)Utiliser des dispositifs de sécurité en mesure de contrôler
l’état de leur connexion à la centrale électrique.
33)Une fois l’installation terminée, il est conseillé d’effectuer
l’ensemble des contrôles nécessaires (programmation
appropriée de la centrale et installation correcte des
dispositifs de sécurité) afin de s’assurer d’avoir exécuté une
installation conforme.
34)La centrale ne présente aucun type de dispositif de
sectionnement de la ligne électrique 230 Vca, l’installateur
sera donc chargé de prévoir un dispositif de sectionnement
dans l’installation. Il est indispensable d’installer un
interrupteur omnipolaire de 3e catégorie de surtension. Il doit
être positionné de façon à être protégé contre les fermetures
accidentelles, conformément aux indications mentionnées
au point 5.2.9 de la norme EN 12453.
35) Les câbles d’alimentation et de branchement du
moteur doivent avoir un diamètre externe compris entre
4,5 et 7 mm. Les fils conducteurs internes doivent avoir
une section nominale de 0,75 mm². Si aucun caniveau
n’est utilisé, il est conseillé d’utiliser des câbles de
matériau H05RR-F. Veiller à fixer les câbles de manière
à ce qu’ils soient ancrés de manière stable.
36) Le motoréducteur utilisé pour déplacer le portail doit
être conforme aux indications mentionnées au point
5.2.7 de la norme EN 12453.
37) Conformément au point 5.4.2 de la norme EN
12453, il est conseillé d’utiliser des motoréducteurs
dotés d’un dispositif de déblocage électromécanique,
pour permettre, si nécessaire, le déplacement manuel
du portail.
38) Conformément au point 5.4.3. de la norme EN
12453, utiliser des systèmes de déblocage
électromécanique ou des dispositifs semblables qui
permettent au portail de s’arrêter en toute sécurité en
position de fin de course.
39) Le câblage des différents composants électriques
externes à la centrale doit être effectué conformément à
ce qui est prescrit par la règlementation EN 60204-1 et
par les modifications qui lui ont été apportées au point
5.2.7 de la EN 12453.
40) L’éventuel montage d’un boîtier de commande pour
la commande manuelle doit être effectué en le plaçant
de façon à ce que l’utilisateur ne se trouve pas dans une
position dangereuse.
41) La fonction de sécurité garantie par la centrale est
activée uniquement en fermeture ; ainsi, la protection en
ouverture doit être garantie lors de l’installation avec des
mesures (protections ou distances de sécurité)
indépendantes du circuit de contrôle.
42) Pour que la partie radio réceptrice fonctionne
correctement, en cas d’utilisation de deux ou de
plusieurs centrales, il est conseillé de les installer à une
distance minimale de 3 mètres l’une de l’autre.
Le texte complet de la déclaration de conformité CE est
disponible à l’adresse Internet suivante :
http://www.seav.it/
Les centrales électroniques :
LGB 2150 NEW - LSB 2150 NEW – LHB 2150 NEW
sont conformes aux caractéristiques des Directives
RED 2014/53/EU, CEM 2014/30/EU, LVD 2014/35/EU.
F

10 rev. 1.0 24/11/2022
Caractéristiques techniques :
- Alimentation : 230 Vca 50-60 Hz 2000 W max.
- Sortie clignotante : 230 Vca 50-60 Hz
Charge résistive max. 100 W
Charge inductive max. 50 W
- 2 x Sortie moteur : 230 Vca 50-60 Hz 750 W max.
- Sortie serrure électrique : 12 Vcc 15 W max.
- Sortie alimentation services : 24 Vca 3 W max.
- Dispositifs de sécurité et
commandes sur BT : 24 Vcc
- Température de fonctionnement : -10 ÷55 °C
- Récepteur radio : voir le modèle
- Émetteurs op. : 12-18-32Fix – 66-80 Rolling Code
- Contrôle Bluetooth depuis smartphone : IOS/Android
- Codes TX /smartphone max. en mémoire : 330 (CODE ou
CODE PIÉT.)
- Dimensions de la carte : 153 x 84 x 45 mm
- Dimensions du boîtier : 160 x 95 x 64 mm
- Conteneur Barre DIN : ABS V-0 ( IP40 ).
Liste des connexions :
CN1 :
1 : Branchement de la terre.
2 : Branchement de la terre.
3 : Branchement de la terre.
CN2 :
1 : Entrée ligne 230 Vca (Phase).
2 : Entrée ligne 230 Vca (Neutre).
3 : Sortie Clignotante 230 Vca (Neutre).
4 : Sortie Clignotante 230 Vca (Phase).
5 : Sortie Moteur ( 1 ) 230 V ouverture.
6 : Sortie Moteur ( 1 ) 230 V Commun.
7 : Sortie Moteur ( 1 ) 230 V Fermeture.
8 : Sortie Moteur ( 2 ) 230 V Ouverture.
9 : Sortie Moteur ( 2 ) 230 V Commun.
10 : Sortie Moteur ( 2 ) 230 V Fermeture.
CN3 :
1 : Alimentation des Photocellules (24 Vca 6 W).
2 : Alimentation des photocellules ( GND ).
3 : Sortie serrure électrique 12 Vcc 15 W (+12 V).
4 : Sortie serrure électrique 12 Vcc 15 W ( GND ).
5 : Entrée PUL bouton de commande ouvrir-fermer (NO).
6 : Entrée GND mise à la terre commune.
7 : Entrée PUL PED bouton de commande piéton (NO).
8 : Entrée DS1 dispositif de sécurité (NF).
9 : Entrée GND mise à la terre commune.
10 : Entrée DS2 dispositif de sécurité (NF).
CN4 :
1 : Entrée pôle chaud Antenne.
2 : Entrée masse Antenne.
Programmation par SMARTPHONE :
La programmation avancée de l'unité de contrôle
peut être effectuée via Smartphone, grâce à
l'application dédiée SEAV "BeTech".
L'application permet à l'installateur de disposer
d'un outil de travail complet pour toutes les
installations réalisées.
Une fois l'installation de l'automatisation terminée,
il sera possible de configurer sur demande une
éventuelle application client "BeLite" pour une
utilisation normale, via Smartphone pour l'envoi de
commandes à distance.
APP Features (Caractéristiques de l’App) :
L’application SEAV « BeTech » présente une Rubrique qui
contient toutes les données des installations ( centrales )
réalisées. De plus, elle permet de configurer un Nom
Installation et un Mot de passe ( Par défaut : 1 2 3 4 ) pour
ensuite accéder aux différentes configurations ; la possibilité de
restaurer une centrale en panne avec une nouvelle, en
rechargeant toutes les informations contenues dans la rubrique
de l’application. En outre, en saisissant une adresse email, il
sera possible de recevoir une Sauvegarde de toutes les
installations au cas où le Smartphone serait en panne.
Possibilité de générer des codes d'accès pour l'activation de
l'application client "BeLite", consulter le menu Diagnostics pour
le dépannage et bien plus encore.
Grâce à l'application client "BeLite", il sera également possible
d'envoyer des commandes via Smartphone également
automatiquement, c'est-à-dire que l'envoi de la commande ne
sera possible qu'en s'approchant du récepteur.
Operating Mode (Mode de fonctionnement) :
Pas-à-pas ( par défaut ) :
la première commande effectue l’ouverture jusqu’à l’échéance
du temps moteur ou jusqu’à l’atteinte du fin de course
d’ouverture, la deuxième commande effectue la fermeture du
portail ; si une commande est envoyée avant l’échéance du
temps moteur ou avant l’atteinte d’un des deux fins de course,
la centrale effectue l’arrêt du mouvement aussi bien pendant la
phase d’ouverture que pendant la phase de fermeture. Une
commande supplémentaire détermine la reprise du mouvement
dans le sens inverse.
Inverting (Inversion) :
la première commande effectue l’ouverture jusqu’à l’échéance
du temps moteur, la deuxième commande effectue la fermeture
du portail ; si une commande est envoyée avant l’échéance du
temps moteur, la centrale effectue l’inversion du mouvement
aussi bien pendant la phase d’ouverture que pendant la phase
de fermeture.

11 rev. 1.0 24/11/2022
Inhibition Open Command (Commande d’Ouverture
Inhibition) :
la première commande effectue l’ouverture jusqu’à l’échéance
du temps moteur, la deuxième commande effectue la fermeture
du portail, si une commande est envoyée pendant la phase
d’ouverture ou de pause, elle ignore les commandes données
(p. ex. depuis le loop detector) à chaque passage. Si une
commande est envoyée pendant la phase de fermeture, la
centrale effectue l’inversion du mouvement.
Divers :
Automatic Closing Time (Temps de
Fermeture Automatique) :
La centrale permet de refermer automatiquement le portail sans
envoyer de commandes supplémentaires.
Le choix du temps est sélectionnable grâce à l’application
dédiée SEAV « BeTech ».
PIÉT. Passage Piéton :
La centrale permet, en utilisant aussi bien l’application dédiée
SEAV « BeTech » que la radiocommande, l’actionnement du
Moteur pour une durée programmable, en tant qu’accès Piéton
en plus du fonctionnement normal.
D.S. 1 : Security Device 1 (Dispositif de
sécurité 1) ( Photocellules ) :
La centrale permet d’alimenter et de raccorder des
photocellules, des Côtes pneumatiques (NF).
L’intervention des photocellules lors de la phase d’ouverture
n’est pas considérée, mais lors de la phase de fermeture, elle
entraîne l’inversion du mouvement.
Attention : si cette entrée n’est pas utilisée, elle doit être pontée
ou désactivée via l’application dédiée SEAV « BeTech ».
D.S. 2 : Security Device 2 (Dispositif de
sécurité 2) ( Photocellules ) :
La centrale permet d’alimenter et de raccorder des
photocellules, des Côtes pneumatiques (NF).
L’intervention dans la phase d’ouverture provoque l’arrêt
momentané du portail, une fois libérée la centrale reprend la
phase d’ouverture. L’intervention en phase de fermeture
engendre l’inversion du mouvement.
Attention : si cette entrée n’est pas utilisée, elle doit être pontée ou
désactivée via l’application dédiée SEAV « BeTech ».
Motor Power (Puissance moteur) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet le réglage de la Force et
de la Vitesse du moteur, totalement géré par le micro-
processeur. Le réglage peut être effectué avec une plage qui va
de 0 % à 100 % de sa Force maximale.
Pour chaque mouvement, un démarrage initial qui alimente le
moteur pendant 2 secondes à la puissance maximale est prévu
pour chaque mouvement, même si le réglage de la force du
moteur est activé.
Attention : Une variation de la Force Moteur demande de
répéter la procédure d’apprentissage car les temps de
manœuvre et de ralentissement pourront varier.
Deceleration / Decelaration Power
(Décélération / Puissance de décélération) :
La fonction de ralentissement des moteurs est utilisée dans les
portails pour éviter la butée à grande vitesse des vantaux à la
fin de la phase d’ouverture et de fermeture.
Si le Ralentissement est activé, la centrale permet aussi,
pendant la programmation du Temps Moteur, la programmation
du Temps de mouvement ralenti dans les points souhaités. De
plus, la centrale électronique, en utilisant l’application dédiée
SEAV « BeTech » via Smartphone, permet d’exclure le
Ralentissement et de régler la Force du Moteur pendant cette
phase.
Connection with Timer (Connexion avec le
minuteur) :
Au lieu d’une touche de commande ouvrir-fermer, la centrale
permet de connecter un minuteur.
Exemple : à 8h00, le minuteur ferme le contact et la centrale
commande l’ouverture, à 18h00, le minuteur ouvre le contact et la
centrale commande la fermeture. Durant l’intervalle 8h00 - 18h00,
à la fin de la phase d’ouverture, la centrale désactive le clignotant,
la fermeture automatique et les radiocommandes.
Settings (Réglages) :
La centrale est livrée par le Fabricant avec la possibilité de
sélectionner certaines fonctions importantes via une application
dédiée SEAV « BeTech ».
CODE : (Programmation du Code de la radiocommande)
La centrale permet d’enregistrer jusqu’à 100 radiocommandes
ayant un code différent entre elles, de type Fix (fixe), Rolling
Code (tournant) ou Plus.
La programmation du code de transmission doit être effectuée
de la manière suivante : appuyer sur la touche CODE de
l’application SEAV « BeTech » via Smartphone, en même
temps, envoyer le code choisi de la radiocommande souhaitée ;
lorsque la centrale émet un Bip de confirmation, la
programmation est terminée. Si les 100 codes ont tous été
mémorisés, en répétant l’opération de programmation, la
centrale émettra un Bip prolongé signalant que d’ultérieures
mémorisations sont impossibles.
DELETE Remote Control (SUPPRESSION Contrôle à
distance) :
La suppression de tous les codes mémorisés s’effectue de la
manière suivante : appuyer sur la touche SUPPRESSION de
l’application SEAV « BeTech » via Smartphone, en même
temps, la centrale émettra un Bip de confirmation précédé par
des messages sur le Smartphone.
CODE PIÉT : (Code de la radiocommande Piétonnière)
La procédure de programmation et de suppression est similaire à
celle décrite ci-dessus mais elle se réfère évidemment à la touche
CODE PIÉT de l’application SEAV « BeTech ».
Programming by Remote RCD (Programmation par
RCD à distance) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction
Programmation d’une Radiocommande à distance via une
radiocommande déjà présente dans la mémoire : La
programmation de la Radiocommande à distance s’effectue de
la manière suivante : envoyer en continu pendant plus de 10
secondes le code d’une radiocommande précédemment
mémorisé, à ce moment, la centrale entre en mode de
programmation comme décrit au paragraphe CODE.
Flashing (Clignotement) : (Fonctionnement sortie
Clignotant)
La centrale dispose d’une sortie 230 Vca pour le branchement
d’un clignotant ou d’une lumière de courtoisie.
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech », permet de choisir le fonctionnement de la sortie
230 V Clignotant :
- Curtesy Light (Lumière de courtoisie) : Lumière de
courtoisie activée pendant 3 minutes suite à une
commande d’ouverture .
- T. Mot. : Clignotant activé seulement pendant moteurs
ON.

12 rev. 1.0 24/11/2022
- T. Mot. + Temps ferm. auto. : Clignotant activé
seulement pendant moteurs ON et pendant Temps
Fermeture Automatique.
- T. Mot. + Pré-Clignotement : Clignotant 3 secondes
avant de démarrer les moteurs et pendant moteurs ON.
- T. Mot. + Pré-Clignotement + Temps ferm. auto. :
Clignotant 3 secondes avant de démarrer les moteurs,
pendant moteurs ON et pendant Temps Fermeture
Automatique.
T. MOT : (Programmation Manuelle temps de travail du moteur.)
La centrale permet de programmer manuellement Temps
Moteur au cours de chaque phase de fonctionnement.
La programmation doit être effectuée avec le portail fermé, de
la manière suivante : appuyer un instant sur la touche T. MOT
de l’application SEAV « BeTech » via Smartphone, le Moteur
commencera le cycle d’ouverture, lors du franchissement du
point initial de ralentissement souhaité, appuyer à nouveau sur
la touche T. MOT. de l’application, en même temps, le moteur
effectue le ralentissement jusqu’à la position souhaitée ;
appuyer sur la touche T. MOT de l’application pour conclure le
cycle d’ouverture. Par la suite, la touche T-MOT. commence à
clignoter rapidement, à présent, répéter l’opération de
programmation du temps moteur et de ralentissement pour le
cycle de fermeture. Si on ne veut pas que la centrale effectue le
ralentissement lors de la programmation, à la fin du cycle
d’ouverture et de fermeture, appuyer deux fois de suite sur la
touche T. MOT au lieu d’une seule fois.
T. MOT. PIÉT. : ( Program. temps de travail piéton )
La centrale permet de programmer manuellement Temps
Moteur Piéton au cours de chaque phase de fonctionnement.
La programmation doit être effectuée avec le portail fermé, de la
manière suivante : appuyer un instant sur la touche T. MOT PIÉT de
l’application SEAV « BeTech » via Smartphone, le Moteur
commencera le cycle d’ouverture, lors du franchissement du point
initial de ralentissement souhaité, appuyer à nouveau sur la touche
T. MOT. PIÉT de l’application, en même temps, le moteur effectue le
ralentissement jusqu’à la position souhaitée ; appuyer sur la touche
T. MOT PIÉT de l’application pour conclure le cycle d’ouverture.
Ensuite, la touche T.MOT. PIÉT commence à clignoter rapidement,
à présent répéter l’opération de programmation du temps du moteur
et de ralentissement pour le cycle de fermeture. Si on ne veut pas
que la centrale effectue le ralentissement lors de la programmation, à
la fin du cycle d’ouverture et de fermeture, appuyer deux fois de suite
sur la touche T. MOT PIÉT au lieu d’une seule fois.
T. RET. VANTAUX : (Programmation du retard du vantail 15
s max.)
La centrale est fournie par le Fabricant sans retard des vantaux
d’ouverture et de fermeture. Le choix du temps est
sélectionnable grâce à l’application dédiée SEAV « BeTech ».
Follow Me :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction
Follow Me : cette fonction, programmable uniquement si un
temps de pause a déjà été programmé, prévoit de réduire le
temps de pause à 5 s après le dégagement de la photocellule,
c’est-à-dire que le portail se referme 5 s après le passage de
l’utilisateur.
Soft Start :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet d’activer la fonction Soft
Start : cette fonction contrôle le démarrage du moteur, en
augmentant graduellement la force du Moteur au cours des 2
premières secondes de fonctionnement.
Hydraulic Motors Maintenance Pressure (Pression de
maintien des moteurs hydrauliques) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction de
maintien de la Pression dans les Moteurs Hydrauliques : de cette
façon, la centrale envoie toutes les 2 heures une commande de
fermeture au moteur pendant 2 secondes.
Ramming effect (Effet coup-de-bélier) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction
Coup de Bélier : de cette manière, il est possible de faciliter le
déverrouillage de la serrure et de permettre la bonne exécution
de la phase d’ouverture. En effet, avant de commencer la
phase d’ouverture, la centrale envoie une commande de
fermeture pendant 2 secondes avec une puissance relative au
choix effectué.
Closing boots (Coup de fermeture) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction de
Coup de Fermeture : de cette manière, si la centrale fonctionne
avec le Ralentissement en fermeture, elle ajoute (après avoir
terminé la phase de fermeture ralentie) une durée d’1 seconde
avec une puissance relative au choix effectuée de manière à
surmonter une serrure éventuellement installée.
Eletric Lock activation by CMD PED (Activation
serrure électrique par CMD PIÉT.) :
La centrale électronique, en utilisant l’application dédiée SEAV
« BeTech » via Smartphone, permet de sélectionner la fonction
d’Activation de la Serrure électrique via commande Piétonnière.
Cette fonction est utilise si, par exemple, il s’agit d’un portail
avec une porte pour le Passage Piéton.
De cette façon, il est possible d’obtenir aussi bien l’ouverture du
portail à l’aide des commandes PUL que celle de la porte pour
le passage piéton en activant la serrure électrique avec les
commandes PIÉT.
Input Configuration (Configuration
d’entrée) :
La centrale est fournie par le fabricant avec la possibilité d’Activer /
Désactiver les entrées du connecteur CN3 ou de modifier la fonction,
en utilisant l’application dédiée SEAV « BeTech ».
Reset (Réinitialisation) :
La centrale permet de réinitialiser la centrale à la configuration
d’usine, en utilisant l’application dédiée SEAV « BeTech »,
appuyer sur RESET, en même temps la centrale émet un Bip
de confirmation.
Diagnostiques :
La centrale permet de contrôler en Temps réel, en utilisant
l’application dédiée SEAV « BeTech », l’état de toutes les
ENTRÉES et les SORTIES, le nombre des radiocommandes
présentes dans la Mémoire et le Type et toute autre information
utile à l’installateur.

13 rev. 1.0 24/11/2022
ELEKTRONISCHE SCHALTTAFEL
LXB 2150 NEW
Einphasige elektronische Zentrale zur Automatisierung von ein-
bis zweiflügeligen Toren mit Bluetooth-Modul 5.0 und
integriertem Funkempfänger in DIN-Schienengehäuse mit 9
Steckplätzen.
- Mod. LGB 2150 NEW : Ohne Funkempfänger
- Mod. LSB 2150 NEW : 433,92 Mhz „Schmalband”
- Mod. LHB 2150 NEW : 868,3 Mhz „Schmalband”
W ICHTIG FÜR DEN N UTZER
Das Gerät kann von Kindern über 8 Jahre oder Personen
mit eingeschränkten körperlichen oder geistigen
Fähigkeiten oder mit wenig Erfahrung nur benutzt
werden, wenn sie beaufsichtigt werden oder wenn ihnen
gezeigt wurde, wie dieses in Sicherheit und unter
Bewusstsein der Risiken benutzt wird.
- Diese Anleitung ist auch unter http://www.seav.it verfügbar
-Lassen Sie Kinder nicht mit dem Gerät spielen und halten
Sie die Funksteuerungen außerhalb ihrer Reichweite.
- Die Anlage häufig überprüfen, um eventuelle
Beschädigungen festzustellen. Verwenden Sie die
Vorrichtung nicht, wenn Reparaturen erforderlich sind.
- Es ist immer daran zu denken, vor Reinigungs- oder
Wartungseingriffen die Stromversorgung abzutrennen.
- Die Reinigungs- oder Wartungseingriffe dürfen niemals
von Kindern ausgeführt werden, wenn sie nicht
entsprechend überwacht werden.
ACHTUNG: Bewahren Sie diese Bedienungsanleitung
sorgfältig auf und halten Sie sich an die darin enthaltenen
Sicherheitshinweise. Die Nichtbeachtung der Vorschriften
kann Schäden verursachen und zu schweren Unfällen
führen.
W ICHTIGE H INWEISE FÜR DEN M ONTEUR
43)Vor der Automatisierung des Tores ist es wichtig, den
guten Zustand in Übereinstimmung mit der
Maschinenrichtlinie und entsprechend der Norm EN 12604
zu überprüfen.
44)Sicherstellen, dass am Installationsort die für das Gerät
erforderlichen Betriebstemperaturgrenzen gegeben sind.
45)Die Sicherheit der endgültigen Installation und die
Einhaltung aller normgerechten Anforderungen (EN 12453 -
EN 12445) liegt in der Verantwortung der Person, die die
verschiedenen Teile zu einer komplett verschließbaren
Einheit zusammenbaut.
46)Benutzen Sie Sicherheitsvorrichtungen, die in der Lage
sind, ihren Anschlusszustand mit der elektrischen
Steuereinheit zu überwachen.
47)Nach Beendigung der Installation sollten alle
erforderlichen Kontrollen ausgeführt werden (geeignete
Programmierung der Steuerzentrale und richtige Installation
der Sicherheitsvorrichtungen), um sicherstellen zu können,
dass die Installation korrekt ausgeführt wurde.
48)Die Steuerzentrale verfügt über keine Art von
Trennvorrichtung von der elektrischen Leitung 230 Vac. Es
ist daher Aufgabe des Installateurs eine Trennvorrichtung
vorzusehen. Es muss ein allpoliger Schalter der
Überspannungskategorie III installiert werden. Dieser ist so
zu installieren, dass sie vor einem versehentlichen erneuten
Schließen entsprechend den im Punkt 5.2.9 der Richtlinie
EN 12453 aufgeführten Bestimmungen geschützt ist.
49) Die Versorgungs- und Anschlusskabel zum Motor
müssen einen Außendurchmesser zwischen 4,5 und 7
mm aufweisen. Die inneren Leitungsdrähte müssen
einen Nennquerschnitt von 0,75 mm
2
aufweisen. Wenn
kein Kabelkanal verwendet wird, sollten Kabel des Typs
H05RR-F verwendet werden. Achten Sie darauf, die
Kabel so zu befestigen, dass sie fest verankert sind.
50) Der zur Bewegung des Tores verwendete
Getriebemotor muss den im Punkt 5.2.7 der Norm EN
12453 aufgeführten Bestimmungen entsprechen.
51) In Übereinstimmung mit Punkt 5.4.2 der Norm EN
12453 ist es ratsam, Getriebemotoren zu benutzen, die
mit einer elektromechanischen Entriegelung ausgestattet
sind, um im Notfall eine manuelle Öffnung des Tores zu
ermöglichen.
52) In Übereinstimmung mit Punkt 5.4.3 der Norm EN
12453 sind elektromechanische Entriegelungssysteme
oder ähnliche Vorrichtungen zu benutzen, die das Tor in
Sicherheit in seiner Position am Endanschlag anhalten
lassen.
53) Die Verkabelung der unterschiedlichen elektrischen
Bauteile außen an der Steuerzentrale muss gemäß den
Vorschriften der Richtlinie EN 60204-1 und ihrer
Änderungen im Punkt 5.2.7 der Norm EN 12453
ausgeführt werden
54) Wird eine Druckknopftafel zur manuellen Steuerung
angebracht, ist sie so zu positionieren, dass der
Benutzer keinerlei Gefahr ausgesetzt ist.
55) Die durch den Schaltkasten garantierte
Sicherheitsfunktion ist nur beim Schließen aktiv; Daher
muss der Schutz bei Öffnung in der Installationsphase
mit von der Steuerschaltung unabhängigen Maßnahmen
(Ausweichmöglichkeiten oder Sicherheitsabstände)
sichergestellt werden.
56) Werden zwei oder mehrere Steuereinheiten
eingesetzt, muss bei der Installation ein Abstand von
mindestens 3 Metern zwischen den einzelnen Einheiten
eingehalten werden, um einen ordnungsgemäßen
Betrieb des Funkempfängers gewährleisten zu können.
Der vollständige Text der EU-Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar:
http://www.seav.it/
Die elektronischen Steuerzentralen:
LGB 2150 NEW - LSB 2150 NEW – LHB 2150 NEW
entsprechen den Bestimmungen der Richtlinien
RED 2014/53/EU, EMV 2014/30/EU, NSR 2014/35/EU.
D

14 rev. 1.0 24/11/2022
Technische Daten:
- Stromversorgung : 230 Vac 50-60Hz 2000W max.
- Ausgang Blinklicht 230 Vac 50-60 Hz
100W Ohmsche Last max.
50W Induktive Last max.
- 2 x Ausgang Motor : 230 Vac 50-60Hz 750 W max.
- Ausgang elektronisches
Schloss 12 Vdc 15 W max.
- Ausgang Versorgung
Hilfskreisläufe : 24 Vac 3 W max.
- Sicherheitsvorrichtungen und
Niederspannungssteuerungen: 24 V Gleichstrom
- Betriebstemperatur : -10 ÷55 °C
- Funkempfänger : Siehe Modell
- Sender Op. : 12-18-32 Fox – 66-80 Rollingcode
- Codes TX /Smartphone max. im
Speicher : 330 (CODE oder CODE PED)
- Funkreichweite im freien Raum : 50-100m
- Bluetooth-Reichweite im freien Raum :10-80m
- Kartenabmessungen : 153 x 84 x 45 mm.
- Gehäuseabmessungen : 160 x 95 x 64 mm.
- Behälter DIN-Schiene : ABS V-0 (IP40).
List of connections: (Liste der Anschlüsse:)
CN1:
1: Erdungsanschluss.
2: Erdungsanschluss.
3: Erdungsanschluss.
CN2:
1: Eingangsleitung 230 Vac (Phase).
2: Eingangsleitung 230 Vac (Nulleiter).
3: Ausgang Blinklicht 230 Vac (Nulleiter).
4: Ausgang Blinklicht 230 Vac (Phase).
5: Motorausgang (1) 230 V Öffnung.
6: Motorausgang (1) 230 V Allgemein.
7: Motorausgang (1) 230 V Schließung.
8: Motorausgang (2) 230 V Öffnung.
9: Motorausgang (2) 230 V Allgemein.
10: Motorausgang (2) 230 V Schließung.
CN3:
1: Versorgung Fotozellen (24Vac 6W).
2: Versorgung Fotozellen (GND).
3: Ausgang Elektroschloss 12 Vdc 15 W (+12V).
4: Ausgang Elektroschloss 12 Vdc 15 W (GND).
5: Eingang PUL Steuertaster Auf-Zu (NO).
6: Eingang GND allgemein.
7: Eingang PUL PED Knopf Fußgängersteuerung (NA).
8: Eingang DS1 Sicherheitsvorrichtung (NC).
9: Eingang GND allgemein.
10: Eingang DS2 Sicherheitsvorrichtung (NC).
CN4:
1: Eingang warmer Pol Antenne.
2: Eingang masse Antenne.
Programmierung mit SMARTPHONE
Dank der dedizierten SEAV-Anwendung „BeTech“
kann die erweiterte Programmierung der
Steuereinheit per Smartphone durchgeführt
werden.
Die Anwendung ermöglicht dem Installateur ein
vollständiges Arbeitstool für alle durchgeführten
Installationen.
Sobald die Automatisierungsinstallation
abgeschlossen ist, kann auf Anfrage eine
mögliche „BeLite“-Kundenanwendung für den
normalen Gebrauch per Smartphone zum
Senden von Fernbefehlen konfiguriert werden.
APP Features: (APP-Funktionen)
Die SEAV-App „BeTech“ enthält ein Verzeichnis, in dem alle
Daten der realisierten (Zentral-) Anlagen enthalten sind. Sie
ermöglicht es Ihnen auch, einen Anlagennamen und ein Passwort
(Standard: 1 2 3 4) festzulegen, um später auf die verschiedenen
Konfigurationen zuzugreifen und erteilt Ihnen die Möglichkeit, eine
defekte Steuerzentrale mit einer neuen wiederherzustellen und alle
im Verzeichnis der Anwendung enthaltenen Informationen erneut
zu laden.
Möglichkeit, Zugangscodes für die Aktivierung der „BeLite“-
Kundenanwendung zu generieren, das Diagnosemenü zur
Fehlerbehebung zu konsultieren und vieles mehr.
Über die Kundenanwendung „BeLite“ wird es auch möglich sein,
Befehle per Smartphone auch automatisch zu senden, d.h. das
Senden des Befehls wird nur durch Annäherung an den
Empfänger möglich sein.
Operating Mode: (Betriebsmodus)
Step by Step (default): (Schritt für Schritt - Standard)
Die erste Steuerung übermittelt den Impuls zur Öffnung bis zum
Ablauf der Motorlaufzeit oder bis zum Erreichen des Endanschlags
des Öffnungsvorgangs; die zweite Steuerung gibt das Zeichen zum
Schließen des Tores; wird eine Steuerung vor Erreichen des Ablaufs
der Motorlaufzeit oder eines der beiden Endanschläge ausgesendet,
bewirkt die Steuerzentrale die Unterbrechung der Bewegung
sowohl während des Öffnungs- als auch während des
Schließvorgangs. Wird eine weitere Steuerung ausgesendet, wird
die Bewegung in entgegengesetzter Richtung wiederaufgenommen.

15 rev. 1.0 24/11/2022
Inverting: (Umkehrung)
Die erste Steuerung steuert die Öffnung bis zum Ablaufen der
Motorlaufzeit, die zweite Steuerung steuert die Schließung des
Tores; wird eine Steuerung vor Erreichen des Ablaufs der
Motorlaufzeit gesendet, führt die Steuerzentrale eine
Umkehrung der Bewegung durch, unabhängig davon, ob das
Tor gerade geöffnet oder geschlossen wird.
Inhibition Open Command: (Sperre
Öffnungssteuerung)
Die erste Steuerung steuert die Öffnung bis zum Ablaufen der
Motorlaufzeit, die zweite Steuerung steuert die Schließung des
Tores; wird eine Steuerung während der Öffnungs- oder
Schließphase gesendet, werden die erteilten Steuerungen (z. B.
vom Loop Detector) bei jedem Durchgang ignoriert. Wird eine
Steuerungl während der Schließphase gesendet, führt die
Steuerzentrale eine Umkehrung der Bewegung aus.
Other: (Andere)
Automatic Closing Time: (Automatische Schließzeit)
Die Steuereinheit ermöglicht das automatische Schließen des
Tores, ohne dass zusätzliche Steuerungen gesendet werden
müssen.
Die Einstellung der Zeit kann über die spezielle App SEAV
„BeTech“ vorgenommen werden.
PED: Fußgängerdurchgang:
Die Steuerzentrale ermöglicht sowohl über die entsprechende App
SEAV „BeTech“ als auch über die Funksteuerung die Ansteuerung
des Motors für eine programmierbare Zeit als Zugang für einen
Fußgänger über den normalen Betrieb hinaus.
D.S. 1: Sicherheitsvorrichtung 1 (Fotozellen):
Die Steuerzentrale ermöglicht die Versorgung und die Verbindung
von Fotozellen und pneumatischen Kontaktleisten (NC).
Das Auslösen der Fotozellen bleibt während der Öffnungsphase
unbeachtet, während der Schließungsphase hingegen löst es
die Umkehr der Bewegung aus.
Achtung: Wenn dieser Eingang nicht verwendet wird, muss
er über die spezielle App SEAV „BeTech“ überbrückt oder
deaktiviert werden.
D.S. 2: Sicherheitsvorrichtung 2 (Fotozellen):
Die Steuerzentrale ermöglicht die Versorgung und die Verbindung
von Fotozellen und pneumatischen Kontaktleisten (NC).
Das Auslösen in der Öffnungsphase bewirkt das momentane
Anhalten des Tores, bei Wiederfreigabe fährt die Steuerzentrale
mit der Öffnungsphase fort. Das Auslösen in der Schließphase hat
die Umkehrung der Bewegung zur Folge.
Achtung: Wenn dieser Eingang nicht verwendet wird, muss
er über die spezielle App SEAV „BeTech“ überbrückt oder
deaktiviert werden.
Motor Power : (Motorleistung)
Die elektronische Steuerzentrale ermöglicht es, über die
entsprechende App SEAV „BeTech“ mit dem Smartphone die
Einstellung der Motorleistung und Drehzahl zu konfigurieren,
die vollständig über den Mikroprozessor gesteuert wird. Die
Einstellung kann in einem Bereich von 0 % bis 100 % der
maximalen Leistung ausgeführt werden.
Für jede Bewegung ist dennoch ein Anlauf erforderlich, bei dem
der Motor 2 Sekunden lang mit maximaler Leistung versorgt
wird, auch wenn die Einstellung der Motorleistung eingeschaltet
ist.
Achtung: Eine Veränderung der Motorleistung erfordert die
Wiederholung des Erlernens, da die Manöver- und
Verlangsamungszeiten variieren können.
Deceleration/Deceleration Power:
(Verzögerung/Verzögerungsleistung)
Die Funktion Motor-Verzögerung wird für Flügeltore benötigt, um bei
einer hohen Geschwindigkeit der Flügel am Ende der Öffnungs- und
Schließphase einen harten Anschlag zu verhindern.
Wenn die Verzögerung aktiv ist, ermöglicht die
Zentralsteuerung während der Programmierung der
Motorlaufzeit auch die Programmierung der Verzögerungszeit in
den gewünschten Punkten. Darüber hinaus ermöglicht es Ihnen
die elektronische Steuerzentrale, mit der entsprechenden App
SEAV „BeTech“ über das Smartphone eine Verlangsamung
auszuschließen und die Motorleistung in dieser Phase
einzustellen.
Connection with Timer: (Verbindung mit Timer)
Die Steuerzentrale ermöglicht den Anschluss eines Timers
anstatt eines Befehlstasters zur Öffnung - Schließung.
Beispiel: 08:00 Uhr - Der Timer schließt den Kontakt und die
Steuerzentrale erteilt die Steuerung zum Öffnen; 18:00 Uhr -
der Timer öffnet den Kontakt und die Steuerzentrale steuert den
Schließvorgang. Während des Zeitintervalls 08:00 – 18:00
deaktiviert die Steuerzentrale nach Abschluss des
Öffnungsvorgangs das Blinklicht, den automatischen
Schließvorgang sowie die Funksteuerungen.
Settings: (Einstellungen)
Die Steuerzentrale verfügt werkseitig über die Möglichkeit,
einige wichtige Funktionen über die entsprechende App SEAV
„BeTech“ auszuwählen.
CODE: (Programmierung des Codes der Funksteuerung)
Die Steuerzentrale ermöglicht das Speichern von bis zu 100
Funksteuerungsbefehlen mit unterschiedlichen Codes (Fix
Codes, Rolling-Codes oder Plus).
Die Programmierung des Übertragungscodes ist wie folgt
durchzuführen: Die CODE-Taste der App SEAV „BeTech“ auf dem
Smartphone drücken, gleichzeitig den ausgewählten Code der
gewünschten Funksteuerung senden; wenn die Steuerzentrale
einen Bestätigungston abgibt, wird die Programmierung
abgeschlossen. Wenn alle 100 Speicherplätze mit Codes belegt
wurden, gibt die Steuerzentrale bei einem erneuten
Programmierversuch ein langes Tonsignal ab, um zu signalisieren,
dass keine weiteren Speicherungen mehr möglich sind.
DELETE Remote Control: (LÖSCHEN Fernsteuerung)
Das Löschen aller gespeicherten Codes erfolgt
folgendermaßen: Die LÖSCHEN-Taste der App SEAV
„BeTech“ auf dem Smartphone drücken; gleichzeitig gibt die
Steuereinheit einen Bestätigungston ab und auf dem
Smartphone wird eine sichtbare Mitteilung angezeigt.
CODE PED: (Funksteuerungscode Fußgänger)
Das Programmier- und Löschverfahren entspricht der oben
beschriebenen Vorgehensweise, jedoch bezogen auf die Taste
CODE PED der App SEAV „BeTech“.
Programming by Remote RCD: (Programmierung mit
Fernsteuerung RCD)
Die elektronische Steuerzentrale ermöglicht es Ihnen, über die
entsprechende App SEAV „BeTech“ auf dem Smartphone die
Programmierfunktion einer Funksteuerung über eine bereits im
Speicher befindliche Fernsteuerung auszuwählen: Die
Programmierung der Funksteuerung wird wie folgt ausgeführt: Den
Code einer zuvor gespeicherten Funksteuerung für einen Zeitraum
von mehr als 10 Sekunden kontinuierlich aussenden. Dabei stellt
sich die Steuerzentrale auf den Programmiermodus um, wie zuvor
im Abschnitt CODE beschrieben.
Flashing: (Blinklicht) (Funktion Ausgang Blinklicht)
Die Steuerzentrale verfügt über einen Ausgang 230 Vac max.
für die Verbindung zu einem Blinklicht oder zu einer
Serviceleuchte.
Die elektronische Steuerzentrale ermöglicht die Auswahl der
Funktion des Blinklicht-Ausgangs 230mit der entsprechenden
App SEAV „BeTech“:
- Courtesy Light: (Zusätzliche Beleuchtung)
Zusätzliche Beleuchtung nach einem Öffnungsbefehl 3
Minuten lang aktiv .

16 rev. 1.0 24/11/2022
- T. Mot.: Blinklicht nur bei eingeschalteten Motoren aktiv.
- T. Mot. + Automating Clos. Time: Blinklicht nur bei
eingeschalteten Motoren und während der automatischen
Schließzeit aktiv.
- T. Mot. + Pre-Flashing: Blinklicht 3 Sekunden vor dem
Einschalten der Motoren und bei eingeschalteten Motoren.
- T. Mot. + Pre-Flashing + Automating Clos. Time:
Blinklicht 3 Sekunden vor dem Einschalten der Motoren,
bei eingeschalteten Motoren und während der
automatischen Schließzeit.
T. MOT: (Manuelle Programm. der Betriebszeit des Motors.)
Die Zentralsteuerung ermöglicht die manuelle Programmierung
der Motorzeit in jeder einzelnen Betriebsphase.
Die Programmierung muss bei geschlossenem Tor wie folgt
durchgeführt werden: Für einen Moment die Taste T. MOT der
App SEAV „BeTech“ auf dem Smartphone drücken; der Motor
startet den Öffnungszyklus; wenn der gewünschte
Anfangspunkt der Verzögerung erreicht ist, die Taste T. MOT
der App erneut drücken; gleichzeitig wird der Motor bis zur
gewünschten Position verlangsamt; die Taste T. MOT der App
zum Beenden des Öffnungszyklus drücken. Anschließend
beginnt die Taste T. MOT. schnell zu blinken, jetzt den
Programmiervorgang der Motorzeit und der Verzögerung für
den Schließzyklus wiederholen. Wenn die Steuerzentrale keine
Verzögerung bewirken soll, während der Programmierung am
Ende des Öffnungs- und Schließzyklus die Taste T. MOT der
App zweimal hintereinander drücken, anstatt nur einmal.
T. MOT. PED: (Programm. Betriebszeit
Fußgängerdurchgang)
Die Zentralsteuerung ermöglicht die manuelle Programmierung
der Motorzeit für Fußgänger in jeder einzelnen Betriebsphase.
Die Programmierung muss bei geschlossenem Tor wie folgt
durchgeführt werden: Für einen Moment die Taste T. MOT PED
der App SEAV „BeTech“ auf dem Smartphone drücken; der
Motor startet den Öffnungszyklus; wenn der gewünschte
Anfangspunkt der Verzögerung erreicht ist. Die Taste T. MOT
PED der App erneut drücken; gleichzeitig wird der Motor bis zur
gewünschten Position verlangsamt; die Taste T. MOT PED der
App zum Beenden des Öffnungszyklus drücken. Daraufhin
beginnt die Taste T. MOT. PED schnell zu blinken; jetzt den
Programmiervorgang der Motorzeit und der Verzögerung für
den Schließzyklus wiederholen. Wenn die Steuerzentrale keine
Verzögerung bewirken soll, während der Programmierung am
Ende des Öffnungs- und Schließzyklus die Taste T. MOT PED
der App zweimal hintereinander drücken, anstatt nur einmal.
T. RIT. ANTE :(Programmierung Verzögerung Tor, max. 15
Sek.)
Die Steuerzentrale wird vom Hersteller ohne Verzögerung der
Öffnungs- und Schließtüren geliefert. Die Einstellung der Zeit
kann über die entsprechende App SEAV „BeTech“
vorgenommen werden.
Follow Me:
Die elektronische Steuerzentrale ermöglicht die Einstellung der
Funktion „Follow Me“ über die entsprechende App SEAV
„BeTech“ auf dem Smartphone: Diese Funktion ist nur
programmierbar, wenn bereits eine Pausenzeit programmiert
wurde; sie sieht die Verminderung der Pausenzeit nach der
Freigabe der Fotozelle auf 5 Sek. vor, d. h. das Tor schließt
nach 5 Sek., nachdem es vom Benutzer durchquert wurde.
Soft Start:
Die elektronische Steuerzentrale ermöglicht die Aktivierung der
Funktion Soft Start über die entsprechende App SEAV
„BeTech“ mit dem Smartphone: Diese Funktion steuert den
Start des Motors und erhöht die Motorleistung in den ersten 2
Sekunden des Betriebs schrittweise.
Hydraulic Motors Maintenance Pressure:
(Druckerhaltung der Hydraulikmotoren)
Die elektronische Steuerzentrale ermöglicht die Auswahl der
Funktion zur Druckerhaltung der Hydraulikmotoren über die
entsprechende App SEAV „BeTech“ auf dem Smartphone: Auf
diese Weise sendet die Steuerzentrale alle 2 Stunden für eine
Zeit von 2 Sekunden einen Schließbefehl an den Motor.
Ramming effect: (Rammeffekt)
Die elektronische Steuerzentrale ermöglicht die Auswahl der
Funktion Rammeffekt über die entsprechende App SEAV
„BeTech“ auf dem Smartphone: Auf diese Weise wird die
Entriegelung des Tores erleichtert und damit die korrekte
Durchführung der Öffnungsphase ermöglicht. Die
Steuerzentrale sendet bereits vor der Öffnungsphase für 2
Sekunden einen Schließbefehl, mit einer zuvor ausgewählten
Leistung.
Closing boost: (Schließverstärkung)
Die elektronische Steuerzentrale ermöglicht die Auswahl der
Funktion Schließverstärkung über die entsprechende App
SEAV „BeTech“ auf dem Smartphone: Auf diese Weise fügt die
Steuerzentrale, sofern sie mit Schließverzögerung arbeitet,
(nach Abschluss des verlangsamten Schließvorganges) 1
Sekunde mit maximaler Leistung hinzu, sodass der eventuell
durch ein installiertes Schloss gegebene Widerstand
überwunden wird.
Electric Lock activation by CMD PED.: (Aktivierung
Elektroschloss über CMD PED.)
Die elektronische Steuerzentrale ermöglicht die Auswahl der
Funktion zur Aktivierung des Elektroschlosses mit dem
Fußgängerbefehl über die entsprechende App SEAV „BeTech“
auf dem Smartphone.
Diese Funktion ist nützlich, wenn Sie z. B. über ein Tor mit einer
angrenzenden Fußgängertür verfügen.
Auf diese Weise kann sowohl die Toröffnung durch die
Steuerungen PUL, als auch die Öffnung der Fußgängertür
durch Schließaktivierung mit den PED-Steuerungen
durchgeführt werden.
Input Configuration:
(Eingangskonfiguration)
Die Steuerzentrale wird vom Hersteller mit der Möglichkeit
geliefert, die Eingänge des Steckverbinders CN3 zu
aktivieren/deaktivieren oder die Funktionalität mithilfe der
entsprechenden App SEAV „BeTech“ zu ändern.
Reset:
Die Steuerzentrale ermöglicht über die entsprechende App
SEAV „BeTech“ die Wiederherstellung der Werkseinstellung
der Steuerzentrale. Drücken Sie auf RESET; gleichzeitig gibt
die Steuerzentrale einen Bestätigungston ab.
Diagnostics: (Diagnose)
Die Steuerzentrale ermöglicht es Ihnen, mit der entsprechenden
App SEAV „BeTech“ den Status aller EIN- und AUSGÄNGE,
die Anzahl und Art der Funksteuerungen im Speicher und
weitere für den Monteur nützliche Informationen in Echtzeit zu
überwachen.

17 rev. 1.0 24/11/2022
CUADRO ELECTRÓNICO LXB 2150 NEW
Central electrónica monofásica para la automatización de
verjas 1 – 2 hojas batientes con módulo Bluetooth 5.0 y
receptor de radio incorporado, en un contenedor de barra DIN 9
plazas.
- Mod. LGB 2150 NEW : Sin receptor de radio
- Mod. LSB 2150 NEW : 433,92 MHz “banda
estrecha”
- Mod. LHB 2150 NEW : 868,3 MHz “banda
estrecha”
I MPORTANTE PARA EL USUARIO
- El dispositivo puede ser utilizado por niños mayores de
8 años y por personas con capacidades psicofísicas
reducidas o sin experiencia o conocimientos suficientes,
solo si lo hacen bajo supervisión o si han sido instruidas
en el manejo seguro del dispositivo, e informadas sobre
los peligros que conlleva su uso.
- Estas instrucciones están disponibles también en el
sitio web http://www.seav.it
- No permita que los niños jueguen con el dispositivo; no
deje los radiomandos a su alcance.
- Controle con frecuencia la instalación para detectar
posibles daños. No utilice el dispositivo si es necesario
realizar una reparación.
- No olvide desconectar el suministro eléctrico antes de
llevar a cabo operaciones de limpieza o mantenimiento.
- Las operaciones de limpieza y mantenimiento no deben
ser llevadas a cabo por niños sin supervisión.
ATENCIÓN: conserve este manual de instrucciones y
respete todas las instrucciones que contiene relativas a
la seguridad. El incumplimiento de las indicaciones
podría generar daños y accidentes graves.
I MPORTANTE PARA EL INSTALADOR
57) Antes de automatizar el cerramiento es necesario
comprobar el buen estado del mismo, respetando la
directiva de máquinas y la conformidad con EN 12604.
58) Controle que en el lugar en el que está instalado el
equipo sea posible trabajar dentro de los límites de
temperatura establecidos para el uso del dispositivo.
59) La seguridad de la instalación final y el respeto de
todas las normas pertinentes (EN 12453 - EN 12445)
son responsabilidad de quien realiza el ensamblaje de
las diferentes partes para construir un cierre completo.
60) Utilice dispositivos de seguridad capaces de
monitorizar el estado de su conexión con la central
eléctrica.
61) Una vez concluida la instalación, se recomienda
constatar la conformidad de la misma llevando a cabo
todos los controles necesarios (programación oportuna
de la central y correcta instalación de los dispositivos de
seguridad).
62) La central no cuenta con ningún tipo de dispositivo
de seccionamiento de la línea eléctrica 230 Vca; por
tanto, será responsabilidad del instalador colocar un
dispositivo de seccionamiento en la instalación. Es
necesario instalar un interruptor omnipolar con categoría
III de sobretensión. Este debe colocarse de manera tal
que esté protegido contra los cierres accidentales, tal
como previsto en el punto 5.2.9 de la EN 12453.
63) Los cables de alimentación y de conexión del motor
deben tener un diámetro externo comprendido entre 4,5
y 7 mm. Los hilos conductores internos deben tener una
sección nominal de 0,75 mm2. Si no se utiliza una
canaleta, se aconseja utilizar cables de material H05RR-
F. Preste atención al fijar los cables para que queden
sujetos de manera estable.
64) El motorreductor utilizado para mover el cerramiento
debe cumplir con el punto 5.2.7 de la EN 12453.
65) De acuerdo con el punto 5.4.2 de la norma EN
12453, es aconsejable utilizar motorreductores
equipados con un dispositivo de desbloqueo
electromecánico para permitir, en caso de necesidad,
mover el cerramiento de forma manual.
66) De acuerdo con el punto 5.4.3 de la norma EN
12453, utilice sistemas de desbloqueo electromecánicos
o dispositivos similares que permitan que el cerramiento
se detenga de forma segura en su posición de tope.
67) El cableado de los diferentes componentes
eléctricos situados fuera de la centralita debe realizarse
de conformidad con las disposiciones de la normativa
EN 60204-1 y las posteriores modificaciones incluidas
en el punto 5.2.7 de la EN 12453.
68) Si desea instalar un panel de mandos para el control
manual, hágalo de manera tal que el usuario pueda
acceder al mismo sin encontrarse en una posición
peligrosa.
69) La función de seguridad garantizada por la centralita
está activa solo con el cierre; por lo tanto, la protección
durante la apertura se debe asegurar en fase de
instalación con medidas (protecciones o distancias de
seguridad) independientes del circuito de control.
70) Para el funcionamiento correcto del receptor de
radio, en caso de usar dos o más centrales, se
recomienda instalar las centrales a una distancia mínima
de 3 metros entre ellas.
El texto completo de la declaración de conformidad UE, está
disponible en la siguiente dirección de Internet:
http://www.seav.it/
La Central Electrónica:
LGB 2150 NEW - LSB 2150 NEW – LHB 2150 NEW
están en conformidad con las especificaciones de las
Directivas
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
E

18 rev. 1.0 24/11/2022
Detalles técnicos:
- Alimentación : 230 V ca 50-60 Hz 2000 W máx.
- Salida intermitente : 230 V ca 50-60 Hz
100 W Carga resistiva máx.
50 W Carga inductiva máx.
- 2 para Salida del motor : 230 V ca 50-60 Hz 750 W máx.
- Salida electrocerradura : 12 Vcc 15 W máx.
- Salida de la alimentación de servicios : 24 Vca 3 W máx.
- Dispositivos de seguridad y mandos en BT : 24 Vcc
- Temperatura de ejercicio : -10 ÷55 °C
- Receptor de radio : ver modelo
- Transmisores op. : 12-18-32 Fix – 66-80Rolling
Code
- Control Bluetooth desde el Smartphone : IOS/ Android
- Códigos TX/Smartphone máx. en memoria : 330 (CODE o
CODE PED)
- Dimensiones de la tarjeta : 153 x 84 x 45 mm
- Dimensiones de la caja : 160 x 95 x 64 mm
- Contenedor de Barra DIN : ABS V-0 ( IP40 ).
Lista de conexiones:
CN1:
1 : Conexión a tierra.
2 : Conexión a tierra.
3 : Conexión a tierra.
CN2:
1 : Entrada de línea 230 Vca (Fase).
2 : Entrada de línea 230 Vca (Neutro).
3 : Salida intermitente 230 Vca (Neutro).
4 : Salida intermitente 230 Vca (Fase).
5 : Salida Motor (1) 230 V Apertura.
6 : Salida Motor (1) 230 V Común.
7 : Salida Motor (1) 230 V Cierre.
8 : Salida Motor (2) 230 V Apertura.
9 : Salida Motor (2) 230 V Común.
10 : Salida Motor (2) 230 V Cierre.
CN3:
1 : Alimentación de las fotocélulas (24 V ca 6 W).
2 : Alimentación de las fotocélulas (GND).
3 : Salida electrocerradura 12 Vcc 15 W (+12 V).
4 : Salida electrocerradura 12 Vcc 15 W (GND).
5 : Entrada PUL pulsador mando abre-cierra (NA).
6 : Entrada GND común.
7 : Entrada PUL PED pulsador mando peatonal (NA).
8 : Entrada DS1 del dispositivo de seguridad (NC).
9 : Entrada GND común.
10 : Entrada DS2 del dispositivo de seguridad (NC).
CN4:
1 : Entrada del polo positivo de la antena.
2 : Entrada de masa de la antena.
Programación por SMARTPHONE:
La programación avanzada de la unidad de
control se puede realizar a través de un teléfono
inteligente, gracias a la aplicación dedicada
SEAV "BeTech".
La aplicación permite al instalador disponer de
una completa herramienta de trabajo para todas
las instalaciones realizadas.
Una vez finalizada la instalación del
automatismo, bajo pedido será posible
configurar una posible Aplicación Cliente
"BeLite" para uso normal, a través de
Smartphone para el envío de mandos a
distancia.
Características de la APLICACIÓN:
La aplicación "BeTech" de SEAV presenta una guía telefónica
que contiene todos los datos de las plantas (Central
electrónicaes) producidas. También le permite establecer un
nombre de planta y una password (predeterminado: 1 2 3 4)
para acceder posteriormente a las diversas configuraciones; La
posibilidad de reemplazar una Central electrónica defectuosa
con una nueva, recargando toda la información contenida en la
libreta de direcciones de la aplicación. Además, al ingresar una
dirección de correo electrónico, será posible recibir una copia
de seguridad de todos los sistemas en caso de falla del
Smartphone.
Capacidad de generar códigos de acceso para la activación de
la Aplicación de Cliente "BeLite", consultar el menú de
Diagnóstico para solucionar problemas y mucho más.
A través de la aplicación de cliente "BeLite", también será
posible enviar comandos a través de un teléfono inteligente
también automáticamente, es decir, enviar el comando solo
será posible acercándose al receptor.
Modo de funcionamiento:
Step by Step (Paso a Paso) (por defecto):
el primer mando controla la apertura hasta que termina el
tiempo del motor o hasta que se alcanza el final de carrera de
apertura y el segundo mando controla el cierre del cerramiento;
si se envía un mando antes de que termine el tiempo del motor
o de que se alcance uno de los dos finales de carrera, la central
efectúa la parada del movimiento, ya sea en la fase de
apertura como en la de cierre. Otro mando más decide cuándo
retomar el movimiento en sentido opuesto.
Inverting (Inversión):
el primer mando controla la apertura hasta que termina el
tiempo del motor y el segundo mando controla el cierre del
cerramiento; si se envía un mando antes de que termine el

19 rev. 1.0 24/11/2022
tiempo del motor la central efectúa la inversión del
movimiento, ya sea en la fase de apertura como en la de cierre.
Inhibition Open Command (Mando de inhibición de la
apertura):
el primer mando efectúa la apertura hasta que acaba el tiempo
del motor y el segundo mando efectúa el cierre del cerramiento;
si se envía un mando durante la fase de apertura o de pausa,
ignora las órdenes dadas (ej. por el detector de bucle [loop
detector] ) cada vez que se cruza. Si se envía un mando
durante la fase de cierre, la central efectúa la inversión del
movimiento.
Other (Otros):
Automatic Closing Time (Tiempo
automático de cierre):
La central permite cerrar el cerramiento en modo automático
sin enviar mandos suplementarios.
El tiempo puede seleccionarse gracias a la aplicación
específica SEAV “BeTech “.
PED: Paso Peatonal:
La central permite, utilizando tanto la aplicación específica
SEAV “BeTech“ como el radiocontrol, el accionamiento del
Motor durante un tiempo programable, como acceso a un
Peatón además del funcionamiento normal.
D.S. 1: Security Device (Dispositivo de
seguridad) 1 (Fotocélulas):
La central permite la alimentación y la conexión de las
fotocélulas y de los bordes neumáticos (NC).
La intervención de las células fotoeléctricas en la fase de
apertura no se considera; mientras que en la fase de cierre
provoca la inversión del movimiento.
Atención: esta entrada, si no se utiliza, ha de puentearse o
desactivarse mediante la aplicación específica SEAV
“BeTech “.
D.S. 2: Security Device (Dispositivo de
seguridad) 2 (Fotocélulas):
La central permite la alimentación y la conexión de las
fotocélulas y de los bordes neumáticos (NC).
La intervención en la fase de apertura provoca la parada
momentánea del cerramiento; una vez que se libera, la
central continúa la fase de apertura. La intervención en la
fase de cierre provoca la inversión del movimiento.
Atención: esta entrada, si no se utiliza, ha de puentearse o
desactivarse mediante la aplicación específica SEAV
“BeTech “.
Motor Power (Potencia del motor) :
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante Smartphone, permite la regulación de la
Fuerza y la Velocidad del motor, completamente gestionada por
el microprocesador. La regulación se puede realizar con un
rango que oscila entre el 0% y el 100% de la fuerza máxima.
Para cada movimiento se considera igualmente un arranque
inicial, alimentando el motor durante 2 segundos a la máxima
potencia, incluso si se ha introducido la regulación de la fuerza
del motor.
Atención: Una variación de la Fuerza del Motor requiere la
repetición del procedimiento de aprendizaje, ya que pueden
cambiar los tiempos de maniobra y de desaceleración.
Deceleration / Deceleration Power
Desaceleración/Potencia de
desaceleración:
La función de desaceleración de los motores se usa en las
verjas para evitar el choque de las puertas a gran velocidad al
final de la fase de apertura y de cierre.
Si la desaceleración está activa, la central, durante la
programación del Tiempo del Motor, permite también la
programación del Tiempo de movimiento ralentizado en los
puntos deseados. Además, la central electrónica, utilizando la
aplicación específica SEAV “BeTech“ mediante Smartphone,
permite excluir la desaceleración y regular la Fuerza del Motor
durante dicha fase.
Connection with Timer (Conexión con
Temporizador):
La central permite conectar, en lugar del pulsador de mando
abre – cierre, un temporizador.
Ejemplo: 8:00 horas, el temporizador cierra el contacto y la central
acciona la apertura; 18:00 horas, el temporizador abre el contacto
y la central acciona el cierre. Durante el intervalo 8:00 – 18:00, al
final de la fase de apertura, la central desactiva la luz intermitente,
el cierre automático y los radiomandos.
Settings (ajustes):
La central se suministra de serie con la posibilidad de
seleccionar algunas funciones importantes, utilizando la
aplicación específica SEAV “BeTech“.
CODE (CÓDIGO): (Programación del Código del
radiomando)
La central permite memorizar hasta 100 radiomandos con
códigos diferentes, Fix, Rolling Code o Plus (de tipo fijo,
variable o plus).
La programación del código de transmisión debe realizarse de
la siguiente forma: presione la tecla CODE de la aplicación
SEAV “BeTech “ mediante el Smartphone; al mismo tiempo,
envíe el código elegido del radiomando deseado. Cuando la
central emita un pitido de confirmación, la programación se
habrá completado. En caso de que se hayan memorizado los
100 códigos, repitiendo la operación de programación, la
central emitirá un pitido largo señalando que ya no son posibles
más memorizaciones.
DELETE Remote Control (ELIMINACIÓN control a
distancia):
La eliminación de todos los códigos memorizados se realiza de
la siguiente forma: presione la tecla DELETE de la aplicación
SEAV “BeTech“ mediante el Smartphone; al mismo tiempo, la
central emitirá un pitido de confirmación, precedido por
comunicaciones visibles en el Smartphone.
CODE PED (CÓDIGO PED): (Código del Radiomando
Peatonal)
El procedimiento de programación y cancelación es similar al
descrito arriba, pero obviamente se refiere a la tecla CODE
PED de la aplicación SEAV “BeTech“.
Programming by Remote RCD (Programación
mediante RCD a distancia):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante Smartphone, permite seleccionar la función
Programación de un Radiomando a distancia a través de un
radiomando ya presente en la memoria: La programación del
Radiomando a distancia se realiza de la siguiente manera:
envíe de manera continua durante un tiempo superior a 10
segundos, el código de un radiomando memorizado
anteriormente; al mismo tiempo, la central entra en modalidad
de programación, tal como se describe previamente en el
apartado CODE.
Flashing (Intermitente): (Funcionamiento salida
Intermitente)
La central dispone de una salida de 230 Vca para conectar un
dispositivo de intermitencia o una luz automática.
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“, permite elegir el funcionamiento de la salida de 230
V Intermitente:

20 rev. 1.0 24/11/2022
- Curtesy Light (luz automática): Luz automática activa
durante 3 minutos tras una orden de apertura
.
- T. Mot.: Intermitente activo solo mientras los motores
están activos ON.
- T. Mot. + Automating Clos. Time (Tiempo de cierre
automático): Intermitente activo solo mientras los
motores están activos (ON) y durante el Tiempo de
Cierre Automático.
- T. Mot. + Pre-Flashing (pre-intermitente): Intermitente
3 segundos antes de arrancar los motores y mientras
estos están activos.
- T. Mot. + Pre-Flashing (Pre-intermitente) +
Automating Clos. Time (Tiempo de cierre
automático): Intermitente 3 segundos antes de arrancar
los motores, mientras estos están activos y durante el
Tiempo de Cierre Automático.
T. MOT: (Programación Manual del tiempo de funcionamiento
del motor)
La central permite programar manualmente el Tiempo del Motor
en cada fase de funcionamiento.
La programación debe realizarse con el cerramiento cerrado de
la siguiente forma: presione unos segundos la tecla T. MOT de
la aplicación SEAV “BeTech“ mediante el Smartphone: el motor
empezará el ciclo de apertura; al alcanzarse el punto inicial
deseado de ralentización, presione de nuevo la tecla T. MOT
de la aplicación; en el mismo momento, el motor efectuará la
ralentización hasta la posición deseada; presione la tecla T.
MOT de la aplicación para concluir el ciclo de apertura.
Después, la tecla T. MOT. empezará a parpadear rápidamente.
Repita entonces, la operación de programación del tiempo del
motor y de desaceleración para el ciclo de cierre. Si no desea
que la central disminuya la velocidad, durante la programación,
una vez completado el ciclo de apertura y cierre, presione la
tecla T. MOT. de la aplicación dos veces consecutivas en lugar
de una.
T. MOT. PED: (Program. del tiempo de trabajo peatonal)
La central permite programar manualmente el Tiempo del Motor
Peatonal en cada fase de funcionamiento.
La programación debe realizarse con el cerramiento cerrado, de la
siguiente forma: presione unos segundos la tecla T. MOT PED de
la aplicación SEAV “BeTech“ mediante el Smartphone: el motor
empezará el ciclo de apertura; al alcanzarse el punto inicial
deseado de desaceleración, presione de nuevo la tecla T. MOT
PED de la aplicación: en el mismo momento, el motor efectuará la
desaceleración hasta la posición deseada; presione la tecla T.
MOT PED de la aplicación para concluir el ciclo de apertura.
Después, la tecla T. MOT. PED empezará a parpadear
rápidamente; entonces, repita la operación de programación del
tiempo del motor y de desaceleración para el ciclo de cierre. Si no
desea que la central disminuya la velocidad, durante la
programación, una vez completado el ciclo de apertura y cierre,
presione la tecla T. MOT PED de la aplicación dos veces
consecutivas en lugar de una.
T. RET. PUERTAS :(Programación del retraso de la puerta
15 s máx.)
El fabricante suministra la central sin retraso de las puertas en
apertura y cierre. El tiempo puede seleccionarse gracias a la
aplicación específica SEAV “BeTech“.
Follow Me (Sígueme):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante el Smartphone, permite seleccionar la
función “Follow Me”. Esta función, que se puede programar
solo si ya se ha programado un Tiempo de Pausa, permite
reducir el tiempo de Pausa a 5 s después que se desocupa la
fotocélula, es decir, el cerramiento se vuelve a cerrar 5 s
después de que haya pasado el usuario.
Soft Start (Arranque suave):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante el Smartphone, permite activar la función
Soft Start. Esta función controlará el arranque del motor,
aumentando de forma gradual la fuerza del Motor en los
primeros 2 segundos de funcionamiento.
Hydraulic Motors Maintenance Pressure
(Mantenimiento de la presión en los motores
hidráulicos):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante el Smartphone, permite seleccionar la
función de Mantenimiento de la Presión de los Motores
Hidráulicos; de esta forma, la central enviará cada 2 horas una
orden de cierre al motor durante 2 segundos.
Ramming effect (Golpe de ariete):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante el Smartphone, permite seleccionar la
función Golpe de Ariete; de esta forma, podemos facilitar el
desbloqueo de la cerradura y por tanto, permitir la ejecución
correcta de la fase de apertura. En efecto la central, antes de
empezar la fase de apertura, envía un mando de cierre durante
2 segundos con la potencia correspondiente, a la opción
seleccionada.
Closing boost (Golpe de cierre):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante el Smartphone, permite seleccionar la
función Golpe de Cierre; de esta forma la central, si funciona
con desaceleración en cierre, añadirá (tras haber concluido la
fase de cierre desacelerada) un tiempo de 1 segundo con la
potencia correspondiente a la opción seleccionada, a fin de
superar una posible cerradura instalada.
Electric Lock activation by CMD PED (Activación de
la electrocerradura mediante mando peatonal):
La central electrónica, utilizando la aplicación específica SEAV
“BeTech“ mediante Smartphone, permite seleccionar la función
de Activación de la Electrocerradura mediante mando peatonal.
Esta función es útil cuando se dispone, por ejemplo, de una
verja con una puerta al lado para el tránsito peatonal.
De esta manera, podemos obtener tanto la apertura de la verja
mediante los mandos PUL como de la puerta peatonal
mediante el accionamiento de la electrocerradura con los
mandos PED.
Input Configuration (Configuración de la
entrada):
La central se suministra con la posibilidad de Activar/Desactivar
las Entradas del conector CN3 o bien modificar la función,
utilizando la aplicación específica SEAV “BeTech“.
Reset (Restablecimiento):
La central permite restablecer su propia configuración de
fábrica, utilizando la aplicación específica SEAV “BeTech“. Hay
que presionar RESET y la central en ese momento emitirá un
pitido de confirmación.
Diagnostics (Diagnósticos):
La central permite controlar en tiempo real, utilizando la
aplicación específica SEAV “BeTech“, el estado de todas las
entradas y salidas, el número de radiomandos presentes en la
memoria, el tipo y otras informaciones útiles para el instalador
