HS 2 ist ein Kopfbügelmikrofon mit Stahladerkabel und Spezialstecker. Das
Kondensatormikrofon mit Kugelcharakteristik genügt höchsten Ansprüchen
an Klangqualität und Robustheit. Es ist für Gesang- und Sprachübertragung
in allen Bereichen der Übertragungstechnik geeignet.
씰HS 2 (anthrazit): Art.-Nr. 005336
씰HS 2- (beige): Art.-Nr. 005337
씰HS 2-5 (anthrazit): Art.-Nr. 5002 8 (offenes Kabelende)
씰HS 2- -5 (beige): Art.-Nr. 5002 9 (offenes Kabelende)
Merkmale
씰Der Frequenzgang ist optimiert für Nahbesprechung. Feintuning ist
durch Zubehör möglich.
씰Weitgehend unempfindlich gegen Schweißeintritt durch den Einsatz
der patentierten Tandemmembrane. Diese Konstruktion besteht aus
zwei Einzelmembranen, je eine auf jeder Seite des Membranringes.
Die untere ist elektrisch aktiv und bildet mit der Gegenelektrode den
kapazitiven Schallwandler. Die obere Membrane ist passiv und dichtet
das Mikrofon gegen Schweiß ab. Die dauerhafte Abdichtung zum
Gehäuse wird durch einen Silikonring gewährleistet.

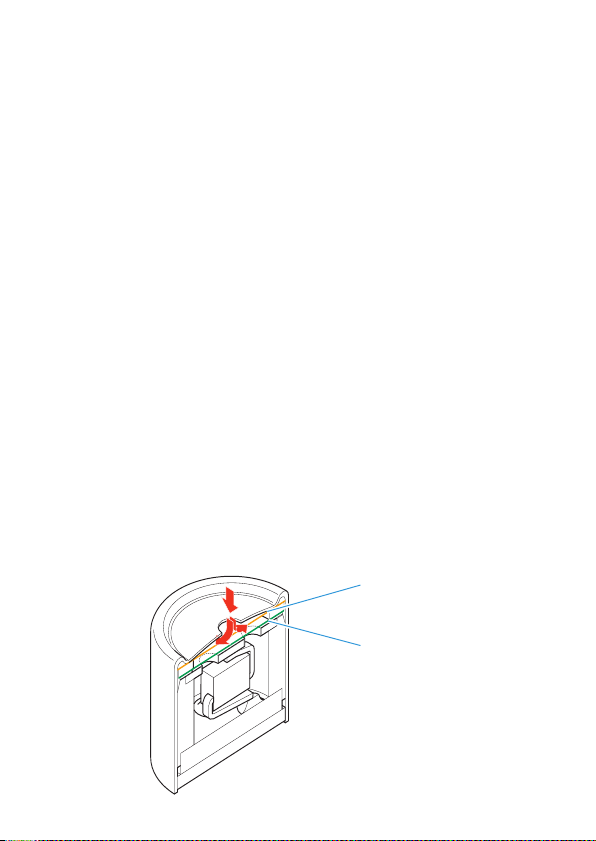

Obere Membrane dichtet ab
Untere Membrane ist
elektrisch aktiv

4
Höhenanhebung durch aufsteckbare Kappen
Im Lieferumfangs Ihres Mikrofons befinden sich zwei unterschiedlich lange
Aufsteckkappen. Mit diesen Kappen lässt sich die Höhenübertragung
beeinflussen.
Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.
Beachten Sie das Frequenzdiagramm auf der Seite 28.
씰Kurze Aufsteckkappe (anthrazit): MZC 2- Art.-Nr. 766 2
씰Kurze Aufsteckkappe (beige): MZC 2- Art.-Nr. 766 3
씰Lange Aufsteckkappe (anthrazit): MZC 2-2 Art.-Nr. 74645
씰Lange Aufsteckkappe (beige): MZC 2-2 Art.-Nr. 74646

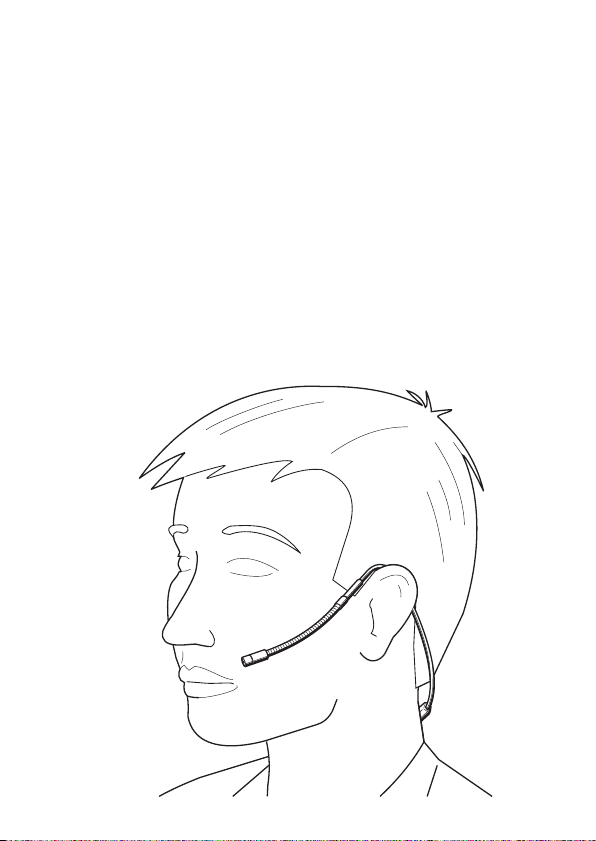

Befestigung des Mikrofones

5

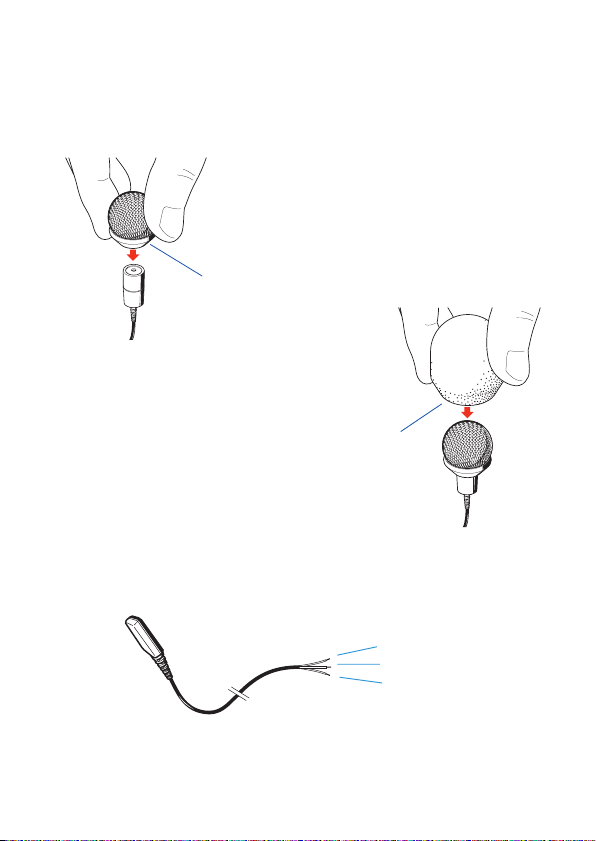

Windschutz
Bei Nahbesprechung und Außenaufnahmen stören Blas- und Wind-
geräusche. Mit den Windschutzkomponenten MZW 2 und MZW 02 wird
dies deutlich vermindert.
Zunächst verwenden Sie bitte den
Windschutz MZW 2. Er vermindert das
Blas- oder Windgeräusch um ca. 20 dB.
Eine weitere Verminderung des Blas-
oder Windgeräusches um 0 dB
erreichen Sie mit dem zusätzlichen
Schaumnetz-Windschutz MZW 02.
MZW 2 und MZW 02 sind als Zubehör
erhältlich.
Kabelbelegung HS 2-5 / HS 2- -5
rot (Signal, +DC)
blau (nicht belegt))
Abschirmung (Masse)
Kabelbelegung für Adaption an 3,5-mm-Klinke oder Spezialstecker
MZW 2
MZW 02

6
Technische Daten
HS 2 HS 2-1
Richtcharakteristik Kugel Kugel
Übertragungsbereich 20-20000 Hz 20-20000 Hz
± 3 dB ± 3 dB
Freifeldleerlauf- 5 mV / Pa 5 mV / Pa
Übertragungsfaktor (1kHz) ± 3 dB ± 3 dB
Nennimpedanz 000 Ω000 Ω
Min. Abschlussimpedanz 4,7 kΩ4,7 kΩ
Ersatzgeräuschpegel
A-bewertet (DIN IEC 651) 26 dB 26 dB
CCIR-bewertet (CCIR 468-1) 39 dB 39 dB
Grenzschalldruckpegel 42 dB 42 dB
Speisung 8 kΩ / 7,5 V 8 kΩ / 7,5 V
Stecker Spezialstecker 3-polig für SK 50 /
SK 250 / SK 50 2
Farbe anthrazit beige
Kabellänge ,6 m ,6 m
Durchmesser des Mikrofons 4,8 mm 4,8 mm
Gewicht (mit Kabel) 34,4 g 34,4 g
Lieferumfang
Bedienungsanleitung
Garantiekarte
MZC 2- (0766 2)
MZC 2-2 (074645)
HS 2-5 HS 2-1-5
Stecker offenes Kabelende
Farbe anthrazit beige
Gewicht (mit Kabel) 29 g 29 g

7
HS 2
The HS 2 is a condenser omni-directional headmic fitted with a steel wire
cable and a special connector. It fulfils the most stringent demands on
sound quality and is extremely rugged. The HS 2 is suitable for both vocal
and speech applications in all areas of live work.
씰HS 2 (anthracite): Cat. No. 005336
씰HS 2- (beige): Cat. No. 005337
씰HS 2-5 (anthracite): Cat. No. 5002 8 (open-ended cable)
씰HS 2- -5 (beige): Cat. No. 5002 9 (open-ended cable)
Features
씰The frequency response curve has been optimised for close-miking.
The treble response can be adapted to different requirements via
accessories.
씰Largely insensitive to penetration of sweat due to the patented
tandem diaphragm. This design comprises two individual diaphragms
installed on both sides of the diaphragm ring. The bottom diaphragm
is electrically active and forms the capacitive electroacoustic transducer
together with the back plate. The top diaphragm is passive and seals
the microphone against sweat. Robust sealing of the housing is

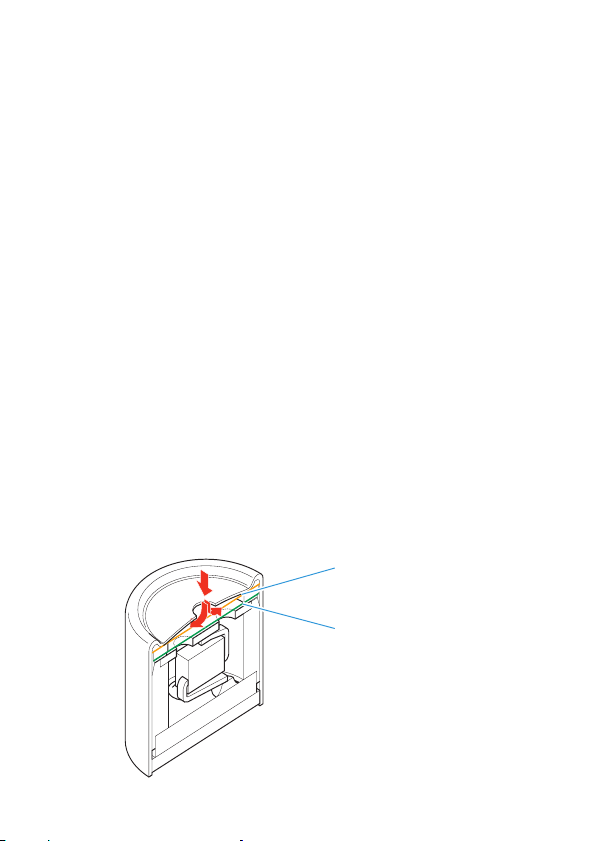

ensured by a silicone ring. top "umbrella" diaphragm
(seals the capsule against
moisture)
bottom (active) diaphragm

8
Adapting the treble response to different requirements
The microphone is suplied with two caps of different lengths. With these
caps you can influence the treble response.
Slide the cap onto the microphone head until it locks into place.
Please refer to the frequency responses curves on page 28.
씰Short cap (anthracite): MZC 2- Cat. No. 766 2
씰Short cap (beige): MZC 2- Cat. No. 766 3
씰Long cap (anthracite): MZC 2-2 Cat. No. 74645
씰Long cap (beige): MZC 2-2 Cat. No. 74646
Attachment of the microphone

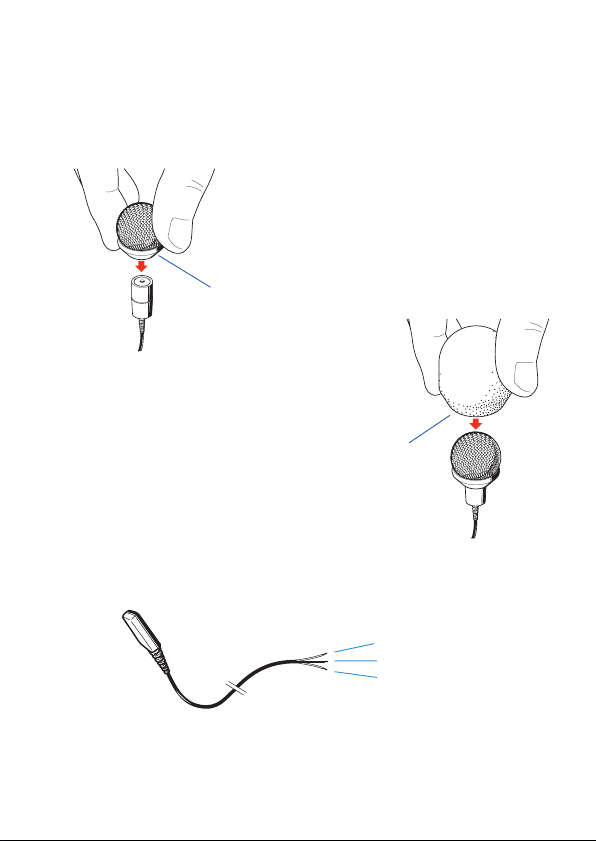

Windshields
Wind noise impairs the quality of outdoor recording and close-miking. The
MZW 2 and MZW 02 windshields considerably reduce the wind noise.
Please first use the MZW 2 windshield.
This windshield reduces the wind noise
by approx. 20 dB.
You may further reduce the wind noise
by 0 dB by using the additional
MZW 02 foam windshield.
MZW 2 and MZW 02 are available as
accessories.
MZW 2
MZW 02
HS 2-5 / HS 2- -5 wiring assignment
red (signal, +DC)
blue (n.c.)
shield (ground)
Wiring assignment for adaptation to 3.5 mm jack plug or special connector.

0
Technical data
HS 2 HS 2-1
Pick-up pattern omni-directional omni-directional
Frequency response 20-20000 Hz 20-20000 Hz
± 3 dB ± 3 dB
Sensitivity 5 mV / Pa 5 mV / Pa
(free field, no load) (1kHz) ± 3 dB ± 3 dB
Nominal impedance 000 Ω000 Ω
Min. terminating impedance 4.7 kΩ4.7 kΩ
Equivalent noise level
A-weighted (DIN IEC 651) 26 dB 26 dB
CCIR-weighted (CCIR 468-1) 39 dB 39 dB
Max. sound pressure level 42 dB 42 dB
Power supply 8 kΩ / 7.5 V 8 kΩ / 7.5 V
Connector 3-pin special connector for SK 50 /
SK 250 / SK 50 2
Colour anthracite beige
Cable length .6 m .6 m
Diametre of the microphone 4.8 mm 4.8 mm
Weight (incl. cable) 34.4 g 34.4 g
Delivery includes:
Instructions for use
Document of warranty
MZC 2- (0766 2)
MZC 2-2 (074645)
HS 2-5 HS 2-1-5
Connector open-ended cable
Colour anthracite beige
Weight (incl. cable) 29 g 29 g

Membrane supérieure
(passive) protège le micro
contre l'humidité
Membrane inférieure
(aktive)
HS 2
Le HS 2 est un micro serre-tête équipé d’un câble en fil d’acier et d’un
connecteur spécial. Ce micro électrostatique à polarisation permanente,
avec directivité omni-directionnelle, satisfait aux critères les plus exigeants
au plan de la qualité sonore et de la robustesse. Destiné à la transmission
de la parole/ du chant dans tous les domaines de la transmission en direct.
씰HS 2 (anthracite): N° Réf. 005336
씰HS 2- (beige): N° Réf. 005337
씰HS 2-5 (anthracite): N° Réf. 5002 8 (câble avec extrémités libres)
씰HS 2- -5 (beige): N° Réf. 5002 9 (câble avec extrémités libres)
Points forts
씰Sa courbe de réponse a été optimisée pour le “close-miking”. Le
registre aigu peut être adapté aux besoins différents au moyen des
accessoires.
씰Particulièrement insensible à l’humidité (transpiration, salive etc.)
grâce à la nouvelle membrane tandem brevetée. Cette membrane est
composée de deux membranes individuelles, situées de chaque côté
d’un anneau support. La membrane inférieure est la membrane active,
l’électrode avant. Avec l’électrode arrière, elle forme le condensateur
constituant le transducteur acoustique d’un micro électrostatique. La
membrane supérieure est passive et sert à protéger le microphone
contre l’humidité. Un anneau en silicone assure une bonne étanchéité
de la capsule.

2
Augmentation des aigus
Le microphone est fourni avec deux capuchons de longueurs differéntes.
Ces capuchons servent à influer le registre aigu.
Mettre le capuchon sur la capsule jusqu’au deuxième cran.
Voir aussi les courbes de réponse, page 28.
씰Capuchon court (anthracite): MZC 2- Cat. No. 766 2
씰Capuchon court (beige): MZC 2- Cat. No. 766 3
씰Capuchon long (anthracite): MZC 2-2 Cat. No. 74645
씰Capuchon long (beige): MZC 2-2 Cat. No. 74646
Fixation du micro

3
Bonnettes
Lors de l’utilisation du micro en extérieur ou avec des distances micro /
lèvres très petites, la prise de son est perturbée par les bruits de vent et les
plosives. Les bonnettes MZW 2 et MZW 02 suppriment ces bruits gênants.
Mettre d’abord la bonnette MZW 2, qui
permet de réduire les bruits de vent et
les plosives de approx. 20 dB.
Les bruits sont encore réduits de 0 dB
avec la bonnette en mousse MZW 02 (à
mettre sur la MZW 2).
Les bonnettes MZW 2 et MZW 02 sont
disponibles en accessoires.
Câblage du câble HS 2-5 / HS 2- -5
rouge (signal, +CC)
bleu (pas racorder)
blindage (masse)
Câblage des fils pour l´adaption á un jack 3,5 mm ou á un connecteur spécial.
MZW 2
MZW 02

4
Caractéristiques techniques
HS 2 HS 2-1
Directivité omni omni
Bande passante 20-20000 Hz 20-20000 Hz
± 3 dB ± 3 dB
Facteur de transmission 5 mV / Pa 5 mV / Pa
à vide (1 kHz) ± 3 dB ± 3 dB
Impédance nominale 000 Ω000 Ω
Impédance mini. de charge 4,7 kΩ4,7 kΩ
Niveau de bruit équivalent
Pondération A (DIN IEC 651) 26 dB 26 dB
Pondération CCIR (CCIR 468-1) 39 dB 39 dB
Niveau de pression
acoustique limite 42 dB 42 dB
Alimentation 8 kΩ / 7,5 V 8 kΩ / 7,5 V
Connecteur connecteur spécial 3 pôles pour SK 50 /
SK 250 / SK 50 2
Couleur anthracite beige
Longueur du câble ,6 m ,6 m
Diamètre du micro 4,8 mm 4,8 mm
Poids (avec câble) 34,4g 34,4 g
Contenu
Notice d’emploi
Document de garantie
MZC 2- (0766 2)
MZC 2-2 (074645)
HS 2-5 HS 2-1-5
Connecteur câble avec extrémités libres
Couleur anthracite beige
Poids (avec câble) 29 g 29 g

La membrana superiore
si chiude ermeticamente
La membrana inferiore è
elettric amente attiva
HS 2
HS 2 è un microfono a cuffia con cavo a fili in acciaio e spina speciale. Il
microfono a condensatore con caratteristica onnidirezionale soddisfa le
più elevate esigenze di qualità del suono e robustezza. Adatto per la
trasmissione di canto e parlato in tutti i campi della tecnica di trasmissione
del suono.
씰HS 2 (antracite): codice art. 005336
씰HS 2- (beige): codice art. 005337
씰HS 2-5 (antracite): codice art. 5002 8 (estremità del cavo aperta)
씰HS 2- -5 (beige): codice art. 5002 9 (estremità del cavo aperta)
Caratteristiche
씰La risposta in frequenza è ottimizzata per la registrazione da vicino.
La sintonizzazione è possibile attraverso accessori.
씰Resistente contro le infiltrazioni di sudore a causa dell’impiego delle
membrane tandem patentate. Questo sistema è costituito da due
membrane distinte. La membrana inferiore è elettricamente attiva e
crea insieme al contro-elettrodo il trasduttore acustico capacitivo. La
membrana superiore è passiva e impermeabilizza il microfono dal
sudore.
L’impermeabilizzazione permanente dell’alloggiamento è garantita
da un anello in silicone.

6
Sollevamento attraverso coperchi innestabili
In dotazione con il vostro microfono trovate due coperchi innestabili di
diversa lunghezza. Con questi coperchi è possibile influire sulla trasmissione
in altezza.
Spingete il coperchio sopra la capsula del microfono fino al secondo
dispositivo d’arresto.
Prestate attenzione al diagramma di frequenza a pagina 28.
씰Coperchio corto (anthracite): MZC 2- Cat. No. 766 2
씰Coperchio corto (beige): MZC 2- Cat. No. 766 3
씰Coperchio lungo (anthracite): MZC 2-2 Cat. No. 74645
씰Coperchio lungo (beige): MZC 2-2 Cat. No. 74646
Fissaggio del microfono

7
Protezione dal vento
In caso di registrazioni a poca distanza e all’esterno i rumori di soffio e
vento creano disturbo. Attraverso i componenti di protezione dal vento
MZW 2 e MZW 02 questi vengono ridotti notevolmente.
Usate prima il dispositivo antivento
MZW 2. Questo riduce i rumori di
soffio e vento di circa 20 dB.
Potete ottenere una ulteriore riduzione
dei rumori di soffio e vento di altri 0 dB
utilizzando il cappuccio antivento di
garza MZW 02.
MZW 2 e MZW 02 sono disponibili come
accessori.
Disposizione dei cavi HS 2-5 / HS 2- -5
rosso (segnale, +DC)
blu (n.c.)
schermatura (massa)
Disposizione dei cavi per l´adattamento alla spina jack da 3,5 mm o alla
spina speciale.
MZW 2
MZW 02

8
Dati tecnici
HS 2 HS 2-1
Caratteristica di direttività omnidirezionale omnidirezionale
Banda di trasmissione 20-20000 Hz 20-20000 Hz
± 3 dB ± 3 dB
Risposta sensibilità 5 mV / Pa 5 mV / Pa
nel campo libero (1kHz) ± 3 dB ± 3 dB
Impedenza nominale 000 Ω000 Ω
Min. impedenza terminale 4,7 kΩ4,7 kΩ
Livello del rumore equivalente
Valutazione A (DIN IEC 651) 26 dB 26 dB
Valutazione CCCIR (CCIR 468-1) 39 dB 39 dB
Livello di pressione sonora limite 42 dB 42 dB
Alimentazione 8 kΩ / 7,5 V 8 kΩ / 7,5 V
Spina Spina speciale a 3 poli per SK 50 /
SK 250 / SK 50 2
Colore antracite beige
Lunghezza cavo ,6 m ,6 m
Diametro del microfono 4,8 mm 4,8 mm
Peso (con cavo) 34,4 g 34,4 g
Volume di fornitura
Istruzioni per l’uso
Scheda di garanzia
MZC 2- (0766 2)
MZC 2-2 (074645)
HS 2-5 HS 2-1-5
Spina estremità del cavo aperta
Colore antracite beige
Peso (con cavo) 29g 29 g

9
La membrana superior
hermetiza
La membrana inferior
está eléctricamente
activa
HS 2
El HS 2 es un micrófono de cabezal con cable de conductores de acero y
clavija especial. El micrófono de condensador con característica esférica,
satisface los más altos requisitos de calidad acústica y solidez. Idóneo para
la transmisión de canto y de voz, así como de tonos instrumentales en todos
los sectores de la técnica de transmisión.
씰HS 2 (antracita): Nº de artículo 005336
씰HS 2- (beige): Nº de artículo 005337
씰HS 2-5 (antracita): Nº de artículo 5002 8 (extremo del cable abierto)
씰HS 2- -5 (beige): Nº de artículo 5002 9 (extremo del cable abierto)
Características
씰La respuesta de frecuencia está optimizada para hablar de cerca. Es
posible una sintonización más precisa mediante accesorios.
씰Prácticamente insensible a la penetración de la transpiración gracias
a la aplicación de la patentada membrana tándem. Esta construcción
se compone de dos membranas únicas; una a cada lado del anillo de
membrana. La inferior es eléctricamente activa y, con el electrodo
opuesto, forma el convertidor acústico capacitativo. La membrana
superior es pasiva y hermetiza el micrófono contra la transpiración. La
estanqueidad permanente con respecto a la caja queda garantizada
mediante un anillo de silicona.

20
Elevación de agudos mediante caperuza enchufable
El volumen de suministro de su micrófono incluye dos caperuzas
enchufables de distintas longitudes. Con estas caperuzaspuede
influenciarse la transmisión de agudos.
Corra la caperuza sobre el cabezal del micrófono hasta el segundo tope.
Observe el diagrama de frecuencia expuestos en la página 28.
씰Caperuza enchufable corta (anthracite): MZC 2- Nº de artículo 766 2
씰Caperuza enchufable corta(beige): MZC 2- Nº de artículo 766 3
씰Caperuza enchufable larga(anthracite): MZC 2-2 Nº de artículo74645
씰Caperuza enchufable larga(beige): MZC 2-2 Nº de artículo74646
Fijación del micrófono
