Sennheiser MKE 2 Gold User manual

BEDIENUNGSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
MKE 2GOLD

2 3
MKE 2GOLD
BEDIENUNGSANLEITUNG
Bedienungsanleitung ............................................................................................... 3
Instructions for use ............................................................................................... 11
Notice d‘emploi ..................................................................................................... 19
Istruzioni per l‘uso ................................................................................................ 27
Instrucciones para el uso ...................................................................................... 35
Gebruiksaanwijzing ............................................................................................... 43

4 5
MKE 2 GOLD
Kondensator-Ansteckmikrofon mit Kugelcharakteristik für höchste Ansprüche an
Klangqualität und Robustheit. Geeignet für Gesang-/Sprachübertragung und
Instrumentenabnahme in allen Bereichen der Übertragungstechnik.
MERKMALE
씰Sehr kleine Abmessungen, damit unauffällige
Befestigung an der Kleidung oder am Körper direkt.
씰Körperschallunempfindlich.
씰Linearer Frequenzgang.
씰Weitgehend unempfindlich gegen Schweißeintritt durch den Einsatz der
patentierten Tandemmembrane. Diese Konstruktion besteht aus zwei
Einzelmembranen, je eine auf jeder Seite des Membranringes. Die untere ist
elektrisch aktiv und bildet mit der Gegenelektrode den kapazitiven
Schallwandler. Die obere Membrane ist passiv und dichtet das Mikrofon
gegen Schweiß ab. Die dauerhafte Abdichtung zum Gehäuse wird durch
einen Silikonring gewährleistet. Da die Membranen sehr klein und sehr dünn
(nicht einmal 1 µm) sind, fällt es akustisch nicht ins Gewicht, daß sie aus
unterschiedlichenMaterialiensind,sieschwingeninweitemFrequenzbereich
wie bei einem Tandem.
HÖHENANHEBUNG DURCH AUFSTECKBARE KAPPEN
Im Lieferumfang Ihres Mikrofons finden Sie zwei unterschiedlich lange
Aufsteckkappen. Mit diesen Kappen läßt sich die Höhenanhebung beeinflussen.
Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.

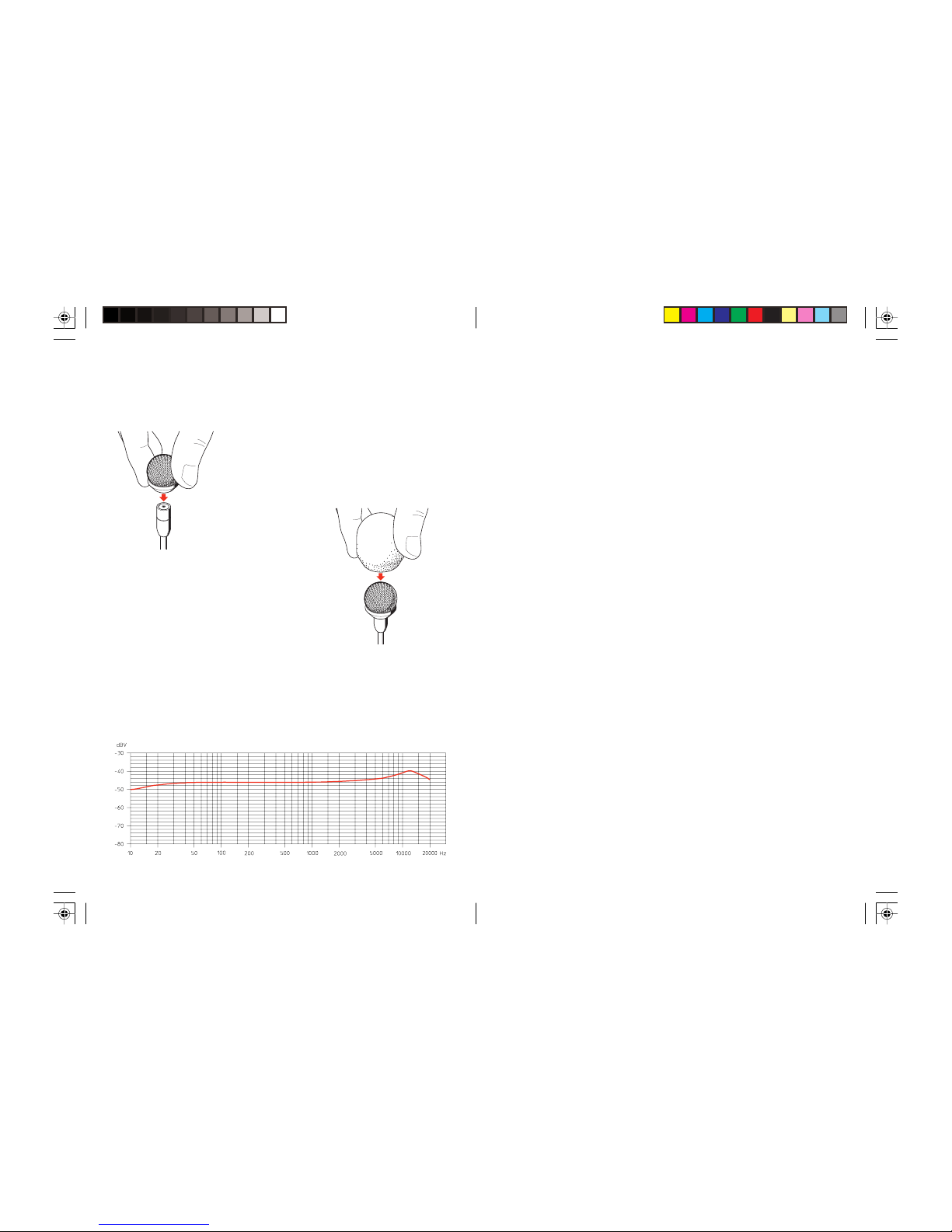

Beachten Sie die Frequenzdiagramme auf den Seiten 50 bis 51.
씰Kurze Aufsteckkappe: MZC2-1 Art. Nr. 76612
씰Lange Aufsteckkappe: MZC2-2 Art. Nr. 74645
SCHMINKSCHUTZ
Wenn Sie Ihr MKE 2 GOLD am Körper
befestigen und überschminken möchten,
schützen Sie es bitte mit dem Schminkschutz.
Er wird einfach über das Mikrofon (mit
oder ohne Aufsteckkappe) geschoben und
verhindert, daß Schminke in die Gaze
eindringt. Erst kurz vor dem Auftritt
entfernen Sie den Schminkschutz wieder.
Der Schminkschutz ist als Zubehör
erhältlich.

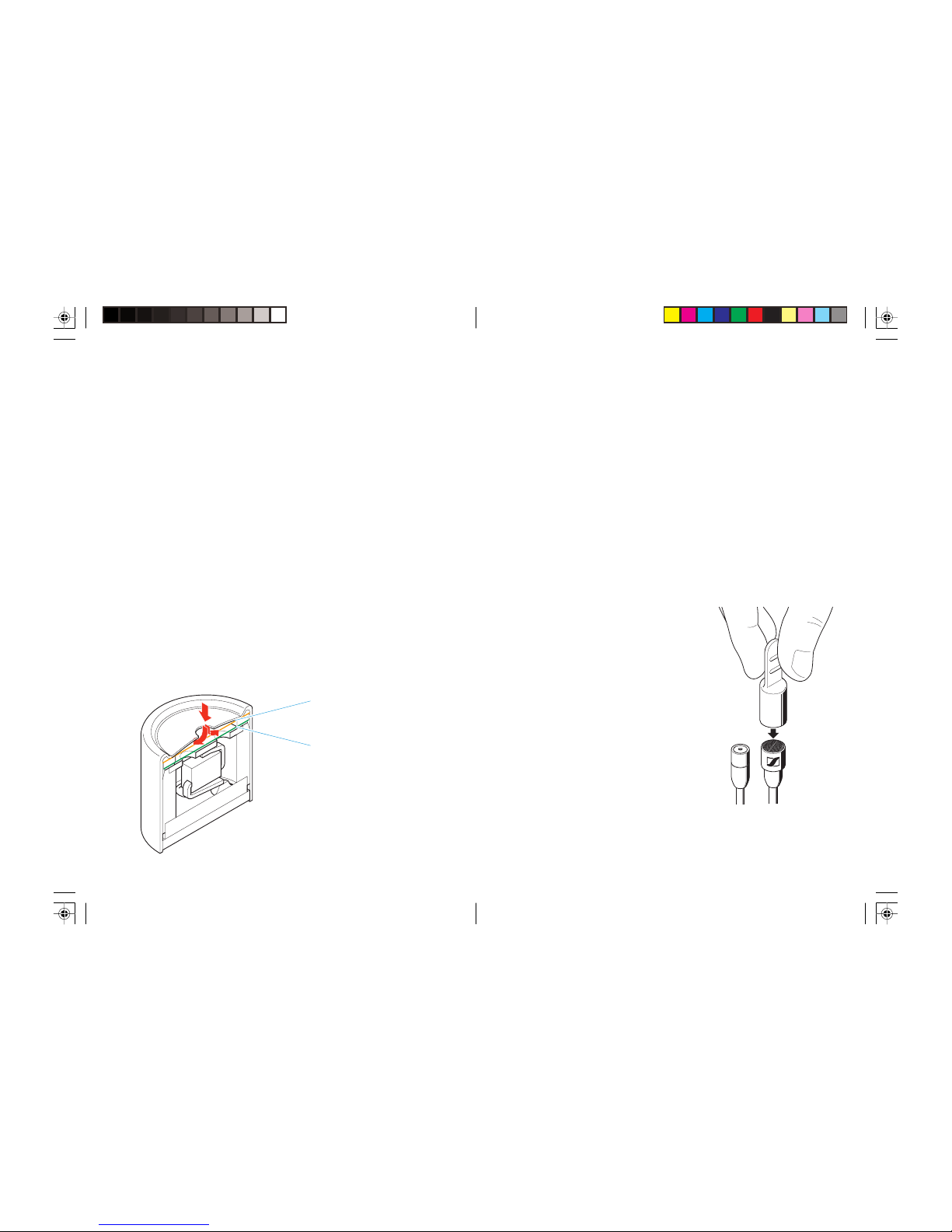

Obere Membrane zur Abdichtung
Untere Membrane als Gegenelektrode
des Schallwandlers.

6 7
BEFESTIGUNG DES MIKROFONES

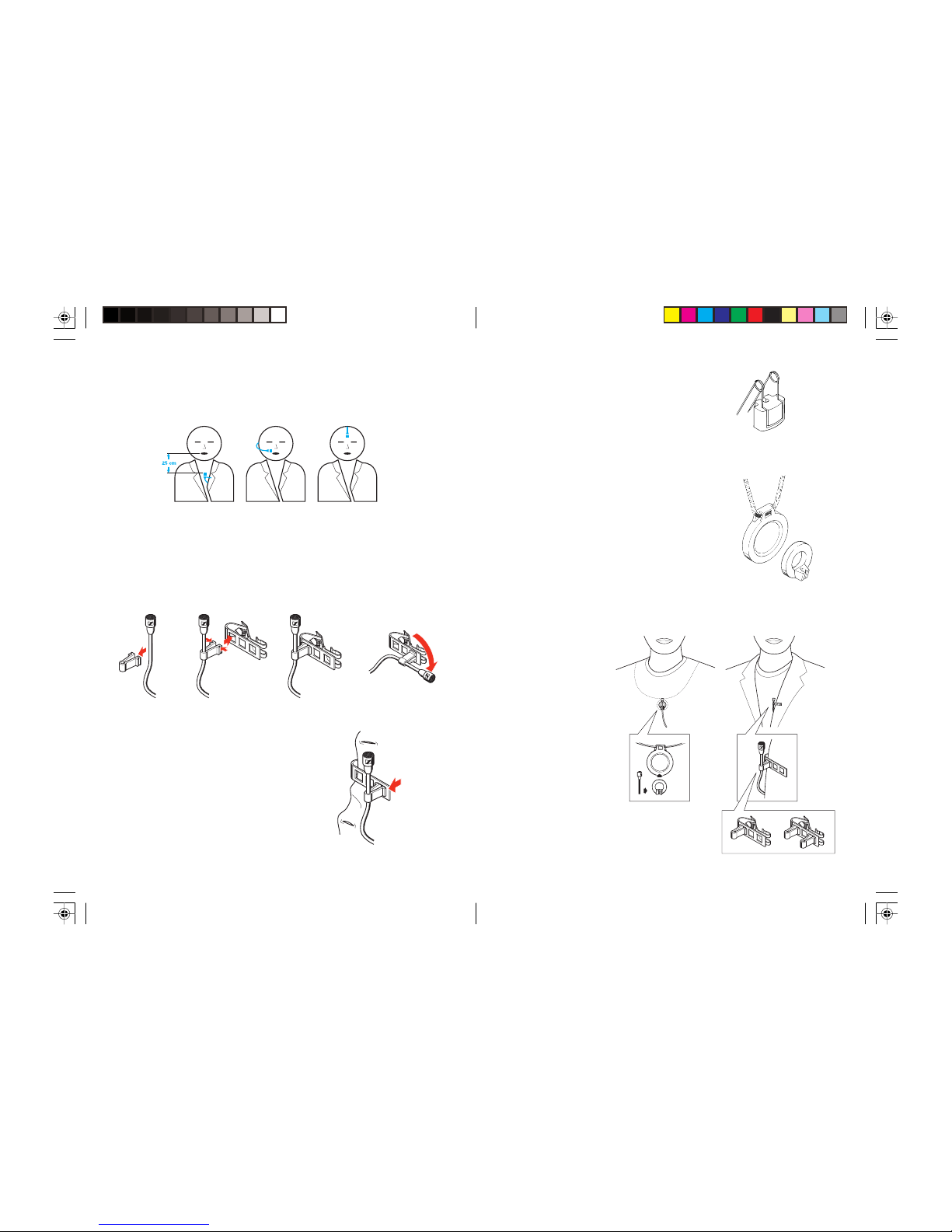

Je nach Einsatzbereich können Sie das MKE 2 GOLD unterschiedlich an der
Kleidung oder am Körper befestigen.
BEFESTIGUNG AN DER KLEIDUNG
Mit der Klammer MZQ 02 GOLD befestigen Sie das Mikrofon am Revers, an der
Kravatte, am Blusenkragen, an der Knopfleiste etc. Sie können die Mikrofon-
halterung in der Klammer in 90-Grad-Schritten drehen.
Für dünne Stoffe (z.B. Seide) verwenden Sie
bitte die äußere Halterung, dort ist die
Andruckkraft der Klammer am höchsten.
Wenn es der Kleiderstoff erlaubt, können
Sie das Mikrofon mit der Anstecknadel
MZS 2 befestigen. Diese Befestigung ist
mechanisch stark belastbar. Sie bietet sich
außerdem an, wenn an der Kleidung keine
Aufschläge oder Kanten sind, an denen die
Klammer MZQ 2 Halt findet.
Mit der zweiteiligen Magnethalterung
MZM 10 und MZM 2 haftet das Mikrofon
unsichtbar auf der Kleidung. Oft reicht die
Reibungskraft des Kleiderstoffes aus, daß
das Mikrofon nicht verschoben wird. Bei
glatten Stoffen wird von hinten zusätzlicher
Halt durch die beiliegende Umhängeschnur
gegeben.
ANWENDUNGSBEISPIELE

8 9
WINDSCHUTZ
Bei Nahbesprechung und Außenaufnahmen stören Blas- und Windgeräusche. Mit
denWindschutzkomponentenMZW2undMZW02 wird dies deutlichvermindert.
Zunächst verwenden Sie bitte den
Windschutz MZW 2. Er vermindert das
Blas- oder Windgeräusch ca. maximal 20 dB.
Eine weitere Verminderung des Blas- oder
Windgeräusches um 10 dB erreichen Sie mit
dem zusätzlichen Schaumnetz-Windschutz
MZW 02.
MZW 2 und MZW 02 sind als Zubehör
erhältlich.
FREQUENZGANG DES MIKROFONS MKE 2 GOLD IM FREIFELD
MKE 2 GOLD - TECHNISCHE DATEN UND LIEFERUMFANG IM VERGLEICH
MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD
Richtcharakteristik Kugel Kugel Kugel Kugel Kugel Kugel Kugel
Übertragungsbereich 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB
Freifeldleerlauf- 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
Übertragungsfaktor (1kHz) ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Nennimpedanz 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω
Min. Abschlußimpedanz 4,7 KΩ4,7 KΩ4,7 KΩ4,7 KΩ1 KΩ4,7 KΩ4,7 KΩ
Ersatzgeräuschpegel
A-bewertet (DIN IEC 651) 26dB 26dB 26 dB 26 dB 27dB 26 dB 26 dB
CCIR-bewertet (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB
Grenzschalldruckpegel 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB
Speisung aus Sender aus Sender aus Sender aus Sender aus K6/K6P offenes offenes
SK 2012 SK 2012 SK 3063-U SK 3063-U Speisemodul Kabelende Kabelende
Stecker Mikrodot Mikrodot Lemo-Stecker Lemo-Stecker Sonderstecker - -
4-polig 4-polig System K6
Farbe anthrazit beige anthrazit beige anthrazit anthrazit beige
Kabellänge 1,6 m 1,6 m 1,6 m 1,6 m 3 m 4 m 4 m
Durchmesser des Mikrofons 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm
Gewicht (ohne Stecker + Kabel) 1g1g1g1g1g1g1g
im Lieferumfang des Mikrofons:
Aufsteckkappe MZC 2-1 1111111
Aufsteckkappe MZC 2-2 1111111
Bedienungsanleitung 1111111

10 11
MKE 2GOLD
INSTRUCTIONS FOR USE

12 13
top sealing diaphragm
bottom diaphragm –the back plate
of the electroacoustic transducer.
MKE 2 GOLD
Condensor clip-on microphone with omnidirectional characteristic for top sound-
quality and robustness requirements. Suitable for vocal transmission, close-up
miking, and miking of instruments in all fields of live sound transmission.
CHARACTERISTICS
씰Extremely small size, i.e. unobtrusive attachment to articles of clothing or the body.
씰Insensitive to structure-borne noise.
씰Linear frequency response.
씰Largely insensitive to penetration of sweat due to the patented tandem
diaphragm. This design comprises two individual diaphragms installed on
both sides of the diaphragm ring. The bottom diaphragm is electrically active
and forms the capacitive electroacoustic transducer together with the back
plate. The top diaphragm is passive and seals the microphone against sweat.
Robust sealing of the housing is ensured by a silicone ring. Since the
diaphragms are extremely small and thin (less than 1 µm), the fact that they
are made of different materials does not influence their acoustic properties –
over a wide frequency range, these diaphragms oscillate like a tandem.
HIGH-NOTE EMPHASIS
Your microphone is delivered with two slip-on caps of different lengths. You may
use these caps for high-note emphasis.
Slip the cap on the head of the microphone until it locks into place.
Please refer to the frequency diagrams on the pages 50 and 51.
씰Short slip-on cap: MZC2-1 Cat. no. 76612
씰Long slip-on cap: MZC2-2 Cat. no. 74645
MAKEUP PROTECTION
Please protect your MKE 2 GOLD by
means of the makeup protection, if you
attach your MKE 2 GOLD to your body
and want to put on makeup. The makeup
protection is easy to install: just slip it on the
microphone (with or without slip-on cap).
The makeup protection prevents makeup
from penetrating into the gauze. Remove the
makeup protection shortly before you enter
the stage.
The makeup protection is available as
accessory.

14 15
ATTACHMENT OF THE MICROPHONE
Depending on the field of application, you may attach the MKE 2 GOLD in
different ways to either articles of clothing or your body.
ATTACHMENT TO ARTICLES OF CLOTHING
You may use the MZQ 2 GOLD clip to attach the microphone to your lapel, tie,
collar, a button hole, etc. You may rotate the microphone holder in the clip in steps
of 90°.
For thin clothes (e.g. silk), please use the
outer hole where the clip’s contact pressure
is the highest.
You may also use the MZS 2 pin to attach
the microphone to articles of clothing made
of fabric that will not be damaged by the
pin. The pin attachment withstands high
mechanical loads and is also a very
convenient solution, if the articles of
clothing do not have collars or edges to
which the MZQ 2 clip can be attached.
The MZM 10 and MZM 2 magnetic clips
can be used for unobtrusive attachment of
the microphone to articles of clothing. The
frictional force between the microphone and
the fabric is often sufficient to ensure that
the microphone is not displaced. For smooth
and soft clothes, the neckstrap (included)
ensures that the microphone is not displaced
from its proper position.
EXAMPLES OF USE

16 17
WIND-SHIELDS
Wind noise impairs the quality of outdoor recording and close-up miking. The
MZW 2 and MZW 02 wind-shields considerably reduce the wind noise.
Please install the MZW 2 wind-shield, first.
This wind-shield reduces the wind noise by a
maximum of 20 dB.
You may further reduce the wind noise by
10 dB by means of the additional MZW 02
foam-net wind-shield.
MZW 2 and MZW 02 are available as
accessories.
FREEFIELD FREQUENCY-RESPONSE
MKE 2 - TECHNICAL DATA IN COMPARISON
MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD
Directional characteristic omni-directional omni-directional omni-directional omni-directional omni-directional omni-directional omni-directional
Transmission range 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB
Free-field open-circuit 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
sensitivity (1kHz) ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB
Rated impedance 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω
Min. terminating impedance 4.7 KΩ4.7 KΩ4.7 KΩ4.7 KΩ1 KΩ4.7 KΩ4.7 KΩ
Equivalent noise level
A-weighted (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB 27 dB 26 dB 26 dB
CCIR-weighted (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB
Sound pressure level limit 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB
Feed via SK 2012 via SK 2012 via SK 3063-U via SK 3063-U via K6/K6P open-ended open-ended
transmitter transmitter transmitter transmitter powering modul cable cable
Plug Microdot Microdot 4-pin Lemo 4-pin Lemo special connector - -
for system K6
Colour anthracite beige anthracite beige anthracite anthracite beige
Cable length 1.6 m 1.6 m 1.6 m 1,6 m 3 m 4 m 4 m
Diameter of the microphone 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm 4.8 mm
Weight (without plug+cable) 1g1g1g1g1g1g1g
Delivery includes:
MZC 2-1 slip-on cap 1111111
MZC 2-2 slip-on cap 1111111
Operating instructions 1111111

18 19
MKE 2GOLD
NOTICE D‘EMPLOI

20 21
MKE 2 GOLD
Micro-cravate électrostatique à polarisation permanente, avec directivité omni-
directionelle, satisfaisant aux critères les plus exigeants au plan de la qualité sonore
et de la robustesse. Destiné à la transmission de la parole / du chant et à la prise de
son instrumental dans tous les domaines de la transmission en direct.
POINTS FORTS
씰Micro de très faibles dimensions, fixation presque invisible aux vêtements ou
directement sur la tête
씰Insensible aux bruits mécaniques
씰Courbe de réponse linéaire
씰Particulièrement insensible à l’humidité (transpiration, salive etc.) grâce à la
nouvelle membrane tandem brevetée. Cette membrane est composée de
deux membranes individuelles, situées de chaque côté d’un anneau support.
La membrane inférieure est la membrane active, l’électrode avant. Avec
l’électrode arrière, elle forme le condensateur constituant le transducteur
acoustique d’un micro électrostatique. La membrane supérieure est passive
et sert à protéger le microphone contre l’humidité. Un anneau en silicone
assure une bonne étanchéité de la capsule. Comme ces membranes sont très
petites et très minces (> 1 µm), il n’est pas important qu’elles soient faites de
matériaux différents ; dans une plage de fréquence étendue, elles oscillent
ensemble comme un tandem.
Membrane supérieure :
étanchéitédu micro
Membrane inférieure :
l’électrode avant du transducteur
acoustique
AUGMENTATION DES AIGUS
Le MKE 2 GOLD est livré avec deux capuchons de longueur différente qui servent
à augmenter les aigus.
Mettre le capuchon sur la capsule jusqu’au deuxième cran.
Voir aussi les courbes de réponse aux pages 50 et 51.
씰Capuchon court : MZC2-1 N°réf. 76612
씰Capuchon long : MZC2-2 N°réf. 74645
PROTECTION MAQUILLAGE
Si vous désirez fixer le MKE 2 GOLD sur la
tête et le dissimuler par du maquillage,
veuillez protéger le microphone avec la
potection maquillage. Cette protection est
mise sur le micro (avec ou sans capuchon) et
évite que du maquillage puisse entrer dans
la grille du microphone. Enlever la
protection juste avant l’entrée en scène.
Le potection maquillage est
disponible comme accessoire.

22 23
FIXATION DU MICRO
Selon votre application, vous pouvez fixer le MKE 2 GOLD aux vêtements,
l’utiliser avec un support serre-tête ou le fixer directement sur la tête.
FIXATION AUX VETEMENTS
La pince crocodile MZQ 02 GOLD permet de fixer le microphone sur un revers,
une cravate, un col, une boutonnière etc. La pince possède une fixation du micro
qui peut être tournée par pas de 90°.
Pour les tissus légers (ex: soie) utiliser le
trou, à l’extrémité de la pince, où la pression
est maximum.
Quand le tissu des vêtements le permet – et
en particulier quand il n’y a pas de revers
etc. – vous pouvez également utiliser
l’épingle-broche MZS 2. Elle est très robuste
et garantit une parfaite fixation.
Le set de fixation magnétique MZM 10 et
MZM 2 permet de fixer le microphone sans
percer le tissu. Souvent, la force de
frottement du tissu est suffisante pour tenir
le micro en place. En cas de tissus lisses, la
cordelette incluse offre une autre possibilité
de support.
EXEMPLES D’APPLICATION

24 25
MKE 2 - VUE SYNOPTIQUE DES CARACTÉRISTIQUES TECHNIQUES
MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD
Directivitéomni omni omni omni omni omni omni
Bande passante 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB
Facteur de transmission 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
en champ libre (1kHz) ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Impédance nominale 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω
Impédance terminale min. 4,7 kΩ4,7 kΩ4,7 kΩ4,7 Ω1 kΩ4,7 kΩ4,7 kΩ
Niveau de bruit équivalent
Pondération A (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB 27dB 26 dB 26 dB
Pondération CCIR (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB
Niveau de pression
acoustique limite 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB
Alimentation par émetteur par émetteur par émetteur par émetteur par poignée fils fils
SK 2012 SK 2012 SK 3063-U SK 3063-U d‘alimentation épanouis épanouis
K6 / K6P
Fiche Mikrodot Mikrodot fiche Lemo fiche Lemo fiche spéciale - -
4 pôles 4 pôles système K6
Couleur anthracite beige anthracite beige anthracite anthracite beige
Longueur du câble 1,6 m 1,6 m 1,6 m 1,6 m 3 m 4 m 4 m
Diamètre du micro 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm
Poids (sans fiche ni câble) 1g1g1g1g1g1g1g
Accessoires
Capuchon court MZC 2-1 1111111
Capuchon long MZC 2-2 1111111
Notices d’emploi 1 1 1 1 1 1 1
BONNETTES
Lors de l’utilisation du micro en extérieur ou avec des distances micro / lèvres très
petites, la prise de son est perturbée par les bruits de vent et les plosives. Les
bonnettes MZW 2 et MZW 02 suppriment ces bruits gênants.
Mettre d’abord la bonnette MZW 2, qui
permet de réduire les bruits de vent et les
plosives de 20 dB max.
Les bruits sont encore réduits de 10 dB avec
la bonnette en mousse MZW 02 (à mettre
sur la MZW 2).
Les bonnettes MZW 2 et MZW 02 sont
disponibles comme accessoires.
COURBE DE REPONSE DU MICROPHONE MKE 2 GOLD EN CHAMP LIBRE

26 27
MKE 2GOLD
ISTRUZIONI PER L’USO

28 29
MKE 2 GOLD
Microfono con clip munito di condensatore con caratteristica onnidirezionale per
le più elevate esigenze di qualità del suono e robustezza. Adatto per la trasmissione
di canto / parlato e registrazioni strumentali in tutti i campi della tecnica di
trasmissione del suono.
CARATTERISTICHE
씰Dimensioni estremamente ridotte permettono di fissare il microfono ai vestiti
o direttamente al corpo senza dare nell’occhio
씰Insensibilità alle vibrazioni del corpo
씰Risposta in frequenza lineare
씰Resistentecontro le infiltrazioni di sudoreacausa dell’impiego delle membrane
tandem patentate. Questo sistema è costituito da due membrane distinte. La
membrana inferiore è elettricamente attiva e crea insieme al contro-elettrodo
il trasduttore acustico capacitivo. La membrana superiore è passiva e
impermeabilizza il microfono dal sudore. L’impermeabilizzazione è garantita
da un anello in silicone. Dato che le membrane sono molto piccole e sottili
(neanche 1 µm) la diversità dei materiali non ha rilevanza ai fini dell’acustica.
Le membrane oscillano nella larga gamma di frequenza come un tandem.
Membrana superiore
per l’impermeabilizzazione
Membrana inferiore come
contro-elettrodo del trasduttore acustico.
SOLLEVAMENTO ATTRAVERSO COPERCHI INNESTABILI
In dotazione con il Vostro microfono trovate due coperchi applicabili di diversa
lunghezza. Con questi coperchi si può sollevare il microfono.
Spingete il coperchio sopra la capsula del microfono fino al secondo
dispositivo d’arresto.
Prestate attenzione ai diagrammi di frequenza a pagina 50 e 51.
씰Coperchio corto: MZC2-1 Codice art. 76612
씰Coperchio lungo: MZC2-2 Codice art. 74645
PROTEZIONE DAL TRUCCO
Se volete fissate il Vostro MKE 2 GOLD sul
corpo e applicare sopra il trucco dovete
proteggerlo con il dispositivo di protezione
dal trucco. Questo viene semplicemente
infilato sopra il microfono (con o senza
coperchio) ed evita che il trucco otturi la
garza. Eliminatelo solo poco prima
dell’entrata in scena.
Il dispositivo di protezione dal trucco è
disponibile come accessorio.

30 31
FISSAGGIO DEL MICROFONO
In base alle necessità di impiego potete fissare il MKE 2 GOLD in diversi modi ai
vestiti o al corpo.
FISSAGGIO AI VESTITI
Con la clip MZQ 02 GOLD potete fissare il microfono al risvolto, alla cravatta, al
collettodellacamicia,all’abbottonaturaedaltro. Il gancio di fissaggio del microfono
all’interno della clip può essere ruotato a passi di 90 gradi.
Per tessuti molto sottili (p.e. seta) usata la
parte esterna della clip dove la forza di
pressione è maggiore.
Se il tessuto del Vostro vestito lo permette
potete fissare il microfono con lo spillo per
appuntare MZS 2. Questo fissaggio è molto
resistente alle sollecitazioni meccaniche. E’
indicato soprattutto quando il vestito non ha
risvolti o bordi ai quali si può fissare la clip
MZQ 2.
Con il supporto magnetico MZM 10 e
MZM 2 il microfono aderisce in modo
invisibile ai vestiti. Spesso la forza d’attrito
della stoffa è sufficiente per evitare
spostamenti dello stesso. In caso di tessuti
lisci si utilizza come supporto aggiuntivo la
corda da indossare come una collana.
ESEMPI D’IMPIEGO

32 33
MKE 2 - DATI TECNICI IN CONFRONTO
MKE 2 ... -2R GOLD -2R-3 GOLD -4 GOLD -4-3 GOLD -60 GOLD -5 GOLD -5-3 GOLD
Caratteristica di direttivitàomnidirezionale omnidirezionale omnidirezionale omnidirezionale omnidirezionale omnidirezionale omnidirezionale
Band di trasmissione 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB ±3 dB
Risposta sensibilità5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
nel campo libero (1kHz) ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Impedenza nominale 1000 Ω1000 Ω1000 Ω1000 Ω200 Ω1000 Ω1000 Ω
Min. impedenza terminale 4,7 KΩ4,7 KΩ4,7 KΩ4,7 Ω1 KΩ4,7 KΩ4,7 KΩ
Livello del rumore equivalente
Valutazione A (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB 27 dB 26 dB 26 dB
Valutazione CCCIR (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB 40 dB 39 dB 39 dB
Livello di pressione sonora limite 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB 142 dB
Alimentazione da trasmettitore da trasmettitore da trasmettitore da trasmettitore da modulo EstremitàEstremità
SK 2012 SK 2012 SK 3063-U SK 3063-U alimentazione libera cavo libera cavo
K6/K6P
Spina Mikrodot Mikrodot Spina Lemo Spina Lemo Spina speziale - -
a 4 poli a 4 poli sistema K6
Colore antracite beige antracite beige antracite antracite beige
Lunghezza cazo 1,6 m 1,6 m 1,6 m 1,6 m 3 m 4 m 4 m
Diametro del microfono 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm 4,8 mm
Peso (senza spina + cavo) 1g1g1g1g1g1g1g
Volume di fornitura
Coperchio corto MZC 2-1 1111111
Coperchio lungo MZC 2-2 1111111
Istruzioni per l’uso 1111111
PROTEZIONE DAL VENTO
In caso di registrazioni a poca distanza e all’esterno i rumori di soffio e vento creano
disturbo. Attraverso i componenti di protezione dal vento MZW2 e MZW 02
questi vengono ridotti notevolmente.
Usate prima il dispositivo antivento MZW 2.
Questo riduce i rumori di soffio e vento di
circa 20 dB.
Potete ottenere un ulteriore riduzione dei
rumori di soffio e vento di altri 10 dB
utilizzando il cappuccio antivento di garza
MZW02.
MZW 2 e MZW 02 sono disponibile come
accessori.
OFONO MKE 2 GOLD NEL CAMPO LIBERO

34 35
MKE 2GOLD
INSTRUCCIONES PARA EL USO

36 37
Membrana superior para hermetizar
Membrana inferior como electrodo
opuesto al convertidor acústico
MKE 2 GOLD
Micrófono enchufable de condensador con característica esférica para los más altos
requisitos a la calidad acústica y solidez. Idóneo para la transmisión de canto y voz
así como tonos instrumentales en todos los sectores de la técnica de transmisión.
CARACTERÍSTICAS
씰Dimensiones muy reducidas; por lo mismo, discreta fijación a la ropa o
directamente el cuerpo.
씰Insensible a los ruidos del cuerpo.
씰Desarrollo lineal de la frecuencia.
씰Prácticamente insensible a la penetración de la transpiración gracias a la
aplicación de la patentada membrana tándem. Esta construcción se compone
de dos membranas únicas; una a cada lado del anillo de membrana. La
inferior es eléctricamente activa y, con el electrodo opuesto, forma el
convertidoracústico capacitativo. La membrana superiores pasiva y hermetiza
el micrófono contra la transpiración. La estanqueidad permanente con
respecto a la caja queda garantizada mediante un anillo de silicona. Puesto
que las membranas son muy diminutas y muy finas (no alcanzan 1 µm de
grosor) no puede apreciarse acústicamente que son de diferentes materiales;
vibran en una amplia gama de frecuencia como una tándem.
ELEVACIÓN DE AGUDOS MEDIANTE CAPERUZA ENCHUFABLE
Su micrófono incluye dos caperuzas enchufables de diferente longitud. Con las
mismas puede influenciarse la elevación de los tonos agudos.
Corra la caperuza sobre el cabezal del micrófono hasta el segundo tope.
Observe los diagramas de frecuencia expuestos en las páginas 50 y 51.
씰Caperuza enchufable corta: MZC2-1 Art. Nº 76612
씰Caperuza enchufable larga: MZC2-2 Art. Nº 74645
PROTECCIÓN CONTRA
PRODUCTOS DE COSMÉTICA
Siempre que quiera fijar su MKE 2 GOLD
directamente al cuerpo y desee maquillarse,
protéjalo con la funda protectora contra
maquillajes. Ésta se cala sencillamente sobre
el micrófono (con o sin caperuza enchufable)
e impide que el maquillaje penetre en la
gasa. Retire la funda protectora contra
maquillajes sólo poco antes de la actuación.
La funda protectora contra maquillajes
puede adquirirse como accesorio.

38 39
FIJACIÓN DEL MICRÓFONO
Según fuese la aplicación, puede fijar el MKE 2 GOLD distintamente a la ropa o
al cuerpo.
FIJACIÓN A LA ROPA
Con la pinza MZQ 02 GOLD puede fijar el micrófono a la solapa, a la corbata, al
cuello de la blusa, al dobladillo de la botonadura, etc. El soporte del micrófono en
la pinza puede girarse en pasos de 90 grados.
Para tejidos finos (p. ej. seda) sîrvase usar el
soporte exterior; aquî es mayor la fuerza de
comprensión de la pinza.
Siempre que el tejido lo permita, también
puede fijar el micrófono con la aguja MZS 2.
Esta fijación es muy resistente a las cargas
mecánicas. Además, es particularmente
práctica cuando la ropa no tiene dobladillos
o bordes en los que la pinza MZQ 2 no
encuentra asiento.
Con el soporte magnético de dos piezas
MZM 10 y MZM 2, el micrófono se fija a la
ropa de forma invisible. Con frecuencia
basta la fuerza de fricción del tejido para que
el micrófono no se desplace. En el caso de
tejidos lisos se presta sujeción adicional
desde la parte trasera mediante el cordón
adjunto para colgar del cuello
EJEMPLOS DE APLICACIÓN
