Shini SHD Series User manual

SHD
斗干燥机
Standard”HopperDryer
期：2014 年12 月
版本：Ver.B
Date:Dec,2014
Version: Ver.B

3(111)
目录 Content
1. 安装 ................................................................................................................9
1.1 直接安装型 ..............................................................................................9
1.2 脚架安装型 ............................................................................................10
2. 安全规则 .......................................................................................................10
2.1 安全标志................................................................................................10
3. 电源 ..............................................................................................................11
4. 电源连接 .......................................................................................................11
5. 干燥机的测试................................................................................................11
6. 控制面板及操作 ............................................................................................12
6.1 控制面板................................................................................................12
6.1.1 面板操作 ......................................................................................12
6.1.2 温度设定 ......................................................................................12
6.2 干燥机附定时器控制面板.......................................................................14
6.2.1 面板操作 ......................................................................................14
6.2.2 定时设定 ......................................................................................14
6.3 安装排风旋风器/排风空气滤清器...........................................................15
6.4 安装吸料盒 ............................................................................................16
6.5 安装风机入口过滤器..............................................................................17
6.6 安装热风回收器.....................................................................................17
7. 维护与保养 ...................................................................................................19
7.1 风机.......................................................................................................19
8. 常见故障及其排除.........................................................................................19
9. 干燥机外形尺寸 ............................................................................................20
10. 规格表...........................................................................................................21
11. 干燥机零件图................................................................................................23
11.1系统机构图 (SHD-12~75).....................................................................23
11.2零件明细表 (SHD-12~75).....................................................................24
11.3系统机构图 (SHD-100~150).................................................................25
11.4零件明细表 (SHD-100~150).................................................................26

4(111)
11.5系统机构图 (SHD-200~300).................................................................27
11.6零件明细表 (SHD-200/200-H)...............................................................28
11.7零件明细表 (SHD-300).........................................................................29
11.8系统机构图 (SHD-400~600).................................................................30
11.9零件明细表 (SHD-400~600).................................................................31
11.10 系统机构图 (SHD-800~1000)......................................................32
11.11 零件明细表 (SHD-800~1000)......................................................33
12. 干燥机系列电控接线图..................................................................................34
12.1功率，线径，电流 (400V).....................................................................34
12.2主电路图 SHD-12~1000(400V)............................................................35
12.3控制电路图 SHD-12~1000 (400V).........................................................36
12.4控制电路图 SHD-12T~1000T(400V)....................................................37
12.5组件布置及端子接线图 (SHD-12~1000)( 400V)....................................38
12.6组件布置及端子接线图 (SHD-12T~1000T)(400V)................................39
12.7电气组件明细 (SHD-12~1000400V)....................................................40
12.7.1 电气组件明细表 (SHD-12)(400V).........................................40
12.7.2 电气组件明细表 (SHD-25)(400V).........................................40
12.7.3 电气组件明细表 (SHD-50)(400V).........................................41
12.7.4 电气组件明细表 (SHD-75)(400V).........................................41
12.7.5 电气组件明细表 (SHD-100)(400V).........................................42
12.7.6 电气组件明细表 (SHD-150)(400V).........................................42
12.7.7 电气组件明细表 (SHD-200)(400V).......................................43
12.7.8 电气组件明细表 (SHD-300)(400V).......................................43
12.7.9 电气组件明细表 (SHD-400)(400V).......................................44
12.7.10 电气组件明细表 (SHD-500)(400V).......................................44
12.7.11 电气组件明细表 (SHD-600)(400V).......................................45
12.7.12 电气组件明细表 (SHD-800)(400V).......................................45
12.7.13 电气组件明细表 (SHD-1000)(400V).....................................46
12.8功率，线径，电流 (230V).....................................................................47
12.9主电路图 SHD-12~1000(230V)............................................................48
12.10 控制电路图 SHD-12~1000 (230V)...............................................49
12.11 控制电路图 SHD-12T~1000T(230V)...........................................50
12.12 组件布置及端子接线图 (SHD-12~1000)(230V)...........................51
12.13 组件布置及端子接线图 (SHD-12T~1000T)(230V).......................52

5(111)
12.14 电气组件明细 (SHD-12~1000230V)...........................................53
12.14.1 电气组件明细表(SHD-12)(230V)..........................................53
12.14.2 电气组件明细表 (SHD-25)(230V).........................................53
12.14.3 电气组件明细表 (SHD-50)(230V).........................................54
12.14.4 电气组件明细表 (SHD-75)(230V).........................................54
12.14.5 电气组件明细表 (SHD-100)(230V).........................................55
12.14.6 电气组件明细表 (SHD-150)(230V).........................................55
12.14.7 电气组件明细表 (SHD-200)(230V)........................................56
12.14.8 电气组件明细表 (SHD-300)(230V).......................................56
12.14.9 电气组件明细表 (SHD-400)(230V).......................................57
12.14.10 电气组件明细表(SHD-500)(230V)........................................57
12.14.11 电气组件明细表 (SHD-600)(230V).......................................58
12.14.12 电气组件明细表 (SHD-800)(230V).......................................58
12.14.13 电气组件明细表 (SHD-1000)(230V).....................................59
13. Installation...................................................................................................60
13.1Direct Installation...................................................................................60
13.2FloorStand Installation.........................................................................61
14. SafetyRegulations.....................................................................................61
14.1SafetySignsand Labels.......................................................................61
15. Power...........................................................................................................62
16. Connecting thePowerSource...................................................................62
17. TheHopperDryerTest...............................................................................62
18. Control Panel andOperation.....................................................................63
18.1ControlPanel........................................................................................63
18.1.1 PanelOperation....................................................................64
18.1.2 SettingTemperature..............................................................64
18.2ControlPanelwithDryer.......................................................................66
18.2.1 PanelOperation....................................................................66
18.2.2 TimerSetting.........................................................................66
18.3Installation of Air-Exhaust Cyclone Dust Collector/Air-Exhaust Filter....67
18.4SuctionBoxInstallation.........................................................................68
18.5BlowerInlet FilterInstallation................................................................69

6(111)
18.6Hot Air RecyclerInstallation..................................................................69
19. Maintenance and Repair............................................................................70
19.1Blower...................................................................................................70
20. Troubleshooting.........................................................................................71
21. ExternalDimensions..................................................................................72
22. Specification...............................................................................................73
23. SparePartsofSHD.....................................................................................75
23.1SystemConfiguration (SHD-12~75)......................................................75
23.2SparePartsSpecification (SHD-12~75)................................................76
23.3SystemConfiguration (SHD-100~150)..................................................77
23.4SparePartsSpecification (SHD-100~150)............................................78
23.5SystemConfiguration (SHD-200~300)..................................................79
23.6SparePartsSpecification (SHD-200)....................................................80
23.7SparePartsSpecification (SHD-300)....................................................81
23.8SystemConfiguration (SHD-400~600)..................................................82
23.9SparePartsSpecification (SHD-400~600)............................................83
23.10SystemConfiguration (SHD-800~1000)..............................................84
23.11SparePartsSpecification (SHD-800~1000)........................................85
24. Electrical Diagram......................................................................................86
24.1Power, Diameter, Current (400V)..........................................................86
24.2MainElectricalCircuitSHD-12~1000(400V)........................................87
24.3ControlCircuit SHD-12~1000 (400V)....................................................88
24.4ControlCircuit SHD-12T~1000T(400V)................................................89
24.5Layout and Component ElectricalDiagram(SHD-12~1000)(400V).....90
24.6Layout and Component ElectricalDiagram(SHD-12T~1000T)(400V)..91
24.7Bill of ElectricalParts(SHD-12~1000400V).........................................92
24.7.1 Bill of ElectricalParts(SHD-12)(400V).................................92
24.7.2 Bill of ElectricalParts(SHD-25)(400V).................................92
24.7.3 Bill of ElectricalParts(SHD-50)(400V).................................93
24.7.4 Bill of ElectricalParts(SHD-75)(400V).................................93
24.7.5 Bill of ElectricalParts(SHD-100)(400V)...............................94
24.7.6 Bill of ElectricalParts(SHD-150)(400V)...............................94

7(111)
24.7.7 Bill of ElectricalParts(SHD-200)(400V)...............................95
24.7.8 Bill of ElectricalParts(SHD-300)(400V)...............................95
24.7.9 Bill of ElectricalParts(SHD-400)(400V)...............................96
24.7.10 Bill of ElectricalParts(SHD-500)(400V)...............................96
24.7.11 Bill of ElectricalParts(SHD-600)(400V)...............................97
24.7.12 Bill of ElectricalParts(SHD-800)(400V)...............................97
24.7.13 Bill of ElectricalParts(SHD-1000)(400V).............................98
24.8Power, Diameter, Current (230V)..........................................................99
24.9MainElectricalCircuitSHD-12~1000(230V)......................................100
24.10ControlCircuit SHD-12~1000 (230V)................................................101
24.11ControlCircuit SHD-12T~1000T(230V)............................................102
24.12LayoutandComponentElectricalDiagram(SHD-12~1000)(230V)..103
24.13LayoutandComponentElectricalDiagram(SHD-12T~1000T)(230V)104
24.14Bill ofElectricalParts(SHD-12~1000230V).....................................105
24.14.1 Bill of ElectricalParts(SHD-12)(230V)...............................105
24.14.2 Bill of ElectricalParts(SHD-25)(230V)...............................105
24.14.3 Bill of ElectricalParts(SHD-50)(230V)...............................106
24.14.4 Bill of ElectricalParts(SHD-75)(230V)...............................106
24.14.5 Bill of ElectricalParts(SHD-100)(230V)...................................107
24.14.6 Bill of ElectricalParts(SHD-150)(230V)...................................107
24.14.7 Bill of ElectricalParts(SHD-200)(230V)..............................108
24.14.8 Bill of ElectricalParts(SHD-300)(230V).............................108
24.14.9 Bill of ElectricalParts(SHD-400)(230V).............................109
24.14.10 Bill of ElectricalParts(SHD-500)(230V).............................109
24.14.11 Bill of ElectricalParts(SHD-600)(230V).............................110
24.14.12 Bill of ElectricalParts(SHD-800)(230V).............................110
24.14.13 Bill of ElectricalParts(SHD-1000)(230V)...........................111

8(111)

9(111)
1. 安装
安装定位需注意
1) 机器只能安装在垂直位置，确保所选的安装位置上方和邻近区域无任何 能阻
碍机器安装作业或对物件、使用人员造成危险的管道、固定结构或其他物体。
2) 为方便维护作业，建议在机器四周留有 1m 的空间。请将本装置与易燃物品保
持至少 2m 的距离。
1.1 直接安装型
Pic. 1-1：直接安装型
直接安装型即将料斗干燥机 通过一个标准底座直接安装在成型机之上。
SHD-12~300 用此种安装方式，也 使用脚架安装型；SHD-400 及以上机型需使
用脚架安装型。
以此方式安装干燥机时，所配的标准底座一定要按照成型机进料口的孔位尺寸进行
钻孔，然后用螺丝将底座与成型机进料口锁紧固定。

10(111)
1.2 脚架安装型
Pic. 1-2：脚架安装型 Floor stand installation
脚架安装型即将干燥机安装于脚架上，然后通过一个电眼料斗把料送至成型机进料
口，SHD-400 及以上机型需使用脚架安装型。
机器应置于一个平面之上，以确保平衡状态。如需安装在一个升高面上（脚手架、
夹层等），应确保其结构和大足以承受机器的重量和大。
2. 安全规则
注意：
电器安装应由专业的电工来安装。
在电源接入前，确定电源开关之规格与负荷保护额定电流是否适当、安全，
且应当注意在连接电源前机体主电源开关调至"OFF"状态。在机器维修保
养时，应先关闭电源开关和自动运行开关。
2.1 安全标志
危险！
高压危险！
这个标签贴在电盒外壳上。
注意！

11(111)
这个标签表示该处多加 心！
警告！
表面高温，容易烫手！该标签贴在电热管的外壳上。
3. 电源
信易SHD 系列干燥机用电规格为3400VAC50Hz，也 根据客户之需求，特
殊订购。
4. 电源连接
将电控箱打开，参照里面配线图，接上电源，应注意电源是否相符。电源开关之
规格与负荷保护额定是否适当、安全。
注意：在连接电源前应将电源总开关调至"OFF"状态，干燥机电控箱上的电热开
关切换至"OFF"状态。
5. 干燥机的测试
当确信所有的线路已稳固连接好以后，打开风机开关至“ON”状态，再打开控制箱
上的电热开关至“ON”状态，这时开关上的指示灯亮，观察风机的转向是否与其标
示的箭头所示方向相同，若方向不同，将三根电源火线中的任意两根调换并连接
稳固即 。
Pic. 5-1：风机

12(111)
6. 控制面板及操作
6.1 控制面板

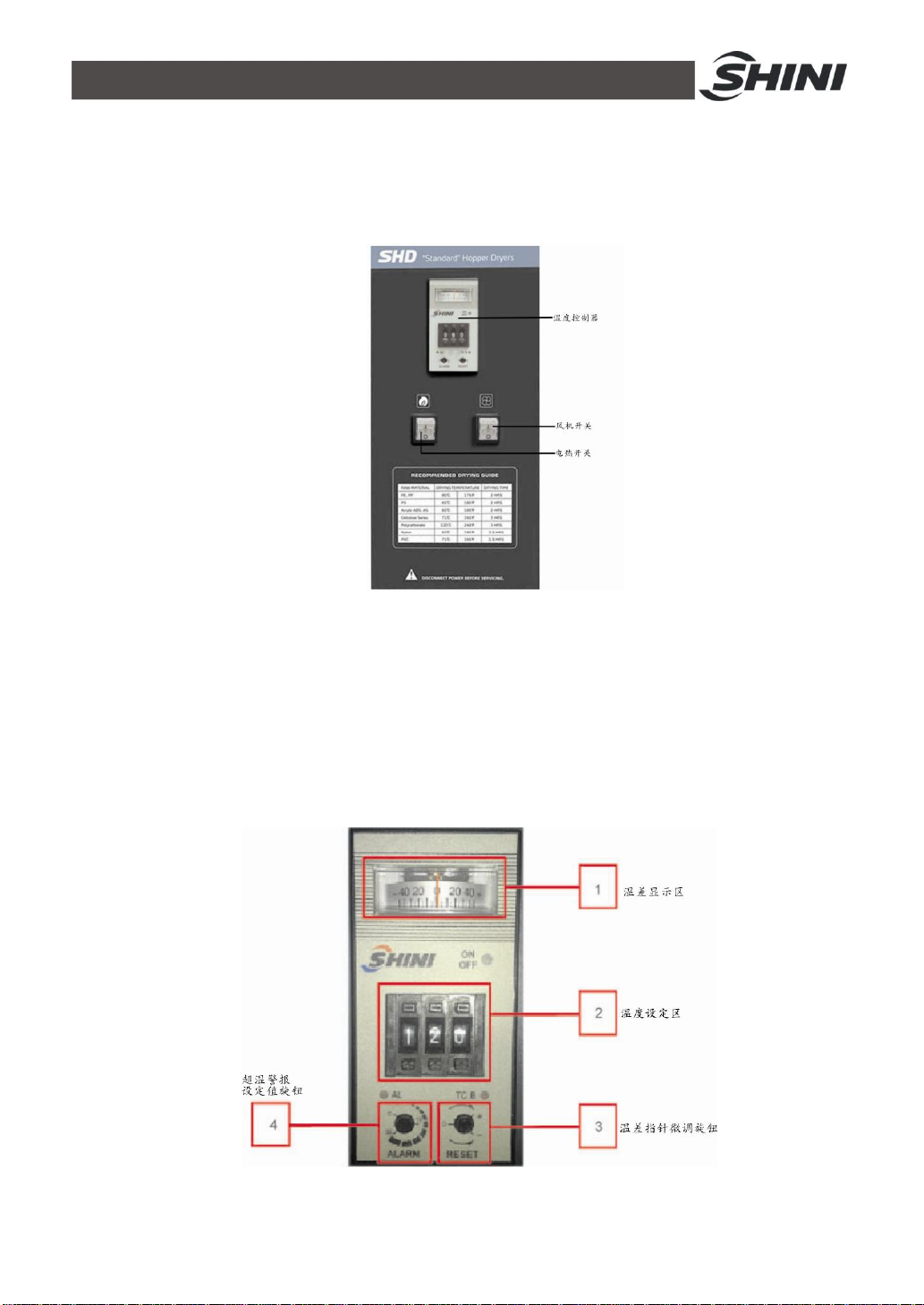

Pic. 6-1：控制面板
6.1.1 面板操作
1) 先打开风机开关；
2) 再打开电热开关，开始进行烘料作业；
6.1.2 温度设定
Pic. 6-2：温度控制器

13(111)
如上图 6-2 各数字所示
1. 温显示区。用于显示实际温度与设定温度的 值；如实际温度比设定温度低，
则指针向左（负数方向）偏移，反之则向右（正数方向）偏移。
2. 温度设定区。设定值范围 0~199 ，当加热到一定时间，控制箱上的“on/off”
指示灯间隔性地显示黄色和绿色，表明达到了设定的温度，同时观察温控器上温
度与温度设定区上的温度是否相符，误 允许±2。
3. 温指针微调旋钮。当工作温度稳定后（约为开机后1hr），温 指针理应在0
刻度处附近（即实际温度与设定温度 值），否则调整此微调旋钮来调整温
指针到 0刻度处。
4. 超温警报值设定旋钮。当实际温度≥设定温度+警报值时，温控器有警报输出，
出厂设定值15 。
温控器面板指示灯说明如下:
ON/OFF：ON 状态是亮绿灯，OFF 状态亮红灯；
AL：灯亮表示超温警报输出；
TCB：灯亮表示感温线断线。
注意：设定温度时一定要参考塑胶原料之干燥温度，温度调节过高的话，原料会
因受高热而结块，以致发生严重故障，因此温度设定必须顾虑此点，配合实际经
验进行设定。
另干燥机配有超温保护装置，SHD-25~150 采用铅片作超高温断电保护，当发热
丝电流过大或加热管内温度过高（328 ）时，铅片会自然熔断，停止加热，如图
6-3；SHD-200 及以上机型、采用超温保护器，安装于电控箱背面固定柱上，当
感测到固定柱的温度超过130 ，保护器将切断电源，如图6-4。
Pic. 6-3：铅片保险

14(111)
Pic. 6-4：超温保护器
6.2 干燥机附定时器控制面板
Pic. 6-5：控制面板（附定时器）
6.2.1 面板操作
1) 先打开风机开关；
2) 再打开电热开关，开始进行烘料作业；
3) 打开定时器开关，设置好定时器的时间后，定时进行烘料作业。
6.2.2 定时设定

15(111)
Pic. 6-6：定时器
1. 在所有开关都打开的前提下，打开定时设置开关 。
2. 取下定时器的外透明罩，将定时器左上角的灰色开关推至Auto 状态。将 右 上
角 的电压频率调为用户当前使用的电压频率。
3. 设定当前时间。如图6-6 所示，顺时针旋转定时器中间的“TIMESETDIAL”旋
钮来设定当前时间。靠中间一圈白底刻度为12 时制，靠外一圈灰底刻度
为24 时制，请注意区分。如图所示，所设定的当前时间为凌晨 4点半，
即04：30。
4. 设定需要干燥的时间。将定时器的外圈齿向内圈压下，所压下的范围即为从开
始干燥至结束干燥的时间范围。如上图所示，当时间到了上午8点，机器开始
工作，一直到下午4点，机器停止，每天如此循环。
6.3 安装排风旋风器/排风空气滤清器
若所干燥的塑料中含有粉尘或不想让干燥机排除的含粉气体污染车间环境，选
配排风旋风器 HCF 或排风空气滤清器 ADC 对干燥机的排风进行过滤。HCF 过滤
效率达80%，ADC 过滤效率达99%。
HCF/ADC 均安装于干燥机的排风口弯头上，对齐孔位锁上螺丝即 ，二者连接处
需使用胶圈迫紧，以作密封之用。

16(111)
Pic. 6-7：左：干燥机排风口弯头
中：排风旋风器
右：排风空气滤清器
6.4 安装吸料盒
Pic. 6-8：欧化吸料盒
当SHD 安装于脚架之上时，需配吸料盒 SBU，便于干燥后的塑料被输送机送走。
欧化吸料盒及截料式吸料盒的安装较为简单，其安装于料桶的底部，对应孔位锁
紧螺丝即 。

17(111)

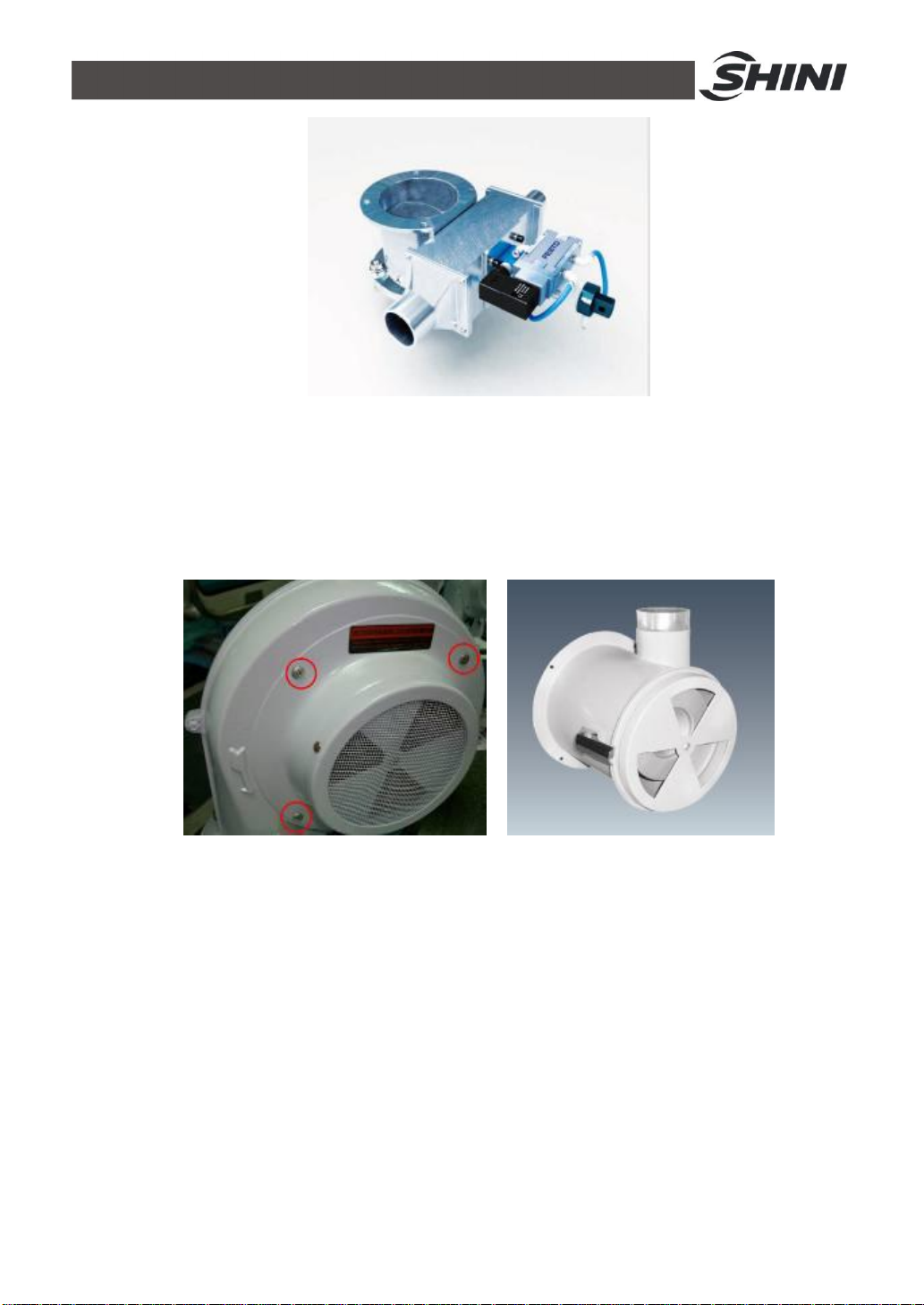

Pic. 6-9：截料式吸料盒
6.5 安装风机入口过滤器
当干燥机所处的环境中粉尘较多或对热风的洁净度要求较高时， 选配AIF 风机
入风口过滤器。
Pic. 6-10：右：AIF 风机入风口过滤器
AIF 安装于风机的入风口，先把风机入风口风网的固定螺钉松开，卸下风网；再
把AIF 安装于风机入风口，对应螺钉孔位锁紧螺钉即 。
6.6 安装热风回收器

18(111)
在AIF 风机入风口过滤器的基础上，通过一耐热风管把料桶排气接回到AIF，即
形成热风回收器，通过将热风回收，最高 节约能耗约40%。

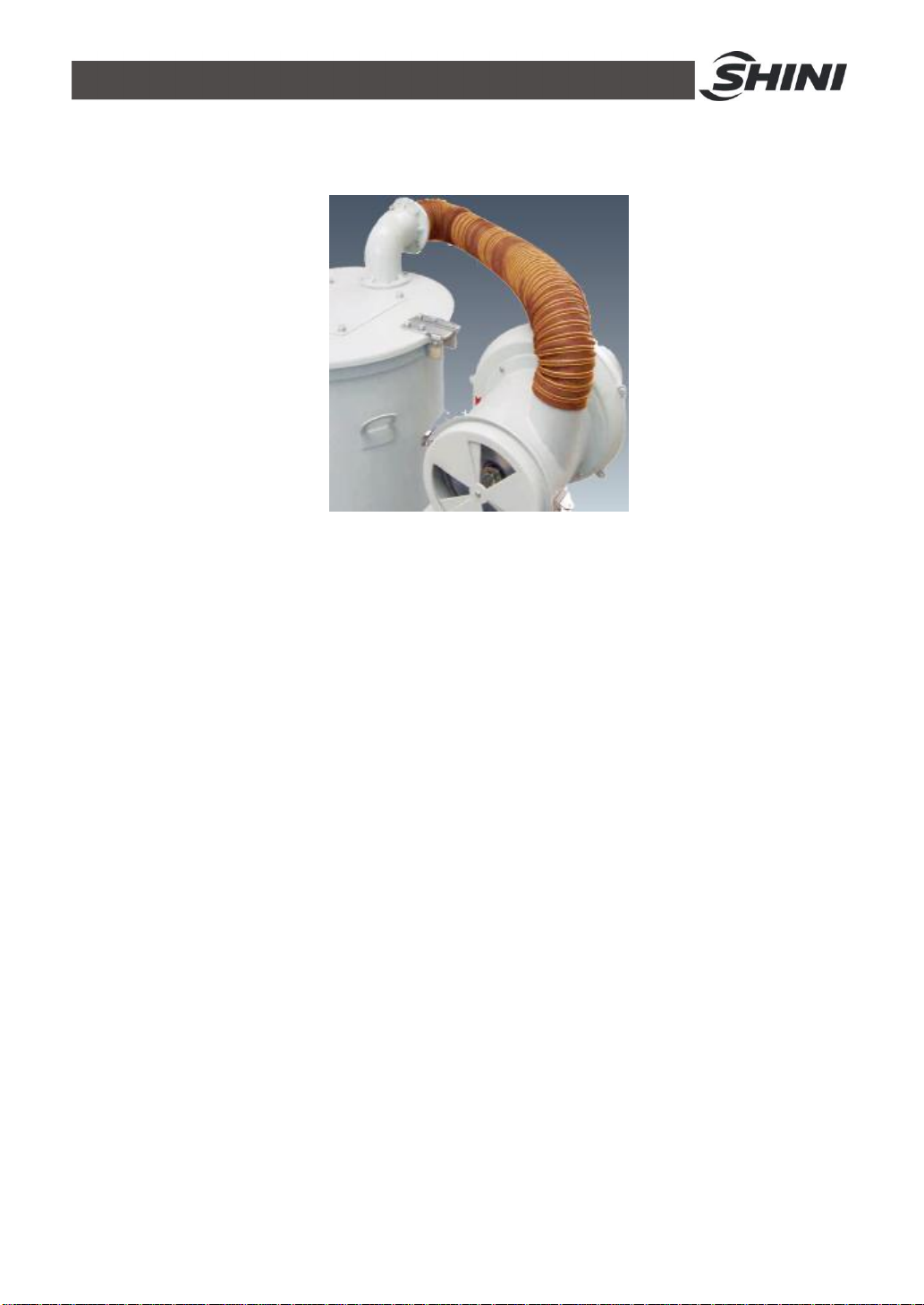

Pic. 6-11：HAR 热风回收器

19(111)
7. 维护与保养
7.1 风机
1) 应定时清理风机内部及外部(特别是进风口的空气通路)，除去表面灰尘。
2) 定期清除风车风叶上的异物，以免损坏风车。
注意！
电控箱内所有安装电气组件的螺丝全部锁紧，无需定期检查！
8. 常见故障及其排除
故障现象 产生的原因 排除方法
风机转向与箭头相反 风机接线反相对换任意两条风机电源线
风机不转冒烟 1. 电机故障
2. 电磁开关触点开路1. 检查更换 2. 检查更换或修复
风机不转电热不加
热
1. 过载器跳脱
2. 变压器故障
3. 保险丝熔断
4. 电源故障
1. 检查更换
2. 检查更换
3. 检查更换
4. 检查是否欠相
风机运转电热但没
有温度
1. 电热管连接铅片熔断
2. 电磁开关故障
3. 电热管故障
4. 温控器故障无输出
5. 热电偶故障
1. 检查更换
2. 检查更换并修复
3. 检查更换
4. 更换温控器
5. 更换热电偶
风机运转电热温度
不够
1. 电热管或铅片不良
2. 温度保护器断路或者跳脱
3. 电磁开关欠相
4. 温控器损坏或误 太大
1. 检查更换
2. 检查或复位
3. 检查更换
4. 更换温控器
风机运转但电热温
度超高
1. 热风管堵塞
2. 温控器故障或误 太大
3. 电磁开关触点粘合
1. 清理
2. 更换温控器或调节微调按钮
3. 更换
注意：检测或更换器件时，一定要使主供电源处于“OFF”状态。

20(111)
9. 干燥机外形尺寸

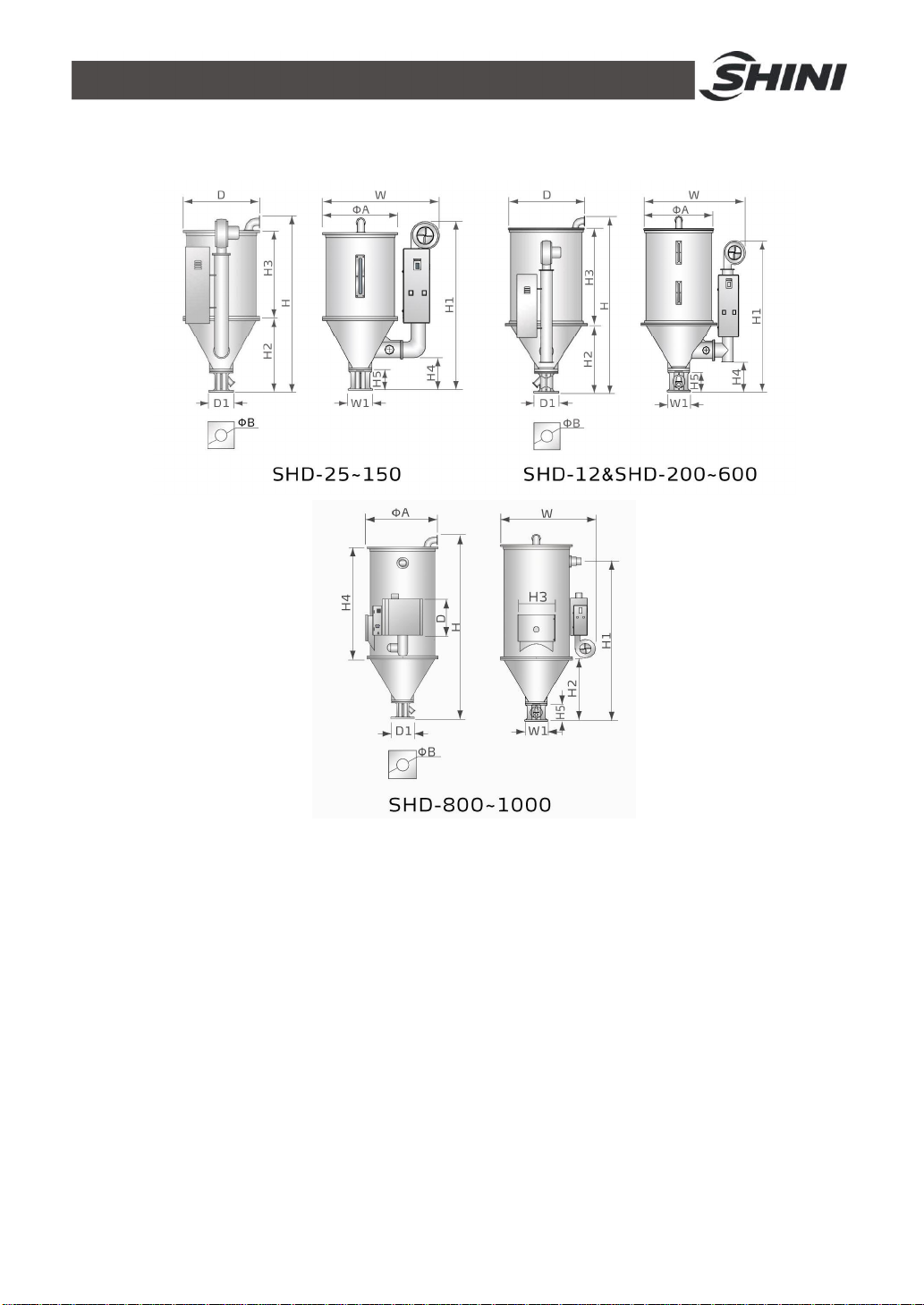

Pic. 9-1：外形尺寸图
