Shure BETA 52 User manual

MODEL BETA 52
SUPERCARDIOID DYNAMIC
INSTRUMENT MICROPHONE
GENERAL
The Shure BETA 52 is a high output dynamic microphone
with a tailored frequency response designed specifically for
kick drums and other bass instruments. It provides superb at-
tackand“punch,”anddeliversstudioqualitysoundevenatex-
tremely high sound pressure levels.
The BETA 52 features a modified supercardioid pattern
throughoutitsfrequencyrangetoinsurehighgainbeforefeed-
backand excellentrejection ofunwanted sound.A built–indy-
namic locking stand adapter with an integral XLR connector
simplifies installation, particularly if the microphone is to be
placedinside akickdrum. Thestandadapter keepsthemicro-
phonepositionfixedandresistsslipping,evenwhensubjected
to sharp blows and strong vibrations. A hardened steel mesh
grille protects the BETA 52 from theabuse and wear associat-
ed with touring.
FEATURES
•
Frequencyresponseshapedspecificallyforkickdrumsand
bass instruments
• Built–in dynamic locking stand adapter with integral XLR
connector simplifies setup, especially inside a kick drum
• Studio quality performance, even at extremely high sound
pressure levels
• Supercardioid pattern for high gain before feedback and
superior rejection of unwanted noise
• Hardened steel mesh grille that resists wear and abuse
• Advanced pneumatic shock mount system that minimizes
transmission of mechanical noise and vibration
• Neodymium magnet for high signal–to–noise ratio output
• Low sensitivity to varying load impedance
• Legendary Shure quality and reliability
APPLICATIONS AND PLACEMENT
The most common BETA 52 applications and placement
techniques are listed in the following table. Keep in mind that
microphone technique is largely a matter of personal taste–
there is no one “correct” microphone position.
APPLICATION SUGGESTED
MICROPHONE
PLACEMENT*
TONE QUALITY
Kick Drum 2“ to 3” (5 to 7.5 cm)
awayfrombeaterhead,
slightly off–center from
beater.
8” to 12” (20 to 30 cm)
from beater head, on–
axis with beater.
8” to 12” (20 to 30 cm)
from beater head, 6 to 8
inches from edge of
head.
2” to 3” (5 to 7.5 cm)
away from outside head,
on–axis with beater
(double head kickdrum
only).
Sharp attack; maximum
bass sound, highest sound
pressure level.
Medium attack; balanced
sound.
Medium attack; thin, re-
duced bass sound.
Softer attack; balanced,
resonant sound.
NOTE: To “tighten” the
beat,placeapillow orblan-
ket on bottom of drum
against beater head.
Electric Bass
Amplifier 1” (2.5 cm) from speak- er, on–axis with center
of speaker cone.
1” (2.5 cm) from speak-
er, at edge of speaker
cone.
4” to 6” (10 to 15 cm)
from speaker, on–axis
with center of speaker
cone.
2’ to 3’ (60 to 90 cm)
from speaker, on–axis
with center of speaker
cone.
Sharp attack; emphasized
bass.
Sharp attack; higher fre-
quency sound.
Sharpattack;full,balanced
sound.
Soft attack; mellow, higher
frequency sound.
MOUNTING THE BETA 52 ON A MICROPHONE STAND
The built–in stand adapter features a dynamic locking sys-
tem that permits adjustments to the microphone’s position, but
resists slipping when struck or bumped. To mount the BETA 52
on a stand and adjust its position, proceed as follows:
1. Screw the integral stand adapter onto the end of a micro-
phone stand (see Figure 3). Adjust the stand height and
position as necessary.
2. Pivot the BETA 52 until it is in the desired position relative to
the drum head or loudspeaker.
3. Lock the BETA 52 in place by rotating the adjustment knob
onthestandadapterclockwiseuntilitistight.DoNOTover-
tighten the knob with tools.
4. If necessary, make minor adjustments to the microphone
position without loosening the adjustment knob.
5. Connect an audio cable to the integral XLR connector.
27A2799 (SC)
E1999, Shure Brothers Incorporated Printed in U.S.A.
Shure Brothers Incorporated
222 Hartrey Avenue
Evanston IL 60202-3696 U.S.A.
Model BETA 52User’s Guide

2
SPECIFICATIONS
Type
Dynamic (moving coil)
Frequency Response
20 to 10,000 Hz (see Figure 1)
NOTE: The curve below shows on–axis response at a
distance of 2 feet from a uniform sound source. Your
response may vary, depending on microphone position.
0.6 m
(2 FT)
(2 IN.)
(1 IN.)
(1/8 IN.)
51 mm
25 mm
3 mm
500 1,000 2,000 5,000 10,000 20,00050 100 20020
0
–10
+20
+10
TYPICAL FREQUENCY RESPONSE
FIGURE 1
Polar Pattern
Supercardioid, rotationally symmetrical about microphone
axis (see Figure 2)
TYPICAL POLAR PATTERNS
FIGURE 2
Output Level (at 1,000 Hz)
Open Circuit Voltage: –64 dBV/Pa* (0.06 mV)
*1 Pa = 94 dB SPL
Impedance
Rated impedance is 150 W(45 Wactual) for connection to
microphone inputs rated low Z
Phasing
Positive pressure on diaphragm produces positive voltage
on pin 2 with respect to pin 3
Maximum SPL
174 dB at 1000 Hz (calculated)
Connector
Three–pin professional audio connector (male XLR type)
Case
Silver blue enamel–painted die cast metal with hardened,
matte-finished steel grille
Adjustable, Locking Stand Adapter
Integral, dynamic locking, adjustable through 180°, with
standard 5/8”-27 thread (see Figure 3)
STAND
ADAPTER MICROPHONE
STAND
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎÎ
ÎÎÎ
ÎÎÎ
Î
Î
ADJUSTMENT
KNOB
BUILT–IN BETA 52 STAND ADAPTER
FIGURE 3
Net Weight
605 grams (21.6 oz)
Certification
Conforms to European Union directives, eligible to bear CE
marking; meets European Union EMC Immunity Require-
ments (EN 50 082–1, 1992).
FURNISHED ACCESSORIES
Storage Bag 26A25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5/8” to 3/8” (Euro) Thread Adapter 95A2050. . . . . . . . . . . . .
OPTIONAL ACCESSORIES
7.6 m (25 ft) Cable C25E, C25F. . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT PARTS
Cartridge R175. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Screen and Grille Assembly RK321. . . . . . . . . . . . . . . . . . . .
Plug (connector) Assembly 90F1984. . . . . . . . . . . . . . . . . . . .
NOTE: Use care when removing the cartridge holder from the
base to prevent breakage of the lead wires.

3
MODÈLE BETA 52
MICROPHONE DYNAMIQUE SUPERCARDIOÏDE
POUR INSTRUMENTS
GÉNÉRALITÉS
Le Shure BETA 52 est un microphone dynamique à haut
niveau de sortie présentant une courbe de réponse
spécialement étudiée pour les grosses–caisses et autres
instruments basse. Il offre une attaque et un ”punch”
exceptionnels et une qualité de studio, même dans des
conditions de pression acoustique extrême.
Le BETA 52 maintient une configuration cardioïde dans toute
sa gamme de fréquences pour assurer un gain élevé avant
Larsen et un excellent rejet des bruits indésirables.
L’adaptateur de pied intégral, réglable et verrouillable avec
connecteur XLR simplifie l’installation, en particulier lorsque le
microestplacéàl’intérieurdelagrossecaisse.Lagrilleenacier
trempé protège le BETA 52 des rigueurs des tournées.
AVANTAGES
S
Courbe de réponse spécialement étudiée pour les gros-
ses–caisses et instruments basse.
S L’adaptateur de pied intégral, réglable et verrouillable avec
connecteur XLR simplifie l’installation, en particulier lors-
que le micro est placé à l’intérieur de la grosse caisse.
S Qualité studio, même à des pressions acoustiques élevées
S Configuration supercardioïde pour un gain élevé avant
Larsen et rejet supérieur des bruits indésirables
S Grille en acier trempé résistante à l’usure et aux mauvais
traitements.
S Système antichocs pneumatique avancé, réduisant la
transmission des bruits mécaniques et des vibrations
S Aimant au néodymium pour un rapport signal/bruit élevé
S Faible sensibilité aux changements d’impédance de charge
S Qualité et fiabilité légendaires de Shure.
APPLICATIONS ET PLACEMENT
Les applications les plus courantes du BETA 52 sont
indiquées dans le tableau ci–dessous. Ne pas oublier que la
technique de placement des micros est surtout une question
de goût personnel et qu’il n’y a pas de position ”correcte”.
APPLICATION PLACEMENT SUGGÉRÉ SONORIT
Grosse
caisse 5 à 7,5 cm de la peau de frappe, légèrement
décalépar rapport àlabatte.
20à30 cmde labatte,dans
son axe.
20 à 30 cm de la batte, 20 à
30 cm du cerclage.
5 à 7,5 cm de la peau de ré-
sonnance, dans l’axe de la
batte(caissesà double cer-
clage seulement).
Attaque franche,
basse maximum,
pression acoustique
maximum.
Attaque moyenne,
son équilibré.
Attaque moyenne,
petit son, basses ré-
duites.
Attaque douce, son
équilibré et réson-
nant.
REMARQUE : pour
un son plus ”net” pla-
cer un coussin ou
une couverture dans
le bas de la caisse,
contre la peau de
frappe
Amplis de
basse
électrique
2,5 cm du haut–parleur, au
centre.
2,5 cm du haut–parleur, sur
le bord de la membrane.
10à15cmduhaut–parleur,
au centre.
60à90cmduhaut–parleur,
au centre.
Attaque franche, do-
minance graves.
Attaque franche, son
plus aigu.
Attaque franche, son
plein et équilibré.
Attaque douce, son
plus aigu.
MONTAGE DU BETA 52 SUR UN PIED DE
MICROPHONE
L’adaptateur de pied intégré présente un système de
verrouillage dynamique permettant d’ajuster la position du
microphone tout en empêchant qu’il glisse s’il est heurte’ par
les baguettes du batteur. Pour monter le microphone BET 52
sur un pied et ajuster la position, procéder comme suit :
1. Visser l’adaptateur intégré sur le haut d’un pied de micro-
phone (voir la figure 3). S’assurer que la vis de blocage de
l’adaptateur est desserrée. Régler la hauteur du pied.
2. Faire pivoter le microphone BETA 52 jusqu’a la position
désirée par rapport a la peau de la caisse ou au haut–par-
leur.
3. Serrer la vis de blocage a la main (en la tournant vers la
droite) pour bloquer le microphone en position. NE PAS
serrer la vis en excès.
4. Si nécessaire, modifier légèrement la position du micro-
phone sans desserrer la vis.
5. Brancher un câble de microphone sur le connecteur XLR
intégré.

4
CARACTÉRISTIQUES
Type
Dynamique (bobine mobile)
Courbe de réponse
20 à 10 000 Hz (voir la figure 1)
REMARQUE : la courbe ci–dessous montre la réponse en
axeà unedistancede60cmd’unesourcesonoreuniforme.
La courbe de réponse peut varier en fonction du placement
du microphone.
RÉPONSE RELATIVE EN DB
FRÉQUENCE HERTZIENNE
COURBE DE RÉPONSE TYPIQUE
FIGURE 1
0
–10
+10
0.6 m
51 mm
25 mm
3 mm
500 1,000 2,000 5,000 10,000 20,00050 100 20020
+20
Courbe de directivité
Supercardioïde, rotativement symétrique autour de l’axe du
microphone (voir la figure 2)
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
Niveau de sortie (à 1000 Hz)
Tension en circuit ouvert : –64 dBV/Pa* (0,06 mV)
*1 Pa = 94 dB SPL
Impédance
L’impédance nominale est de 150 W(45 Wréelle) pour
connexion aux entrées de micros basse impédance.
Phase
Unepressionpositivesurlediaphragmeproduitunetension
positive sur la broche 2 par rapport à la broche 3.
Pression acoustique maximum
174 dB à 1 000 Hz (calculée)
Connecteur
Connecteur professionnel 3 broches type XLR.
Corps
Fonte émaillé bleu argenté avec grille sphérique matte en
acier trempé.
Adaptateur de pied réglable, verrouillable
Intégral, à emboîtement, verrouillable, réglable à travers
180_avec filet standard de 5/8”–27 (voir la figure 3).
ADAPTATEUR
DE PIED
PIED
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎÎ
ÎÎÎ
ÎÎÎ
Î
VIS DE
BLOCAGE
ADAPTATEUR DE PIED INTÉGRAL BETA 52
FIGURE 3
Poids net
605 grammes
Homologations
Conforme aux directives de l’Union européenne, éligible
pour recevoir le sceau de la CE; conforme aux normes de
compatibilitéélectromagnétiquedel’Unioneuropéenne(EN
50 082–1, 1992).

5
ACCESSOIRES FOURNIS
Étui de rangement 26A25. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adaptateur de filet 5/8 à 3/8 po. (Europe) 95A2050. . . . . .
ACCESSOIRES EN OPTION
Câble de 7,6 m C25E, C25F. . . . . . . . . . . . . . . . . . . . . . . . . .
PIÈCES DE RECHANGE
Cartouche R175. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grille RK321. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prise (connecteur) 90F1984. . . . . . . . . . . . . . . . . . . . . . . . . .

6
MODELL BETA 52
DYNAMISCHES SUPERNIEREN–TAUCHSPUL-
MIKROPHON FÜR INSTRUMENTE
ALLGEMEINES
Beim Shure BETA 52 handelt es sich um ein dynamisches
Tauchspulmikrophon mit hoher Ausgangsleistung und einem
zugeschnittenen Frequenzverhalten, das eigens für Pedal-
trommeln und andere Baßinstrumente entwickelt wurde. Es
bietet überragenden Toneinsatz und „Schlagklang“ sowie
Klang in Studioqualität selbst bei äußerst hohen Schalldruck-
pegeln.
Das BETA 52 erhält eine Supernierencharakteristik über
seinengesamten Frequenzbereichhinwegaufrecht,umhohe
Verstärkung vor der Rückkopplung und ausgezeichnete
Unterdrückung unerwünschter Töne zu gewährleisten. Ein
integrierter verstellbarer, einrastender Stativadapter mit
eingebautem XLR–Stecker erleichtert die Installation, insbe-
sondere wenn das Mikrophon innerhalb einer Pedaltrommel
angebracht werden soll. Außerdem schützt ein Gittergrill aus
gehärtetem Stahl das BETA 52 vor dem vor allem auf
Tourneen auftretenden Mißbrauch und Verschleiß.
MERKMALE:
S
Frequenzverhalten eigens auf Pedaltrommeln und Baßin-
strumente zugeschnitten
S Integrierter verstellbarer, einrastender Stativadapter mit
eingebautem XLR–Stecker erleichtert die Aufstellung,
insbesondere innerhalb einer Pedaltrommel
S Leistung in Studioqualität selbst bei äußerst hohen Schall-
druckpegeln
S Supernierencharakteristik für hohe Verstärkung vor der
Rückkopplung und überragende Unterdrückung uner-
wünschter Töne
S Gittergrill aus gehärtetem Stahl, widerstandsfähig gegen
Verschleiß und Mißbrauch
S Modernstes pneumatisch Schwingmetalldämpfer–System, da-
durch nur minimale Übertragung von mechanischen Geräu-
schen und Vibrationen
S Neodym–Magnet für hohe Signalrauschabstandsausgabe
S Geringe Empfindlichkeit gegen variable Abschlußimpedanz
S Bewährte Shure Qualität und Zuverlässigkeit
ANWENDUNG UND AUFSTELLUNG
DiegebräuchlichstenAnwendungenundAufstellungsverfah-
ren für das BETA 52 sind in der Tabelle unten aufgeführt.
Beachten Sie bitte, daß der Mikrophoneinsatz weitgehend eine
„Geschmackssache“ ist – von „richtigen“ oder „falschen“
Mikrophonpositionen kann hier also nicht die Rede sein.
ANWENDUNG EMPFOHLENE
MIKROPHONAUF–
STELLUNG
TONQUALITÄT
Pedaltrommel 5 bis 7,5 cm Abstand
vom Schlegelkopf, et-
was exzentrisch zum
Schlegel.
20 bis 30 cm Abstand
vom Schlegelkopf, axial
zum Schlegel.
20 bis 30 cm Abstand
vom Schlegelkopf, 15
bis 20 cm Abstand von
der Fellkante.
5 bis 7,5 cm Abstand
vom Außenfell, axial
zum Schlegel (nur bei
Doppelfell–Pedaltrom-
meln).
Scharfer Toneinsatz,
stärkster Baßklang,
höchster Schalldruck-
pegel.
Mittelstarker Tonein-
satz, ausgeglichener
Klang.
Mittelstarker Tonein-
satz,dünner,reduzierter
Baßklang.
Weicherer Toneinsatz,
ausgeglichener, reso-
nanter Klang.
HINWEIS: Zum „Anzie-
hen“ des Schlages ein
Kissen oder eine Decke
auf die Unterseite der
Trommel gegen den
Schlegelkopf legen.
Elektrische
Baßverstärker 2,5 cm Abstand vom Lautsprecher, axial zur
Mitte des Lautsprecher-
trichters.
2,5 cm Abstand vom
Lautsprecher, axial zur
Kante des Laut-
sprechertrichters.
10 bis 15 cm Abstand
vom Lautsprecher, axial
zur Mitte des Lautspre-
chertrichters.
60 bis 90 cm Abstand
vom Lautsprecher, axial
zur Mitte des Lautspre-
chertrichters.
Scharfer Toneinsatz,
Klang mit dominantem
Baß.
Scharfer Toneinsatz,
Klang mit höherer Fre-
quenz.
Scharfer Toneinsatz,
voller, ausgeglichener
Klang.
Weicher Toneinsatz,
lieblicher Klang mit
höherer Frequenz.
MONTAGE DES BETA 52 AUF EINEN MIKROFONSTÄNDER
Der integrierte Ständeradapter weist ein dynamisches
Verschlußsystem auf, das ein Verstellen der Mikrofonposi-
tion erlaubt, jedoch bei Auftreffen von Trommelschlegeln ein
Verrutschen verhindert. Zur Montage des BETA 52 auf einen
Stander und zum Einstellen der Mikrofonposition gehen Sie
wie folgt vor:
1. Schrauben Sie den integrierten Standeradapter auf das
EndeeinesMikrofonständersauf(sieheAbbildung3).Stel-
lenSie dieStänderhöhenach Bedarfein.Achten Siedabei
darauf,daßdieAnpassungschraubeamAdapterlockerist.
2. Drehen Sie das BETA 52, bis die gewunschte Stellung im
Verhältnis zum Trommelfell bzw. Lautsprecher erreicht ist.
3. Arretieren Sie das BETA 52, indem Sie die Anpassung-
schraube auf dem Ständeradapter im Uhrzeigersinn leicht
anziehen. Die Fingerschraube NICHT zu anziehen!
4. Die Mikrofonstellung kann bei Bedarf ohne Lösen der An-
passungschraube geringfügig justiert werdern.
5. Schließen Sie ein Tonkabel an den eingebauten XLR–
Stecker an.

7

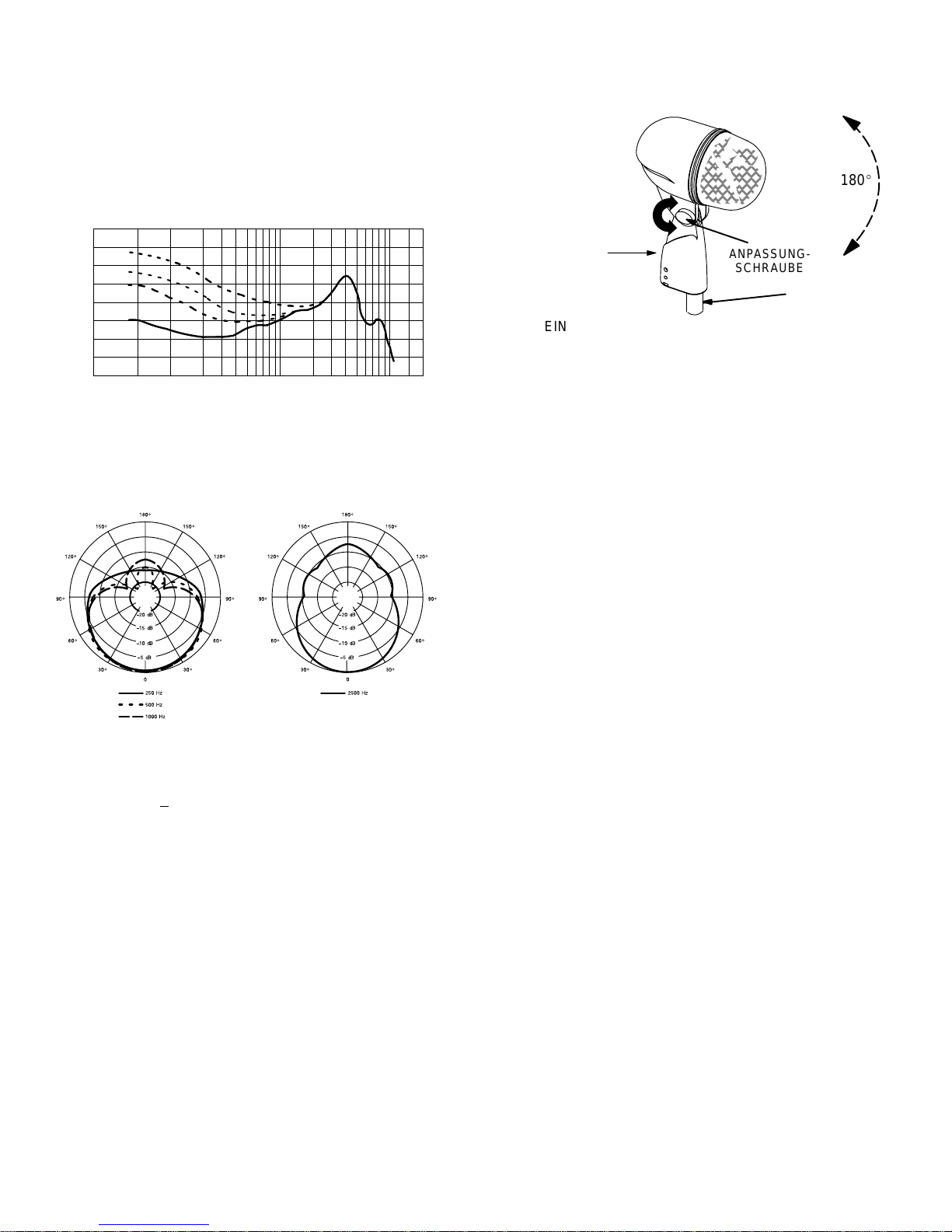

SPEZIFIKATIONEN
Typ
Dynamisch (Tauchspule)
Frequenzverhalten
20 bis 10.000 Hz (siehe Abbildung 1)
HINWEIS: Die Kurve unten zeigt ein axiales Verhalten in ei-
nem Abstand von 60 cm von einer gleichförmigen Tonquel-
le. Das Frequenzverhalten ist von der Mikrophonstellung
abhängig.
51 mm
25 mm
3 mm
RELATIVES VERHALTEN IN DB
FREQUENZ IN HZ
0.6 m
0
+10
–10
+20
500 1,000 2,000 5,000 10,000 20,00050 100 20020
TYPISCHES FREQUENZVERHALTEN
ABBILDUNG 1
Polarcharakteristik
Supernierencharakteristik, rotationssymmetrisch um Mikro-
phonachse, gleichförmig mit Frequenz (siehe Abbildung 2)
TYPISCHE POLARCHARAKTERISTIK
ABBILDUNG 2
Ausgangspegel (bei 1000 Hz)
Leerlaufspannung: –64 dBV/Pa* (0,06 mV)
*1 Pa = 94 dB SPL0 dB = 1 V/mBar
Impedanz
Die Nennimpedanz für den Anschluß an niederohmige Mi-
krophoneingänge beträgt 150 W(Ist–Wert 45 W)
Phasenabgleich
PositiverDruckaufdieMembranerzeugtpositiveSpannung
an Stift 2 gegenüber Stift 3
Maximaler Schalldruckpegel
174 dB bis 1.000 Hz (Berechnung)
Stecker
Dreipoliger Profi–Tonstecker (XLR–Steckertyp)
Gehäuse
Silberblaues einbrennlackiertes Druckgußmetall mit gehär-
tetem Stahlgittergrill in matter Oberflächenausführung
Verstellbarer, einrastender Stativadapter
Integrierte formschlüssige Verbindung, durch 180_verstell-
bar mit 5/8”–27 Standardgewinde (siehe Abbildung 3)
STATIVADAPTER
STANDER
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎÎ
ÎÎÎ
ÎÎÎ
Î
Î
180_
ANPASSUNG-
SCHRAUBE
EINGEBAUTER STATIVADAPTER FÜR BETA 52
ABBILDUNG 3
Nettogewicht
605 Gramm
Zulassung
Entsprechend den EU–Richtlinien mit Berechtigung für das
CE–Label; erfüllt die Sanforderungen der Europäischen
Union hinsichtlich elektromagnetischer Störfelder (EN 50
082–1, 1992).
MITGELIEFERTES ZUBEHÖR
Tasche 26A25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5/8 zu 3/8 Inch (Euro) Gewindeadapter 95A2050. . . . . . . .
SONDERZUBEHÖR
Kabel, 7,6 m C25E, C25F. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ERSATZTEILE
Kapsel R175. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grill– und Windschirm–Baugruppe RK321. . . . . . . . . . . . . .
Stecker– (Anschluß–) Baugruppe 90F1984. . . . . . . . . . . .

8
MODELO BETA 52
MICROFONO DINAMICO DE SUPERCARDIOIDE
PARA INSTRUMENTOS
GENERALIDADES
El Shure BETA 52 es un micrófono dinámico con señal de
salida de alta intensidad y una respuesta da frecuencias
ajustada que ha sido diseñado específicamente para captar
bombos y otros instrumentos de sonido grave. Proporciona
sensibilidad y claridad óptimas y ofrece sonido de calidad de
estudio, aun bajo niveles de presión acústica
extremadamente altos.
El BETA 52 mantiene un patrón de captación
supercardioideentodasugamadefrecuenciasparalograrun
alto valor de ganancia antes de realimentación y excelente
rechazo de ruidos no deseados. Su adaptador para pedestal
integral y con traba, con conector XLR incorporado, simplifica
su instalación, particularmente si el mismo va a colocarse en
elinterior deunbombo. Larejillade aceroendurecidoprotege
al BETA 52 del abuso y desgaste que generalmente se
experimenta durante las ejecuciones públicas.
CARACTERISTICAS
S
Respuesta da frecuencias ajustada específicamente para
captar bombos e instrumentos de sonido grave
S Su adaptador para pedestal integral y con traba, con
conector XLR incorporado, simplifica su instalación, espe-
cialmente al colocarlo en el interior de un bombo
S Calidad de estudio, aun bajo niveles de presión acústica
extremadamente altos
S Patrónsupercardioideparalograrunaltovalordeganancia
antes de realimentación y un rechazo superior de los
sonidos no deseados
S La rejilla de acero endurecido resiste el desgaste y abuso
S Elsistema neumáticode montajecontra choquesreduce al
mínimo la transmisión de ruido mecánico y vibraciones
S El imán de neodimio produce una salida con alta relación
de señal a ruido
S Baja sensibilidad a las variaciones de la impedancia de
carga
S La legendaria calidad y confiabilidad de Shure
USOS Y COLOCACION
Algunas de las técnicas más comunes de uso y colocación
del micrófono BETA 52 se indican en la tabla siguiente.
Recuerde que la técnica de uso de los micrófonos es en gran
parte cuestión de gusto personal—no existe una posición de
micrófono que sea la ”correcta”.
USO COLOCACION
SUGERIDA DEL
MICROFONO
CALIDAD DEL TONO
Tambor
bombo De 5 a 7,5 cm de la ma- za, ligeramente descen-
trado respecto a ésta.
De 20 a 30 cm de la ma-
za,enlíneacon elejede
ésta.
De 20 a 30 cm de la ma-
zayde150a200mmdel
borde de la membrana.
De 5 a 7,5 cm de la
membrana exterior, so-
breelejedelamaza(só-
lo en bombos con dos
membranas).
Respuesta rápida, fre-
cuencias bajas máxi-
mas, máxima intensi-
dad de sonido.
Respuesta media, so-
nido equilibrado.
Respuesta media, so-
nido agudo con fre-
cuencias bajas reduci-
das.
Respuesta más suave,
sonido más equilibrado
y resonante.
NOTA: Para definir los
golpes con mayor clari-
dad,coloqueunaalmo-
hada o una manta en la
parte inferior del tam-
bor,contralacabezade
la maza.
Amplificador
de bajo
eléctrico
A 2,5 cm del parlante,
sobre el eje del centro
del cono de éste.
A 2,5 cm del parlante,
sobre el eje del borde
del cono de éste.2
De 10 a 15 cm del par-
lante, en línea con el
centro del cono de éste.
De 60 a 90 cm del par-
lante, en línea con el
centro del cono de éste.
Respuesta rápida, so-
nidosumamentegrave.
Respuesta rápida, so-
nido con más frecuen-
cias altas.
Respuesta rápida, so-
nidoequilibradoylleno.
Respuesta suave, soni-
domás melodioso y con
más frecuencias altas.
MONTAJE DEL BETA 52 EN PEDESTAL PARA
MICROFONOS
El adaptador incorporado para pedestal cuenta con un
sistema dinámico de traba que permite ajustar la posición del
micrófono pero resiste su movimiento en caso que el baterista lo
golpee con los palillos. Para montar el BETA 52 en un pedestal y
ajustar su posición, efectué el procedimiento siguiente:
1. Atornille el adaptador incorporado en el extremo de un pe-
destalparamicrófonos(vealaFigura3).Ajustelaalturadel
pedestalsegúnseanecesario.Asegureseque eltornillode
ajuste de adaptador este flojo.
2. Gire el BETA 52 en sentido hasta ponerlo en la posición
deseadaenrelaciónconeltamboroelaltoprianteacaptar-
se.
3. Trabe el BETA 52 en su lugar girando el tornillo de ajuste
deladaptadorensentidohorariohastaapretarloconlama-
no. NO apriete el tornillo de ajuste en exceso.
4. De ser necesario, haga un ajuste ligero de la posición del
micrófono sin aflojar el tornillo de ajuste.
5. Conecte un cable de audio al conector tipo XLR incorporado.

9

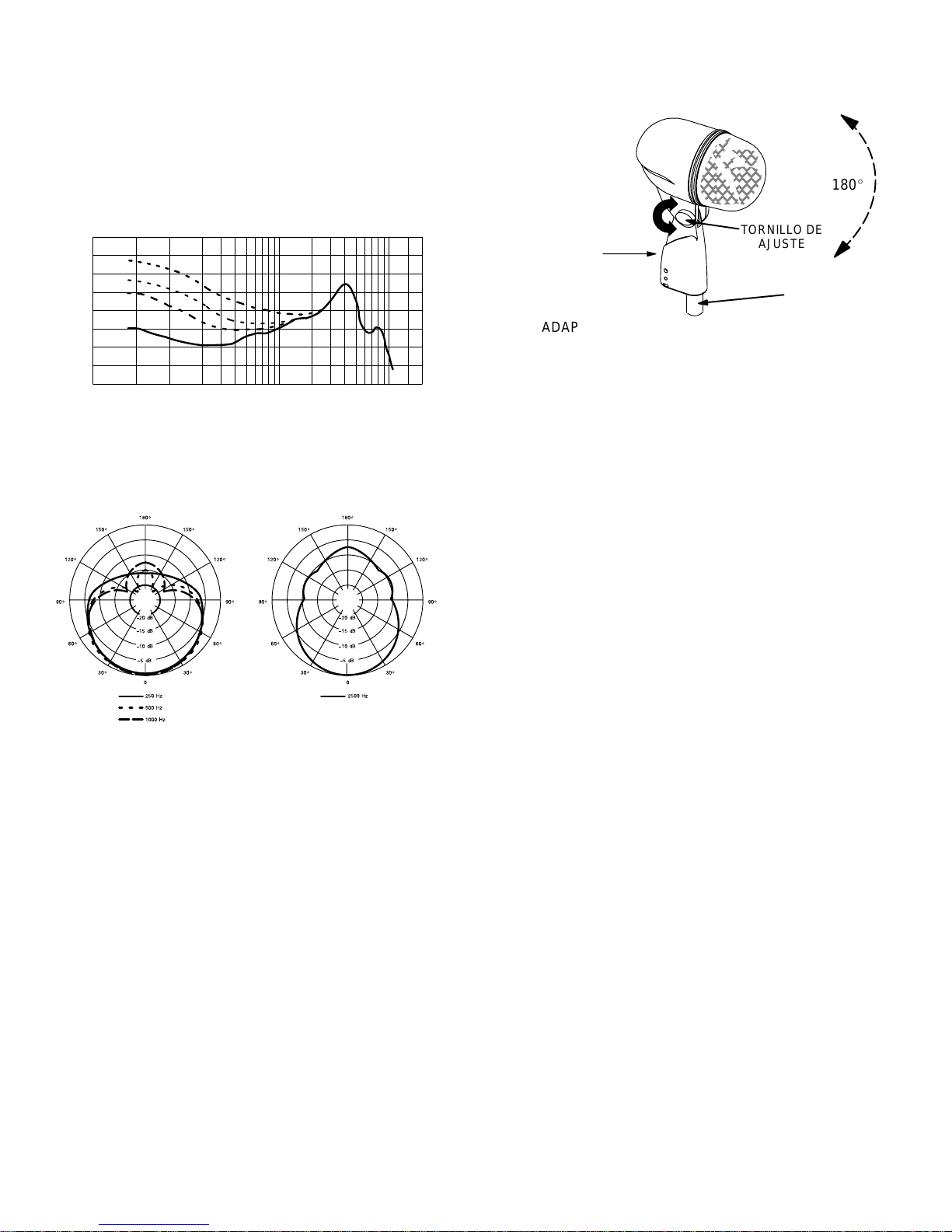

ESPECIFICACIONES
Tipo
Dinámico (bobina móvil)
Respuesta a frecuencias
20 a 10.000 Hz (vea la Figura 1)
NOTA: La curva abajo ilustrada muestra la respuesta de
unafuente sonorauniforme colocadaen eleje decaptación
aunadistanciade0,6m.Larespuestaobtenidaenlaprácti-
ca variará según la posición del micrófono.
RESPUESTA RELATIVA EN DB
FRECUENCIA EN HZ
0
–10
+10
0.6 m
51 mm
25 mm
3 mm
500 1,000 2,000 5,000 10,000 20,00050 100 20020
+20
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 1
Patrón polar
Supercardioide,simétricorespectoalejedelmicrófono(vea
la Figura 2)
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 2
Nivel de salida (a 1.000 Hz)
Voltaje en circuito abierto: –64 dBV/Pa* (0,06 mV)
*1 Pa = 94 dB SPL
Impedancia
Laimpedancianominal esde150W(real:45W)paraconexión
a entradas de micrófono de baja impedancia (baja Z)
Fasaje
Unapresiónpositiva enel diafragmadel micrófonoproduce
un tensió positivo en la pin 2 con respecto a la pin 3
Nivel de presión acústica (NPA) máx.
174 dB a 1.000 Hz (calculado)
Conector
Conector de audio de tres pins profesional (tipo XLR macho)
Caja
Metal troquelado pintado de color plateado azul con rejilla
de acero endurecido con acabado mate
Adaptador para pedestal ajustable y con traba
Incorporado, con traba dinámico, y ajustable a través de
180_con rosca estándar de 5/8”–27 (vea la Figura 3)
ADAPTADOR
PEDESTAL
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎÎ
ÎÎÎ
ÎÎÎ
Î
Î
TORNILLO DE
AJUSTE
180_
ADAPTADOR PARA PEDESTAL INCORPORADO
DEL BETA 52
FIGURA 3
Peso neto
605 g
Certificaciones
Cumple con las directivas de la European Union, elegible
para la marca CE; Cumple con los requisitos de inmunidad
y normas de propiedades electromagnéticas (EMC) de la
Comunidad Europea (EN 50 082–1, 1992).
ACCESORIOS SUMINISTRADOS
Bolsa de almacenamiento 26A25. . . . . . . . . . . . . . . . . . . . .
Adaptador de roscas de 5/8 a 3/8 pulg (Euro) 95A2050. .
ACCESORIOS OPCIONALES
Cable de 7,6 m C25E, C25F. . . . . . . . . . . . . . . . . . . . . . . . . . .
REPUESTOS
Cartucho R175. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conjunto de pantalla y rejilla RK321. . . . . . . . . . . . . . . . . . .
Conjunto de enchufe (conector) 90F1984. . . . . . . . . . . . . .

10
MODELLO BETA 52
MICROFONO DINAMICO A SUPERCARDIOIDE PER
STRUMENTI
INTRODUZIONE
Il modello BETA 52 della Shure è un microfono dinamico ad
uscita elevata con risposta in frequenza adattata
specificamente all’uso con grancasse ed strumenti di tono
grave. Fornisce attacco ed ”impatto” superbi, e consente di
ottenere suoni di qualità professionale anche a livelli
estremamente elevati di pressione sonora.
Il BETA 52 presenta una caratteristica di ricezione a
supercardioideintuttoilcampodifrequenza,assicurandocosì
un elevato guadagno a monte della retroazione ed
un’eccellentereiezionedeisuoniindesiderati.L’installazioneè
semplificata dall’adattatore incorporato per supporto,
bloccabile e regolabile, con connettore XLR incorporato,
specialmente se si desidera collocare il microfono dentro una
grancassa. Infine, una griglia in acciaio temprato protegge il
microfono dall’abuso e dall’usura associati a continui
spostamenti.
CARATTERISTICHE
S
Rispostainfrequenzaadattataspecificamenteagrancasse
ed altri strumenti di tono grave.
S Adattatore incorporato per supporto, bloccabile e regolabi-
le, con connettore XLR incorporato, che semplifica l’instal-
lazione, specialmente all’interno di una grancassa.
S Prestazionidiqualitàprofessionale,anchealivelliestrema-
mente elevati di pressione sonora.
S Diagramma di ricezione a supercardioide, che presenta un
elevato guadagno a monte della retroazione ed una
reiezione superiore dei suoni indesiderati.
S Griglia in acciaio temprato, resistente all’usura e agli abusi.
S Avanzato sistema di montaggio antivibrazione pneumatico,
che riduce al minimo la trasmissione di vibrazioni e suoni di
natura meccanica.
S Magnete al neodimio, per ottenere un elevato rapporto
segnale/rumore all’uscita.
S Bassa sensibilità a variazioni dell’impedenza di carico.
S Le leggendarie qualità e affidabilità Shure.
APPLICAZIONI E COLLOCAZIONE
La tabella che segue riporta le più comuni applicazioni e
tecniche di collocazione del modello BETA 52. Ricordare
sempre che le tecniche microfoniche dipendono largamente
dallepreferenzepersonaliechenonesisteun’unicaposizione
”giusta” del microfono.
APPLICAZIONE COLLOCAZIONE
SUGGERITA QUALITÀ DEI TONI
Grancassa Da 5 a 7,5 cm di distan-
za dalla battitoia, legger-
mente fuori asse rispetto
alla battitoia stessa.
Da20a30cmdidistan-
za dalla battitoia, lungo
l’asse della stessa.
Da20a30cmdidistan-
za dalla battitoia, da 15
a 20 cm di distanza dal
bordo della stessa.
Da 5 a 7,5 cm di distan-
za dalla battitoia ester-
na,lungol’asse delbat-
tente(solopergrancas-
se a doppia battitoia).
Attacco nitido, massi-
ma intensità dei toni
bassi, massimo livello
di pressione sonora.
Attacco medio, suono
bilanciato.
Attacco medio, toni
bassi ridotti e affievoli-
ti.
Attacco più graduale,
suono risonante e bi-
lanciato.
NOTA: per rendere il
ritmo ”più compatto”
mettere un cuscino o
una coperta sul fondo
della cassa, contro la
battitoia.
Amplificatore
per bassi
elettrici
2,5 cm di distanza
dall’altoparlante, lungo
l’asse del cono dell’al-
toparlante stesso.
2,5 cm di distanza
dall’altoparlante e lun-
gol’orlodelconodell’al-
toparlante stesso.
Da 10 a 15 cm di distan-
za dall’altoparlante, lun-
go l’asse del cono
dell’altoparlante stesso.
Da 60 a 90 cm di distan-
za dall’altoparlante, lun-
go l’asse del cono
dell’altoparlante stesso.
Attacco nitido, suono
dominato dai bassi.
Attacconitido,suono a
frequenze maggiori.
Attacco nitido, suono
bilanciato e pieno.
Attaccograduale, suo-
no a frequenze mag-
giori e dolce.
MONTAGGIO DEL MODELLO BETA 52 SU UN’ASTA DA
MICROFONO
L’adattatore incorporato per asta presenta un sistema di
bloccaggio dinamico che consente di regolare la posizione
del microfono, ma si oppone a possibili spostamenti causati
dagli urti delle bacchette. Per montare il BETA 52 su un’asta e
regolarne la posizione, procedere come segue:
1. Avvitare l’adattatore integrale per asta sull’estremità di
un’asta da microfono (vedi Figura 3). Regolare l’altezza
dell’asta come desiderato. Accertarsi che la vite a testa
piatta sull’adattatore sia allentata.
2. Girareil BETA52verticalmentefinchenon sitrovinellaposi-
zione desiderata rispetto alla battitoia o all’altoparlante.
3. Bloccare il BETA 52 in posizione serrando a mano, in senso
orario, la vite a testa piatta. NON serrarla eccessivamente.
4. Senecessario,variareleggermentelaposizionedelmicro-
fono senza allentare la vite a testa piatta.

11
5. Collegare un cavo audio al connettore integrale XLR.

12
DATI TECNICI
Tipo
Dinamico (bobina mobile)
Risposta in frequenza
Da 20 a 10.000 Hz (vedi a Figura 1)
NOTA: il grafico che segue mostra la risposta lungo l’asse
ad una distanza di 60 cm da una sorgente sonora uniforme.
In una specifica applicazione la risposta può variare, a se-
conda della posizione del microfono.
FREQUENZA, HZ
RISPOSTA RELATIVA, DB
0.6 m
51 mm
25 mm
3 mm
500 1,000 2,000 5,000 10,000 20,00050 100 20020
0
+10
–10
+20
TIPICA RISPOSTA IN FREQUENZA
FIGURA 1
Diagramma polare
A supercardioide con simmetria rotazionale rispetto all’asse
del microfono (vedi Figura 2).
TIPICI DIAGRAMMI POLARI
FIGURA 2
Livelli di uscita (a 1.000 Hz)
Tensione a circuito aperto: –64 dBV/Pa* (0,06 mV)
* 1 Pa = 94 dB SPL
Impedenza
Valore nominale: 150 W(45 Weffettivi) per il collegamento a
ingressi microfonici con bassi valori nominali di impedenza.
Relazione di fase
Unapressionepositivasuldiaframmaproduceunatensione
positiva al piedino 2 rispetto al piedino 3.
Livello di pressione sonora (SPL) massimo
174 dB a 1.000 Hz (calculato)
Connettore
Connettore audio professionale a tre piedini (tipo XLR ma-
schio).
Contenitore
Corpo in metallo pressofuso con smaltatura blu–argento e
griglia in acciaio temprato con finitura opaca.
Adattatore regolabile e bloccabile per supporto
Incorporato, con blocco dinamico, regolabile per 180_con
filettatura standard 5/8”–27 (vedi Figura 3).
ADATTATORE
SUPPORTO
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎ
ÎÎÎ
ÎÎÎ
ÎÎÎ
Î
Î
VITE A
TESTA PIATTA
180_
ADATTATORE INCORPORATO PER SUPPORTO,
MODELLO BETA 52
FIGURA 3
Peso netto
605 g
Omologazioni
Conforme alle direttive della Comunità Europea, contrasse-
gnabile con il marchio CE; questo prodotto è conforme ai re-
quisiti sull’immunità relativialla CEM (compatibilità elettromag-
netica) specificati dalla Comunità Europea [NSE (Norme
europee) 50 082–1, 1992]
ACCESSORI IN DOTAZIONE
Fodero 26A25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adattatore per filettatura (Euro) da 5/8 a 3/8 di poll.95A2050
OPTIONAL
Cavo, 7,6 m C25E, C25F. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RICAMBI
Cartuccia R175. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gruppo griglia e schermo RK321. . . . . . . . . . . . . . . . . . . . . .
Gruppo spina (connettore) 90F1984. . . . . . . . . . . . . . . . . . .
