Shure M97xE User manual

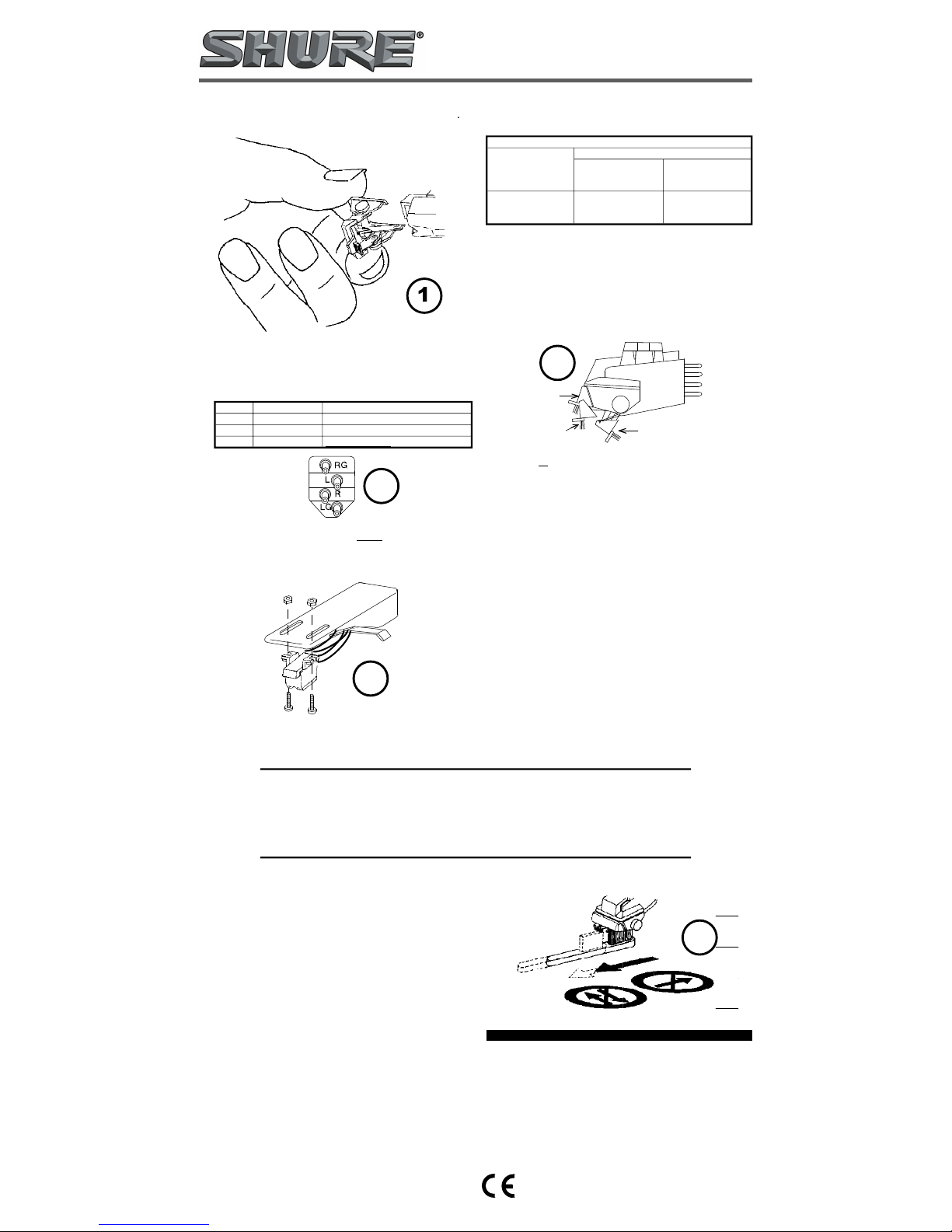

CARTRIDGE INSTALLATION
1.
Carefully remove the stylus from the cartridge

.
2.
Connect the wires from the headshell to the pins
on the cartridge

. Use the following table for the
correct connections. Note: To prevent “ground loops”
and hum, do not make common (ground) connec-
tions at these terminals.
R
RED
(RIGHT “HOT”)
RG
GREEN
(RIGHT GROUND)
L
WHITE
(LEFT “HOT”)
LG
BLUE
(LEFT GROUND)
(LEFT GROUND)
3.
Mount cartridge in the headshell and replace stylus
(

and

). Do not force.
Note
Mount cartridge in the headshell and replace stylus Mount cartridge in the headshell and replace stylus
: screws can be
threaded up from the bottom to provide maximum
record clearance.
4.
When the Dynamic Stabilizer brush is set to the op-
erating position

A, it absorbs 0.5 grams of tonearm
tracking force. The proper tonearm settings for the
recommended range of stylus tip tracking forces are:
TRACKING FORCE (in grams)
RECOMMENDED
TRACKING FORCE
RANGE (effective at
stylus tip)
TONEARM SETTING
Dynamic Stabilizer
Down (operating)
A
Dynamic Stabilizer
Up (non-operating)
B
Maximum 1.5 g
Optimum
1.25 g
Minimum 0,75 g
2.0 g
1.75 g
1.25 g
1.5 g
1.25 g
0.75 g
5.
Make the following final adjustments. Consult your
turntable instructions.
Cartridge Overhang
: If adjustable.
Anti-Skate
: If this adjustment is not speci-
fied in your turntable instructions, use the
same setting as for tracking force.
Tonearm Height
: If adjustable.
DYNAMIC STABILIZER/DE-STATICIZER
guard
A
B
The M97xE’s exclusive viscous-damped Dynamic
Stabilizer

The M97xE’s exclusive viscous-damped Dynamic The M97xE’s exclusive viscous-damped Dynamic
maintains a uniform distance between
the cartridge and the record under difficult playing
conditions, such as those caused by warped records
or mismatched tonearm mass. When such stabilization
is not required, the stabilizer can be locked into its up
position, which can improve sound quality under ideal
playing conditions.
Over 10,000 conductive fibers in the stabilizer brush
neutralize static charges on the record surface and
conduct them to the ground. Additionally, the fibers
sweep the record groove clean of dust and dirt in front of
the stylus tip. The Stabilizer also absorbs impact to pre-
vent record or stylus damage if the arm is accidentally
dropped on a record.
SIDE GUARD STYLUS PROTECTION SYSTEM
The Side-Guard stylus protection system helps prevent
stylus damage if the cartridge accidentally slides across
a record. This system responds to side thrusts on the
stylus by withdrawing the entire stylus cantilever and tip
safely into the stylus housing before the cantilever can
be damaged.
MONOPHONIC PLAYBACK
For monophonic playback of recordings, the left and right channels should be connected in parallel. This is ac-
complished most conveniently by setting the function switch on the associated preamplifier to “A + B” or “MONO.” If
the existing equipment has a single monophonic input, the two channels of the cartridge should be paralleled and
connected to this single input.
CARTRIDGE OPERATION
1.
Make certain cartridge is correctly mounted in tone-
arm and stylus is properly inserted in cartridge.
2.
Protect stylus with stylus guard when dusting turntable.
3.
Regulate tonearm set-down to prevent stylus from
striking edge of turntable or record.
4.
Do not handle tonearm while record is being played.
Use cueing device if available.
5.
If manual set-down is necessary, release arm as
soon as stylus engages groove.
6.
Do not activate arm without record(s) on turntable.
7.
Do not use damaged records.
8.
Check tracking force and anti-skate adjustments pe-
riodically. The Shure SFG-2 Tracking Force Gauge,
available through your Shure dealer, provides a
simple way to accurately set tracking force.
STYLUS CLEANING
stabilizer. Brush only from back to front, as shown

. Do
not use liquids on the stabilizer brush. Use alcohol or an
alcohol-distilled water solution to clean the stylus. Com-
mercial cleaning solutions may damage the stylus.
©2003, Shure Incorporated
27B3013 (Rev. 2)
Model M97xE User Guide
Printed in U.S.A.
4
5
1
2
3

PRODUCT SPECIFICATIONS
Replacement
Stylus
Stabilizer
Color
Stereo Output
(1 kHz at
5 cm/sec peack recorded
velocity)
Frequency
Response
Trackability
at 1.25 g
Tracking Force (cm/sec
Peak Velocity)
N97xE
Blue
4.0 mV
20 to 22,000 Hz
400 Hz – 30 cm/sec
1 kHz – 44 cm/sec
10 kHz – 31 cm/sec
Features
Very low mass, heat-treated cantilever
Dynamic Stabilizer damper/de-staticizer
Sideguard Stylus Protection System
Sideguard Stylus Protection System
Stylus Tip
Polished, natural diamond
Elliptical 5 x 18 m (0.0002 x 0.0007 in.) radii
Elliptical 5 x 18 m (0.0002 x 0.0007 in.) radii
Cartridge height
Cartridge height
15.6 mm
Net weight
Net weight
6.6 grams
6.6 grams
Channel balance
Within 2 dB
Channel Separation
Channel Separation
25 dB at 1 kHz
Optimum Load
47 kilohms, 200 - 300 picofarads/channel, including tone arm and amplifier input
capacitance
capacitance
DC resistance
1550 ohms
Inductance
650 millihenries
Certification
Conforms to European Union directives, eligible to bear CE marking; meets
European Union EMC Immunity Requirements: EN 50 082-1, 1992
European Union EMC Immunity Requirements: EN 50 082-1, 1992
PATENT NOTICE:
Manufactured under one or more of the following U.S. Patents: 4,275,888; 4,441,177; 4,473,897; 4,489,442.
Shure Incorporated (“Shure”) hereby warrants that this product
will be free in normal use of any defects in materials and
workmanship for a period of two years from the date of purchase
for all cartridge and housing assembly parts and for a period
of two years from the date of purchase for all transmitter parts.
At its option Shure will repair or replace the defective product
and promptly return it to you, or refund the purchase price. You
should retain proof of purchase to validate the purchase date and
return it with any warranty claim.
This warranty does not apply in cases of abuse or misuse of the
product, use contrary to Shure’s instruction, ordinary wear and
tear, an act of God or unauthorized repair. All implied WARRAN-
TIES OF MERCHANTABILITY or FITNESS FOR A PARTICULAR
PURPOSE are hereby disclaimed and Shure hereby disclaims
liability for incidental, special, or consequential damages resulting
from the use or unavailability of this product.
Some states do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to
you. This warranty gives you specific legal rights, and you may
have other rights which vary from state to state.
THIS WARRANTY SUPERSEDES ALL OTHER WARRANTIES
THAT ARE ASSOCIATED OR INCLUDED WITH THIS PRODUCT.
