Shure PSM1000 User manual

© 2014Shure Incorporated
Printed in U.S.A.
27B14811 (Rev. 3)
PSM®1000
Personal Monitor Wireless System
Guide de l’utilisation du système de retour personnel
Personal Monitor System Bedienungsanleitung
Guía del usuario del sistema de monitoreo personal
Guida all’uso del sistema di monitoraggio personale
Manual do Usuário do Sistema de Monitoração Pessoal
Система личного монитора беспроволочная
Français
English
Deutsch
Español
Italiano
Português
русский

ii

LR
PSM1000
O Sistema de Monitoração Pessoal PSM 1000 da Shure leva a monitoração pessoal ao seu nível mais avançado até hoje. O transmissor compatível com rede para basti-
dor integral de dois canais é ideal para as demandas de aplicações de turnê e instalação para profissionais de elite, e o receptor de corpo Diversity Bodypack fornece sinal
de RF e qualidade de áudio perfeitos. A operabilidade em rede via conexão Ethernet permite o controle remoto das funções do transmissor e uma abrangente coordena-
ção de frequências por meio do software Wireless Workbench.
Recursos
Instalação e Operação Avançadas
• Exibição visual de plotagem da procura em um detalhado ambiente gráfico.
• Controle remoto das configurações do transmissor:
- Ativação/desativação do emudecimento de RF.
- Ajustes da potência de saída de RF.
- Nível de aux./linha.
- Nível de entrada de áudio.
• Edição de nome de canal/dispositivo.
• Atualização direta do firmware com o WWB.

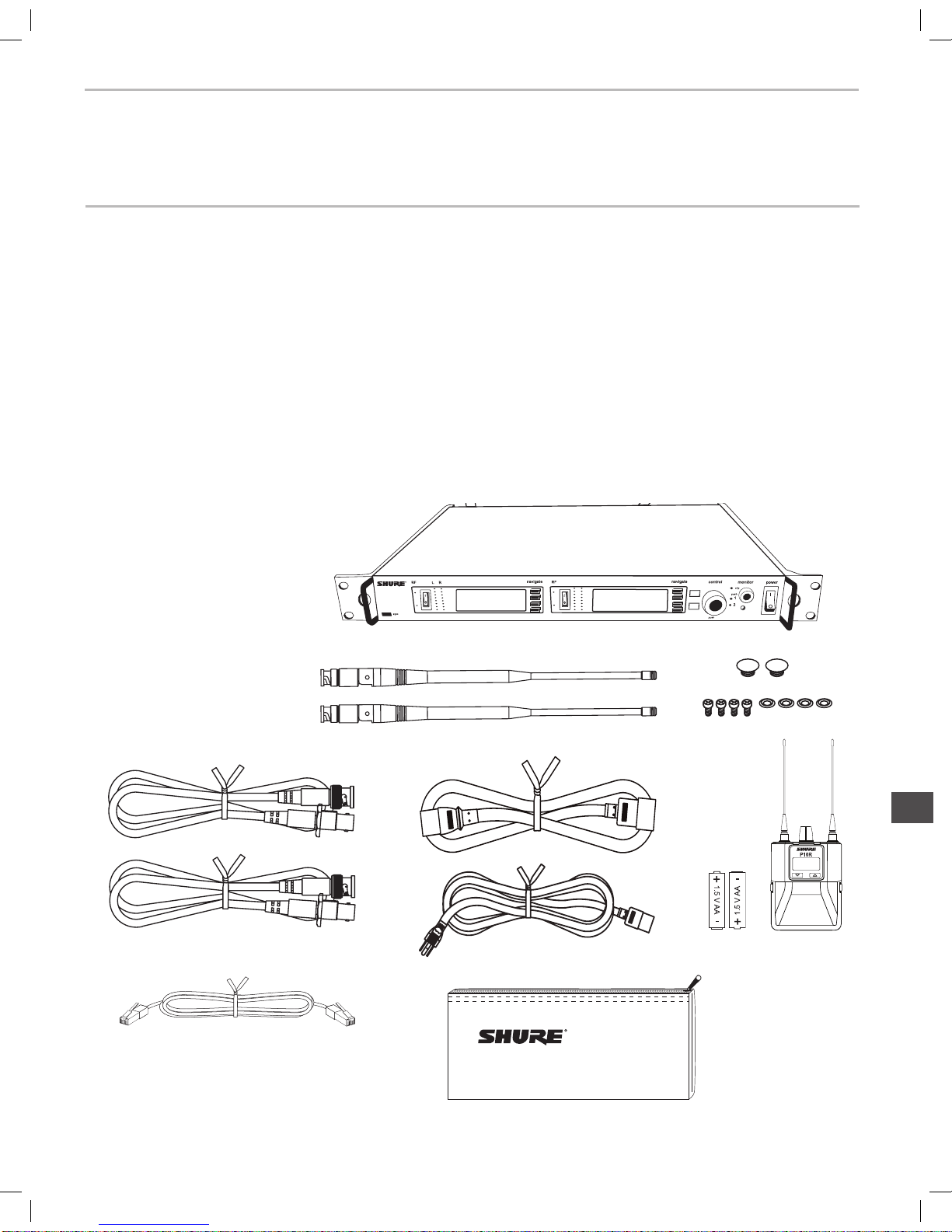

Componentes
• Transmissor para Montagem em Bastidor P10T
• Receptor Bodypack P10R (2)
• Duas Antenas de 1/2 Comprimento de Onda
• Pilhas AA (4)
• Cabos de Antena (2)
• Cabo de Alimentação IEC e Cabo de Extensão IEC
• Cabo de Rede Ethernet
• Bolsa com Zíper
Acessórios do bastidor:
• Plugues de orifício para 2 antenas
• 4 parafusos de montagem em bastidor com
arruelas
Desempenho de Classe de Turnê
• Transmissor para bastidor integral de dois canais em um robusto chassi
profissional.
• Diversity Bodypack com antena dupla praticamente elimina falhas de áudio
por interferência.
• Filtragem de RF de interface de precisão reduz a interferência de RF,
proporcionando sinal de RF mais limpo e forte, além de menos falhas de
áudio e artefatos audíveis.
• O CueMode permite monitorar as mixagens de diferentes palcos e armazenar
até 20 canais separados em um Bodypack, para referência fácil e rápida.
• Fonte de alimentação interna com portas de entrada/saída IEC facilita
cadeias de alimentação no bastidor.
• Compatibilidade com modelos anteriores.
71

Os possíveis resultados do uso incorreto são marcados por um de dois símbolos
— "ATENÇÃO" e "CUIDADO" — dependendo da iminência do perigo e da severi-
dade do dano.
ATENÇÃO: Não seguir esses avisos de atenção pode causar
lesão grave ou morte devido à operação incorreta.
CUIDADO: Não seguir esses avisos de cuidado pode causar
lesão moderada ou danos à propriedade em consequência
da operação incorreta.
CUIDADO
• Não desmonte ou modifique o dispositivo, sob risco de falhas.
• Não o submeta à força demasiada e não puxe o cabo, sob risco de falhas.
• Mantenha o produto seco e evite expor a temperaturas extremas e umidade.
ATENÇÃO
• A entrada de água ou objetos estranhos no dispositivo pode ocasionar risco de
incêndio ou choque elétrico.
• Não tente alterar este produto. Isso poderá resultar em lesão pessoal e/ou
falha do produto.
This device is able to produce sound volume higher than 85 dB SPL. Please check
your maximum allowed continuous noise exposure level based on your national
employment protection requirements.
ATENÇÃO
INFORMAÇÕES SOBRE A LICENÇA
Licença: Em determinados locais, pode ser necessário obter uma autorização min-
isterial para operar este equipamento. Consulte a sua autoridade nacional sobre
possíveis requisitos. Alterações ou modificações não expressamente aprovadas
pela Shure Incorporated podem anular a autorização do usuário para a operação
do equipamento. A licença do equipamento de microfone sem fio da Shure é de
responsabilidade do usuário e a licença depende da classificação e aplicação do
usuário e da freqüência selecionada. A Shure recomenda enfaticamente ao usuário
contatar a devida autoridade de telecomunicações com relação à devida licença
antes de escolher e encomendar as frequências.
Informações para o usuário
Este equipamento foi testado e está de acordo com os limites para um dispositivo
digital Classe B, segundo a Parte 15 das Normas do FCC. Estes limites foram
projetados para fornecer razoável proteção contra interferência prejudicial em uma
instalação residencial. Este equipamento gera, usa e pode irradiar energia de ra-
diofrequência e, se não for instalado e usado conforme as instruções, pode causar
interferência prejudicial às comunicações de rádio. Entretanto, não há garantias de
que não ocorrerão interferências em uma determinada instalação. Se este equipa-
mento causar interferência prejudicial à recepção de rádio ou televisão, o que pode
ser determinado ao desligar e ligar o equipamento, o usuário deve tentar corrigir a
interferência tomando uma das seguintes medidas:
• Reoriente ou mude de lugar a antena receptora.
• Aumente a distância entre o equipamento e o receptor.
• Conecte o equipamento a uma tomada de um circuito diferente do circuito da
tomada onde o receptor está conectado.
• Consulte o fabricante do equipamento ou um técnico de rádio/televisão
experiente.
Este dispositivo está em conformidade com a(s) normas(s) RSS de isenção de
licença da Indústria Canadense. A operação deste dispositivo está sujeita às se-
guintes condições: (1) este dispositivo não pode causar interferência; e (2) este
dispositivo deve aceitar quaisquer interferências, incluindo algumas que possam
causar operação não desejada do dispositivo.
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux ap-
pareils radio exempts de licence. L'exploitation est autorisée aux deux conditions
suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de
l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est
susceptible d'en compromettre le fonctionnement.
Este aparelho digital Classe B está em conformidade com a Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
Observação:O teste de compatibilidade eletromagnética é baseado no uso dos
tipos de cabos recomendados e fornecidos com o equipamento. O uso de outros
tipos de cabos pode degradar o desempenho da compatibilidade eletromagnética.
Alterações ou modificações não expressamente aprovadas pelo fabricante
podem anular a autorização do usuário para a operação do equipamento.
OUVIR O SOM COM VOLUME MUITO ALTO PODE CAUSAR DANOS
PERMANENTES À AUDIÇÃO. USE O VOLUME O MAIS BAIXO POSSÍVEL.
A exposição prolongada a sons excessivamente altos pode danificar os ouvidos
e resultar em perda permanente da audição devido ao ruído (NIHL - Noise-
Induced Hearing Loss). Siga as recomendações estipuladas pela Administração
de Saúde e Segurança do Trabalho dos E.U.A. (U.S. Occupational Safety Health
Administration-OSHA) sobre o máximo tempo de exposição a determinados
níveis de pressão sonora, a fim de evitar danos à audição.
90 dB SPL por
8 horas
95 dB SPL por
4 horas
100 dB SPL
por 2 horas
105 dB SPL
por 1 hora
110 dB SPL
por meia hora
115 dB SPL
por 15 minutos
120 dB SPL Evitar sob risco de
danos
IMPORTANTES INSTRUÇÕES DE SEGURANÇA
1. LEIA estas instruções.
2. GUARDE estas instruções.
3. PRESTE ATENÇÃO a todas as instruções.
4. SIGA todas as instruções.
5. NÃO use este aparelho perto de água.
6. LIMPE SOMENTE com um pano seco.
7. NÃO bloqueie nenhuma das aberturas de ventilação. Deixe distâncias suficientes para
ventilação adequada e instale de acordo com as instruções do fabricante.
8. NÃO instale próximo de nenhuma fonte de calor, tais como fogo aceso, radiadores,
bocais de aquecimento, fornos ou outros aparelhos que produzam calor (inclusive ampli-
ficadores). Não coloque fontes de chamas sobre o produto.
9. NÃO inutilize as características de segurança do conector polarizado ou com pino de
aterramento. Um conector polarizado possui duas lâminas com uma mais larga do que a
outra. Um conector com pino de aterramento possui duas lâminas e um terceiro pino de
aterramento. É fornecida uma lâmina mais larga ou o terceiro pino para a sua segurança.
Se por acaso o conector não se encaixar na tomada, chame um eletricista para substituir
a tomada obsoleta.
10. PROTEJA o cabo de alimentação, evitando que seja pisado ou que enrosque, especial-
mente nos conectores, nas tomadas elétricas de emprego geral e no ponto onde elas
saem do aparelho.
11. USE SOMENTE acessórios/apetrechos especificados pelo fabricante.
12. USE somente com um carrinho, pedestal, tripé, suporte ou mesa espe-
cificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um
carrinho, tenha cuidado ao movimentar o conjunto aparelho/carrinho para
evitar danos com a queda do mesmo.
13. DESLIGUE este aparelho da tomada elétrica durante tempestades com relâmpagos ou
quando não seja utilizado por longo período.
14. DEIXE toda a manutenção sob a responsabilidade de uma equipe de manutenção
qualificada. É necessário realizar a manutenção quando por algum motivo o aparelho
tiver sido danificado de alguma forma, como por exemplo por dano do cabo de alimen-
tação elétrica ou do seu conector, por derramamento de líquido ou queda de objetos no
aparelho, se o aparelho tiver sido exposto à chuva ou à umidade, não esteja operando
normalmente ou tenha sofrido queda.
15. NÃO exponha o aparelho a respingos ou goteiras. NÃO coloque objetos cheios de
líquidos, tais como vasos, sobre o aparelho.
16. O plugue MAINS (rede elétrica) ou um acoplador de aparelho deve estar sempre pronto
para operação.
17. O ruído aéreo do Aparelho não ultrapassa 70 dB (A).
18. O aparelho com construção CLASSE I deve estar conectado à tomada da rede elétrica
com ligação à terra.
19. Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva
ou umidade.
20. Não tente alterar este produto. Isso poderá resultar em lesão pessoal e/ou falha do
produto.
21. Opere este produto dentro da faixa de temperatura de operação especificada.
Este símbolo indica que existe nesta unidade tensão perigosa que
apresenta risco de choque elétrico.
Este símbolo indica que existem instruções operação e manutenção
importantes na literatura que acompanha esta unidade.
72

PSM1000
P10T
Dual Wireless Transmitter
with Audio Reference
Companding
CLIP
CLIP
PSM1000
P10T
Dual Wireless Transmitter
with Audio Reference
Companding
CLIP
PSM1000
P10T
Dual Wireless Transmitter
with Audio Reference
Companding
CLIP
PSM1000
P10T
Dual Wireless Transmitter
with Audio Reference
Companding

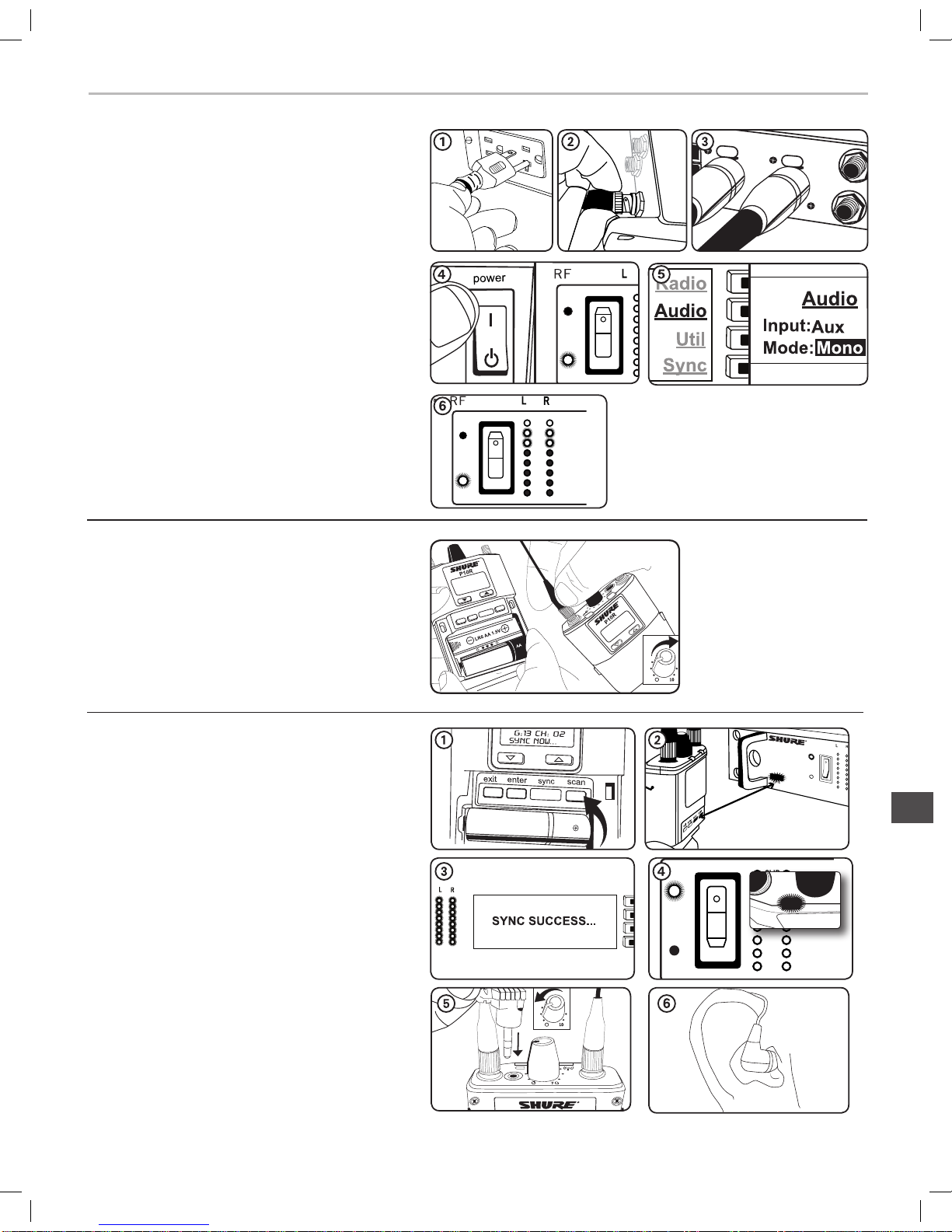

Instruções para Início Rápido
Transmissor para Montagem em
Bastidor
1. Conecte a uma tomada usando o cabo de alimentação fornecido.
2. Instale as antena fornecidas nos conectores BNC antenna out.
3. Conecte a saída da fonte de áudio, como as saídas de um mixer,
às entradas de áudio. É possível usar os dois conectores de en-
trada ou escolher um deles para uma fonte mono.
4. Desligue a RF e ligue a alimentação.
5. Para mono (uma entrada), acesse o menu Audio e selecione
Mono.
Ajuste a sensibilidade de entrada para corresponder à fonte us-
ando a configuração Util > Audio > INPUT (Entrada).
6. Ajuste o nível da fonte de áudio de maneira que, para o nível
de sinal de entrada médio, os dois LEDs amarelos superiores
pisquem e os LEDs inferiores fiquem acesos. Se o LED vermelho
clip acender e uma advertência aparecer no LCD, as entradas
estão sobrecarregadas. Diminua o nível da entrada de áudio para
+4 dBu no menu Audio. Se o nível do sinal estiver muito baixo,
altere a sensibilidade da entrada para –10 dBV
Bodypack
Abra pressionando os fechos nas duas laterais e puxando. Insira as
pilhas ou a bateria e instale as antenas. Ligue usando o botão de
volume. A luz da bateria acende.
Procura e Sincronização
1. No Bodypack, pressione o botão scan (procura).
SYNC NOW...(Sincronizar agora...) pisca no mostrador.
2. Alinhe as janelas de IR no Bodypack e na unidade do bastidor.
A janela de IR no transmissor acende. Pressione o botão sync
no transmissor. Os LEDs Level (Nível) da unidade do bastidor
piscam e aparece SYNC SUCCESS(Sincronização bem-sucedida)
na tela.
3. Ligue o interruptor de RF. O LED azul de RF do Bodypack acende
para indicar que o transmissor está sendo detectado. O Bodypack
também exibe a intensidade do sinal de RF.
4. Importante: Reduza o volume do Bodypack antes de conectar os
fones auriculares.
5. Insira os fones auriculares e aumente o volume lentamente.
Importante: Remova a película protetora da face do transmissor ou
a sincronização de IR pode não funcionar corretamente.
73

CLIP CLIP
PSM1000
P10T
Dual Wireless Transmitter
with Audio Reference
Companding
Estrutura e Navegação no Menu do Transmissor
Tela Inicial
A tela inicial fornece acesso aos submenus e exibe um resumo das configurações do transmissor.
① Nome do canal de áudio
② Configuração de frequência
③ Grupo e Canal
④ Ícone de Rede
⑤ Ícone de Bloqueio
⑥ Nível de Potência de RF
⑦ Nível de Áudio
⑧ Mix-mono ou estéreo
⑨ Entrada Aux/Linha
⑩ Submenus
⑪ Canal de TV

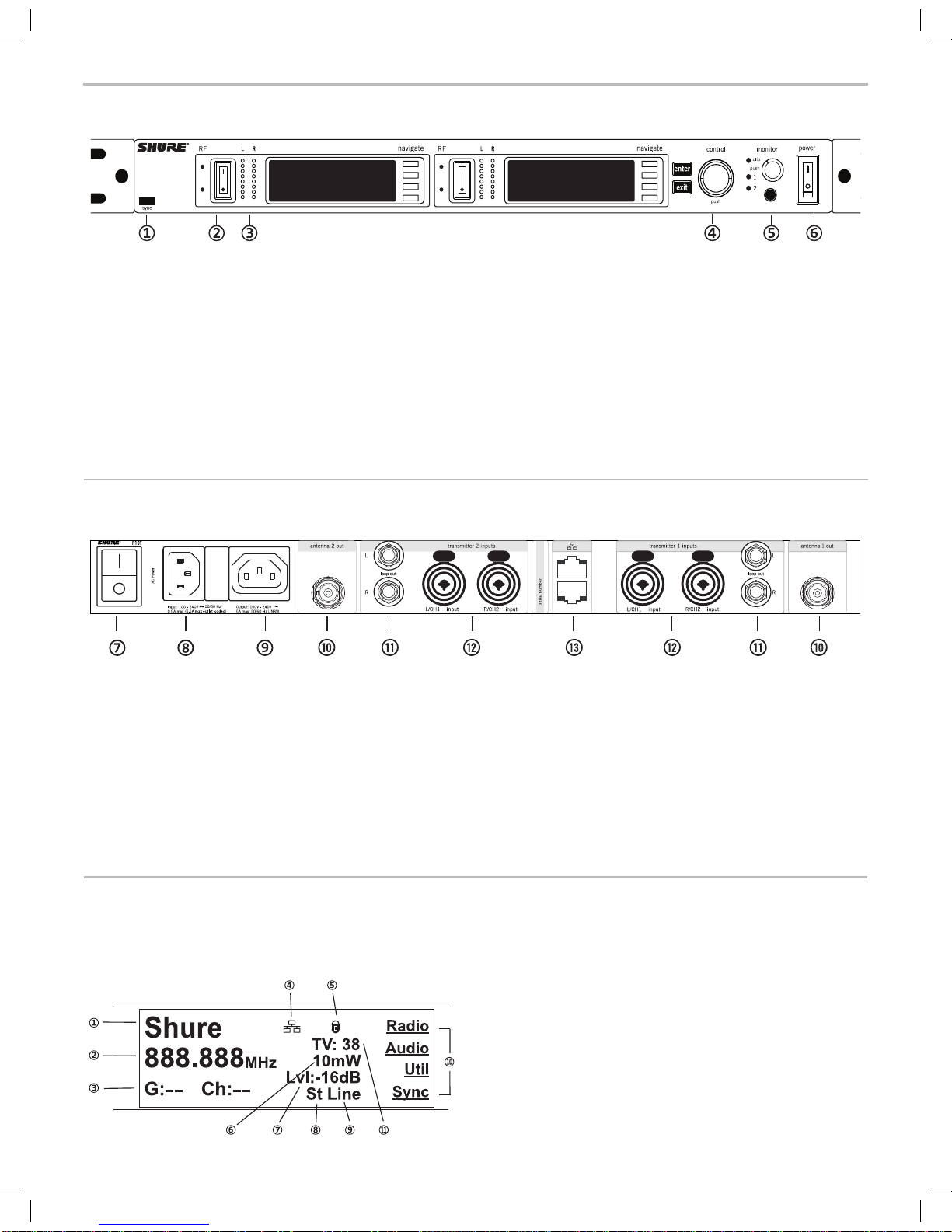

Controles do Painel Frontal
Painel traseiro
① Janela Sync
Alinhe a janela de IR do Bodypack à janela Sync no transmissor.
② Interruptor de RF
Emudece a saída de RF. Para ajustar sistemas múltiplos ou configurar ajustes sem
transmitir sinais de RF ou de áudio indesejáveis.
③ Indicadores de Áudio
Use o botão de controle para ajustar o áudio de maneira que, para o nível de sinal
de entrada médio, os dois LEDs amarelos superiores pisquem e os LEDs inferiores
fiquem acesos. Pressione o botão enter para salvar o valor, exit para cancelar. O
LED vermelho clip indica que as entradas estão sobrecarregadas. Diminua o nível
da entrada na fonte de áudio ou mude a sensibilidade da entrada da unidade do
bastidor no menu Audio > Input (Entrada).
④ Mostrador e Controles de Status
Use os botões de navegação para acessar o menu de configuração. Pressione o
botão de controle para mover o cursor para o próximo item. Gire o botão de controle
para alterar um parâmetro — o botão enter pisca. Pressione-o para salvar o valor.
Aperte o botão exit para cancelar as alterações e voltar ao menu anterior.
⑤ Monitoração do Fone de Ouvido
O controle do monitor ajusta o sinal de saída para o conector de 3,5 mm de fone de
ouvido. Pressione o botão para alternar entre transmissores. O LED clip do monitor
indica que o áudio do fone de ouvido está saturando.
⑥ Interruptor de Alimentação
Liga e desliga a unidade.
⑦ Interruptor de alimentação primária
Este interruptor desconecta a alimentação da unidade. Não é afetado pelo bloqueio
de alimentação da interface no menu Util. Apenas o interruptor de alimentação
frontal pode ser bloqueado.
⑧ Plugue da alimentação
Entrada de alimentaçãom da rede elétrica AC, conector IEC de 100 a 240 VAC.
⑨ Saída auxiliar de alimentação da rede elétrica AC
Utilize um cabo de extensão padrão IEC para fornecer alimentação AC para um
outro aparelho. Não chaveada.
⑩ Porta da antena (BNC)
Instale as antenas fornecidas. Se a montagem for feita em bastidor, use um kit de
montagem no painel frontal ou de montagem remota da Shure.
⑪ loop out
Envia o sinal de áudio entrando no transmissor para outro dispositivo.
⑫ Entradas de Áudio
Conecte a saídas balanceadas ou desbalanceadas. Use qualquer um dos conecto-
res para entrada mono. Aceita plugues machos XLR ou TRS de 6,35 mm (1/4 pol.).
⑬ Conector Ethernet
Conector Ethernet RJ-45 de duas portas para conexão a uma rede ou um computa-
dor.
74

Menu Navigation
RADIO
G
CH
888.888MHz
RF POWER
Custom
Load
Clear
Next
Input
Mode
Stereo/Mix
Line
Aux
Mono
AUDIO
PTP
Level
Configurações de Radiofrequência (RF)
Acesse o menu Radio para ajustar a frequência e a potência em que a unidade opera.
G: Número do grupo. Cada grupo contém canais selecionados para operar bem em conjunto em uma única instalação.
Ch: Número do canal. Configura o transmissor para um canal no grupo selecionado.
888.888 MHz: Exibe a frequência em que o transmissor está configurado. Seleção de frequência; ajustável em incrementos
de 1 MHz ou 25 kHz.
PWR: Nível de potência em que o transmissor opera. Selecione entre 10, 50 ou 100 mW (níveis de potência variam por
região)
Custom: Para criar grupos de frequência personalizados. Consulte Grupos Personalizados.
Configurações de Áudio
Acesse as seguintes configurações no menu Audio menu.
Nível de entrada (Input)
Altera o nível de áudio das entradas na parte traseira do transmissor de bastidor.
Line: +4 dBu (nível de linha)
Aux: –10 dBV (nível auxiliar)
Modo de Áudio (Mode)
Stereo/MX: Transmite cada entrada como um canal separado.
Mono: Combina ambas as entradas em um único canal.
PTP: Configura o dispositivo para áudio ponto a ponto sem fio.
Nível de Saída (Level)
Ajusta o nível de saída.
SYNC
Lock
V Lim
Lim Val
Hi Boost
Bal Mx
Bal St
Sync Scan
Spectrum
Sync
Retry
OK
Deploy
Zoom
Cursor
Mode
RxSetup
Menu de Sincronização do Receptor (Sync)
Transferência de Configurações para o Bodypack Durante a Sincronização (RxSetup)
Use este recurso para armazenar configurações que serão transferidas para o Bodypack durante a sincronização.
Cada parâmetro possui o valor padrão NoChange (Sem alteração), ou seja, essa configuração não é afetada pela
sincronização.
Lock
ON: Bloqueia a interface do Bodypack.
Off: Desbloqueia a interface do Bodypack.
V Lim
ON: Ativa o limite de volume.
Off: Desativa o limite de volume.
Lim Val: Define o valor do limite de volume.
HiBoost: Define o valor do reforço de alta frequência.
Mode: Define estéreo (ST) ou MixMode (MX).
Bal Mx: Ajusta o balanço do MixMode.
Bal St: Ajusta o balanço do modo estéreo.
Download e Exibição de Dados de Procura Espectral (Spectrum)
Alinhe as portas IR do receptor e do transmissor e pressione SyncScan para fazer o download de dados de procura espec-
tral do receptor.
Após o download dos dados, as seguintes opções ficam disponíveis:
Deploy: Entra em um submenu em que é possível implantar as frequências abertas em todos os transmissores na rede.
Cursor: Permite que o botão de controle movimente o cursor.
Zoom: Permite que o botão de controle aplique zoom a um gráfico na posição do cursor.
Dica: Pressione o botão de controle para alternar entre os modos de cursor e zoom.
Sync
Pressione para sincronizar o receptor e o transmissor usando a porta IR.
75

Configurações do Utilitário
Nome do Canal
Util > Channel Name
Gire o botão de controle para alterar o nome do canal. É possível definir um nome diferente para
cada canal no dispositivo (esse nome é carregado no Bodypack com a sincronização).
Configurações do Mostrador
Util > Display
Altere a aparência do painel LCD no menu do mostrador
Brightness: Ajusta o brilho do mostrador como alto, baixo ou médio.
Disp. Invert (Inversão do mostrador): Altera o mostrador de claro sobre fundo escuro para
escuro sobre fundo claro.
Contrast: Use o botão de controle para ajustar o contraste.
Bloqueios da Interface
Use estes controles para bloquear ou desbloquear o interruptor de alimentação e os controles do
painel frontal.
Interruptor de Alimentação
Util > Lock > Power Switch
Locked: Bloqueia o interruptor de alimentação.
Off: Desbloqueia o interruptor de alimentação.
Painel Frontal
Util > Lock > Front Panel
Locked: Bloqueia os controles no painel frontal para o transmissor selecionado.
Off: O painel frontal está desbloqeuado.
Desbloqueio do Painel Frontal
Para desbloquear o painel frontal, selecione Util > Unlock (Desbloquear)
Configuração de Rede
Use este menu para encontrar, exibir e alterar como este dispositivo se conecta à rede. Há um con-
junto de configurações de rede para ambos os transmissores.
Identificação do Dispositivo (Device)
Permite atribuir um nome de exibição. Aplica-se aos dois canais no dispositivo. Para nomear cada
canal individualmente, use a configuração Channel Name (Nome do canal).
Configuração (Mode)
Automatic: Configuração padrão para uso com redes DHCP.
Manual: Endereçamento IP manual. Permite inserir um endereço IP (IP) e a máscara de sub-rede
(SUB).
MAC: Exibe o endereço MAC deste dispositivo, apenas para visualização, e há apenas um
endereço MAC para os dois transmissores.
Reset: Apenas no modo manual. Restaura todas as configurações de rede para os padrões de
fábrica.
Encontrar Todos os Dispositivos da Rede (Find All)
Lista todos os dispositivos da rede.
• Role até qualquer um dos dispositivos listados e pressione Show Info (Mostrar Informações) para
exibir informações sobre o dispositivo.
• Pressione Flash (Piscar) para fazer os LEDS de todos os dispositivos na rede piscarem
• Pressione Back (Voltar) para retornar à tela anterior
Configurações Adicionais (More)
Product ID: Exibe o número de série do produto.
Reset All: Restaura os valores em todos os dispositivos da rede para os padrões de fábrica.
FW Update: Exibe a versão do firmware do receptor atualmente armazenada no transmissor. Pres-
sione Download para transferir a atualização para um receptor por meio da porta IR.
76

Receptor Bodypack ① Interruptor de Alimentação e Controle de Volume
Liga e desliga o bodypack e ajusta o volume do fone auricular.
② Conector de 3,5 mm de Fone Auricular
Insira os fones auriculares aqui.
③ Botão Scan
Pressione o botão Scan (Procura) para encontrar uma frequência disponível. Pressione e se-
gure por dois segundos para encontrar o grupo com o maior número de canais disponíveis.
④ Janela de IR
Para transmitir as configurações entre o bodypack e a unidade do bastidor.
⑤ Compartimento de Bateria
Necessita de 2 pilhas AA ou de uma bateria recarregável Shure. Abra pressionando os
fechos nas duas laterais e puxe.
⑥ Botões de Menu
Use em conjunto com os botões ▼▲ para acessar os menus de configuração.
⑦ Botões ▼▲
Use para ajustar a mixagem de áudio (apenas no MixMode) ou em conjunto com os botões
de menu para alterar configurações.
⑧ Tela LCD
Exibe as configurações e os menus atuais.
⑨ LED Bateria Tricolor
Acende em verde, âmbar ou vermelho para indicar a carga da bateria. Quando vermelho,
troque imediatamente a bateria ou pilhas.
⑩ LED RF Azul
Indica que o bodypack está recebendo um sinal do transmissor.
⑪ Conector SMA
Para antenas removíveis.
⑫ Adaptador AA Removível
Remova para utilizar com uma bateria recarregável Shure SB900.
Observação: Para remover o adaptador, abra a tampa e deslize-o. Para reinstalar o adapta-
dor, coloque-o sobre a tampa e pressione até ouvir um clique.
Configurações de RF
Acesse as seguintes configurações de RF no menu RADIO.
G: Número do grupo. Cada grupo contém canais selecionados para operar bem
em conjunto em uma única instalação.
CH: Número do canal. Configura o receptor para um canal no grupo selecionado.
888.888 MHz: Exibe a frequência em que o transmissor está configurado. Realce
e use os botões ▼▲ para configurar o transmissor com uma frequência especí-
fica.
SQUELCH: Ajusta a configuração do supressor de ruído.
FULL SCAN: Faz uma procura espectral e exibe as frequências abertas em uma
interface gráfica.
RF PAD: Atenua os sinais da antena em incrementos de 3 dB.
Configurações de Áudio
Acesse as seguintes configurações de áudio no menu Audio.
Modo de Saída (MODE)
STEREO: Estéreo
MIXMODE: MixMode
Reforço EQ de Alta Frequência (HIBOOST)
OFF: Sem reforço (plano).
4 dB: Reforço de 4 dB a 10 kHz.
2 dB: Reforço de 2 dB a 10 kHz.
Limitador de Volume (V LIMIT)
V LIMIT: Liga (ON) ou desliga (OFF) o limitador.
VALUE (Valor): 3 a 9: análogo à posição do botão de volume (por exemplo, 5 é
igual ao quinto ponto do botão de volume).
Ganho de Saída (GAIN)
HIGH: Aumenta o ganho em 10 dB
STANDARD(STD): Ganho de 0 dB.
Configurações de Utilidades e do Mostrador
Acesse as seguintes configurações no menu UTILITIES menu.
CUEMODE: Entra no CUEMODE. Para sair, pressione enter e selecione EXIT CUE-
MODE
DISPLAY: Altera as configurações do mostrador no Bodypack.
CONTRAST: Ajusta o brilho do mostrador como alto, baixo ou médio.
LOCK PANEL: Bloqueia todos os controles, exceto alimentação e volume. Para
desbloquear, pressione exit (sair), selecione OFF (Desligar) e pressione enter
BATTERY: Exibe o seguinte: Hrs: Min Left, temperature, Status, Cycle Count
and Health.
RESTORE: Retorna o receptor às configurações padrões de fábrica.
77

Instalação de um Sistema Múltiplo
Ao instalar sistemas múltiplos, defina um único Bodypack para procurar as
frequências disponíveis e faça o download dessas frequências em todas as uni-
dades de bastidor.
O Bodypack precisa estar na mesma faixa de frequência que todos os
transmissores.
1. Ligue todas as unidades de bastidor. Desligue a RF. (Isso impede que elas
interfiram na procura de frequência).
Observação:Ligue todos os demais dispositivos sem fio ou digitais da maneira
que devem estar durante a atuação ou apresentação (para que a procura de-
tecte e evite qualquer interferência que possam gerar).
2. Use o Bodypack para procurar um grupo pressionando e segurando o botão
scan por dois segundos. O Bodypack exibe o grupo e o número de canais dis-
poníveis e pisca SYNC NOW....
Importante: Anote o número de canais disponíveis. Se houver mais unidades
de bastidor que os canais disponíveis, elimine as fontes potenciais de interfer-
ência e tente novamente ou entre em contato com Aplicações Shure para obter
ajuda.
3. Sincronize o Bodypack com a primeira unidade de bastidor alinhando as janelas
de IR e pressionando sync.
4. Pressione novamente scan no Bodypack para encontrar a próxima frequência
disponível.
5. Sincronize o Bodypack com a unidade de bastidor seguinte.
6. Repita para todas as unidades de bastidor.
7. Sincronize o Bodypack de cada artista com sua respectiva unidade de bastidor
alinhando as janelas de IR e pressionando sync. NÃO pressione scan nos
Bodypacks.
8. Ligue a RF em todas as unidades de bastidor. Os sistemas estão prontos para
serem utilizados.
CueMode
O CueMode permite carregar o nome e os ajustes de frequência de diversas uni-
dades de bastidor e armazená-las em forma de lista num único Bodypack. É pos-
sível, então, rolar a qualquer momento a lista para ouvir a mixagem de áudio de
cada transmissor, exatamente como cada um dos artistas faz durante o show.
As listas do CueMode são retidas mesmo após sair do CueMode, desligar o
Bodypack ou remover as baterias.
Observação: Ajuste a frequência do canal e atribua nomes de mostrador para
cada transmissor antes de criar a lista do CueMode.
Adição de Transmissores à Lista do CueMode
Observação: O transmissor deve estar na mesma banda de frequência que o
Bodypack.
1. Abra a porta da bateria e pressione o botão enter.
2. No menu principal, role até UTILITIES e pressione enter. Selecione CueMode
e pressione enter novamente.
3. Alinhe as janelas de IR e pressione sync na unidade de bastidor.
O LCD exibe SYNC SUCCESS (Sincronização bem-sucedida) depois que os dados
de frequência e nome forem carregados na lista do CueMode. Exibe também o
número do CueMode daquele transmissor e o número total de transmissores.
4. Repita a etapa acima para cada transmissor.
Observação: Fazer a sincronização no CueMode não altera nenhuma das con-
figurações do Bodypack.
Mixagens de Amostras de Audição
1. Entre no CueMode a partir do menu UTILITIES.
2. Use os botões ▼▲ para rolar a lista do CueMode e ouvir as mixagens.
Saída do CueMode
Saia do CueMode pressionando enter e selecionando EXIT CUEMODE (Sair do
CUEMODE).
Vida Útil da Bateria
Indicador de Bateria LED Bateria
Tricolor
Horas Restantes Aproximadas (h:mm)
Alcalina Li-ION
Nível de Volume Nível de Volume
468468
Verde 6:00 a 3:50 4:20 a 2:45 3:15 a 2:05 8:45 a 4:00 7:15 a 4:00 6:25 a 4:00
Verde 3:50 a 2:50 2:45 a 2:00 2:05 a 1:30 4:00 a 3:00 4:00 a 3:00 4:00 a 3:00
Verde 2:50 a 1:15 2:00 a 1:00 1:30 a 0:50 3:00 a 2:00 3:00 a 2:00 3:00 a 2:00
Verde 1:15 a 0:25 1:00 a 0:20 0:50 a 0:20 2:00 a 1:00 2:00 a 1:00 2:00 a 1:00
Âmbar 0:25 a 0:15 0:20 a 0:10 0:20 a 0:10 1:00 a 0:30 1:00 a 0:30 1:00 a 0:30
Vermelho < 0:15 < 0:10 < 0:10 < 0:30 < 0:30 < 0:30
Total Battery Life 6:00 4:20 3:15 8:45 7:15 6:25
Observação: Vida útil da pilha usando pilhas Alcalinas AA da marca Energizer e nas seguintes condições:
• Áudio do receptor configurado com HIBOOST = OFF e V LIMIT = OFF
• INPUT (Entrada) de áudio do transmissor configurada como Line+4 dBu e Level (Nível) configurado como −9 dB
• Entrada de áudio para o transmissor: ruído rosa em +8,7 dBV
• Saída de áudio no receptor: 115 dB SPL no ouvido com fones auriculares SE425
Observação: O uso de fones auriculares de menor impedância, tipos diferentes de bateria (ou pilha) e ajustes mais altos de ganho no sistema PSM podem resultar em uma
vida útil da bateria (ou pilha) diferente do especificado.
O ruído rosa é um sinal com um espectro de frequência tal que a densidade espectral da potência é inversamente proporcional à frequência. No ruído rosa, cada oitava car-
rega um mesmo valor de potência de ruído.
78

Gerenciamento das Mixagens no
CueMode
A partir do CueMode, é possível acessar o menu seguinte pressionando enter:
REPLACE MIX: Selecione e pressione sync numa unidade de bastidor para car-
regar novos dados para a mixagem atual (por exemplo, se a frequência de um
transmissor tiver sido alterada).
DELETE MIX: Remove a mixagem selecionada.
DELETE ALL: Remove todas as mixagens.
EXIT CUEMODE: Sai do CueMode e retorna o bodypack à configuração de
frequência anterior.
Procura de Frequência
Use a procura de frequências para analisar as interferência no ambiente de RF e
identificar as frequências disponíveis. Há três tipos básicos de procura:
• Procura de Canal Pressione o botão Scan no Bodypack. Encontra o primeiro
canal disponível.
• Procura de Grupo Mantenha o botão scan pressionado por dois segundos.
Encontra o grupo com o maior número de canais disponíveis. (Cada grupo
contém um conjunto de frequências que são compatíveis ao operar sistemas
múltiplos no mesmo ambiente.)
• Full Scan (Procura Total) No menu do Bodypack, selecione AUDIO > FULL SCAN.
Pressione RUN SCAN (Executar Procura) para iniciar uma procura completa.
Pressione SPECTRUM (Espectro) para exibir os resultados totais em um mostrador
gráfico.
Observação: Ao realizar uma procura de frequências:
• Desligue a RF nos transmissores para os sistemas a serem configurados. (Isso
impede que elas interfiram na procura de frequência).
• Ligue todas as fontes potenciais de interferência tais como outros sistemas ou
dispositivos sem fio, computadores, reprodutores de CD, grandes painéis de
LCD, processadores de efeitos e equipamentos digitais de bastidor, de modo que
operem conforme esperado durante o show ou apresentação (para que a procura
detecte e evite qualquer interferência gerada).
Sincronização
É possível transferir os ajustes de frequência nos dois sentidos: do Bodypack para
a unidade do bastidor ou da unidade do bastidor para o Bodypack.
Observação: Também é possível escolher transferir outras configurações para o
Bodypack durante uma sincronização, tal como as configurações de travamento e
modo, usando o menu Sync > RxSetup no transmissor de bastidor.
Download de configurações do Bodypack
1. Pressione o botão scan (procura) no Bodypack.
2. Alinhe as janelas de IR e pressione o botão sync no menu no LCD do trans-
missor de bastidor enquanto o mostrador do Bodypack estiver piscando
"SYNC NOW..." (Sincronizar Agora).
Os LEDs de nível na unidade do bastidor piscam.
Envio de configurações ao Bodypack
1. Alinhe as janelas de IR.
2. Pressione o botão Sync no menu do LCD do transmissor de bastidor.
O LED azul no Bodypack pisca.
3. Pressione Sync para transferir as configurações.
Quando devidamente alinhada a janela de IR no transmissor acende.
Criação de Grupos Personalizados
Este recurso permite criar seus próprios grupos de frequências.
Menu: Radio > Custom
1. Gire o botão de controle para alterar um grupo personalizado no menu Group
(Grupo). (U1, U2, etc.)
2. Aperte o botão de controle para passar para o parâmetro Channel (Canal) e
gire-o para selecionar um canal (01, 02, 03, etc.)
3. Aperte o botão de controle para passar para o parâmetro Freq e selecione uma
frequência para o canal.
4. Aperte a tecla Next (Próximo) do menu para selecionar uma frequência para o
próximo canal no grupo.
5. Selecione Load (Carregar) para encontrar todos os outros dispositivos de
mesma marca e modelo na rede. Em seguida, pressione enter para implantar
a lista de grupos personalizados em todos esses dispositivos.
Isso substitui todos os grupos personalizados existentes.
6. Clear (Limpar) exclui todos todos os grupos personalizados para todos os dis-
positivos na rede.
MixMode
Alguns artistas precisam ouvir mais a própria voz ou instrumento, enquanto outros
preferem ouvir mais a banda. Com o MixMode, o artista cria sua própria mixagem
usando o controle de balanço (botões ▼▲) no Bodypack.
Para usar o MixMode, envie uma mixagem solo do artista à entrada CH. 1 IN
(Entrada do Canal 1) no transmissor e envie a mixagem da banda para a entrada
CH. 2 IN (Entrada do Canal 2).
Configure o Bodypack do artista para o MixMode. O Bodypack combina os dois
sinais e os envia para ambos os fones auriculares, enquanto o controle de balanço
do Bodypack ajusta o nível relativo de cada um.
Aplicações LOOP
Use as saídas LOOP OUT L (esquerda) e R (direita) para enviar para outros dispositi-
vos uma cópia do sinal de áudio que vai para o transmissor. Descrevem-se a seguir
algumas das muitas aplicações para essas saídas.
Observação: O controle do nível de entrada e o atenuador de entrada não afetam
os sinais LOOP OUT.
MixMode para Sistemas Múltiplos
Configure cada sistema para MixMode. Envie, do console de mixagem, uma mixa-
gem de toda a banda para a entrada 2 do primeiro transmissor. Conecte a saída
LOOP OUT R à entrada CH. 2 IN do transmissor seguinte. Continue a formar a cadeia
incluindo todos os transmissores.
Crie, a seguir, mixagens solo para cada artista. Envie cada mixagem para a entrada
1 do transmissor do artista respectivo.
Monitores de Piso
Envie o áudio das saídas LOOP para os alto-falantes de palco. O Bodypack e os
monitores de palco recebem os mesmos sinais de áudio.
Dispositivos de Gravação
Para gravar uma atuação, conecte as saídas LOOP nas entradas de um disposi-
tivo de gravação.
79

sync
RF Audio
OL
A B
XXYYY-ZZZ MHz Navigate
ENTER
EXIT
OFF
push
Control POWER
Monitor
MonitorClip
push
UR4S
Wireless Receiver
withAudio Reference Conpanding
P10T
UHF-R
Receiver
LR
Conexão de Transmissores
Roteador com DHCP
Computador
Rede Ampliada
Computador
Chave
Chave
Conexão Direta
Computador
Conexão Ethernet
Cada receptor tem uma porta RJ-45 na parte traseira para se conectar a outros
transmissores em uma rede Ethernet. O uso dos transmissores em rede permite
a configuração automática de frequências para todos os transmissores com um
simples comando de varredura de grupo.
Adicione transmissores a uma rede usando a configuração automática de rede
padrão (Util > Network > Mode > Automatic):
1. Conecte os transmissores a um roteador Ethernet com serviço DHCP.
2. Use switches Ethernet para ampliar a rede para instalações maiores.
3. Conecte todos os transmissores em série.
Acesso à Rede com um
Computador
É possível controlar e monitorar todos as unidades em rede através de um com-
putador usando o software Wireless Workbench da Shure. Se estiver utilizando a
configuração de rede automática, certifique-se de que seu computador está con-
figurado para DHCP.
Observação: Algumas configurações do programa de segurança ou do firewall em
seu computador podem impedir que você se conecte ao transmissor. Se estiver
usando um programa firewall, permita conexões na porta 2201.
Endereçamento com IP Estático
O endereçamento com IP estático também é suportado. Um endereço IP pode ser
atribuído através do menu de rede (Util > Network > Mode > Manual).
Observação: Os transmissores duplos usam um único endereço IP, que pode ser
configurado por meio de qualquer interface do painel LCD.
Áudio sem fio ponto a ponto
Use o modo PTP para permitir que um P10T transmita para um receptor UHF-R.
Isso permite a configuração de um transmissor e um receptor em que ambas as
unidades são montadas em bastidor e alimentadas por AC.
Para obter mais informações, visite: www.shure.com/americas/products/
personal-monitor-systems
Supressor de Ruído
O supressor de ruído coloca a saída de áudio do bodypack no modo mudo quando
o sinal de RF fica ruidoso. Enquanto o supressor de ruído estiver ativado, o LED
azul se mantém apagado no Bodypack.
Para a maioria das instalações, o supressor de ruído não necessita de ajuste e
evita que o usuário ouça aumentos repentinos de ruídos ou assobios se o sinal de
RF ficar comprometido. No entanto, em ambientes de RF congestionados ou próxi-
mos de fontes de interferência de RF (como grandes painéis de vídeo com LED),
é necessário diminuir a configuração do supressor de ruído para evitar falhas ex-
cessivas de áudio. Com configurações menores do supressor de ruído, o usuário
poderá ouvir mais ruídos ou assobios, porém haverá menos falhas de áudio.
Importante: Antes de diminuir as configurações do supressor de ruído, tente
eliminar o problema encontrando o melhor conjunto de frequências para sua insta-
lação e removendo possíveis fontes de interferência.
Cuidado: Desligar ou diminuir as configurações do supressor de ruído pode au-
mentar o nível de ruído e causar desconforto ao usuário:
• Não diminua as configurações do supressor de ruído a menos que seja
extremamente necessário.
• Diminua o volume do fone auricular antes de ajustar as configurações do
supressor de ruído.
• Não altere a configuração do supressor de ruído durante a apresentação.
• Aumente a configuração do level do transmissor para que os ruídos ou
assobios fiquem menos perceptíveis.
Configurações do Supressor de Ruído
HIGH (NORMAL) Configuração padrão de fábrica.
MID Diminui moderadamente a relação sinal-ruído ne-
cessária para suprimir o ruído do receptor.
LOW Diminui significativamente o limite de supressão de
ruído.
PILOT ONLY* Desliga o supressor de ruído deixando apenas o su-
pressor de ruído piloto ligado.
NO SQUELCH* Desliga o supressor de ruído e o supressor de ruído
piloto. (Utilizada às vezes como um depurador por
engenheiros monitores e coordenadores de RF para
"ouvir" o ambiente de RF)
* O símbolo aparece na janela do mostrador.
80

Tipos de Mensagens
O sistema de controle envia as seguintes mensagens de comandos:
SET Enviado pelo sistema de controle para um dispositivo Shure para alterar o valor de um parâmetro. Usado para definir o parâmetro para um
valor específico. Uma vez que o comando SET é enviado, o dispositivo Shure envia uma cadeia REPORT com a configuração resultante atual.
GET Obtém o valor atual de um parâmetro. Uma vez que o comando GET é enviado, o dispositivo Shure envia uma cadeia REPORT com a configu-
ração atual.
REPORT Informa o valor atual de um parâmetro. A cadeia REPORT é enviada do dispositivo Shure para o sistema de Controle em resposta a um co-
mando SET ou GET. A cadeia REPORT também é enviada quando o valor do parâmetro é alterado no dispositivo Shure.
Conexão a um Sistema AMX ou Crestron
As mensagens a seguir podem ser utilizadas para a comunicação com uma unidade AMX ou Crestron através de uma conexão Ethernet.
Sintaxe
Todas as mensagens enviadas e recebidas são caracteres ASCII.
• Cada mensagem inicia com um "<" seguido por um espaço.
• Cada mensagem é finalizada com um espaço seguido por um ">"
• Cada mensagem é terminada por um retorno de carro e uma nova linha (CRLF). O sistema
de controle pode necessitar inserir o valor hexa, equivalente a 0x0D0A. Consulte o guia
do usuário do sistema de controle para obter informações sobre a inserção de retornos de
carro.
• Se a mensagem for um parâmetro de caixa, não deve haver número de canal na cadeia.
Exemplos de Mensagens
Exemplos de Mensagens para Parâmetros de Canal
• <GET 1 FREQUENCY >/0d/0a
• <REPORT 1 FREQUENCY 578000 >/0d/0a
Exemplos de Mensagens para Parâmetros de Caixa
• <SET DEVICE_NAME Shure >/0d/0a
• <REPORT DEVICE_NAME Shure >/0d/0a
Tabela de Respostas de Comando
COMANDO RESPOSTA
Exibir Nome do Transmissor GET DEVICE_NAME REPORT DEVICE_NAME vvvvvvvv
Definir Nome do Canal SET x CHAN NAME vvvvvvvv REPORT x CHAN_NAME vvvvvvvv
Obter Nome do Canal GET x CHAN NAME REPORT CHAN_NAME vvvvvvvv
Definir Nível de Áudio SET x AUDIO_IN_LVL vvvv REPORT x AUDIO_IN_LVL vvvv
Exibir Nível de Áudio GET x AUDIO_IN_LVL REPORT x AUDIO_IN_LVL vvvv
Definir Grupo e Canal do Transmissor SET x GROUP_CHAN gg,cc REPORT x FREQUENCY vvvvvvvvvvv
REPORT x GROUP_CHAN gg,ccvvv
Exibir Grupo e Canal do Transmissor GET x GROUP_CHAN REPORT x GROUP_CHAN gg,cc
Definir Frequência do Transmissor SET x FREQUENCY vvvvvvvvvvv REPORT x FREQUENCY vvvvvvvvvvv
REPORT x GROUP_CHAN --,--vvv
Exibir Frequência do Transmissor GET x FREQUENCY REPORT x FREQUENCY vvvvvvvvvvv
Definir Nível de RF de TX SET x RF_TX_LVL vvvvvv REPORT x RF_TX_LVL vvvvvv
Exibir Nível de RF de TX GET x RF_TX_LVL REPORT x RF_TX_LVL vvvvvv
Definir Emudecimento de RF SET x RF_MUTE vvvv
1 = mudo, 0 = não mudo
REPORT x RF_MUTE vvvv
1 = mudo, 0 = não mudo
Exibir Emudecimento de RF GET x RF_MUTE
1 = mudo, 0 = não mudo
REPORT x RF_MUTE vvvv
1 = mudo, 0 = não mudo
Definir Modo TX de Áudio SET x AUDIO_TX_MODE vvvv
1 = mono, 2 = ponto a ponto 3 = estéreo
REPORT x AUDIO_TX_MODE vvvv
1 = mono, 2 = ponto a ponto, 3 = estéreo
Exibir Modo TX de Áudio GET x AUDIO_TX_MODE REPORT x AUDIO_TX_MODE vvvv
1 = mono, 2 = ponto a ponto, 3 = estéreo
Definir Nível de Linha da Entrada de Áudio SET x AUDIO_IN_LINE_LVL vvvv
0 = desligado (Aux), 1 = ligado (Linha)
REPORT x AUDIO_IN_LINE_LVL vvvv
0 = desligado (Aux), 1 = ligado (Linha)
Exibir Nível de Linha da Entrada de Áudio GET x AUDIO_IN_LINE_LVL REPORT x AUDIO_IN_LINE_LVL vvvv
0 = desligado (Aux), 1 = ligado (Linha)
Definir Taxa de Medição SET x METER_RATE vvvvvvvvvvv
0 = desligado, valor em milissegundos
REPORT x METER_RATE vvvvvvvvvvv
0 = desligado, valor em milissegundos
Exibir Taxa de Medição GET x METER_RATE REPORT x METER_RATE vvvvvvvvvvv
0 = desligado, valor em milissegundos
Nível do Medidor de Áudio REPORT x AUDIO_IN_LVL_L vvvvvvvvvvv REPORT x AUDIO_IN_LVL_L vvvvvvvvvvv
REPORT x AUDIO_IN_LVL_R vvvvvvvvvvv
81

Procura Espectral
Use este recurso para procurar em todo o espectro de RF para identificar pos-
síveis fontes de interferência e implantar frequências abertas em todos os recep-
tores na rede. Uma representação gráfica dos dados da procura pode ser exibida
tanto no transmissor quanto no receptor. Isto permite que se role pelo gráfico para
revelar detalhes sobre a frequência e a intensidade dos sinais interferentes.
Procura e Implantação de Frequências
1. Desligue a RF em todos os receptores.
2. Colete os dados da procura. No MAIN MENU (Menu Principal) do receptor
Bodypack, selecione RADIO > FULL SCAN > RUN SCAN
O receptor exibe SPECTRUM SCAN (Procura Espectral) e faz a procura em todo o
espectro.
3. Carregue os dados da procura do receptor Bodypack no transmissor de
bastidor. Alinhe as janelas de IR e pressione Sync > Spectrum > SyncScan
O receptor exibe os dados da procura como um gráfico e oferece opções de
visualização e implantação.
4. Procure dispositivos na rede. No menu Sync > Spectrum do transmissor de
bastidor, pressione Deploy
O transmissor de bastidor procura os transmissores disponíveis na rede.
5. Selecione um grupo. Use o botão de controle para selecionar nos grupos
disponíveis.
O número de frequências abertas para cada grupo é exibido ao lado de
Open Frequencies.
6. Implante frequências. Pressione o botão piscante enter para implantar as
frequências em todos os canais.
Os LEDs piscam em todos os canais afetados.
Exibição de Dados Espectrais
Do Receptor Bodypack
MAIN MENU > RADIO > FULL SCAN > SPECTRUM
• Ajuste a posição do cursor usando as teclas ▼▲.
• Pressione enter para aplicar zoom na posição do cursor. Pressione exit para
sair do zoom.
• Pressione scan (procura) para exibir a frequência e potência do sinal na
posição do cursor.
Do Transmissor de Bastidor
Sync > Spectrum
• Ajuste a posição do cursor pressionando Cursor e usando o botão de controle.
• A frequência e a potência do sinal na posição do cursor são exibidos na parte
superior da tela.
• Pressione Zoom e use o botão de controle para aumentar e diminuir o zoom.
Atualização do Firmware do
Receptor
Siga as etapas a seguir para atualizar o firmware no receptor Bodypack.
1. Use o gerenciador de atualizações WWB para fazer o download do firmware do
receptor no transmissor de bastidor.
2. No transmissor, navegue até o menu Util > More > FW Update.
3. Alinhe as portas IR do receptor e transmissor e pressione Download. O down-
load é iniciado e pode levar 50 segundos ou mais.
Uma vez concluído o download, o receptor automaticamente começa a atualização
do firmware, o que substituirá o firmware existente.
CUIDADO!Não desligue o receptor até a conclusão da atualização.
82

Especificações
PSM1000
Faixa da Portadora de RF 470–952 MHz
varia conforme a região
Frequências Compatíveis
Por banda
39
Largura de Banda de Sintonia 72–80 MHz
Observação: varia conforme a região
Faixa de Operação
depende do ambiente
90 m (300 pés)
Resposta da Frequência de Áudio 35 Hz–15 kHz +/-1dB
Relação Sinal-Ruído
Ponderação A
90 dB (típico)
Distorção Harmônica Total
ref. ±34 kHz de desvio a 1 kHz
<0.5% (típico)
Compressão-Expansão Compressão-Expansão de Referência de Áudio
Patenteada Shure
Rejeição Espúria
ref. 12 dB SINAD
>80 dB (típico)
Estabilidade da Freqüência ±2,5 ppm
Tom de Piloto MPX 19 kHz (±0,3 kHz)
Modulação FM*, MPX Estéreo
*ref. ±34 kHz de desvio a 1 kHz
Temperatura de Operação -18°C a +57°C
P10R
Filtragem de RF de Banda Tripla –3 dB a 30,5 MHz da frequência central de
cada banda
Controle de Ganho de RF Ativo 31 dB
Ajusta a sensibilidade de RF para proporcionar
mais faixa dinâmica de RF
Sensibilidade de RF Ativa
a 20 dB SINAD
2,2 µV
Rejeição de imagem >90 dB
Rejeição de Canal Adjacente >70 dB
Limiar do Abafador 22 dB SINAD (±3 dB)
configuração padrão
Atenuação de Intermodulação >70 dB
Bloqueio >80 dB
Potência de Saída de Áudio
1 kHz a distorção <1%, energia de pico,
a 32 Ω
100 mW (por saída)
Impedância de Carga Mínima 9,5 Ω
Reforço de Alta Selecionável: +2 dB, +4 dB @ 10 kHz
Limitador do Volume Selecionável: 3–9
Limita o botão de ajuste de volume. Valor
análogo selecionado para incrementar o botão
de volume.
Peso Líquido 196 g(6,6) (com baterias)
Dimensões 99 x 66 x 23 mm (3.9 pol. x 2.6 pol. x 0.9 pol.)
A x L x P
Vida Útil da Bateria 4–6 horas (uso contínuo) Baterias AA
P10T
Potência de Saída de RF selecionável: 10, 50, 100 mW (+20 dBm)
Impedância de saída de RF 50 Ω (típico)
Peso Líquido 4,5 kg (10)
Dimensões 44 x 483 x 343 mm (1.7 x 19.0 x 13.5 pol.), A
x L x P
Requisitos de Energia Entrada: 100–240 V AC, 50/60 Hz,
0,5 Amáx. (5,5, com saída
carregada)
Saída: 100–240 V AC, 50/60 Hz, 5
Amáx., não chaveada
Entrada de Áudio
Tipo de Conector Combinação XLR e 6,35 mm (1/4") TRS
Polaridade XLR: Não invertido (pino 2 positivo
em relação ao pino 3)
6,35 mm (1/4")
TRS:
Ponta positiva em relação
ao anel
Configuração Balanceada eletronicamente
Impedância 70,2 kΩ (real)
Nível de Entrada Nominal comutável: +4 dBu, –10 dBV
Nível Máximo de Entrada +4 dBu: +29,2 dBu
-10 dBV: +12,2 dBu
Distribuição dos Pinos XLR: 1=terra, 2=fase, 3=neutro
6,35 mm (1/4")
TRS:
Ponta=fase, Anel=neutro,
Adaptador=terra
Proteção contra Alimentação
Fantasma
Até60 V DC
Saída de Áudio
Tipo de Conector 6,35 mm (1/4") TRS
Configuração Balanceada eletronicamente
Impedância Conectado diretamente às entradas
83

Banda Faixa (MHz) Potência de saída de RF (mW)
G10 470-542 10/50/100
G10E 470-542 10/50
G11 479-542 6/10
H8Z 518-582 10/50
J8 554-626 10/50/100
J8E 554-626 10/50
K10E 596-668 10/50
L8 626-698 10/50/100
L8E 626-698 10/50
L9E 670-742 10/50
L10 670-742 10/20
P8 710-790 10/50
Q21 710-787 10/50
Q22E 750-822 10/50
Q23 750-822 10/20
R26 794-806 6/10
R27 794-806 10/50
A24 779-788 797-806 6/10
X1 944-952 10/50/100
X2 925-932 10/50
X7 925-937.5 MHz 10
Certificações
P10T, P9R
Atende aos requisitos das seguintes normas: Partes 1 e 2 da Norma EN 300 422,
Partes 1 e 9 da Norma EN 301 489, EN60065.
Atende aos requisitos essenciais das seguintes Diretivas Europeias:
• Diretiva R&TTE 99/5/EC
• Diretiva WEEE 2002/96/EC como emendada pela 2008/34/EC.
Siga o esquema de reciclagem regional para resíduos eletrônicos.
• Diretiva RoHS 2002/95/EC como emendada pela 2008/35/EC.
P10R
Aprovado sob a cláusula de Declaração de Conformidade da Parte 15 da norma
da FCC.
Certificado pelo IC no Canadá sob a RSS-123.
P10T
Certificado de acordo com a Parte 74 da FCC.
Certificado pelo IC no Canadá sob a RSS-123 e RSS-102.
A Declaração de Conformidade da CE pode ser obtida da Shure Incorporated ou
de qualquer um dos seus representantes europeus. Para informações de contato,
visite www.shure.com
A Declaração de Conformidade da CE pode ser obtida em: www.shure.com/
europe/compliance
Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]
OBSERVAÇÃO: Este equipamento de Rádio foi projetado para uso em
aplicações de entretenimento musical profissional e aplicações similares.
Este equipamento de Rádio pode ter a capacidade de operar em algumas
frequências não autorizadas na sua região. Entre em contato com o órgão
nacional responsável para obter informações sobre as frequências autor-
izadas e níveis de potência de RF para microfones sem fio.
ACESSÓRIOS E PEÇAS
Acessórios Inclusos
Antena P10R
470–542 MHz UA700
540–626 MHz UA710
596–692 MHz UA720
670–830 MHz UA730
830–952 MHz UA740
Antena P10T
470–542 MHz UA820G10
554-626 MHz UA820J8
596-668 MHz UA820K1
626-698 MHz UA820L8
670-742 MHz UA820LCH
710-790 MHz UA820P8
774-865 MHz UA820A
944-952 MHz UA820X
518-582 MHz UA820H8
Cabo de Antena de Montagem Frontal 95A9023
Bolsa com Zíper 95A2313
Kit de Ferragens (Parafusos de Montagem em
Bastidor) 90XN1371
Kit do Amortecedor 90B8977
Adaptador AA 65A15224
Acessórios Opcionais
Combinador 8 para 1 de antena para melhorar o desempenho
de RF PA821SWB
Combinador 4 para 1 de antena com distribuição de alimen-
tação para 4 transmissores (melhor desempenho de RF e
elimina a necessidade de fonte de alimentação externa)
PA421SWB
Antena Direcional Passiva PA805SWB
Antena Helicoidal HA-8089
Antena Multidirecional Passiva UA860SWB
Cabo Coaxial, BNC-BNC, tipo RG58C/U, 50 Ohms, 2 pés de
comprimento (0,6 m) UA802
Cabo Coaxial, BNC-BNC, tipo RG58C/U, 50 Ohms, 6 pés de
comprimento (2 m) UA806
Cabo Coaxial, BNC-BNC, tipo RG8X/U, 50 Ohms, 25 pés de
comprimento (7,5 m) UA825
Cabo Coaxial, BNC-BNC, tipo RG8X/U, 50 Ohm, 50 pés de
comprimento (15 m) UA850
Cabo Coaxial, BNC-BNC, tipo RG213/U, 50 Ohms, 100 pés
de comprimento (30 m) UA8100
84

ii
Shure Incorporated declares that the following product
Model: P10TER=-G10E (470-542MHz)
Description: UHF FM Wireless In-Ear Monitor System
Has been tested and found to comply with the limits set in Peru wireless regulatory
standard RM N
° 204-2009-MTC/03. It’s effective radiated power (ERP) has been
measured to be less than 10 mW, as measured in accordance with ETSI standard EN 300
422.
Signed __________________________________ Date: August 19, 2011
Name, Title: Alex Chung, Sr. Manager, Global Compliance, Shure Incorporated
PERU DECLARATION OF CONFORMITY
Shure Incorporated
5800 W. Touhy Avenue
Niles, Illinois 60714-4608, U.S.A.
[phone]

www.shure.com
Asia, Pacific:
Shure Asia Limited
22/F, 625 King’s Road
North Point, Island East
Hong Kong
Phone: [phone]
Fax: [phone]
Email: [email protected]
United States, Canada, Latin
America, Caribbean:
Shure Incorporated
5800 West Touhy Avenue
Niles, IL 60714-4608 USA
Phone: [phone]
Fax: [phone] (USA)
Fax: [phone]
Email: [email protected]
Europe, Middle East, Africa:
Shure Europe GmbH
Jakob-Dieffenbacher-Str. 12,
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
