Siemens SIPLUS HCS4300 PROFINET Administrator guide

© Siemens AG 2015. Alle Rechte vorbehalten
A5E34716119A/002, 10/2015 1
SIPLUS HCS4300
EM4315 Erweiterungsmodul
Kompaktbetriebsanleitung
Anwendungsbereich
Im Grundausbau mit einer CIM können maximal 8 POMs
betrieben werden. Mit einem Erweiterungsmodul EM4315 ist
der Betrieb von bis zu 8 weiteren POMs möglich.
Im
Maximalausbau sind zwei Erweiterungsmodule einsetzbar,
d.h. 24 POMs können an einer CIM betrieben werden.
Gültigkeitsbereich der Dokumentation
HCS EM4315
Erweiterungsmodul
6BK1943-1AA50-0AA0
Sicherheitshinweise
Dieses Gerät entspricht den auf dem Typenschild
aufgedruckten Zulassungen. Falls Sie über die Zulässigkeit
der Aufstellung in der vorgesehenen Umgebung Zweifel
haben, wenden Sie sich an unsere Service-
Ansprechpartner.
WARNUNG
•
Das zu dieser Dokumentation zugehörige
Produkt/System darf nur von für die jeweilige
Aufgabenstellung qualifiziertem Personal gehandhabt
werden. Qualifiziertes Personal ist auf Grund seiner
Ausbildung und Erfahrung befähigt, im Umgang mit
diesen Produkten/Systemen Risiken zu erkennen und
mögliche Gefährdungen zu vermeiden.
•
Veränderungen an den Geräten sind nicht zulässig. Bei
Nichteinhaltung erlöschen die Zulassungen und die
Herstellergarantie.
•Durch unsachgemäße Reparaturen können erhebliche
Sachschäden oder Gefahren für den Benutzer
entstehen. Schicken Sie das Gerät im Reparaturfall
ein.
•Die Verwendung des Geräts ist nur im Schaltschrank
zulässig.
WARNUNG
Gefährliche Spannungen vom Netz oder von den
Heizstrahlerzuleitungen
Lebensgefahr, schwere Verletzungsgefahr oder
Sachschaden
Vor Beginn der Montage- und Anschlussarbeiten an der
Heizungssteuerung müssen Sie die Netzspannung
freischalten und gegen Wiedereinschalten sichern.

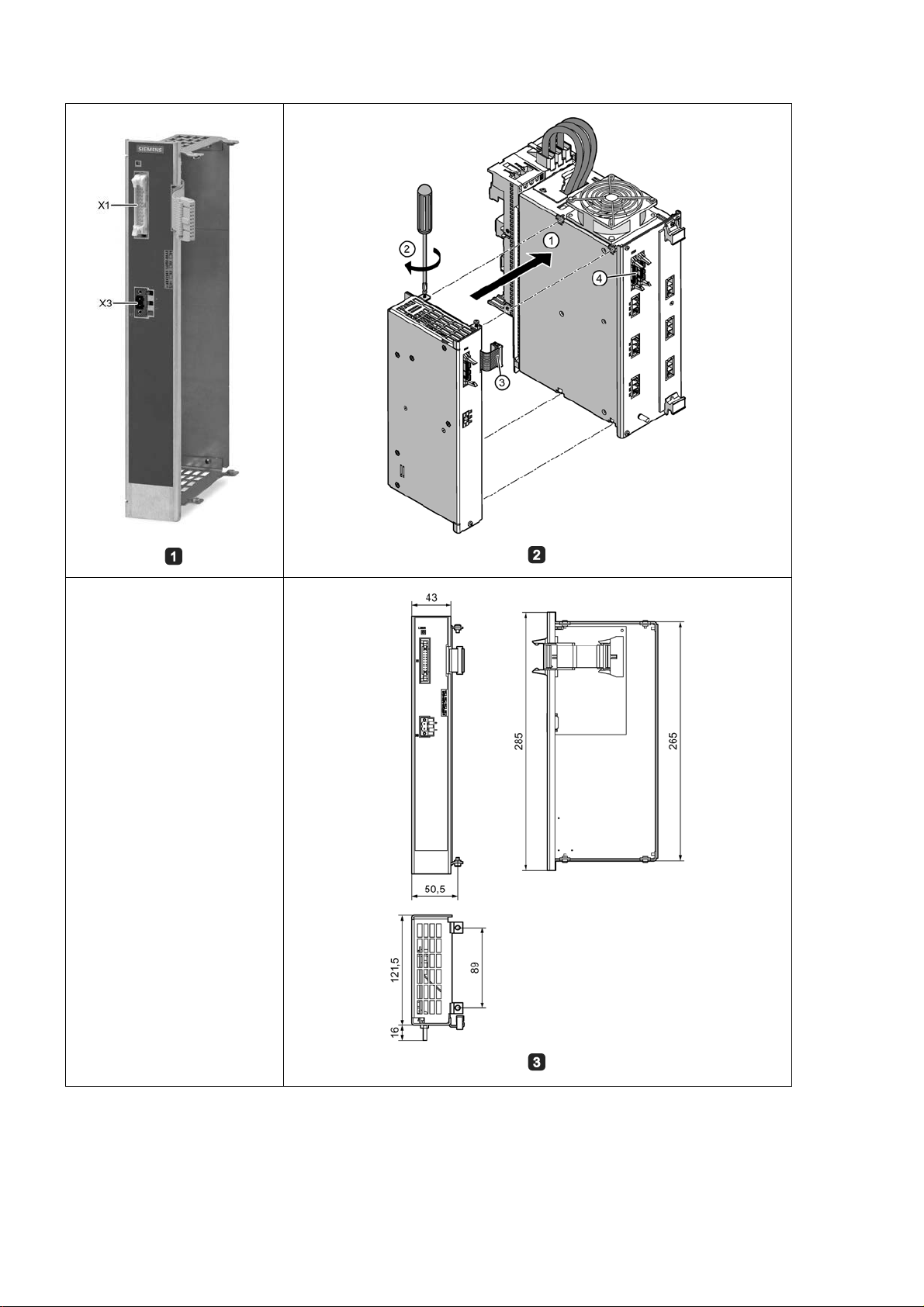

Erweiterungsmodul EM4315 montieren (siehe Bild 2)
Werkzeug: Sie benötigen einen Schraubendreher Torx T10
1. Stecken Sie das Erweiterungsmodul über die vier
Verbindungslaschen auf das Power Output Module
(POM) ①.
2. Drehen Sie die vier Schrauben ②fest.
Mindestabstände
Oberhalb und unterhalb des Geräts ist die freie Konvektion
sicherzustellen. Ein Freiraum von jeweils 100 mm ist
einzuhalten.
X1: Eingang Systemschnittstelle
X3: Versorgungsspannung DC 24 V (siehe Bild 1)
+
DC +24 V
Der Steckverbinder für den DC 24 V
Anschluss ist im Lieferumfang enthalten.
Merkmale: PUSH IN-Federanschluss mit
Löseriegel, "Daisy-Chain"-Verkabelung
realisierbar.
- GND
Systemschnittstellen frontseitig verbinden (siehe Bild 2)
Schließen Sie das Verbindungskabel ③des
Erweiterungsmoduls an der Systemschnittstelle (X7) ④des
POM an.

EM4315 Erweiterungsmodul
2A5E34716119A/002, 10/2015
Technische Daten
Versorgungsspannung
Spannung DC 24 V (±20 %), extern,
PELV
Aufgenommene Wirkleistung
1 W
Achtung: Die aufgenommene Wirkleistung aller
angeschlossenen Komponenten darf in Summe 100 W
nicht übersteigen. Berechnungsbeispiel siehe
Betriebsanleitung.
Umgebungsbedingungen
Umgebungstemperatur im
Betrieb
0 °C bis 55 °C
Umgebungstemperatur bei
Lagerung und Transport
-25 °C bis +70 °C
Relative Luftfeuchte Betrieb
und Lagerung
95 % bei 25 °C, linear
abnehmend bis 50 % bei
50 °C
Verschmutzungsgrad
2
Maximale Höhe über N. N
2000 m
Mechanische Daten
Gewicht
ca. 1 kg
Schutzart IP20
Maße (B x H x T)
56 mm x 285 mm x 136 mm
Technical Assistance
Telephone: [phone] (8°° - 17°° CET)
E-Mail: [e-mail]
Internet: www.siemens.de/automation/support-request
Weitere Dokumentation
Weiterführende Informationen finden Sie im Siemens
Industry Online Support
(http://support.automation.siemens.com/WW/view/de/10807
371/133300).
EM4315 Erweiterungsmodul
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. All rights reserved
A5E34716119A/002, 10/2015 3
SIPLUS HCS4300
EM4315 expansion module
Compact Operating Instructions
Application
In the basic configuration, a maximum of 8 POMs can be
operated with a CIM. The operation of up to 8 additional
POMs is possible with an EM4315 expansion module.In the
maximum configuration twoexpansion modules can be
used, making it possible to operate 24 POMs with a single
CIM.
Applicability of the documentation
HCS EM4315
expansion module
6BK1943-1AA50-0AA0
Safety guidelines
This device corresponds to the approvals printed on the
type plate. If you have questions about whether it is
permissible to install the device in the planned environment,
please contact your service representative.
WARNING
•
The product/system described in this documentation
may only be operated by personnel qualified for the
specific task in hand. Qualified personnel are those
who, based on their training and experience, are
capable of identifying risks and avoiding potential
hazards when working with these products/systems.
•Alterations to the devices are not permitted. Failure to
observe these guidelines shall constitute a revocation
of the approvals and manufacturer's warranty.
•Incorrectly performed repairs may result in substantial
damage to equipment or endanger the user. Return the
device to Siemens for repair.
•
The device may only be used in the control cabinet.
WARNING
Hazardous voltages from the mains power input or heat
emitter lines
May cause death, serious injury or damage to property
Before starting installation or connection work on the
heating
control system, you must switch off the line voltage
and secure it from being switched on again.
Installing the EM4315 expansion module (see Fig. 2)
Tool: You will need a Torx T10 screwdriver
1. Connect the expansion module to the Power Output
Module (POM) ①using the four connection tabs.
2. Tighten the four screws ②.
Minimum clearances
Natural convection must be possible above and below the
device. A clearance of 100 mm must be observed in each
case.
X1: Input system interface
X3: 24 V DC supply voltage (see Fig. 1)
+
+24 V DC
The plug connector for the 24 V DC
connection is included in the scope of
delivery. Features: PUSH IN spring-loaded
terminal with release catch, daisy chain
cabling is possible.
- GND
Connecting system interfaces at the front (see Fig. 2)
Connect the connection cable ③of the expansion module
to the system interface (X7) ④of the POM.

EM4315 expansion module
4A5E34716119A/002, 10/2015
Technical specifications
Supply voltage
Voltage 24 V DC (±20 %),
external, PELV
Active power input
1 W
Note: The active power input of all the connected
components must not exceed 100 W in total. Refer to the
Operating Instructions for example calculations.
Ambient conditions
Ambient temperature in
operation
0 °C to 55 °C
Ambient temperature during
storage and transport
-25 °C to +70 °C
Relative air humidity during
operation and storage
95 % at 25 °C, decreasing
linearly to 50 % at 50 °C
Degree of pollution 2
Maximum height above sea
level
2000 m
Mechanical specifications
Weight
Approx. 1 kg
Degree of protection IP20
Dimensions (W x H x D)
56 mm x 285 mm x 136 mm
Technical Assistance
Telephone: [phone] (8°° - 17°° CET)
Email: [e-mail]
Internet: www.siemens.com/automation/support-request
Additional documentation
You will find more detailed information in Siemens Industry
Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
EM4315 expansion module
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Tous droits réservés
A5E34716119A/002, 10/2015 5
SIPLUS HCS4300
Module d'extension EM4315
Notice de service
Domaine d'application
En configuration de base, il est possible de faire fonctionner
un maximum de 8 POM en liaison avec un module
d'interface central CIM. Un module d'extension EM4315
permet de faire fonctionner jusqu'à 8 POM supplémentaires.
En configuration maximale, il est possible d'utiliser deux
modules d'extension ; autrement dit, il est possible de faire
fonctionner 24 POM en liaison avec un CIM.
Limite de validité de la documentation
Module d'extension
HCS EM4315
6BK1943-1AA50-0AA0
Consignes de sécurité
Cet appareil est conforme aux homologations imprimées sur
la plaque signalétique. Si vous avez des doutes concernant
son installation dans l'environnement envisagé, veuillez
vous adresser à votre interlocuteur du service client.
ATTENTION
•Le produit/système auquel se rapporte la présente
documentation ne doit être mis en œuvre que par du
personnel qualifié pour la tâche requise. Les
personnes qualifiées sont, en raison de leur formation
et de leur expérience, en mesure de reconnaître les
risques liés au maniement de ce produit / système et
de les éviter.
•Il est interdit d'apporter des modifications aux
appareils. Le non-respect de cette interdiction entraîne
la suppression des homologations et de la garantie du
constructeur.
•Des réparations non conformes aux règles de l'art
risquent d'entraîner des dommages matériels ou des
risques sévères pour l'utilisateur. Retournez l'appareil
lorsqu'une réparation est nécessaire.
•
L'appareil doit être utilisé uniquement en armoire.
ATTENTION
Tensions dangereuses du réseau ou des câbles
d'alimentation du chauffage rayonnant
Danger de mort, risque de blessures ou de dommages
matériels
Avant le début des travaux de montage et de
raccordement à la commande de chauffage, vous devez
couper la tension d'alimentation et la sécuriser contre tout
réenclenchement involontaire.
Montage du module d'extension EM4315 (voir fig. 2)
Outil : Vous avez besoin d'un tournevis Torx T10.
1. Montez le module d'extension sur le Power Output
Module (POM) ①par les 4 pattes de liaison.
2. Serrez les 4 vis ①.
Distances minimales
Une convection naturelle doit être assurée au-dessus et en
dessous de l'appareil. Un espace libre de 100 mm au-
dessus et en dessous est requis.
X1 : Entrée de l'interface système
X3 : Tension d'alimentation DC 24 V (Fig. 1)
+
+24 V CC
Le connecteur pour le raccordement 24 V
CC est compris dans la fourniture.
Propriétés : raccordement à ressort PUSH
IN avec verrou de déblocage, possibilité
de réalisation d'un câblage en guirlande
"Daisy-Chain".
- GND
Connecter l'interface système en face avant (Fig. 2)
Connecter le câble de liaison ①du module d'extension à
l'interface système (X7) ④du POM.

Module d'extension EM4315
6A5E34716119A/002, 10/2015
Caractéristiques techniques
Tension d'alimentation
Tension 24 V CC (±20 %), externe,
TBTP
Puissance active absorbée
1 W
Important : La puissance active absorbée de tous les
composants connectés ne doit pas dépasser 100 W en
somme. Pour un exemple de calcul, voir les instructions
de service.
Conditions ambiantes
Température ambiante en
service
0 °C à 55 °C
Température ambiante à
l'entreposage et au transport
-25 °C à +70 °C
Humidité relative de l'air et
entreposage
95 % à 25 °C,
décroissance linéaire
jusqu'à 50 % à 50 °C
Degré de pollution
2
Altitude d'implantation
maximale
2000 m
Caractéristiques mécaniques
Poids
env. 1 kg
Indice de protection IP20
Dimensions (l x H x P)
56 mm x 285 mm x 136 mm
Assistance technique
Téléphone : [phone] (8°° - 17°° CET)
E-Mail : [e-mail]
Internet : www.siemens.com/automation/support-request
Documentation supplémentaire
Pour plus d'informations : Siemens Industry Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
Module d'extension EM4315
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Tutti i diritti riservati
A5E34716119A/002, 10/2015 7
SIPLUS HCS4300
Modulo di ampliamento EM4315
Istruzioni operative sintetiche
Campo d’impiego
Nella configurazione base con un CIM possono funzionare 8
POM. Con un modulo di ampliamento EM4315 è possibile il
funzionamento con max. 8 POM ulteriori.
Nella
configurazione massima sono impiegabili due moduli di
ampliamento, ovvero 24 POM possono funzionare con un
CIM.
Campo di validità della documentazione
Modulo di ampliamento
HCS EM4315
6BK1943-1AA50-0AA0
Avvertenze di sicurezza
Questa apparecchiatura corrisponde alle omologazioni
stampate sulla targhetta identificativa. In caso di dubbi
sull'affidabilità dell'installazione nell'ambiente previsto, si
prega di contattare i nostri partner di riferimento per il
service.
AVVERTENZA
•Il prodotto/sistema al quale si riferisce la presente
documentazione può essere utilizzato solo da
personale qualificato per il compito di volta in volta
previsto. Il personale qualificato, in virtù della sua
formazione ed esperienza, è in grado di riconoscere i
rischi legati all'impiego di questi prodotti/sistemi e di
evitare possibili pericoli.
•Non sono consentite modifiche delle apparecchiature.
In caso di mancata osservanza decadono le
omologazioni e la garanzia del produttore.
•Riparazioni improprie possono comportare notevoli
danni materiali o pericoli per l'utente. Spedire
l'apparecchiatura in caso di riparazione.
•L'utilizzo dell'apparecchiatura è consentito solo nel
quadro elettrico.
AVVERTENZA
Tensioni pericolose dalla rete o dai cavi di alimentazione
degli irradiatori termici
Pericolo di morte, di gravi lesioni fisiche o di danni
materiali
Prima dell'inizio dei lavori di montaggio e di collegamento
al controllore di riscaldamento, è necessario scollegare la
tensione di rete e assicurare che non possa essere
reinserita.
Montaggio del modulo di ampliamento EM4315 (vedi la
figura 2)
Attrezzo: E’ necessario un cacciavite Torx T10
1. Inserire il modulo di ampliamento sul Power Output
Module (POM) utilizzando le quattro linguette di
collegamento ①.
2. Avvitare saldamente le quattro viti ①.
Distanze minime
Sopra e sotto l'apparecchiatura va garantita libera
convezione. La distanza minima da rispettare è di 100 mm.
X1: Ingresso interfaccia di sistema
X3: Tensione di alimentazione DC 24 V (vedi la figura 1)
+
DC +24 V
Il connettore per collegare la tensione DC
24 V è compreso nella dotazione di
fornitura. Caratteristiche: Connettore a
molla push-in con linguetta di sgancio,
consente il cablaggio "daisy-chain".
- GND
Collegamento frontale delle interfacce di sistema
(vedere la figura 2)
Collegare il cavo di collegamento ③del modulo di
ampliamento all’interfaccia di sistema (X7) ④del POM.

Modulo di ampliamento EM4315
8A5E34716119A/002, 10/2015
Dati tecnici
Tensione di alimentazione
Tensione DC 24 V (±20 %), esterna,
PELV
Potenza attiva assorbita
1 W
Attenzione: La potenza attiva assorbita di tutti i
componenti collegati non deve superare
complessivamente 100 W. Per un esempio di calcolo vedi
le Istruzioni operative.
Condizioni ambientali
Temperatura ambiente in
esercizio
0 °C ... 55 °C
Temperatura ambiente per
trasporto e immagazzinaggio
-25 °C ... +70 °C
Umidità relativa in esercizio e
per immagazzinaggio
95 % a 25 °C,
decrescente linearmente
fino al 50 % a 50 °C
Grado d'inquinamento
2
Max. altitudine s.l.m.
2000 m
Dati meccanici
Peso
ca. 1 kg
Grado di protezione IP20
Dimensioni (L x A x P)
56 mm x 285 mm x 136 mm
Technical Assistance
Telefono [phone] (8°° - 17°° CET)
E-mail: [e-mail]
Internet: www.siemens.com/automation/support-request
Ulteriore documentazione
Ulteriori informazioni sono disponibili nel manuale Siemens
Industry Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
Modulo di ampliamento EM4315
A5E34716119A/002
, 10/2015
Siemens AG
Division
Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Reservados todos los derechos
A5E34716119A/002, 10/2015 9
SIPLUS HCS4300
Módulo de ampliación EM4315
Instrucciones de servicio resumidas
Campo de aplicación
En una configuración con una CIM es posible usa hasta 8
POMs. Un módulo de ampliación EM4315 permite usar
hasta 8 POMs más.
La configuración máxima posible es
con dos módulos de ampliación, es decir con un CIM es
posible usar 24 POMs.
Ámbito de validez de la documentación
Módulo de ampliación
HCS EM4315
6BK1943-1AA50-0AA0
Consignas de seguridad
Este aparato cumple las homologaciones impresas en la
placa de características. Si cree que el entorno en el que se
instalará el equipo no es lo suficientemente seguro,
consulte a su persona de contacto de nuestro servicio
técnico.
ADVERTENCIA
•
El producto/sistema objeto de esta documentación solo
deberá ser manejado por personal adecuadamente
cualificado para la tarea encomendada. El personal
cualificado está preparado gracias a su formación y
experiencia para detectar los riesgos que conlleva el
manejo de este producto/sistema y evitar posibles
peligros.
•No está permitido introducir modificaciones en los
equipos. En caso contrario perderán vigencia las
homologaciones y la garantía del fabricante.
•Las reparaciones inadecuadas pueden ocasionar
daños materiales o peligro para el usuario. Envíenos el
aparato si necesita ser reparado.
•Solo está permitido usar este equipo si dentro de un
armario eléctrico.
ADVERTENCIA
Peligro debido a las tensiones de la red o de los cables del
radiador
Peligro de muerte, lesiones graves y daños materiales
Antes de iniciar los trabajos de montaje y conexión al
control de calefacción, se debe desconectar la tensión de
red y proteger contra una reconexión accidental.
Montaje del módulo de ampliación EM4315 (ver Fig. 2)
Herramienta: Se precisa un destornillador Torx T10.
1. Inserte el módulo de ampliación en el Power Output
Module (POM) usando las cuatro lengüetas de conexión
①.
2. Atornille firmemente los cuatro tornillos ②.
Separaciones mínimas
Tanto por encima como por debajo del aparato, debe
garantizarse una convección libre. Hay que respetar sendas
distancias mínimas de 100 mm.
X1: Entrada de la interfaz del sistema
X3: Tensión de alimentación 24 V DC (ver Fig. 1)
+
+24 V DC
El conector para la conexión de 24 V DC
se incluye en el suministro.
Características: conexión por bornes de
resorte tipo push in con corredera de
inmovilización, posibilidad de cableado en
cadena ("daisy chain").
- GND
Conectar por el frente las interfaces del sistema (ver Fig. 2)
Conecte el cable de conexión ③del módulo de ampliación
en la interfaz del sistema (X7) ④del POM.

Módulo de ampliación EM4315
10 A5E34716119A/002, 10/2015
Datos técnicos
Tensión de alimentación
Tensión 24 V DC (±20%), externa,
PELV
Potencia activa absorbida
1 W
Atención: La suma de la potencia activa consumida por
todos los componentes no debe superar 100 W. Para un
ejemplo de cálculo, ver las instrucciones de servicio.
Condiciones del entorno
Temperatura ambiente en
servicio
0 °C a 55 °C
Temperatura ambiente en
almacenamiento y transporte
-25 °C a +70 °C
Humedad relativa en servicio
y almacenaje:
95 % a 25 °C, decreciente
linealmente hasta el 50 %
con 50 °C
Grado de ensuciamiento
2
Altura máxima sobre el nivel
del mar
2000 m
Datos mecánicos
Peso
aprox. 1 kg
Grado de protección IP20
Medidas (An x Al x P)
56 mm x 285 mm x 136 mm
Asistencia técnica
Teléfono: [phone] (8°° - 17°° CET)
E-mail: [e-mail]
Internet: www.siemens.de/automation/support-request
Documentación adicional
Para más información al respecto, consulte en Siemens
Industry Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
Módulo de ampliación EM4315
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Todos os direitos reservados
A5E34716119A/002, 10/2015 11
SIPLUS HCS4300
Módulo de extensão EM4315
Manual do utilizador compacto
Campo de aplicação
Na configuração base com um CIM é possível operar no
máximo 8 POMs. Com um módulo de extensão EM4315 é
possível operar até 8 POMs adicionais.
Na configuração
máxima podem ser utilizados dois módulos de extensão, ou
seja, podem ser operados 24 POMs num CIM.
Área de validade da documentação
Módulo de extensão
HCS EM4315
6BK1943-1AA50-0AA0
Instruções de segurança
Este aparelho está em conformidade com as autorizações
impressas na placa de identificação. Caso tenha dúvidas
acerca da fiabilidade da instalação no ambiente previsto
para a mesma, é favor dirigir-se aos serviços de
assistência.
AVISO
•
O produto/sistema, ao qual esta documentação se
refere, só pode ser manuseado pelo pessoal
qualificado para a respectiva definição de tarefas.
Graças à sua formação e experiência, o pessoal
qualificado é capaz de reconhecer os riscos do
manuseamento destes produtos/sistemas e de evitar
possíveis perigos.
•Não são permitidas modificações nos aparelhos. Em
caso de incumprimento, são anuladas as autorizações
e a garantia do fabricante.
•As reparação indevidas podem originar danos
materiais significativos ou perigos para o utilizador. Em
caso de reparação, envie o aparelho.
•A utilização do aparelho apenas é permitida no quadro
de comando.
AVISO
Tensões perigosas das linhas de alimentação de rede ou
dos radiadores eléctricos
Perigo de morte, perigo de ferimentos graves ou danos
materiais
Antes do início dos trabalhos de montagem e ligação, é
necessário desligar a tensão de rede no comando do
aquecimento e proteger contra uma ligação inadvertida.
Montar o módulo de extensão EM4315 (ver figura 2)
Ferramenta: Necessita de uma chave de parafusos Torx
T10
1. Encaixe o módulo de extensão no Power Output Module
(POM) através das quatro peças de ligação ①.
2. Aperte bem os quatros parafusos ②.
Distâncias mínimas
A convecção livre deve ser assegurada na parte de cima e
na parte de baixo do aparelho. Deve-se respeitar um
espaço livre de 100 mm.
X1: Entrada na interface de sistema
X3 Tensão de alimentação DC 24 V (ver fig. 1)
+
CC +24 V
O conector encaixável para a ligação 24 V
CC está incluída no âmbito de
fornecimento. Características: Ligação de
mola PUSH IN com lingueta de bloqueio,
pode ser ligada com cablagem "Daisy-
Chain".
- GND
Ligar as interfaces do sistema na parte frontal (ver fig. 2)
Ligue o cabo de ligação ③do módulo de extensão à
interface de sistema (X7) ④do POM.

Módulo de extensão EM4315
12 A5E34716119A/002, 10/2015
Dados técnicos
Tensão de alimentação
Tensão CC 24 V (±20 %), externo,
PELV
Potência ativa absorvida
1 W
Atenção: A potência ativa absorvida de todos os
componentes ligados não pode exceder no total 100 W.
Exemplo de cálculo ver manual do utilizador.
Condições ambiente
Temperatura ambiente em
funcionamento
0 °C até 55 °C
Temperatura ambiente no
armazenamento e transporte
-25 °C a +70 °C
Humidade relativa de
funcionamento e
armazenamento
95 % com 25 °C,
diminuindo linearmente
até 50 % com 50 °C
Grau de sujidade
2
Altura máxima acima do nível
do mar
2.000 m
Dados mecânicos
Peso
aprox. 1 kg
Tipo de protecção IP20
Dimensões (L x A x P)
56 mm x 285 mm x 136 mm
Technical Assistance
Telefone: [phone] (8°° - 17°° CET)
E-mail: [e-mail]
Internet: www.siemens.de/automation/support-request
Documentação adicional
Pode consultar outras informações em Siemens Industry
Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
Módulo de extensão EM4315
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Tüm Hakları Saklıdır
A5E34716119A/002, 10/2015 13
SIPLUS HCS4300
EM4315 genişletme modülü
Kısa işletme kılavuzu
Uygulama alanı
Bir CIM içeren genel genişletmede maksimum 8 POM
çalıştırılabilir. Bir EM4315 genişletme modülü ile ek olarak 8
POM daha çalıştırılabilir.
Maksimum genişletmede iki
genişletme modülü kullanılabilir, yani bir CIM'de 24 POM
çalıştırılabilir.
Dokümantasyon geçerlilik alanı
HCS EM4315
genişletme modülü
6BK1943-1AA50-0AA0
Güvenlik bilgileri
Bu cihaz, tip levhasında basılı olan izinlere uygundur. Eğer
sistemin öngörülen ortamda kurulması için iznin olup
olmadığına dair şüpheleriniz varsa servis yetkililerimize
danışınız.
İKAZ
•
Bu dokümantasyonda açıklanan ürün / sistem sadece
ilgili görev için gerekli bilgiye sahip kalifiye personel
tarafından kullanılabilir ve çalıştırılabilir. Kalifiye
personel, aldığı eğitim ve edindiği deneyimden dolayı
bu ürünlerle / sistemlerle çalışırken riskleri fark etme ve
olası tehlikelerden kaçınma yeteneğine sahiptir.
•Cihazlarda herhangi bir değişiklik yapmak yasaktır.
Aksi durumda izinler ve üretici garantisi geçerliliğini
yitirir.
•Yanlış onarım sayesinde ciddi maddi hasar veya
kullanıcı için tehlike oluşabilir. Onarım gereken
durumlarda cihazı üreticiye gönderiniz.
•Cihazın sadece şalt dolabı içinde kullanılmasına izin
verilmiştir.
İKAZ
Elektrik şebekesinden veya ısıtıcı lamba kablolarında
tehlikeli gerilim
Ölüm tehlikesi, ağır yaralanma tehlikesi veya maddi zarar
Kalorifer kontrol sisteminde montaj ve bağlantı
çalışmalarına başlamadan önce şebeke bağlantısını
gerilimsiz duruma getirmeniz ve tekrar devreye
alınmaması için emniyete almanız şarttır.
EM4315 genişletme modülünün takılması (bkz. Şekil 2)
Alet: Bir adet Torx T10 tornavidaya ihtiyacınız
bulunmaktadır
1. Genişletme modülünü dört adet bağlantı kulağı
üzerinden Power Output Module (POM) modülüne
takınız ①.
2. Dört cıvatayı ①sıkınız.
Minimum mesafeler
Cihazın üst ve alt tarafında serbest hava dolaşımı
sağlanacaktır. Üst ve alt tarafta 100 mm'lik serbest alan
bırakılmalıdır.
X1: Sistem arayüzü girişi
X3: Besleme gerilimi DC 24 V (bkz. Şekil 1)
+
DC +24 V
DC 24 V bağlantısının fiş bağlantısı
teslimat kapsamına dahildir. Özellikleri:
Açma mandallı PUSH IN yaylı bağlantı
"Daisy-Chain" (papatya) kablolama ile
gerçekleştirilebilir.
- GND
Sistem arayüzlerinin ön tarafta bağlantısı (bkz. Şekil 2)
Genişletme modülünün bağlantı kablosunu ③POM'ün
sistem arayüzüne (X7) ④bağlayınız.

EM4315 genişletme modülü
14 A5E34716119A/002, 10/2015
Teknik veriler
Besleme gerilimi
Gerilim DC 24 V (±%20), harici,
PELV
Kullanılan aktif güç
1 W
Dikkat: Bağlı tüm bileşenlerin toplam aktif gücü 100 W’ı
aşmamalıdır. Hesaplama yöntemi için bkz. İşletme
kılavuzu.
Ortamla ilgili koşullar
İşletim sırasında ortam
sıcaklığı
0 °C ila 55 °C
Depolama ve nakliye
sırasında ortam sıcaklığı
-25 °C ila +70 °C
İşletme ve depolama
sırasında rölatif nem oranı
25 °C'de %95, 50 °C'de
%50'ye kadar lineer olarak
azalır
Kirlenme derecesi
2
Deniz seviyesine göre
maksimum yükseklik
2000 m
Mekanik veriler
Ağırlık
yaklaşık 1 kg
Koruma türü IP20
Ölçüler (G x Y x D)
56 mm x 285 mm x 136 mm
Teknik Yardım
Telefon: [phone] (8°° - 17°° CET)
E-posta: [e-mail]
İnternet: www.siemens.de/automation/support-request
Diğer Dokümantasyonlar
Daha fazla bilgi için bkz. Siemens Industry Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
EM4315 genişletme modülü
A5
E34716119A/002, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. Все права защищены
A5E34716119A/002, 10/2015 15
SIPLUS HCS4300
Модуль расширения EM4315
Компактное руководство по эксплуатации
Область применения
В базовой конфигурации с CIM использовать максимум
8 POM. Модуль расширения EM4315 позволяет
использовать до 8 дополнительных POM.
В
максимальной конфигурации возможно применение
двух модулей расширения, т.е. с одним CIM могут
работать 24 POM.
Область применения документации
Модуль расширения
HCS EM4315
6BK1943-1AA50-0AA0
Указания по безопасности
Это устройство отвечает напечатанным на заводской
табличке допускам. В случае сомнений в отношении
допустимости установки устройства в том или ином
окружении следует обратиться в сервисную службу.
ОПАСНО!
•
С изделием/системой по этой документации может
работать только квалифицированный персонал.
Квалифицированный персонал на основании его
образования и опыта может распознавать риски в
обращении с этими изделиями/системами и
избегать возможных опасностей.
•Внесение изменений в конструкцию устройств
недопустимо. При несоблюдении этого требования
допуски и гарантия изготовителя теряют свою силу.
•Ненадлежащий ремонт устройства может привести
к значительному повреждению оборудования и
созданию опасности для пользователя. Для
ремонта устройство следует направлять в
ремонтную мастерскую.
•Использование устройства допускается только в
электрошкафу.
ОПАСНО!
Опасное напряжение от сети или от проводки
обогревателей
Опасно для жизни, опасность тяжелых травм или
материального ущерба
Перед началом работ по монтажу и подключению на
системе управления нагревом следует отключить
напряжение питания и заблокировать его от
включения.
Монтаж модуля расширения EM4315 (см. рис. 2)
Инструмент: вам потребуется отвертка Torx T10
1. Подсоедините модуль расширения с помощью
четырех соединительных накладок к модулю вывода
мощности (POM) ①.
2. Затяните четыре винта ②.
Минимальные расстояния
Выше и ниже устройства следует обеспечить свободную
конвекцию. Необходимо оставить зазор 100 мм с каждой
стороны.
X1: вход системного интерфейса
X3: напряжение питания 24 В постоянного тока
(см. рис. 1)
+ 24 В
постоянно
го тока
Штекерный соединитель для
подключения 24 В постоянного тока
входит в комплект поставки.
Характеристики: пружинное соединение
PUSH IN с разблокирующим затвором,
возможность реализации проводки
"Daisy-Chain".
- GND
Подсоединение системных интерфейсов с лицевой
стороны (см. рис. 2)
Подключите соединительный кабель ①модуля
расширения к системному интерфейсу (X7) ④POM.

Модуль расширения EM4315
16 A5E34716119A/002, 10/2015
Технические характеристики
Напряжение питания
Напряжение 24 В пост. тока (±20 %),
внешн., PELV
Потребляемая активная
мощность
1 Вт
Внимание: потребляемая активная мощность всех
подключенных компонентов в сумме не должна
превышать 100 Вт. Пример расчета см. в руководстве
по эксплуатации.
Условия окружающей среды
Температура окружающей
среды при эксплуатации
от 0 °C до 55 °C
Температура окружающей
среды при хранении и
транспортировке
от -25 °C до +70 °C
Относительная влажность
воздуха для эксплуатации и
хранения
95 % при 25 °C,
линейное уменьшение
до 50 % при 50 °C
Степень загрязнения
2
Максимальная высота над
уровнем моря
2000 м
Механические данные
Вес
около 1 кг
Степень защиты IP20
Габариты (Ш х В х Г)
56 мм x 285 мм x 136 мм
Техническая поддержка
Телефон: [phone] (8°° - 17°° СЕВ)
Эл. почта: [e-mail]
Интернет: www.siemens.de/automation/support-request
Дополнительная документация
Более подробную информацию можно найти в Siemens
Industry Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300).
Модуль расширения EM4315
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG

© Siemens AG 2015. 保留所有权利
A5E34716119A/002, 10/2015 17
SIPLUS HCS4300
EM4315 扩展模块
精简版操作说明
应用范围
带有 CIM 的基本配置型号可最多运行 8 个
POM使用扩展模块 EM4315 还可以最多运行另外 8 个
POM。
最大配置可使用两个扩展模块，即可在 CIM 上运行
24 个POM。
文献资料的适用范围
HCS EM4315 扩展模块 6BK1943-1AA50-0AA0
安全指南
本设备符合铭牌上印制的认证信息。如果您对规定环境中的
安装可靠性有所怀疑，请求助于我们的服务联系人。
警告
•本文档中描述的产品/系统只能由负责相关任务的专业人
员操作。专业人员根据其培训和经验能够识别出操作产
品/系统时存在的风险，并避免可能存在的危险。
•禁止改装设备。若擅自改装，则认证和制造商质保均失
效。
•错误维修可能导致巨大的财产损失或使用户面临危险。
需要维修时，请寄出设备。
•
只能在开关柜中使用该设备。
警告
电源或热辐射器馈电线带有危险电压
生命危险、重伤危险或财产损失
在对采暖控制器进行安装和连接工作之前，必需切断电源并
采取措施防止重新接通。
安装扩展模块 EM4315（见图 2）
所需工具：需要使用 Torx T10 螺丝刀
1. 将扩展模块通过四个连接板插接到电源输出模块 (POM)
上①。
2. 将四个螺栓 ①拧紧。
最小间距
应确保空气在设备的上方和下方均能自由对流。每隔 100
mm 设置一个自由空间。
X1：系统接口输入
X3：DC 24 V 电源电压（参见图 1）
+
DC +24 V
DC 24 V
接口的插接器包含在供货范围内。特性：
带有解锁杆的 PUSH IN
弹簧式连接，可实现“Daisy
Chain”式布线。
- GND
正面连接系统接口（参见图 2）
将扩展模块的连接电缆 ③与POM 的系统接口 ④(X7)
相连。
技术数据
电源电压
电压 DC 24 V (±20
%)，外部，PELV
消耗的有效功率 1 W
注意：所有连接组件消耗的总有效功能不得大于 100
W。计算演示请参见操作说明。
环境条件
运行中的环境温度
0 °C 至55 °C
存储和运输时的环境温度 -25 °C 至+70 °C
运行和存放的相对空气湿度 25°C 时95%，50°C
时直线下降至 50%
污染等级
2
海平面上的最高高度
2000 m
机械数据
重量
大约 1 kg
防护等级
IP20
尺寸（宽 x 高x 深）
56 mm x 285 mm x 136 mm
技术援助
电话：[phone]（8°° - 17°° 欧洲中部时间）
电子邮件：[e-mail]
网站：www.siemens.de/automation/support-request
更多文档
您可以从以下网页中获取详尽信息：Siemens Industry
Online Support
(http://support.automation.siemens.com/WW/view/en/10807
371/133300)。

EM4315 扩展模块
18 A5E34716119A/002, 10/2015
EM4315 扩展模块
A5E34716119A/002
, 10/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
