Siemens SIMOVERT MASTERDRIVE SLE User manual

SIMOVERT MASTERDRIVES Betriebsanleitung
Operating Instructions
SLE / SLE-DP – SIMOLINK-Encoder
Ausgabe / Edition: AA GWE-477 763 4070.76 J

Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und
Mitteilung ihres Inhalts nicht gestattet, soweit nicht ausdrücklich
zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der
beschriebenen Hard- und Software überprüft. Dennoch können
Abweichungen nicht ausgeschlossen werden, so daß wir für die
vollständige Übereinstimmung keine Garantie übernehmen. Die
Angaben in dieser Druckschrift werden jedoch regelmäßig überprüft
und notwendige Korrekturen sind in den nachfolgenden Auflagen
enthalten. Für Verbesserungsvorschläge sind wir dankbar SIMOVERTist ein Warenzeichen von Siemens
The reproduction, transmission or use of this document or its con-
tents is not permitted without express written authority. Offenders will
be liable for damages. All rights, including rights created by patent
grant or registration of a utility model or design, are reserved.
We have checked the contents of this document to ensure that they
coincide with the described hardware and software. However,
differences cannot be completely excluded, so that we do not accept
any guarantee for complete conformance. However, the information
in this document is regularly checked and necessary corrections will
be included in subsequent editions. We are grateful for any
recommendations for improvement. SIMOVERTRegistered Trade Mark
Siemens AG 2001 All rights reserved
Änderungen von Funktionen, technischen Daten, Normen, Zeichnungen und Parametern vorbehalten.
We reserve the right to make changes to functions, technical data, standards, drawings and parameters.

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Inhalt
Siemens AG GWE-477 763 4070.76 J AA-76
SIMOVERT MASTERDRIVES Betriebsanleitung 1
Inhalt
1 DEFINITIONEN UND WARNUNGEN...............................................................1-1
2 BESCHREIBUNG .............................................................................................2-1
2.1 SIMOLINK-Funktionalität...................................................................................2-2
2.2 Funktionserweiterung PROFIBUS.....................................................................2-3
3 TECHNISCHE DATEN......................................................................................3-1
4 MONTAGE ........................................................................................................4-1
4.1 EMV-gerechter Aufbau......................................................................................4-1
4.2 Gehäuse............................................................................................................4-2
5ANSCHLIEßEN.................................................................................................5-1
5.1 Anschlußstecker X1 ..........................................................................................5-1
5.2 Geberschnittstelle (X2 bei SLE, X21 bei SLE-DP)............................................5-2
5.3 PROFIBUS-Schnittstelle (X22 bei SLE-DP)......................................................5-5
5.4 Lichtwellenleiteranschluß ..................................................................................5-7
6 INBETRIEBSETZUNG......................................................................................6-1
6.1 Einstellung über DIL-Schalter............................................................................6-2
6.1.1 Oberer DIL-Schalter S1.....................................................................................6-3
6.1.2 Mittlerer DIL-Schalter S2...................................................................................6-4
6.1.3 Unterer DIL-Schalter S3....................................................................................6-5
6.2 LED-Anzeigen ...................................................................................................6-6
6.2.1 Status SIMOLINK-Encoder ...............................................................................6-6
6.2.2 Status PROFIBUS-Schnittstelle SLE-DP..........................................................6-7
6.3 SIMOLINK-Datenschnittstelle............................................................................6-8
6.3.1 Allgemein...........................................................................................................6-8
6.3.2 Datenformat Sollwerttelegramm........................................................................6-9
6.3.3 Datenformat Istwerttelegramm........................................................................6-10
6.3.4 Funktionsprinzip ..............................................................................................6-11

Inhalt 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J AA-76 Siemens AG
2Betriebsanleitung SIMOVERT MASTERDRIVES
6.4 PROFIBUS-Schnittstelle SLE-DP ...................................................................6-12
6.4.1 Allgemeines.....................................................................................................6-12
6.4.2 PROFIBUS Stationsadresse...........................................................................6-13
6.4.3 Gerätestammdatei (GSD-Datei)......................................................................6-14
6.4.4 Beispielprogramm für SLE-DP mit S7-300......................................................6-14
6.4.5 Aufbau PROFIBUS Ausgangsdatenwort.........................................................6-16
6.4.6 Aufbau PROFIBUS Eingangsdatenwort..........................................................6-17
6.4.7 Verhalten des SLE-DP nach Netz-EIN............................................................6-19
6.4.8 Änderung der SIMOLINK Empfangsadresse bei SLE-DP ..............................6-19
6.5 Projektierungshinweise Sollwertgenerierung ..................................................6-21
Anhang
A: Projektierungsbeispiel MASTERDRIVES MC, Firmware 
B: Projektierungsbeispiel MASTERDRIVES MC, Firmware ab 1.41
C: GSD-Datei

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Definitionen und Warnungen
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 1-1
1 Definitionen und Warnungen
im Sinne der Dokumentation bzw. der Warnhinweise auf dem Produkt
selbst sind Personen, die mit Aufstellung, Montage, Inbetriebsetzung,
Betrieb und Instandhaltung des Produktes vertraut sind und über die
ihrer Tätigkeit entsprechenden Qualifikationen verfügen, z. B.:
♦Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und
Geräte gemäß den Standards der Sicherheitstechnik ein- und
auszuschalten, zu erden und zu kennzeichnen.
♦Ausbildung oder Unterweisung gemäß den Standards der Sicher-
heitstechnik in Pflege und Gebrauch angemessener Sicherheitsaus-
rüstung.
♦Schulung in Erster Hilfe.
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher
Sachschaden eintreten werden, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
bedeutet, dass Tod, schwere Körperverletzung oder erheblicher
Sachschaden eintreten können, wenn die entsprechenden
Vorsichtsmaßnahmen nicht getroffen werden.
mit Warndreieck bedeutet, dass eine leichte Körperverletzung eintreten
kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
ohne Warndreieck bedeutet, dass ein Sachschaden eintreten kann,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
bedeutet, dass ein unerwünschtes Ergebnis oder Zustand eintreten
kann, wenn der entsprechende Hinweis nicht beachtet wird.
im Sinne der Dokumentation ist eine wichtige Information über das
Produkt oder den jeweiligen Teil der Dokumentation, auf die besonders
aufmerksam gemacht werden soll.
Qualifiziertes
Personal
GEFAHR
WARNUNG
VORSICHT
VORSICHT
ACHTUNG
HINWEIS

Definitionen und Warnungen 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
1-2 Betriebsanleitung SIMOVERT MASTERDRIVES
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile
dieser Geräte unter gefährlicher Spannung.
Bei Nichtbeachtung der Warnhinweise können deshalb schwere
Körperverletzungen oder Sachschäden auftreten.
Nur entsprechend qualifiziertes Personal darf an diesem Gerät
arbeiten.
Dieses Personal muß gründlich mit allen Warnungen und Instand-
haltungsmaßnahmen gemäß dieser Dokumentation vertraut sein.
Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachge-
mäßen Transport, fachgerechte Lagerung, Montage und Installation
sowie sorgfältige Bedienung und Instandhaltung voraus.
Diese Dokumentation enthält aus Gründen der Übersichtlichkeit nicht
sämtliche Detailinformationen zu allen Typen des Produktes und kann
auch nicht jeden denkbaren Fall der Aufstellung, des Betriebes oder
der Instandhaltung berücksichtigen.
Sollten Sie weitere Informationen wünschen oder sollten besondere
Probleme auftreten, die in der Dokumentation nicht ausführlich genug
behandelt werden, können Sie die erforderliche Auskunft über die örtli-
che SIEMENS-Niederlassung anfordern.
Außerdem weisen wir darauf hin, dass der Inhalt der Dokumentation
nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage oder
eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche
Verpflichtungen der SIEMENS AG ergeben sich aus dem jeweiligen
Kaufvertrag, der auch die vollständige und alleingültige Gewährleis-
tungsregelung enthält. Diese vertraglichen Gewährleistungsbestim-
mungen werden durch die Ausführungen dieser Dokumentation weder
erweitert noch beschränkt.
WARNUNG
HINWEIS

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Definitionen und Warnungen
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 1-3
Elektrostatisch gefährdete Bauelemente (EGB)
Die Baugruppe enthält elektrostatisch gefährdete Bauteile. Diese Bau-
elemente können durch unsachgemäße Behandlung sehr leicht zerstört
werden. Wenn Sie dennoch mit elektronischen Baugruppen arbeiten
müssen, beachten Sie bitte folgende Hinweise:
Elektronische Baugruppen sollten nur berührt werden, wenn es wegen
daran vorzunehmender Arbeiten unvermeidbar ist.
Wenn Baugruppen dennoch berührt werden müssen, muß der eigene
Körper unmittelbar vorher entladen werden.
Baugruppen dürfen nicht mit hochisolierenden Stoffen −z. B.
Kunststoffteilen, isolierenden Tischplatten, Bekleidungsteilen aus
Kunstfaser −in Berührung gebracht werden.
Baugruppen dürfen nur auf leitfähigen Unterlagen abgelegt werden.
Baugruppen und Bauelemente dürfen nur in leitfähiger Verpackung
(z. B. metallisierten Kunststoff- oder Metallbehältern) aufbewahrt oder
versandt werden.
Soweit Verpackungen nicht leitend sind, müssen Baugruppen vor dem
Verpacken leitend verhüllt werden. Hier kann z. B. leitender Schaum-
stoff oder Haushalts-Alufolie verwendet werden.

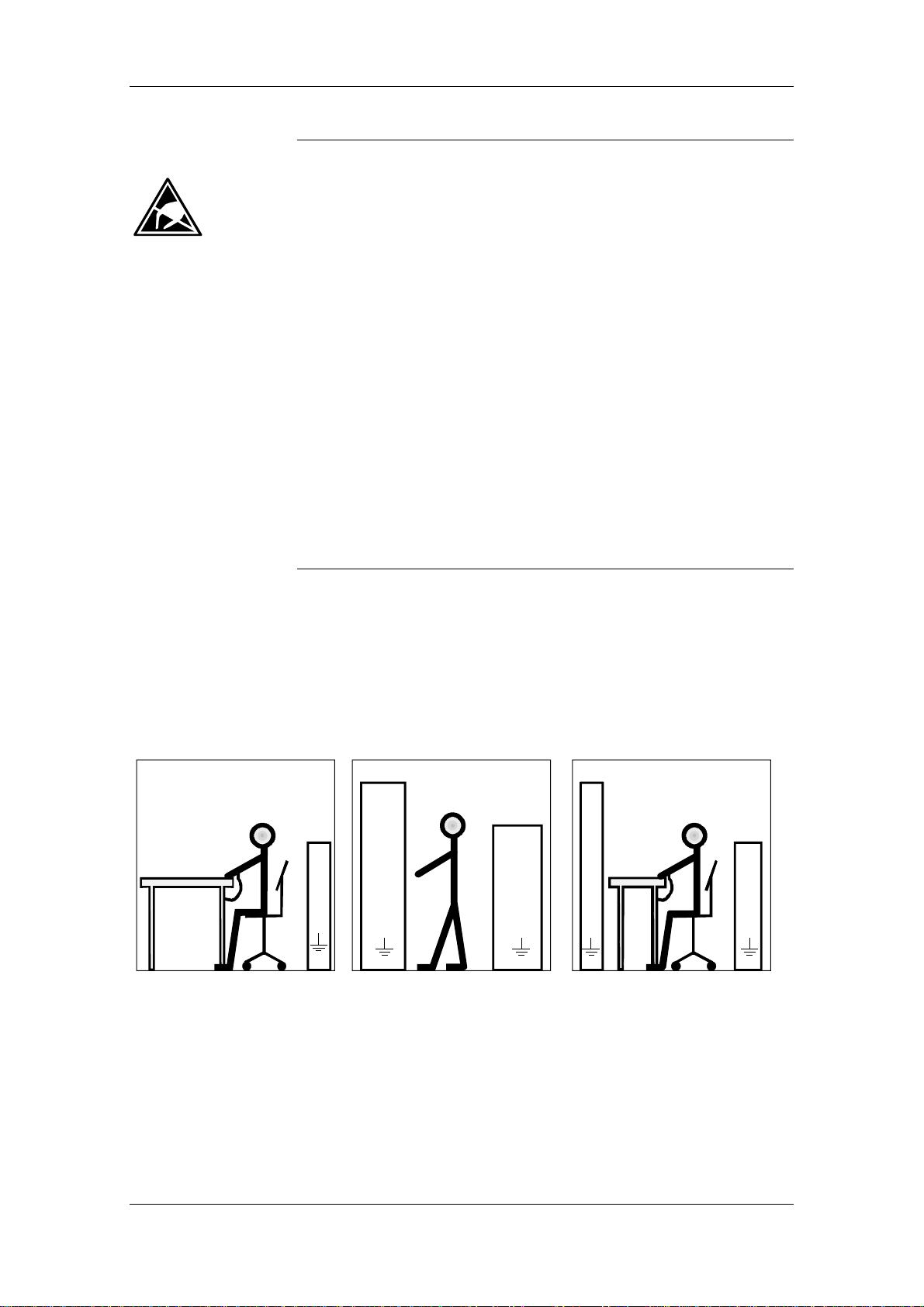

Die notwendigen EGB-Schutzmaßnahmen sind im folgenden Bild noch
einmal verdeutlicht:
♦a = leitfähiger Fußboden
♦b = EGB-Tisch
♦c = EGB-Schuhe
♦d = EGB-Mantel
♦e = EGB-Armband
♦f = Erdungsanschluß der Schränke
StehplatzSitzplatz Steh- / Sitzplatz
a
b
e
d
c
d
a
c
d
b
ca
e
f
ff f f
Bild 1-1 EGB-Schutzmaßnahmen
VORSICHT

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Beschreibung
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 2-1
2 Beschreibung
Bei Antriebskonfigurationen mit "elektrische Welle" werden zusätzlich
zu den lagegeregelten Hauptantrieben häufig einfache winkelsynchron
laufende Hilfsantriebe benötigt oder andere Geräte, die einen
Lageistwert der Maschine benötigen. Diese Antriebe und Geräte
verfügen über einen Impulsgebereingang und lesen einen zentral an
der Königswelle angebrachten Impulsgeber ein. Bei Antrieben mit
elektrischer Welle und flexibler Konfiguration ist diese zentrale Stelle oft
physikalisch nicht festzulegen. Der SIMOLINK-Encoder (SLE) simuliert
daher einen Geber an der elektrischen Welle und stellt einen zentralen
Maschinenistwert (Lageistwert) zur Verfügung, der aus dem Leitsollwert
generiert wird. Die elektrische Welle mit den lagegeregelten
Hauptantrieben wird mit SIMOLINK und MASTERDRIVES Motion
Control Antrieben realisiert.

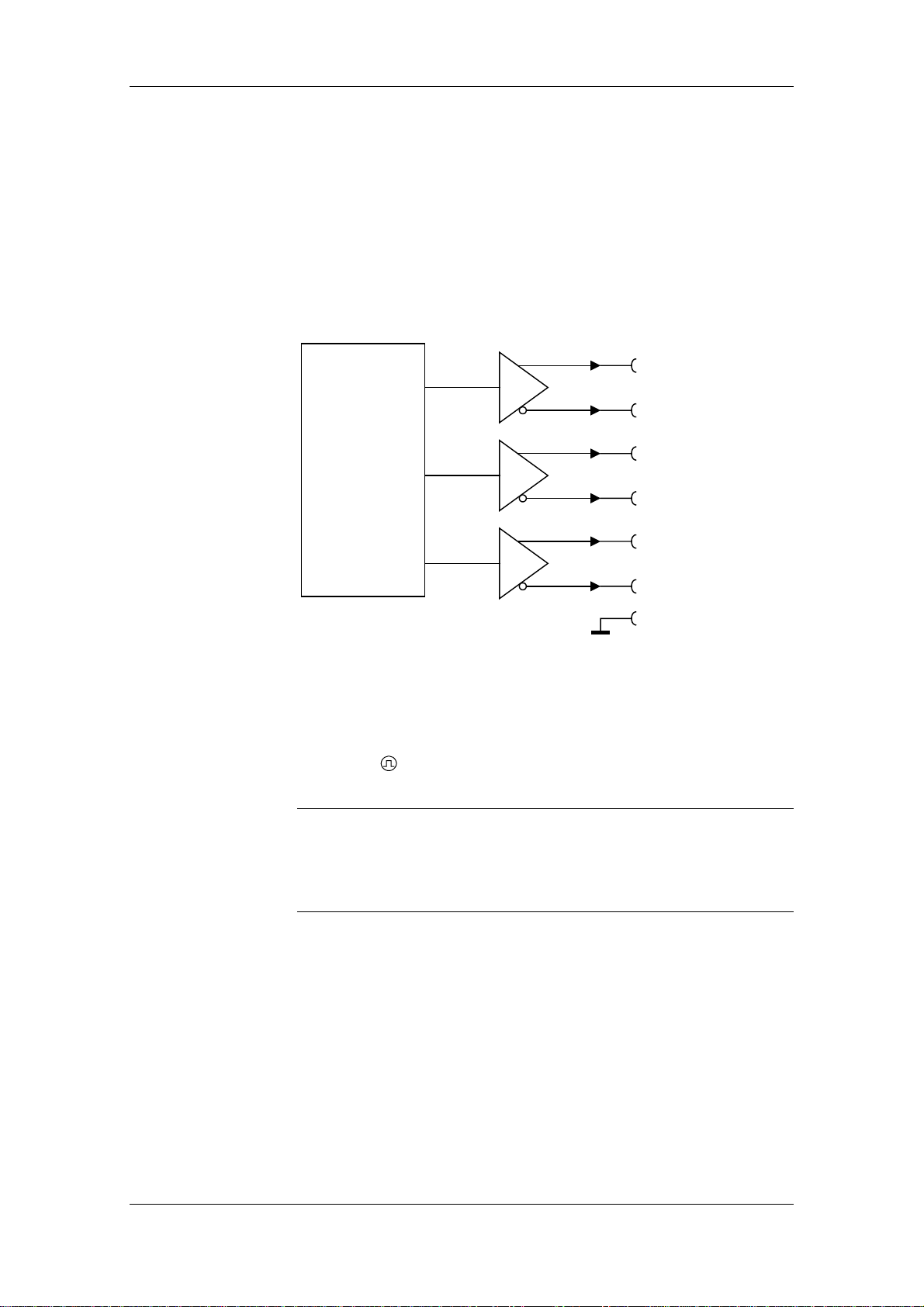

Der SIMOLINK-Encoder generiert aus einem Winkelsollwert, der über
SIMOLINK transportiert wird, zwei um 90° versetzte Impulssignale und
einen Nullimpuls. Diese werden über RS 422 (Norm EIA422) weiteren
Geräten zur Verfügung gestellt. Er simuliert damit einen Impulsgeber
mit wählbarer Strichzahl (1024, 2048, 4096, 8192).
Den SIMOLINK-Encoder gibt es in zwei Geräteausführungen: Die
Baugruppe SLE verfügt über die reine SIMOLINK Funktionalität und
eine Parametriermöglichkeit am Gerät. Die Baugruppe SLE-DP
(SIMOLINK-Encoder mit PROFIBUS-DP Schnittstelle) besitzt zusätzlich
die Möglichkeit bestimmte Parametrierungen über PROFIBUS remote
zu verändern.
Das Übertragungsmedium des SIMOLINK ist ein Lichtwellenleiter
(LWL). Es können Glas-LWL oder Kunststoff-LWL verwendet werden.
Die Struktur des SIMOLINK ist ringförmig, wobei jeder Teilnehmer im
Ring als Signalverstärker wirkt. Es sind max. 201 aktive Teilnehmer am
SIMOLINK miteinander koppelbar.
Weitergehende Informationen zu SIMOLINK finden Sie im Kapitel
"Kommunikation / SIMOLINK" des SIMOVERT MASTERDRIVES
Kompendium Motion Control Bestell-Nr.: 6SE7080-0QX50.
HINWEIS

Beschreibung 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
2-2 Betriebsanleitung SIMOVERT MASTERDRIVES
2.1 SIMOLINK-Funktionalität
Die über LWL ankommenden optischen Signale werden bei allen
SIMOLINK Baugruppen mittels LWL-Empfängermodulen in elektrische
Signale umgewandelt, die dann an das LWL-Sendemodul
weitergegeben und dort in optische Signale zurückgewandelt werden.
Die dadurch entstehenden Laufzeiten werden während des SIMOLINK-
Anlaufs ermittelt und die Totzeiten werden bei aktiven SIMOLINK -
Teilnehmern kompensiert. Die Empfangs-Information wird je nach
Parametrierung aus den zwischengespeicherten elektrischen Signalen
gewonnen und mit dem SYNC-Interrupt (letztes Telegramm im
SIMOLINK Umlauf) übernommen. Die Sende-Information des
Teilnehmers wird auf umgekehrten Weg übergeben und in die
zugehörigen Telegramme (elektrische Signale) geschrieben.
Der SIMOLINK-Encoder wird wie ein SIMOLINK-Slave in den
SIMOLINK-Ring eingehängt, ist ein aktiver Teilnehmer und wird bei der
Totzeitermittlung berücksichtigt. Er liefert seinen ausgegebenen
Winkelistwert und Status über den SIMOLINK zurück. Die SIMOLINK-
Adressen (Teilnehmeradresse und Empfangsadresse) werden an den
DIL-Schaltern an der rechten Seitenwand eingestellt. Das Telegramm
der eingestellten Empfangsadresse (Dispatcherbetrieb: Adresse des
SIMOLINK-Teilnehmers, der den Sollwert sendet) und Empfangskanal
enthält den 15-Bit breiten Winkelsollwert (0…32767, d.h. 360° der
Geberumdrehung wird mit ca. 0,01° aufgelöst), einen Offset des
SIMOLINK-Encoder Nullimpulses sowie ein Ausgabe-Freigabe
Steuerbit.
Die Lage des Nullimpulses des SIMOLINK-Encoders muß nicht mit der
Nullage des Sollwertes übereinstimmen. Dieser Offset wird vom Sender
verwaltet, an den SIMOLINK-Encoder als Setzwert gesendet und bei
Freigabe geladen.
Die Sollwertauflösung von 32768 entspricht der Geberstrichzahl von
8192 (für korrekte Signalfolge der Flankenwechsel von Spur A und
Spur B wird Impulsvervierfachung benötigt). Weitere mögliche
Strichzahlen (4096, 2048, 1024) werden durch Frequenzteilung
gewonnen. Die Nenngeschwindigkeit des SIMOLINK-Encoder liegt bei
25 Umdrehungen pro Sekunde der elektrischen Welle
(Nennausgangsfrequenz: 204,800 kHz bei 8192 Strichen), wobei
Geschwindigkeiten bis zu 125 % vom SIMOLINK-Encoder korrekt
ausgegeben werden können (max. Ausgangsfrequenz: 256,000 kHz)
und die ausgegebenen Impulse über einen Zähler als Istwert mitgeführt
werden.
Der SIMOLINK-Encoder besitzt intern einen Regler der bei jedem
SYNC-Interrupt den neuen Lagesollwert aus dem Empfangstelegramm
übernimmt und aus diesem Sollwert und dem eigenen Istwert eine
Stellgröße (Anzahl auszugebender Impulse für den nächsten
SIMOLINK Zyklus d.h. Frequenzsollwert) für den Frequenzgenerator
ermittelt.
Der SIMOLINK-Encoder arbeitet nur in der Dispatcherbetriebsart des
SIMOLINK mit Zykluszeiten von 1,6 ms oder 3,2 ms
(Dispatcherbetriebsart bedeutet genau 251 SIMOLINK Telegramme bei
1,6 ms bzw. 503 SIMOLINK Telegramme bei 3,2 ms).

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Beschreibung
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 2-3
2.2 Funktionserweiterung PROFIBUS
Zusätzlich zur oben beschriebenen SIMOLINK Funktionalität, über die
beide SIMOLINK-Encoder Varianten verfügen, wurde der SLE-DP um
eine PROFIBUS-Schnittstelle erweitert, die Datenübertragungsraten bis
12 Mbaud unterstützt. Der SLE-DP kann anstelle des SLE kompatibel
eingesetzt werden, da er dieselben Parametriermöglichkeiten am Gerät
bietet. Lediglich die Gehäuseabmessung ist in der Breite vergrößert.
Der SLE-DP ist ein passiver PROFIBUS-DP Slave mit 2 Byte
Ausgangs- und 2 Byte Eingangsdaten, die als konsistente Daten
verarbeitet (nur Wortverarbeitung beim Transfer zulässig) und zyklisch
übertragen werden müssen. Über PROFIBUS kann der SLE-DP
aktiviert und deaktiviert sowie die SIMOLINK-Empfangsadresse und
der Empfangskanal verändert werden, wodurch ein Umschaltung
zwischen Sollwerten verschiedener Quellen automatisiert ablaufen
kann.
Weitergehende Informationen zu PROFIBUS finden Sie im Kapitel
"Kommunikation / PROFIBUS" des SIMOVERT MASTERDRIVES
Kompendium Motion Control Bestell-Nr.: 6SE7080-0QX50.
HINWEIS

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Technische Daten
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 3-1
3 Technische Daten
Bezeichnung SLE-DP SLE
Bestellnummer 6SX7005-0AG01 6SX7005-0AG00
Größe [mm]:
– Breite
– Höhe
– Tiefe
Abmessungen (Gehäuse)
52 (52)
118 (107)
88 (80)
Abmessungen (Gehäuse)
35 (35)
118 (107)
88 (80)
Gewicht ca. 400 g ca. 300 g
Schutzart IP20 nach EN 60529
Verschmutzungsgrad k.A.
Betauung im Betrieb nicht zulässig
Mechanische Festigkeit:
– bei stationärem Einsatz
– bei Transport
k.A.
Klimaklasse Klasse 3K3 nach DIN IEC 721-3-3 (im Betrieb)
Kühlart (Betrieb) Konvektion
Zulässige Umgebungs- bzw.
Kühlmitteltemperatur:
– bei Betrieb
– bei Lagerung
– bei Transport
0 °C bis +55 °C
–25 °C bis +70 °C
–25 °C bis +70 °C
Zul. Feuchtebeanspruchung:
– Transport/Lagerung
– im Betrieb
Relative Luftfeuchtigkeit
≤95 %
≤85 % (Betauung nicht zulässig)
Spannungsversorgung
Nennanschlußspannung DC +24 V (+21 V bis +28 V)
Stromaufnahme ca. 200 mA ca. 130 mA
Geberschnittstelle
Spur A, Spur B, Nullspur RS422 nach EIA422 Norm
Versorgungsspannung:
– Potentialtrennung Intern Trennspannung 500 V DC zur 24 V-Spannungsversorgung
Trennspannung 500 V DC
zur PROFIBUS-Schnittstelle
Lichtwellenleiteranschluß
Sendeleistung Fest (maximale für SIMOLINK definierte Sendeleistung)
LWL-Module:
– Sender
– Empfänger
Hewlett Packard:
HFBR 1528
HFBR 2528
PROFIBUS-Schnittstelle
Versorgungsspannung:
– Potentialtrennung Intern Trennspannung 500 V DC zur
24 V-Spannungsversorgung
und Geberschnittstelle
Ausgangsspannung DC + 5 V, max. 100 mA
– für Busabschluß oder
– Versorgung eines OLP
Datenübertragungsrate max. 12 MBaud
Tabelle 3-1 Technische Daten

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Montage
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 4-1
4 Montage
Der SIMOLINK-Encoder wird auf eine Hutschiene TS 35 nach
EN 50022 aufgeschnappt. Die dazu erforderlichen mechanischen
Elemente sind am Gehäuse vorhanden.
4.1 EMV-gerechter Aufbau
Die Erdverbindung der Baugruppen erfolgt über die Hutschiene. Die
Erdverbindung der Hutschiene zum Potentialausgleich ist anlagenseitig
herzustellen.
Weitergehende Informationen im Kapitel "Installationshinweise für
EMV-gerechten Aufbau von Antrieben" des SIMOVERT
MASTERDRIVES Kompendium Motion Control, Bestell-Nr.:
6SE7080-0QX50.
HINWEIS

Montage 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
4-2 Betriebsanleitung SIMOVERT MASTERDRIVES

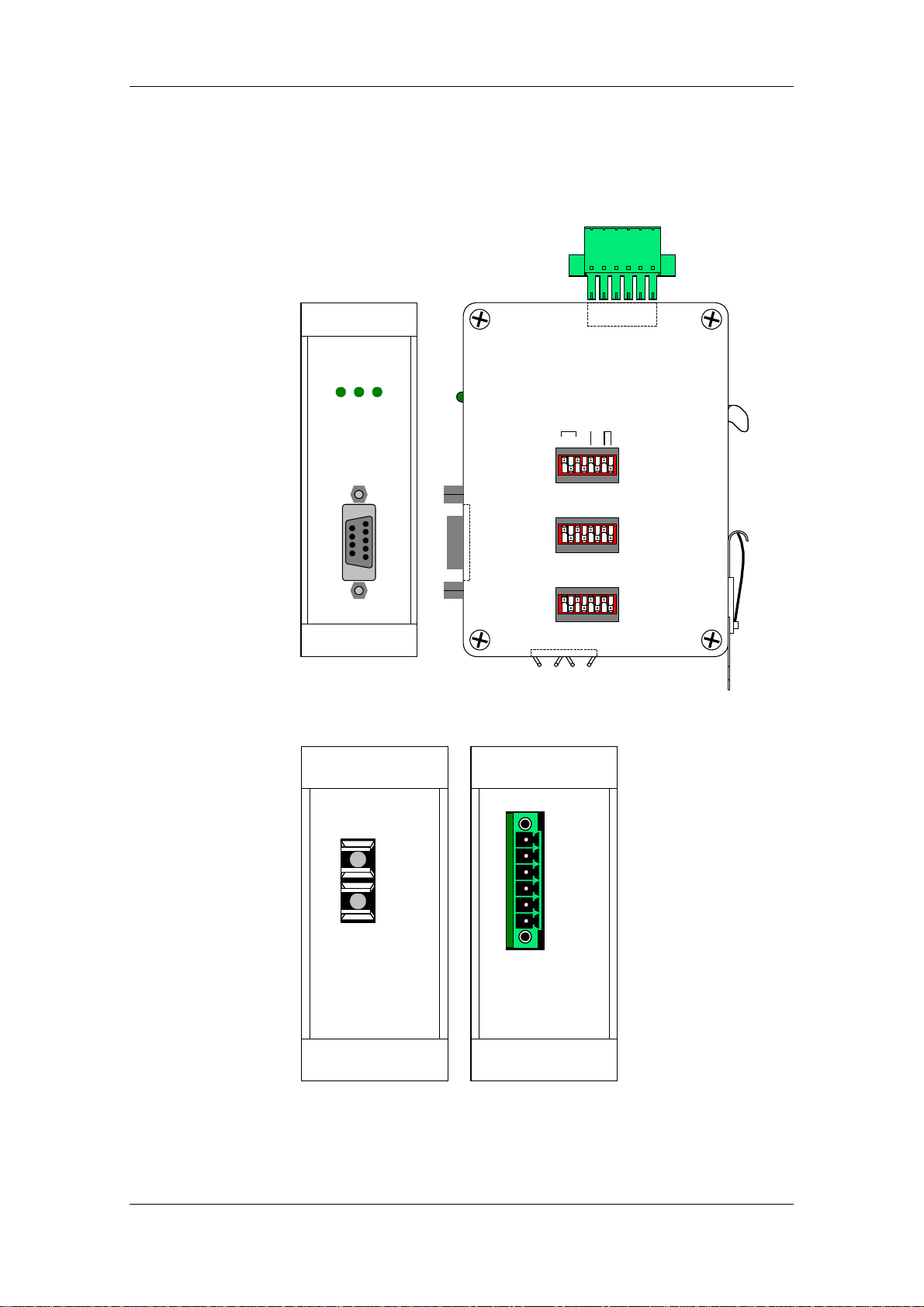

4.2 Gehäuse
Aus den folgenden Bildern ist der prinzipielle Aufbau des Gehäuses
sowie die Anordnung der Anschlüsse und Bedienelemente ersichtlich.

SIMOLINK ENCODER
SLE
POWER
SYNC
Z-PULSE
X2
1
1
1
0
0
0
S1
S2
S3
READ
ADDRESS
SLE
ADDRESS
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
0
2
1
2
2
READ CHANNEL SLE active PPR
SLE Frontansicht SLE Seitenansicht
Bild 4-1
RX
TX M
+24 V
X1
SLE Ansicht von unten SLE Draufsicht
Bild 4-2

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Montage
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 4-3


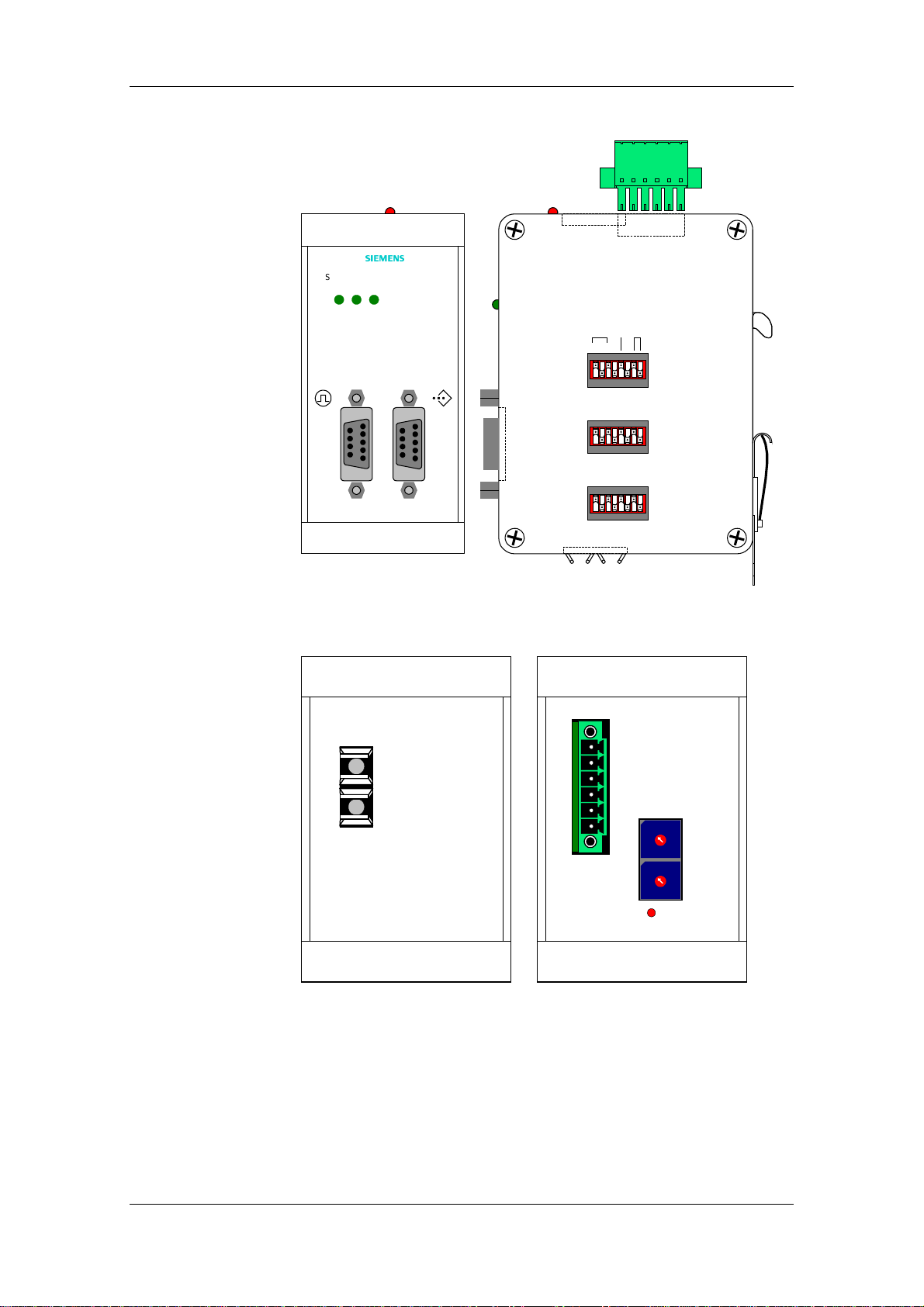

SIMOLINK ENCODER SLE-DP
POWER
SYNC
Z-PULSE
X21 X22
PULSE OUT
PROFIBUS
1
1
1
0
0
0
S1
S2
S3
READ
ADDRESS
SLE
ADDRESS
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
0
2
1
2
2
READ CHANNEL SLE active PPR
SLE-DP Frontansicht SLE-DP Seitenansicht
Bild 4-3
+24 V
X1
M
DP-SLAVE-
ADDRESS
UNITS
TENS
ERROR
0
1
2
3
4
5
9
7
6
8
0
1
2
3
4
5
9
7
6
8
RX
TX
SLE-DP Ansicht von unten SLE-DP Draufsicht
Bild 4-4

SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Anschließen
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 5-1
5 Anschließen
Der SIMOLINK-Encoder verfügt über
♦die Buchsen X1 für die Spannungsversorgung,
♦eine Geberschnittstelle zur Signalausgabe (X2 bei SLE, X21 bei
SLE-DP) und
♦einen SIMOLINK Lichtwellenleiteranschluß mit jeweils einer Sende-
und Empfangsbuchse.
Die Baugruppe SLE-DP verfügt zusätzlich über die Buchse X22 für den
PROFIBUS-DP Anschluß nach EN 50170.
5.1 Anschlußstecker X1
Der 6-polige Anschlußstecker befindet sich auf der Gehäuseoberseite.
Über ihn erfolgt die Spannungsversorgung mit 24 V des SIMOLINK-
Encoder (Steckertyp MINI-COMBICON MC1,5/6-STF-3,81).
M
+24 V
AnschlußsteckerAnschlußbuchse X1
Bild 5-1
Klemme Bezeichnung Bedeutung Bereich
1n.c.
2n.c.
3n.c.
4n.c.
5 M Masse
6 +24 V 24 V-Spannungsversorgung +21 ... 28 V
anschließbarer Querschnitt: 1,5 mm2(AWG 16)
Klemme 1 befindet sich in der Draufsicht auf der Gehäuseoberseite hinten.
Tabelle 5-1 Steckerbelegung

Anschließen 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
5-2 Betriebsanleitung SIMOVERT MASTERDRIVES
5.2 Geberschnittstelle (X2 bei SLE, X21 bei SLE-DP)
Die Geberschnittstelle des SIMOLINK-Encoder ist die 9-polige
Sub-D-Buchse mit Schraubverriegelung (UNC) an der Front des
Gehäuses. Drei RS422-Treiber liefern jeweils zwei Signale pro
Impulsausgang, ein Signal mit nichtinvertiertem und ein Signal mit
invertiertem Signalpegel. Die Ausgangssignale der Geberschnittstelle
sind potentialfrei gegenüber der 24 V-Spannungsversorgung (X1) und
(bei SLE-DP) zur PROFIBUS-Schnittstelle (X22).
Frequenz-/
Signal-
generator
A+
A −
B+
B −
GND
Null+
Null −
galvanisch getrennt von
24 V-Spannungsversorgung
1
6
3
8
2
7
9
Bild 5-2 Prinzip der Ausgangsschaltung
Die Geberschnittstelle der Baugruppe SLE ist mit X2 bezeichnet. Die
Geberschnittstelle der Baugruppe SLE-DP ist zusätzlich zu der
Bezeichnung X21 noch mit "PULSE OUT" und folgendem Symbol
beschriftet:
Sowohl die Geberschnittstelle als auch die PROFIBUS-Schnittstelle
haben als Steckerhardware eine 9-polige Sub-D Buchse. Sie können
nur durch Beschriftung und Lage unterschieden werden (vgl. Bild 4-3).
Das Herstellen der richtigen Steckverbindung ist anlagenseitig
sicherzustellen.
VORSICHT
