Siemens SENTRON T 7KG966 User manual

E50417-B1050-C493-A2
Multifunktionaler Messumformer
SENTRON T 7KG966
Produktinformation

Siemens Aktiengesellschaft Bestellnr.: E50417-B1050-C493-A2
Dokumentversion E50417-B1050-C493-A2.00
Ausgabestand 09.2011
Version des beschriebenen Produkts: ab V2.00
Angaben zur Konformität
Hinweis
Beachten Sie die Hinweise und Warnungen in diesem Doku-
ment.
Diese Produktinformation enthält wichtige Informationen zum
SENTRON T 7KG966. Sie ist Bestandteil des gelieferten
Produkts.
Das Produkt entspricht den Bestimmungen der Richtlinie
des Rates der Europäischen Gemeinschaften zur Anglei-
chung der Rechtsvorschriften der Mitgliedsstaaten über die
elektromagnetische Verträglichkeit (EMV-Richtlinie
2004/108/EG) und betreffend elektrische Betriebsmittel zur
Verwendung innerhalb bestimmter Spannungsgrenzen
(Niederspannungsrichtlinie 2006/95/EG).
Diese Konformität ist das Ergebnis einer Prüfung, die durch
die Siemens AG gemäß den Richtlinien in Übereinstimmung
mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4
für die EMV-Richtlinie und der Norm EN 61010-1 für die
Niederspannungsrichtlinie durchgeführt worden ist.
Das Gerät ist für den Einsatz im Industriebereich entwickelt
und hergestellt. Das Erzeugnis steht im Einklang mit der
Norm DIN EN 60688.
Das Produkt ist im Rahmen der Technischen Daten (siehe Kapitel 17)
gemäß Standard UL 61010-1, 2. Ausgabe, UL-zugelassen.
UL File No.: E228586
Open-type Measuring Equipment
2UD1

3SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Inhaltsverzeichnis
1 Vorwort 4
2 Allgemeine Hinweise 5
3 Hinweise zu Ihrer Sicherheit 6
4 Verwendete Symbole 9
5 Bestellinformationen 10
6 Anwendung 11
7 Aufbau 12
8 Montage und Inbetriebnahme 14
9 Anschlussarten 19
10 Gemessene und berechnete Größen 24
11 Schnittstellen 26
12 Abgleich 29
13 Batterieaustausch 30
14 LED-Meldungen 33
15 Fehlersuche und Instandsetzung 36
16 Lagerung und Transport 37
17 Technische Daten (Auswahl) 38

4 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
1Vorwort
Haftungsausschluss
Dieses Dokument wurde vor seiner Herausgabe einer
sorgfältigen technischen Prüfung unterzogen. Es wird
in regelmäßigen Abständen überarbeitet und entspre-
chende Änderungen und Ergänzungen sind in den
nachfolgenden Ausgaben enthalten. Der Inhalt dieses
Dokuments wurde ausschließlich für Informations-
zwecke konzipiert. Obwohl die Siemens AG sich
bemüht hat, das Dokument so präzise und aktuell wie
möglich zu halten, übernimmt die Siemens AG keine
Haftung für Mängel und Schäden, die durch die Nut-
zung der hierin enthaltenen Informationen entstehen.
Diese Inhalte werden weder Teil eines Vertrags oder
einer Geschäftsbeziehung noch ändern sie diese ab.
Alle Verpflichtungen der Siemens AG gehen aus den
entsprechenden vertraglichen Vereinbarungen hervor.
Die Siemens AG behält sich das Recht vor, dieses
Dokument von Zeit zu Zeit zu ändern.
Copyright
Copyright © Siemens AG 2011. Alle Rechte vorbehal-
ten.
Weitergabe sowie Vervielfältigung, Verbreitung und
Bearbeitung dieses Dokuments, Verwertung und Mit-
teilung des Inhaltes sind unzulässig, soweit nicht
schriftlich gestattet. Alle Rechte für den Fall der Patent-
erteilung, Geschmacks- oder Gebrauchsmustereintra-
gung sind vorbehalten.

5SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Eingetragene Marken
SENTRON®ist eine eingetragene Marke der
Siemens AG. Jede nicht autorisierte Verwendung ist
unzulässig.
Alle anderen Beschreibungen in diesem Dokument
bzw. in diesen Informationen können Marken enthal-
ten, deren Verwendung durch Dritte für ihre eigenen
Zwecke die Rechte des Eigentümers möglicherweise
verletzen.
2 Allgemeine Hinweise
Diese Produktinformation enthält die erforderlichen
Informationen für den bestimmungsgemäßen
Gebrauch der darin beschriebenen Geräte. Sie wendet
sich an elektrotechnisch qualifiziertes Personal, das
speziell ausgebildet ist oder einschlägiges Wissen auf
dem Gebiet der Automatisierungstechnik besitzt.
Die Kenntnis und das technisch einwandfreie Umset-
zen der in dieser Produktinformation enthaltenen
Sicherheitshinweise und Warnungen sind Vorausset-
zung für gefahrlose Installation und Inbetriebnahme
sowie für Sicherheit bei Betrieb und Instandhaltung der
beschriebenen Geräte. Nur elektrotechnisch qualifi-
ziertes Personal (siehe Abschnitt Elektrotechnisch qua-
lifiziertes Personal) verfügt über das erforderliche
Fachwissen, um die in dieser Unterlage in allgemein-
gültiger Weise gegebenen Sicherheitshinweise und
Warnungen im konkreten Einzelfall richtig zu interpre-
HINWEIS
Weitere Informationen finden Sie im Gerätehandbuch
SENTRON T 7KG966, Bestellnummer E50417-H1000-
C493.

6 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
tieren und anzuwenden.
Diese Produktinformation ist fester Bestandteil des Lie-
ferumfangs. Sie kann aber nicht sämtliche Details zu
allen Ausführungen der beschriebenen Geräte und
auch nicht jeden Fall der Aufstellung, des Betriebes
oder der Instandhaltung berücksichtigen.
Wenn weitere Informationen gewünscht werden oder
besondere Probleme auftreten, die in dieser Unterlage
nicht ausführlich genug behandelt werden, können Sie
das im Kapitel 1 genannte Gerätehandbuch anfordern.
Bei Fragen zum Gerät wenden Sie sich an den Sie-
mens-Vertriebspartner in Ihrer Region.
Unser Energy Customer Support Center unterstützt Sie
rund um die Uhr.
Tel.: [phone]
Fax: [phone]
Internet: http://www.powerquality.de
E-Mail: [email protected]
3 Hinweise zu Ihrer Sicherheit
Dieses Handbuch stellt kein vollständiges Verzeichnis
aller für einen Betrieb des Betriebsmittels (Baugruppe,
Gerät) erforderlichen Sicherheitsmaßnahmen dar, weil
besondere Betriebsbedingungen weitere Maßnahmen
erforderlich machen können. Es enthält jedoch Hin-
weise, die Sie zu Ihrer persönlichen Sicherheit sowie
zur Vermeidung von Sachschäden beachten müssen.
Die Hinweise sind durch ein Warndreieck hervorgeho-
ben und je nach Gefährdungsgrad wie folgt dargestellt:

7SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
GEFAHR
Gefahr bedeutet, dass Tod oder schwere Verletzungen
eintreten werden, wenn die angegebenen Maßnah-
men nicht getroffen werden.
Beachten Sie alle Hinweise, um Tod oder schwere
Verletzungen zu vermeiden.
WARNUNG
Warnung bedeutet, dass Tod oder schwere Verletzun-
gen eintreten können, wenn die angegebenen Maß-
nahmen nicht getroffen werden.
Beachten Sie alle Hinweise, um Tod oder schwere
Verletzungen zu vermeiden.
VORSICHT
Vorsicht bedeutet, dass mittelschwere oder leichte
Verletzungen eintreten können, wenn die angegebe-
nen Maßnahmen nicht getroffen werden.
Beachten Sie alle Hinweise, um mittelschwere oder
leichte Verletzungen zu vermeiden.
ACHTUNG
Achtung bedeutet, dass Sachschäden entstehen kön-
nen, wenn die angegebenen Maßnahmen nicht getrof-
fen werden.
Beachten Sie alle Hinweise, um Sachschäden zu
vermeiden.
HINWEIS
ist eine wichtige Information über das Produkt, die
Handhabung des Produktes oder den jeweiligen Teil
der Dokumentation, auf den besonders aufmerksam
gemacht werden soll.

8 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Elektrotechnisch qualifiziertes Personal
Inbetriebsetzung und Betrieb eines in diesem Hand-
buch beschriebenen Betriebsmittels (Baugruppe,
Gerät) dürfen nur von elektrotechnisch qualifiziertem
Personal vorgenommen werden. Elektrotechnisch qua-
lifiziertes Personal im Sinne der sicherheitstechnischen
Hinweise dieses Handbuches sind Personen, die die
Berechtigung haben, Geräte, Systeme und Strom-
kreise gemäß den Standards der Sicherheitstechnik in
Betrieb zu nehmen, freizuschalten, zu erden und zu
kennzeichnen.
Bestimmungsgemäßer Gebrauch
Das Betriebsmittel (Gerät, Baugruppe) darf nur für die
im Katalog und der technischen Beschreibung vorge-
sehenen Einsatzfälle und nur in Verbindung mit von
Siemens empfohlenen bzw. zugelassenen Fremdge-
räten und -komponenten verwendet werden.
Wird das Gerät nicht gemäß dieser Produktinformation
benutzt, ist der vorgesehene Schutz beeinträchtigt.
Der einwandfreie und sichere Betrieb des Produktes
setzt sachgemäßen Transport, sachgemäße Lage-
rung, Aufstellung und Montage sowie Bedienung und
Instandhaltung voraus.
Beim Betrieb elektrischer Betriebsmittel stehen
zwangsläufig bestimmte Teile dieser Betriebsmittel
unter gefährlicher Spannung. Es können deshalb
schwere Körperverletzung oder Sachschäden auftre-
ten, wenn nicht fachgerecht gehandelt wird:
Vor Anschluss irgendwelcher Verbindungen ist das
Betriebsmittel am Erdungsanschluss zu erden.
Gefährliche Spannungen können in allen mit der
Spannungsversorgung verbundenen Schaltungs-
teilen anstehen.

9SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Auch nach Abtrennen der Versorgungsspannung
können gefährliche Spannungen im Betriebsmittel
vorhanden sein (Kondensatorspeicher).
Betriebsmittel mit Stromwandlerkreisen dürfen nicht
offen betrieben werden.
Die in dieser Produktinformation und im Gerätehand-
buch genannten Grenzwerte dürfen nicht überschrit-
ten werden; dies ist auch bei Prüfung und
Inbetriebnahme zu beachten.

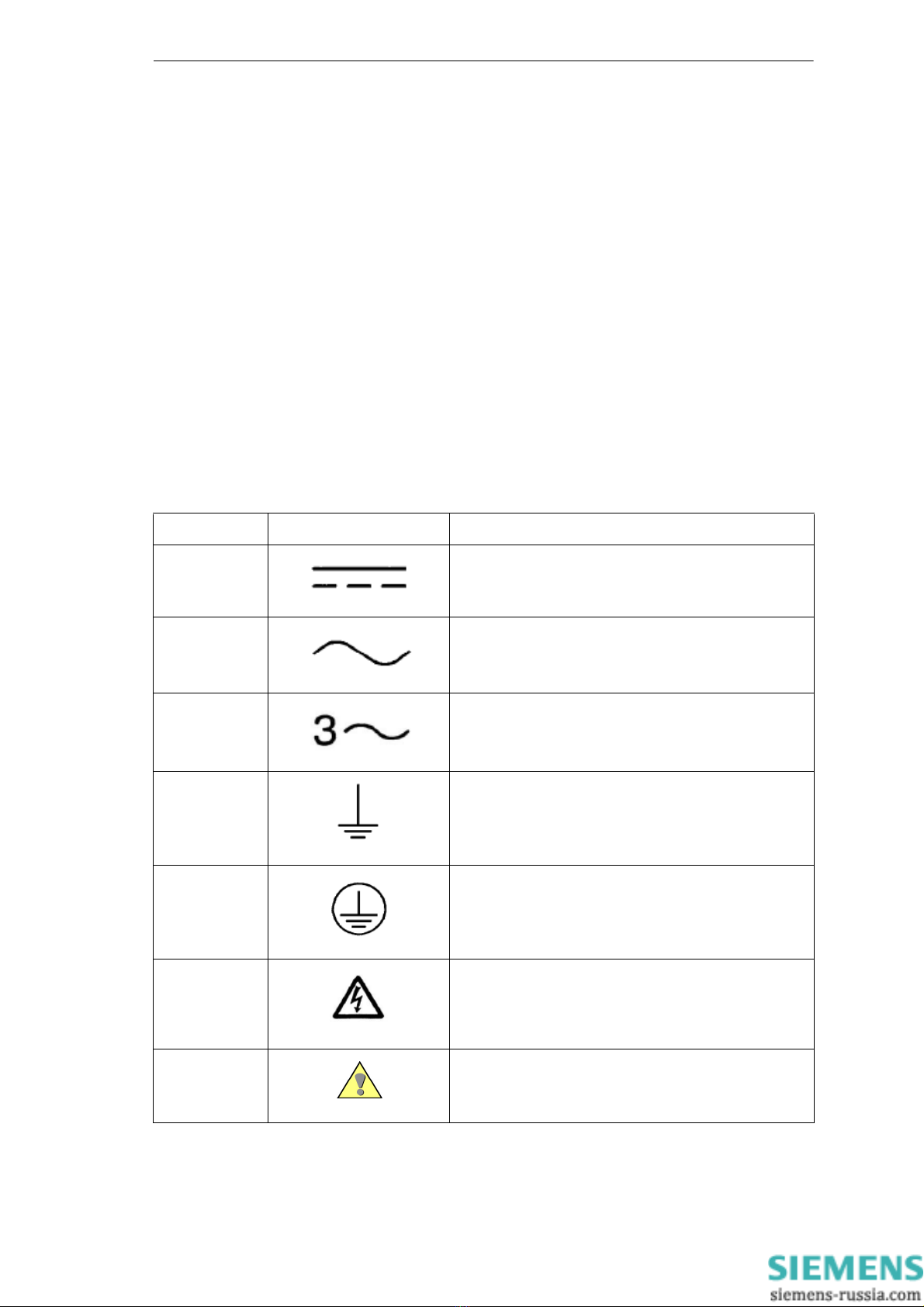

4 Verwendete Symbole
Tabelle 4-1 Verwendete Symbole
Nr. Symbol Beschreibung
1Gleichstrom
IEC 60417-5031
2Wechselstrom
IEC 60417-5032
3Drehstrom
4Erdungsanschluss
IEC 60417-5017
5Schutzleiterklemme
IEC 60417-5019
6Vorsicht, Risiko eines
elektrischen Schlages
7Vorsicht, Risiko einer Gefahr
ISO 7000-0434

10 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
5 Bestellinformationen
Bestellschlüssel:
Optionales Zubehör ist im Gerätehandbuch aufgelistet.
Beschreibung
Multifunktionaler Messumformer
Bestellnr. / MLFB
Gerätetyp
Hutschienengerät ohne Display, IP20
Abmessungen 96 mm x 96 mm x 100 mm
2 Binärausgänge
Web-Server
UL-zertifiziert
Messungen: U, I, f, P, Q, S, cos phi, Energie
Modbus TCP
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0AAA0
-
66 - 97KGSENTRON T
AC-Eingangskreise
Spannungsteiler 1
Galvanisch isolierte Spannungseingänge 2
DC-Analogausgänge
Ohne A
4 DC-Analogausgänge -20 mA bis 20 mA/-10 V bis 10 V F
Serielle Schnittstelle und Kommunikationsprotokoll
Ohne 0
RS485 – Modbus RTU 1
RS485 – IEC 60870-5-103 und Modbus RTU 3
11
Beschreibung
Multifunktionaler Messumformer
Bestellnr. / MLFB
Gerätetyp
Hutschienengerät ohne Display, IP20
Abmessungen 96 mm x 96 mm x 100 mm
2 Binärausgänge
Web-Server
UL-zertifiziert
Messungen: U, I, f, P, Q, S, cos phi, Energie
IEC 61850
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
0AAA0
-
66 - 97KGSENTRON T – IEC 61850
AC-Eingangskreise
Spannungsteiler 1
Galvanisch isolierte Spannungseingänge 2
DC-Analogausgänge
Ohne A
4 DC-Analogausgänge -20 mA bis 20 mA/-10 V bis 10 V F
220

11SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
6 Anwendung
Der Multifunktionale Messumformer SENTRON T
7KG966 ist ein Gerät zur Erfassung von Messwerten in
Energieversorgungsnetzen. Er wird in Einphasennet-
zen sowie in 3-Leiter- und 4-Leiternetzen eingesetzt.
Für Messungen werden den AC-Eingängen Wechsel-
größen von Strom und Spannung zugeführt. Ohne Ver-
wendung von externen Spannungs- und Stromwand-
lern können Nenneingangswechselspannungen bis
UL-N = 400 V (max. 347 V für UL) und UL-L = 690 V
(max. 600 V für UL) sowie Nenneingangswechsel-
ströme bis 5 A verarbeitet werden. Die Eingangskreise
zur Spannungsmessung sind je nach Gerätetyp als
Spannungsteiler ausgeführt oder galvanisch isoliert.
Nach Umsetzung der Eingangswerte werden diese als
digitale Daten über die jeweiligen Schnittstellen oder
als analoge Werte über die DC-Analogausgänge aus-
gegeben. Die DC-Analogausgänge bieten mehrere
Möglichkeiten der Messwertausgabe:
Gleichströme: -20 mA bis 20 mA, 0 mA bis 20 mA und
4 mA bis 20 mA,
Gleichspannungen: -10 V bis 10 V und 0 V bis 10 V.
Diese werden je nach Gerätetyp an den DC-Analog-
ausgängen ausgegeben oder als digitale Daten über
die Schnittstellen zu peripheren Geräten übertragen.
Für die Kommunikation mit der Leittechnik sowie ande-
ren peripheren Anlagen steht eine Ethernet-Schnitt-
stelle und, wenn gemäß Geräteausführung vorhanden,
eine RS485-Schnittstelle zur Verfügung.
Mit dem integrierten Web-Server erfolgt die Parame-
trierung mittels HTML-Seiten unter Verwendung eines
Web-Browsers mit Protokoll Modbus TCP oder
IEC 61850 vom angeschlossenen PC.
Die 2 Binärausgänge sind durch den Benutzer parame-
trierbar, z.B. für Statusinformationen.

12 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
7 Aufbau
Die elektrischen Baugruppen des Gerätes sind in
einem Kunststoffgehäuse mit den Abmaßen 96 mm x
96 mm x 100 mm (B x H x T) untergebracht. Das
Gehäuse ist für eine Hutschienenmontage vorbereitet.
Bild 7-1 Klemmenseite, SENTRON T 7KG966 mit RS485
Auf der Geräteoberseite befinden sich der Ethernet-
Steckverbinder RJ45 mit 2 LEDs und 4 weitere LEDs.
Am Batteriefachdeckel befinden sich ein Beschriftungs-
feld für die parametrierbaren LEDs H1/H2/ERROR und
ein Batteriesymbol mit der Darstellung der Batteriepo-
larität. Ebenso ist auf der Oberseite das Typenschild
aufgeklebt, das u. a. die wichtigsten Nenndaten des
Gerätes enthält. Unter dem abnehmbaren Batterie-
fachdeckel befindet sich die Lithium-Batterie.
RJ45 mit
Typenschild
4 LEDs
Klemmen
Batteriefach-
Klemmen für
deckel
2LEDs
RS485
Versorgungsspannung und
Schutzleiter
der Ein- und
Ausgänge

13SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Auf der Klemmenseite sind die Anschlüsse für alle Ein-
und Ausgänge sowie für die Versorgungsspannung
und den Schutzleiter angeordnet. Die Anzahl, Art und
Anordnung der Anschlüsse ist im Kapitel 11 beschrie-
ben.
Bild 7-2 Hutschienenseite des SENTRON T 7KG966
Auf der Hutschienenseite ist mittig die Hutschienenhal-
terung befestigt. Außerdem befindet sich im rechten
unteren Teil der IP-Addr.-Taster, mit dem per Knopf-
druck (> 3 s) bei Bedarf die werkseitig vorgegebene
Default-IP-Adresse eingestellt werden kann. Diese und
die Standard-Subnetz-Maske sind auf der Seitenwand
(siehe Bild 7-2) ablesbar.
Hutschienen-
halterung
Taster
Default IP Address : 192. 168.0 .55
Default Subnet Mask : 255.255 .255.0
IP-Addr.-

14 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
8 Montage und Inbetriebnahme
8.1 Allgemeine Hinweise
Die Einbaustelle muss erschütterungsfrei sein. Die
zulässige Umgebungstemperatur muss eingehalten
werden (siehe technische Daten im Kapitel 17).
Der Betrieb außerhalb des zulässigen Arbeitstempe-
raturbereiches kann zu Fehlmessungen und zum
Ausfall des Gerätes führen.
Die Anschlussklemmen sind für Leiterquerschnitte
von max. 2,5 mm² ausgelegt.
Das Gerät darf während des Betriebes keiner Kon-
densation ausgesetzt werden.
Das Gerät ist so zu platzieren, dass es keiner direk-
ten Sonneneinstrahlung und keinem starken Tempe-
raturwechsel ausgesetzt ist.
GEFAHR
Gefahr durch hohe Berührungsspannungen
Nichtbeachtung hat Tod oder schwere Körperver-
letzung zur Folge.
Beachten Sie im Folgenden alle Bedien- und Warn-
hinweise.

15SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
8.2 Montage
Führen Sie die Montage des Gerätes auf eine Hut-
schiene gemäß EN 60750 wie folgt durch:

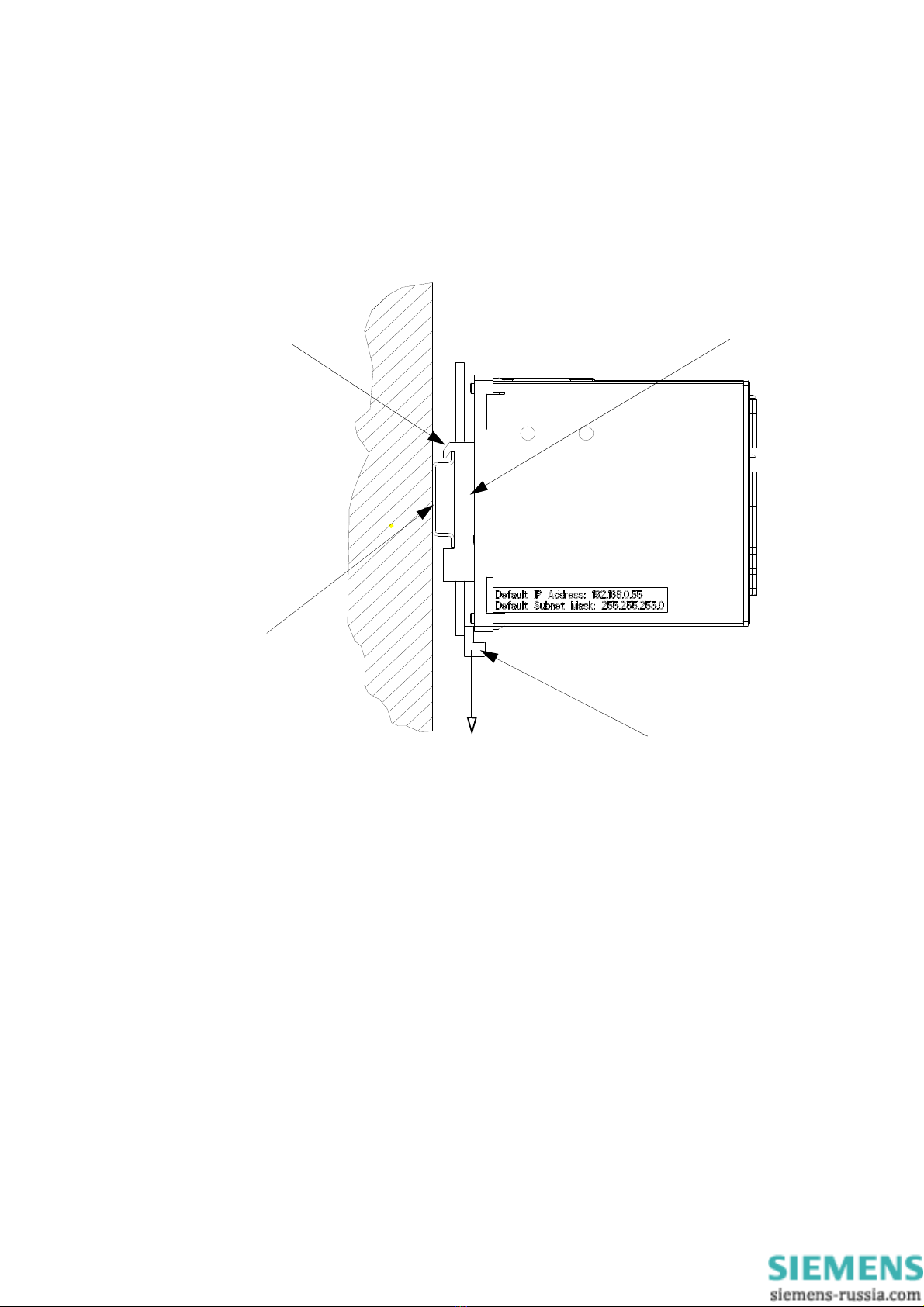

Bild 8-1 Montage auf einer Hutschiene
1. Ziehen Sie die Entriegelung am Hutschienen-Clip
nach unten und halten Sie die Entriegelung in dieser
Position fest.
2. Schieben Sie das Gerät mit der Führung des Hut-
schienen-Clips auf eine Seite der Hutschiene.
3. Schieben Sie das Gerät auf der Hutschiene an die
gewünschte Position.
4. Lassen Sie die Entriegelung los. Das Gerät ist nun
auf der Hutschiene fixiert.
Entriegelung
Zugrichtung
Hutschienen-Clip
Führung des
Hutschienen-
Hutschiene
Clips

16 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
8.3 Elektrischer Anschluss
HINWEIS
Der Hutschienen-Clip ist werkseitig auf eine bestimmte
Höhenposition eingestellt. Diese können Sie bei Bedarf
verändern. Hierzu hebeln Sie die Entriegelung aus
ihrer Führung (kein Spezialwerkzeug erforderlich) und
rücken die Entriegelung in die gewünschte Position.
Anschließend drücken Sie die Entriegelung wieder in
deren Führung.
GEFAHR
Gefahr durch hohe Berührungsspannungen
Nichtbeachtung hat Tod oder schwere Körperverlet-
zung zur Folge.
Die Arbeiten dürfen nur von elektrotechnisch qualifizier-
tem Personal (siehe Vorwort) vorgenommen werden,
das mit den Sicherheitsbestimmungen und Vorsichts-
maßnahmen vertraut ist und diese befolgt.
Die Arbeiten dürfen Sie niemals beim Vorhandensein
gefährlicher Spannungen durchführen.
Führen Sie die Spannungsfreischaltung durch.
Trennvorrichtung: Eine geeignete Trennvorrichtung ist
vorzuschalten, um das Gerät strom- und spannungslos
zu schalten! Die Trennvorrichtung muss in der Nähe des
Geräts angebracht, für den Benutzer leicht erreichbar
und als Trennvorrichtung für das Gerät gekennzeichnet
sein.
Sichern Sie die Versorgungsspannung mit einer UL/IEC-
zugelassenen Sicherung: 1,6 A, Typ C.
Wenn Sie eine Schmelzsicherung verwenden, müssen
Sie hierfür auch einen UL/IEC-zugelassenen Siche-
rungshalter verwenden.

17SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Vor der Inbetriebnahme des Gerätes müssen Sie alle
Anschlüsse auf sachgerechte Ausführung prüfen.
Die Schutzleiterklemme H müssen Sie mit dem
Schutzleiter der Schalttafel oder des Schaltschrankes
verbinden.
Die Sekundäranschlüsse von zwischengeschalteten
Stromwandlern müssen an diesen kurzgeschlossen
sein, bevor Sie die elektrischen Leitungen zum Gerät
unterbrechen.
Spannungsmesseingänge: Bei Direktanschluss
sowie Wandleranschluss muss das Gerät mit einer
gelisteten Vorsicherung 10 A oder einem gelisteten
Leitungsschutzschalter 10 A abgesichert sein. Bei Ver-
wendung von Spannungswandlern dürfen deren Sekun-
där-anschlüsse niemals kurzgeschlossen werden!
Die Polarität und die Phasenzuordnung an den Mess-
wandlern sind durch Sie zu überprüfen.
Siemens empfiehlt Ihnen, das Gerät mindestens 2 Stun-
den im Betriebsraum liegen zu lassen, bevor Sie es in
Be-trieb nehmen, um einen Temperaturausgleich zu
schaffen und um Feuchtigkeit sowie Kondensation zu
vermeiden.
Betrifft nur SENTRON T 7KG966x-1xAx0-xAA0 (Span-
nungsmesseingänge über Spannungsteiler):
In IT-Netzen können Sie SENTRON T nicht direkt an-
schließen, da die Messspannung gegen den PE-An-
schluss gemessen wird und die Eingangsimpedanz des
Gerätes einen Ableitstrom gegen Erde verursacht. Der
Ableitstrom kann die Isolationsüber-wachung in IT-Net-
zen zum Ansprechen bringen. Es ist darauf zu achten,
dass die maximal zulässige Spannung an den Eingän-
HINWEIS
Bei der elektrischen Installation müssen Sie die natio-
nalen und internationalen Vorschriften über das Errich-
ten von Starkstromanlagen beachten und einhalten.

18 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
gen des SENTRON T gegen Erde UL-PE = 480 V (max.
347 V für UL) nicht überschritten wird (z.B. bei einem
Erdschluss einer Phase). In IT-Netzen müssen Span-
nungswandler verwendet werden.
8.4 Inbetriebnahme
Bevor Sie die Versorgungsspannung einschalten, prü-
fen Sie, ob die Betriebsdaten mit den Nenndaten auf
dem Typenschild und den technischen Daten gemäß
Kapitel 17 übereinstimmen. Dies betrifft insbesondere
die Versorgungsspannung UHund die Maximalwerte
von Strom und Spannung des Gerätes. Nach einer
Betriebsdauer von ca. 15 min hält das Gerät die in den
technischen Daten angegebenen Toleranzen ein.
Für die Versorgung des batteriegepufferten Speichers
und der Echtzeituhr ist eine Lithium-Batterie im Liefer-
umfang enthalten. Diese wird isoliert im Batteriefach
des Gerätes ausgeliefert.
1. Hebeln Sie mit einem geeigneten Werkzeug (z.B.
Feinmechaniker-Schraubendreher 2,0 mm) den
Batteriefachdeckel aus der Fassung.

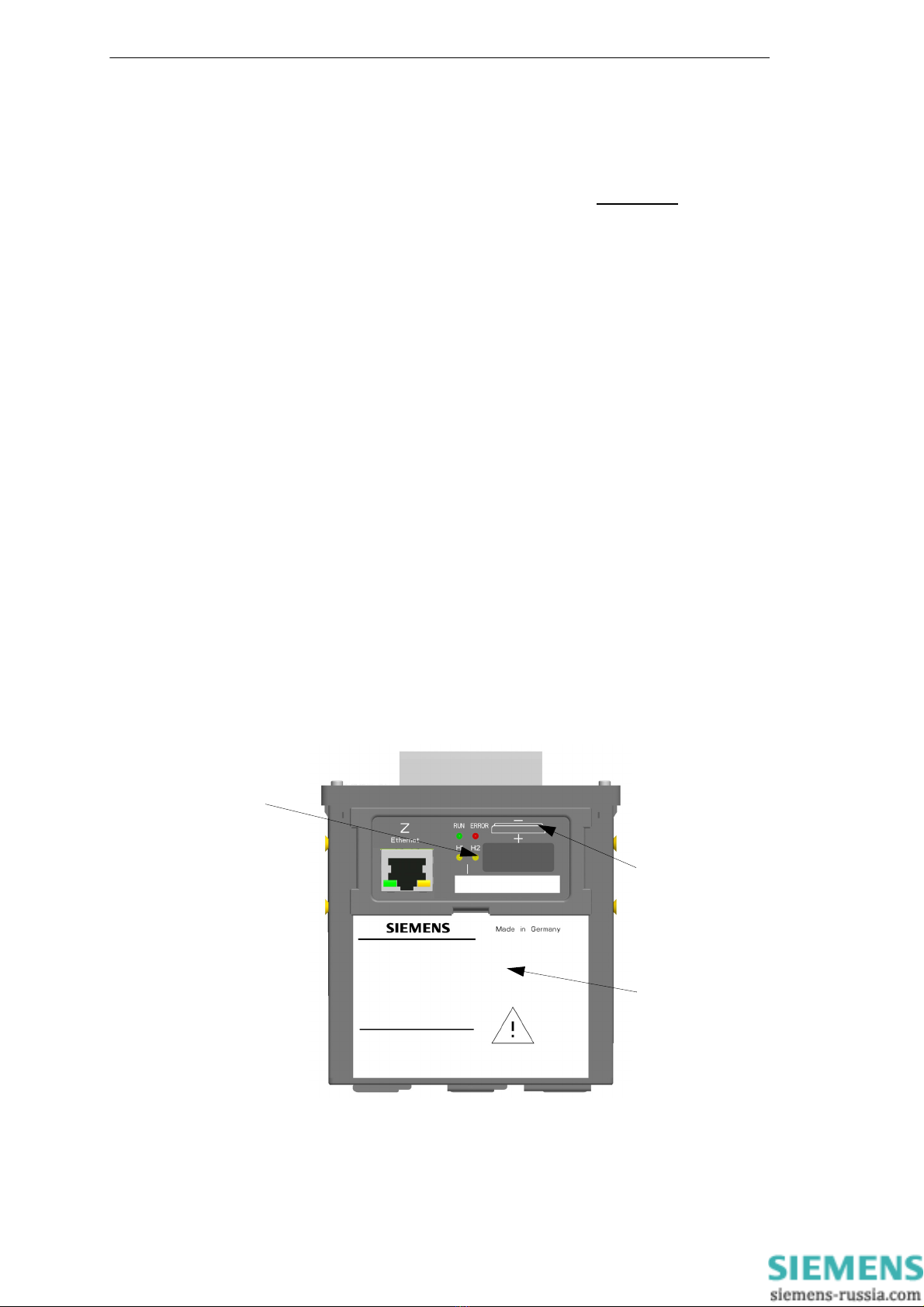

Bild 8-2 Geräteoberseite
Batteriefach-
Polaritäts-
Batterie
Typenschild
angabe der
deckel

19SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
2. Entnehmen Sie aus der Batteriefassung die ver-
packte Batterie.
3. Entfernen Sie die Kunststofffolie von der Batterie.
4. Setzen Sie die Batterie unter Beachtung der auf der
Geräteoberseite aufgedruckten Polarität in die Bat-
teriefassung ein.
5. Schließen Sie den Batteriefachdeckel.
8.5 Parametrierung
9 Anschlussarten
Die folgenden Eingangsbeschaltungen sind Beispiele.
SENTRON T 7KG966 kann bis zu den maximal zuläs-
sigen Strom- und Spannungswerten (siehe Kapitel
17.1) auch ohne zwischengeschaltete Strom- oder
Spannungswandler angeschlossen werden.
Erforderliche Spannungswandler können in Stern- oder
Dreieckschaltung betrieben werden.
Alle für die Messungen nicht benötigten Ein- und Aus-
gangsklemmen bleiben unbeschaltet.
HINWEIS
Der Batterieaustausch ist im Kapitel 13 beschrieben.
HINWEIS
Die Parametrierung ist im Gerätehandbuch, Bestell-
nummer E50417-H1000-C493, beschrieben.

20 SENTRON T 7KG966, Produktinformation
E50417-B1050-C493-A2, Ausgabestand 09.2011
Wichtige Hinweise zu den folgenden Schaltungen:
HINWEIS
Die durchgehende Erdverbindung der Messwandler ist
in den folgenden Schaltungsbeispielen vereinfacht dar-
gestellt. Die Sekundärwicklungen der Stromwandler,
die in einem Hochspannungsnetz eingebaut sind, müs-
sen einseitig geerdet werden.
GEFAHR
Gefahr durch hohe Berührungsspannungen bei einem
Durchbruch der Wicklungsisolation
Nichtbeachtung hat Tod oder schwere Körperver-
letzung zur Folge.
Erden Sie einseitig die Sekundärwicklungen der
Stromwandler, die in einem Hochspannungsnetz ein-
gebaut sind.
ACHTUNG
Beachten Sie bei den Schaltungen 9.1, 9.4 und 9.5 die
Einsatzbedingungen gemäß Kapitel 6 im Gerätehand-
buch.
HINWEIS
Bei SENTRON T 7KG966x-2xAx0-xAA0 ist in den
Schaltungen 9.2 und 9.3 die elektrische Verbindung
PE-N nicht zwingend erforderlich.
