A5E32299685 XRS-5 Series Transducers – QUICK START MANUAL Page EN-1
mmmmm
English
Echomax XRS-5 Quick Start Manual
This manual outlines the essential features and functions of the Echomax XRS-5 transducer. This
manual, and the
Transducer Applictions Manual , are also available on our website:
www.siemens.com/processautomation. Printed copies are available from your local Siemens
Milltronics representative.
MILLTRONICS is a registered trademark of Siemens Milltronics Process Instruments
Safety Guidelines
Warning notices must be observed to ensure personal safety as well as that of others, and to
protect the product and the connected equipment. These warning notices are accompanied by
a clarification of the level of caution to be observed.
Questions about the contents of this manual
can be directed to:
European Authorized Representative
Siemens Milltronics Process Instruments Siemens AG
1954 Technology Drive, P.O. Box 4225 Industry Sector
Peterborough, Ontario, Canada, K9J 7B1 76181 Karlsruhe
Email: [e-mail] Deutschland
Copyright Siemens Milltronics Process
Instruments 2013. All Rights Reserved Disclaimer of Liability
We encourage users to purchase
authorized bound manuals, or to view
electronic versions as designed and
authored by Siemens Milltronics Process
Instruments. Siemens Milltronics Process
Instruments will not be responsible for the
contents of partial or whole reproductions
of either bound or electronic versions.
While we have verified the contents of this
manual for agreement with the instrumentation
described, variations remain possible. Thus we
cannot guarantee full agreement. The contents
of this manual are regularly reviewed and
corrections are included in subsequent editions.
We welcome all suggestions for improvement.
Technical data subject to change.
WARNING: relates to a caution symbol on the product, and means that failure to
observe the necessary precautions can result in death, serious injury, and/or
considerable material damage.
WARNING: means that failure to observe the necessary precautions can result in
death, serious injury, and/or considerable material damage.
CAUTION: means that failure to observe the necessary precautions can result in
considerable material damage.
Note: means important information about the product or that part of the operating manual.

Page EN-2 XRS-5 Series Transducers – QUICK START MANUAL A5E32299685
mmmmm
English
Introduction
The Echomax XRS-5 series of transducers operate with
Siemens Milltronics ultrasonic level monitoring products.
The transducer converts the electrical energy of the transmit
pulse from the transceiver into acoustical energy. It then
converts the acoustical energy of the echo back into electrical
energy for the controller.
The transducer face emits acoustical energy that radiates
outward, decreasing in amplitude at a rate inversely
proportional to the square of the distance. Maximum power
radiates perpendicularly from the transducer face on the axis of
transmission. Where power is reduced by half (– 3 dB), a conical
boundary centered around the axis of transmission defines the
sound beam, the diameter of which is the beam angle.
The XRS-5 series transducers have an integrated temperature
sensor that reports the air temperature at the transducer to the controller.
This product is intended for use in industrial areas. Operation of this
equipment in a residential area may cause interference to several
frequency based communications
.
transducer
transducer face
–3 db boundary
axis of
transmission,
perpendicular
to transducer
face

A5E32299685 XRS-5 Series Transducers – QUICK START MANUAL Page EN-3
mmmmm
English
Instructions specific to hazardous area installations
(Reference European ATEX Directive 94/9/EC,
Annex II, 1/0/6)
The following instructions apply to equipment covered by certificate number
SIRA 99ATEX5091X.
1. The equipment may be used with flammable gases and vapors with the Apparatus Group
II and with Temperature class T1 to T6.
2. The equipment has a temperature class of T85 °C and may be used with flammable dusts.
3. The equipment is certified for use in an ambient temperature range of -20 °C to +65 °C.
4. The equipment has not been assessed as a safety related device as referred to by EC
Directive 94/9/EC Annex II, clause 1.5.
5. The certificate has a ’X’ suffix, which indicates that special conditions of installation and
use apply. Those installing or inspecting this equipment must have access to the contents
of the certificate.
6. The apparatus shall only be supplied from a circuit containing a suitably rated fuse having
a breaking capacity of at least 1500A.
7. Installation and inspection of this equipment shall be carried out by suitably trained
personnel in accordance to the applicable code of practice (EN 60079-14 and EN 60079-17
within Europe).
8. The equipment is non-repairable.
9. The certification of this equipment relies upon the following materials used in its
construction:
• Norton Performance Plastics Chemgrip bonding compound
• ETFE housing material
• PVDF housing material
• Dow-Corning 3-4207 encapsulant
• Royal EPOCAP 42174/52174
• Cotronics Durapot 864 encapsulant
10. If the equipment is likely to come into contact with aggressive substances, then it is the
responsibility of the user to take suitable precautions that prevent it from being adversely
affected, thus ensuring that the type of protection is not compromised.
• Aggressive substances: for example, acidic liquids or gases that may attack
metals, or solvents that may affect polymeric materials.
• Suitable precautions: for example, establishing from the material’s data sheet
that it is resistant to specific chemicals.
Note:
• Product configuration number shown for example only.
• Serial number shown for example only.
Ex mb IIC T6 Gb
Ex tb IIIC T85°C Db
DNV 12.0078 X
XRS-5 ULTRASONIC TRANSDUCER
Serial No: GYZ / A1034567
Ambient Temp.: – 20°C to 65°C
V in: 1.77 V r.m.s.; 250 V p
in : 44.2 mA r.m.s.I
Class I, Zone 1
AEx m IIC, T6, IP68
Class II, III, Div 1, Group E, F, G
Per Dwg.: 0-8650003Z-DI-A
Max. Torque: 12 FT–LBS
Class I, Div 2, Group A, B, C, D
Class II, Div 1, Group E, F, G
IP66 / IP68 (2M)
0518
159134
ATENÇÃO - RISCO POTENCIAL
DE CARGA ELETROSTÁTICA
- VEJA INSTRUÇÕES
Siemens Milltronics Process Instruments, Peterborough
KCC-REM-S49
Echomax
Static Hazard,
Do Not Rub With Dry Cloth.
WARNING:
II2GD
ExmbIICT6Gb
Ex tb IIIC T85°C Db
SIRA 99ATEX5091X
IECEx SIR 09.0005X
OCP 0017
XRS-5

Page EN-4 XRS-5 Series Transducers – QUICK START MANUAL A5E32299685
mmmmm
English
Specifications
XRS-5 XRS-5C
Process Application
Application Liquids and Slurries Liquids and Slurries
Measurement Range 0.3 - 8 m (1 - 26 ft) 0.3 - 8 m (1 - 26 ft)
Vessel Pressure Vented to atmosphere Vented to atmosphere
Operation
Beam Angle 10 10
Frequency 43 KHz 43 KHz
Temperature Sensor Internal Internal
Supply Source Transducer shall only be supplied
by Siemens certified controller Transducer shall only be supplied by Siemens certified controller
Environmental
Location indoor/outdoor indoor/outdoor
Ambient Temperature -20 to 65 C (-4 to 149 F) -20 to 65 C (-4 to 149 F)
Maximum Altitude 2000 m 2000 m
Pollution Degree 44
Construction
Housing
• PVDF body and CSM face • PVDF body and CSM face
• Stainless steel conduit
connection
Mounting 1" NPT or BSP conduit connection 1" NPT conduit connection
Cabling
Cable Type 2-wire shielded/twisted, 0.5mm2
(18 AWG) PVC jacket 2-wire shielded/twisted, 0.5mm2 (18 AWG) PVC jacket
Maximum Separation from
Transceiver
• 365 m (1200 ft) using RG-62 A/U
coaxial cable
• 365 m (1200 ft) using 2-wire
twisted pair/braided and foil
shielded 20 AWG (0.5mm2), PVC
jacket (SITRANS LUT400,
SITRANS LUC500, MultiRanger
100/200, and HydroRanger 200
only)
• 365 m (1200 ft) using RG-62 A/U
coaxial cable
• 365 m (1200 ft) using 2-wire
twisted pair/braided and foil
shielded 20 AWG (0.5mm2), PVC
jacket (SITRANS LUT400,
SITRANS LUC500, MultiRanger
100/200, and HydroRanger 200
only)

A5E32299685 XRS-5 Series Transducers – QUICK START MANUAL Page EN-5
mmmmm
English
Miscellaneous
Ingress Protection IP68 IP68
Weight11.2 kg (2.6 lb) 1.2 kg (2.6 lb)
Options
• Factory flanged to suit ANSI,
DIN, or JIS standard
• Split flange (field mount) to suit
ANSI, DIN, or JIS standard
• Submergence shield (flooding
applications)
• Factory flanged to suit ANSI,
DIN, or JIS standard
• Split flange (field mount) to suit
ANSI, DIN, or JIS standard
• Submergence shield (flooding
applications)
Approvals
CE2, CSA, FM, IECEx/ATEX:
INMETRO DNV 12.0078 X
Ex mb IIC T6 Gb
Ex tb IIIC T85C Db
IP66/IP68
-20 ºC ≤Ta ≤+65 ºC
DNV #OCP 0017
ABNT NBR IEC 60079-0:2008,
ABNT NBR IEC 60079-18:2010 and
ABNT NBR IEC 60079-31:2011
CSA, see device nameplate
1. Approximate shipping weight of transducer with standard cable length.
2. EMC performance available upon request.
XRS-5 XRS-5C

Page EN-6 XRS-5 Series Transducers – QUICK START MANUAL A5E32299685
mmmmm
English
Installation

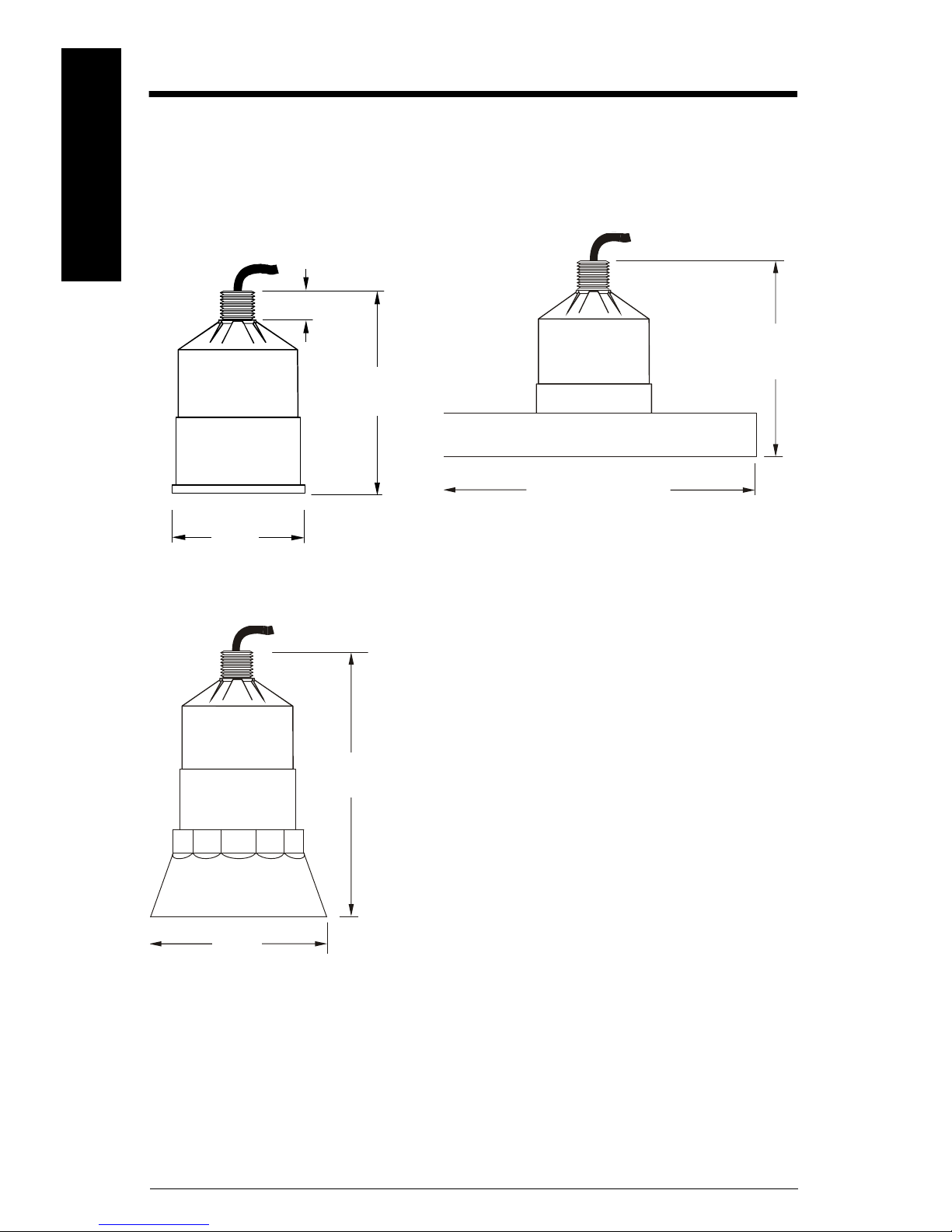

Outline and Dimensions
Standard Flange (optional)
Submergence Shield
89 mm
(3.5")
127 mm
(5.0")
25 mm (0.98")
127 mm
(5.0")
ANSI, DIN, or JIS
standards
124 mm
(4.9")
155 mm
(6.1")

A5E32299685 XRS-5 Series Transducers – QUICK START MANUAL Page EN-7
mmmmm
English
Mounting
• Mount the transducer so that it is above the maximum material level by more than
the blanking value for accurate results. Refer to the associated transceiver manual
for information on setting the blanking value.
• The transducer must be mounted so that the axis of transmission is perpendicular to
the liquid’s surface.
•Do not over tighten mounting. Hand tightening of the mounting hardware is
sufficient.
• Consider the optional temperature sensor when mounting the transducer.
Suspended Conduit Bracket
Flexible conduit transducer should not be
subjected to wind, vibration or jarring.
Submersible Plywood
Submersible transducer, used in
applications where flooding is possible.
Plywood mounting provides excellent
isolation, but must be rigid enough to avoid
flexing if subjected to loading.
rigid metal
conduit
coupling
transducer
steel channel
coupling
transducer
flexible conduit
rigid metal
conduit
coupling
submergence
shield
coupling

Page EN-8 XRS-5 Series Transducers – QUICK START MANUAL A5E32299685
mmmmm
English
Interconnection
Recommended installation rules:
• Do not route cable openly; instead, run cable separately in a grounded metal conduit
to protect it from ambient electrical noise.
• Seal all thread connections to prevent the ingress of moisture.
• Do not run cable near high voltage or current runs, contactors or SCR control drives.
In all of the following examples the terminal blocks on the transceiver are described in the
controller manual.
Blind Flange Face Flange
Note: Tighten the flange bolts evenly in order to ensure a good seal between the mating
flanges.
Caution: Over-tightening can cause performance degradation.
Note: Installation shall only be performed by qualified personnel and in accordance with
local governing regulations.
nipple welded to blind flange
coupling
coupling
bolt
gasket
customerflanged,
flat face only
nut
factory flanged
transducer

A5E32299685 XRS-5 Series Transducers – QUICK START MANUAL Page EN-9
mmmmm
English
Direct Connection
Connect the transducer directly to the Siemens transceiver via the two conductor shielded
cable.
Coaxial Connection
Connect the transducer to the Siemens transceiver via a junction box and RG–62 A/U coaxial
cable. This setup is effective for combined runs up to 365 m (1200 ft).
2-Wire Extension
(for SITRANS LUT400, SITRANS LUC500, MultiRanger 100/200, and HydroRanger
200 only)
Note: When connecting to a SITRANS LUT400, a SITRANS LUC500, a MultiRanger 100/
200, or a HydroRanger 200, the white, black, and shield wires are all connected separately.
DO NOT tie the white and shield wires together.
Note: When connecting to a SITRANS LUT400, a SITRANS LUC500, a MultiRanger 100/
200, and HydroRanger 200, DO NOT use coaxial cable. See diagram below for proper
procedure.
b
l
k
/
h
o
t
w
h
t
/
s
h
l
d
wht
blk
drain/shield
extend cable using RG-62 A/U coax
wht blk
junction box
drain/shield
extend cable using 18 AWG shielded/twisted pair

Page EN-10 XRS-5 Series Transducers – QUICK START MANUAL A5E32299685
mmmmm
English
Notes

A5E32299685 XRS-5 Serie Transducere – KVIKSTART MANUAL Side DA-1
Dansk
EchoMax XRS-5 Kvikstart manual
Denne manual opridser de væsentligste karakteristika og funktioner af transduceren
EchoMax XRS-5. Denne manual samt
Vejledning i anvendelse af transducere kan også findes på
vort website: www.siemens.com/processautomation. Trykte eksemplarer kan fås hos din lokale
Siemens Milltronics repræsentant.
MILLTRONICS er et registreret varemærke, der tilhører Siemens Milltronics Process Instruments
Sikkerhedsvejledning
De anførte advarsler skal overholdes for at sikre egen og andres sikkerhed samt for at
beskytte produktet og det tilhørende udstyr. Disse advarsler ledsages af en tydeliggørelse af
graden af forsigtighed, der bør overholdes.
Spørgsmål vedrørende indholdet af denne
manual kan rettes til:
Europæisk autoriseret repræsentant
Siemens Milltronics Process Instruments Siemens AG
1954 Technology Drive, P.O. Box 4225 Industry Sector
Peterborough, Ontario, Canada, K9J 7B1 76181 Karlsruhe
Email: [e-mail] Deutschland
Copyright Siemens Milltronics
Process Instruments 2013.
Alle rettigheder forbeholdes
Ansvarsfragåelse
Vi opfordrer brugerne til at anskaffe de
autoriserede, indbundne manualer eller
at læse de elektroniske versioner, der er
udarbejdet og skrevet af Siemens
Milltronics Process Instruments.
Siemens Milltronics Process Instruments
påtager sig intet ansvar for indholdet af
delvise eller fuldstændige gengivelser af
indbundne eller elektroniske versioner.
Skønt vi har kontrolleret, at indholdet af denne
manual stemmer overens med de beskrevne
instrumenter, kan der stadig forekomme
variationer. Vi kan derfor ikke garantere en
fuldstændig overensstemmelse. Indholdet af
denne manual revideres jævnligt, og eventuelle
rettelser inkluderes i de efterfølgende udgaver.
Vi modtager gerne forslag til forbedringer.
Retten til ændringer af de tekniske data
forbeholdes.
ADVARSEL: vedrører et advarselssymbol på produktet og betyder, at en
manglende overholdelse af de nødvendige forholdsregler kan føre til død,
alvorlig personskade og/eller omfattende materielle skader.
ADVARSEL: betyder, at en manglende overholdelse af de nødvendige
forholdsregler kan føre til død, alvorlig personskade og/eller omfattende
materielle skader.
PAS PÅ: betyder, at en manglende overholdelse af de nødvendige forholdsregler kan
føre til omfattende materielle skader.
Bemærk: betyder vigtige oplysninger om produktet eller denne del af brugsvejledningen.

Side DA-2 XRS-5 Serie Transducere – KVIKSTART MANUAL A5E32299685
mmmmm
Dansk
Indledning
Transducerne i serien EchoMax XRS-5 fungerer med
Siemens Milltronics ultralydsniveauovervågningsprodukter.
Transduceren omdanner den elektriske energi af
sendeimpulsen fra transceiveren til akustisk energi. Derefter
omdanner den ekkoets akustiske energi tilbage til elektrisk
energi til kontrolenheden.
Transduceroverfladen udsender akustisk energi, der
udbreder sig med en amplitude, der falder omvendt
proportionalt til kvadraten af afstanden. Den udbredte effekt
er maksimal vinkelret på transduceroverfladen langs
transmissionsaksen. Lydstrålen, hvis diameter betegnes
strålevinklen, defineres som en kegle centreret omkring
transmissionsaksen, med en grænse svarende til en
reduktion af effekten til halvdelen (– 3 dB).
Transducerne i XRS-5 serien har en indbygget temperaturføler, der angiver lufttemperaturen til
kontrolenheden.
Dette produkt er beregnet til anvendelse i industriområder. Brugen af dette
udstyr i et beboelsesområde kan forårsage interferens med forskellige
frekvensbaserede kommunikationer.
transducer
transducerover-
flade
–3 db grænse
transmissions-
akse, vinkelret
på transducer-
overfladen

A5E32299685 XRS-5 Serie Transducere – KVIKSTART MANUAL Side DA-3
Dansk
Særlige anvisninger vedrørende installation i
risikoområder (Reference: det europæiske ATEX Direktiv
94/9/EF, Bilag II, 1/0/6)
Følgende anvisninger gælder for udstyr, der er dækket af certifikat nummer
SIRA 99ATEX5091X.
1. Dette udstyr kan anvendes med brændbare gasser og dampe sammen med
apparatgruppen II og i temperaturklasserne T1 til T6.
2. Dette udstyr tilhører en temperaturklasse på T85 °C og kan anvendes sammen med
brændbart støv.
3. Dette udstyr er godkendt til brug ved omgivende temperaturer i intervallet fra -20 °C til
+65 °C.
4. Dette udstyr vurderes ikke som en sikkerhedsanordning som beskrevet i direktivet
94/9/EF Bilag II, paragraf 1.5.
5. Certifikatet ender på "X", hvilket angiver, at der gælder særlige betingelser for
installationen og brugen. De personer, der skal installere eller inspicere dette udstyr, skal
have adgang til certifikatets indhold.
6. Dette apparat må kun strømforsynes fra et kredsløb, der omfatter en sikring af passende
intensitet, der har en brydeevne på mindst 1.500A.
7. Installationen og inspektionen af dette udstyr skal udføres af tilstrækkeligt uddannet
personale i henhold til de gældende normer (EN 60079-14 og EN 60079-17 i Europa).
8. Dette udstyr kan ikke repareres.
9. Dette udstyr er godkendt på baggrund af brugen af følgende materialer ved dets
fremstilling:
• Klæbemiddel: Norton Performance Plastics Chemgrip
• Hus: ETFE
•Hus:PVDF
• Indkapsling: Dow-Corning 3-4207
• Royal EPOCAP 42174/52174
• Indkapsling: Cotronics Durapot 864
10. Hvis det er sandsynligt, at udstyret vil komme i kontakt med aggressive stoffer, påhviler
det brugeren at træffe egnede foranstaltninger for at undgå enhver uhensigtsmæssig
påvirkning, således at denne type beskyttelse ikke sættes over styr.
• Aggressive stoffer: for eksempel sure væsker eller gasser, der kan angribe
metaller, eller opløsningsmidler, der kan påvirke polymere materialer.
• Egnede sikkerhedsforanstaltninger: for eksempel godtgørelse ud fra materialets
datablad af, at det er modstandsdygtigt over for specifikke kemikalier.
Bemærk:
• Den viste produktkonfiguration er kun givet som eksempel.
• Det viste serienummer er kun givet som eksempel.
Ex mb IIC T6 Gb
Ex tb IIIC T85°C Db
DNV 12.0078 X
XRS-5 ULTRASONIC TRANSDUCER
Serial No: GYZ / A1034567
Ambient Temp.: – 20°C to 65°C
V in: 1.77 V r.m.s.; 250 V p
in : 44.2 mA r.m.s.I
Class I, Zone 1
AEx m IIC, T6, IP68
Class II, III, Div 1, Group E, F, G
Per Dwg.: 0-8650003Z-DI-A
Max. Torque: 12 FT–LBS
Class I, Div 2, Group A, B, C, D
Class II, Div 1, Group E, F, G
IP66 / IP68 (2M)
0518
159134
ATENÇÃO - RISCO POTENCIAL
DE CARGA ELETROSTÁTICA
- VEJA INSTRUÇÕES
Siemens Milltronics Process Instruments, Peterborough
KCC-REM-S49
Echomax
Static Hazard,
Do Not Rub With Dry Cloth.
WARNING:
II2GD
Ex mb IIC T6 Gb
Ex tb IIIC T85°C Db
SIRA 99ATEX5091X
IECEx SIR 09.0005X
OCP 0017
XRS-5

Side DA-4 XRS-5 Serie Transducere – KVIKSTART MANUAL A5E32299685
mmmmm
Dansk
Tekniske data
XRS-5 XRS-5C
Procesanvendelse
Anvendelse Væsker og opslæmninger Væsker og opslæmninger
Måleområde 0,3 - 8 m (1 - 26 fod) 0,3 - 8 m (1 - 26 fod)
Tryk i beholder Åben til atmosfæren Åben til atmosfæren
Drift
Strålevinkel 10 10
Frekvens 43 KHz 43 KHz
Temperaturføler Intern Intern
Forsyningskilde
Transduceren må kun forsynes fra
en kontrolenhed, der er godkendt
af Siemens
Transduceren må kun forsynes fra
en kontrolenhed, der er godkendt
af Siemens
Omgivelser
Placering indendørs/udendørs indendørs/udendørs
Omgivelsestemperatur -20 til 65 C (-4 til 149 F) -20 til 65 C (-4 til 149 F)
Maksimal højde 2000 m 2000 m
Forureningsgrad 44
Konstruktion
Hus
• kasse af PVDF og forside af
CSM • kasse af PVDF og forside af CSM
• Rørtilslutning af rustfrit stål
Montage 1" NPT eller BSP rørtilslutning 1" NPT rørtilslutning
Kabelføring
Kabeltype 2-tråds afskærmet/snoet, 0,5mm2
(18 AWG) PVC-kappe 2-tråds afskærmet/snoet, 0,5mm2 (18 AWG) PVC-kappe
Maksimal afstand fra transceiveren
• 365 m (1200 fod) vha. RG-62 A/U
koaksialkabel
• 365 m (1200 fod) vha. 2-tråds
parsnoet/flettet og
folieafskærmet 20 AWG
(0,5mm2), PVC-kappe (kun
SITRANS LUT400, SITRANS
LUC500, MultiRanger 100/200 og
HydroRanger 200)
• 365 m (1200 fod) vha. RG-62 A/U
koaksialkabel
• 365 m (1200 fod) vha. 2-tråds
parsnoet/flettet og
folieafskærmet 20 AWG
(0,5mm2), PVC-kappe (kun
SITRANS LUT400, SITRANS
LUC500, MultiRanger 100/200 og
HydroRanger 200)

A5E32299685 XRS-5 Serie Transducere – KVIKSTART MANUAL Side DA-5
Dansk
Diverse
Beskyttelse mod indtrængning IP68 IP68
Vægt11,2 kg (2,6 lb) 1,2 kg (2,6 lb)
Valgmuligheder
• Forsynet m. flange fra fabrikken
iht. ANSI, DIN eller JIS
standarden
• Delt flange (feltmonteret) iht.
ANSI, DIN eller JIS standarden
• Neddykningsbeskyttelse
(anvendelser m.
oversvømmelse)
• Forsynet m. flange fra fabrikken
iht. ANSI, DIN eller JIS
standarden
• Delt flange (feltmonteret) iht.
ANSI, DIN eller JIS standarden
• Neddykningsbeskyttelse
(anvendelser m.
oversvømmelse)
Godkendelser
CE2, CSA, FM, IECEx/ATEX:
INMETRO DNV 12.0078 X
Ex mb IIC T6 Gb
Ex tb IIIC T85C Db
IP66/IP68
-20 ºC ≤Ta ≤+65 ºC
DNV #OCP 0017
ABNT NBR IEC 60079-0:2008,
ABNT NBR IEC 60079-18:2010 og
ABNT NBR IEC 60079-31:2011
CSA, jf. apparatets navneplade
1. Omtrentlig forsendelsesvægt af transducer med standard kabellængde.
2. EMC-data fås på anfordring.
XRS-5 XRS-5C

Side DA-6 XRS-5 Serie Transducere – KVIKSTART MANUAL A5E32299685
mmmmm
Dansk
Installation
Omrids og dimensioner
Standard Flange (ekstraudstyr)
Neddykningsbeskyttelse
89 mm
(3.5")
127 mm
(5.0")
25 mm (0.98")
127 mm
(5,0")
ANSI, DIN eller JIS
standarder
124 mm
(4,9")
155 mm
(6,1")

A5E32299685 XRS-5 Serie Transducere – KVIKSTART MANUAL Side DA-7
Dansk
Montage
• For at opnå nøjagtige resultater skal transduceren monteres, så den sidder i en afstand
over materialets maksimale niveau, der mindst er lig med slukningsafstanden. For
oplysninger om indstillingen af slukningsafstanden henvises til manualen for den
tilhørende transceiver.
• Transduceren skal monteres, således at transmissionsaksen er vinkelret på
væskeoverfladen.
•Undgå overdreven stramning ved monteringen. Det er tilstrækkeligt at stramme
monteringsudstyret med håndkraft.
• Tag højde for en eventuel temperaturføler (ekstraudstyr) ved montering af transduceren.
Ophængt rør Bjælke
En transducer, der er monteret på et
bøjeligt rør, bør ikke udsættes for vind,
vibrationer eller stød.
Neddykkelig version Krydsfiner
Neddykkelig transducer, der bruges i
anvendelser, hvor der er risiko for
oversvømmelse.
Montering på krydsfiner giver en
fremragende isolation men bør være
tilstrækkelig stiv til ikke at bøjes, hvis den
udsættes for belastning.
stift
metalrør
samling
transducer
stålrende
samling
transducer
bøjeligt rør
stift metal-
rør
samling
neddykningsbeskyttelse
samling

Side DA-8 XRS-5 Serie Transducere – KVIKSTART MANUAL A5E32299685
mmmmm
Dansk
Sammenkobling
Anbefalede regler for installationen:
• Undgå at trække kablet utildækket; før i stedet kablet separat i et jordet metalrør for at
beskytte det mod omgivende elektrisk støj.
• Tætn alle gevindsamlinger for at undgå fugtindtrængning.
• Undgå at føre kablet i nærheden af højspænding eller stærkstrøm, kontaktorer eller SCR-
styredrev.
I alle de følgende eksempler er klemrækkerne på transceiveren beskrevet i manualen for
kontrolenheden.
Blindflange Modflange
Bemærk: Stram flangens bolte jævnt for at sikre en god tætnng mellem modflangerne.
Pas på: Overdreven stramning kan forringe funktionsegenskaberne.
Bemærk: Installationen må kun foretages af kvalificeret personale og under
overholdelse af de lokalt gældende regler.
nippel svejset på blindflange
samling
samling
bolt
pakning
kundens flange,
udelukkende plan
overflade
møtrik
transducer med
flange fra fabrik-
ken
