Echomax XPS/XCT Operation Manual
This manual outlines the essential features and functions of the Echomax XPS/XCT Series
transducers. This manual, and the
Transducer Applictions Manual , are also available on our
website: www.siemens.com/processautomation. Printed copies are available from your local
Siemens Milltronics representative.
Questions about the contents of this manual can be directed to:
Siemens Milltronics Process Instruments Inc.
1954 Technology Drive, P.O. Box 4225
Peterborough, Ontario, Canada, K9J 7B1
Email: [email protected]om
MILLTRONICS is a registered trademark of Siemens Milltronics Process Instruments Inc.
Safety Guidelines
Warning notices must be observed to ensure personal safety as well as that of others,
and to protect the product and the connected equipment. These warning notices are
accompanied by a clarification of the level of caution to be observed.
Unit Repair and Excluded Liability
• The user is responsible for all changes and repairs made to the device by the user or
by the user’s agent.
• All new components are to be provided by Siemens Milltronics Process Instruments
Inc.
• Restrict repair to faulty components only.
• Do not reuse faulty components.
Copyright Siemens Milltronics Process
Instruments Inc. 2005.
All Rights Reserved
Disclaimer of Liability
We encourage users to purchase
authorized bound manuals, or to view
electronic versions as designed and
authored by Siemens Milltronics Process
Instruments Inc. Siemens Milltronics
Process Instruments Inc. will not be
responsible for the contents of partial or
whole reproductions of either bound or
electronic versions.
While we have verified the contents of this manual
for agreement with the instrumentation described,
variations remain possible. Thus we cannot
guarantee full agreement. The contents of this
manual are regularly reviewed and corrections are
included in subsequent editions. We welcome all
suggestions for improvement.
Technical data subject to change.
WARNING: relates to a caution symbol on the product, and means that failure to
observe the necessary precautions can result in death, serious injury, and/or
considerable material damage.
WARNING: means that failure to observe the necessary precautions can result in
death, serious injury, and/or considerable material damage.
CAUTION: means that failure to observe the necessary precautions can result in
considerable material damage.
Note: means important information about the product or that part of the operating manual.

Page EN-2 XPS/XCT Series Transducers – OPERATION MANUAL 7ML19985QM82
English
Introduction
The Echomax XPS/XCT series of transducers operate with
Siemens Milltronics ultrasonic level monitoring products.
The transducer converts the electrical transmit pulse from the
transceiver into acoustical energy. It then converts the
acoustical energy of the echo back into electrical energy for the
controller.

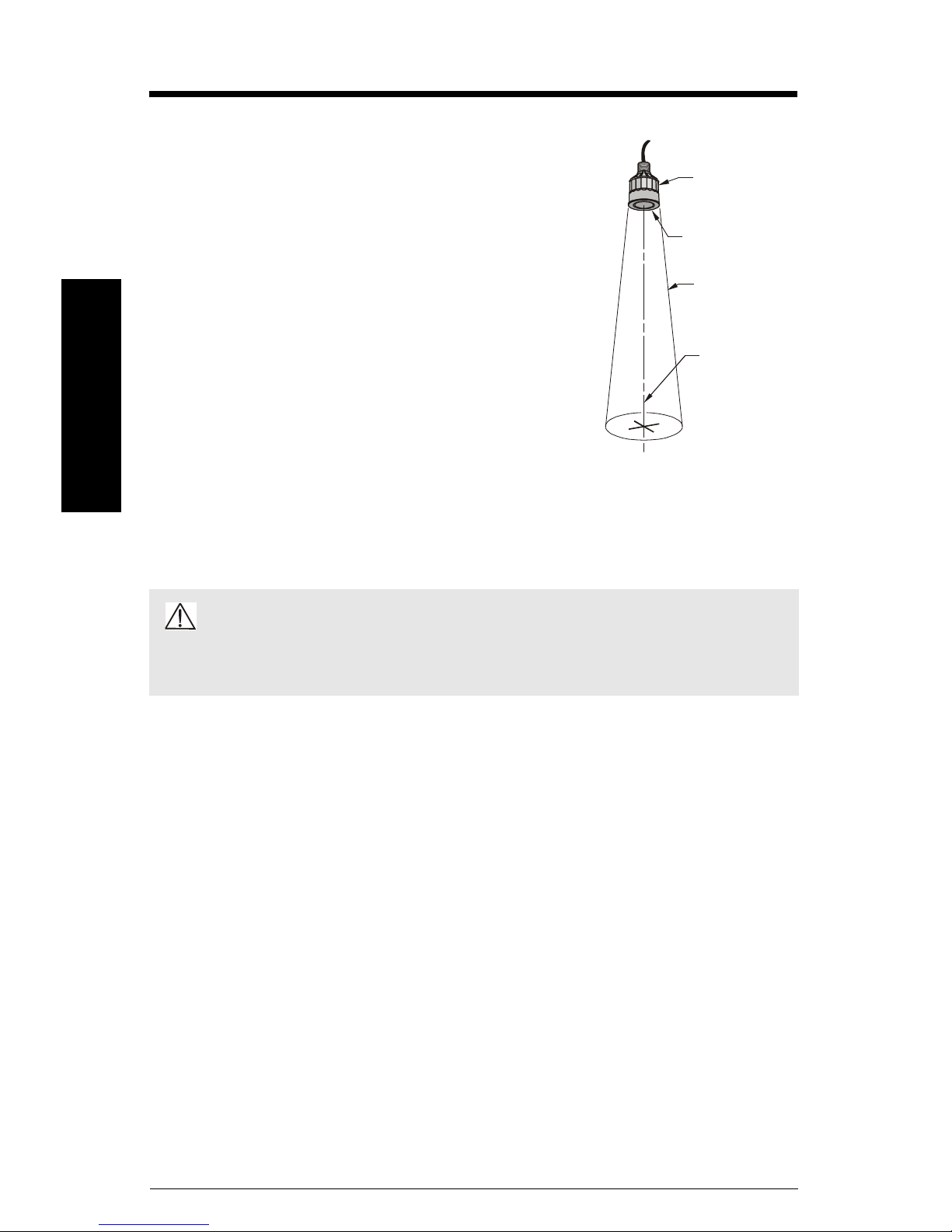

The transducer face emits acoustical energy radiating outward,
decreasing in amplitude at a rate inversely proportional to the
square of the distance. Maximum power radiates
perpendicularly from the transducer face on the axis of
transmission. Where power is reduced by half (– 3 dB), a conical
boundary centered around the axis of transmission defines the
sound beam, the diameter of which is the beam angle.
The XPS/XCT transducers have an integrated temperature
sensor that reports the air temperature at the transducer to the controller.
General Guidelines
XPS/XCT Series – Certificate SIRA 99ATEX5153X
This equipment may be used in hazardous areas associated with all gases with temperature
classes T1, T2, T3 and T4 for the XPS series (XPS-10, XPS-15, XPS-30, and XPS-40) and T1, T2,
and T3 for the XCT series (XCT-8 and XCT-12). The XPS series is only certified for use in
ambient temperatures in the range of - 40 °C to 95 °C and the XCT series is only certified for
use in ambient temperatures in the range of -40 °C to 145 °C. Neither should be used outside of
their respective temperature ranges.
Installation shall be carried out in accordance with the applicable code of practice, and by
suitably trained personnel.
These devices should only be supplied from a circuit containing a suitably-rated fuse that has a
breaking capacity of 4000A. This fuse is included in Siemens Milltronics controllers.
Repair of this equipment shall be carried out in accordance with the applicable code of
practice.
WARNING: Materials of construction are chosen based on their chemical
compatibility (or inertness) for general purposes. For exposure to specific
environments, check with chemical compatibility charts before installing.
transducer
transducer face
–3 db boundary
axis of
transmission,
perpendicular
to transducer
face

7ML19985QM82 XPS/XCT Series Transducers – OPERATION MANUAL Page EN-3
English
The certification of this equipment relies on the following materials used in their construction:
For manual override, use the disconnect switch provided in the building installation of the
associated controller.
XPS 30/40 Series – Certificate SIRA 01ATEX5153X
This equipment may be used in hazardous dust zones with all conductive and non-conductive
dusts. The XPS-30 and XPS-40 type series transducers have a maximum surface temperature
of 135 °C (275 °F) (Temperature Class T4). These units are certified for use in ambient range of
-40 to 95 °C (-40 to 203 °F). The transducers should not be used outside this temperature range.
The XPS-30 and XPS-40 ultrasonic transducers must be installed so the face of the transducer
is not substantially subjected to light.
Installation shall be carried out in accordance with the applicable code of practice, and by
suitably trained personnel. Repair of the equipment shall be carried out in accordance with the
applicable code of practice and installation instructions.
These devices should only be supplied from a circuit containing a suitably rated fuse that has a
breaking capacity of 4000A. This fuse is included in Siemens Milltronics controllers.
The certification of this equipment relies on the following materials used in their construction:
For manual override, use the disconnect switch provided in the building installation of the
associated controller.

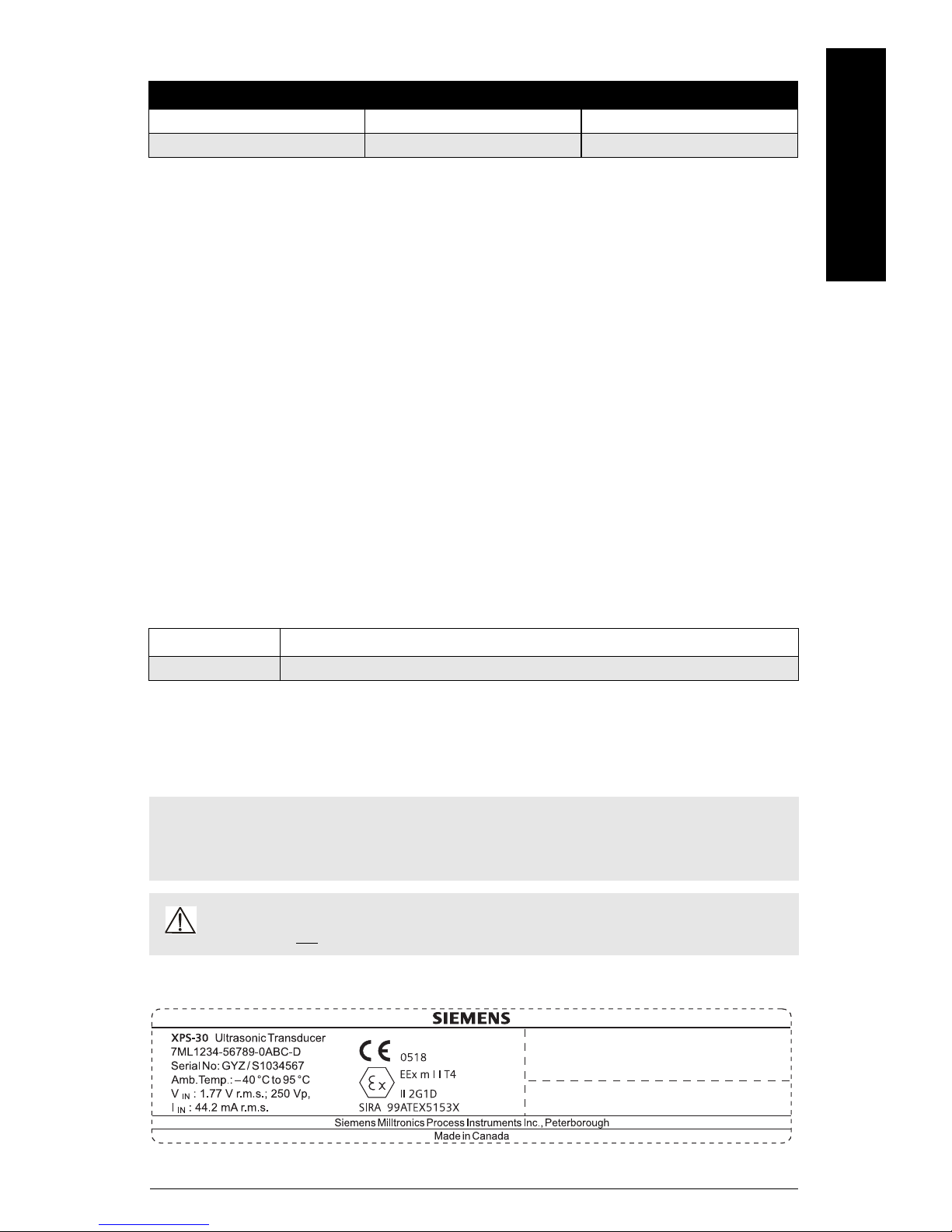

Product Marking
XPS-30
XPS Series XCT Series
Enclosure Kynar®1710
1. Kynar®is a registered trademark of ELF Atochem.
Durapot®is a registered trademark of Cotronics Corporation.
Kynar®710
Encapsulant Stycast LA-9823-76 Durapot® 861-F3 & 864
Enclosure: Kynar®710
Encapsulant: Stycast LA-9823-76
Note: Kynar®polyvinylidene flouride is resistant to attack from most chemicals under the
described operating conditions. However, for exposure to specific environments, check
with chemical compatibility charts prior to installation.
WARNING: This product is designated as a Pressure Accessory per Directive 97/
23/EC and is not intended for use as a safety device.

Page EN-4 XPS/XCT Series Transducers – OPERATION MANUAL 7ML19985QM82
English

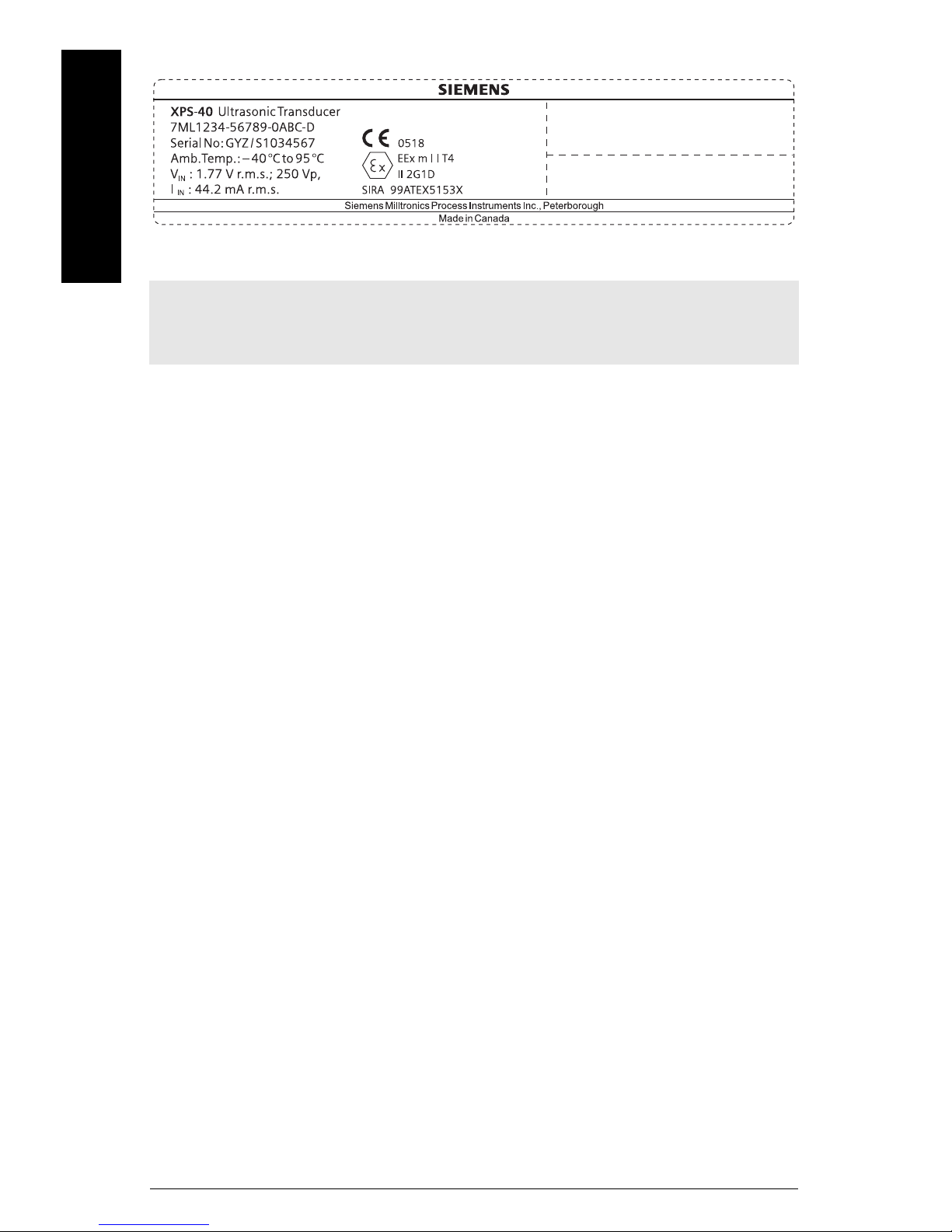

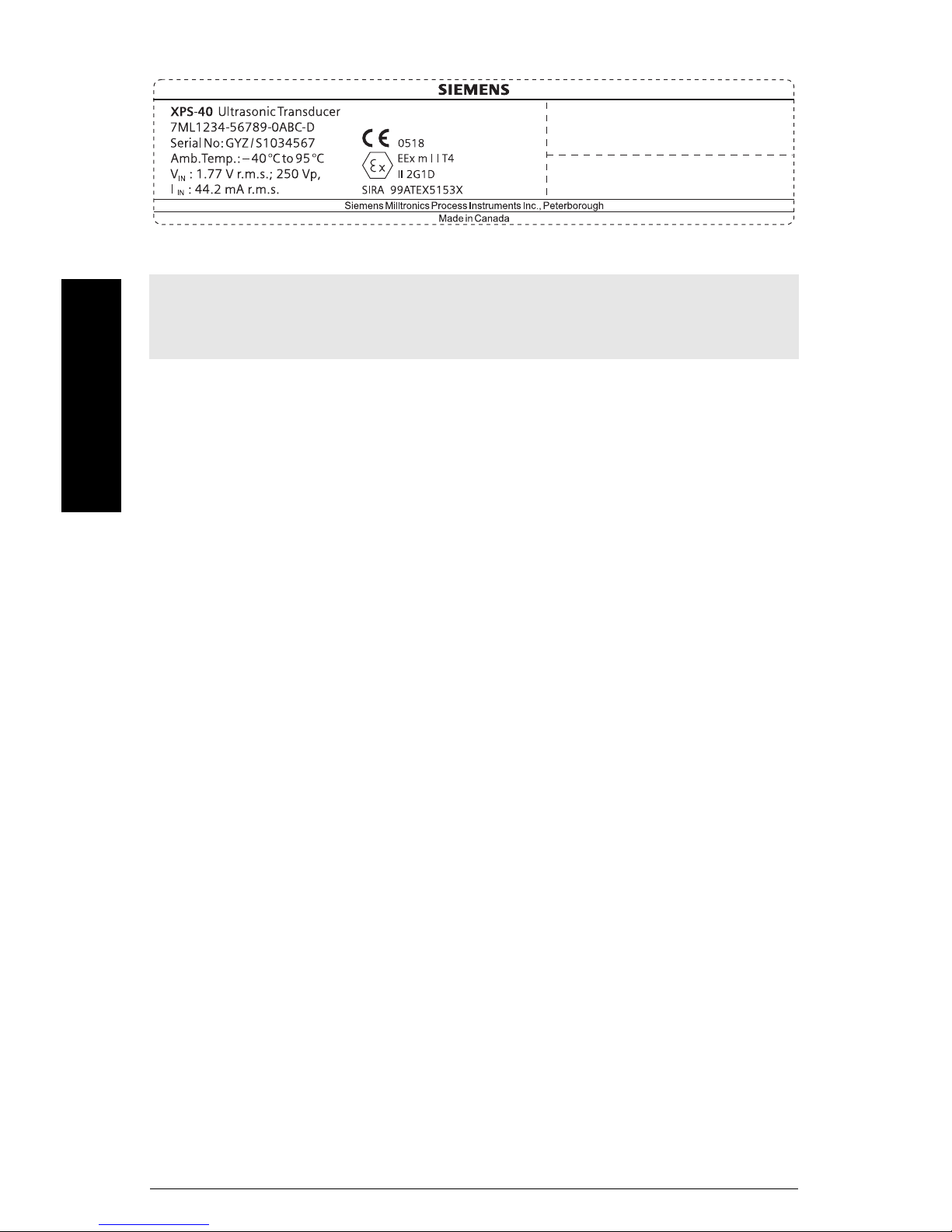

XPS-40
Note:
• Product configuration number shown for example only.
• Serial number shown for example only.

7ML19985QM82 XPS/XCT Series Transducers – OPERATION MANUAL Page EN-5
English
Specifications
* Universal flange fits ANSI, DIN, and JIS standards.
** Approximate shipping weight of transducer with standard cable length.
*** EMC performance available upon request.
XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
Measurement
Range 0.3 - 10 m (1 - 33 ft) 0.3 - 15 m (1 - 50 ft) 0.6 - 30 m (2 - 100 ft) 0.9 - 40 m (3 -130 ft) 0.6 - 8 m (2 - 26 ft) 0.6 - 12 m (2 - 40 ft)
Frequency (kHz) 44 44 30 22 44 44
Beam Angle 12°6°6°6°12°6°
Environmental
Location indoor/outdoor indoor/outdoor indoor/outdoor indoor/outdoor indoor/outdoor indoor/outdoor
Maximum
Altitude (m) 2000 2000 2000 2000 2000 2000
Ambient
Temperature -40 to 95 °C
(-40 to 203 °F) -40 to 95 °C (-40 to 203 °F) -40 to 95 °C (-40 to 203 °F) -40 to 95 °C (-40 to 203 °F) -40 to 145 °C (-40 to 293 °F) -40 to 145 °C (-40 to 293 °F)
Pressure 8 bar
(120 psi) 8 bar (120 psi)
Europe: 0.5 bar
N. America: 15
psi
Europe: 0.5 bar
N. America: 15
psi
8 bar
(120 psi) 8 bar (120 psi)
Pollution Degree 444444
Construction
Housing
PVDF PVDF PVDF PVDF Standard: PVDF
Optional: Universal* sized
flange available with PTFE
facing
Mounting 1" NPT or
BSP conduit
connection
1" NPT or BSP
conduit
connection
1-1/2" NPT or
BSP conduit
connection
1-1/2" NPT or BSP
conduit
connection
1" NPT or BSP
conduit
connection
1" NPT or BSP
conduit
connection
Options
• factory bonded to suit ANSI, DIN, and JIS standards
• polyethylene foam facing for dusty or steamy environments
• submergence shield, where flooding can occur (available only for XPS-10, XPS-15)
• split flange for field mounting to suit ANSI, DIN, and JIS standards (not available for XPS-40)
Cable 2-wire twisted pair/braided
and foil shielded, 0.5mm² (20
AWG), PVC jacket
• 2-wire twisted pair/braided and
foil shielded, 0.5mm² (20 AWG),
PVC jacket
Maximum separation: 100 m
(330 ft)
• RG-62 A/U coax Maximum
separation: 365 m (1200 ft)
Silicon Jacket
Weight** 0.8 kg
(1.7 lb) 1.3 kg (2.8 lb) 4.3 kg (9.5 lb) 8 kg (18 lb) 0.8 kg (1.7 lb) 1.3 kg (2.8 lb)
Maximum
Separation 365 m
(1200 ft) 365 m (1200 ft) 365 m (1200 ft) 365 m (1200 ft) 365 m (1200 ft) 365 m (1200 ft)
Supply Source Transducers shall only be supplied by Siemens Milltronics certified controllers
Approvals CE***, CSA, FM, CENELEC/ATEX: See nameplate or consult Siemens Milltronics for current
approvals.

Page EN-6 XPS/XCT Series Transducers – OPERATION MANUAL 7ML19985QM82
English
Outline and Dimensions
Mounting
• Mount the transducer so that it is above the maximum material level by at least the
blanking value. Refer to the associated controller manual.
• On liquid applications, mount the transducer face parallel to the liquid surface. On solids
applications, use a Siemens Milltronics Easy Aimer to help aim the transducer.
• Do not overtighten. Most applications require only hand tightening of the mounting
hardware. Connect a safety chain from the transducer to a structural member to secure
installation. Consider using the optional temperature sensor when a flanged transducer
is used, when a fast temperature response is required, or in high temperature vessels.
Dimension XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3.4") 121 mm (4.8") 175 mm (6.9") 206 mm (8.1") 88 mm (3.4") 121 mm (4.8")
B122 mm (4.8") 132 mm (5.2") 198 mm (7.8") 229 mm (9.0") 122 mm (4.8") 132 mm (5.2")
C to suit ANSI, DIN and JIS standards
D* 128 mm (5.0") 138 mm (5.4") 204 mm (8.0") 235 mm (9.2") 128 mm (5.0") 138 mm (5.4")
E 124 mm (4.9") 158 mm (6.2") n / a n / a n / a n / a
F 152 mm (6.0") 198 mm (7.8") n / a n / a n / a n / a
G 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1") 28 mm (1.1")
* nominal
WARNING: Optional Split Flange, Bonded Flange, and Easy Aimer configurations
are not suitable for pressure applications.
WARNING: Special handling precautions must be taken to protect the
face of the transducer from any damage.
Note: For pressure tight applications, install transducers hand tight plus ½ turn to 1½
turns. PTFE tape or other appropriate sealant may be used to aid in sealing the threads for
use in pressure applications.
B
AC
B
F
E
C
D
G
standard
radiating
face
optional bonded flange
refer to associated instructions optional split flange refer to associated instructions optional
submergence shield
refer to associated
instructions

7ML19985QM82 XPS/XCT Series Transducers – OPERATION MANUAL Page EN-7
English

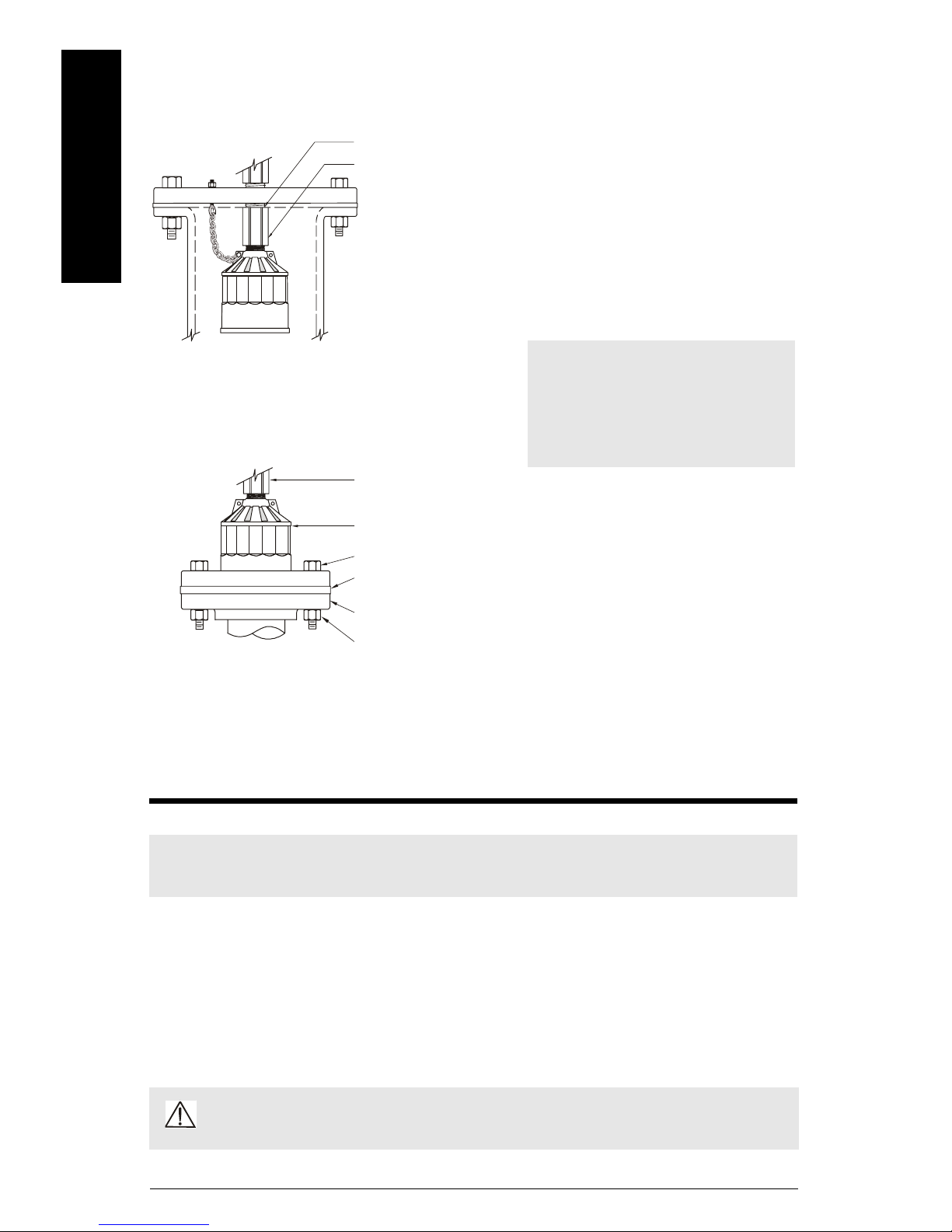

Mounting – Solids Applications
Mounting – Liquid Applications
WARNING: Improper installation may result in loss of process pressure.
Easy Aimer (typical model)
transducer
safety chain
flexible
conduit
steel channel
coupling
transducer
safety
chain
Flexible Conduit Bracket
Submersible Plywood
safety
chain
rigid metal conduit
coupling
submergence
shield
Transducer with submergence shield, used in
applications where flooding is possible.
Plywood mounting provides excellent
isolation, but must be rigid enough to
avoid flexing if subjected to loading.
Flexible conduit mounted
transducer should not be
subjected to wind, vibration,
or jarring.

Page EN-8 XPS/XCT Series Transducers – OPERATION MANUAL 7ML19985QM82
English
Mounting – Liquid Applications (cont’d)
Installation
• Do not route cable openly. For optimum isolation against electrical noise, run cable
separately in a grounded metal conduit. Seal all thread connections to prevent ingress of
moisture.
• Do not run cable near high voltage or current runs, contactors, and SCR control drives.
For pressure tight applications, install transducers hand tight plus ½ to 1½ turns.
• PTFE tape or other appropriate sealant may be used to aid in sealing the threads for use
in pressure applications.
Note: Installation shall only be performed by qualified personnel and in accordance with
local governing regulations.
WARNING: Never attempt to loosen, remove, or disassemble process connection
while vessel contents are under pressure.
Flanged
coupling
bolt
gasket
customer flange, flat face only
Customer flanged standpipe. If a metal flange must be welded to pipe, refer
to Liquid Applications - Standpipes in the
Transducer Applications Manual .
factory flanged transducer
nut
Blind Flange nipple welded to blind flange
coupling
flange, gasket, and hardware
supplied by customer.
Note: Tighten the flange bolts
evenly in order to ensure a good
seal between the mating flanges.
Caution: Overtightening can
cause performance degradation.

7ML19985QM82 XPS/XCT Series Transducers – OPERATION MANUAL Page EN-9
English
Interconnection
Direct Connection
Connect the transducer directly to the Siemens Milltronics transceiver via the two conductor
shielded cable.
Coaxial Connection
Connect the transducer to the Siemens Milltronics transceiver via a junction box and RG–62 A/
U coaxial cable. This setup is effective for combined runs up to 365 m (1200 ft).
2-Wire Extension
(for EnviroRanger ERS 500, MultiRanger 100/200, and HydroRanger 200 only)
Note: When connecting to an EnviroRanger ERS 500, a MultiRanger 100/200, or a
HydroRanger 200, the white, black, and shield wires are all connected separately. DO NOT
tie the white and shield wires together.
Note: When connecting to an EnviroRanger ERS 500, MultiRanger 100/200, and
HydroRanger 200, do NOT use coaxial cable; see diagram below for proper procedure.
wht
blk
drain/shield
extend cable using RG-62 A/U coax
wht
drain/shield
wht blk
junction box
drain/shield
extend cable using 18 AWG
shielded/twisted pair

Page EN-10 XPS/XCT Series Transducers – OPERATION MANUAL 7ML19985QM82
English

7ML19985QM82 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-1
Dansk
Echomax XPS/XCT Driftsvejledning
Denne manual opridser de væsentligste karakteristika og funktioner af transducerne i serien
Echomax XPS/XCT. Denne manual samt
Vejledning i anvendelse af transducere kan også findes på
vort website: www.siemens.com/processautomation. Trykte eksemplarer kan fås hos din lokale
Siemens Milltronics repræsentant.
Spørgsmål vedrørende indholdet af denne manual kan rettes til:
Siemens Milltronics Process Instruments Inc.
1954 Technology Drive, P.O. Box 4225
Peterborough, Ontario, Canada, K9J 7B1
E-mail: techpubs.s[email protected]
MILLTRONICS er et registreret varemærke, der tilhører Siemens Milltronics Process Instruments Inc.
Sikkerhedsvejledning
De anførte advarsler skal overholdes for at sikre egen og andres sikkerhed samt for at
beskytte produktet og det tilhørende udstyr. Disse advarsler ledsages af en tydeliggørelse
af graden af forsigtighed, der bør overholdes.
Reparation af instrumentet og ansvarsbegrænsning
• Brugeren er ansvarlig for alle modifikationer og reparationer, der udføres på
apparatet af brugeren eller dennes repræsentant.
• Alle nye dele skal leveres af Siemens Milltronics Process Instruments Inc.
• Kun defekte dele bør repareres.
• Defekte dele må ikke genbruges.
Copyright Siemens Milltronics
Process Instruments Inc. 2005.
Alle rettigheder forbeholdes Ansvarsfragåelse
Vi opfordrer brugerne til at anskaffe de
autoriserede, indbundne manualer eller at
læse de elektroniske versioner, der er
udarbejdet og skrevet af Siemens
Milltronics Process Instruments Inc.
Siemens Milltronics Process Instruments
Inc. påtager sig intet ansvar for indholdet
af delvise eller fuldstændige gengivelser af
indbundne eller elektroniske versioner.
Skønt vi har kontrolleret, at indholdet af denne
manual stemmer overens med de beskrevne
instrumenter, kan der stadig forekomme variationer.
Vi kan derfor ikke garantere en fuldstændig
overensstemmelse. Indholdet af denne manual
revideres jævnligt, og eventuelle rettelser inkluderes i
de efterfølgende udgaver. Vi modtager gerne forslag
til forbedringer.
Retten til ændringer af de tekniske data forbeholdes.
ADVARSEL: vedrører et advarselssymbol på produktet og betyder, at en
manglende overholdelse af de nødvendige forholdsregler kan føre til
død, alvorlig personskade og/eller omfattende materielle skader.
ADVARSEL: betyder, at en manglende overholdelse af de nødvendige
forholdsregler kan føre til død, alvorlig personskade og/eller omfattende
materielle skader.
PAS PÅ: betyder, at en manglende overholdelse af de nødvendige
forholdsregler kan føre til omfattende materielle skader.
Bemærk: betyder vigtige oplysninger om produktet eller denne del af brugsvejledningen.

Side DA-2 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING 7ML19985QM82
Dansk
Indledning
Transducerne i serien Echomax XPS/XCT fungerer med
Siemens Milltronics ultralydsniveauovervågningsprodukter.
Transduceren omdanner den elektriske sendeimpuls fra
transceiveren til akustisk energi. Derefter omdanner den
ekkoets akustiske energi tilbage til elektrisk energi til
kontrolenheden.
Transduceroverfladen udsender akustisk energi, der udbreder
sig med en amplitude, der falder omvendt proportionalt til
kvadraten af afstanden. Den udbredte effekt er maksimal
vinkelret på transduceroverfladen langs transmissionsaksen.
Lydstrålen, hvis diameter betegnes strålevinklen, defineres som
en kegle centreret omkring transmissionsaksen, med en
grænse svarende til en reduktion af effekten til
halvdelen (– 3 dB).
XPS/XCT transducerne har en indbygget temperaturføler, der angiver lufttemperaturen til
kontrolenheden.
Generel vejledning
XPS/XCT Serien – Certifikat SIRA 99ATEX5153X
Dette udstyr kan anvendes i eksplosionsfarlige områder i forbindelse med alle gasser med
temperaturklasserne T1, T2, T3 og T4 for XPS serien (XPS-10, XPS-15, XPS-30 og XPS-40) og
klasserne T1, T2 og T3 for XCT serien (XCT-8 og XCT-12). XPS serien er kun godkendt til brug
ved omgivende temperaturer i intervallet fra - 40 °C til 95 °C, og XCT serien er kun godkendt til
brug ved omgivende temperaturer i intervallet fra -40 °C til 145 °C. Disse apparater bør ikke
anvendes uden for deres respektive temperaturinterval.
Installationen af dette udstyr skal udføres af tilstrækkeligt uddannet personale i henhold til de
gældende normer.
Disse apparater bør kun strømforsynes fra et kredsløb, der omfatter en sikring af passende
intensitet, der har en brydeevne på 4.000A. Denne sikring er inkluderet i Siemens Milltronics’
kontrolenheder.
Reparation af dette udstyr skal udføres i henhold til de gældende normer.
ADVARSEL: Konstruktionsmaterialerne er valgt på basis af deres kemiske
kompatibilitet (eller inerti) ved almindelig brug. Hvis de skal udsættes for særlige
omgivelser, bør foreneligheden kontrolleres i tabeller over kemiske kompatibiliteter
inden installationen.
transducer
transducer-
overflade
–3 db grænse
transmissionsakse,
vinkelret på
transducer-
overfladen

7ML19985QM82 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-3
Dansk
Dette udstyr er godkendt på baggrund af brugen af følgende materialer ved dets fremstilling:
For en manuel omgåelse bruges den afbryder, der indgår i installationen af den tilhørende
kontrolenhed i bygningen.
XPS 30/40 serien – Certifikat SIRA 01ATEX5153X
Dette udstyr kan anvendes i eksplosionsfarlige, støvende områder med alle typer ledende eller
ikke-ledende støv. Transducerne i serierne af typen XPS-30 og XPS-40 har en maksimal
overfladetemperatur på 135 °C (275 °F) (Temperaturklasse T4). Disse enheder er godkendt til
brug i et interval af omgivende temperaturer på fra -40 til 95 °C (-40 til 203 °F). Transducerne
bør ikke anvendes uden for dette temperaturinterval. Ultralydstransducerne XPS-30 og XPS-40
skal installeres, således at transduceroverfladen ikke udsættes for lys i væsentligt omfang.
Installationen skal udføres af tilstrækkeligt uddannet personale i henhold til de gældende
normer. Reparation af dette udstyr skal udføres i henhold til de gældende normer og
installationsvejledninger.
Disse apparater bør kun strømforsynes fra et kredsløb, der omfatter en sikring af passende
intensitet, der har en brydeevne på 4.000A. Denne sikring er inkluderet i Siemens Milltronics’
kontrolenheder.
Dette udstyr er godkendt på baggrund af brugen af følgende materialer ved dets fremstilling:
For en manuel omgåelse bruges den afbryder, der indgår i installationen af den tilhørende
kontrolenhed i bygningen.
Produktets mærkning
XPS-30
XPS serien XCT serien
Hus Kynar®1710
1. Kynar® er et registreret varemærke, der tilhører ELF Atochem.
Durapot® er et registreret varemærke, der tilhører Cotronics Corporation.
Kynar®710
Indkapsling Stycast LA-9823-76 Durapot® 861-F3 og 864
Hus: Kynar®710
Indkapsling: Stycast LA-9823-76
Bemærk: Kynar® polyvinylidenfluorid er modstandsdygtigt over for angreb fra de fleste
kemikalier ved de beskrevne driftsbetingelser. Hvis det skal udsættes for særlige
omgivelser, bør foreneligheden dog kontrolleres i tabeller over kemiske kompatibiliteter
inden installationen.
ADVARSEL: Dette produkt betegnes som trykbærende udstyr i henhold til
direktivet 97/23/ EF og er ikke beregnet til brug som sikkerhedsanordning.

Side DA-4 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING 7ML19985QM82
Dansk
XPS-40
Bemærk:
• Den viste produktkonfiguration er kun givet som eksempel.
• Det viste serienummer er kun givet som eksempel.

7ML19985QM82 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-5
Dansk
Tekniske data
* Universel flange, der passer til ANSI, DIN og JIS standarderne.
** Omtrentlig forsendelsesvægt af transducer med standard kabellængde.
*** EMC-data fås på anfordring.
XPS-10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
Måleområde 0,3 - 10 m
(1 - 33 fod) 0,3 - 15 m (1 - 50 fod) 0,6 - 30 m (2 - 100 fod) 0,9 - 40 m (3 -130 fod) 0,6 - 8 m (2 - 26 fod) 0,6 - 12 m (2 - 40 fod)
Frekvens (kHz) 44 44 30 22 44 44
Strålevinkel 12°6°6°6°12°6°
Omgivelser
Placering indendørs/
udendørs indendørs/ udendørs indendørs/ udendørs indendørs/ udendørs indendørs/ udendørs indendørs/ udendørs
Maksimal
højde (m) 2000 2000 2000 2000 2000 2000
Omgivende
temperatur -40 til 95 °C
(-40 til 203 °F) -40 til 95 °C (-40 til 203 °F) -40 til 95 °C (-40 til 203 °F) -40 til 95 °C (-40 til 203 °F) -40 til 145 °C (-40 til 293 °F) -40 til 145 °C (-40 til 293 °F)
Tryk 8 bar
(120 psi) 8 bar (120 psi)
Europa: 0,5 bar
N. Amerika:
15 psi
Europa: 0,5 bar
N. Amerika: 15 psi 8 bar
(120 psi) 8 bar (120 psi)
Forureningsgrad 444444
Konstruktion
Hus
PVDF PVDF PVDF PVDF Standard: PVDF
Ekstraudstyr: Universel*
størrelse flange med PTFE-
overflade
Montage 1" NPT eller
BSP kabelrør-
tilslutning
1" NPT eller
BSP kabelrør-
tilslutning
1-1/2" NPT eller
BSP kabelrør-
tilslutning
1-1/2" NPT eller
BSP kabelrør-
tilslutning
1" NPT eller
BSP kabelrør-
tilslutning
1" NPT eller
BSP kabelrør-
tilslutning
Valgmuligheder
• fabrikssamlet iht. ANSI, DIN og JIS standarderne
• overflade af polyethylenskum til omgivelser m. støv el. damp
• neddykningsbeskyttelse til steder m. risiko for oversvømmelse (fås kun til XPS-10, XPS-15)
• delt flange til feltmontering iht. ANSI, DIN og JIS standarderne (fås ikke til XPS-40)
Kabel 2-tråds parsnoet/flettet og folieafskærmet, 0,5mm²
(20 AWG), kappe af PVC
• 2-tråds parsnoet/flettet og
folieafskærmet, 0,5mm² (20 AWG),
kappe af PVC
Maksimal afstand: 100 m
(330 fod)
• RG-62 A/U koaksial Maksimal
afstand: 365 m (1200 fod)
Kappe af silicone
Vægt** 0,8 kg
(1,7 lb) 1,3 kg (2,8 lb) 4,3 kg (9,5 lb) 8 kg (18 lb) 0,8 kg (1,7 lb) 1,3 kg (2,8 lb)
Maksimal
afstand 365 m
(1200 fod) 365 m (1200 fod) 365 m (1200 fod) 365 m (1200 fod) 365 m (1200 fod) 365 m (1200 fod)
Forsyningskilde Transducerne må kun forsynes fra kontrolenheder, der er godkendt af Siemens Milltronics
Godkendelser CE***, CSA, FM, CENELEC/ATEX: Se på navneskiltet eller jf. Siemens Milltronics for de aktuelle
godkendelser.

Side DA-6 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING 7ML19985QM82
Dansk
Omrids og dimensioner
Montage
• Transduceren monteres, så den sidder i en afstand over materialets maksimale niveau,
der mindst er lig med slukningsafstanden. Der henvises til manualen for den tilhørende
kontrolenhed.
• Ved anvendelser med væsker monteres transducerfladen parallelt med
væskeoverfladen. Ved anvendelser med faste stoffer bruges en Siemens Milltronics Easy
Aimer som hjælp til at rette transduceren ind.
• Pas på ikke at stramme for meget. Ved de fleste anvendelser er det tilstrækkeligt at
stramme udstyret med håndkraft. Forbind transduceren til et strukturelement med en
sikkerhedskæde for at sikre installationen. Overvej at bruge en temperaturføler
(ekstraudstyr), når der anvendes en transducer med flange, såfremt der kræves en hurtig
respons på temperaturen, eller i beholdere ved høj temperatur.
Dimensioner XPS 10 XPS-15 XPS-30 XPS-40 XCT-8 XCT-12
A 88 mm (3,4") 121 mm (4,8") 175 mm (6,9") 206 mm (8,1") 88 mm (3,4") 121 mm (4,8")
B122 mm (4,8") 132 mm (5,2") 198 mm (7,8") 229 mm (9,0") 122 mm (4,8") 132 mm (5,2")
C passende til ANSI, DIN og JIS standarderne
D* 128 mm (5,0") 138 mm (5,4") 204 mm (8,0") 235 mm (9,2") 128 mm (5,0") 138 mm (5,4")
E 124 mm (4,9") 158 mm (6,2") ikke relevant ikke relevant ikke relevant ikke relevant
F 152 mm (6,0") 198 mm (7,8") ikke relevant ikke relevant ikke relevant ikke relevant
G 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1") 28 mm (1,1")
* nominel
ADVARSEL: Konfigurationerne m. Delt flange, Sammmensat flange eller Easy
Aimer (ekstraudstyr) er ikke egnet til anvendelser under tryk.
ADVARSEL: Ved håndteringen skal der træffes særlige forholdsregler for at
beskytte transducerens overflade mod beskadigelse.
Bemærk: Ved tryktætte anvendelser installeres transducerne med en stramning ved
håndkraft plus ½ til 1½ ekstra omgang. PTFE-tape eller et andet passende tætningsmiddel
kan bruges til at tætne gevindene ved brug i trykanvendelser.
B
AC
B
F
E
C
D
G
udstrålings-
flade
standard ekstraudstyr: sammensat flange
jf. den tilhørende vejledning
ekstraudstyr: delt flange
jf. den tilhørende vejledning ekstraudstyr:
neddykningsbeskyttelse
jf. den tilhørende vejledning

7ML19985QM82 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING Side DA-7
Dansk
Montage – Anvendelser med faste stoffer
Montage – Anvendelser med væsker
ADVARSEL: Ukorrekt installation kan medføre tab af procestryk.
Easy Aimer (typisk model)
transducer
sikkerhedskæde
bøjeligt
rør
stålrende
samling
transducer
sikkerhedskæde
Bøjeligt rør Bjælke
Neddykkelig version Krydsfiner
sikkerhedskæde
stift metalrør
samling
neddykningsbeskyttelse
Transducer med neddykningsbeskyttelse, der bruges i
anvendelser, hvor der er risiko for oversvømmelse.
Montering på krydsfiner giver en
fremragende isolation men bør være
tilstrækkelig stiv til ikke at bøjes, hvis
den udsættes for belastning.
En transducer, der er
monteret på et bøjeligt rør,
bør ikke udsættes for vind,
vibrationer eller stød.

Side DA-8 XPS/XCT Serie Transducere – DRIFTSVEJLEDNING 7ML19985QM82
Dansk
Montage – Anvendelser med væsker (fortsat)
Installation
• Undgå at trække kablet utildækket. For en optimal isolation mod elektrisk støj bør kablet
føres separat i et jordet metalrør. Tætn alle gevindsamlinger for at undgå
fugtindtrængning.
• Undgå at føre kablet i nærheden af højspænding eller stærkstrøm, kontaktorer eller SCR-
styredrev. Ved tryktætte anvendelser installeres transducerne med stramning ved
håndkraft plus ½ til 1½ ekstra omgang.
• PTFE-tape eller et andet passende tætningsmiddel kan bruges til at tætne gevindene ved
brug i trykanvendelser.
Bemærk: Installationen må kun foretages af kvalificeret personale og under
overholdelse af de lokalt gældende regler.
ADVARSEL: Forsøg aldrig at løsne, afmontere eller adskille procestilslutningen,
mens indholdet er under tryk.
Med flange
samling
bolt
pakning
kundens flange, udelukkende plan overflade
Stigrør med flange hos kunden. Hvis der skal svejses en metallisk flange på
røret, henvises der til Anvendelser med væsker – Stigrør i
Vejledning i
anvendelse af transducere
.
transducer med flange fra fabrikken
møtrik
Blindflange nippel svejset på blindflange
samling
flangen, pakningen og de øvrige
dele leveres af kunden.
Bemærk: Stram flangens bolte
jævnt for at sikre en god tætnng
mellem modflangerne.
Pas på: Overdreven stramning kan
forringe funktionsegenskaberne.
