Signature Hardware GUNTHER 953362 User manual

11.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
REVISED 09/15/2021
CODES: 548712, 522614, 524733, 548740, 522704, 524960, 548715
548713, 524716, 545170, 548741, 540957, 524959, 548716, 548714
522615, 524734, 548742, 524558, 524962, 548717, 522164, 522165
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@siganturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente porchat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoirou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haberreunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoirréuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacterpar
clavardage en direct ou parcourriel à l'adresse
[e-mail].

21.855.715.1800
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Flathead
Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
water supply.
1. Cierra el suministro de agua.
1. Couper l’alimentation en eau.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The recom-
mended valve depth twall is 1-3/4” min. to
valve body (1) co
terior surface of the wall. Position the
valve body (1) correctly in the wall with the side marked
"UP" pointing upward.
Note: The distance from the valve to the tub spout stub
out should be between 8” and 18”.
2. Verifique que los tamaños y posiciones de los orificios de
la pared sean los correctos. Los agujeros de salida de la
ducha y de la boquilla de la bañera deben tener 31.75 mm.
La profundidad recomendada para la válvula a la pared
terminada es de 44.5 mm como mínimo a 2.03 mm a 9.44
mm como máximo. Asegúrese de que la cubierta del
cuerpo de la válvula (1) esté al ras de la superficie exterior
terminada de la pared. Coloque el cuerpo de la válvula
correctamente en la pared, con el lado marcado "UP"
(arriba) hacia arriba.
Nota: La distancia entre la válvulay la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
2. Vérifier que la taille et la position des trous sur le mur sont
correctes. Les trous pour la sortie de douche et le bec de
baignoire doivent mesurer 31,75 mm (1 1/4 po) de
diamètre. La plage de profondeur recommandée pour le
robinet se situe entre 44,45 mm et 60,33 mm (1 3/4 po et
2 3/8 po). Vérifier que le corps du robinet (1) est au même
niveau que le fini de la surface extérieure du mur. Position-
ner le corps du robinet (1) correctement dans le mur, avec
le côté marqué « UP » dirigé vers le haut.
INSTALLATION
INSTALACIÓN
INSTALLATION
Adjustable Wrench
Llave ajustable
Clé ajustable
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Safety Glasses
Gafas de seguridad
Lunettes de protection
Tape Measure
Cinta métrica
Ruban à mesurer
Plumbers Tape
Cinta Selladora
Para Rosca
Ruban de plomberie
Keyhole Saw
Sierra de punta
Scie à guichet
Strap Wrench
Llave de Correa
Clé à Sangle
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)

31.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
3a. Thin Wall Installation: Are usually built up with
tub surrounds and will be
the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine : Généralement constru-
ite avec des matériaux tels que des bords de baignoire en
fibre de verre, et principale source de maintien pour le
robinet. Le protège-plâtre (1) reste attaché au robinet.
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
douche de 76,2 cm
(30 po) seulement
48" shower only
1.22 cm ducha solamente
douche de 122 cm
(48 po) seulement
48" tub and shower
1.22 cm bañera y ducha
baignoire et douche de
122 cm (48 po)
1 1/4" 3.2 cm


30" tub and shower
76.2 cm bañera y ducha
baignoire et douche de
76,2 cm (30 po)
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
mur fini
wall
pared acabada
mur fini
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
installation sur paroi fine
thick wall installation
instalación en muro grueso
installation sur paroi épaisse
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptarla moldura. La profundi-
dad de la pared para el cuerpo de la válvula (2) se mide
desde el centro de la salida de la ducha hasta la superficie
de la pared terminada. La profundidad debería ser entre
1-3/4" y 2-3/8".
3b. Installation sur paroi épaisse : Généralement
construite avec des matériaux tels qu’un panneau de
ciment, une cloison sèche, des carreaux, etc. La protec-
tion en plastique (1) est placée pour être à égalité avec le
mur fini, afin de s’assurer que le robinet sera dans la
bonne position pour accepter les pièces internes. La
profondeur du corps du robinet (2) dans le mur est
mesurée depuis le centre de la sortie de douche jusqu’au
fini de la surface du mur. La distance acceptable se situe
entre 44,5 mm et 60,3 mm (1 3/4 po et 2 3/8 po).
Remarque : La distance entre le robinet et le bout du
goulot de baignoire qui ressort doit être entre 20,3 et
45,7 cm (8 et 18 po).
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The

wall. This ensures that the valve will be at the
correct position to accept the trim. The depth for the
valve body (2) in wall is measured from the center of
the shower outlet twall surface. The
accepted depth distance is 1-3/4" to 2-3/8".

41.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
4. Remove the plaster guard (1) from the body (2).
4. Quita el protector de yeso (1) del cuerpo (2).
4. Enlever le protège-plâtre (1) du corps du robinet (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixer l’ensemble du corps (1) en le renforçant avec des
vis de montage (2).
Remarque : Veiller à placer le corps (1) correctement
dans le mur, avec le côté marqué « UP » orienté vers le
haut.

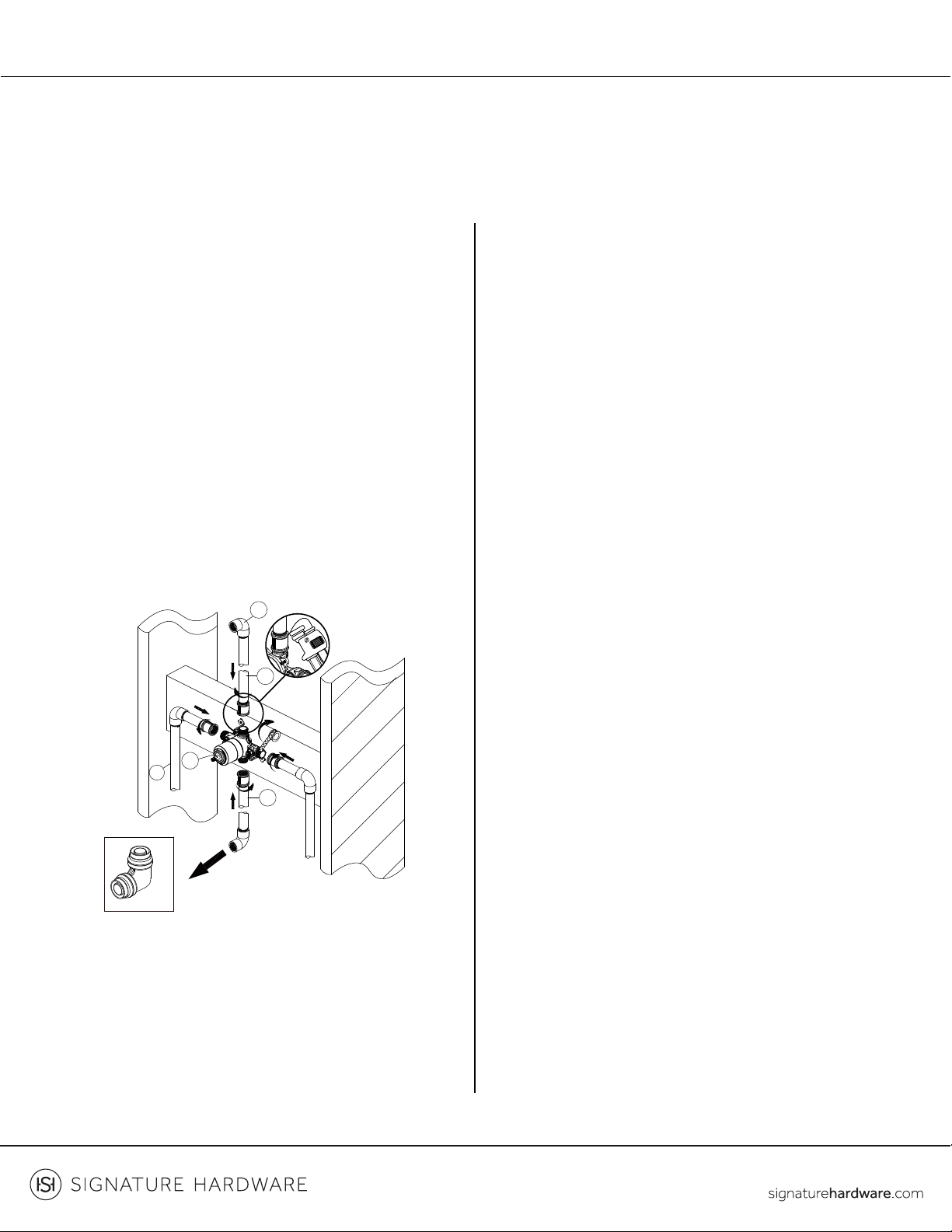

6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
Caution - Pipe elbows (6, not included): Do not use

6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente (1)
y la tubería de salida de la ducha (2) enroscándolas hacia
la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de laválvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
Precaución 
usar acoplamientos de encaje a presión (Figura 1).
1
2
1
2

51.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente (1)
y la tubería de salida de la ducha (2) enroscándolas hacia
la derecha en el cuerpo de la válvula (4). Después inserte
el tapón (5) en la parte inferiordel cuerpo de la válvula (4).
Ajuste las tuberías al cuerpo de la válvula (4) (3) al
extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
7. Sans sortie de baignoire : Envelopper du ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccorder les conduites d’alimentation en eau chaude et
en eau froide (1) et le tuyau de sortie de douche (2) en les
insérant dans le corps du robinet (4) dans le sens horaire.
Insérer ensuite le bouchon (5) au fond du corps du
robinet (4). Serrer les tuyaux sur le corps du robinet (4) à
l’aide d’une clé à tube. Raccorder les tubes coudés (3) à
l’extrémité de la sortie de douche.
Remarque : L’arrivée d’eau chaude doit être raccordée
sur le côté « H » du robinet, et l’arrivée d’eau froide sur le
côté « C ».
6. Avec sortie de baignoire : Envelopper du ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccorder les conduites d’alimentation en eau chaude et
en eau froide (1), le tuyau de sortie de douche (2) et le
tuyau de sortie de baignoire (3) en les insérant dans le
corps du robinet (5) dans le sens horaire. Serrer les
tuyaux sur le corps du robinet (5) à l’aide d’une clé à tube.
Raccorder les tubes coudés (4) à l’extrémité des tuyaux
de sortie de douche et de baignoire.
Remarque : L’arrivée d’eau chaude doit être raccordée
sur le côté « H » du robinet, et l’arrivée d’eau froide sur le
côté « C ».
Attention - tuyaux coudés (6, non inclus) : Ne pas utiliser
de raccords à poussoir (Fig 1).
1
5
4
3
2
Fig1
X

61.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
8. Si les entrées d’eau chaude et froide sont inversées
(chaud à droite et froid à gauche), enlever l’écrou à
portée sphérique (1) du corps du robinet (3) dont les
raccords d’alimentation sont inversés. Tourner la
cartouche (2) sur 180° pour que l’indication H apparaisse
sur la droite. Installer la cartouche en s’assurant que la clé
est complètement engagée dans la fente du corps du
robinet (3). Faire glisser l’écrou à portée sphérique (1)
par-dessus la cartouche (2) et les insérer dans le corps
du robinet (3). Serrer fermement à la main.
Remarque : Ne pas installer le corps du robinet (3) à
l’envers.
8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fríay caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que la
llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) y enrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de laválvula (3) al revés!
1
5
4
3
2
Cold
Fría
Froid
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
Hot
Caliente
Chaud
Hot
Caliente
Chaud
reverse installation
instalación inversa
Installation inversée
reverse installation
instalación inversa
Installation inversée
normal installation
instalación normal
Installation normale
normal installation
instalación normal
Installation normale
H
H
1
2
3

71.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

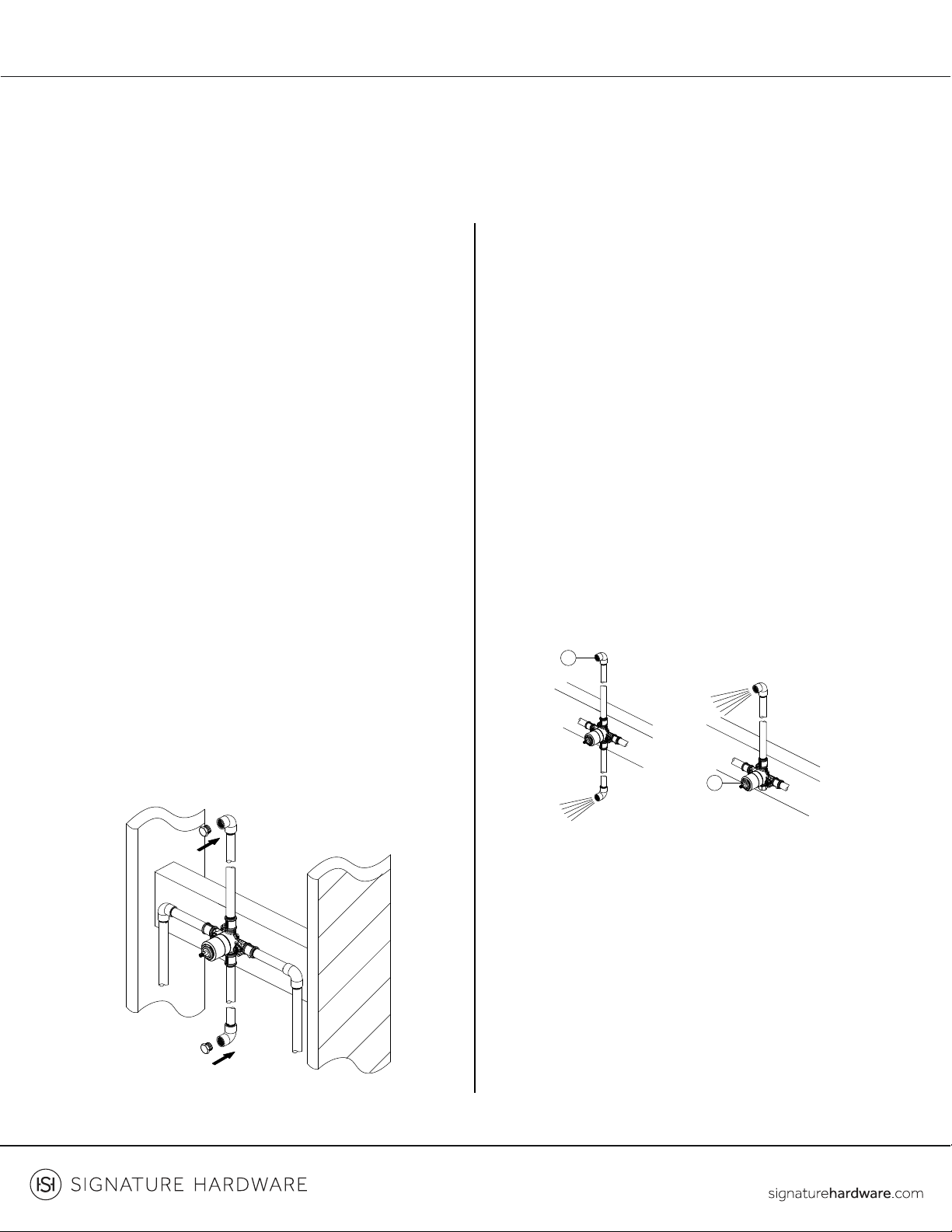

9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem
counterclockwise tTurn on hot
and cold water lines to full open position for one
minute each. Check for leakswater at faucet.
Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre completa-
mente las líneas de suministro de agua caliente y fría
durante un minuto. Verificarque no haya filtraciones.
Cierra la llave del agua en el grifo. Quita lentamente los
tapones de la tubería de salida de la bañera y la ducha
para aliviar la presión.
9. Utiliser des bouchons de tuyaux en fer de 1,27 cm (1/2
po) pour fermer les sorties de douche et de bec de
baignoire. Tourner la tige de cartouche au maximum
dans le sens antihoraire, jusqu’à la position mélange.
Ouvrir complètement les conduites d’eau chaude et
d’eau froide pendant une minute chacune. Surveiller la
présence de fuites. Couper l’eau au robinet. Enlever
lentement les bouchons des tuyaux des sorties de
baignoire et de douche pour relâcher la pression.
10. Turn on water allowing water tow from tub
outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet
using 1/2" iron pipe plug (1) t
the owater at faucet.
10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la línea.
Bloquee una salida usando el tapón de tubería de hierro
de 1/2" (1) para limpiar los desechos de la otra salida.
Corte el agua en el grifo.
10. Ouvrir l’arrivée d’eau pour permettre à l’eau de couler
des sorties de baignoire ou de douche sans le bec,
jusqu’à ce que tous les corps étrangers soient expulsés
de la conduite. Obstruer une sortie en utilisant un
bouchon de tuyau de 1,27 cm (1/2 po) (1) pour éliminer
les débris de l’autre sortie. Couper l’eau au robinet.
tub and shower combinations
combinaciones de bañera y ducha
combinaisons baignoire et douche
shower only installation
sólo instalación de ducha
installation de la douche seulement
1
1

81.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protector deyeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protector de yeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
11. Placer le protège-plâtre (1) sur le corps du robinet
(2).
Remarque : Veiller à positionner le protège-plâtre (1)
correctement sur le corps du robinet (2), avec la face
marquée « SHOWER » (douche) orientée vers le haut.
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de las
manecillas del reloj.
12. Avant d’ajuster la température, retirer le bouchon en
plastique (1) du corps du robinet (2) en le faisant tourner
dans le sens horaire.

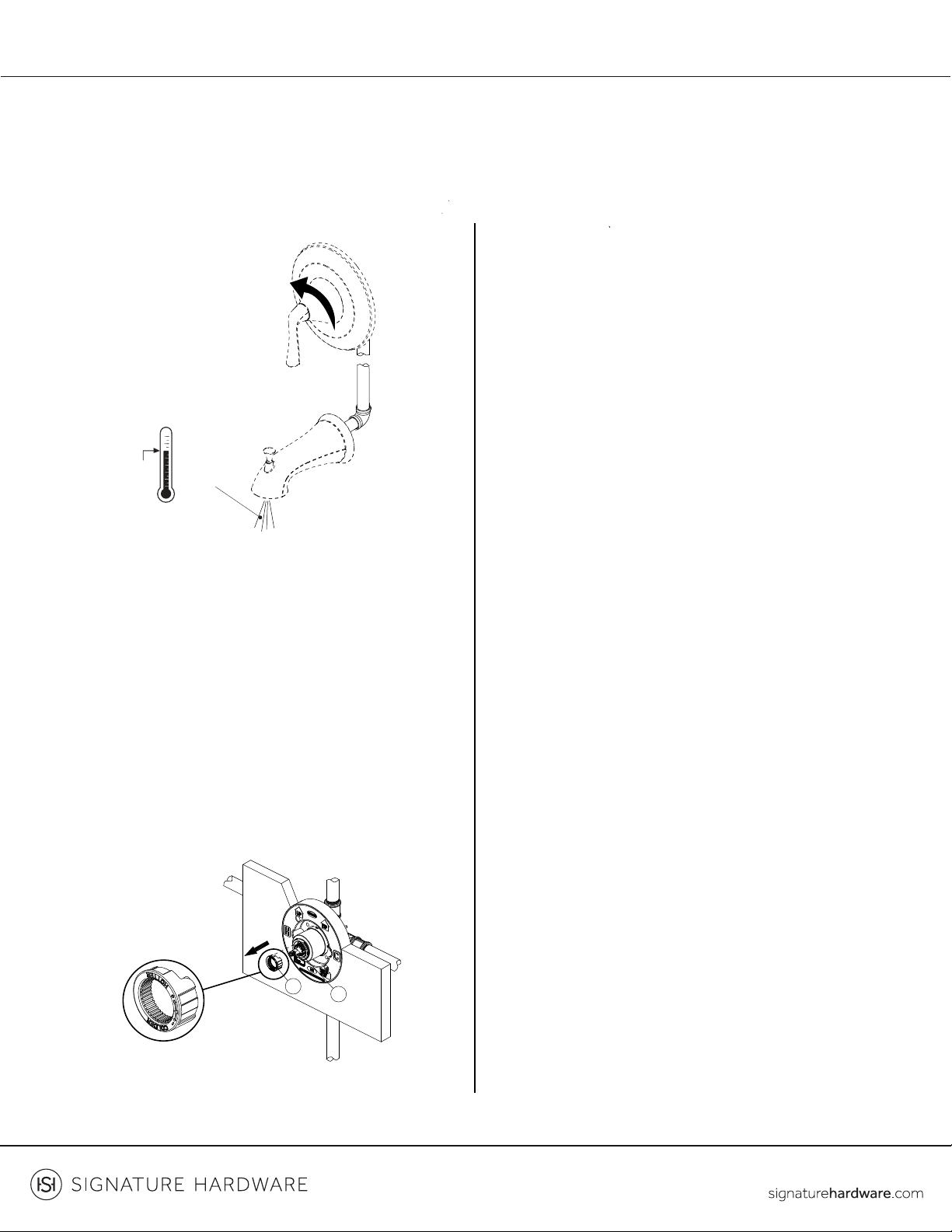

13. Rotate the lever counterclockwise until the water is
trature, not to e
120 degrees F/49 degrees C. Seasonal maintenance
rature may be required
due to changes in groundwater temperature.
Note: Turn lever tra-
ture is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin exceder los 120 grados F/ 49
grados C. Puede ser necesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
13. Faire tourner le levier dans le sens antihoraire jusqu’à
ce que l’eau atteigne la température maximale
souhaitée, sans dépasser 49 °C (120 °F). Un ajustement
saisonnier de la température maximale en sortie peut
être requis du fait des changements de température des
eaux souterraines.
Remarque : Tourner le levier sur la position fermée
lorsque la température est réglée.
2
1
2
1

91.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwisedi-
rection and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water tempera-
ture.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha y vuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzar la temperatura deseada
del agua.
15. Pour l’eau froide, régler l’anneau de fin de course (1)
dans le sens horaire et réinstaller l’anneau (1) sur
l’ensemble de la cartouche (2). Pour l’eau chaude, régler
l’anneau de fin de course (1) dans le sens antihoraire et
réinstaller l’anneau (1) sur l’ensemble de la cartouche (2).
Remarque : Vous pouvez tenir un thermomètre sous
l’eau courante pour vérifier que la température d’eau
souhaitée est atteinte.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
14. En enlevant l’anneau de fin de course, ne pas oublier
la position de cet anneau (1) sur l’ensemble de la
cartouche (2). Enlever l’anneau de fin de course (1) de
l’ensemble de la cartouche (2).
hottest
calor maxmo
Température
la plus élevée
120 F
49 C
12

10 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
18. In the wall, make a minimum hole of 4” diameter for
the transfer valve installation. Secure valve to wood
blocking.

-

18. Pour installer le robinet coupleur, percer un trou

sur les blocs de bois.
19. Apply thread sealant to inlet port threads and
connect the water supply to the transfer valve inlet.
19. Aplique sellador de rosca a las roscas del puerto de
entrada y conecte el suministro de agua a la entrada



l’entrée du robinet coupleur.
16”
(400mm)
hotter water
agua más caliente
eau plus chaude
colder water
agua más fría
eau plus froide
1
122
16. If faucet leaks frwater
supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de suminis-
tro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
16. Si le robinet fuit au niveau du bec, couper l’arrivée
d’eau et remplacer la cartouche (1).
Remarque : Installer la cartouche (1) correctement pour
que la poignée tourne dans le bon sens.

11 1.855.715.1800
20. The plaster guard is used as the installation guide


20. La guarda de masilla se usa como guía de insta-

ras con la pared acabada una vez que esté instalada la

20. Utiliser la protection de plâtre comme guide pour
l’installation du robinet. Lorsque le robinet coupleur
est installé, la protection en plâtre doit être à égalité

21. Connect the inlet of the transfer valve with the
outlet of the supply valve in the 1/2” or 3/4” pipe or
tube, using the inlet and outlet arrows as a guide.


caño de 1/2 pulgada o 3/4 de pulgada, usando las

21. Raccorder l’entrée du robinet coupleur à la sortie
du robinet d’alimentation dans le tuyau ou le tube


1. There are 3 outlets on the transfer valve, providing 3
separate connections. Each outlet will connect one

and the tub spout.

-

ducha, ducha de mano y la boquilla de la bañera.

raccords distincts. Chaque sortie permet de raccorder

douche, une douchette et le robinet de baignoire.
2. The outlet sequence will start from the top, the right
and then the left.
Note: Do not block the outlet, if any outlet isn’t to be
used. The outlet should be plumbed into the line of
one of other outlets. This transfer valve is not intend-
ed to be used as a shut-ovalve. Damage to the
shower system may result if the valve is used as a
shut-ovalve.
22. Remove and discard the plaster guard.
22. Retire y deseche la guarda de masilla.
22. Enlever la protection en plastique et la jeter.
OUTLET CONNECTIONS
CONEXIONES DE SALIDA
RACCORDS DE SORTIE
Thread Sealant
Sellador de rosca
Produit d’étanchéité
pour joints filetés
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

REMOVAL OF CARTRIDGE
FOR MAINTENACE
MANTENIMIENTO DE DESMONTA-
JE DE CAMBIO DE CARTUCHO
RETRAIT DE LA CARTOUCHE
POUR L’ENTRETIEN
12 1.855.715.1800

derecha y, luego, la izquierda.
Nota: no bloquee la salida si alguna de ellas no se va a
utilizar. La salida se debería conectar a la tubería de



causar daño al sistema de la ducha.
2. La séquence de sortie commence en haut, puis à


pas utilisées. Toute sortie inutilisée doit être
raccordée à l’une des autres sorties. Cette vanne de
transfert n’est pas destinée à être utilisée comme

endommagé si la vanne était utilisée comme vanne
d’arrêt.
3. After outlets have been installed turn on the water
supply to the transfer valve and check for leaks. Then
turn the water oagain.
3. Después de que se han instalado todas las salidas,
-
encia y revise si hay fugas. Luego, vuelva a cerrar el
agua.
3. Une fois les sorties installées, ouvrir l’alimentation
en eau de la vanne de transfert et s’assurer qu’il n’y a
pas de fuite. Couper ensuite à nouveau l’alimentation
en eau.
1. Remove the face place, handle, and housing.
1. Retire la placa del frente, la manija y la carcasa.
1. Enlever la plaque avant, la poignée et le boîtier.
2. Release the top cover with wrench in counterclock-
wise direction.
2. Libere la cubierta superior con una llave girando
hacia la izquierda.
2. Enlever le couvercle supérieur à l’aide d’une clé en
tournant dans le sens antihoraire.
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

13 1.855.715.1800
3. Grasp the cartridge stem and pull out the cartridge,
making note of correct position for seal.


3. Saisir la tige de la cartouche et retirer la cartouche,
en notant la position correcte des joints.
6. Reassemble the top cover to the transfer valve by
turning it clockwise until hand tight. Then turn
additional 1/2 turn with a wrench.
Note: Make sure the handle stem is positioned
correctly.


quede apretada manualmente. Luego dé 1/2 giro
adicional con una llave.

posición correcta.
6. Réinstaller le couvercle supérieur sur le robinet
coupleur en le tournant dans le sens horaire jusqu’à ce
qu’il soit serré à la main. Le visser ensuite sur un
demi-tour supplémentaire à l’aide d’une clé.

dans la bonne position.
4. Place the cartridge into the transfer valve body and
ensure the seals are in the correct position.

de transferencia y asegúrese de que los sellos estén
en la posición correcta.
4. Placer la cartouche dans le corps du robinet

position.
5. Position the pins correctly and match the body

5. Coloque los pasadores en la posición correcta e
-
los con seguridad.
5. Aligner correctement les goupilles et les trous de
position du corps pour garantir une bonne mise en
place.
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

14 1.855.715.1800

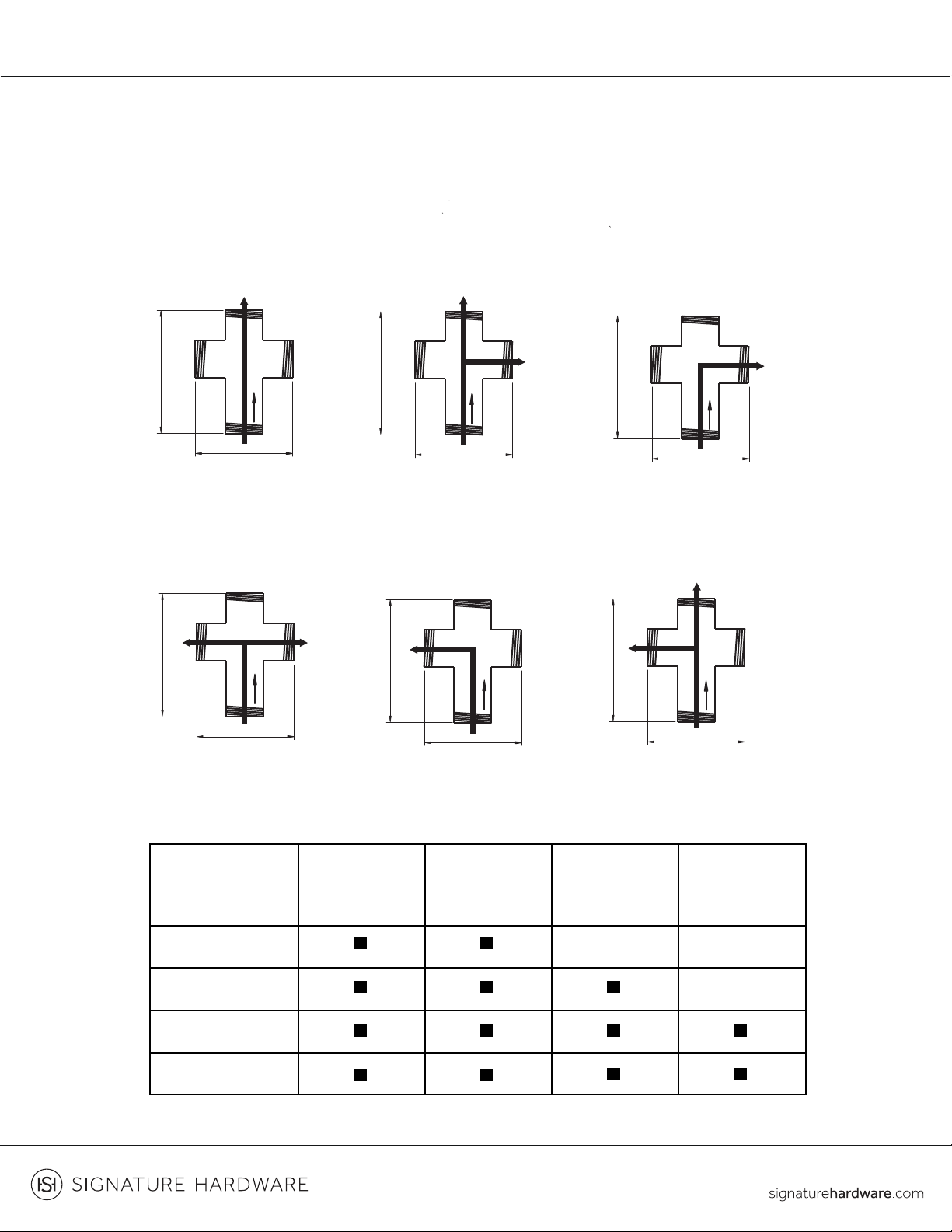

components supported
componentes permitidos
composants pris en charge
1 component
1 componente
1 composant
6 components
6 componentes
6 composants
2 components
2 componentes
2 composants
5 components
5 componentes
5 composants
45 psi
50 psi
60 psi
70 psi
1
2
3
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
outlet 1 and 2
3.43(87mm)
1
2
3
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
3.43(87mm)
1st position
primera
posición
Position 1
outlet 1
salida 1
sortie 1
2nd position
tercera
posición
Position 2
salidas 1 y 2
sortie 1 et 2
3rd position
quinta
posición
Position 3
outlet 2
salida 2
sortie 2
outlet 2 and 3
4th position
posición
Position 4
salidas 2 y 3
sortie 2 et 3
quinta outlet 3
5th position
posición
Position 5
salidas 3
sortie 3
quinta outlet 3 and 1
6th position
posición
Position 6
salidas 3 y 1
sortie 3 et 1
quinta
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

15 1.855.715.1800
1

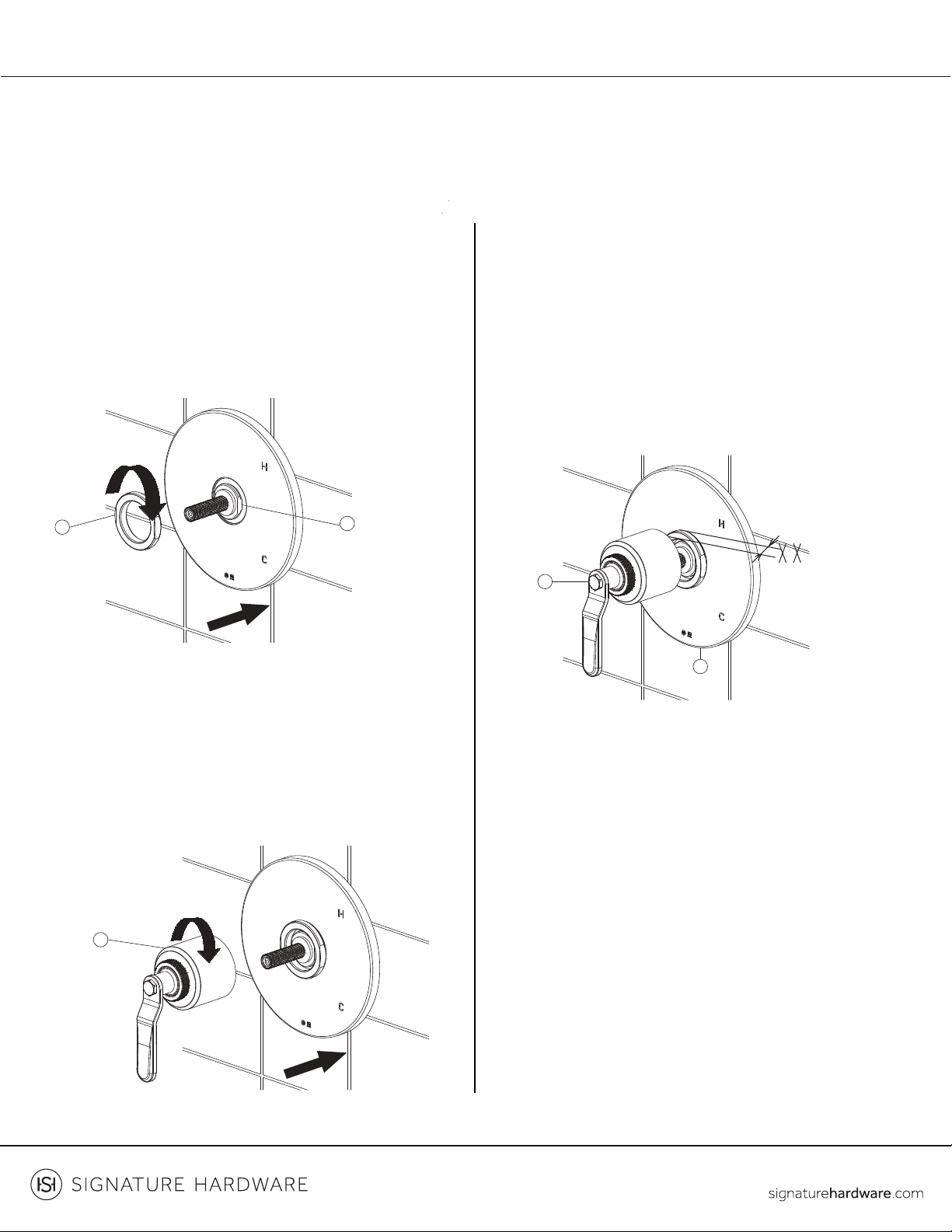

3. Carefully slide the escutcheon (1) onto the valve.
3. Deslice con cuidado la pieza decorativa (1) en la válvula.
3. Faites doucement glisserla rosace (1) surle robinet.
1
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
1. Before installing escutcheon, remove the plastic cap
from plaster guard by twisting cap clockwise.
1. Antes de instalar la placa, remueva la tapa plástica del
base para pared, girando la tapa en el sentido de las
agujas del reloj.
1. Avant d’installer la rosace, retirez le bouchon en
plastique de la protection en plastique en faisant tourner
le bouchon dans le sens horaire.
VALVE TRIM INSTALLATION
INSTALACIÓN DE ACABADO DE
LA VÁLVULA
INSTALLATION DE LA GARNITURE
DU ROBINET

2. Instale la extensión del vástago de bronce (1) al cuerpo
de la válvula.
2. Installez la prolongation de la tige en cuivre (1) dans le
corps du robinet.

16 1.855.715.1800
4. Install the nut (1) to the thread (2) on valve body.
4. Instale la extensión del vástago de bronce (1) al cuerpo
de la válvula
4. Installez l’écrou (1) sur a partie filetée (2) du corps du
robinet.
12

the handle seat (1).
5. Coloque la manija en la extensión del vástago de
bronce y ajuste la base de la manija (1).
5. Placez la poignée sur la prolongation de la tige en
cuivre et serrez le siège de poignée (1).
1

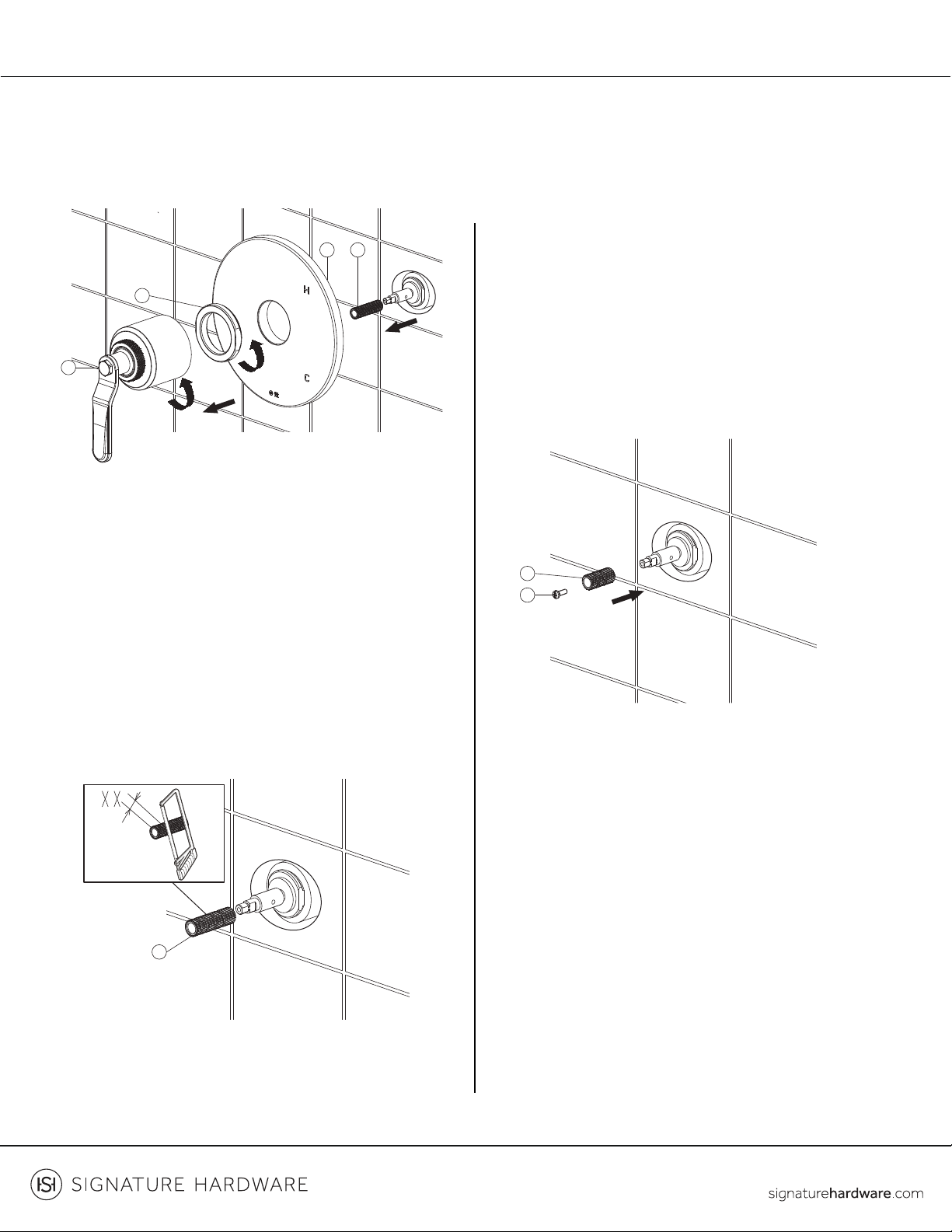

6. Measure and note the distance"XX" (the distance
between the bottom of handle assembly (1) and
escutcheon (2)).
6. Mida y anote la distancia "XX" (la distancia entre la parte
inferior del ensamble de la manija (1) yla pieza decorativa
(2)).
6. Mesurez et notez la distance « XX » (la distance entre le
bas de l’ensemble de la poignée (1) et la rosace (2)).
1
2
7. Remove the handle assembly (1) , nut (2) ,

valve body.
7. Retire el ensamble de la manija (1), la tuerca (2) , la
pieza decorativa (3) y la extensión del vástago de bronce
(4) del cuerpo de la válvula.
7. Retirez l’ensemble de la poignée (1), l’écrou (2), la
rosace (3) et la prolongation de la tige en cuivre (4) du
corps du robinet.
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362


Tighten screw (2).
9. Coloca la extensión del vástago de latón (1)
en el cuerpo de la válvula.Aprieta el tornillo (2).
9. Insérez la prolongation de la tige en cuivre (1) dans le
corps du robinet. Serrez la vis (2).
1
2

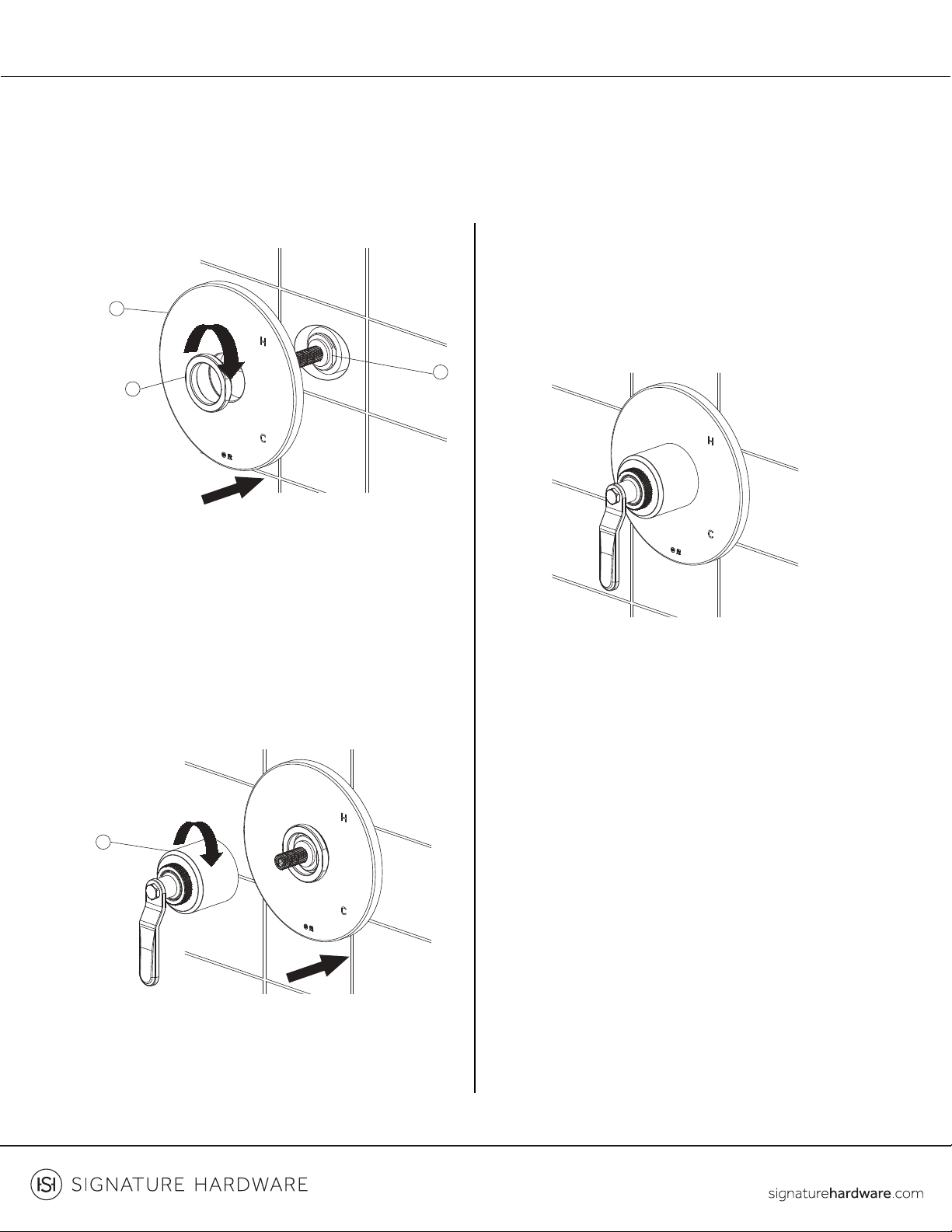

10. Carefully slide the escutcheon (1) onto the valve.
Install the nut (2) to the thread (3) on valve body.
10. Coloca la placa decorativa (1) en el cuerpo de la
válvula con el orificio de drenaje (2) en la base. Coloca la
manija en la extensión del vástago de latón y aprieta el
asiento de la manija (3).
10. Faites doucement glisserla rosace (1) surle robinet.
Installez l’écrou (2) sur a partie filetée (3) du corps du
robinet.
3 4
1
2

step #6. (Never cut the stem while still on the valve.
This may damage the valve.)
8. Corte la extensión del vástago de bronce (1) según se
describe en el paso 6. (Nunca corte elvástago mientras
aún esté en laválvula. Esto puede dañarla).
8. Coupez la prolongation de la tige en cuivre (1) de la
distance notée à l’étape 6.
(Ne coupez jamais la tige alors qu’elle se trouve surle
robinet, cela pourrait endommager le robinet.)
1
17 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

1
2
3

tighten the handle seat (1).
11. Coloque la manija en la extensión del vástago de
bronce y ajuste la base de la manija (1).
11. Placez la poignée sur la prolongation de la tige en
cuivre et serrez le siège de poignée (1).
1
12. Installation completed.
12. Instalación finalizada.
12. Installation terminée
DIVERTER TRIM INSATLLATION
INSTALACIÓN DE ACABADO DEL
DERIVADOR
INSTALLATION DE LA GARNITURE
DE L’INVERSEUR
1. Recommended valve depth is 1-5/8” min to 2-3/8”

shown.
1. La produndidad recomendada de la válvula es de 4,12
cm mínimo a 6,03 cm máximo, entre el centro de la
válvula y la pared terminada, como se muestra.
1. La plage de profondeur recommandée pourle robinet
se situe entre 4,1 et 6 cm (1-5/8 et 2-3/8 po) depuis le
centre du robinet jusqu’au mur fini, comme illustré.
18 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

1-5/8” to 2-3/8”
41.2 mm a 60.3 mm
Wall
Pared
Mur
Floor
Piso
Plancher

2. Instale la extensión del vástago de bronce (1) al cuerpo
de la válvula
2. Installez la prolongation de la tige en cuivre (1) dans le
corps du robinet.
1
3. Screw nut (1) onto the threaded section of valve
body.
3. Enrosque la tuerca (1) en la sección roscada del cuerpo
de la válvula.
3. Vissez l’écrou (1) sur la section filetée du corps du
robinet.
1
1
2
4. Place escutcheon (1) on the valve with drain hole (2)
at the bottom.
4. Coloque la pieza decorativa (1) en la válvula con el
orificio de drenaje (2) en la parte inferior.
4. Placez la rosace (1) sur le robinet alors que le trou du
drain (2) est au fond.
19 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362

20 1.855.715.1800

the handle seat (1).
5. Coloque la manija en la extensión del vástago de
bronce y ajuste la base de la manija (1).
5. Placez la poignée sur la prolongation de la tige en
cuivre et serrez le siège de poignée (1).
1
6. Measure and note the distance"XX" (the distance
between the bottom of handle assembly (1) and
escutcheon (2)).
6. Mida y anote la distancia "XX" (la distancia entre la parte
inferior del ensamble de la manija (1) yla pieza decorativa
(2)).
6. Mesurez et notez la distance « XX » (la distance entre le
bas de l’ensemble de la poignée (1) et la rosace (2)).
1
2
7. Remove the handle assembly (1) , escututcheoeon

body.
7. Retire el ensamble de la manija (1), la pieza decorativa
(2), la tuerca (3) y la extensión del vástago de bronce (4)
del cuerpo de la válvula.
7. Retirez l’ensemble de la poignée (1), la rosace (2),
l’écrou (3) et la prolongation de la tige en cuivre (4) du
corps du robinet.
3 4
1
2

step #6.
(Never cut the stem while still on the valve. This may
damage the valve.)
8. Corte la extensión del vástago de bronce (1) según se
describe en el paso 6.
(Nunca corte elvástago mientras aún esté en la válvula.
Esto puede dañarla ).
8. Coupez la prolongation de la tige en cuivre (1) de la
distance notée à l’étape 6.
(Ne coupez jamais la tige alors qu’elle se trouve surle
robinet, cela pourrait endommager le robinet.)
GUNTHER
PRESSURE BALANCE SHOWER SET WITH HAND SHOWER
JUEGO DE DUCHA CON DUCHA MANUAL CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953362
