Signature Hardware BOCA RATON 948690 User manual

11.800.221.3379
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el inodoro del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au 1 800 221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
For Warranty information, please visit: signaturehardware.com/services/warranty
Para obtener información sobre la garantía, visite: signaturehardware.com/services/warranty
Pour des renseignements concernant la garantie, consultez le site: signaturehardware.com/services/warranty
BOCA RATON

REGULADOR YVÁLVULA DE DUCHA DE PRESIÓN BALANCEADA KEY WEST
ROBINET DE DOUCHE À RÉGULATEUR DE PRESSION ET TRIM




21.800.221.3379
BOCA RATON

REGULADOR YVÁLVULA DE DUCHA DE PRESIÓN BALANCEADA KEY WEST
ROBINET DE DOUCHE À RÉGULATEUR DE PRESSION ET TRIM

If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below

trim before replacing your valve. Please follow all local
building and plumbing codes.



for tub spout outlet.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador de válvula
preexistentes antes de reemplazartu válvula. Cumple
con todos los códigos locales de construcción y
plomería.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
Si vous remplacezvotre robinet de plomberie, passez en
revue les méthodes de plomberie courantes illustrées
ci-dessous (Cuivre, IPS). Enlevez la poignée et le robinet
en place avant de remplacervotre robinet. Suivez les
codes de construction et de plomberie de votre localité.
Utilisez une brosse métallique pournettoyer à fond les
entrées en cuivre avant de souder du cuivre au robinet.
N’utilisez pas de raccords à poussoir pour la sortie du bec
de baignoire. N’utilisez pas du XLPE pour la sortie du bec
de baignoire.
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie

Destornillador Phillips
Tournevis cruciforme
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Flathead

Destornillador de
cabeza plana
Tournevis à tête plate

Gafas de seguridad
Lunettes de protection

Sierra de punta
Scie à guichet

Cinta métrica
Ruban à mesurer

Sellador de silicona (100% curado neutro)
Produit d’étanchéité en silicone (à polymérisation neutre à 100 %)

Pinzas ajustable
Pince multiprise
Thermometer
Termómetro
Thermomètre




31.800.221.3379
BOCA RATON

REGULADOR YVÁLVULA DE DUCHA DE PRESIÓN BALANCEADA KEY WEST
ROBINET DE DOUCHE À RÉGULATEUR DE PRESSION ET TRIM

INSTALLATION
INSTALACIÓN
INSTALLATION
Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Remarque: avant de souder, enlevez la cartouche, les
robinets d’arrêt et les cartouches de l’inverseur.

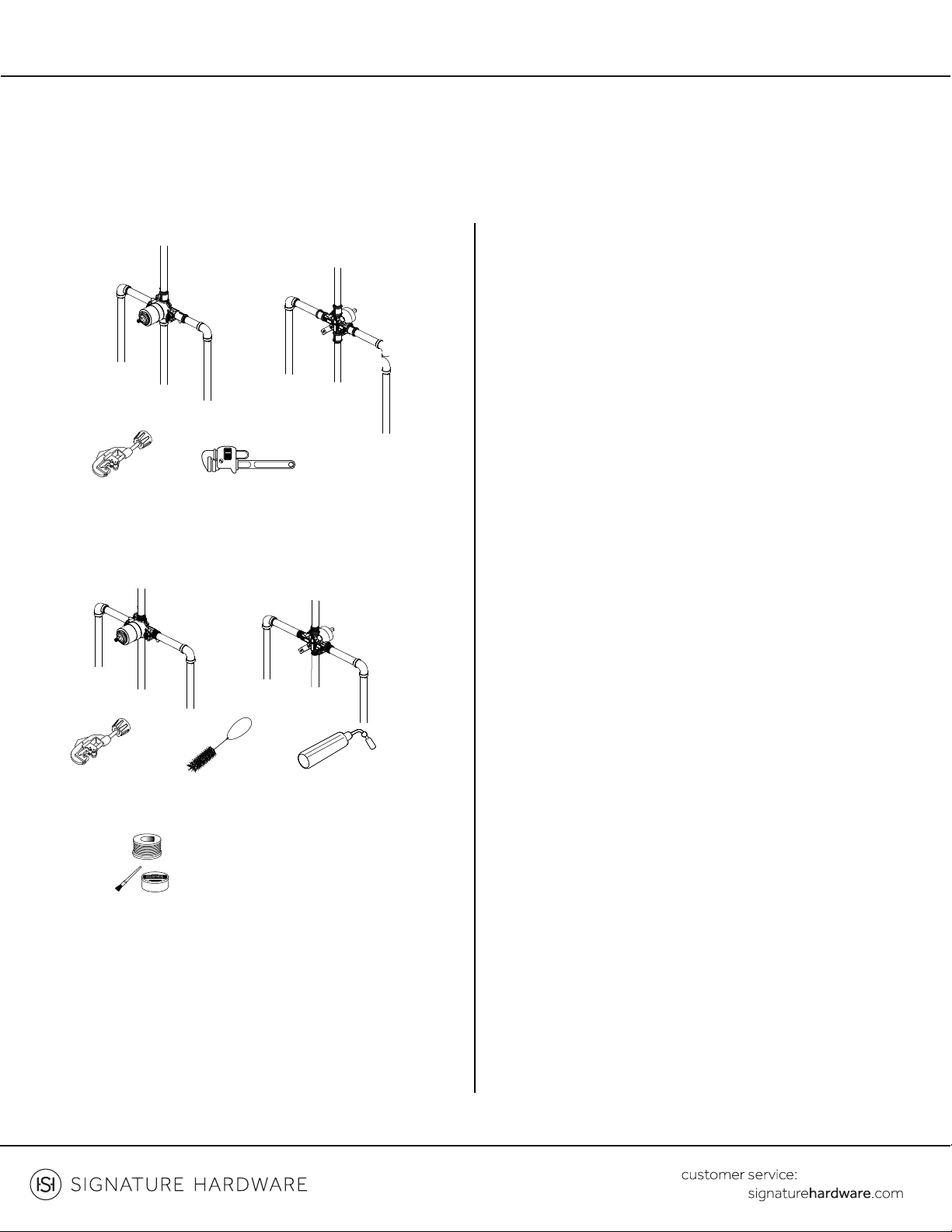

Copper (Cobre (Soldar)/Cuivre (soudure)
tube cutter
Coupe tube
cortador de tuberías
wire brush
Brosse métallique
cepillo de alambre
torch
Torche
soplete
lead-free solder kit
Trousse de soudure sans plomb
tit de alambre de soldadura sin plomo
IPIPS/IPS
tube cutter
Coupe tube
cortador de tuberías
pipe wrench
Clé à tube
llave para tubería

1. Cierra el suministro de agua.
1. Coupez l’alimentation en eau.


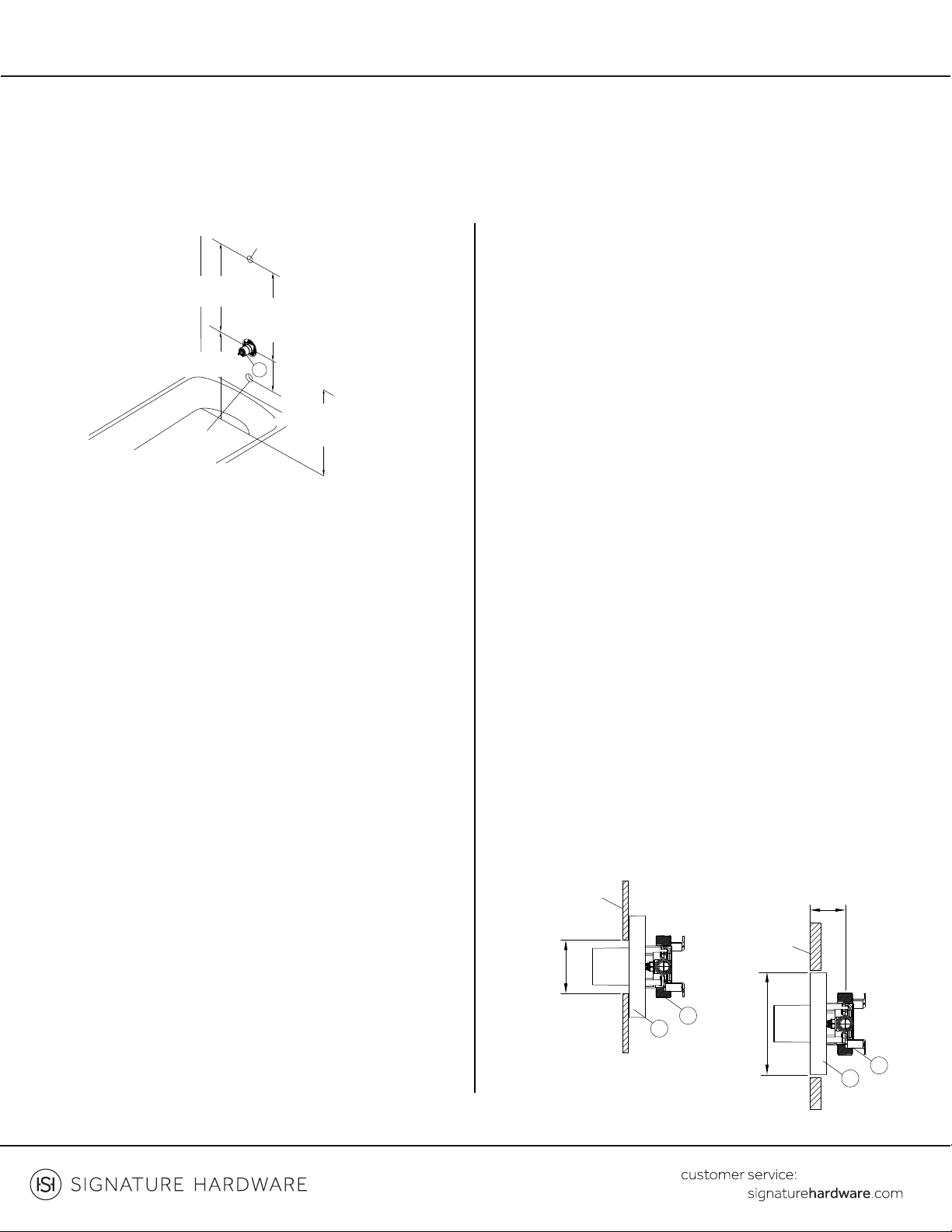

in the wall are correct. The shower and tub spout






Note: The distance from the valve to the tub spout

2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tener un diámetro de 1-1/4".
La profundidad recomendada entre la válvula y la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvulay la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
2. Vérifiez que la taille et la position des trous sur le mur
sont correctes. Les trous pour la sortie de douche et de
bec de baignoire doivent mesurer 1-1/4 po de diamètre.
La plage de profondeurrecommandée pourle robinet se
situe entre 1,75 et 2,3 po. Vérifiez que le corps du robinet
(1) est au même niveau qu’au fini de la surface extérieure
du mur. Positionnez le corps du robinet (1) correctement
dans le mur, avec le côté marqué « UP » dirigé vers le haut.
Remarque: la distance entre le robinet et le bout du bec
de baignoire qui ressort doit être entre 8 et 18 po.

41.800.221.3379
BOCA RATON

REGULADOR YVÁLVULA DE DUCHA DE PRESIÓN BALANCEADA KEY WEST
ROBINET DE DOUCHE À RÉGULATEUR DE PRESSION ET TRIM


ower only


ducha solamente
ower only
1.22 cm
1.22 cm douche seulement
ducha solamente
tub and shower
1.22 cm
1.22 cm baignoire et douche
bañera y ducha



tub and shower


bañera y ducha
1
t
a
wall
pared acabada
Mur fini
wall
pared acabada
Mur fini
3-3/8-
 1.2 cm
8.cm-1.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
Installation sur paroi fine
thick wall installation
instalación en muro grueso
Installation sur paroi épaisse
3a. Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster

3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine : généralement construite
avec des matériaux tels que des bords de baignoire en
fibre de verre, et principale source de maintien pour le
robinet. La protection en plastique (1) reste attachée au
robinet.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for



3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptarla moldura. La
profundidad de la pared para el cuerpo de la válvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8"
3b. Installation sur paroi épaisse : généralement
construite avec des matériaux tels qu’un panneau de
ciment, une cloison sèche, des carreaux etc. La
protection en plastique (1) est placée pourêtre au même
niveau que le mur fini, afin de s’assurer que le robinet sera
dans la bonne position pour accepter les pièces internes.
La profondeurdu corps du robinet (2) dans le mur est
mesurée depuis le centre de la sortie de douche jusqu’au
fini de la surface du mur. La distance acceptable se situe
entre 1-3/4 et 2-3/8 po).

51.800.221.3379
BOCA RATON

REGULADOR YVÁLVULA DE DUCHA DE PRESIÓN BALANCEADA KEY WEST
ROBINET DE DOUCHE À RÉGULATEUR DE PRESSION ET TRIM

1
2


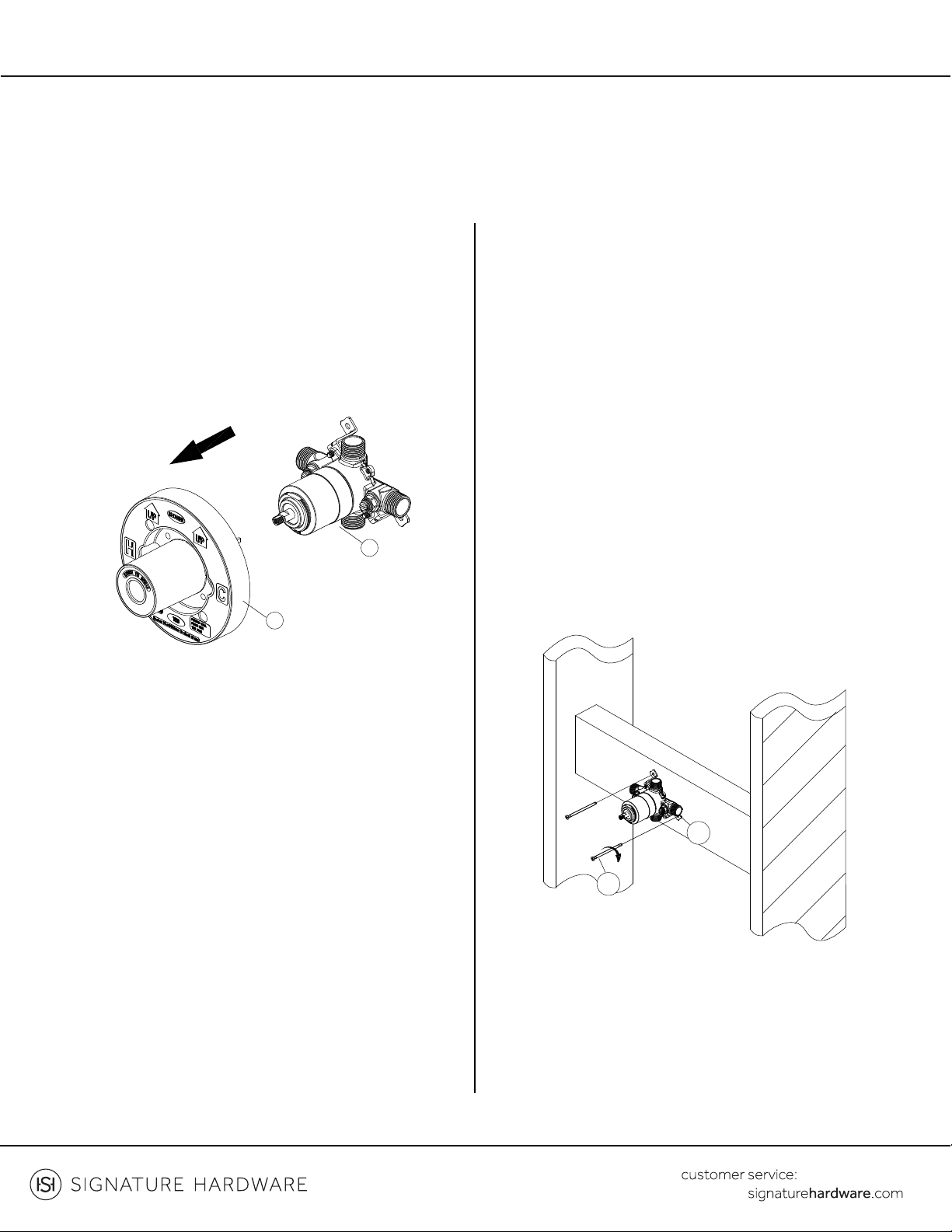

4. Quita el protector de yeso (1) del cuerpo (2).
4. Enlever la protection en plastique (1) du corps du
robinet (2).




5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixerl’ensemble du corps (1) pourrenforcer avec des
vis de montage (2).
Remarque : veillez à placer le corps (1) correctement dans
le mur, avec le côté marqué « UP » orienté vers le haut.
1
2
