Signature Hardware HIBISCUS 953894 User manual

11.855.715.1800
REVISED 09/19/2022
CODES: SHHB9009, SH6006, SHRSA120S, SHSH2080G, SHHS4080G
SHH1010, SHWE2020, SHHB9005, SH6103, SHHB9007, SH6040, SHSB3050
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894

21.855.715.1800
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Adjustable Wrench
Llav Ajustable
Clé ajustable
Flathead Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
Phillips Screwdriver
Destornillador Phillips
Tournevis Cruciforme
Safety Glasses
Gafas de seguridad
Lunettes de protection
Tape Measure
Cinta métrica
Ruban à mesurer
Keyhole Saw
Sierra de punta
Scie à guichet
Thermometer
Termómetro
Thermomètre
Strap Wrench
Llave de correa
Clé à courroie
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité à base
de silicone (à polymérisation

Plumbers Tape
Cinta Selladora
Para Rosca
Ruban de plomberie
Pliers
Pinzas
de punta
Pince
Long-nose Pliers
Pinzas de punta
Pince à long bec

Llave hexagonal
Clé hexagonale
Thread Sealant
Sellador de rosca
Produit d’étanchéité
pour joints filetés
Pencil
Lápiz
Crayon
Drill
Taladro
Perceuse
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894

31.855.715.1800
3. Las condiciones de entrada calibradas de fábrica son:
Presión de agua caliente y fría = 45 psi (3.2kg/cm²)
Temperatura del suministro de agua caliente = 145ºF
(63ºC)Temperatura del suministro de agua fría = 64ºF
(18ºC)
3. Les conditions d'entrée calibrées en usine sont :
Pression d'eau chaude et froide = 45 psi (3,2 kg/cm²)
Température d'alimentation en eau chaude = 145ºF
(63ºC)
Température d'alimentation en eau froide = 64ºF (18ºC)

factory calibration, it may be necessary to re-calibrate
the valve after installation. The installer must check

adjust the valve as needed according to the
instructions.
Caution:
4. Si las condiciones de entrada difieren de las usadas
durante la calibración de fábrica, puede ser necesario
recalbrar la válvula después de la instalación. El instalador
debe comprobar la temperatura del flujo mezclado
después de la instalación y ajustar la válvula según sea
necesario de acuerdo a las instrucciones.
Precaución: El calor excesivo puede dañar la unidad de la
válvula.
4. Si les conditions d'entrée diffèrent de celles utilisées
lors de l'étalonnage en usine, il peut être nécessaire de
réétalonner la vanne après l'installation. L'installateur doit
vérifier la température du débit mélangé après
l'installation et régler la vanne au besoin conformément
aux instructions.
Attention : Une chaleur excessive peut endommager
l'unité de soupape.
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
BEFORE INSTALLATION
ANTES DE LA INSTALACIÓN
AVANT L'INSTALLATION
THERMOSTATIC VALVE
VÁLVULA TERMOSTÁTICA
VANNE THERMOSTATIQUE
1. The valve and accessories installer must be a

custom shower products.
1. El instalador de la válvula y accesorios debe ser un
plomero profesional que tenga experiencia en instalación
de productos de regadera.
1. L'installateur de vannes et d'accessoires doit être un
plombier professionnel expérimenté dans l'installation de
produits de douche personnalisés.


positioned so the outlet water temperature does not

2. La válvula está calibrada a 104˚F (40˚c) en la posición del
primer tope y el tope límite de temperatura máxima está
posicionado de modo que la temperatura del agua de
salida no exceda 120˚F (49˚c).
2. La vanne est calibrée à 104 ˚F (40 ˚c) à la première
position d'arrêt et la butée de limite de température
maximale est positionnée de manière à ce que la
température de l'eau de sortie ne dépasse pas 120 ˚F (49
˚c).
3. Factory calibrated inlet conditions are:
Hot and cold water pressure =45psi (3.2kg/cm²)
Hot water supply temperature = 145ºF (63ºC)
Cold water supply temperature = 64ºF (18ºC)

41.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
1/2-14NPT
2-3/4”(70mm)
1/2-14NPT
2"”(52mm)
5-1/2"(140mm)
3-3/4"(95.5mm)
7/8"(23mm)
1-5/8"(41.5mm)
1/2-14NPT
5-1/2"(140mm)
2-1/8"(54mm)
2-1/2"(65mm)
1/2-14NPT
3/4-14NPT
3-1/8"(80mm)
3/4-14NPT
2"(52mm)
5-1/2"(140mm)
3-3/4"(96mm)
7/8"(23mm)
1-5/8"(42mm)
3/4-14NPT
6-1/8"(156mm)
2-1/8"(54mm)
2-1/2"(65.5mm)
3/4-14NPT
supply pipe
tubo de
suministro
44”
mm)

mm)

piso
wall
pared
32”
mm)
cold
fría
hot
caliente
rough-in dimensions
dimensiones de las
instalaciones ocultas

51.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
INSTALLATION
INSTALACIÓN
INSTALLATION
3. The plaster guard is used as the installation guide for


3. La guarda de la masilla se usa como guía de instalación
para la válvula, la guarda de la masilla debe quedar al ras
con la pared acabada una vez que la válvula esté
instalada.
3. Le garde-plâtre est utilisé comme guide d'installation
pour la vanne, le garde-plâtre doit être au ras du mur fini
une fois la vanne installée.

thoroughly before installation.
1. Cierre el suministro principal de agua. Drene
completamente todas las tuberías antes de la
instalación.
1. Fermez l'alimentation principale en eau. Rincez
soigneusement tous les tuyaux avant l'installation.
2. Connect the hot water supply to the left inlet of the
valve (hot marked with H) and cold supply to the right
inlet (cold marked C).
2. Conecte la alimentación de agua caliente a la entrada
izquierda de la válvula (marcada con H) y la alimentación
de agua fría a la entrada derecha (marcada con C).
2. Connectez l'alimentation en eau chaude à l'entrée
gauche de la vanne (chaud marqué par H) et
l'alimentation froide à l'entrée droite (froid marqué C).
4. Recommended valve depth is 1-5/8” min to 2-3/8”
rom the center of the valve twall as
shown.
Note: The distance from the valve to the tub spout-
stub out should be between 8” and 18”.
4. La produndidad recomendada de la válvula es de 4,12
cm mínimo a 6,03 cm máximo, entre el centro de la
válvulay la pared terminada, como se muestra.
Nota: La distancia desde la válvula hasta el caño sobresa-
liente de la bañera debe ser de 8” a 18” (20.3 cm a 45.7
cm).
4. La plage de profondeur recommandée pour le robinet
se situe entre 4,1 cm et 6 cm (1-5/8 et 2-3/8 po) depuis
le centre du robinet jusqu’au mur fini, comme illustré.
Remarque : La distance entre le robinet et le bout du bec
de baignoire qui ressort doit être entre 18 cm et 45,7 cm
(8 et 18 po).
wall
pared

piso
1-5/8” to 2-3/8”
4,12 cm a 6,03 cm

61.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
BEFORE INSTALLATION
ANTES DE LA INSTALACIÓN
AVANT L'INSTALLATION
DIVERTER VALVE
VÁLVULA DE DESVÍO
VANNE DE DÉRIVATION
1. Do not apply direct heat to the transfer valve body.

compo-nents and plastic guard.
1. No aplique calor directo al cuerpo de la válvula de
transferencia. El calor excesivo dañará los componentes de
plástico de la válvula y la guarda de plástico.
1. N’appliquez pas de chaleur directe sur le corps de la
vanne de transfert. Une chaleur excessive peut
endom-mager les composants en plastique de la vanne et
la protection en plastique.
2. Do not remove the plaster guard from the transfer
valve until instructed to do so.
2. No retire la guarda de masilla de la válvula de
transferencia hasta que se le indique hacerlo.
2. Ne retirez pas la protection de plâtre de la vanne de
transfert avant d’en avoir reçu l’instruction.

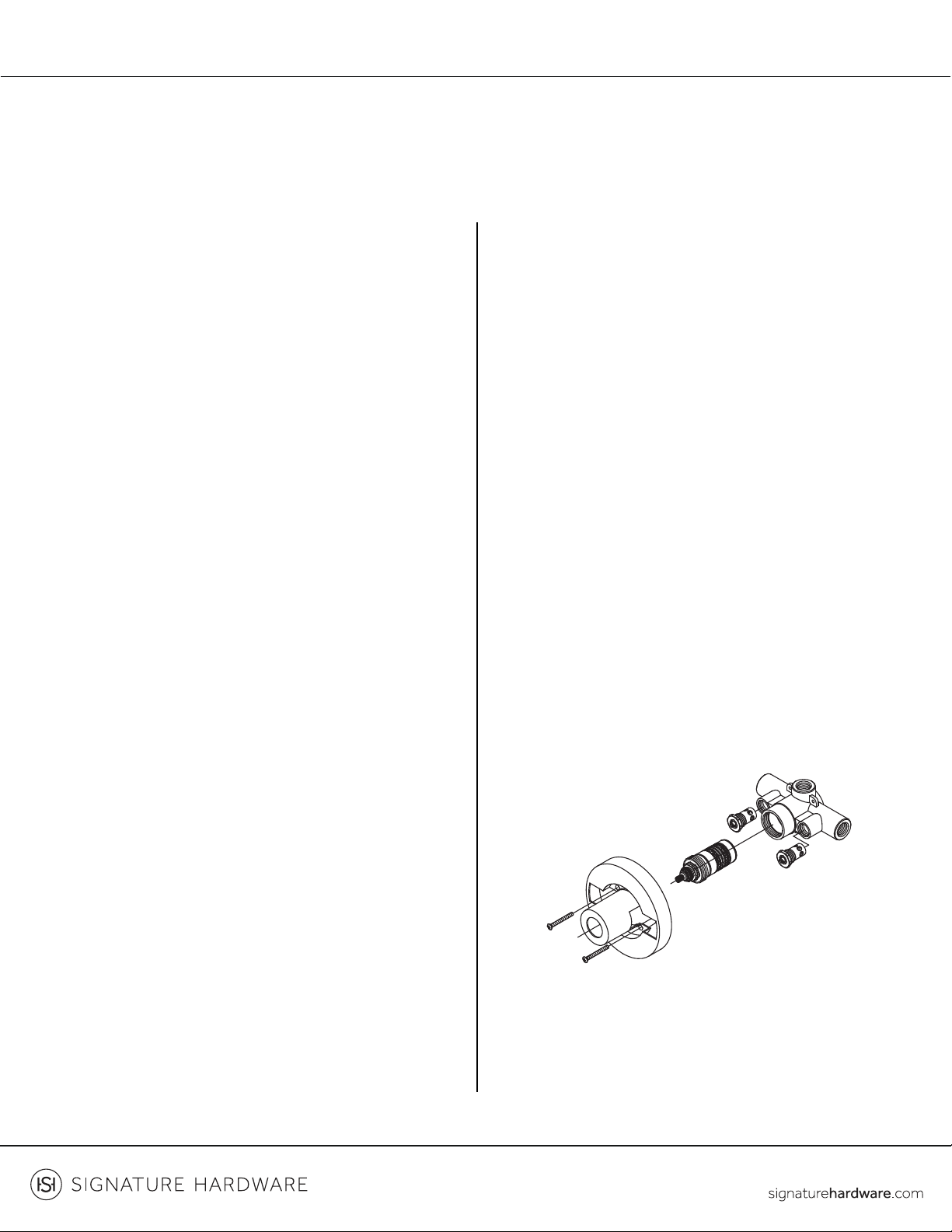

3. For installation, the transfer valve is aligned with the
thermostatic and volume control valve.
3. Para instalar, la válvula de transferencia se alinea con la
válvula de control termostática y de volumen.
3. Pour l’installation, la vanne de transfert est alignée avec
le robinet thermostatique et la vanne de réglage du
volume.
10”
254mm
40”
1016mm
out
fuera
in
dentro
cold
fría
rough-in dimensions
dimensiones de las
instalaciones ocultas
hot
caliente
wall
pared
plastic plate
placa plástica
supply pipe
tubo de
suministro

piso
38”
965mm

71.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
INSTALLATION
INSTALACIÓN
INSTALLATION

thoroughly before installation.
1. Cierre la alimentación principal de agua.
1. Coupez l’alimentation en eau principale. Vidangez
soigneusement tous les tuyaux avant installa-tion.
2. Recommended valve depth is 1-5/8” min to 2-3/8”

The distance from the supply valve center to the
transfer valve must be minimum of 16” (400mm).
2. La profundidad recomendada para la válvula es de
1-5/8” mín. a 2-3/8” máx desde el centro de la válvula
hasta la pared terminada. La distancia desde el centro de
la válvula de suministro hasta la válvula de transferencia
debe ser de un mínimo de 16" (400 mm).
2. La profondeur recommandée pour le robinet se situe
entre 41 et 60 mm (1-5/8 et 2-3/8 po) depuis le centre
du robinet jusqu’au mur fini, comme illustré. La distance
entre le centre de la vanne d’alimentation et la vanne de
transfert doit être d’au moins 400 mm (16 po).
10"
(254mm)
3. In the wall, make a minimum hole of 4” diameter for
the transfer valve installation. Secure valve to wood
blocking.
3. Haga un orificio mínimo de 4 pulgadas de diámetro en
la pared, para la instalación de la válvula de transferencia.
Asegure la válvula al bloque de madera.
3. Dans le mur, percez un trou de 10 cm (4 po) minimum
pour l’installation de la vanne de transfert. Attachez la
vanne sur les blocs de bois.
4. Apply thread sealant to inlet port threads and
connect the water supply to the transfer valve inlet.
4. Aplique sellador de rosca a las roscas del puerto de
entrada y conecte el suministro de agua a la entrada de
la válvula de transferencia.
4. Appliquez du produit d’étanchéité sur le filetage de
l’orifice d’entrée et raccordez l’alimentation en eau à
l’entrée de la vanne de transfert.
thread sealant
sellador de rosca
Produit d’étanchéité
pour joints filetés

81.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
5. The plaster guard is used as the installation guide


5. La guarda de masilla se usa como guía de instalación
para la válvula. La guarda de masilla debe estar al ras con
la pared acabada una vez que esté instalada la válvula de
transferencia.
5. La protection de plâtre est utilisée comme guide pour
l’installation de la vanne. La protection de plâtre doit être
à fleur du mur fini une fois la vanne de transfert installée.
6. Connect the inlet of the transfer valve with theout-
let of the supply valve in the 1/2” or 3/4” pipe or tube,
using the inlet and outlet arrows as a guide.
6. Conecte la entrada de la válvula de transferencia con la
salida de la válvula de suministro en el tubo o caño de 1/2
pulgada o 3/4 de pulgada, usando las flechas de entrada
y salida como guía.
6. Raccordez l’entrée de la vanne de transfert sur la
sortie de la vanne d’alimentation dans le tuyau ou tube
de 13 ou 19 mm (1/2 ou 3/4 po), en utilisant les flèches
d’entrée et de sortie comme guides.
7. Remove and discard the plaster guard.
7. Retire y deseche la guarda de masilla.
7. Retirez et jetez la protection en plastique.
OUTLET CONNECTIONS
CONEXIONES DE SALIDA
RACCORD DES SORTIES
1. There are 3 outlets on the transfer valve, providing 3
separate connections. Each outlet will connect
ture, for eample, showerhead, hand
shower and the tub spout.
1. Existen 3 salidas en la válvula de transferencia que
ofrecen 3 conexiones separadas. Cada salida conectará
un accesorio final, porejemplo, cabezal de la ducha,
ducha de mano y la boquilla de la bañera.
1. Il y a 3 sorties sur la vanne de transfert, fournissant 3
connexions séparées. Chaque sortie connectera un
accessoire d'extrémité, par exemple, une pomme de
douche, une douchette et le bec de la baignoire.
2. The outlet sequence will start from the top, the
right and then the left.
Note: Do not block the outlet, if any outlet isn’t to be
used. The outlet should be plumbed into the line of
one of other outlets. This transfer valve is notintended
to be used as a shutvalve. Damage to the shower
system may result if the valve is used as a shut-o�
valve.
2. La secuencia de salida se iniciará desde arriba, la
derecha y, luego, la izquierda.
Nota: no bloquee la salida si alguna de ellas no se va a
utilizar. La salida se debería conectar a la tubería de una
de las otras salidas. Esta válvula de transferencia no se
puede utilizarcomo una válvula de interrupción. Si se
utiliza como válvula de interrupción, se puede causar
daño al sistema de la ducha.

91.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
2. La séquence de sortie commencera par le haut, la
droite puis la gauche.
Remarque : Ne bloquez pas la prise si une prise n'est pas
utilisée. La sortie doit être raccordée à la ligne de l'une
des autres sorties. Cette vanne de transfert n'est pas
destinée à être utilisée comme vanne d'arrêt. Le
système de douche peut être endommagé si la vanne
est utilisée comme vanne d'arrêt.
3. After outlets have been installed turn on the water
supply to the transfer valve and check for leaks. Then
turn the w
3. Después de que se han instalado todas las salidas, abra
el suministro de agua para la válvula de transferencia y
revise si hay fugas. Luego, vuelva a cerrar el agua.
3. Une fois les sorties installées, ouvrez l'alimentation en
eau de la vanne de transfert et vérifiez s'il y a des fuites.
Ensuite, fermez à nouveau l'eau.
VOLUME CONTROL VALVE
VÁLVULA DE CONTROL DE VOLUMEN
VALVE DE CONTRÔLE DE VOLUME
1. Recommended valve depth is 1-5/8” min to 2-3/8”

shown.
1. La produndidad recomendada de la válvula es de 4,12
cm mínimo a 6,03 cm máximo, entre el centro de la
válvula y la pared terminada, como se muestra.
1. La plage de profondeur recommandée pour le robinet
se situe entre 4,1 cm et 6 cm (1-5/8 et 2-3/8 po) depuis
le centre du robinet jusqu’au mur fini, comme illustré.
wall
pared
1-5/8” to 2-3/8”
41.2 mm a 60.3 mm

piso

10 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894



2. Coloca la extensión del vástago de latón y la manija en
el cuerpo de la válvula y gira la manija a la posición on/o�.
Retira la extensión del vástago de latón y la manija.
2. Placer l’extension de tige en laiton et la poignée sur le
corps du robinet et tourner la poignée en position
complètement fermée. Retirer l’extension de tige en
laiton et la poignée.
3. Screw nut onto threaded section of valve body.In-

screw.
3. Atornilla la tuerca en la sección roscada del cuerpode
la válvula. Coloca la extensión del vástago de latón en el
cuerpo de la válvula. Aprieta el tornillo.
3. Visser l’écrou sur la section filetée du corps du robinet.
Insérer l’extension de tige en laiton dans le corps du
robinet. Serrer la vis.
outlet 1
salida 1
cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
hot inlet
entrada caliente
outlet 1
salida 1
hot inlet
entrada caliente
cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
nut
tuerca
screw
tornillo

extensión del tallo

11 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
escutcheon
placa decorativa
hole
orificio
handle seat
base de la manija
4. Position escutcheon on valve body with drainhole at
-
sion and tighten handle seat.
4. Coloca la placa decorativa en el cuerpo de la válvula
con el orificio de drenaje en la base. Coloca la manija en la
extensión del vástago de latón y aprieta el asiento de la
manija.
4. Placer la rosace sur le corps du robinet avec le trou
d’évacuation au fond. Placer la poignée sur l’extension de
tige en laiton et serrer le support de la poignée.
TRIM INSTALLATION
INSTALACIÓN DE MOLDURAS
POSE DE LA GARNITURE
1. Align the black mark on the stem with the black mark
on the cartridge body, then put on the brass stem
etension (1) with the large groove upright in the 12
o'clock position. Tighten screw (2).
Note: Large groove must be in the 12 o'clock position
while the black marks on the stem and cartridge body
are aligned.
1. Alinea la marca negra del vástago con la marca negra
del cuerpo del cartucho ycoloca la extensión de latón del
vástago (1) con la ranura grande hacia arriba en la
posición 12 en punto. Aprieta el tornillo (2).
Nota: La ranura grande tiene que estar en la posición
12en puntoy las marcas negras del vástago ydel cuerpo
del cartucho, alineadas.
1. Aligner le repère noir de la tige avec le repère noir du
corps de la cartouche, puis mettre en place la rallonge de
manœuvre en cuivre (1) avec la grande rainure vers le
haut en position 12 heures. Serrer la vis (2).
Remarque : la grande rainure doit se trouver en position
12 heures alors que les marques noires sur la tige et le
corps de la cartouche sont alignées.
outlet 1
salida 1
outlet 2
salida 2
outlet 3
salida 3
cold inlet
entrada fría
stem
vástago
large groove
ranura grande
hot inlet
entrada caliente
1
2

12 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894

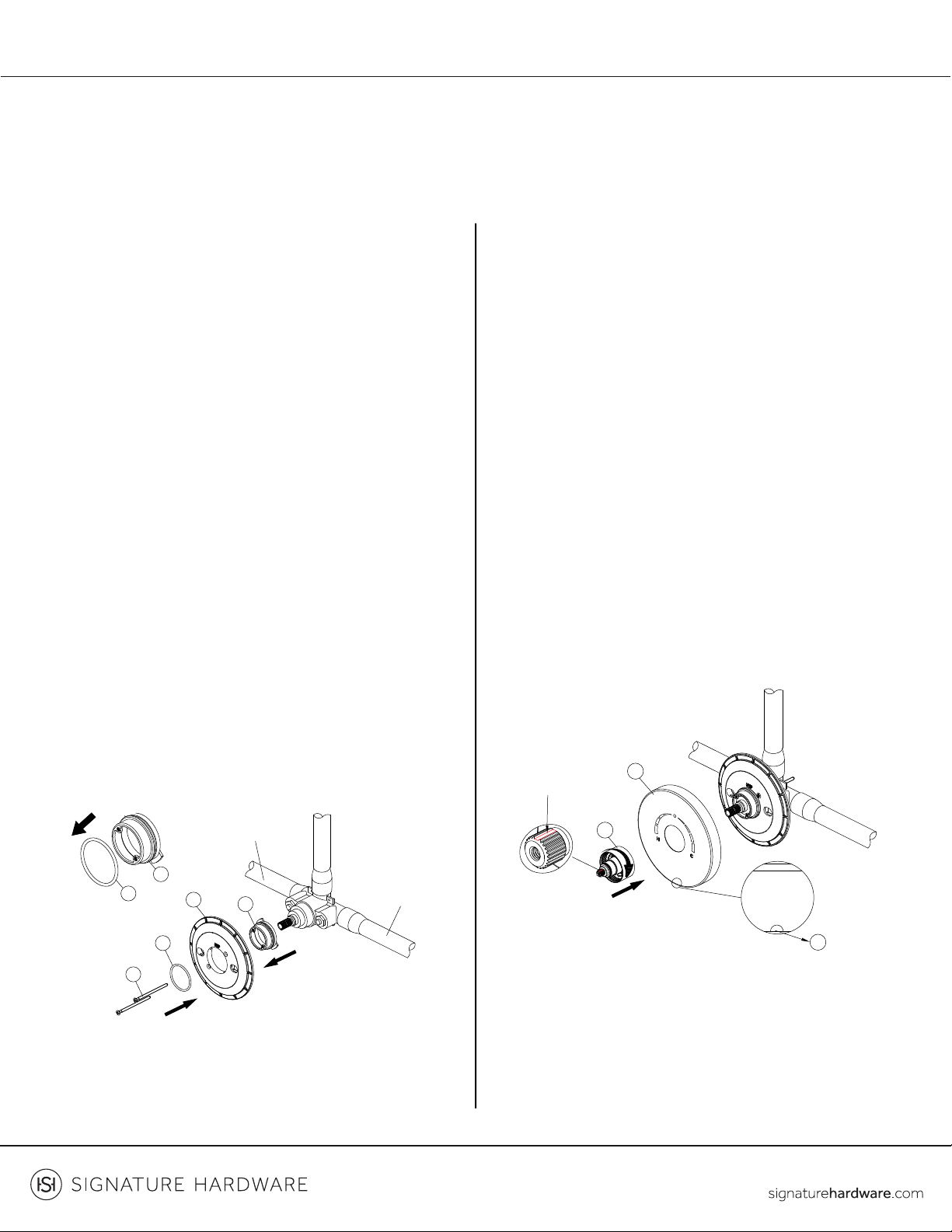

2. Remove the o-ring (1) frtted joint (2). Put the
tted joint (2) through installation plate (4) and secure
with o-ring (1). Then put the long screws (3) through
installation plate (4) and tighten on the valve under-
body.
Note: Make sure the "UP" marking on the installation
plate is in the 12 o'clock position.
2. Quitar el aro tórico (1) de la junta ajustada (2). Colocar
la junta ajustada (2) a través de la placa de instalación (4) y
asegurar con el aro tórico (1). Enseguida insertar los
tornillos largos (3) a través de la placa de instalación (4) y
apretarlos bien en la estructura de laválvula.
Nota: Asegura que la marca “UP” (hacia arriba) de la placa
de instalación esté en la posición 12 en punto.
2. Retirer le joint torique (1) du joint ajusté (2). Passer le
joint ajusté (2) dans la plaque d’installation (4) et le fixer
avec le joint torique (1). Passer ensuite les vis longues (3)
dans la plaque d’installation (4) et les serrer sur le corps
de la vanne.
Remarque : s’assurer que la marque « UP » (vers le haut)
de la plaque d’installation est en position 12 heures.
cold inlet
entrada fría
hot inlet
entrada caliente
3
4
1
2
1
2
3
1
2
large groove
ranura grande
3. Position escutcheon (1) on installation plate with
drain hole (2) at the bottom. Place handle base
assembly onto the brass stem etension. The large
groove on the brass stem etension will help to locate
the correct position. Tighten handle base (3) with the
large groove upright in the 12 o'clock position.
3. Coloca la placa decorativa (1) en la placa de instalación
con el orificio de drenaje (2) en la base. Coloca la base de
la manija sobre la extensión de latón del vástago. La
ranura grande de la extensión de latón delvástago te
ayudará a localizar la posición correcta. Ajusta la base de
la manija (3) con la ranura grande hacia arriba en la
posición de 12 en punto.
3. Placer la rosace (1) sur la plaque d’installation alors que
le trou du drain (2) est au fond. Placer la base de la
poignée sur la rallonge de manœuvre en cuivre. La
grande rainure sur la rallonge de manœuvre en cuivre
aidera à trouver la bonne position. Serrer la base de la
poignée (3) avec la grande rainure vers le haut en
position 12 heures.

13 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894

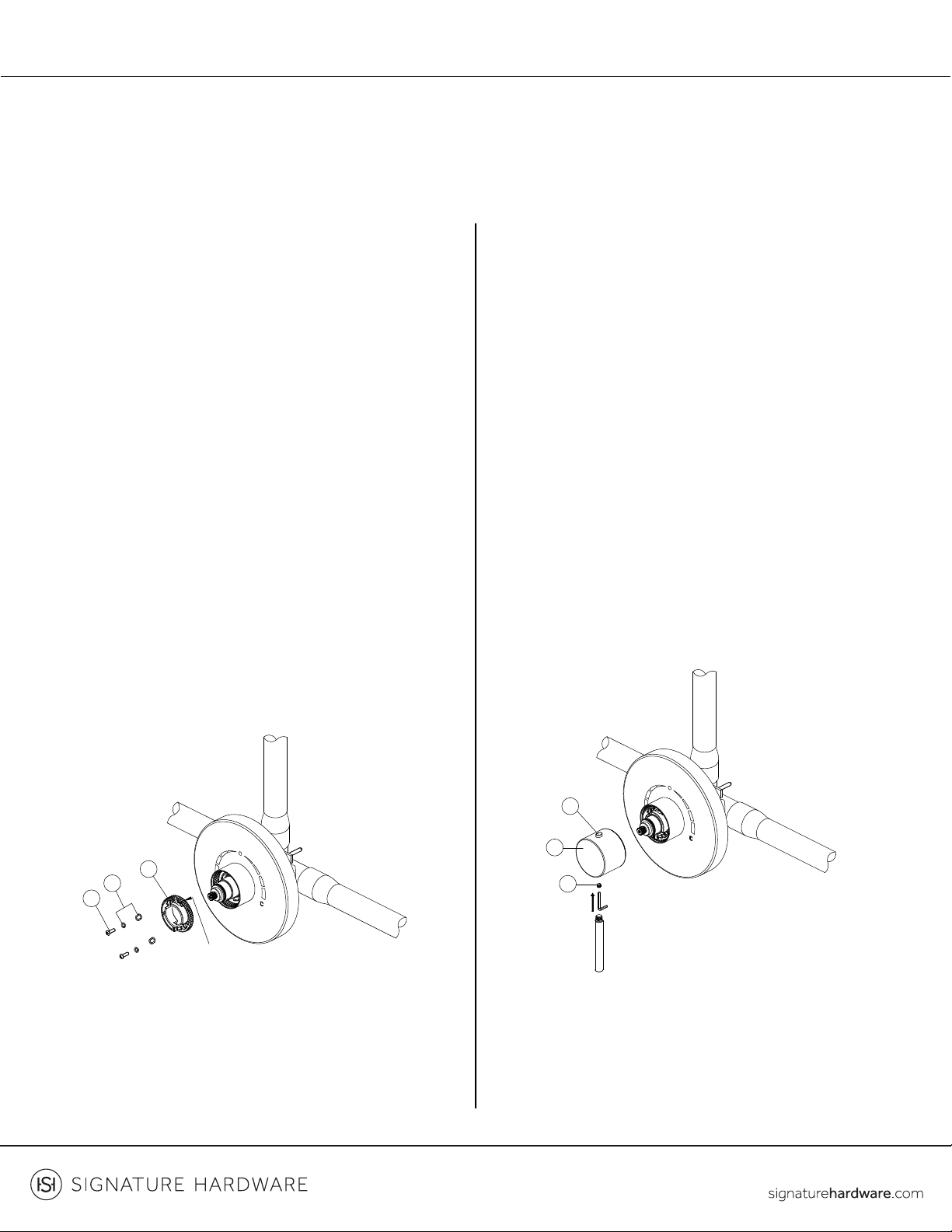

4. Install the thermostatic locator (1) on the handle
base making sure that the "UP" marking is at 12 o'clock
position. Secure with washers (2) and screws (3).
Note: Failure to install the thermostatic locator can
damage the cartridge, resulting in inability to control
water temperature.
4. Instala el localizador termostático (1) en la base de la
manija asegurando que la marca “UP” (hacia arriba) esté
en la posición 12 en punto. Asegura con arandelas (2) y
tornillos (3).
Nota: Si no se instala el localizadortermostático el
cartucho puede dañarse y no se podrá controlar latem-
peratura del agua.
4. Installer le localisateur thermostatique (1) de la
poignée en s’assurant que la marque « UP » (vers le haut)
est en position 12 heures. Fixer avec des rondelles (2) et
des vis (3).
Remarque : si le localisateur thermostatique n’est pas
installé, il y a un risque d’endommager la cartouche et de
ne plus pouvoir contrôler la température de l’eau.
1
2
3
UP marking
“UP” (hacia arriba)
5. Install the handle assembly (1) on the handle base
and tighten set screw (2) with allen wrench (He
2.5mm) provided. Button (3) should be in the 12
o'clock position. If you want to get hotter water, you
can press the button (3) and turn handle counter-
clockwise to adjust the temperature.
5. Instala el conjunto de la manija (1) en su base y aprieta
el tornillo de fijación (2) con la llave Allen (Hexagonal: 2.5
mm) incluida. El botón (3) debe estar en la posición 12 en
punto. Si deseas agua más caliente, puedes oprimir el
botón (3) y girar la manija hacia la izquierda para a justar la
temperatura.
5. Installer l’ensemble de la poignée (1) sur la base de la
poignée et serrer la vis de calage (2) avec une clé Allen
(Hex : 2,5 mm (2/3 po)) fournie. Le bouton (3) doit être
en position 12 heures. Pour obtenir de l’eau plus chaude,
appuyer sur le bouton (3) et tourner la poignée dans le
sens inverse des aiguilles d’une montre pour régler la
température.
1
2
3

14 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
5. Clean the screens and rinse with water, or replace
with a new cartridge.
5. Limpie las pantallas y enjuague con agua, o reemplace
con un nuevo cartucho.
5. Nettoyez les grilles et rincez-les à l'eau ou
remplacez-les par une nouvelle cartouche.
6. Reassemble the valve by reversing these
instructions.
6. Reensamble la válvula invirtiendo estas instrucciones.
6. Remontez la vanne en inversant ces instructions.
3. Remove the handle.
3. Desmonte el maneral.
3. Retirez la poignée.
4. Unscrew the cartridge by wrench by turning
counterclockwise using adjustable wrench.
4. Desenrosque el cartucho con una llave ajustable
girando hacia la izquierda.
4. Dévissez la cartouche à l'aide d'une clé en tournant
dans le sens inverse des aiguilles d'une montre à l'aide
d'une clé à molette.
1. This thermostatic valve has screens to prevent dirt
from damaging the valve. Clogged screens can cause

by the valve.
1. Esta válvula termostática tiene cedazos para evitar
que la suciedad dañe la válvula. Los cedazos obstruidos
pueden causar un flujo reducido y mezcla ineficiente de
temperatura por la válvula.
1. Cette vanne thermostatique a des écrans pour
empêcher la saleté d'endommager la vanne. Des écrans
obstrués peuvent entraîner un débit réduit et un
mélange de température inefficace
par la vanne.

at the two check stop valve.
2. Cierre la alimentación de agua apretando los dos
tornillos en los topes de no retorno.
2. Fermez l'arrivée d'eau en serrant les deux vis aux deux
clapets anti-retour.
REMOVAL OF CARTRIDGE
FOR MAINTENANCE
MANTENIMIENTO DE DESMONTAJE
DE CAMBIO DE CARTUCHO
RETRAIT DE LA CARTOUCHE POUR
LA MAINTENANCE

15 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
TRIM INSTALLATION
INSTALACIÓN DE MOLDURAS
POSE DE LA GARNITURE

body. Position handle to align with outlet 1. Remove

1. Coloque la extensión del tallo y la manija de bronce en
el cuerpo de la válvula. Posicione la manija para que esté
alineada con la toma 1. Retire la extensión del tallo y la
manija de bronce.
1. Installer l’extension de tige en laiton et la poignée sur le
corps du robinet. Positionner la poignée pour l’aligner
avec la sortie 1. Retirer l’extension de tige en laiton et la
poignée.
outlet 1
salida 1
cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
hot inlet
entrada caliente
2. Screw nut onto threaded section of valve body.

Tighten screw.
2. Atornilla la tuerca en la sección roscada del cuerpode
la válvula. Coloca la extensión del vástago de latón en el
cuerpo de la válvula. Aprieta el tornillo.
2. Visser l’écrou sur la section filetée du corps du robinet.
Installer la rallonge de manœuvre en cuivre sur le corps
du robinet. Serrer la vis.
outlet 1
salida 1
hot inlet
entrada caliente cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
nut
tuerca
screw
tornillo

extensión del tallo
DIVERTER VALVE
VÁLVULA DE DESVÍO
VANNE DE DÉRIVATION

16 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
outlet 3
salida 3
outlet 1
salida 1
outlet 2
salida 2
escutcheon
placa decorativa
hole
orificio
handle seat
base de la manija
3. Position escutcheon on valve body with drain hole at
the bottom. Place handle onto the brass stem

3. Coloca la placa decorativa en el cuerpo de la válvula
con el orificio de drenaje en la base. Coloca la manija en la
extensión del vástago de latón y aprieta el asiento de la
manija.
3. Placer la rosace sur le corps du robinet avec le trou
d’évacuation au fond. Placer la poignée sur l’extension de
tige en laiton et serrer le support de la poignée.
4. Adjust handle position to controwing pattern.
Other position settings may or may not be used
depending on the type of transfer cartridge
purchased.
4. Ajusta la posición de la manija para controlar el patrón
de fluido. Pueden usarse o no otras configuraciones de
posición dependiendo del tipo de cartucho de transfer-
encia comprado.
4. Ajuster la position de la poignée pour contrôler le
débit. D’autres paramètres de position peuvent être
utilisés ou non en fonction du type de cartouche de
transfert acheté.


flujo de agua salida 1 & 2

flujo de agua salida 2
rom outlet 1
flujo de agua salida 1


flujo de agua salida 3

flujo de agua salida 1 & 3

flujo de agua salida 2 & 3

17 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
4. Place the cartridge into the transfer valve body and
ensure the seals are in the correct position.
4. Coloque el cartucho dentro del cuerpo de la válvula de
transferencia y asegúrese de que los sellos estén en la
posición correcta.
4. Placez la cartouche dans le corps de la vanne de
transfert et assurez-vous que les joints sont dans la
bonne position.
5. Position the pins correctly and match the body
position holes ty.
5. Coloque los pasadores en la posición correcta e iguale
los orificios de posición del cuerpo para ajustarlos con
seguridad.
5. Positionnez les goupilles correctement et faites
correspondre les trous de position du corps pour
s'adapter en toute sécurité.
1. Remove the face place, handle, and housing.
1. Retire la placa del frente, la manija y la carcasa.
1. Retirez la plaque frontale, la poignée et le boîtier.
2. Release the top cover with wrench in counterclock-
wise direction.
2. Libere la cubierta superiorcon una llave girando hacia
la izquierda.
2. Enlevez le couvercle supérieur à l’aide d’une clé dans le
sens antihoraire.
3. Grasp the cartridge stem and pull out the cartridge,
making note of correct position for seal.
3. Agarre la cánula del cartucho y extráigala del cartucho,
fijándose en la posición correcta para sellar.
3. Saisissez la tige de la cartouche et retirez la
cartouche, en notant la position correcte du joint.
REMOVAL OF CARTRIDGE
FOR MAINTENANCE
MANTENIMIENTO DE DESMONTAJE
DE CAMBIO DE CARTUCHO
RETRAIT DE LA CARTOUCHE POUR
LA MAINTENANCE

18 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
6. Reassemble the top cover to the transfer valve by
turning it clockwise until hand tight. Then turn
additional 1/2 turn with a wrench.
Note: Make sure the handle stem is positioned
correctly.
6. Vuelva a colocar la cubierta superiora la válvula de
transferencia, girándola hacia la derecha hasta que
quede apretada manualmente. Luego dé 1/2 giro
adicional con una llave.
Nota: asegúrese que el vástago de la manija esté en la
posición correcta.
6. Remontez le couvercle supérieur sur la vanne de
transfert en le tournant dans le sens des aiguilles d'une
montre jusqu'à ce qu'il soit serré à la main. Tourner
ensuite d'1/2 tour supplémentaire à l'aide d'une clé.
Remarque : Assurez-vous que la tige de la poignée est
correctement positionnée.
COMPONENT INSTALLATION
INSTALACIÓN DE COMPONENTES
INSTALLATION DES COMPOSANTS

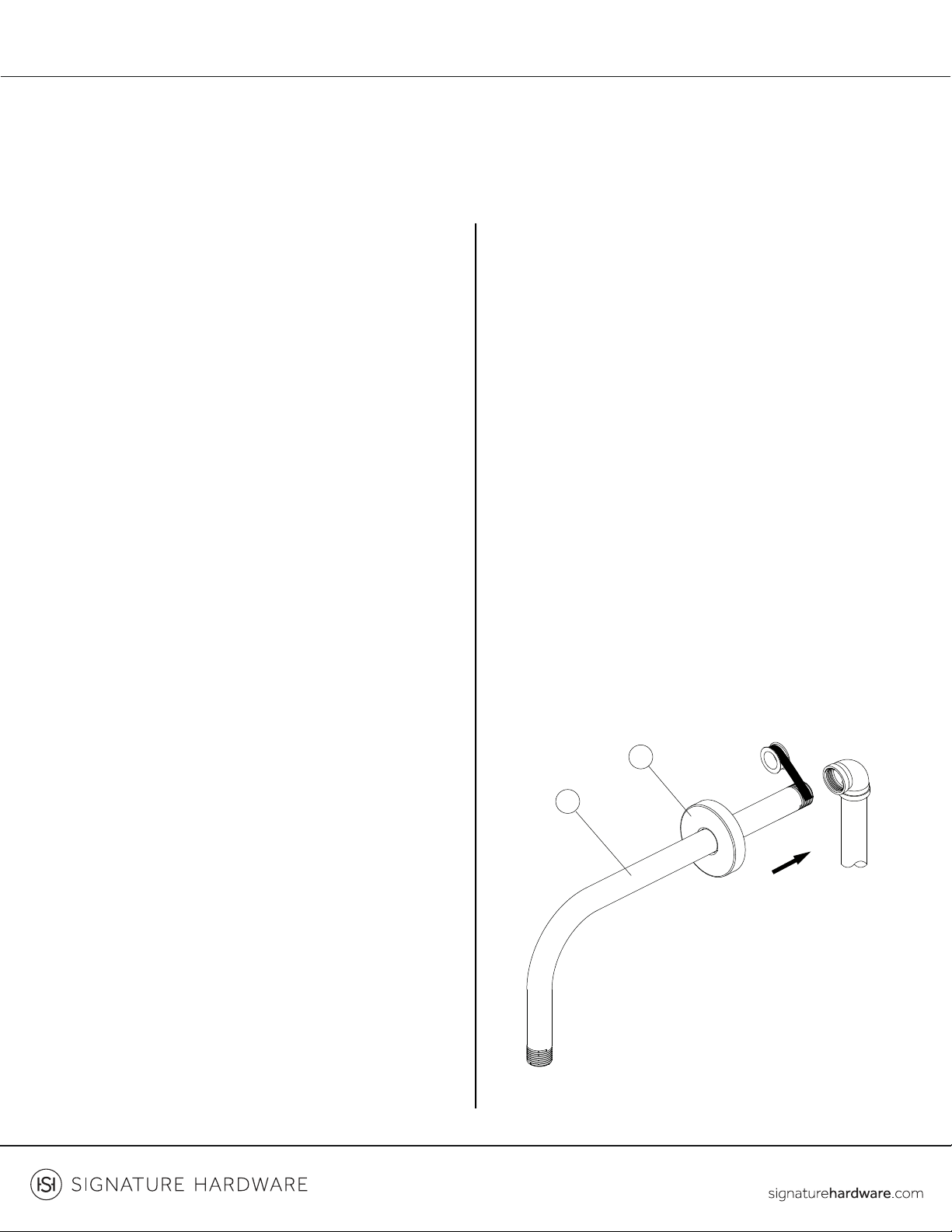

1.Insert the long end of the shower arm (2) through

the long end of the shower arm (2) in a clockwise
direction, as shown. Screw long end of the shower arm
into pipe elbow inside the wall.
1.Inserta el extremo largo del brazo de la ducha (2) a
través de la brida (1) y coloca cinta selladora para roscas
alrededor del extremo largo delbrazo de la ducha (2) en
el sentido de las manecillas del reloj, tal como se muestra
en el diagrama. Atornilla el extremo largo del brazo de la
ducha al codo de la tubería que está dentro de la pared.
1.Insérez l’extrémité longue du bras de douche (2) dans
la bride (1), et enroulez le ruban d’étanchéité pour joints
filetés autour de l’extrémité longue du bras de douche (2)
dans le sens des aiguilles d’une montre comme illustré.
Fixez l'extrémité allongée du bras de douche au coude
de tuyau dans le mur.
1
2

19 1.855.715.1800
3. Wrap plumbers’ tape around the water supply. Wrap
several times for a good seal.
3. Coloque la cinta de plomería alrededor del suministro
de agua. Envuélvelo varias veces para lograr un sellado
seguro.
3. Enrouler du ruban de plomberie autour de
l’alimentation en eau. Faire plusieurs tours pour assurer
une bonne étanchéité.
4. Install water supply elbow on the water supply.
4. Instale el codo en el suministro de agua.
4. Installer le coude d’alimentation en eau sur
l’alimentation en eau.

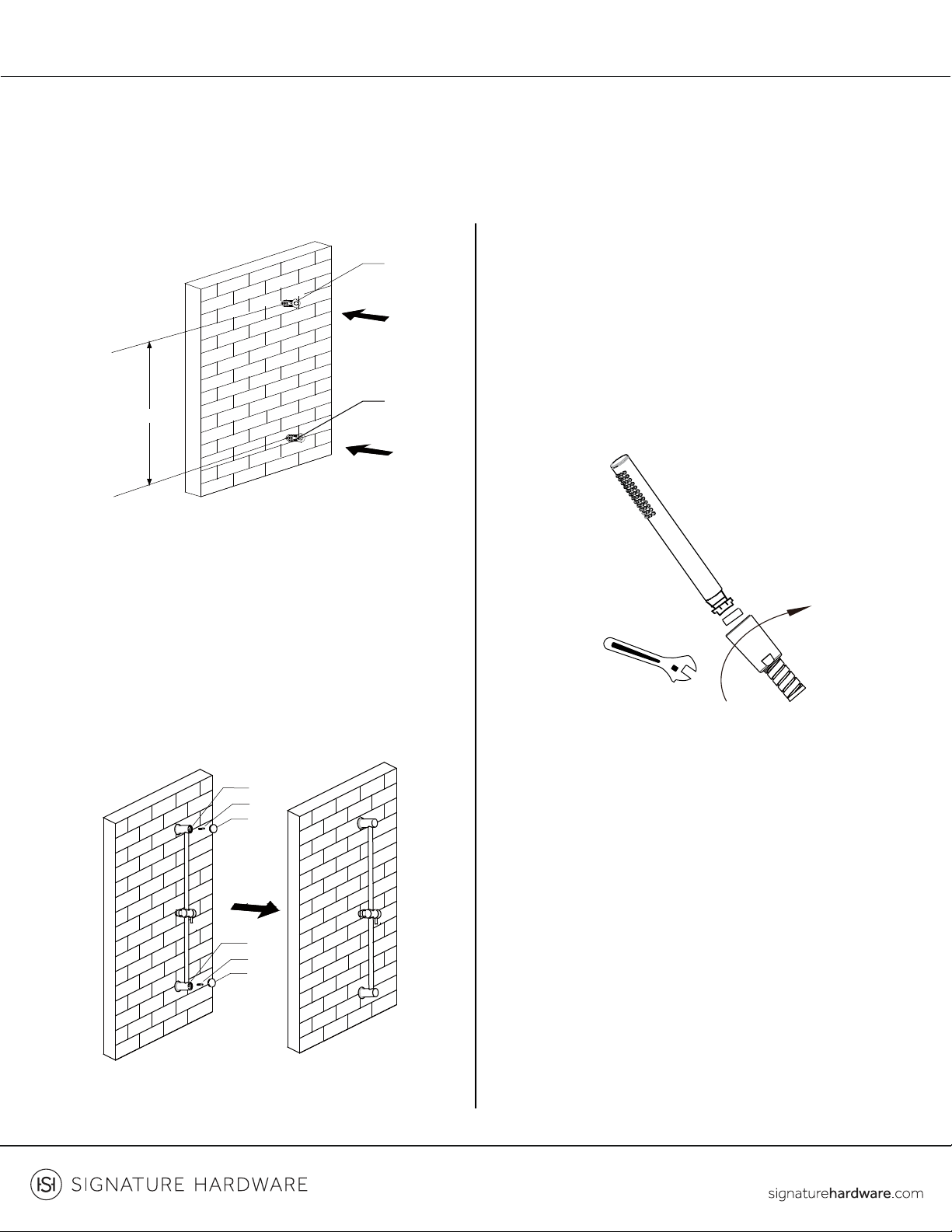

5. Using the drill make the holes in the wall as shown in
the following image.
Note: Before drilling, use a level to ensure proper
orientation and level placement. Insert the provided
plastic anchors into the holes (1).
5. Realice orificios en la pared con el taladro como se
muestra en la imagen siguiente.
Nota: Antes de perforar, use un nivel para garantizar la
orientación y el nivel de colocación adecuados. Inserte
los anclajes de plástico provistos en los orificios (1).
5. À l'aide de la perceuse, percez les trous dans le mur
comme indiqué sur l'image suivante.
Remarque : Avant de percer, utilisez un niveau pour
assurer une orientation et un positionnement corrects.
Insérez les chevilles en plastique fournies dans les trous
(1).
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
2. Install new shower head on shower arm. Thread the
ball onto the shower arm clockwise.
2. Instala el nuevo cabezal de ducha en el brazo de la
ducha. Enrosca la bola en el brazo de la ducha hacia la
derecha.
2. Installez une nouvelle pomme de douche sur le bras de
douche. Enfilez le boule sur le bras de douche dans le
sens des aiguilles d'une montre.

20 1.855.715.1800
HIBISCUS
THERMOSTATIC SHOWER SYSTEM AND HAND SHOWER
SISTEMA DE DUCHA TERMOSTÁTICA Y DUCHA DE MANO
SYSTÈME DE DOUCHE THERMOSTATIQUE ET DOUCHETTE À MAIN
SKU: 953894
7. Place washer into end of hose. Hand-tighten the
other end of the hose onto mounting bracket.
7. Coloque la arandela dentro del extremo de la
manguera. Ajuste manualmente el otro extremo de la
manguera sobre el soporte de montaje.
7. Placez la rondelle dans l'extrémité du tuyau. Serrez à la
main l'autre extrémité du tuyau sur le support de
montage.
CARE INSTRUCTIONS:
INSTRUCCIONES DE CUIDADO:
INSTRUCTIONS D’ENTRETIEN:


immediately. Do not use abrasive cleaners on the
product.
Para conservar el acabado del producto, aplique cera no
abrasiva. Cualquiera sea el tipo de limpiador que se utilice,
se debe enjuagar inmediatamente. No use limpiadores
abrasivos en el producto.
Pour préserver la finition du produit, appliquer une cire
non abrasive. Les produits nettoyants doivent être rincés
immédiatement. Ne pas utiliser de nettoyants abrasifs
sur le produit.
1
1
685+0.5mm
6. Position slide bar (2) over mounting hole and secure

cap (4).
6. Coloque la barra de desplazamiento (2) sobre el orificio
de montaje y fíjela con el material provisto (3) y cubra los
tornillos expuestos con tapones (4).
6. Positionnez la barre coulissante (2) sur le trou de
montage et fixez avec la quincaillerie fournie (3) couvrez
la vis exposée avec le capuchon (4).
2
3
4
2
3
4
