Siko MS500 User manual

118/18
MS500
Magnetsensor
Originalmontageanleitung Deutsch Seite2
Magnetic sensor
Translation of the Original Installation Instructions English page13

MS500
Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 4
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Montage Magnetband . . . . . . . . . . . . . . . . 6
4.3 Montage Magnetsensor . . . . . . . . . . . . . . . 8
4.4 Elektrische Installation . . . . . . . . . . . . . . . 9
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . 10
6 Fehlerbehandlung . . . . . . . . . . . . . . . . . . 10
7 Transport, Lagerung, Wartung und Entsorgung . . . . . . 10
8 Technische Daten . . . . . . . . . . . . . . . . . . 11

MS500
Dokumentation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-
gehörigen technischen Vorgaben.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
ms500" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Magnetsensor MS500 dient in Kombination mit dem Magnetband
MB500/1 der Ermittlung eines inkrementellen Positionswertes. Der Mag-
netsensor ist nur für die Verwendung im Industriebereich vorgesehen die
keinen besonderen elektrischen oder mechanischen Sicherheitsanforde-
rungen unterliegen.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Eigenmächtige Umbauten und Veränderungen an dem Magnetsensor
sind verboten.
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
4. Der Magnetsensor darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 8).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
GEFAHR
WARNUNG

MS500
Sicherheitshinweise Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
4
Gefährdungen, die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise, die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung wendet sich an das Projektierungs-, Inbetriebnahme-
und Montagepersonal von Anlagen- oder Maschinenherstellern, das
über besondere Kenntnisse innerhalb der Antriebstechnik verfügt. Die-
ser Personenkreis benötigt fundierte Kenntnisse über die notwendigen
Anschlüsse eines Magnetsensors und deren Integration in die komplette
Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Magnetsensor wer-
den durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Magnetsensor nicht in explosionsgefährdeten Zonen einsetzen.
VORSICHT
ACHTUNG
WARNUNG
GEFAHR

MS500
Identifikation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
5
Bewegliche Teile
Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-
dung durch Berühren von beweglichen Teile wie z. B. Sensor im Betrieb.
`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das interne Messsystem beeinflussen.
`Schützen Sie den Magnetsensor vor Einflüssen von Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. MS500-0023
Varianten-Nr.
Geräte-Typ
Das Magnetband ist durch eine fortlaufende Bedruckung identifizierbar.
z. B. MBxxxx GEK WT RP NNNNNN
Chargennummer
Referenzpunkt
Werksto-Trägerband
Genauigkeit
MB Typ
4 Installation
4.1 Mechanische Montage
Ausfall Magnetsensor
`IP-Schutzart bei Montage beachten (siehe Kapitel 8).
`Magnetsensor nicht selbst önen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
`Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder
Schutzschlauch vorsehen.
WARNUNG
VORSICHT
VORSICHT

MS500
Installation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
6
Verlust der Messwerte
`Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
Sensorabbildungen sind exemplarisch und gültig für alle Bauformen,
sofern nicht gesondert beschrieben.
4.2 Montage Magnetband
Externe Magnetfelder
Magnetisierung des Magnetbandes geht verloren. Insbesondere dürfen
keine Magnetfelder (z. B. Haftmagnete oder andere Dauermagnete) in
direkten Kontakt mit dem Magnetband geraten. In stromlosem Zustand
werden Bewegungen oder Verstellungen des Magnetsensors von der Fol-
geelektronik nicht erkannt und erfasst.
`Schützen Sie das Magnetband vor Einflüssen von Fremdmagneten.
Lösen Magnetbandverklebung
`Antiadhäsiven Fremdsubstanzen, wie Öl, Fett oder Staub, durch mög-
lichst rückstandsfrei verdunstende Reinigungsmittel entfernen. Geeig-
nete Reinigungsmittel sind unter anderem Ketone (Aceton) oder Alko-
hol, die z. B. von der Firma Loctite oder 3M als Schnellreiniger ange-
boten werden.
`Für eine optimale Verklebung müssen die Klebeflächen trocken sein
und es ist mit höchstmöglichem Anpressdruck zu verkleben.
`Verklebungstemperatur zwischen 20°C und 30°C in trockenen Räu-
men einhalten.
Verschlechterung Messgenauigkeit
`Magnetband plan zur Montageoberfläche beziehungsweise der mes-
senden Strecke montieren. Welligkeiten verschlechtern die Mess-
genauigkeit.
Länge Magnetband
`Aus technischen Gründen muss bei der Länge, gegenüber der Mess-
strecke, ein Zumaß von ≥47mm berücksichtigt werden.
Ist aufgrund unzureichender Befestigungsmöglichkeiten keine geeignete
Montage des Magnetbandes möglich, kann das Magnetband in die Profil-
schiene PS oder PS1 montiert werden. Diese ist als Zubehör lieferbar.
Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über
eine kurze Teilstrecke abgezogen werden um das Band zu fixieren. Darauf-
hin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge
die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus-
gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen-
det werden).
ACHTUNG
ACHTUNG
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG

MS500
Installation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
7

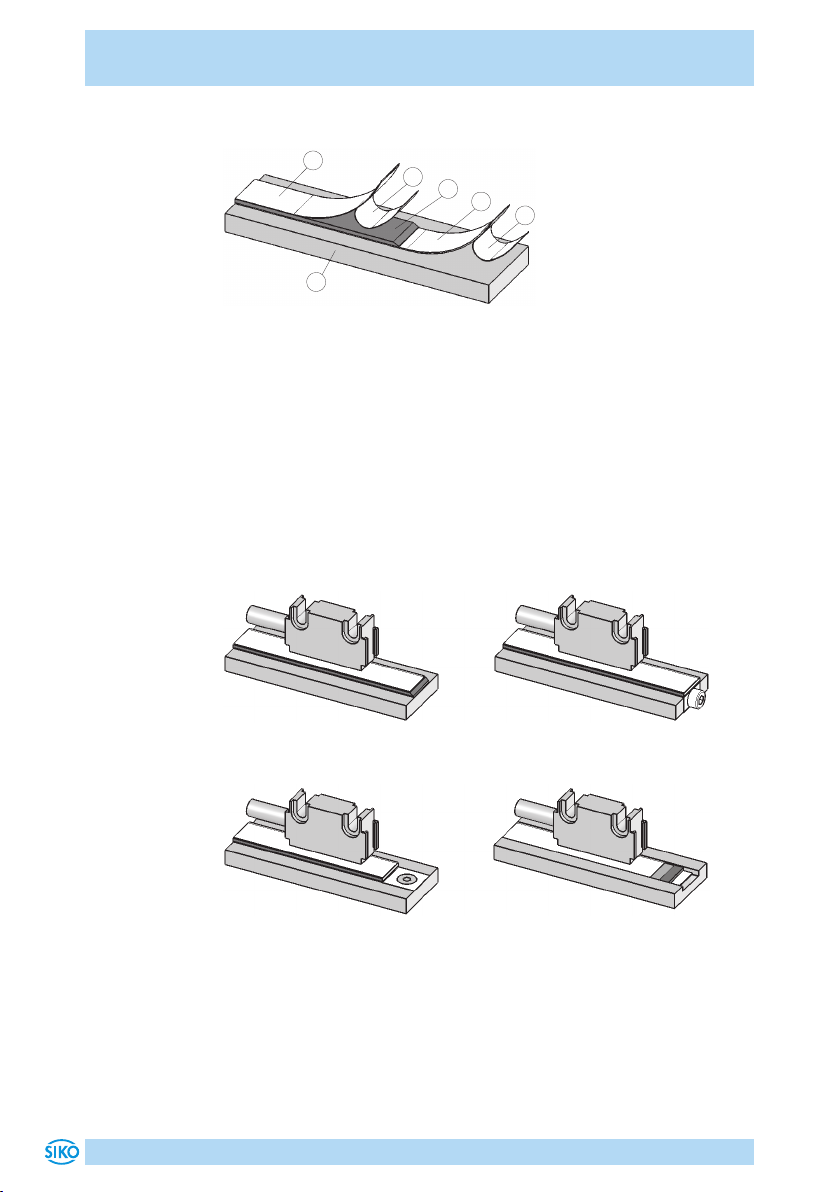

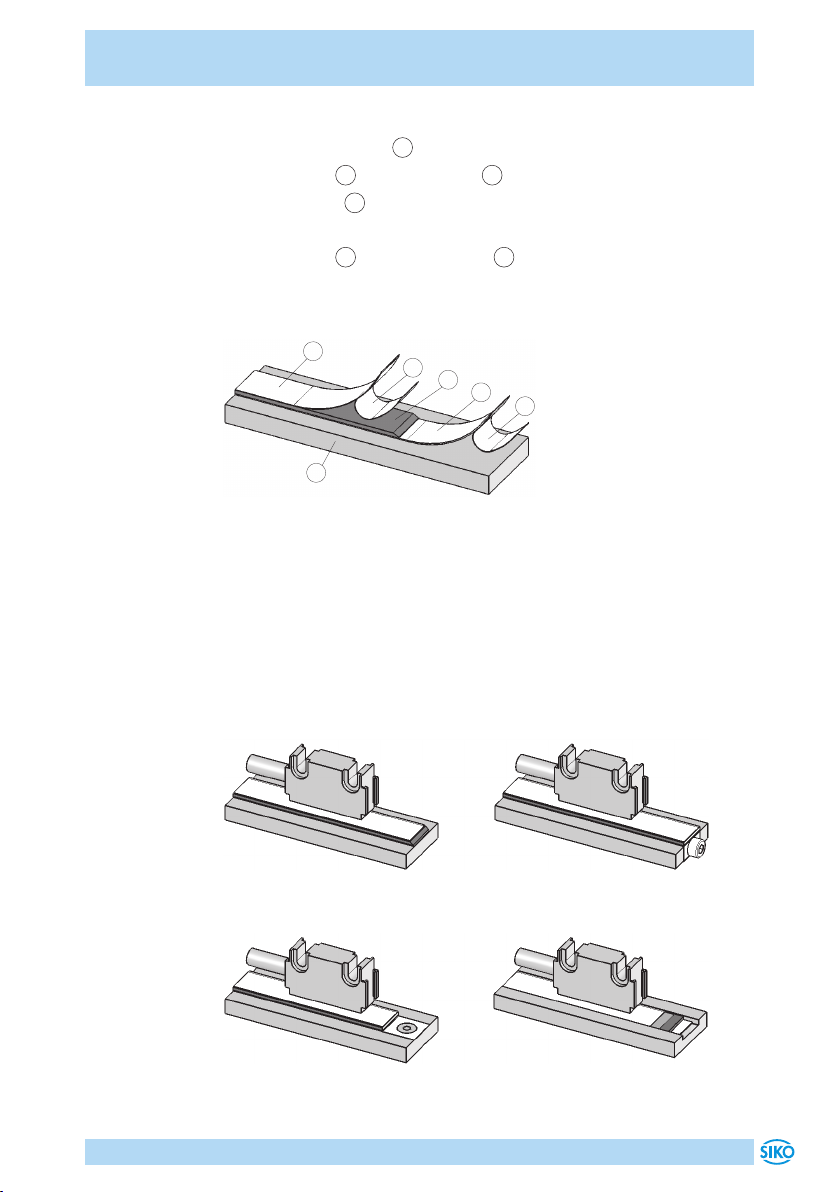

Montage (Abb. 1):
1. Befestigungsfläche 1sorgfältig reinigen.
2. Schutzfolie 2des Klebebandes 3entfernen.
3. Magnetband 4aufkleben.
4. Magnetbandoberfläche sorgfältig reinigen.
5. Schutzfolie 6des Abdeckbandes 5entfernen.
6. Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
7. Überlappende Enden des Abdeckbandes gegen Ablösen sichern.






Abb. 1: Montage Magnetband
Montagebeispiele
Die einfache Montageart, durch angeschrägtes Magnetband wie in Abb.
2, ist nur in sehr geschützter Umgebung zu empfehlen. Bei ungeschützter
Umgebung besteht Abschälgefahr. In solchen Fällen sind Montagearten,
wie in Abb. 3 und Abb. 4 gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in einer Nut wie in Abb. 5. Diese
sollte so tief sein, dass das Magnetband vollständig darin eingebettet ist.
Abb. 2: Magnetband
angeschrägt
Abb. 3: Magnetband von vorne
verschraubt
Abb. 4: Magnetband von oben
verschraubt
Abb. 5: Magnetband in Nut

MS500
Installation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
8

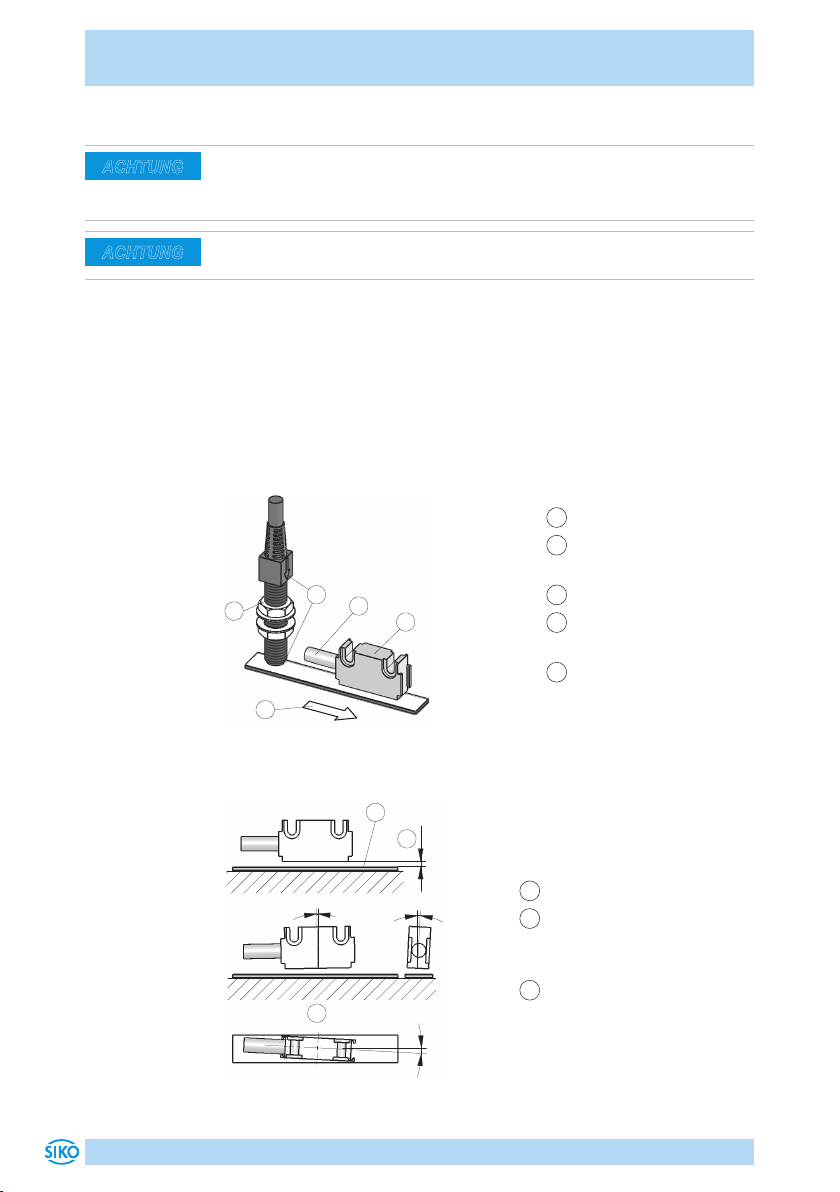

4.3 Montage Magnetsensor
Ausrichtung Magnetsensor
`Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe Abb. 6).
Kabeltülle, bei Magnetsensor Bauform F, kann sich bei mechanischer
Belastung verdrehen.
1. Magnetband montieren (siehe Kapitel 4.2).
2. Magnetsensor Bauform L kann durch Verwendung von 2 Schrauben M3
über die ø3.1mm Durchgangslöcher befestigt werden (Anzugsmoment
= 1Nm).
Magnetsensor Bauform B kann durch Verwendung von 2 Schrauben M2.5
über Sacklochgewinde befestigt werden (Anzugsmoment = 1Nm).
Magnetsensor Bauform F kann z. B. an einen Montagewinkel mit ent-
sprechender Befestigungsbohrung durch Anziehen der zwei Muttern
M8x0.5 befestigt werden.
1Verfahrrichtung Sensor
2Sensor L oder B
Zählrichtung positiv
3Kabelabgangsrichtung
4Sensor F
Zählrichtung negativ
5Pfeil fluchtend mit farbig
markierter Einkerbung
43
2
5
1
Abb. 6: Definition der Zählrichtung
MS500 Bauform L mit MB500/1:
1aktive Seite Magnetband
2zulässige Abweichung Band/
Sensor
0.1 ... 2mm
3maximale Fluchtungsfehler
Abb. 7: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen





<1° <3°
<3°
ACHTUNG
ACHTUNG

MS500
Installation Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
9

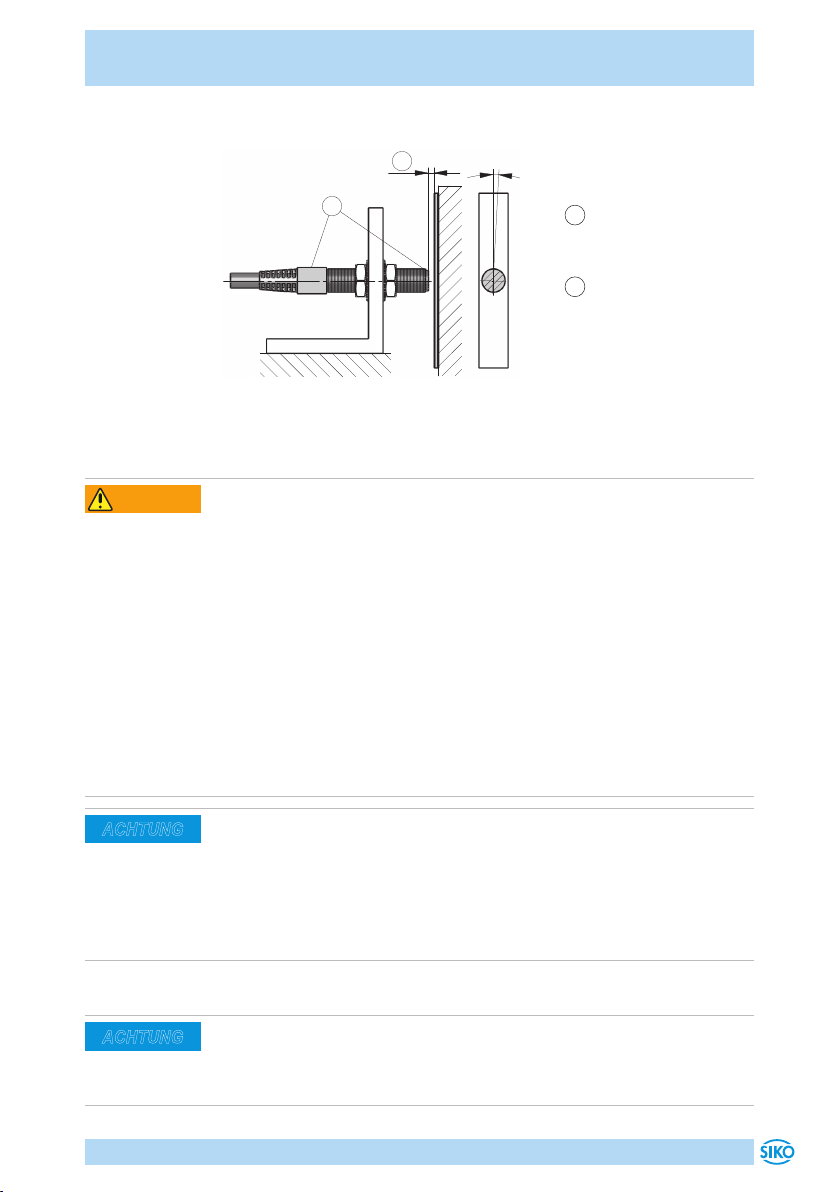

MS500 Bauform F mit MB500/1:
1zulässige Abweichung
Band/Sensor
0.1 ... 2mm
2Pfeil fluchtend mit
farbig markierter Ein-
kerbung
Abb. 8: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
2
1
<3°
4.4 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für den Magnetsensor müssen geschirmt sein.
`Elektrische Verbindungen nicht unter Spannung anschließen oder
lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Die Verdrahtung von Abschirmung und Masse (0V) muss sternför-
mig und großflächig erfolgen. Der Anschluss der Abschirmung an den
Potentialausgleich muss großflächig (niederimpedant) erfolgen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
`Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Magnetsensor oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schützspulen
müssen mit Funkenlöschgliedern beschaltet sein.
Anschluss
Dieser Magnetsensor ist vorbereitet zum Anschluss an eine SIKO-Messan-
zeige MA502, MA506, MA523/1 oder SIKO-Auswerteelektronik AS510/1.
Der Sensoranschluss darf nicht verändert werden (z. B. durch Kabelverlän-
gerungen).
WARNUNG
ACHTUNG
ACHTUNG

MS500
Inbetriebnahme Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
10

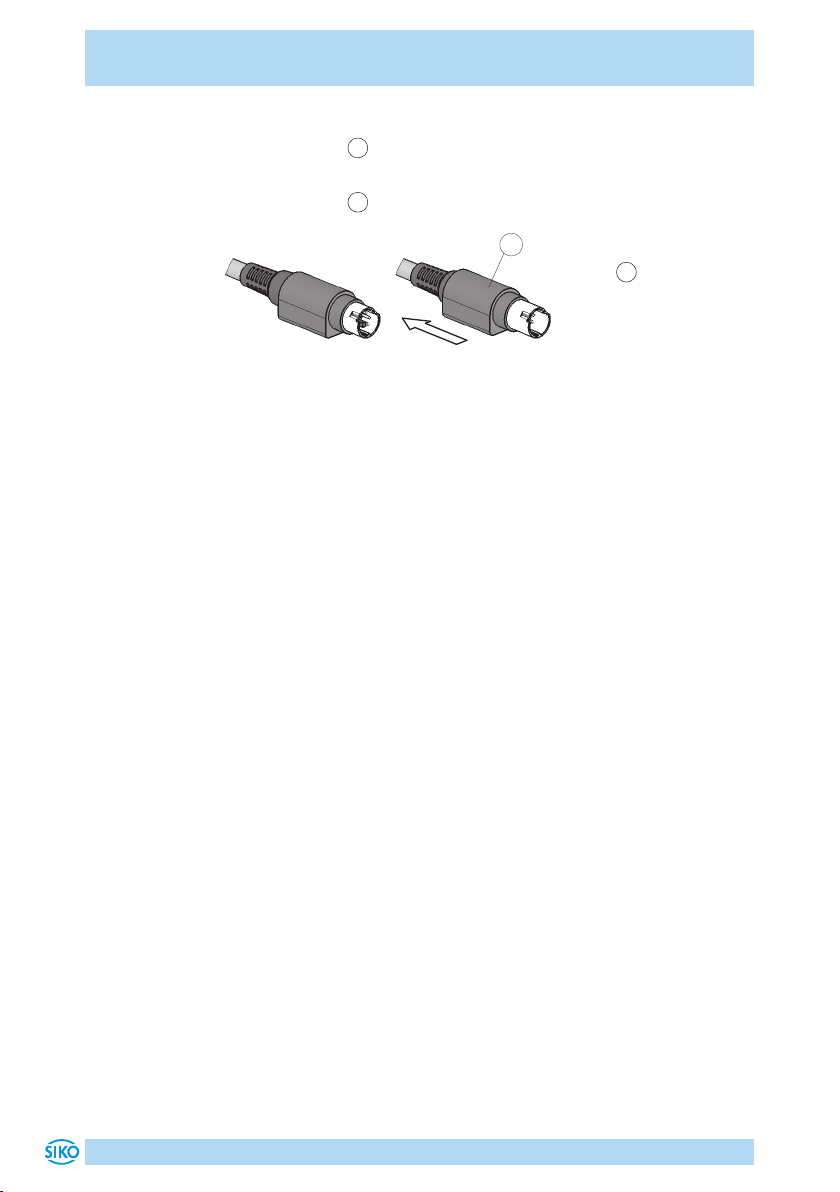

1. Stecker vor Anschlussbuchse in Position bringen.
2. Verriegelung 1des Steckers nach hinten ziehen.
3. Stecker bis an den Anschlag in die Anschlussbuchse einstecken.
4. Verriegelung 1loslassen.
1Verriegelung
(schwarzes
Kunststoteil)
1
Abb. 9: Anschluss
5 Inbetriebnahme
Nach ordnungsgemäßer Montage und Verdrahtung kann das Messsystem
durch Einschalten der Betriebsspannung in Betrieb genommen werden.
6 Fehlerbehandlung
Typische Fehler, die bei Anbau und Betrieb auftreten:
• Magnetband ist falsch montiert, aktive Seite ist unten (siehe Kapitel
4.2).
• Zum Schutz des Magnetbandes wurde nicht das mitgelieferte Abdeck-
band verwendet. Das Abdeckband darf nicht magnetisierbar sein.
• Der Magnetsensor ist nicht, oder nicht korrekt angeschlossen.
• Die Abstandstoleranzen wurde nicht über die gesamte Messstrecke
eingehalten (siehe Abb. 7,Abb. 8).
• Kabelunterbrechung/Abtrennung durch scharfe Kanten/Quetschung.
• Der Magnetsensor ist mit der aktiven Seite vom Band abgewandt mon-
tiert (siehe Abb. 7,Abb. 8).
• Der Magnetsensor wurde nicht, entsprechend Abb. 7,Abb. 8 ausge-
richtet.
7 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Magnetsensoren sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:

MS500
Technische Daten Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
11
• Magnetsensoren in der ungeöneten Originalverpackung transportie-
ren und/oder lagern.
• Magnetsensoren vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist der Magnetsensor auf Transportschäden zu untersu-
chen. Beschädigte Magnetsensoren nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist der Magnetsensor wartungsfrei.
Oberfläche des Magnetbandes bei starker Verschmutzung gelegentlich mit
einem weichen Lappen reinigen.
Entsorgung
Die elektronischen Bauteile des Magnetsensors enthalten umweltschä-
digende Stoe und sind zugleich Wertstoträger. Der Magnetsensor
muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
8 Technische Daten
Mechanische Daten Ergänzung
Gehäuse Aluminium rot Bauform L
Stahl Bauform F
Aluminium grün Bauform B
Aluminium blank, trowalisiert Bauform B-TR
Leseabstand Sensor/
Band
0.1 … 2mm
Kabelmantel PUR, PVC 6-adrig ø5.1-0.2mm
Elektrische Daten Ergänzung
Betriebsspannung Speisung über Messanzeige /
Folgeelektronik
Stromaufnahme Speisung über Messanzeige /
Folgeelektronik
Anschlussart Mini-DIN 6-polig, 1x Stift (für Messanzeige
MA502, MA506, MA523/1 bzw.
Auswerteelektronik AS510/1)

MS500
Technische Daten Deutsch
MS500 · Datum 27.04.2018 · Art. Nr. 80296 · Änd. Stand 118/18
12
Systemdaten Ergänzung
Systemgenauigkeit abhängig von Folgeelektronik
Wiederholgenauigkeit abhängig von Folgeelektronik
Verfahrgeschwindigkeit ≤5m/s
Umgebungsbedingungen Ergänzung
Umgebungstemperatur 0 … 60°C
Lagertemperatur -20 … 70°C
relative Luftfeuchtigkeit 100% Betauung zulässig (Sensorkopf)
Schutzart IP67 EN 60529 (Sensorkopf)
Schockfestigkeit 2000m/s2, 11ms EN 60068-2-27
Vibrationsfestigkeit 200m/s2, 50Hz … 2kHz EN 60068-2-6

MS500
English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
13
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 14
2 Safety information . . . . . . . . . . . . . . . . . . 14
2.1 Intended use . . . . . . . . . . . . . . . . . . . 14
2.2 Identification of dangers and notes . . . . . . . . . 14
2.3 Target group . . . . . . . . . . . . . . . . . . . 15
2.4 Basic safety information . . . . . . . . . . . . . . 15
3 Identification . . . . . . . . . . . . . . . . . . . . 16
4 Installation . . . . . . . . . . . . . . . . . . . . . 16
4.1 Mechanical mounting . . . . . . . . . . . . . . . 16
4.2 Mounting the magnetic tape . . . . . . . . . . . . 17
4.3 Mounting the magnetic sensor . . . . . . . . . . . 19
4.4 Electrical installation . . . . . . . . . . . . . . . 20
5 Commissioning . . . . . . . . . . . . . . . . . . . 21
6 Trouble shooting . . . . . . . . . . . . . . . . . . . 21
7 Transport, Storage, Maintenance and Disposal . . . . . . 21
8 Technical data . . . . . . . . . . . . . . . . . . . . 22

MS500
Documentation English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
14
1 Documentation
The following documents describe this product:
• The data sheet describes the technical data, the dimensions, the pin
assignments, the accessories and the order key.
• The mounting instructions describe the mechanical and electrical
installation including all safety-relevant requirements and the associ-
ated technical specifications.
These documents can also be downloaded at "http://www.siko-global.
com/p/ms500".
2 Safety information
2.1 Intended use
The magnetic sensor MS500 serves in combination with a magnetic tape
MB500/1 for determining an incremental position value. The magnetic
sensor is only intended for use in industrial applications that are not sub-
ject to special electrical or mechanical safety requirements.
1. Observe all safety instructions contained herein.
2. Arbitrary modifications and changes to this magnetic sensor are for-
bidden.
3. Observe the prescribed operating and installation conditions.
4. Operate the magnetic sensor exclusively within the scope of technical
data and the specified limits (see chapter 8).
2.2 Identification of dangers and notes
Safety notes consist of a signal sign and a signal word.
Danger classes
Immediate danger that may cause irreversible bodily harm resulting in
death, property damage or unplanned device reactions if you disregard
the instructions given.
Danger that may cause serious bodily harm, property damage or
unplanned device reactions if you disregard the instructions given.
Danger that may cause minor injury, property damage or unplanned device
reactions if you disregard the instructions given.
DANGER
WARNING
CAUTION

MS500
Safety information English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
15
Important operating information that may facilitate operation or many
cause unplanned device reactions if disregarded including possible prop-
erty damage.
Signal signs
2.3 Target group
Installation instructions is intended for the configuration, commissioning
and mounting personnel of plant or machine manufacturers who possess
special expertise in drive technology. This group of operators needs pro-
found knowledge of a magnetic sensor necessary connections and its inte-
gration into a complete machinery.
Insuciently qualified personnel
Insuciently qualified personnel cause personal injury, serious damage to
machinery or magnetic sensor.
`Configuration, commissioning, mounting and maintenance by trained
expert personnel only.
`This personnel must be able to recognize dangers that might arise
from mechanical, electrical or electronic equipment.
Qualified personnel are persons who
• are familiar with the safety guidelines of the electrical and automation
technologies when performing configuration tasks;
• are authorized to commission, earth and label circuits and devices/
systems in accordance with the safety standards.
2.4 Basic safety information
Danger of explosion
`Do not use the magnetic sensor in explosive zones.
Movable parts
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching
during operation any movable parts as for example sensor.
`Install protective facilities to prevent people from getting access.
NOTICE
WARNING
DANGER
WARNING

MS500
Identification English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
16
External magnetic fields
Failures and data loss occur if strong magnetic fields influence the internal
measuring system.
`Protect the magnetic sensor from impact by external magnets.
3 Identification
Please check the particular type of unit and type number from the identifi-
cation plate. Type number and the corresponding version are indicated in
the delivery documentation.
e. g. MS500-0023
variant number
type of unit
The magnetic tape is identifiable by a consecutive imprint.
e. g. MBxxxx GEK WT RP NNNNNN
batch number
reference point
material carrier tape
accuracy
MB type
4 Installation
4.1 Mechanical mounting
Magnetic sensor failure
`When mounting pay attention to the IP type of protection (see chap-
ter 8.
`Do not open the sensor yourself.
`Avoid blows to the unit.
`Make any changes to the unit.
`The cable must be provided with strain relief. If necessary use drag
chain or protective sleeve.
Loss of measured values
`The tolerances and distance dimensions must be observed over the
whole measurement length.
Exemplary sensor figures are valid for all sensor types unless described
separately.
CAUTION
CAUTION
NOTICE
NOTICE

MS500
Installation English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
17
4.2 Mounting the magnetic tape
External magnetic fields
Magnetic tape's magnetization gets lost. Any direct contact of the mag-
netic tape with magnetic fields (e. g. adhesive magnets or other perma-
nent magnets) is to be avoided. Sensor movements during power loss are
not captured by the follower electronics.
`Protect the magnetic tape from impact by external magnets.
Solving bonding of the magnetic tape
`Remove foreign anti-adhesive substances including oil, grease or dust
by means of detergents that are preferably evaporating residue-free.
Suitable detergents include ketones (acetone) or alcohol oered for
instance as fast cleaning agents by the Loctite or 3M companies.
`For optimum bonding, the surfaces to be bonded must be dry and
bonding shall be carried out with maximum contact pressure.
`Observe a bonding temperature between 20°C and 30°C in dry rooms.
Deterioration of measuring accuracy
`Mount the magnetic tape level with the mounting surface or distance
to be measured. Unevenness deteriorates measuring accuracy.
Length of the magnetic tape
`For technical reasons, the magnetic tape must be ≥47mm longer than
the distance to be measured.
If suitable mounting of the magnetic tape is not possible due to insu-
cient fastening possibilities, you can mount the magnetic tape into the
profile rails PS or PS1, which are available as accessories.
When applying long pieces of magnetic tape do not immediately remove
the complete protective film, but rather peel back a short part from the
end sucient to fix the tape. Now align the tape. Now you can pull out lat-
erally the remaining length of the protective film, simultaneously pressing
the tape firmly onto the mounting surface. A wallpaper seam roller could
be used to assist in applying pressure onto the magnetic tape when fixing
it in position.
Mounting (Fig. 1):
1. Clean mounting surface 1carefully.
2. Remove protective film 2of the adhesive tape 3.
3. Stick down the magnetic tape 4.
4. Clean surface of magnetic tape carefully.
5. Remove protective film 6of the cover tape 5.
6. Fix cover tape (both ends should slightly overlap).
CAUTION
NOTICE
NOTICE
NOTICE

MS500
Installation English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
18
7. Also fix cover tape's ends to avoid unintentional peeling.






Fig. 1: Mounting of the magnetic tape
Mounting examples
The simple mounting procedure by means of a beveled magnetic tape as
shown in Fig. 2 can only be recommended for very protected environ-
ments. In a non-protected environment there is the danger of peeling o.
Mounting approaches as shown in Fig. 3 and Fig. 4 are more suitable in
such cases.
Optimum protection is provided by mounting in a groove as shown in Fig.
5. The groove should be deep enough so that the complete magnetic tape
will be embedded in it.
Fig. 2: Magnetic tape
beveled
Fig. 3: Magnetic tape screwed
on the front
Fig. 4: Magnetic tape screwed
from top
Fig. 5: Magnetic tape in groove

MS500
Installation English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
19

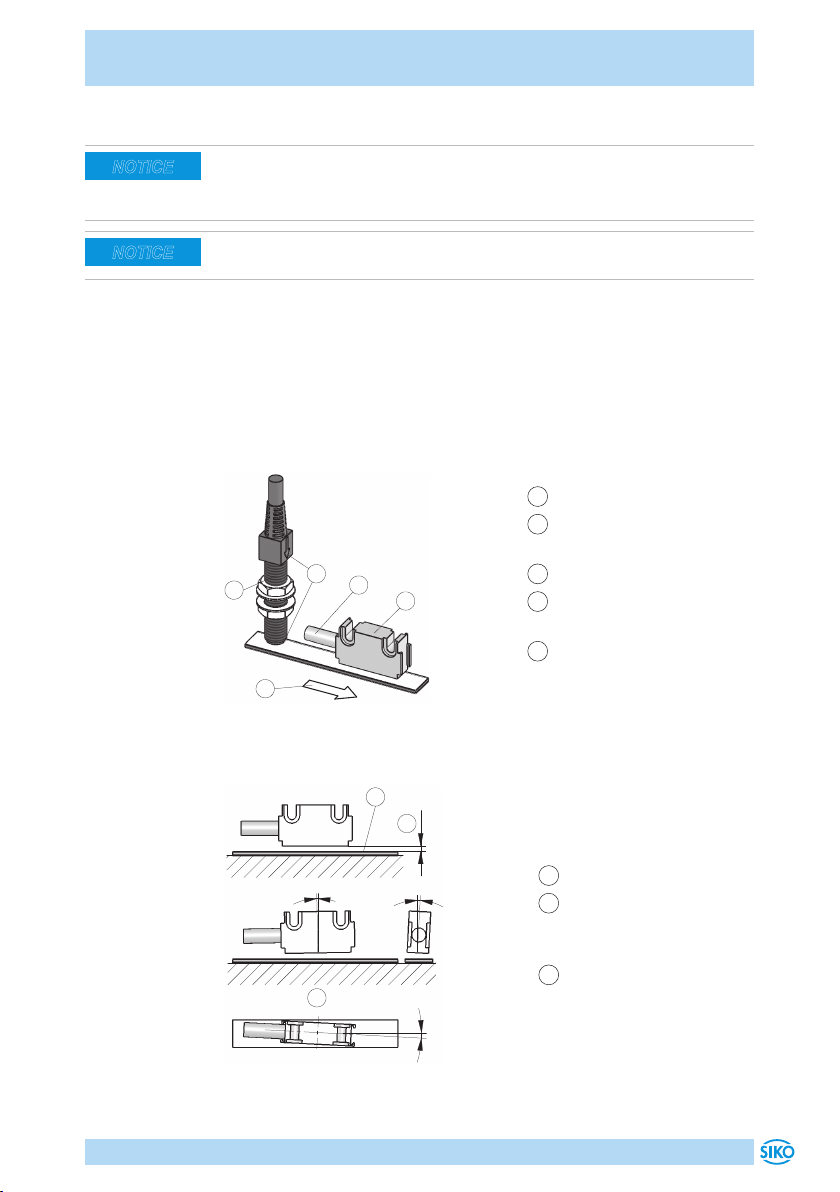

4.3 Mounting the magnetic sensor
Alignment of the magnetic sensor
`Take care that the magnetic sensor is aligned correctly in order to
ensure optimum sensing (see Fig. 6).
Cable sleeve, design F for magnetic sensors, can rotate under mechanical
load.
1. Mount magnetic tape (see chapter 4.2).
2. Use two M3 screws to fix the magnetic sensor design L via the ø3.1mm
through holes (fastening torque = 1 Nm).
Use two M2.5 screws to fix the magnetic sensor design B via the two
threaded holes (fastening torque = 1 Nm).
Magnetic sensor design F can be mounted e. g. to a mounting square
with a corresponding mounting bore by tightening the two nuts
M8x0.5.
1Travel direction sensor
2Sensor L or B
counting direction positive
3Direction of outgoing cable
4Sensor F
counting direction negative
5Arrow aligned with colored
marked notch
43
2
5
1
Fig. 6: Definition of counting direction
MS500 design L with MB500/1:
1Active side magnetic tape
2Admissible deviation of
tape/sensor
0.1 ... 2mm
3Maximum alignment error
Fig. 7: Assemblage sensor / magnetic tape, gap measure, tolerances





<1° <3°
<3°
NOTICE
NOTICE

MS500
Installation English
MS500 · Date 27.04.2018 · Art. No. 80296 · Mod. status 118/18
20
MS500 design F with MB500/1:
1Admissible deviation
of tape/sensor
0.1 ... 2mm
2Arrow aligned with
colored marked
notch
Fig. 8: Assemblage sensor / magnetic tape, gap measure, tolerances
2
1
<3°
4.4 Electrical installation
Destruction of parts of equipment and loss of regulation control
`All lines for connecting the magnetic sensor must be shielded.
`Never wire or disconnect electrical connections while they are live.
`Perform wiring work in the de-energized state only.
`Use strands with suitable ferrules.
`Wiring to the screen and ground (0V) must be secured to a good
point. Ensure that the connection of the screen and earth is made to a
large surface area with a sound connection to minimizr impedance.
`Check all lines and plug connections before switching on the device.
`Switch on operating voltage together with the downstream electronic
unit (e. g., control unit).
Basically, all connections are protected against external interference.
Choose a place of operation that excludes inductive or capacitive interfer-
ence influences on the magnetic sensor. When mounting the system keep a
maximum possible distance from lines loaded with interference. If neces-
sary, provide additional installations including screening shields or met-
allized housings. Contactor coils must be linked with spark suppression.
Connection
This magnetic sensor has been prepared for connection to SIKO electronic
display MA502, MA506, MA523/1 or SIKO translation module AS510/1. No
modification of the sensor connection (e. g. cable modification) is permit-
ted.
WARNING
NOTICE
NOTICE
