FR Caméra d’inspection HD avec Wi-Fi
DE HD-Video-Inspektionskamera mit WLAN
ES Endoscopio industrial inalámbrico HD
IT Videoscopio HD WiFi
NL HD WiFi Video inspectiecamera
PL HD WiFi Kamera inspekcyjna
HD WiFi Video Inspection Camera
1080 x 720 Pixels
725352_MANUAL.indd 1 09/03/2017 11:17
2
1
234
5
14
12
11
10 9 8 7 6
13
725352_MANUAL.indd 2 09/03/2017 11:18
silverlinetools.com 3
on line
20
15 16 17 18
21
AB
CD
725352_MANUAL.indd 3 09/03/2017 11:18
4
I
AA
AA
AA
AA
II
III IV
OFF
ON
VVI
equipment setting
conrm
setting
change
SSID
change
password
old
password
new
password
conrm
new
system information
equipment setting
IX
VIII
VII
725352_MANUAL.indd 4 09/03/2017 11:18
silverlinetools.com 5
English ................06
Français ...............10
Deutsch................14
Español................18
Italiano................22
Nederlands ..........26
725352_MANUAL.indd 5 09/03/2017 11:18
GB
6
Original Instructions
Specication
Specication
Imaging sensor: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CMOS
Camera resolution:...........................................1080 x 720
Horizontal view angle:...............................................50°
Transmitting frequency:................................ 2400–2483.5MHz
Minimum illumination:............................................0 Lux
Power: ........................................4 x AA batteries (included)
Unobstructed effective range:........................................10m
Waterproonggrade: .............................IP67 (for lens/tube only)
Dimensionsofexiblecable: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ø9mm x 1m
Handle dimensions (L xW x H):....174x52x222mm(excludingexiblecable)
Weight:....................................215g(excludingexiblecable)
As part of our ongoing product development, specifications of
Silverline products may alter without notice.
Description of Symbols
The rating plate on your tool may show symbols.These represent important information about
the product or instructions on its use.
Wear hearing protection.
Wear eye protection.
Wear breathing protection.
Wear head protection.
Wear hand protection.
Read instruction manual.
Caution!
Conforms to relevant legislation and safety standards.<change or add
symbol(s) depending on region
Environmental Protection Waste electrical products should not be disposed
of with household waste. Please recycle where facilities exist.Check with your
local authority or retailer for recycling advice.
Introduction
Thank you for purchasing this Silverline tool.This manual contains information
necessary for safe and effective operation of this product.This product has unique
features and, even if you are familiar with similar products,it is necessary to read this
manual carefully to ensure you fully understand the instruction. Ensure all users of the
tool read and fully understand this manual.
Technical Abbreviations Key
VVolts
Hz Hertz
, DC Direct current
A, mA Ampere, milli-Amp
W, kW Watt, kilowatt
°Degrees
ØDiameter
General Safety
WARNING Read all safety warnings and all instructions. Failure to follow the warnings and
instructionsmayresultinelectricshock,reand/orseriousinjury.
WARNING: This power tool is not intended for use by persons (including children) with reduced
physical or mental capabilities, or lack of experience or knowledge unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children must be supervised to ensure that they do not play with the power tool.
Save all warnings and instructions for future reference.
The term ‘power tool’ in the warnings refers to your mains-operated (corded) power tool or battery-
operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres, such as in the presence of
ammableliquids,gasesordust.Power tools create sparks which may ignite the
dust or fumes.
2) Electrical safety
a)Avoidbodycontactwithearthedorgroundedsurfaces,suchaspipes,radiators,rangesand
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
b) Do not expose non-waterproof electrical devices to rain or wet conditions. Do not
submergenon-pressure-rateddevicesinwater.Water entering an electrical device will
increase the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when operating an
electrical device. Do not use potentially dangerous electrical devices while you are tired or
undertheinuenceofdrugs,alcoholormedication.Amomentofinattentionwhileoperating
potentially dangerous devices may result in serious personal injury.
b) Usepersonalprotectiveequipmentincludingeyeprotectionwhereappropriate. Protective
equipment used for appropriate conditions will reduce personal injuries.
c) Donotoverreach.Keepproperfootingandbalanceatalltimes. This enables better control
of the device in unexpected situations.
4) Use and care
a) Do not force the device. Use the correct device for your application.The correct device
will do the job better and safer at the rate for which it was designed.
b) Do not use the electrical device if the switch does not turn it on and off. Any device that
cannot be controlled with the switch is dangerous and must be repaired.
c) Use the device and its accessories in accordance with these instructions, taking into
accounttheconditionsandthetasktobeperformed. Use the device for operations different
from those intended could result in hazardous situation.
5) Service
a) Haveyourelectricaldevicesservicedbyaqualiedrepairpersonusingonlyidentical
replacement parts. This will ensure that the safety of the device is maintained.
Additional Safety Notes
• The unit is not shock resistant.Do not drop the unit from height or otherwise subject it to high
impacts
• The camera lens and cable are water resistant when the unit is fully assembled
• Do not allow water or other liquids to enter the unit. Do not use the camera if condensation
forms inside the lens. Allow moisture to evaporate before using
• Turn off the system when it is not in use
• Keepmagnetawayfromcardiacpacemakers.Aeldisgeneratedbythemagnetthatmayimpair
or alter the correct function of cardiac pacemakers
• When using a compatible mobile device as a monitor,keep the mobile device away from liquids
725352_MANUAL.indd 6 09/03/2017 11:18
HD WiFi Video Inspection Camera725352
7
silverlinetools.com
Product Familiarisation
Camera and Handset
1Camera Lens Housing
2CameraCablePlug/Socket
3Power Indicator Light
4Mobile-PhoneHolder
5Reset Button
6Light Switch
7Battery Insert
8Power Switch
9Light
10 FlexibleCameraCable
Accessories
11 Mirror
12 Magnet
13 Hook
14 Accessory Ring

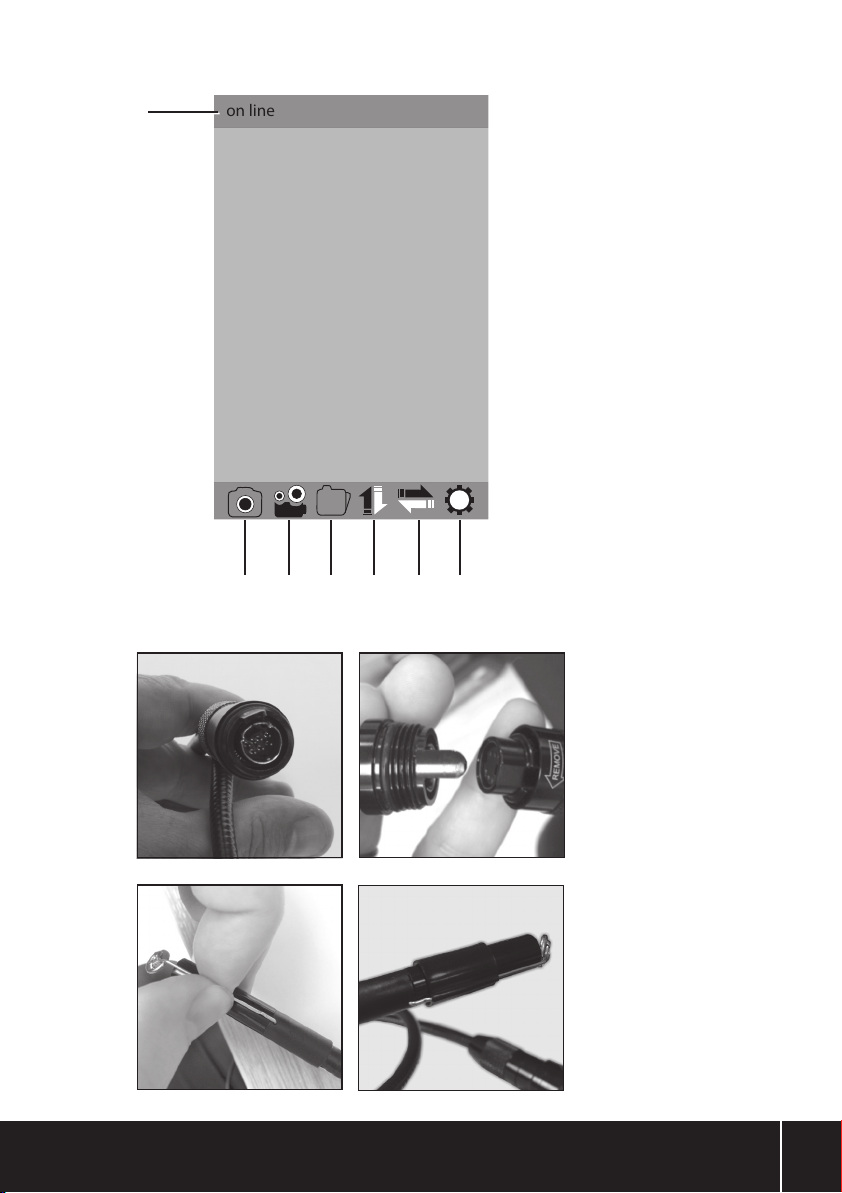

App Familiarisation*
15 Photo Button
16 Video Record Button
17 Storage Folder
18 Up & Down Mirror Image
19 Left & Right Mirror Image
20 Settings
21 Online Status
*The app may change with future updates, which may vary to the instructions found in this manual.
Intended Use
Video camera for inspecting hard-to-reach places in lofts and buildings,or for automotive work.
Includestorchlight,exiblewaterproofcameracable,magnet,mirror,hook,andmobilephone
holder.Connects wirelessly via Wi-Fi to a mobile device that can be used as a video display monitor
and recorder using the downloadable app for Android orApple platforms.
Unpacking Your Tool
• Carefully unpack and inspect your tool.Familiarise yourself with all its features and functions.
• Ensure that all parts of the tool are present and in good condition. If any parts are missing or
damaged, have such parts replaced before attempting to use this tool.
Before Use
Battery installation
Note: This tool requires 4 x AAbatteries (included). The Battery Insert (7) is accessed on the bottom
of the handset handle, which has a sliding cover.

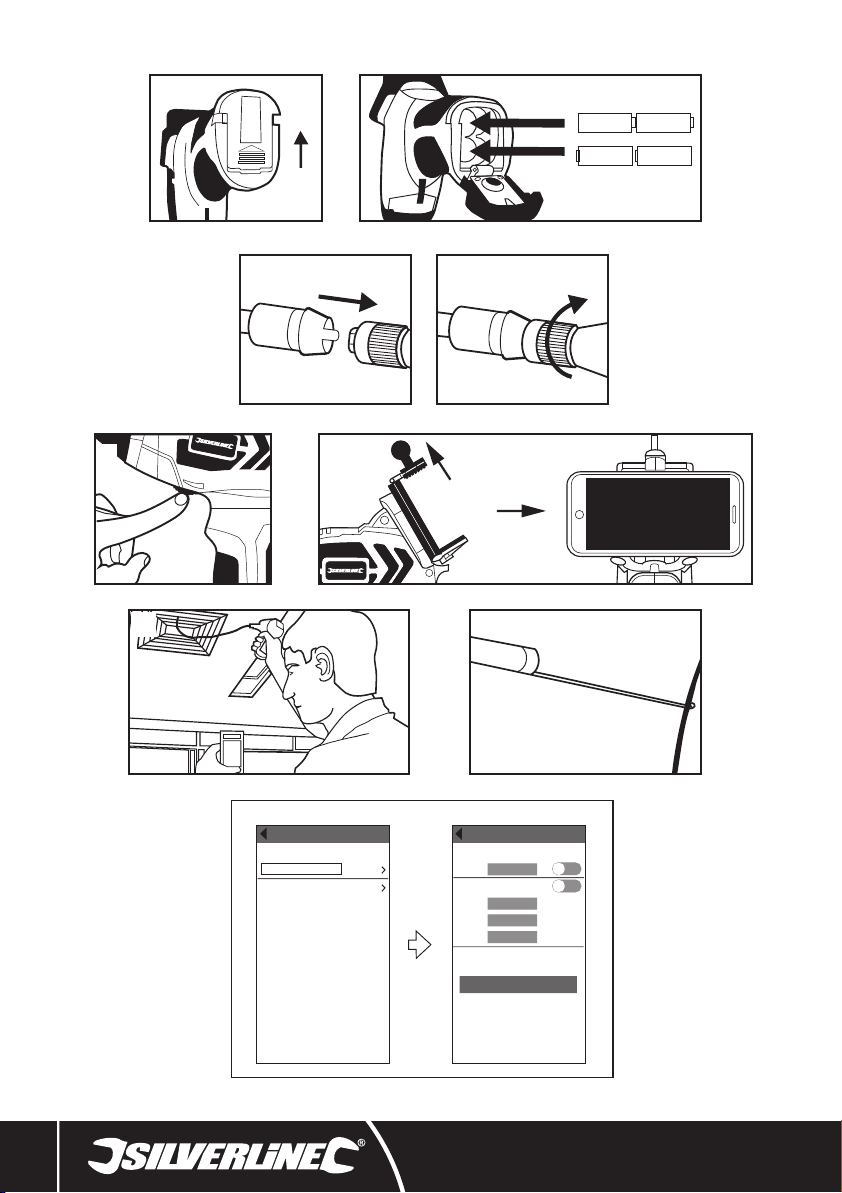

1. Slide open the cover of the Battery Insert (Fig I)
2. Install batteries correctly,ensuring the positive (+) and negative (-) terminals on the batteries
match up with the device terminals (Fig II)
3. Close the Battery Insert cover
4. The device is ready to use
Note: ThePowerIndicatorLight(3)illuminatesgreenwhenthebatterieshavesignicantcharge.
Whenthebatterieslosecharge,thePowerIndicatorLightashesred.Replacethebatteriesifthe
PowerIndicatorLightashesred.
Note: Use the same type of battery.Do not mix batteries. Replace all batteries at the same time.
Attachingtheexiblecameracable
• The Flexible Camera Cable (10) can be attached to the Wi-Fi handset via the Camera Cable Plug/
Socket(2)byensuringtheconnectionisttedthecorrectway(FigIII&IV)
• Ensure the Camera Cable Plug/Socket is aligned before connecting by using the guide (Images A
&B)toaligntheplugandthesocketcorrectly
• Secure the Camera Cable Plug/Socket by turning the threaded sleeve (Fig IV). To remove the
Flexible Camera Cable,loosen the threaded sleeve before unplugging the cable
Attaching the camera accessories
• Three accessories are supplied for use with the camera: Mirror (11),Magnet (12) and Hook (13)
• The Hook or Magnet can be used to retrieve small items,such as dropped rings or screws
• All these accessories attach in the same way:
1. On the accessory shaft is a small hook that can be hooked in to the small hole on the side of the
Camera Lens Housing (1) (Image C)
2. Align the accessory shaft with the channel on the inside of the Accessory Ring (14) and slide the
Accessory Ring on to the Camera Lens Housing to secure the accessory (Image D)
AttachingamobilephonetotheMobile-Phone
Holder
• The Mobile-Phone Holder (4) has an extendable support arm,which can extend and retract to
suit most mobile phone widths
• Pull the Mobile-Phone Holder’s support arm up then insert the phone.Retract the support arm
and the phone will be secure in the holder (Fig VI)
Note: Onlymobilephones80mmwidewilltintheholder.
SwitchingthehandsetON/OFF
• Roll the Power Switch (8) until it clicks ON (Fig V)
• The Power Indicator Light (3) will illuminate red for approximately 40 seconds
• When the Power Indicator Light turns green, the handset is ready for use
• To turn the handset OFF, roll the Power Switch until it clicks OFF and the Power Indicator Light
darkens
Note: The Power Switch dial controls the brightness level of the LED lights in the Camera Lens
Housing (1). Rotate the dial to the desired brightness level.
WARNING: When the LED lights in the Camera Lens Housing are on, they can become very hot. Be
careful not to touch the Camera Lens Housing when hot and do not install any of the accessories
until the Camera Lens Housing is cooled.
Downloading the app
Note: Only mobile devices (mobile phones and tablets) that have Apple iOS or Android are
compatible with the app required to use Wi-FiVideo Inspection Camera.There is no manual, wired
video output on the handset.
iPhones and iPads
• EntertheAppleAppStoreonyouriPhoneoriPadandsearchfor‘HDWiCam’,thendownload
the app
Androidphonesandtablets
• EntertheGooglePlayShoponyourAndroidmobilephoneortabletandsearchfor‘HDWiCam’,
then download the app
SettinguptheWi-Ficonnectionbetweenmobile
device and handset
1. On the mobile phone or tablet/iPad, navigate to the Wi-Fi/Wlan settings and ensure that the
Wi-Fi/Wlan is turned ON
725352_MANUAL.indd 7 09/03/2017 11:18
GB
8
2. On the camera handset, roll the Power Switch (8) to turn the handset ON
3. The Power Indicator Light (3) will be red; wait until the light turns green,which takes
approximately 40 seconds
4. On the mobile device, look for ‘CAM8802’ in the Wi-Fi/Wlan available networks and connect to it.
Thisisthevideocamera’sServiceSetIdentier(SSID)orWi-Finetworkname
5. Input the default password: 123456789
6. Once the mobile device is connected to the network, the Wi-Fi camera is ready to use
Note: Multiple devices can simultaneously connect to the handset at one time.
Note: The default password and SSID can be changed using the app.If the custom password or SSID
is forgotten, press the Reset Button (5) on the handset for 10 seconds while the handset is on.This
will restore the handset to its factory default (Fig IX).
Operation
WARNING: Only the Camera Lens Housing (1) and Flexible Camera Cable (10) are waterproof.The
Wi-Fi handset and compatible mobile device are not waterproof.DO NOT immerse the handset and
mobile device in water or other liquid, and always dry hands before operating the device,changing
batteries, or pressing any of the buttons on the handset or mobile device.
Usingtheexiblecameracable
• The Flexible Camera Cable (10) and the Camera Lens Housing (1) are waterproof and can be used
in water and other cool, non-corrosive liquids
• Ensure the Flexible Camera Cable is securely connected to the handset before use (see ‘Attaching
theexiblecameracable’)
• The brightness of the lights in the Camera Lens Housing can be controlled by the Power Switch
(8) dial
• The Flexible Camera Cable can be bent into any shape, making it convenient for checking a
variety of areas and hard-to-see places (Fig VII)
HDWiCamapp
Note: This app is compatible with Apple iOS iPhones and iPads, and Android mobile phones and
tablets. (See ‘Downloading the app’.)
Note: Connect your mobile device wirelessly using the Wi-Fi connection before opening the app.
(See ‘Setting up the Wi-Fi connection between mobile device and handset’.)
Note: Ensure the Flexible Camera Cable (10) is securely connected before attempting to use the
app.(See‘Attachingtheexiblecameracable’.)
1. Once a wireless connection has been established between the mobile device and the camera
handset,openthe‘HDWiCam’app
2. The app will display the image generated by the camera and transmitted by the handset
Note: Multiple mobile devices can connect to the camera and handset using the app
simultaneously.
3. Thecameracannowbeused(FigVII&VIII)
NotesonusingtheHDWiCamapp
• Rotate the mobile device to display the app in either landscape or portrait
• Photo Button (15): press this button to capture a still photographic image. It will be saved to
the mobile device’s storage,which can be accessed in the device’s photograph folder or via the
Storage Folder (17) on the app
• Video Record Button (16): press this button to begin recording silent video. Press the button
again to stop the recording.The video will be saved to the mobile device’s storage,which can be
accessed through the device’s video folder or via the Storage Folder on the app
• Storage Folder: press this button to access captured pictures or videos
• Up&DownMirrorImage(18):pressthisbuttontoiptheimagevertically,upordown
• Left&RightMirrorImage(19):pressthisbuttontoiptheimagehorizontally,leftorright
• Settings (20): press this button to access other settings on the app,such as access to changing
the default SSID and password to a custom SSID and password (FigV)
Note: If the SSID or password is changed from the default SSID or password, the Wi-Fi/Wlan settings
on the mobile device will need to be updated so that it can connect to the camera handset.After
changing the SSID and/or the password from the default and these custom settings are forgotten,
press and hold the Reset Button (5) for 10 seconds while the handset is switched on to revert back to
the handset’s factory default SSID and password settings.
• Online Status (21): this displays the status of the camera connection. If other parts of the app are
accessed, this position becomes a back button triangle
The light
• ToturntheLight(9)ON,ensurethehandsetisturnedONrstthenpresstheLightSwitch(6)
button ON
• To turn the Light OFF, press the Light Switch button again
Accessories
The Wi-FiVideo Inspection Camera is compatible with other quality Silverline products:
SKU Product
199374 InspectionCameraFlexibleExtension
200259 Video Inspection Camera Head
Contact your Silverline stockist for more information
Maintenance
• Ensure all parts are clean and dry before storage
• Clean with care using a damp cloth or similar if needed
• Do not immerse any part of the Wi-Fi handset in water or other liquid and do not use abrasive
cleaning materials on any part of the device
Storage
• Always remove batteries before storing for a long time to prevent battery drain, battery leakage,
and damage to the device
• Store the product and all accessories in the case supplied,in a dry environment out of the reach
of children
Disposal
Always adhere to national regulations when disposing of power tools that are no longer functional
and are not viable for repair.
• Do not dispose of power tools or other waste electrical and electronic equipment (WEEE) with
household waste
• Contact your local waste disposal authority for information on the correct way to dispose of power
tools
725352_MANUAL.indd 8 09/03/2017 11:18
HD WiFi Video Inspection Camera725352
9
silverlinetools.com
Terms & Conditions
Silverline Tools Guarantee
This Silverline product comes with a 3 year guarantee
Register this product at www.silverlinetools.com within 30 days of purchase in order to qualify
for the 3 year guarantee. Guarantee period begins according to the date of purchase on your
sales receipt.
Registering your purchase
Registration is made at silverlinetools.com by selecting the Guarantee Registration button. You
will need to enter:-
• Your personal details
• Details of the product and purchase information
OncethisinformationisenteredyourguaranteecerticatewillbecreatedinPDFformatforyou
to print out and keep with your purchase.
Guarantee period becomes effective from the date of retail purchase as detailed on your sales
receipt.
PLEASE KEEP YOUR SALES RECEIPT
If this product develops a fault within 30 days of purchase, return it to the stockist where it
was purchased, with your receipt,stating details of the fault. You will receive a replacement
or refund.
If this product develops a fault after the 30 day period, return it to:
Silverline Tools Service Centre
PO Box 2988
Yeovil
BA21 1WU, UK
The guarantee claim must be submitted during the guarantee period.
You must provide the original sales receipt indicating the purchase date, your name,address
and place of purchase before any work can be
carried out.
You must provide precise details of the fault requiring correction.
ClaimsmadewithintheguaranteeperiodwillbeveriedbySilverlineToolstoestablishifthe
decienciesarerelatedtomaterialormanufacturingoftheproduct.
Carriage will not be refunded.Items for return must be in a suitably clean and safe state for
repair,and should be packaged carefully to prevent damage or injury during transportation. We
may reject unsuitable or
unsafe deliveries.
All work will be carried out by Silverline Tools or its authorized
repair agents.
The repair or replacement of the product will not extend the period
of guarantee
Defects recognised by us as being covered by the guarantee shall be corrected by means of
repair of the tool, free of charge (excluding carriage charges) or by replacement with a tool in
perfect working order.
Retained tools, or parts,for which a replacement has been issued, will become the property of
Silverline Tools.
Therepairorreplacementofyourproductunderguaranteeprovidesbenetswhichare
additional to and do not affect your statutory rights as a consumer.
What is covered:
Therepairoftheproduct,ifitcanbeveriedtothesatisfactionofSilverlineToolsthatthe
deciencieswereduetofaultymaterialsorworkmanshipwithintheguaranteeperiod.
If any part is no longer available or out of manufacture, Silverline Tools will replace it with a
functional replacement part.
Use of this product in the EU.
What is not covered:
Silverline Tools does not guarantee repairs required as a result of:
Normal wear and tear caused by use in accordance with the operating instructions eg blades,
brushes, belts, bulbs, batteries etc.
The replacement of any provided accessories drill bits, blades,sanding sheets, cutting discs and
other related items.
Accidental damage, faults caused by negligent use or care,misuse, neglect, careless operation
or handling of the product.
Use of the product for anything other than normal domestic purposes.
Changeormodicationoftheproductinanyway.
Use of parts and accessories which are not genuine Silverline Tools components.
Faulty installation (except installed by SilverlineTools).
Repairs or alterations carried out by parties other than Silverline Tools or its authorized repair
agents.
Claims other than the right to correction of faults on the tool named in these guarantee
conditions are not covered by the guarantee.
CE Declaration of Conformity
The undersigned: Mr Darrell Morris
asauthorisedby:Silverline
Declares that: This declaration has been issued under the sole responsibility of the
manufacturer.The object of the declaration is in conformity with the relevant Union
harmonisation Legislation.
Identicationcode:725352
Description: HD WiFi Video Inspection Camera
Conforms to the following directives and standards:
• R&TTEDirective1999/5/EC
• RoHS Directive 2011/65/EU
• EN62479:2010
• EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
• EN 301 489-1 V1.9.2
• EN 301 489-17 V2.2.1
• EN 300 328 V1.8.1
Notiedbody:Attestation of Global Compliance (Shenzhen) Co.,Ltd
Thetechnicaldocumentationiskeptby:Silverline
Date: 02/12/2016
Signed:
Mr Darrell Morris
Managing Director
Name and address of the manufacturer:
Powerbox International Limited,Company No. 06897059.
Registered address: Powerbox, Boundary Way, LuftonTrading Estate,Yeovil,Somerset, BA22
8HZ, United Kingdom.
725352_MANUAL.indd 9 09/03/2017 11:18
FR
10
Traduction des instructions originales
Caractéristiques techniques
Description des symboles
Laplaquesignalétiquegurantsurvotreoutilpeutprésenterdessymboles.Cessymboles
constituent des informations importantes relatives au produit ou des instructions concernant
son utilisation.
Port de protection auditive
Port de lunettes de sécurité
Port de masque respiratoire
Port de casque
Port de gants
Lire le manuel d’instructions
Attention !
Conforme à la réglementation et aux normes de sécurité pertinentes. <change
or add symbol(s) depending on region
Protection de l’environnement Les appareils électriques usagés ne doivent
pas être jetés avec les ordures ménagères.Veuillez les recycler dans les centres
prévus à cet effet. Pour de plus amples informations, veuillez contacter votre
municipalité ou point de vente.
Caractéristiques techniques
Capteur d’images :...............................................CMOS
Résolution de la caméra : ...............................1 080 x 720 pixels
Angle de prise de vue horizontale : ....................................50°
Fréquence d’émission : ...............................2 400–2 483,5 MHz
Intensité d’éclairage minimale :..................................... 0 lux
Alimentation :........................................4 piles AA (incluses)
Plageefcacesansobstruction:.....................................10 m
Étanchéité : . . . . . . . . . . . . . .IP67(uniquementpourl’objectifetlecâbleexible)
Dimensionsducâbleexible: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ø 9 mm x 1 m
Dimensions de la poignée :...................(L x l x H) : 174 x 52 x 222 mm
(sanslecâbleexible)
Poids : ......................................215g(sanslecâbleexible)
Du fait de l’évolution constante de nos produits, les caractéristiques des
produits Silverline peuvent changer sans notification préalable.
Introduction
Nous vous remercions d’avoir choisi cet équipement Silverline. Ce manuel contient les
informationsnécessairespourvousengarantirunfonctionnementefcaceetentoute
sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement
avantage des caractéristiques uniques de votre nouvel équipement. Gardez ce manuel à
portée de main et assurez-vous que tous les utilisateurs l’aient lu et bien compris avant
toute utilisation.
Abréviations pour les termes
techniques
VVolts
Hz Hertz
, CC Courant continu
A, mA Ampère, milliampère
W, kW Watt, kilowatt
°Degrés
ØDiamètre
Consignes de sécurité générales
relatives à l’utilisation d’appareils
électriques
AVERTISSEMENT : Veuillez lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des instructions et consignes de sécurité peut entraîner un risque de décharge
électrique, d’incendie et/ou se traduire par des blessures graves.
AVERTISSEMENT : Cet appareil n’est pas conçu pour être utilisé par des personnes (enfants
compris) ayant des capacités physiques ou mentales réduites, ou n’ayant pas la connaissance ou
l’expérience requise, à moins d’être sous la supervision d’une personne responsable de leur sécurité
ou d’avoir reçu les instructions nécessaires. Les enfants ne doivent pas s’approcher et jouer avec
cet appareil.
Veuillez conserver ces instructions et consignes de sécurité pour référence ultérieure.
L’expression «appareil/outil électrique »employée dans les présentes consignes recouvre aussi bien
lesappareilslairesàbranchersursecteurquelesappareilssanslfonctionnantsurbatterie.
1) Sécurité sur la zone de travail
a. Maintenirunezonedetravailpropreetbienéclairée. Des zones encombrées et mal éclairées
sont sources d’accidents.
b. Nepasutiliserd’outilsélectriquesdansdesenvironnementsexplosifs,telsqu’àproximité
deliquides,degazoudepoussièresinammables. Les outils électriques produisent des
étincellessusceptiblesd’enammerlapoussièreoulesvapeursprésentes.
2. Sécuritéélectrique
a) Éviterlecontactcorporelaveclessurfacesmisesàlaterretellesquetuyaux,radiateurs,
cuisinièresetréfrigérateurs. Le risque de décharge électrique est plus important si votre corps
est mis à la terre.
b) Nepasexposervotreoutilélectriqueàlapluieouàl’humidité.Nepasimmergerun
appareilnonconçupourrésisteràlapression.L’inltrationd’eaudansunoutilélectrique
augmentera le risque de décharge électrique.
3. Sécurité des personnes
a) Restervigilantetfairepreuvedebonsenslorsdelamanipulationdel’outil.Nepas
utiliserd’outilélectriqueenétatdefatigueousousl’inuencededrogues,d’alcoolou
de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut
se traduire par des blessures graves.
b) Porterdeséquipementsdeprotection,ycomprisuneprotectionoculairelorsquecela
s’impose. Le port d’équipements de protection adaptés au travail à effectuer réduira le risque
de blessures aux personnes.
c) Nepasessayerd’atteindreunezonehorsdeportée.Setenirtoujoursenpositionstable
etconserverl’équilibre. Cela permet de mieux contrôler l’outil électrique dans des situations
inattendues.
4.Utilisationetentretiendesoutilsélectriques
a) Nepassurchargerl’outilélectrique.Utiliserl’outilélectriqueappropriéautravailà
effectuer. Un outil électrique adapté et employé au rythme pour lequel il a été conçu permettra
de réaliser un travail de meilleure qualité et dans de meilleures conditions de sécurité.
b) Nepasutiliserunoutilélectriquedontl’interrupteurmarche-arrêtesthorsservice.
Tout outil électrique dont la commande ne s’effectue plus par l’interrupteur marche-arrêt
est dangereux et doit être réparé.
c) Utiliserl’outilélectriqueetsesaccessoiresconformémentàcesinstructions,entenant
comptedesconditionsdetravailetdelatâcheàréaliser. Toute utilisation de cet outil
électrique autre que celle pour laquelle il a été conçu peut entraîner des situations à risque.
Entretien
a) Nefaireréparerl’outilélectriquequeparunréparateurqualiéutilisantuniquement
despiècesderechangeidentiques.Cela permettra d’assurer la sécurité continue de cet
outil électrique.
725352_MANUAL.indd 10 09/03/2017 11:18
Caméra d’inspection HD avec Wi-Fi725352
11
silverlinetools.com
Remarques supplémentaires
relatives à la sécurité de cet appareil
• Cet appareil n’est pas résistant aux chocs.Veillez à ne pas le faire tomber au sol et ne lui faites
subir aucun choc.
• Unefoisquetouteslespartiesdelacamérasontassemblées,seulsl’objectifetlecâbleexible
sont étanches.
• Éviteztouteinltrationd’eauoud’autresliquidesdansleboîtier.Nepasutiliserlacamérasi
de la condensation s’est formée à l’intérieur de l’objectif. Laissez l’humidité s’évaporer avant
toute utilisation.
• Toujours éteindre l’appareil après utilisation.
• Tenez l’aimant à distance des stimulateurs cardiaques (pacemakers). Un champ magnétique est
produit par l’aimant, créant un risque de dysfonctionnement pour le stimulateur cardiaque.
• Tout appareil mobile compatible utilisé conjointement à cette caméra devra être tenu à distance
des liquides.
Descriptif du produit
Caméra et récepteur
1Objectif de la caméra
2Prise du câble flexible
3Voyant d’alimentation
4Monture pour téléphone mobile
5Bouton de réinitialisation
6Interrupteur d’éclairage
7Compartiment à piles
8Interrupteur marche/arrêt
9Éclairage
10 Câble flexible
Accessoires
11 Miroir
12 Aimant
13 Crochet
14 Bague de fixation d’accessoire
Description de l’application mobile*
15 Icône Photo
16 Icône Enregistrement vidéo
17 Fichier Mémoire
18 Renversement image haut/bas
19 Renversement image gauche/droite
20 Paramétrages
21 Statut de connexion
*Selon les mises à jour à venir,il est possible que l’appli soit différente des instructions données dans
le présent manuel.
Usage conforme
Camérad’inspectionvidéospécialementconçuepourinspecterdeszonesdifcilesd’accèsdans
les combles, zones d’habitation et pour travaux de mécanique automobile.Cette caméra dispose
d’unéclairageincorporé,d’uncâbledecaméraexibleétanche,d’unaimant,d’unmiroir,d’un
crochetetd’unemonturepourtéléphonemobile.ElleseconnectesanslparréseauWi-Fiàun
appareil mobile servant d’écran vidéo et de dispositif d’enregistrement par le biais d’une application
téléchargeablespéciquepourplateformesAndroidouApple.
Déballage
• Déballez le produit avec soin. Veillez à retirer tout le matériau d’emballage et familiarisez-vous
avec toutes les caractéristiques du produit.
• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant
d’utiliser l’appareil.
Avant utilisation
Insertion des piles
Remarque:Cet appareil nécessite 4 pilesAA (fournies). Le compartiment à piles (7) est accessible
par le dessous de la poignée et est protégé par un cache coulissant.
1. Ouvrez le compartiment à piles en faisant coulisser le cache (Fig. I).
2. Insérez les piles en respectant leur polarité par rapport à celle des points de contact du
compartiment (les symboles « + » et « – » doivent correspondre) (Fig. II).
3. Refermez le cache du compartiment à piles.
4. L’appareil est désormais prêt à être utilisé.
Remarque:Le voyant d’alimentation (3) passe au vert lorsque les piles sont relativement pleines.
Une fois qu’elles commencent à s’épuiser,le voyant d’alimentation clignote en rouge.Remplacez les
piles si le voyant d’alimentation clignote en rouge.
Remarque:Toujours employer le même type de piles.Ne pas mélanger les piles. Toujours
remplacer la totalité des piles en même temps.
Brancherlecâbleexibledelacaméra
• Lecâbleexible(10)sebranchesurlapoignéeWi-Fiparl’intermédiairedesaprise(2)en
veillant à la bonne réalisation du branchement (Fig.III et IV).
• Veillezàcequelapriseducâbleexiblesoitbienalignéeavecleraccorddebranchementdela
poignée pour faire coïncider leurs différents éléments (voir Images A et B).
• Fixezlapriseducâbleexibleentournantladouilleletée(Fig.IV).Pourretirerlecâbleexible,
tournezladouilleletéedanslesensinverseavantdedébrancherlecâble.
Fixation des accessoires de la caméra
• Trois accessoires sont fournis avec la caméra : le miroir (11),l’aimant (12) et le crochet (13).
• Le crochet et l’aimant permettent de récupérer de petits objets, tels que des bijoux ou des vis
tombés dans un trou.
• Chacundesaccessoiressexeselonlemêmeprocédé:
1. La tige des accessoires présente un petit crochet à accrocher dans le petit trou situé sur le côté de
l’objectif (1) (Image C).
2. Alignezlarainuresituéesurl’intérieurdelabaguedexationd’accessoire(14)aveclatigede
l’accessoireinstallésurl’objectifetfaitesglisserlabaguedexationd’accessoiresurl’objectifan
dexerl’accessoire(ImageD).
Installationdutéléphonemobilesurlamonture
pourtéléphonemobile
• La monture pour téléphone mobile (4) possède un bras de support extensible permettant de
s’adapter à la largeur de la plupart des téléphones mobiles.
• Tirez le bras de support de la monture pour téléphone mobile vers le haut puis installez le
téléphone.Rabaissezlebrasdesupportpourxerletéléphonesursamonture(Fig.VI).
Remarque:Seuls les téléphones mobiles de 80 mm de large au maximum pourront loger sur
la monture.
Miseenmarcheetarrêtdelacaméra
• Faites tourner la molette de l’interrupteur marche/arrêt (8) dans le sens «ON » jusqu’à ce qu’elle
produise un déclic (Fig.V).
• Le voyant d’alimentation (3) s’allumera en rouge pendant 40 secondes environ.
• Lorsque le voyant d’alimentation passe au vert,l’appareil est prêt à l’emploi.
• Pour l’éteindre, faites tourner la molette de l’interrupteur marche/arrêt dans le sens «OFF »
jusqu’à ce qu’elle produise un déclic et que le voyant d’alimentation s’éteigne.
Remarque:La molette de l’interrupteur marche/arrêt permet de régler le niveau de luminosité des
LED de l’objectif (1). Faites tourner la molette pour obtenir le niveau de luminosité souhaité.
AVERTISSEMENT : Les LED de l’objectif peuvent devenir très chaudes.Attention de ne pas toucher
l’objectif lorsqu’il est chaud et de ne pas installer d’accessoire avant qu’il ait refroidi.Télécharger
l’application mobile
Remarque:Seuls les appareils mobiles (téléphone mobiles et tablettes) à technologie Apple
iOS ou Android sont compatibles avec l’application nécessaire pour faire fonctionner la caméra
d’inspectionWi-Fi.Celle-cinedisposepasdesortievidéomanuellelaire.
725352_MANUAL.indd 11 09/03/2017 11:18
FR
12
iPhones et iPads
• SurvotreiPhoneouiPad,rendez-vousdansl’AppStoreetrecherchez«HDWiCam»puis
téléchargez cette application.
TéléphonesettablettesAndroid
• Sur votre téléphone mobile ou tablette Android, rendez-vous sur Google Play et recherchez« HD
WiCam»puistéléchargezcetteapplication.
ÉtablirlaconnexionauréseauWi-Fientrel’appareil
mobileetlacaméra
1. Sur le téléphone mobile, sur la tablette ou l’iPad, ouvrez la section des paramétrages Wi-Fi/
WLAN (réseau local sans fil) et vérifiez que la connexion Wi-Fi/WLAN est active.
2. Sur la poignée, tournez la molette de l’interrupteur marche/arrêt (8) dans le sens « ON »
pour la mettre en marche.
3. Le voyant d’alimentation (3) sera rouge ; attendez environ 40 secondes pour qu’il passe
au vert.
4. Sur l’appareil mobile, cherchez l’indication « CAM8802 » parmi les réseaux Wi-Fi/WLAN
disponibles et connectez-vous à ce réseau. Il s’agit du nom de réseau sans fil (SSID) ou
réseau Wi-Fi de la caméra.
5. Saisissez le mot de passe établi par défaut : 123456789.
6. Dès que l’appareil mobile est connecté au réseau, la caméra Wi-Fi est prête à utiliser.
Remarque: Plusieurs appareils peuvent se connecter simultanément à la caméra.
Remarque:LemotdepasseétablipardéfautainsiquelenomduSSIDpeuventêtremodiésau
moyen de l’application. Si vous oubliez votre nouveau mot de passe ou nouveau SSID, appuyez sur
le bouton de réinitialisation (5) présent sur la poignée pendant 10 secondes tandis que la caméra
est allumée. Cela permettra de restaurer les paramètres d’usine de l’appareil (Fig. IX).
Instructions d’utilisation
AVERTISSEMENT : Seulsl’objectif(1)etlecâbleexible(10)sontétanches.LapoignéeWi-Fietles
appareils mobiles compatibles ne sont pas étanches. N’immergez PAS la poignée et les appareils
mobiles dans de l’eau ou tout autre liquide et séchez-vous toujours bien les mains avant d’utiliser
l’appareil, de changer les piles ou d’appuyez sur un bouton de la poignée ou de l’appareil mobile.
Utilisationducâbleexible
• Lecâbleexible(10)etl’objectif(1)sontétanchesetpeuventêtreutilisésdansl’eauetautres
liquides non chauds et non corrosifs.
• Vériezquelecâbleexibleestbienxéàlapoignéeavantdeprocéder(voir«Brancherle
câbleexible»).
• La luminosité des LED de l’objectif est réglable au moyen de la molette de l’interrupteur marche/
arrêt (8).
• Lecâbleexiblepeutêtretordupourprendretouteformevoulue,permettantd’explorertoute
unevariétéd’endroitsdifcilesd’accès(Fig.VII).
L’applicationHDWiCam
Remarque : Cette application est compatible avec les iPhones et iPads Apple iOS et les
téléphone mobiles et tablettes Android. (Voir « Télécharger l’application mobile »).
Remarque : Connectez votre appareil mobile au réseau Wi-Fi avant d’ouvrir l’application.
(Voir « Établir la connexion au réseau Wi-Fi entre l’appareil mobile et la caméra ».)
Remarque : Vérifiez que le câble flexible (10) est bien fixé à la poignée avant d’utiliser
l’application. (Voir « Brancher le câble flexible ».)
1.Unefoislaconnexionsanslétablieentrel’appareilmobileetlacaméra,ouvrezl’application
«HDWiCam».
2.L’applicationafcheraàl’écranl’imagecaptéeparlacaméraettransmiseparl’appareil.
Remarque : Plusieurs appareils mobiles peuvent utiliser l’application et se connecter
simultanément à la caméra.
3. La caméra est à présent fonctionnelle (Fig. VII et VIII).
Remarquessurl’emploidel’applicationHDWiCam
• Faites pivoter l’appareil mobile pour visualiser l’écran selon une orientation «paysage » ou«
portrait ».
• Icône Photo (15) : appuyez sur cette icône pour prendre une photo statique. Celle-ci sera
sauvegardéedanslamémoiredel’appareilmobileetseraaccessibledanslechierphotosde
l’appareilouparl’intermédiaireduchierMémoire(17)del’application.
• Icône Enregistrement vidéo (16) : appuyez sur cette icône pour commencer à enregistrer une
vidéo sans son. Appuyez de nouveau sur l’icône pour terminer l’enregistrement. Cette vidéo sera
sauvegardéedanslamémoiredel’appareilmobileetseraaccessibledanslechiervidéosde
l’appareilouparl’intermédiaireduchierMémoire(17)del’application.
• Fichier Mémoire (17) : appuyez sur cette icône pour accéder aux photos ou vidéos réalisées.
• Renversementimagehaut/bas(18):appuyez sur cette icône pour renverser l’image
verticalement.
• Renversementimagegauche/droite(19):appuyez sur cette icône pour renverser l’image
horizontalement.
• Paramétrages (20) : appuyez sur cette icône pour accéder aux autres paramétrages de
l’application, par exemple pour changer le SSID et le mot de passe établis par défaut (Fig.V).
Remarque:Si vous changez le SSID ou le mot de passe établi par défaut, les paramétrages Wi-Fi/
WLAN de l’appareil mobile devront être actualisés pour pouvoir réaliser la connexion avec la caméra.
Si vous oubliez le nouveau SSID et/ou le nouveau mot de passe, appuyez 10 secondes sur le bouton
deréinitialisation(5)tandisquelacaméraestalluméeanderevenirauxparamétragesd’usine.
• Statut de connexion (21) : indique le statut (online ou non) de la caméra. Lors de l’accès à
d’autres fonctionnalités de l’application,cet emplacement de l’écran indique un triangle de
retour en arrière.
L’éclairage
• Pour allumer l’éclairage (9), veillez à d’abord mettre la caméra en marche puis à appuyer sur
l’interrupteur d’éclairage (6).
• Pour éteindre l’éclairage, appuyez de nouveau sur l’interrupteur d’éclairage.
Accessoires
La caméra d’inspection Wi-Fi est compatible avec d’autres produits Silverline
Référence Produit
199374 Rallonge pour caméra d’inspection
200259 Tête pour caméra d’inspection
Demandez conseil à votre revendeur Silverline pour en savoir plus.
Entretien
• Assurez-vous que tous les éléments de l’appareil soient propres et secs avant de le ranger.
• Nettoyez l’appareil avec soin,par exemple à l’aide d’un chiffon humide.
• Protégez la poignée Wi-Fi de toute immersion dans l’eau ou autre liquide et n’utilisez pas de
produits abrasifs pour nettoyer l’appareil.
Entreposage
• Si l’appareil doit être entreposé pour une longue période,il est recommandé de retirer les piles
and’évitertoutefuitesusceptibledel’endommager.
• Ranger l’appareil et ses accessoires dans la mallette fournie, dans un endroit sec et hors de
portée des enfants.
Traitement des déchets
• Ne jetez pas les outils électriques, batteries et autres déchets d’équipements électriques ou
électroniques (DEEE) avec les ordures ménagères.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous
informer de la procédure à suivre pour recycler les outils électriques.
725352_MANUAL.indd 12 09/03/2017 11:18
Caméra d’inspection HD avec Wi-Fi725352
13
silverlinetools.com
Conditions générales
Garantie des outils Silverline
Ce produit Silverline bénéficie d’une garantie
de 3 ans
Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l’achat afin
de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date
d’achat figurant sur votre facture.
Enregistrement de votre achat
Rendez-vous sur silverlinetools.com, sélectionnez le bouton d’enregistrement et saisissez :
• Vos informations personnelles
• Les informations concernant le produit et l’achat
Vous recevrez le certificat de garantie en format PDF. Veuillez l’imprimer et le conserver
avec votre article.
La période de garantie prend effet à compter de la date de l’achat en magasin indiquée sur
votre facture.
VEUILLEZ CONSERVER VOTRE PREUVE D’ACHAT.
Si ce produit est défectueux pendant les 30 jours qui suivent l’achat, retournez-le au magasin
où vous l’avez acheté, avec votre facture, en expliquant en détail le problème.Le produit sera
remplacé ou vous serez remboursé(e).
Si ce produit est défectueux après cette période de 30 jours,retournez-le à :
Silverline Tools Service
Centre PO Box 2988
Yeovil
BA21 1WU, Royaume Uni
Toute demande de service sous garantie doit être soumise pendant la période de garantie.
Avant toute intervention sous garantie, vous devez présenter la facture originale sur laquelle
doiventgurerladated’achat,votrenom,votreadresseetlelieud’achat.
Vous devez expliquer en détail la défaillance nécessitant réparation.
Lesdemandesdeservicesousgarantiefaitespendantlapériodedegarantieserontvériées
par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou
de fabrication.
Les frais de port ne seront pas remboursés.Les articles retournés doivent être convenablement
propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout
dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne
sont pas convenables ou sûres.
Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.
La réparation ou le remplacement du produit ne dépassera pas la période de garantie.
Lesanomaliesquenousreconnaissonsêtrecouvertesparlagarantieserontrectiéesparla
réparation de l’outil, sans frais (hormis les frais de port) ou par son remplacement par un outil
en parfait état de fonctionnement.
Les pièces ou les outils remplacés deviendront la propriété de SilverlineTools.
La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages
; ces avantages s’ajoutent à vos droits statutaires en tant que consommateur sans les affecter
aucunement.
La présente garantie couvre :
Laréparationduproduit,s’ilpeutêtrevérié,àlasatisfactiondeSilverlineTools,queles
défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours
de la période de garantie.
Si une pièce n’est plus disponible ou n’est plus fabriquée, SilverlineTools la remplacera par une
pièce de rechange opérationnelle.
Utilisation de ce produit dans l’UE.
La présente garantie ne couvre pas :
Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :
L’usure normale provoquée par l’utilisation conforme aux instructions d’utilisation, par exemple
des lames, des balais de charbon,des courroies, des ampoules, des batteries, etc.
Le remplacement de tout accessoire fourni tel que les forêts,les lames, les feuilles abrasives, les
outils de coupes et les autres articles associés.
Les dommages et les défaillances accidentels causés par une utilisation ou un entretien
négligent, une mauvaise utilisation,un manque d’entretien ou une utilisation ou une
manipulation imprudente du produit.
L’utilisationduproduitàdesnsautresquesonutilisationdomestiquenormale.
Lemoindrechangementoulamoindremodicationduproduit.
L’utilisation de pièces et d’accessoires qui ne sont pas des composants véritables de Silverline
Tools.
Une installation défectueuse (sauf si l’installation a été réalisée par Silverline Tools).
LesréparationsoulesmodicationsréaliséespardestiersautresqueSilverlineToolsouses
agents de réparation agréés.
Lesdemandesdeserviceautresqueledroitderectierlesdéfaillancesdel’outilindiquéesdans
ces conditions de garantie ne sont pas couvertes par cette garantie.
Déclaration de conformité CE
Le soussigné : M. Darrell Morris
Autorisé par : Silverline
Déclareque: La présente déclaration est établie sous la responsabilité exclusive
du fabricant. La présente déclaration de conformité est rédigée conformément à la
législation d'harmonisation de l’Union Européenne pertinente
Coded’identication:725352
Description : Caméra d’inspection HD avec Wi-Fi
Est conforme aux directives suivantes :
• DirectiveR&TTE1999/5/EC
• Directive RoHS 2011/65/UE
• EN62479:2010
• EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
• EN 301 489-1 V1.9.2
• EN 301 489-17 V2.2.1
• EN 300 328 V1.8.1
Organismenotié:Attestation of Global Compliance (Shenzhen) Co.,Ltd
Ladocumentationtechniqueestconservéepar:Silverline
Date : 02/12/2016
Signature :
M. Darrell Morris
Directeur général
Nometadressedufabricantoudesonreprésentantagréé:
Powerbox International Limited,entreprise enregistrée sous le numéro 06897059. Siège
social : Powerbox,Boundary Way,Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ,
Royaume Uni.
725352_MANUAL.indd 13 09/03/2017 11:18
DE
14
Übersetzung der Originalbetriebsanleitung
Einführung
Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung
enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst
wenn Sie bereits mit ähnlichen Produkten vertraut sind,lesen Sie diese Anleitung bitte sorgfältig
durch, um den größtmöglichen Nutzen aus diesemWerkzeug ziehen zu können. Bewahren Sie
diese Anleitung griffbereit auf und sorgen Sie dafür,dass alle Benutzer dieses Geräts sie gelesen
und verstanden haben.
Symbolerklärung
Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln
wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.
Gehörschutz tragen
Augenschutz tragen
Atemschutz tragen
Kopfschutz tragen
Schutzhandschuhe tragen
Bedienungsanleitung sorgfältig lesen
Achtung, Gefahr!
Entspricht den einschlägigen Rechtsvorschriften und Sicherheitsanforderungen
Umweltschutz Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt
werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen.
Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen
von der zuständigen Behörde oder dem Händler beraten.
Verzeichnis der technischen
Symbole und Abkürzungen
Technische Daten
Bildsensor: .....................................................CMOS
Kameraauösung: .......................................... 1080 x 720
Horizontaler Sichtwinkel:.............................................50°
Sendefrequenz: ......................................2400–2483,5 MHz
Mindestbeleuchtungsstärke: .......................................0 Lux
Leistung: ............................................4 Stck. AA-Batterien
Effektive Reichweite ohne Hindernis: ................................10 m
Abdichtungsgrad: ........................IP 67 (nur Linse/Inspektionskabel)
Kabelabmessungen: .......................................Ø 9 mm x 1m
Griffabmessungen (L x H x B):...............174 x 222 x 52 mm (ohne Kabel)
Gewicht:.............................................215 g (ohne Kabel)
Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die
technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.
VVolts
Hz Hertz
, DC Gleichstrom
A, mA Ampere, Milliampere
W, kW Watt, Kilowatt
°Grad
ØDurchmesser
Allgemeine Sicherheitshinweise
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag,Brand und/oder
schwere Verletzungen verursachen.
WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B.Kindern) mit eingeschränkten
körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit
einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit
verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt
werden. Kinder müssen beaufsichtigt werden, um sicherzustellen,dass sie das Gerät nicht als
Spielzeug verwenden.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf
netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne
Netzkabel).
1)Arbeitsplatzsicherheit
a) HaltenSieIhrenArbeitsbereichsauberundgutbeleuchtet.Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b)ArbeitenSiemitdemElektrowerkzeugnichtinexplosionsgefährdeterUmgebung,inder
sichbrennbareFlüssigkeiten,GaseoderStäubebenden. Elektrowerkzeuge erzeugen
Funken,die den Staub oder die Dämpfe entzünden können.
2) Elektrische Sicherheit
a) VermeidenSieKörperkontaktmitgeerdetenOberächenwievonRohren,Heizungen,
HerdenundKühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag,wenn
Ihr Körper geerdet ist.
b) HaltenSieElektrowerkzeugevonRegenoderNässefern. Das Eindringen von Wasser in
ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf,was Sie tun, und gehen Sie mit Vernunft an
dieArbeitmiteinemElektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde
sindoderunterdemEinussvonDrogen,AlkoholoderMedikamentenstehen.EinMoment
der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
b) TragenSiepersönlicheSchutzausrüstungundimmereineSchutzbrille.Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,rutschfeste Sicherheitsschuhe, Schutzhelm
oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko
von Verletzungen.
c) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand
und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug
in unerwarteten Situationen besser kontrollieren.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) ÜberlastenSiedasGerätnicht.VerwendenSiefürIhreArbeitdasdafürbestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,
dassichnichtmehrein-oderausschaltenlässt,istgefährlichundmussrepariertwerden.
c) VerwendenSieElektrowerkzeug,Zubehör,Einsatzwerkzeugeusw.entsprechenddiesen
Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit.Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
5) Service
a) LassenSieIhrElektrowerkzeugnurvonqualiziertemFachpersonalundnurmit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.
Zusätzliche Sicherheitshinweise
• Dieses Gerät ist nicht bruchsicher. Achten Sie darauf,dass es nicht aus größerer Höhe
fallengelassen wird und setzen Sie es keinen Stoß- oder Schlagbelastungen aus.
• Bei vollständig montiertem Gerät sind die Kameralinse und das Kabel wasserbeständig.
• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gerät eindringen. Sollte
sich Kondensat im Inneren der Linse bilden,verwenden Sie die Kamera nicht. Lassen Sie die
Feuchtigkeit vor dem Gebrauch verdunsten.
• Schalten Sie das Gerät aus, wenn es nicht in Benutzung ist.
• Halten Sie den Magneten von Herzschrittmachern fern. Der Magnet erzeugt ein Magnetfeld, das
die fehlerfreie Funktion von Herzschrittmachern beeinträchtigen kann.
• Halten Sie bei Verwendung eines kompatiblen Mobilgerätes als Bildschirm das Mobilgerät von
Flüssigkeiten fern.
725352_MANUAL.indd 14 09/03/2017 11:18
HD-Video-Inspektionskamera mit WLAN725352
15
silverlinetools.com
Hinweis: Die Betriebsanzeige (3) leuchtet bei hohem Ladestand der Batterien grün. Bei
Entladung der Batterien blinkt die Betriebsanzeige rot. Wechseln Sie bei rot blinkender
Betriebsanzeige die Batterien.
Hinweis: Verwenden Sie den gleichen Batterietyp. Verwenden Sie Batterien unterschiedlichen
Typs nicht zusammen. Ersetzen Sie alle Batterien gleichzeitig.
Flexkabelanbringen
• Das Flexkabel (10) lässt sich über den/die Kabelstecker/-buchse (2) mit dem WLAN-Handapparat
verbinden (siehe Abb.III und IV).
• Vergewissern Sie sich vor dem Anschließen, dass der/die Kabelstecker/-buchse ordnungsgemäß
ausgerichtet ist und orientieren Sie sich dabei an der Bildanleitung (siehe Abb.A und B).
• Ziehen Sie den/die Kabelstecker/-buchse an, indem Sie die Gewindehülse (siehe Abb.IV) drehen.
Lösen Sie zum Abnehmen des Flexkabels die Gewindehülse,bevor Sie den Stecker ziehen.
Kamerazubehöranbringen
• Für den Einsatz dieser Inspektionskamera sind drei Zubehörteile im Lieferumfang enthalten: ein
Spiegel (11), ein Magnet (12) und ein Haken (13).
• Mit dem Haken und dem Magneten lassen sich kleine Gegenstände wie Ringe oder Schrauben
bergen.
• Diese Zubehörteile werden wie folgt montiert:
1. Setzen Sie das Häkchen am Zubehörschaft in das kleine Loch seitlich am Kamerakopf
(1) (siehe Abb. C).
2. Richten Sie den Schaft des Zubehörteils auf die Nut innen am Zubehörring (14) aus und
stecken Sie den Zubehörring dann zum Fixieren des Zubehörteils auf den Kamerakopf
(siehe Abb. D).
MobiltelefonandieMobiltelefonhalterung
anschließen
• Die Mobiltelefonhalterung (4) verfügt über einen ausziehbaren Stützarm, mit dem sie sich an
die Breite der meisten Mobiltelefone anpassen lässt.
• Ziehen Sie den Stützarm der Mobiltelefonhalterung hoch und setzen Sie das Telefon ein.Lassen
SiedenStützarmzurückgleiten,sodassdasMobiltelefonsicherinderHalterungxiertist
(siehe Abb. VI).
Hinweis: Nur Mobiltelefon mit einer Breite von 80 mm passen in die Halterung.
Handapparat ein- und ausschalten
• Drehen Sie den Betriebsschalter (8), bis sich der Handapparat mit einem Klickgeräusch
einschaltet (siehe Abb. V).
• Die Betriebsanzeige (3) leuchtet nun etwa 40 Sekunden lang rot auf.
• Wenn die Betriebsanzeige auf grün wechselt,ist der Handapparat betriebsbereit.
• Drehen Sie den Betriebsschalter zum Abschalten des Handapparats, bis sich die Konsole mit
einem Klickgeräusch ausschaltet und sich die Betriebsanzeige verdunkelt.
Hinweis: Über den Betriebsschalter lässt sich die Helligkeit der LED-Lampen im Kamerakopf
(1) steuern. Drehen Sie das Schalterrädchen auf die gewünschte Helligkeitsstufe.
WARNUNG! Wenn die LED-Lampen im Kamerakopf leuchten, können sie sehr heiß werden.
Berühren Sie den heißen Kamerakopf nicht und installieren Sie Zubehörteile erst, wenn der
Kamerakopf abgekühlt ist.
App herunterladen
Hinweis: Nur Mobilgeräte (Mobiltelefone und Tabletcomputer) mit Apple iOS oder Android
sind mit der zur Verwendung dieser Video-Inspektionskamera benötigten App kompatibel. Der
Handapparat verfügt über keine Möglichkeit zur manuellen Videoausgabe per Kabel.
Kamera und Handapparat
1Kamerakopf
2Kabelstecker/-buchse
3Betriebsanzeige
4Mobiltelefonhalterung
5Rückstelltaste
6Lichtschalter
7Batteriefach
8Betriebsschalter
9Lampe
10 Flexkabel
Standardzubehör
11 Spiegel
12 Magnet
13 Haken
14 Zubehörring
Appübersicht*
15 Bildaufnahmetaste
16 Videoaufnahmetaste
17 Speicherordner
18 Horizontale Spiegelung
19 Vertikale Spiegelung
20 Einstellungen
21 Onlinestatus
Geräteübersicht
*Die App kann sich bei zukünftigenAktualisierungen ändern, so dass die Angaben in
dieser Bedienungsanleitung möglicherweise nicht mehr genau zutreffen.
Bestimmungsgemäße Verwendung
Videoinspektionskamera zur Untersuchung von unzugänglichen Stellen auf Dachböden
und andernorts in Gebäuden sowie für Arbeiten im Kfz-Bereich. Mit Lampe, flexiblem,
wasserdichtem Kamerakabel, Magnet, Spiegel, Haken und Mobiltelefonhalterung. Kabellose
WLAN-Verbindung zu einem Mobilgerät, das sich unter Verwendung der herunterladbaren
App für Android- und Apple-Plattformen zur Wiedergabe und zum Aufnehmen von Videos
einsetzen lässt.
Auspacken des Gerätes
Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig
mit all seinen Eigenschaften und Funktionen vertraut. Vergewissern Sie sich, dass sämtliche
Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder
beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.
Vor Inbetriebnahme
Batterien einlegen
Hinweis: Dieses Gerät benötigt zum Betrieb vier AA-Batterien (im Lieferumfang enthalten).
Das Batteriefach (7) befindet sich unten am Griff des Handapparats und verfügt über einen
Schiebedeckel.
1. Schieben Sie den Batteriefachdeckel auf (siehe Abb. I).
2. Setzen Sie die Batterien ein und achten Sie dabei auf die richtige Polung (siehe Abb.II).
3. Schieben Sie den Batteriefachdeckel wieder zu.
4. Das Gerät ist nun einsatzbereit.
725352_MANUAL.indd 15 09/03/2017 11:18
DE
16
iPhones und iPads
• SuchenSieaufIhremiPhoneoderiPadimApple-App-Storenach„HDWiCam”undladenSie
die App herunter.
Android-Telefoneund-Tabletcomputer
• Suchen Sie auf Ihrem Android-Mobiltelefon oder -Tabletcomputer im Google-Play-Shop nach
„HDWiCam”undladenSiedieAppherunter.
WLAN-VerbindungzwischenMobilgerätund
Handapparat herstellen
1. Gehen Sie auf Ihrem Mobiltelefon oder Tablet/iPad zu den WLAN-Einstellungen und
vergewissern Sie sich, dass Sie WLAN eingeschaltet haben.
2. Schalten Sie die Kamera durch Drehen des Betriebsschalters (8) am Handapparat ein.
3. Die Betriebsanzeige (3) leuchtet nun rot; warten Sie, bis das Licht nach etwa 40 Sekunden
auf Grün wechselt.
4. Suchen Sie in den verfügbaren WLAN-Netzwerken am Mobilgerät nach „CAM8802” und
stellen Sie die Verbindung her. Hierbei handelt es sich um den Netzwerknamen bzw. die
SSID (Service Set Identifier).
5. Geben Sie das Standardkennwort ein: 123456789
6. Sobald das Mobilgerät mit dem Netzwerkverbunden ist, ist die WLAN-Kamera einsatzbereit.
Hinweis: Es können mehrere Geräte gleichzeitig mit dem Handapparat verbunden werden.
Hinweis: Standardkennwort und Netzwerkname können mit der App geändert werden. Falls
das benutzerdefinierte Kennwort oder der Netzwerkname vergessen wurden, halten Sie die
Rückstelltaste (5) bei eingeschaltetem Handapparat zehn Sekunden lang gedrückt. Dadurch
wird der Handapparat auf seine Werkseinstellung zurückgesetzt (siehe Abb. IX).
Bedienung
WARNUNG! Nur der Kamerakopf (1) und das Flexkabel (10) sind wasserdicht. Der WLAN-
Handapparat und das kompatible Mobilgerät sind nicht wasserdicht. Tauchen Sie den
Handapparat und das Mobilgerät nicht in Wasser oder andere Flüssigkeiten und trocknen
Sie stets gut Ihre Hände, bevor Sie das Gerät bedienen, die Batterien wechseln oder eine der
Tasten am Handapparat oder dem Mobilgerät drücken.
VerwendungshinweisezumFlexkabel
• Das Flexkabel (10) und der Kamerakopf (1) sind wasserdicht und können sowohl in Wasser als
auch anderen kühlen, nicht korrosiven Flüssigkeiten verwendet werden.
• Vergewissern Sie sich vor Gebrauch, dass das Flexkabel fest mit dem Handapparat verbunden ist
(siehe „Flexkabel anbringen“).
• Die Helligkeit der Lampen im Kamerakopf lässt sich über den Betriebsschalter (8) steuern.
• Das Flexkabel kann beliebig gebogen werden, so dass auch schwer erreichbare Stellen
eingesehen werden können (siehe Abb.VII).
HD-WLAN-Kamera-App
Hinweis: Diese App ist mit Apple iOS (iPhones und iPads) sowie Android-Mobiletelefonen und
-Tabletcomputern kompatibel (siehe „App herunterladen“).
Hinweis: Schließen Sie Ihr Mobilgerät kabellos über die WLAN-Verbindung an, bevor Sie die
App öffnen (siehe „WLAN-Verbindung zwischen Mobilgerät und Handapparat herstellen“).
Hinweis: Vergewissern Sie sich vor Verwendung der App, dass das Flexkabel (10) fest
angeschlossen ist (siehe „Flexkabel anbringen“).
1. Öffnen Sie die HD-WLAN-App, sobald eine kabellose Verbindung zwischen Mobilgerät und
Handapparat hergestellt wurde.
2. Die App zeigt das von der Kamera erzeugte und vom Handapparat übertragene Bild an.
Hinweis: Über die App lassen sich mehrere Mobilgeräte gleichzeitig an die Kamera und den
Handapparat anschließen.
3. Die Kamera ist nun einsatzbereit (siehe Abb. VII und VIII).
Verwendungshinweise zur HD-WLAN-Kamera-App
• Drehen Sie das Mobilgerät, um die App wahlweise im Hoch- oder Querformat anzeigen zu
lassen.
• Bildaufnahmetaste (15): Durch Betätigung dieser Taste wird ein Standbild aufgenommen.
Dieses wird im Speicher des Mobilgerätes abgespeichert und kann über den Fotoordner des
Gerätes sowie über den Speicherordner (17) in der App abgerufen werden.
• Videoaufnahmetaste (16): Durch Betätigung dieser Taste wird ein tonloses Video aufgenommen.
Drücken Sie die Taste erneut, um die Aufnahme zu beenden. DasVideo wird im Speicher des
Mobilgerätes abgespeichert und kann über den Videoordner des Gerätes sowie über den
Speicherordner (17) in der App abgerufen werden.
• Speicherordner (17): Durch Betätigung dieser Taste kann auf abgespeicherte Bilder und Videos
zugegriffen werden.
• Horizontale Spiegelung (18): Durch Betätigung dieser Taste wird das Bild um die vertikale
Achse gespiegelt.
• Vertikale Spiegelung (19): Durch Betätigung dieser Taste wird das Bild um die horizontale
Achse gespiegelt.
• Einstellungen (20): Durch Betätigung dieser Taste kann auf andere Einstellungen in der App
zugriffen werden, z.B.zur Änderung der Standard-SSID und des Kennworts auf einen SSID-
NamenIhrerWahlundeinbenutzerdeniertesKennwort(sieheAbb.V).
Hinweis: Wenn die SSID oder das Kennwort geändert werden, müssen die WLAN-
Einstellungen am Mobilgerät aktualisiert werden, damit es mit dem Handapparat verbunden
werden kann. Falls die benutzerdefinierten SSID- und/oder Kennwortdaten vergessen worden
sein sollten, halten Sie die Rückstelltaste (5) bei eingeschaltetem Handapparat zehn Sekunden
lang gedrückt, um zu den Werkseinstellungen des Handapparats zurückzukehren.
• Onlinestatus (21): Dies zeigt den Verbindungsstatus der Kamera an.Falls auf andere Bereiche in
derAppzugegriffenwird,erscheintandieserStellediedreieckige„Zurück“-Schaltäche.
Lampe ein- und ausschalten
• Schalten Sie zum Einschalten der Lampe (9) zunächst den Handapparat ein und betätigen Sie
dann den Lichtschalter (6).
• Betätigen Sie den Lichtschalter zum Ausschalten der Lampe erneut.
Zubehör
• Diese Video-Inspektionskamera mit WLAN ist mit den folgenden Silverline-Markenartikeln
kompatibel:
Art.-Nr. Artikel
199374 Flexible Verlängerung für Video-Inspektionskamera, 2 m
200259 Kopf für Videoinspektionskamera, 50°-Winkel
Weitere Informationen erhalten Sie von Ihrem Silverline-Fachhändler.
Instandhaltung
• Sorgen Sie vor der Lagerung des Gerätes dafür, dass alleTeile sauber und trocken sind.
• Reinigen Sie das Gerät bei Bedarf vorsichtig mit einem feuchtenTuch o. ä.
• Tauchen Sie den WLAN-Handapparat nicht in Wasser oder andere Flüssigkeiten und verwenden
Sie keine Scheuermittel zur Reinigung des Gerätes.
Lagerung
• Entnehmen Sie bei länger andauernder Lagerung die Batterien, um ein Entleeren,Auslaufen
und Schäden am Gerät zu verhindern.
• Lagern Sie das Gerät und alle Zubehörteile im mitgelieferten Koffer an einem trockenen Ort
außerhalb der Reichweite von Kindern.
Entsorgung
Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die
geltenden Vorschriften und Gesetze.
• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll
entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von
Elektrowerkzeugen beraten.
725352_MANUAL.indd 16 09/03/2017 11:18
HD-Video-Inspektionskamera mit WLAN725352
17
silverlinetools.com
Garantiebedingungen
Silverline-Tools-Garantie
Dieser Silverline-Artikel wird mit einer
3-Jahres-Garantieangeboten
Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30Tagen nach dem Kauf,
um die 3-Jahres-Garantie zu aktivieren.
Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.
Registrierung Ihres Kaufs
Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“’ und geben Sie Folgendes
ein:
• Ihre persönlichen Angaben
• ProduktdetailsundKaunformationen
Sobald dieser Artikel registriert worden ist,wird Ihre Garantiebescheinigung im PDF-Format
erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.
Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel,das auf dem Kaufbeleg
angegeben ist.
BITTE BEWAHREN SIE DEN KAUFBELEG AUF!
Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte,
bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler,bei dem es gekauft wurde,
und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis
zurückerstattet.
Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden
Sie es bitte an:
Silverline Tools Service Centre
PO Box 2988
Yeovil
BA211WU,Großbritannien
Der Garantieanspruch muss während der Garantiezeit gestellt werden.
Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen
und Ihre Adresse sowie den Ort des Kaufs angeben,bevor etwaige Arbeiten durchgeführt
werden können.
Sie müssen genaue Angaben über den zu behebenden Defekt machen.
Alle innerhalb der Garantiefrist gemachten Forderungen werden von SilverlineTools daraufhin
überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.
Versandkosten werden nicht zurückerstattet.Alle Artikel sollten sich in sauberem und sicherem
ZustandbendenundsorgfältigverpacktzurReparatureingeschicktwerden,umSchäden
oder Verletzungen während desTransports zu vermeiden.Die Annahme unangemessener oder
unsicherer Lieferungen kann von uns verweigert werden.
Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten
durchgeführt. Die Reparatur oder der Ersatz desArtikels führt nicht zur Verlängerung des
Garantiezeitraums. Mängel,bei denen unsere Prüfung ergibt,dass sie unter die Garantie fallen,
werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein
Werkzeug in einwandfreiem Zustand behoben.
Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline
Tools über.
Die Reparatur bzw.der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren
gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.
DurchdieGarantieabgedecktist:
Die Reparatur des Artikels,nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde,
dass der Defekt durch fehlerhaftes Material oder mangelhafteArbeitsausführung bedingt ist und
in den Garantiezeitraum fällt.
Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird,kann Silverline
Tools es gegen einen funktionellen Ersatz austauschen.
Verwendung des Artikels innerhalb der EU.
DurchdieGarantienichtabgedecktist:
Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden
sind:
Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der
Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien
usw.
Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern,
Schneidscheiben und anderen zugehörigen Teilen.
Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung,
Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels
entstanden sind.
Verwendung des Artikels für andere als normale Haushaltszwecke.
Jegliche Veränderungen oder Modifikationen des Artikels.
Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline
Tools sind.
Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten
Reparaturwerkstätten durchgeführt wurden.
Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen
Garantiebedingungen genannten Werkzeug hinausgehen.
EG-Konformitätserklärung
Name des Unterzeichners: Mr. Darrell Morris
Bevollmächtigtdurch:Silverline
ErklärthiermitFolgendes:Die alleinige Verantwortung für die Ausstellung dieser
Erklärung trägt der Hersteller.Der Gegenstand der Erklärung erfüllt die einschlägigen
Harmonisierungsrechtsvorschriften der Gemeinschaft.
Produktkennung: 725352
Produktbezeichnung:HD-Video-Inspektionskamera mit WLAN
Entspricht den folgenden Richtlinien und Normen:
• R&TTE-Richtlinie1999/5/EC
• RoHS-Richtlinie 2011/65/EU
• EN62479:2010
• EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
• EN 301 489-1 V1.9.2
• EN 301 489-17 V2.2.1
• EN 300 328 V1.8.1
Benannte Stelle: Attestation of Global Compliance (Shenzhen) Co.,Ltd
Techn.Unterlagenbei:Silverline
Datum: 02/12/2016
Unterzeichnet von:
Mr. Darrell Morris,
Geschäftsführender Direktor
Name und Anschrift des Herstellers:
Powerbox International Limited,Handelsregisternummer 06897059. Eingetragene
Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ,
Großbritannien.
725352_MANUAL.indd 17 09/03/2017 11:18
ES
18
Traducción del manual original
Introducción
Gracias por haber elegido esta herramienta Silverline. Estas instrucciones contienen la información
necesariaparautilizaresteproductodeformasegurayecaz.Leaatentamenteestemanualpara
obtener todas las ventajas y características únicas de su nueva herramienta. Conserve este manual
a mano y asegúrese de que todas las personas que utilicen esta herramienta lo hayan leído y
entendido correctamente.
Características técnicas
Descripción de los símbolos
Los símbolos siguientes pueden aparecer en la placa de características de su herramienta.
Éstos representan información importante sobre el producto o instrucciones relativas a su uso.
Lleve protección auditiva
Lleve protección ocular
Lleve protección respiratoria
Lleve un casco de seguridad
Lleve guantes de seguridad
Lea el manual de instrucciones
¡Peligro!
Conforme a las normas de seguridad y la legislación correspondiente.
ProtecciónmedioambientalLos productos eléctricos usados no se deben
mezclar con la basura convencional. Están sujetos al principio de recogida
selectiva. Solicite información a su ayuntamiento o distribuidor sobre las
opciones de reciclaje.
Características técnicas
Sensor de la cámara: .............................................CMOS
Resolución de pantalla:................................1.080 x 720 píxeles
Ángulo de visión horizontal:..........................................50°
Frecuencia de transmisión: ...........................2.400–2.483,5 MHz
Iluminación mínima:..............................................0 Lux
Alimentación: .......................................4 pilas AA (incluidas)
Alcance máximo sin obstáculos:.....................................10 m
Capacidad de impermeabilización: ......IP67(solamentelenteytuboexible)
Dimensionesdelcableexible: ..............................ø9 mm x 1 m
Dimensiones del mango (L xAn x A): .......174x52x222mm(excluidotuboexible)
Peso: .......................................215g(excluidotuboexible)
Como parte de nuestra política de desarrollo de productos, los datos técnicos de los
productos Silverline pueden cambiar sin previo aviso
Abreviaturas de términos técnicos
VVoltio/s
Hz Hercio/s
, DC Corriente continua
A, mA Amperio/s, miliamperio/s
W, kW Vatio/s, kilovatio/s
°Grados
ØDiámetro
Instrucciones de seguridad relativas
a las herramientas eléctricas
ADVERTENCIA: Lea siempre el manual de instrucciones y las advertencias de seguridad.
No seguir estas advertencias e instrucciones puede causar descargas eléctricas, incendios y/o
lesiones graves.
ADVERTENCIA: Nopermitaquelosniños,personasdiscapacitadasopersonasnocualicadas
utilicen esta herramienta. Mantenga esta herramienta fuera del alcance de los niños.
Conserve estas instrucciones de seguridad para futura referencia.
Laexpresión“herramientaeléctrica”sereereasuherramientaalimentadaporcorrienteeléctrica
(herramienta alámbrica) o una herramienta eléctrica alimentada por baterías (herramienta
inalámbrica).
1)Seguridadeneláreadetrabajo
a) Mantengaeláreadetrabajolimpiaybieniluminada. Las áreas de trabajo desordenadas
y oscuras son peligrosas y pueden provocar un accidente.
b) Noutiliceherramientaseléctricasenatmósferasexplosivasquecontenganlíquidos,
gasesopolvosinamables.
2) Seguridad eléctrica
b) Eviteelcontactoconmaterialesconductorestalescomotuberías,radiadores,estufas
y refrigeradores. El riesgo de descarga eléctrica se incrementa si su cuerpo está expuesto a
materiales conductores.
c) No exponga las herramientas eléctricas a la lluvia o la humedad. El contacto de agua en una
herramienta eléctrica aumentará el riesgo de descargas eléctricas.
3) Seguridad personal
a) Manténgasealerta,fíjeseenloqueestáhaciendoyuseelsentidocomúncuandoesté
utilizando una herramienta eléctrica. No use una herramienta eléctrica si se encuentra
cansadoobajolainuenciadedrogas,alcoholomedicamentos.Unmomentodedistracción
mientras esté utilizando una herramienta eléctrica puede provocar lesiones corporales graves.
b) Utilicesiempreequipodeprotecciónpersonal.Usesiempreprotecciónocular. El uso
de dispositivos de seguridad personal (máscara anti-polvo, calzado de seguridad antideslizante,
casco resistente y protecciones auditivas adecuadas) reducirá el riesgo de lesiones corporales.
c) Noadopteposturasforzadas.Manténgaseenposiciónrmeyenequilibrioentodo
momento. De este modo,podrá controlar mejor la herramienta eléctrica en situaciones
inesperadas.
4) Uso y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica de forma adecuada.
Utilice su herramienta únicamente para la tarea que haya sido destinada.
b) No use la herramienta eléctrica si el interruptor no la enciende o la apaga. Toda
herramienta eléctrica que no se pueda controlar mediante el interruptor es peligrosa y debe ser
reparada inmediatamente.
g) Utilice la herramienta eléctrica y los accesorios siguiendo el manual de instrucciones
yteniendoencuentalascondicionesyeltrabajoquenecesiterealizar.El uso de la
herramienta eléctrica con un propósito distinto al cual ha sido diseñada, podría ser peligroso.
5) Mantenimiento y reparación
a) Repare siempre su herramienta eléctrica en un servicio técnico autorizado. Utilice
únicamente piezas de recambio idénticas y homologadas. Esto garantizará un funcionamiento
óptimo y seguro de su herramienta eléctrica.
Instrucciones de seguridad adicionales
• Esta herramienta no está preparada para soportar golpes. Tenga cuidado en no golpear esta
herramienta nunca la deje caer al suelo.
• La lente de la cámara y el cable son resistentes al agua cuando están completamente
ensamblados.
• No permita que ningún líquido entre dentro de la cámara. No utilice la cámara si observa
condensación en la lente, deje que se evapore antes de utilizar la herramienta.
• Apague la herramienta cuando no la utilice.
• No coloque el imán cerca de personas que utilicen marcapasos. El campo magnético que
produce el imán puede perturbar el funcionamiento de los marcapasos.
• Mantenga siempre el teléfono móvil conectado lejos del agua y líquidos.
725352_MANUAL.indd 18 09/03/2017 11:18
Endoscopio industrial inalámbrico HD725352
19
silverlinetools.com
Cámara y terminal
1Carcasa de la lente
2Conector del cable macho/hembra
3Luz indicadora de encendido
4Soporte para teléfono móvil
5Botón de reinicio
6Interruptor de la luz de trabajo
7Compartimento para las pilas
8Interruptor de encendido
9Luz de trabajo
10 Cable flexible de la cámara
Accesorios
11 Espejo
12 Imán
13 Gancho
14 Anilla de sujeción
Funciones de la aplicación*
15 Botón para capturar fotos
16 Botón para grabar video
17 Carpeta de almacenamiento
18 Imagen del espejo (arriba y abajo)
19 Imagen del espejo (izquierda y derecha)
20 Ajustes
21 Estado de conexión
Características del producto
*Las características de la aplicación puede cambiar en futuras versiones.
Aplicaciones
Endoscopio industrial indicado para inspeccionar áreas de difícil acceso (desvanes,
inmuebles, vehículos, etc.). Luz de trabajo y cable de inspección flexible resistente al agua
con diferentes accesorios (imán, gancho, espejo y soporte para teléfono móvil). Conexión
Wifi mediante teléfono móvil y aplicación compatible para Android/iOS disponible a través de
Google Play y App Store.
Desembalaje
Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y
funciones. Asegúrese de que el embalaje incluya todas las piezas y compruebe que estén en buenas
condiciones. Si faltan piezas o están dañadas,sustitúyalas antes de utilizar esta herramienta.
Antes de usar
Instalación de las pilas
Nota: Esta herramienta requiere 4 pilas AA (incluidas). El compartimento para las pilas (7) está
situado en la parte posterior del terminal de la herramienta.
1. Deslice la tapa del compartimento para las pilas (Fig. I).
2. Coloque las pilas de forma adecuada siguiendo el patrón de polaridad indicado (+) y (-)
(Fig. II).
3. Vuelva a colocar la tapa del compartimento para las pilas.
4. La herramienta está lista para utilizarse.
Nota: La luz del indicador de encendido (3) se iluminará en color verde cuando las pilas estén
cargadas. La luz del indicador de encendido se iluminará en color rojo cuando las pilas estén
desgastadas. Sustituya las pilas cuando la luz del indicador sea de color rojo.
Nota: Utilice el mismo tipo de pilas. Sustituya siempre todas las pilas simultáneamente.
Montajedelcableexible
• Elcableexibledelacámara(10)puedeconectarsealterminalWidelaherramientamediante
el conector macho/hembra (2) (véase Fig.III y IV).
• Asegúrese de que ambos conectores estén alineados de forma correcta (véase imagen A y B)
como referencia.
• Paraapretarelconector,enrósqueloensentidohorario(Fig.IV).Pararetiraryaojarelconector,
desenrósquelo en sentido antihorario.
Montaje de los accesorios
• Esta cámara se suministra con varios accesorios: imán (12), espejo (11) y gancho (13).
• El imán y el gancho pueden utilizarse para recuperar objetos tales como anillos o tornillos.
• Todos los accesorios deben instalarse mediante el mismo procedimiento:
1. Coloque el gancho del accesorio dentro del agujero situado en la carcasa de la lente (1)
(Fig. C).
2. Alinee el vástago del accesorio con la ranura situada dentro de la anilla de sujeción (14) y
empuje la anilla dentro de la carcasa de la lente (véase Fig. D)
Montaje de un teléfono móvil en el soporte
• El soporte para teléfono móvil (4) puede ajustarse para adaptarse a diferentes modelos de
teléfonos.
• Abra los extremos del soporte e introduzca el teléfono. Cierre los extremos del soporte para
sujetarelteléfonormemente(Fig.VI).
Nota: Este soporte solo puede sujetar teléfonos móviles de hasta 80 mm de ancho.
Encendido y apagado
• Gireelinterruptordeencendido(8)hastalamarca“ON”(encendido)(Fig.V).
• El indicador de encendido de color rojo se iluminará durante aproximadamente 40 segundos.
• La herramienta podrá utilizarse cuando el indicador de encendido esté en color verde.
• Paraapagarlaherramienta,gireelinterruptordeencendidohastalamarca“OFF”(apagado)
(Fig.V).
Nota: El dial del interruptor de encendido sirve para controlar el nivel de intensidad de la
luz LED situada en la carcasa de la lente (1). Gire el dial en sentido horario/antihorario para
ajustar el nivel de intensidad de la luz LED.
ADVERTENCIA: La luz LED puede calentarse durante el funcionamiento. Tenga precaución, no
toque la luz LED o instale ningún accesorio hasta que la lente se haya enfriado.
Descarga de la aplicación
Nota: Esta herramienta solo es compatible con aplicaciones para teléfonos y tabletas Apple
iOS/Android. Este endoscopio no dispone de salida de video física.
Descarga para iPhones y iPads
• VayaalatiendadeAppStoreydescarguelaaplicación“HDWiCam’parasuiPhoneoiPad.
Descargaparateléfonos/tabletasAndroid
• VayaalatiendadeGooglePlayparadescargarlaaplicación“HDWiCam’parasuteléfonoo
tableta Android.
725352_MANUAL.indd 19 09/03/2017 11:18
ES
20
ConexiónWi(teléfono/tabletayterminal)
1. Asegúrese de que la opción de Wifi/Wlan esté activada en los ajustes de su teléfono o
tableta.
2. Gire el interruptor de encendido (8) hasta ajustarlo en la posición “ON” (encendido).
3. El indicador de encendido (3) de color rojo se iluminará. Espere aproximadamente 40
segundos hasta que el indicador esté en color verde.
4. Valla a las opciones de “Buscar redes disponibles Wifi/Wlan” de su dispositivo y conéctese
a “CAM8802”. Este es el identificador (SSID) o red Wifi de la cámara.
5. Introduzca esta contraseña: 123456789
6. El endoscopio podrá utilizarse cuando se haya conectado a la red Wifi.
Nota: Es posible conectar varios dispositivos Wifi al terminal del endoscopio.
Nota: La contraseña (SSID) por defecto puede cambiarse dentro de la aplicación. Para volver
a la contraseña (SSID) por defecto, encienda la herramienta y pulse el botón de reinicio (5)
durante 10 segundos. Esto reiniciará los ajustes de fábrica del terminal (Fig. IX).
Funcionamiento
ADVERTENCIA: Lacarcasadelalente(1)yelcableexible(10)sonlosúnicoscomponentes
resistentes al agua. El terminal y el teléfono móvil/tableta no son resistentes al agua.NUNCA
introduzca el terminal o el dispositivo móvil en el agua.Asegúrese de que sus manos estén
completamente secas antes de sustituir las pilas o antes de utilizar esta herramienta.
Utilizacióndelcableexible
• Elcableexible(10)ylacarcasadelalente(1)sonresistentesalaguaylíquidosnocorrosivos.
• Asegúresedequeelcableexibleestéconectadormementeenelterminalantesdeutilizarla
herramienta(véase“Montajedelcableexible”.
• El nivel de intensidad de la luz de la lente puede ajustarse mediante el interruptor de encendido
(8).
• Elcableexiblesepuededoblarpararodearobstáculosyaccederazonasdedifícilacceso
(Fig.VIII).
AplicaciónWiCamHD
Nota: Esta aplicación es compatible con iPhones, iPads, teléfonos móviles/tabletas Android
(véase “Descarga de la aplicación”).
Nota: Conecte su dispositivo a la red Wifi antes de abrir la aplicación (véase “Conexión Wifi -
teléfono/tableta y terminal”).
Nota: Asegúrese de que el cable flexible esté conectado firmemente en el terminal antes de
utilizar la herramienta (véase “Montaje del cable flexible”.
1. Conecte los dispositivos a la red Wifi y abra la aplicación “HD WifiCam”.
2. La imagen se transmitirá desde el terminal hasta su dispositivo móvil vía Wifi.
Nota: La aplicación le permitirá conectar varios dispositivos de forma simultánea.
3. Ahora podrá utilizar la cámara (Fig. VII y V IIII).
Notasadicionales-WiCamHD
• Gire el dispositivo móvil para visualizar la imagen en posición horizontal o vertical.
• Botón para capturar fotos (15): Pulse este botón para capturar una imagen. La imagen será
guardada en la carpeta de almacenamiento (17) de la aplicación de su dispositivo móvil.
• Botón para grabar video (16): Pulse este botón para grabar video sin audio.Vuelva a pulsar
el botón para detener la grabación de video.El video será guardado en la carpeta de
almacenamiento de la aplicación de su dispositivo móvil.
• Carpeta de almacenamiento: Pulse este botón para ver todas las fotos/videos guardados.
• Imagen del espejo (arriba y abajo) (18): Pulse este botón para girar la imagen hacia arriba/abajo.
• Imagen del espejo (izquierda y derecha) (19): Pulse este botón para girar la imagen hacia la
izquierda/derecha.
• Ajustes (20): Pulse este botón para acceder a las opciones de ajuste de la aplicación (cambiar/
reiniciar contraseña SSID) (Fig.V).
Nota: Tenga en cuenta que deberá actualizar los datos de acceso a la red Wifi cuando cambie
la contraseña o el SSID en la aplicación. Para volver a la contraseña por defecto, encienda la
herramienta y pulse el botón de reinicio (5) durante 10 segundos. Esto reiniciará los ajustes
de fábrica del terminal.
Estado de conexión (21): Pulse este botón para ver el estado de conexión de la cámara. Se
mostrará un icono con un triángulo cuando esté utilizando la aplicación.
Luzdetrabajo
• Encendido de la luz de trabajo (9): Asegúrese de que la herramienta esté encendida antes de
pulsar el interruptor de la luz de trabajo (6).
• Vuelva a pulsar el interruptor de la luz de trabajo para apagar la luz de trabajo.
Accesorios
• Este producto es compatible con los siguientes accesorios Silverline:
Código Producto
199374 Prolongador para endoscopio industrial 2 m
200259 Cámara para endoscopio industrial
Contacte con su distribuidor Silverline para más información.
Mantenimiento
• Asegúrese de que todas las partes y piezas estén limpias y secas antes de almacenar esta
herramienta.
• Limpie esta herramienta con un trapo húmedo o similar.
• No sumerja el terminal de la herramienta dentro del agua ni utilice productos abrasivos para
limpiar esta herramienta.
Almacenaje
• Guarde esta herramienta y accesorios en un lugar seco y seguro fuera del alcance de los niños.
• Retire siempre las pilas cuando vaya a almacenar la herramienta durante un largo periodo de
tiempo.
Reciclaje
Deshágase siempre de las herramientas eléctricas adecuadamente respetando las normas de
reciclaje indicadas en su país.
• No deseche las herramientas y aparatos eléctricos junto con la basura convencional. Recíclelos
siempre en puntos de reciclaje.
• Póngase en contacto con la autoridad local encargada de la gestión de residuos para obtener
más información sobre cómo reciclar este tipo de herramientas correctamente.
725352_MANUAL.indd 20 09/03/2017 11:18
Table of contents
Languages:
Other Silverline Analytical Instrument manuals
Popular Analytical Instrument manuals by other brands
Gibertini
Gibertini densimat instruction manual
Ametek
Ametek Solatron Analytical EnergyLab XM Getting started
Triplett
Triplett LazerTape 160 instruction manual
Bacharach
Bacharach PUR-CHEK PRO Operation and maintenance guide
Teledyne
Teledyne 3020T operating instructions
Powerfix
Powerfix PEKK 4.3 A1 Operating Instruction and Safety Manual
