Original instructions

3EN
READ THIS FIRST
Safety precautions
Read this instruction for use fully. Follow all safety
precautions to avoid personal injury or property
damage during equipment operation. SKF cannot
be responsible for damage or injury resulting from
unsafe product use, lack of maintenance or incorrect
equipment operation. In case of any uncertainties as
regards the use of the equipment contact SKF.
Failure to comply with the following could cause
equipment damage and personal injury.
• Do ensure that the equipment is only operated
by trained personnel.
• Do wear proper personal protective gear, such
as eye protection and protective gloves, when
operating the equipment.
• Do inspect the equipment and all accessories
carefully before use.
• Do not use damaged components or modify the
equipment.
• Do use clean recommended hydraulic oils
(SKF LHMF 300, LHDF 900 or similar).
• Do not use glycerin or water based fluids as a
pressure medium. Premature equipment wear
or damage can result.
• Do not use the equipment above the stated
maximum hydraulic pressure.
• Do not adjust safety valves to work at pressures
above the maximum working pressure.
• Do not extend the handle in order to reduce the
required force to reach maximum pressure.
Use hand pressure only.
• Do not use the pumps with accessories, which
are rated below the maximum working pressure
of the pump.
• Do use a pressure gauge to monitor the oil
outlet pressure.
• Do ensure that all the air has been removed
from the hydraulic system before pressurising
the hydraulic system.
• Do prevent the workpiece (e.g. bearing,
gearwheel or similar item) from being forcibly
ejected upon sudden release of pressure
(e.g. by use of retaining nut).
• Do not use damaged hoses. Avoid sharp
bends and kinks when connecting hoses.
Sharp bends and kinks will internally damage
the hose leading to premature failure.
Applying pressure to a damaged hose may
cause it to rupture.
• Do not lift the equipment by the hoses or
couplings.
• Do follow local safety regulations.
• Do service the equipment by a qualified
hydraulic technician or SKF Repair Centre.
• Do replace worn or damaged parts with
genuine SKF parts.
EC Declaration of conformity
We, SKF Maintenance Products, Kelvinbaan 16,
3439 MT Nieuwegein, The Netherlands herewith
declare that the products described in these
instructions for use, are in accordance with the
conditions of the following directive:
Machinery Directive 2006/42/EC and are in
conformity with the following standards:
EN–ISO 12100:2010, EN–ISO 4413
Nieuwegein, The Netherlands, June 2013
Sébastien David
Manager Product Development and Quality

4 EN
1. Description
The 729124 has a maximum pressure of 100 MPa
(14 500 psi) and delivers a volume per stroke of
0,5 cm3(0.03 in3).
The pump is suitable for SKF hydraulic nuts
(≤ HMV 54), and for mounting or dismounting
bearings or components with an interference fit
applying the SKF Oil Injection Method, where a
maximum pressure of 100 MPa is required.
The pump is supplied with a 1,5 m (5 ft) long,
high pressure hose with quick connection coupling.
Mating quick connection nipple for attachment to
the workpiece is included. The pump is filled with
SKF mounting fluid LHMF 300 and comes with an
additional 1 litre can with the same fluid.
Everything is packed in a sturdy plastic case. The
pump has an overpressure valve and a pressure
gauge. The release valve is an integrated part of the
pump head.
2. Technical data
Designation 729124
Maximum pressure 100 MPa (14 500 psi)
Volume per stroke 0,5 cm3(0.03 in3)
Oil container capacity 250 cm3(15 in3)
Handle force at 100 MPa 300 N (66 lbf)
Pressure hose 1,5 m (5 ft) long with quick connection coupling
Connection nipple G 1/4external or internal thread
Oil viscosity of mounting fluid 300 mm2/s (1 400 SUS) at 20 °C (68 °F)
Weight (filled with oil) 3,5 kg (8 lb)

5EN
3. Operating instructions
a) Check oil level by unthreading the container
plug on the rear end of the container. Make
sure there is enough of oil for your complete
operation.
For mounting bearings with the SKF oil injection
method, or by means of an hydraulic nut, it
is recommended to use an oil with a viscosity
of approximately 300 mm2/s (1 400 SUS) at
the operating temperature. For dismounting
bearings, we recommend to use an oil with a
viscosity of approx 900 mm2/s (4 100 SUS) at
operating temperature.
b) Hold the pump horizontally or slightly tilted
forwards in order to secure oil supply.

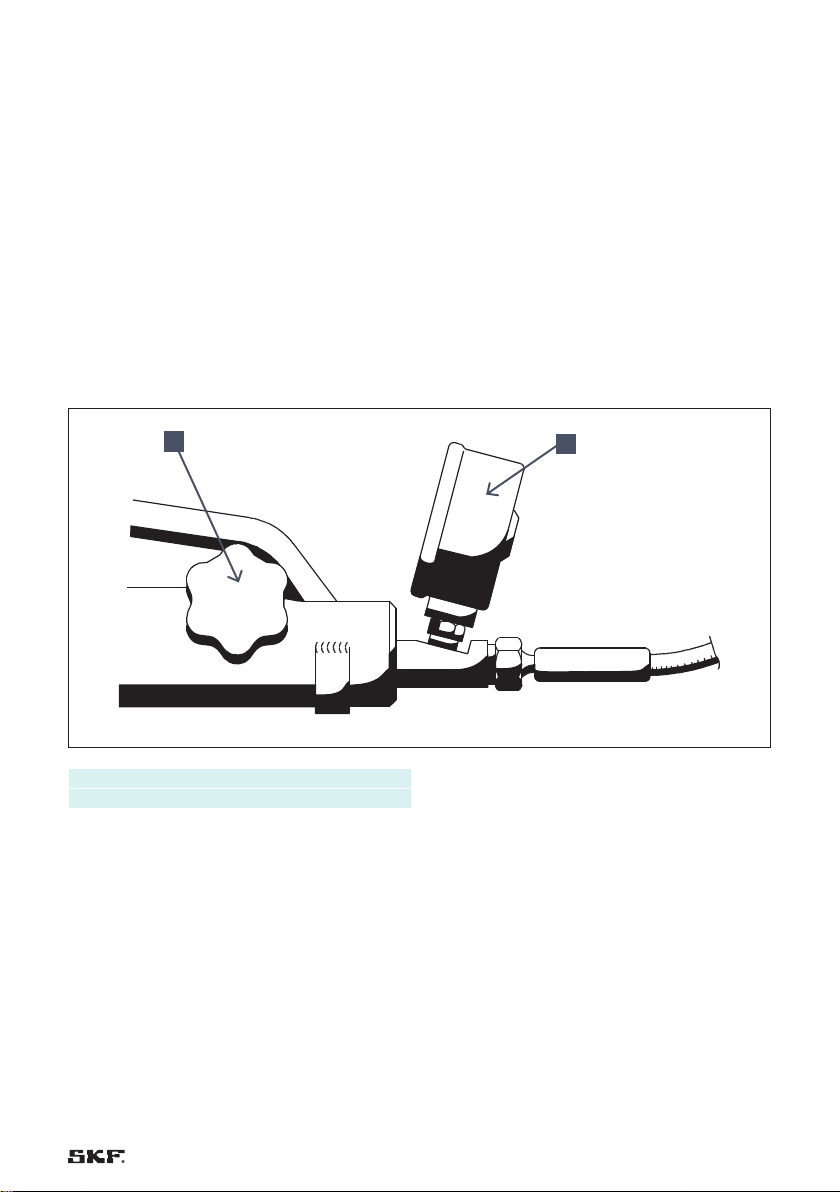

A. Oil release valve
B. Pressure gauge
c) Close the release valve on the right hand side of
the pump without using force.
d) Screw the quick connection nipple (G 1/4) into
the application.
e) Connect the hose to the nipple by gently
withdrawing the snap-ring on the quick
connector. The hose is disconnected in the
same manner.
f ) Continue pumping until necessary pressure is
reached for your application. Maximum pressure
is 100 MPa (14 500 psi) at which pressure the
safety valve will open.
g) Open the release valve, allowing superfluous oil
to return to the oil container.
B
A

6 EN
4. Maintenance
4.1 Replacing the oil
When replacing the oil or after maintenance, make
sure no air is trapped in the system. This should be
checked before attaching the hose to the application
by making sure only air-free oil comes out of the
hose when pumping. Only use clean, recommended
hydraulic oils.
4.2 Cleanliness
Keep the pump clean from dirt and metal particles
in order to avoid excessive wear.
4.3 Replacement parts
Designation Description
729108 Gauge nipple
729124–1 Hand-pump (sub-assembly)
729124–3 Repair kit
729124–4 Release knob and spindle
729124–5 Oil container tube
729831 A Quick connection coupling, G 1/4
729832 A Quick connection nipple, G 1/4
729126 High pressure hose
1077587/2 Pressure gauge (100 MPa, 63 mm)
THGD 100 Digital oil pressure gauge*
729124–CC Toolcase with inlay for 729124
Items marked* are ONLY for 729124 DU.
4.4 Accessories
Designation Description
LHMF 300/5 Mounting fluid (5 litre, 300 mm2/s at 20 °C)
LHDF 900/5 Dismounting fluid (5 litre, 900 mm2/s at 20 °C)
