Skil 9160 User manual

INSTRUCTIONS page 4

INSTRUCTIONS page 5

HINWEISE Seite 7

INSTRUCTIES bladz. 9

INSTRUKTIONER sida 10

INSTRUKTION side 12

ANVISNINGEN side 13

OHJEET sivu 15

INSTRUCCIONES pág. 17

INSTRUÇÕES pág. 18

ISTRUZIONI pag. 20

LEÍRÁS oldal 22

POKYNY strana 23

KILAVUZ sayfa 25

INSTRUKCJA strona 27

ИНСТРУКЦИИ страница 28

O∆ΗΓΙΕΣ σελιδα 30

INSTRUCTIUNI pagina 32

YKA3AНИЕ страница 34

POKYNY strana 36

FIN

SKIL Europe BV - Konijnenberg 60 4/03 2610391538

4825 BD Breda - The Netherlands

www.skileurope.com

ANGLE GRINDERS

9160 (F0159160..)

9165 (F0159165..)

9170 (F0159170..)

9175 (F0159175..)

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 1

2 4

22mm

MAX.

115 mm

MAX.

11000

RPM

9160

1600 W

1,35 kg

22mm

MAX.

115 mm

MAX.

11000

RPM

9165

650 W

1,35 kg

22mm

MAX.

115 mm

MAX.

11000

RPM

9170

710 W

1,35 kg

22mm

MAX.

125 mm

MAX.

11000

RPM

9175

710 W

1,35 kg

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 2

K (not included)

30°-40°

8 9

SKIL Nr. 2610362084

ACCESSORIES Ø115 mm

SKIL Nr. 2610377712

Ø125 mm

SKIL Nr. 2610362085

Ø115 mm

SKIL Nr. 2610377713

Ø125 mm

SKIL Nr. 2610388766

Clic flange

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 3

INTRODUCTION

●This tool is intended for grinding, cutting and deburring

metal and stone materials without the use of water; with

the appropriate accessories the tool can also be used for

brushing and sanding

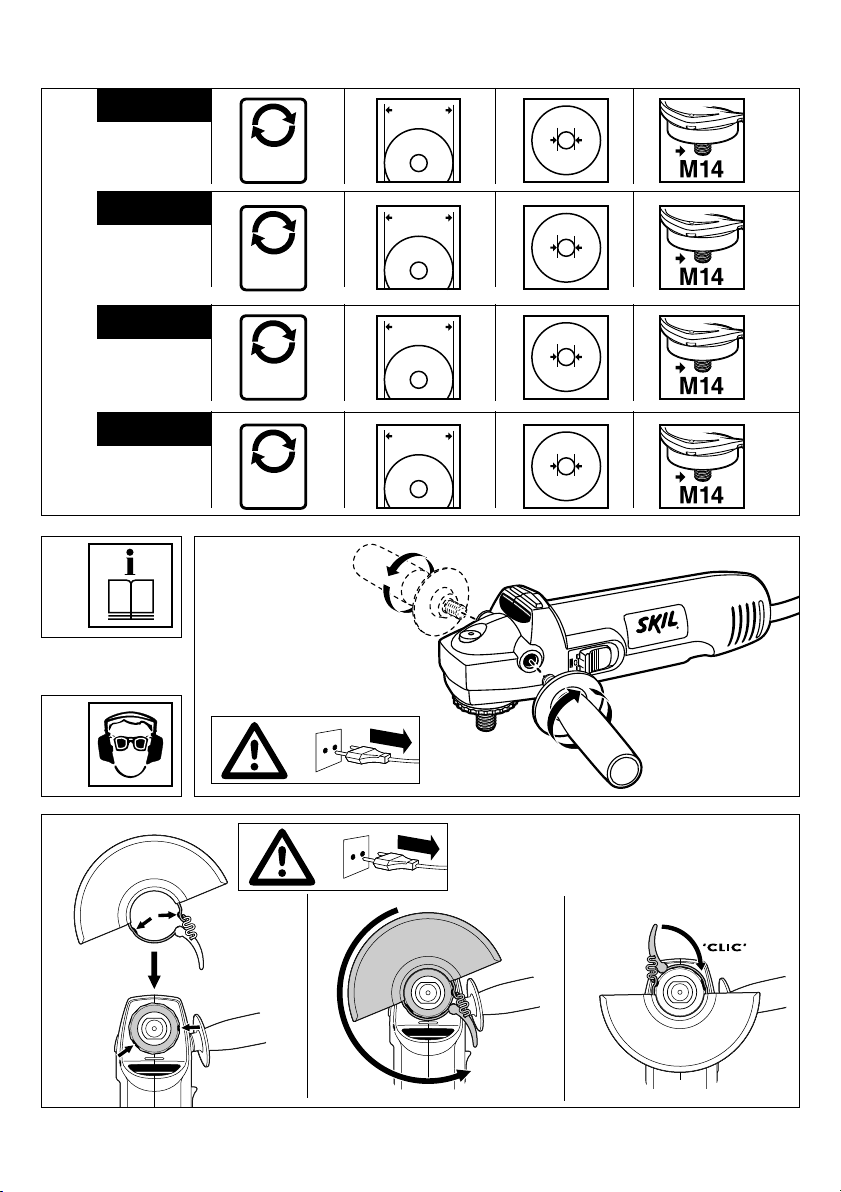

TECHNICAL SPECIFICATIONS 1

SAFETY

GENERAL

●Read and save this instruction manual (pay special

attention to the safety instructions at the back) 2

●Only use this tool for dry grinding/cutting

●Only use the flanges which are supplied with this tool

●This tool should not be used by people under the age of

16 years

●Always disconnect plug from power source before

making any adjustment or changing any accessory

ACCESSORIES

●Use the original SKIL accessories which can be obtained

from your SKIL dealer

●For mounting/using non-SKIL accessories observe the

instructions of the manufacturer concerned

●Use only accessories with an allowable speed matching

at least the highest no-load speed of the tool

●Do not use damaged, deformed or vibrating

grinding/cutting discs

●Handle and store grinding/cutting discs carefully to avoid

chipping and cracking

●Protect accessories from impact, shock and grease

●Do not use a grinding/cutting disc that is larger than the

maximum recommended size

●Only use grinding/cutting discs with a hole diameter which

fits mounting flange D 6without play; never use reducors

or adaptors to fit large-hole grinding/cutting discs

●Never use grinding/cutting discs with a threaded hole, of

which the thread is not long enough to accept the spindle

length of the tool

●Never use accessories with a "blind" threaded hole

smaller than M14 x 21 mm

OUTDOOR USE

●Connect the tool via a fault current (FI) circuit breaker

with a triggering current of 30 mA maximum

●Only use an extension cord which is intended for outdour

use and equipped with a splashproof coupling-socket

BEFORE USE

●Before using the tool for the first time, it is recommended

to receive practical information

●Do not work with materials containing asbestos

●Be careful of hidden electrical wires or gas- and water

pipes; check the work area, for instance with a metal

detector

●Be careful when cutting groves, especially in supporting

walls (slots in supporting walls are subject to country-

specific regulations; these regulations are to be observed

under all circumstances, so before beginning work,

consult with the responsible structural engineer, architect

or construction supervisor)

●Clamp the workpiece in case it does not remain

stationary from its own weight

●Do not clamp the tool in a vice

●Use completely unrolled and safe extension cords with a

capacity of 16 Amps (UK 13 Amps)

●Wear protective glasses and gloves, hearing protection 3,

a dust mask, and sturdy shoes; when necessary, also wear

an apron

●Always mount auxiliary handle A 6and protective guard

B 6; never use the tool without them

●Be sure tool is switched off when plugging in

DURING USE

●Always keep the cord away from moving parts of the

tool; direct the cord to the rear, away from the tool

●If the cord is damaged or cut through while working, do

not touch the cord, but immediately disconnect the plug;

never use the tool with a damaged cord

●Push spindle-lock button G 6only when spindle C 6is

at a standstill

●Keep hands away from rotating accessories

●When grinding metal, sparks are generated; keep other

persons and combustible material from work area

●In case of electrical or mechanical malfunction,

immediately switch off the tool and disconnect the plug

●In case the cutting disc is blocked, resulting in jerking

forces on the tool, immediately switch off the tool

●In case of current interruption or when the plug is

accidentally pulled out, unlock the on/off switch

immediately and put it in the OFF-position in order to

prevent uncontrolled restarting

●Do not apply so much pressure on the tool that it comes

to a standstill

AFTER USE

●Before you put down the tool, switch off the motor and

ensure that all moving parts have come to a complete

standstill

●After switching off the tool, never stop the rotation of the

accessory by a lateral force applied against it

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

●Do not connect the blue (= neutral) or brown (= live) wire

in the cord of this tool to the earth terminal of the plug

●If for any reason the old plug is cut off the cord of this tool,

it must be disposed of safely and not left unattended

USE

●Mount auxiliary handle A 4

●Mount protective guard B 5

! ensure that the closed side of the protective guard

always points to the operator

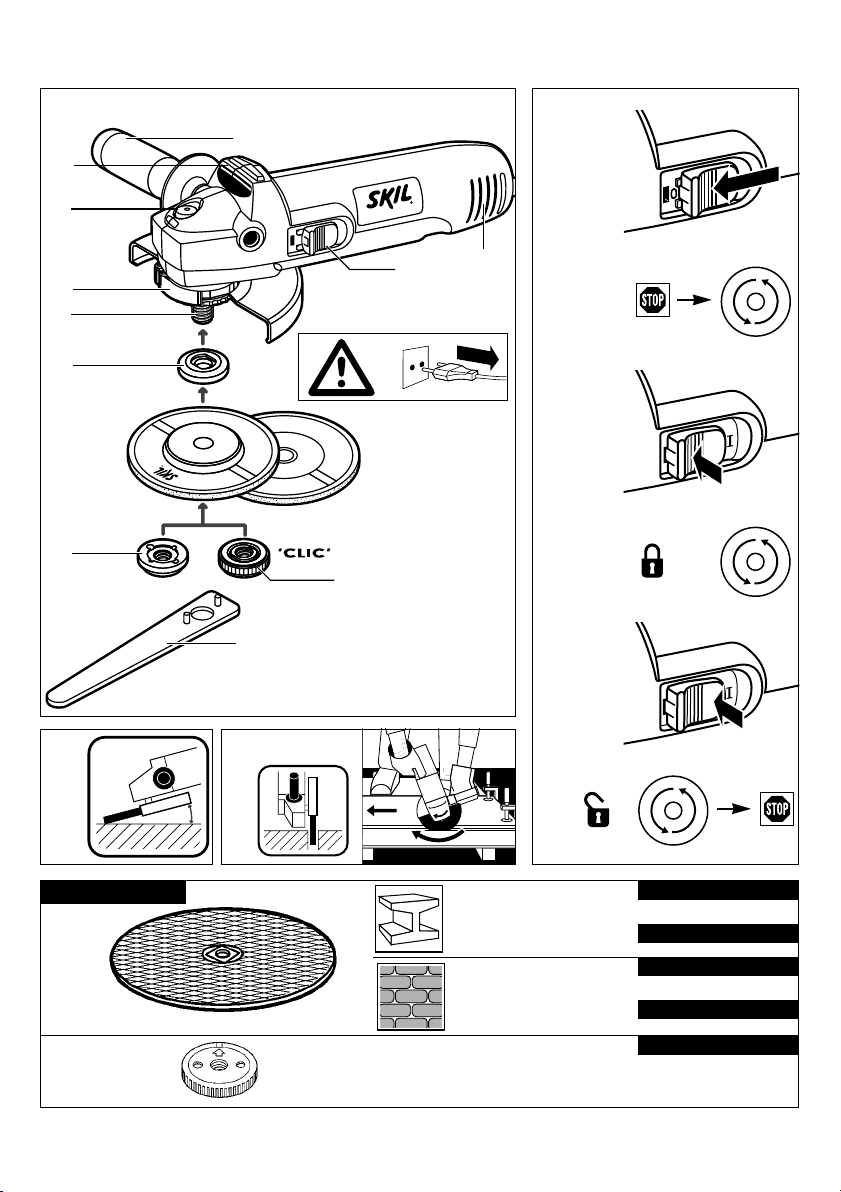

●Mounting of accessories 6

! disconnect the plug

- clean spindle C and all parts to be mounted

- tighten clamping flange E with spanner F while

pushing spindle-lock button G

- for removing accessories handle vice-versa

! grinding/cutting discs become very hot during use;

do not touch them until they have cooled down

! always mount backing pad when using sanding

accessories

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 4

! never use a grinding/cutting disc without the label

(“blotter”) which is glued onto it

●Before using the tool

- ensure that accessory is correctly mounted and firmly

tightened

- check if accessory runs freely by turning it by hand

- test-run tool for at least 30 seconds at highest no-load

speed in a safe position

- stop immediately in case of considerable vibration or

other defects and check tool to determine the cause

●On/off locking switch H 7

- switch on tool 7a

! be aware of the sudden impact when the tool is

switched on

! before the accessory reaches the workpiece, the

tool should run at full speed

- lock switch 7b

- unlock switch/switch off tool 7c

! before switching off the tool, you should lift it

from the workpiece

! the accessory continues to rotate for a short time

after the tool has been switched off

●Grinding 8

- move the tool back and forth with moderate pressure

! never use a cutting disc for side grinding

●Cutting 9

- do not tilt the tool while cutting

- always move the tool in same direction as arrow on

tool head, in order to prevent the tool from being

pushed out of the cut in an uncontrolled manner

- do not apply pressure on the tool; let the speed of the

cutting disc do the work

- the working speed of the cutting disc depends on the

material to be cut

- do not brake cutting discs with side pressure

●Holding and guiding the tool

- always hold the tool firmly with both hands, so you will

have full control of the tool at all times

- provide for a secure stance

- pay attention to the direction of rotation; always hold

the tool so, that sparks and grinding/cutting dust fly

away from the body

- keep ventilation slots J 6clear and uncovered

APPLICATION ADVICE

●Instead of flange E 6the ”CLIC”quick-clamping flange

K 6(SKIL accessory 2610388766) can be used;

grinding/cutting discs can then be mounted without the

use of accessory keys

GUARANTEE / ENVIRONMENT

●Always keep tool and cord clean (especially the

ventilation slots)

! do not attempt to clean ventilation slots by

inserting pointed objects through openings

! disconnect the plug before cleaning

●This SKIL product is guaranteed in accordance with

statutory/country-specific regulations; damage due to

normal wear and tear, overload or improper handling will

be excluded from the guarantee

●In case of a complaint, send the tool undismantled

together with proof of purchase to your dealer or the

nearest SKIL service station (addresses as well as the

service diagram of the tool are listed on

www.skileurope.com)

●Dispose of the tool by sorting tool, accessories and

packaging for environment-friendly recycling (the plastic

components are labeled for categorized recycling)

INTRODUCTION

●Cet outil sert au meulage, au tronçonnage et à

l'ébarbage de pièces en métal et en pierre sans utiliser

de l'eau; combinéavec des accessoires spécifiques, cet

outil peut également servir au brossage et au ponçage

SPECIFICATIONS TECHNIQUES 1

SECURITE

GENERALITES

●Lire et conserver ce manuel d'instruction (faire en

particulier très attention aux instructions de sécuritéau

dos de ce manuel) 2

●Utiliser uniquement cet outil pour le meulage et le

tronçonnage àsec

●Utiliser uniquement les brides livrées avec l'outil

●Cet outil est interdit aux jeunes n'ayant pas atteint l'âge

de 16 ans

●Toujours débrancher l’outil avec tout réglage ou

changement d’accessoire

ACCESSOIRES

●Utiliser les accessoires d'origine SKIL en vente chez

votre concessionnaire SKIL

●Pour le montage et l'utilisation d'accessoires n'étant pas

de la marque SKIL, observer les instructions du fabricant

concerné

●La vitesse admissible des accessoires utilisées doit être

au moins aussi élevée que la vitesse àvide maximale de

l’outil

●N'utiliser jamais de disques de meulage/tronçonnage

endommagés, déformés ou vibrants

●Traiter et stocker les disques de meulage/tronçonnage

avec précaution pour éviter de les endommager

●Protéger les accessoires contre les impacts, les chocs et

la graisse

●Ne pas utiliser une dimension de disques à

meuler/tronçonner autre que le diamètre recommandé

●Utiliser uniquement les disques de meulage/tronçonnage

dont l'orifice s'adapte parfaitement àla bride de montage

D 6; n'utilisez jamais de réducteurs ni d'adaptateurs

pour ajuster des disques ayant un orifice plus grand

●Ne jamais utiliser de disques de meulage/tronçonnage

ayant un orifice filetédont le filet n'est pas suffisamment

longue pour recevoir la longueur de l’arbre de l'outil

●Ne jamais utiliser d'accessoires avec un orifice fileté

borgne plus petit que M14 x 21 mm

UTILISATION A L'EXTERIEUR

●Brancher l'outil par l'intermédiaire d'un coupe-circuit (FI)

avec courant de réaction de 30 mA au maximum

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 5

●Toujours utiliser un câble de prolongement spécial pour

l'extérieur équipéd'une prise résistant aux

éclaboussures

AVANT L'USAGE

●Avant d'utiliser l'outil pour la première fois, s’en faire

enseigner le maniement pratique

●Ne jamais travailler avec des matériaux contenant de

l'amiante

●Faire attention aux câblages électriques ou aux tuyauteries

de gaz et d'eau cachées; contrôler toujours les lieux de

travail par exemple àl'aide d'un détecteur de métaux

●Faire fort attention àla découpe d'entailles,

particulièrement dans des murs de soutènement (les

murs de soutènement sont soumis àdes régulations en

fonction du pays; il faut en toutes circonstances

observer ces régulations, en d'autres termes avant de

commencer le travail, consulter l'ingénieur responsable,

l'architecte ou le superviseur de la construction)

●Serrer la pièce dans le cas oùelle ne resterait pas

stationnaire de par son propre poids

●Ne pas serrer l'outil dans un étau

●Utiliser un câble de prolongement complètement déroulé

et de bonne qualitéd'une capacitéde 16 A

●Utiliser des lunettes et des gants de protection, des

casques anti-bruit 3, un masque àpoussière et des

chaussures solides; au besoin, utiliser un tablier

●Toujours placer la poignée auxiliaire A 6et le protège-

main B 6; ne jamais utiliser l'outil sans avoir pris ces

dispositions

●S'assurer que l'outil est hors service en le branchant

PENDANT L'USAGE

●Tenir le câble àdistance des parties mobiles de l'outil;

orienter le câble vers l'arrière le plus loin possible de l'outil

●Si le câble a étéendommagéou coupépendant le

travail, ne pas y toucher, mais débrancher

immédiatement la fiche; ne jamais utiliser l'outil avec un

câble endommagé

●Pousser uniquement le bouton de blocage G 6lorsque

l'arbre C 6est àl'arrêt

●Ne pas approcher les mains des accessoires en rotation

●Lors du meulage de métal, des étincelles se produisent;

veiller àce que d'autres personnes et du matériau

combustible ne se trouvent pas dans les environs

immédiats de ce travail

●En cas de dysfonctionnement électrique ou mécanique,

mettre directement l'outil hors service et débrancher la

fiche

●Au cas oùle disque de tronçonnage est bloqué, ayant

pour conséquence des saccades, mettre directement

l'outil hors service

●En cas d'interruption de courant ou de débranchement

accidentel de la fiche, débloquer immédiatement

l’interrupteur marche/arrêt et le tirer en positon OFF

pour éviter une remise en route non contrôlée

●Ne pas exercer une pression excessive sur l'outil, de

sorte qu'il s'arrête

APRES L'USAGE

●Avant de déposer l'outil, mettre le moteur hors service et

s'assurer que toutes les pièces mobiles se sont

complètement arrêtées

●Après la mise hors service, ne jamais arrêter la rotation

de l'accessoire en exerçant une force latérale

UTILISATION

●Monter la poignée auxiliaire A 4

●Monter le protège-main B 5

! s'assurer que la section fermée du protège-main

soit toujours dirigée vers l'opérateur

●Montage des accessoires 6

!débrancher la fiche

- nettoyer l'arbre C ainsi que toutes les pièces àmonter

- serrer la bride de serrage E avec la cléF tout en

appuyant sur le bouton de blocage G

- procéder dans l'ordre inverse pour démonter les

accessoires

!àl'usage, les disques de meulage/tronçonnage

s'échauffent énormément; ne pas y toucher avant

qu'ils ne se soient refroidis

! toujours monter le support plateau lorsqu'on

utilise des accessoires de ponçage

! ne jamais utiliser de disque de meulage/

tronçonnage ne portant pas l'étiquette collée

dessus

●Avant toute utilisation

- assurez-vous que l'accessoire soit correctement

montéet serré

-vérifier manuellement que l'accessoire tourne aisément

- tester l'outil àvide au moins 30 secondes àvitesse

maximum dans une position de sécurité

- arrêter l'outil immédiatement dans le cas de vibrations

considérables ou la présence d'autres défauts et

vérifier l'outil pour en déterminer la cause

●Interrupteur on/off de verrouillage H 7

- mettre en marche l’outil 7a

! assurez-vous de l'impact brusque de la puissance

àla mise en marche de l'outil

! avant que l'accessoire atteigne la pièce à

travailler, l'outil doit tourner àla vitesse maximum

- verrouiller l'interrupteur 7b

-déverrouiller l'interrupteur/arrêter l'outil 7c

! avant d'arrêter votre outil, vous devez le retirez de

la pièce àtravailler

! l'accessoire continue àtourner quelques temps

après que l'outil ait étéarrêté

●Meulage 8

-déplacer l'outil de côtéet d’autre et exercer une

pression modérée

! ne jamais utiliser un disque de tronçonnage pour

le meulage latéral

●Tronçonnage 9

- ne pas incliner l'outil pendant le tronçonnage

- toujours déplacer l'outil dans la même direction

marquée par la flèche sur la tête, afin d'éviter que

l'outil ne sorte avec violence de l'entaille

- ne jamais appliquer une trop forte pression sur l'outil;

laisser au disque le soin de faire le travail de par sa

propre vitesse

- la vitesse de travail du disque de tronçonnage

dépend du matériau àtronçonner

- ne pas freiner les disques de tronçonnage en

appliquant une pression latérale

●Tenue et guidage de l'outil

- toujours tenir l'outil fermement àdeux mains pour

bien le maîtriser dans toutes les circonstances et à

tout moment

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 6

- veillez àce que votre position soit bien stable

-prêter attention au sens de rotation de l'outil; toujours

tenir l'outil de telle sorte que les étincelles et les

éclats de meulage/tronçonnage ne soient pas dirigés

vers le corps de l'opérateur

- veillez àce que les aérations J 6soient libres et

découvertes

CONSEILS D’UTILISATION

●Au lieu de la bride E 6, il est possible d'utiliser la bride

de serrage rapide K 6(accessoire SKIL 2610388766);

les disques de meulage/tronçonnage peuvent alors être

montés sans avoir besoin de cléspéciale

GARANTIE / ENVIRONNEMENT

●Garder toujours votre outil et le câble propres

(spécialement les aérations)

! ne tentez pas de nettoyer les aérations en

introduisant des objets pointus par les fentes

!débrancher la fiche avant le nettoyage

●Ce produit SKIL est garanti conformément aux

dispositions légales/nationales; tout dommage dûà

l’usure normale, àune surcharge ou àune mauvaise

utilisation de l’outil, sera exclu de la garantie

●En cas de problème, vous devez retourner l’outil non

démontéau vendeur ou àla station-service SKIL la plus

proche, en joignant la preuve d’achat (les adresses ainsi

que la vue éclatée de l’outil figurent sur

www.skileurope.com)

●Débarrassez-vous de l’outil en triant outil, accessoires et

emballage en vue du recyclage propice à

l’environnement (les éléments plastiques sont étiquetés

en vue du recyclage catégorisé)

EINFÜHRUNG

●Dieses Werkzeug ist für das Schruppen, Trennen und

Entgraten von Metall- und Steinwerkstoffen ohne

Zuhilfenahme von Wasser bestimmt; mit geeignetem

Zubehör kann das Werkzeug auch für das Anschleifen

und Schleifen benutzt werden

TECHNISCHE DATEN 1

SICHERHEIT

ALLGEMEINES

●Bitte diese Bedienungsanleitung sorgfältig lesen und

aufbewahren (besonders auf die beiliegenden

Sicherheitshinweise am Ende achten) 2

●Dieses Werkzeug nur zum Trockenschruppen/-trennen

verwenden

●Nur die mit diesem Werkzeug mitgelieferten Flansche

verwenden

●Der Benutzer dieses Werkzeuges sollte älter als

16 Jahre sein

●Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

ZUBEHÖR

●Benutzen Sie das Original-Zubehör, welches bei

unseren Fachhändlern oder den SKIL-

Vertragswerkstätten erhältlich ist

●Bei Verwendung von Fremdfabrikaten beim Zubehör

bitte die Hinweise des Herstellers beachten

●Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

des Werkzeuges

●Rissige, verformte oder vibrierende Schrupp-/

Trennscheiben dürfen nicht verwendet werden

●Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen

werden, zur Vermeidung von Splittern oder Rissen

●Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu

schützen

●Eine Schrupp-/Trennscheibe, die größer ist als das

maximal empfohlene Ausmaß, darf nicht verwendet

werden

●Verwenden Sie nur Schrupp-/Trennscheiben mit einem

Lochdurchmesser, der spielfrei zu Flansch D 6paßt;

verwenden Sie niemals Reduktionsstücke oder Adapter,

um Schrupp-/Trennscheiben mit einem größeren Loch

passend zu machen

●Verwenden Sie niemals Schrupp-/Trennscheiben mit

einem Loch, dessen Gewindelänge nicht mindestens der

Länge der Gewindespindel des Werkzeuges entspricht

●Verwenden Sie niemals Zubehör mit geschlossenem

Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

●Das Werkzeug über einen Fehlerstrom- (FI) Schutzschalter

mit einem Auslösestrom von 30 mA Max. anschließen

●Nur ein Verlängerungskabel benutzen, das für die

Anwendung im Freien vorgesehen und mit einer

spritzwassergeschützten Anschlußstelle versehen ist

VOR DER ANWENDUNG

●Vor der erstmaligen Anwendung des Werkzeuges wird

die Einholung praktischer Informationen empfohlen

●Nicht mit asbesthaltigen Materialien arbeiten

●Auf versteckte Elektrokabel oder Gas- und

Wasserleitungen achten; den Arbeitsbereich prüfen,

beispielsweise mit einem Metalldetektor

●Beim Nutenfräsen mußvorsichtig vorgegangen werden,

insbesondere in tragenden Wänden (Langlöcher in

tragenden Wänden sind Gegenstand landesspezifischer

Vorschriften; diese Vorschriften sind unter allen

Umständen einzuhalten, weshalb vor Arbeitsbeginn der

verantwortliche Bauingenieur, Architekt oder

Bauaufseher zu konsultieren ist)

●Das Werkstück einspannen, falls es nicht aufgrund

seines Eigengewichtes in der Ruhelage verharrt

●Das Werkzeug darf nicht in einen Schraubstock

gespannt werden

●Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daßdas Kabel völlig abgerollt ist und eine

Kapazität von 16 A hat

●Schutzbrille und -handschuhe, Gehörschutz 3, eine

Staubmaske und Sicherheitsschuhe tragen;

gegebenenfalls auch eine Schürze tragen

●Stets Seitengriff A 6und Schutzhaube B 6anbringen;

das Werkzeug nie ohne sie benutzen

●Beim Anschließen sicherstellen, daßdas Werkzeug

ausgeschaltet ist

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 7

WÄHREND DER ANWENDUNG

●Das Kabel stets von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten - vom

Werkzeug weg - halten

●Wenn das Kabel bei der Arbeit beschädigt oder

durchtrennt wird, das Kabel nicht berühren, sondern den

Netzstecker sofort ziehen; das Werkzeug niemals mit

beschädigtem Kabel benutzen

●Spindelarretierungsknopf G 6nur dann drücken, wenn

Spindel C 6stillsteht

●Hände von umlaufendem Zubehör fernhalten

●Beim Schleifen von Metall entstehen Funken; halten Sie

andere Personen sowie brennbare Materialien von

Ihrem Arbeitsbereich fern

●Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker ziehen

●Falls die Schruppscheibe blockiert ist und dies zu

ruckartigen Kräften am Werkzeug führt, ist das

Werkzeug sofort auszuschalten

●Bei Unterbrechung der Stromversorgung oder

versehentlichem Ziehen des Netzsteckers ist der

Ein/Aus-Schalter sofort zu entriegeln und in die

AUS-Stellung zu bringen, um unkontrolliertes

Wiederanlaufen zu verhindern

●Nicht soviel Druck auf das Werkzeug ausüben, daßes

zum Stillstand kommt

NACH DER ANWENDUNG

●Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und sollten die sich

bewegenden Teile vollkommen zum Stillstand

gekommen sein

●Zubehör darf nach dem Ausschalten des Antriebes nicht

durch seitliches Gegendrücken gebremst werden

ANWENDUNG

●Seitengriff A montieren 4

●Schutzhaube B montieren 5

! sicherstellen, daßdie geschlossene Seite der

Schutzhaube stets zum Bediener zeigt

●Montieren des Zubehörs 6

! den Netzstecker ziehen

- Spindel C und alle zu montierenden Teile reinigen

- Spannmutter E mit Zweilochschlüssel F anziehen,

während Sie Spindelarretierungsknopf G drücken

- zum Entfernen des Zubehörs in umgekehrter

Reihenfolge vorgehen

! Schrupp-/Trennscheiben laufen bei Gebrauch sehr

heiß; sie nicht berühren, bevor sie abgekühlt sind

! montieren Sie immer den Schleifteller, wenn Sie

Schleif-Zubehör benutzen

! eine Schrupp-/Trennscheibe niemals ohne das

Schild, das angeklebt ist, benutzen

●Vor dem Gebrauch Ihres Werkzeuges

- sicherstellen, daßdas Zubehör richtig montiert und

fest angezogen ist

- den freien Lauf des montierten Zubehörs durch

Drehen von Hand überprüfen

- einen Probelauf vornehmen, bei dem Sie das

Werkzeug in einer sicheren Position mindestens

30 Sekunden mit höchster Geschwindigkeit

unbelastet laufen lassen

- bei beträchtlichen Vibrationen oder anderen Defekten

das Werkzeug sofort ausschalten und die mögliche

Ursache herausfinden

●Ein-/Aus Arretierungsschalter H 7

- Werkzeug einschalten 7a

! beachten Sie den plötzlichen Ruck beim

Einschalten des Werkzeuges

! bevor das Zubehör in das Werkstück eingeführt

wird, mußerst Höchstgeschwindigkeit erreicht

werden

- Schalter arretieren 7b

- Arretierung lösen/Werkzeug ausschalten 7c

! vor dem Ausschalten ihres Werkzeuges sollen Sie

es vom Werkstück fernhalten

! nach dem Ausschalten des Werkzeuges dreht

sich das Zubehör noch einige Sekunden weiter

●Trennen 8

- das Werkzeug mit mäßigem Druck vor und zurück

bewegen

! eine Trennscheibe darf nicht zum Seiten-

Schleifen verwendet werden

●Schruppen 9

- das Werkzeug nicht anwinkeln bei Schrupparbeiten

- das Werkzeug stets in dieselbe Richtung wie den

Pfeil am Werkzeugkopf führen, um zu verhindern,

daßdas Werkzeug auf unkontrollierte Weise aus dem

Eingriffsbereich herausgedrückt wird

- nicht zuviel Druck auf das Werkzeug ausüben; die

Geschwindigkeit der Trennscheibe besorgt den Rest

- die Arbeitsdrehzahl der Trennscheibe hängt vom zu

schneidenden Werkstoff ab

- Trennscheiben nicht durch seitliches Gegendrücken

bremsen

●Halten und Führen des Werkzeuges

- halten Sie das Werkzeug mit beiden Händen fest, um

es stets unter Kontrolle zu haben

- auf sicheren Stand achten

- auf die Drehrichtung achten; das Werkzeug stets so

halten, daßFunken und Schrupp-/Trennstaub vom

Körper weg fliegen

-Lüftungsschlitze J 6frei und unbedeckt halten

ANWENDUNGSHINWEISE

●Anstelle der Spannmutter E 6kann die „CLIC"

Schnellspannmutter K 6(SKIL Zubehör 2610388766)

verwendet werden; Schrupp-/Trennscheiben können

dann ohne Zubehör-Schlüssel montiert werden

GARANTIE / UMWELT

●Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

! versuchen Sie nicht zu reinigen indem Sie spitze

Gegenstände durch die Lüftungsschlitze stecken

! Netzstecker vor dem Säubern ziehen

●Für dieses SKIL-Erzeugnis leisten wir Garantie gemäß

den gesetzlichen/landesspezifischen Bestimmungen;

Schäden, die auf natürliche Abnutzung, Überlastung

oder unsachgemäße Behandlung zurückzuführen sind,

bleiben von der Garantie ausgeschlossen

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 8

●Bei Beanstandung das Werkzeug unzerlegt, zusammen

mit dem Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriftenlisten so

wie die Ersatzteilzeichnung des Werkzeuges finden Sie

unter www.skileurope.com)

●Entsorgen Sie das Werkzeug durch Sortieren des

Werkzeuges, des Zubehörs und der Verpackung für

umweltfreundliches Recycling (die Kunststoffteile sind für

kategorisiertes Recycling gekennzeichnet)

INTRODUCTIE

●Deze machine is bestemd voor het (door)slijpen en

afbramen van metaal en steen zonder gebruik van water;

met de juiste accessoires kan de machine ook gebruikt

worden voor borstelen en schuren

TECHNISCHE SPECIFICATIES 1

VEILIGHEID

ALGEMEEN

●Lees en bewaar deze gebruiksaanwijzing (let met name

op de veiligheidsvoorschriften achterin) 2

●Gebruik deze machine alleen voor droog (door)slijpen

●Gebruik alleen de bij deze machine geleverde

flenzen/spanmoeren

●Deze machine mag niet worden gebruikt door mensen,

die jonger zijn dan 16 jaar

●Trek altijd de stekker uit het stopcontact voordat u

een instelling verandert of een accessoire verwisselt

ACCESSOIRES

●Gebruik de originele SKIL accessoires, die verkrijgbaar

zijn bij uw SKIL handelaar

●Neem voor het monteren/gebruiken van niet-SKIL

accessoires de instructies van de betreffende fabrikant in

acht

●Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

●Gebruik geen beschadigde, vervormde of trillende

afbraam-/(door)slijpschijven

●Ga voorzichtig met afbraam-/(door)slijpschijven om en

berg deze zorgvuldig op; dit ter voorkoming van splinters

en scheuren

●Bescherm accessoires tegen slagen, stoten, en vet

●Gebruik geen afbraam-/(door)slijpschijven, die groter zijn

dan de maximaal aanbevolen diameter

●Gebruik alleen afbraam-/(door)slijpschijven met een

asgat-diameter, waarbij opname-flens D 6zonder

speling past; gebruik nooit verklein- of aansluitsstukken

om afbraam-/(door)slijpschijven met een groot asgat

passend te maken

●Gebruik nooit afbraam-/(door)slijpschijven met een

schroefdraad-opname, waarvan de schroefdraad korter

is dan de lengte van de machine-as

●Gebruik nooit accessoires met een "blind" gat, waarvan

de schroefdraad kleiner is dan M14 x 21 mm

GEBRUIK BUITENSHUIS

●Sluit uw machine aan via een aardlekschakelaar (FI) met

maximaal 30 mA uitschakelstroom

●Gebruik alleen een voor gebruik buitenshuis goedgekeurd

verlengsnoer met een spatwaterdichte contactstop

VÓÓR GEBRUIK

●Laat u zich vóór het eerstegebruik van de machine ook

praktisch over de bediening uitleg geven

●Bewerk geen materialen, die asbest bevatten

●Wees voorzichtig met verborgen electriciteitsdraden of

gas- en waterleidingbuizen; controleer de werkomgeving,

bijv. met een metaaldetector

●Wees voorzichtig met het frezen van sleuven, met name

in dragende muren (voor sleuven in dragende muren

gelden in Nederland specifieke voorschriften; deze

voorschriften moeten beslist in acht genomen worden,

dus raadpleeg vóór het begin van de werkzaamheden de

verantwoordelijke bouwkundige, architect of

bouwopzichter)

●Klem het werkstuk vast, als het niet door het eigen

gewicht stabiel ligt

●Klem de machine niet vast in een bankschroef

●Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

●Draag een veiligheidsbril, veiligheidshandschoenen,

gehoorbescherming 3, een stofmasker, en stevige

schoenen; indien nodig, draag ook een schort

●Monteer altijd zijhandgreep A 6en beschermkap B 6;

gebruik de machine nooit zonder deze bestanddelen

●Zorg ervoor, dat de machine is uitgeschakeld, wanneer

de stekker in het stopcontact gestoken wordt

TIJDENS GEBRUIK

●Houd altijd het snoer verwijderd van de bewegende

delen van uw machine; richt het snoer naar achteren,

van de machine weg

●Als het snoer tijdens het werk beschadigd of

doorgesneden wordt, raak dan het snoer niet aan, maar

trek onmiddellijk de stekker uit het stopcontact; gebruik

de machine nooit met een beschadigd snoer

●Druk asvergrendelknop G 6alleen in, als as C 6

volledig stilstaat

●Houd uw handen uit de buurt van ronddraaiende

accessoires

●Bij het slijpen van metaal ontstaan vonken; houd andere

personen en brandbaar materiaal uit de buurt van de

werkomgeving

●In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

stopcontact trekken

●Wanneer de (door)slijpschijf geblokkeerd is, met een

plotselinge rreactiekracht van de machine als gevolg, de

machine onmiddellijk uitschakelen

●Als de stroom is uitgevallen of de stekker per ongeluk uit

het stopcontact wordt getrokken, de aan/uit-schakelaar

onmiddellijk ontgrendelen en in de OFF-stand zetten, om

ongecontroleerd herstarten te voorkomen

●Belast de machine niet zósterk, dat deze tot stilstand komt

NA GEBRUIK

●Voordat u uw machine wegzet, moet de motor

uitgeschakeld zijn en alle bewegende delen tot stilstand

zijn gekomen

●Na uitschakeling van uw machine, nooit een draaiend

acccessoire stoppen door er aan de zijkant iets tegenaan

te drukken

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 9

GEBRUIK

●Monteer zijhandgreep A 4

●Monteer beschermkap B 5

! zorg ervoor, dat de gesloten zijde van de

beschermkap altijd naar de gebruiker wijst

●Monteren van accessoires 6

! trek de stekker uit het stopcontact

- maak as C en alle te monteren delen schoon

- draai spanmoer E vast met sleutel F, terwijl u

asvergrendelknop G indrukt

- voor verwijderen van accessoires handel vice-versa

! afbraam-/(door)slijpschijven worden zeer heet

tijdens gebruik; niet aanraken voordat ze zijn

afgekoeld

! monteer altijd de steunschijf bij gebruik van

schuur-accessoires

! gebruik een afbraam-/(door)slijpschijf nooit

zonder het etiket, dat erop gelijmd is

●Vóór gebruik van de machine

- zorg ervoor, dat het accessoire correct gemonteerd

en stevig vastgemaakt wordt

- controleer, of het accessoire vrij loopt door het met de

hand rond te draaien

- proefdraai de machine onbelast gedurende minstens

30 seconden op de hoogste snelheid in een veilige

positie

- stop onmiddellijk indien de machine hevig trilt, of bij

andere defecten, en controleer de machine teneinde

de oorzaak te vinden

●Aan/Uit vergrendelingsschakelaar H 7

- schakel machine aan 7a

! houd bij het aanschakelen rekening met een

plotselinge terugslag van de machine

! voordat het accessoire in aanraking komt met het

werkstuk, moet uw machine op volle toeren draaien

- vergrendel schakelaar 7b

- ontgrendel schakelaar/schakel machine uit 7c

! voordat u uw machine uitschakelt, dient u deze

van het werkstuk af te halen

! het accessoire draait nog even door nadat de

machine is uitgeschakeld

●Slijpen/afbramen 8

- beweeg de machine heen en weer met matige druk

! gebruik nooit een doorslijpschijf voor

afbraamwerkzaamheden

●Doorslijpen 9

- houd de machine niet schuin tijdens het doorslijpen

- beweeg de machine altijd in dezelfde richting als de

pijl op de voorkant van de machine om te voorkomen,

dat de machine ongecontroleerd uit de snede wordt

geduwd

- forceer de machine niet; laat de snelheid van de

doorslijpschijf het werk doen

- de werksnelheid van de doorslijpschijf is afhankelijk

van het door te slijpen materiaal

- rem doorslijpschijven niet af door er aan de zijkant

tegenaan te drukken

●Vasthouden en leiden van de machine

- houd de machine altijd stevig met twee handen vast,

zodat u deze altijd volledig onder controle hebt

- zorg dat u stevig staat

- let op de draairichting; houd de machine altijd zóvast,

dat vonken of slijpstof van het lichaam wegvliegen

- houd ventilatie-openingen J 6open en onbedekt

TOEPASSINGSADVIES

●In plaats van spanmoer E 6kan de "CLIC"

snelspanmoer K 6(SKIL accessoire 2610388766)

worden gebruikt; afbraam-/(door)slijpschijven kunnen

dan zonder montage-sleutels worden gemonteerd

GARANTIE / MILIEU

●Houd machine en snoer altijd schoon (met name de

ventilatie-openingen)

! geen puntige voorwerpen door de ventilatie-

openingen steken

! trek de stekker uit het stopkontakt vóór het

reinigen

●Voor dit SKIL-product geven wij garantie volgens de

wettelijk geldende bepalingen; schade, die terug te

voeren is op natuurlijke slijtage, overbelasting of

onachtzaam gebruik, is van deze garantie uitgesloten

●In geval van een klacht de machine ongedemonteerd,

samen met het aankoopbewijs, naar het verkoopadres

of het dichtstbijzijnde SKIL service-station opsturen

(de adressen evenals de onderdelentekening van de

machine vindt u op www.skileurope.com)

●Ontdoe u van de machine door machine, accessoires en

verpakking te sorteren, zodat deze op een voor het

milieu verantwoorde manier kunnen worden gerecycled

(de kunststof delen zijn gekenmerkt om ze per soort te

kunnen recyclen)

INTRODUKTION

●Denna maskin är avsedd för slipning, kapning och

avgradning av metall- och stenmaterial utan användning

av vatten; med lämpliga tillbehör kan den också

användas för borstning och sandning

TEKNISKA DATA 1

SÄKERHETEN

ALLMÄNT

●Läs och spara denna instruktionsbok (ägna speciellt

uppmärksamhet åt säkerhetsföreskrifter påbaksidan) 2

●Använd denna maskin endast för torr slipning/kapning

●Använd endast de flänsar som medföljer maskinen

●Maskinen skall endast användas av personer över 16 år

●Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

TILLBEHÖR

●Använd SKIL originaltillbehör som du kan köpa hos

närmaste SKIL-återförsäljare

●Vid montering av tillbehör från andra tillverkare än SKIL

skall anvisningarna från vederbörande tillverkare följas

●Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

●Använd inte skadade deformerade eller vibrerande

slip/kapskivor

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 10

●Hantera och förvara slip/kapskivor med försiktighet såatt

de inte flisar sig eller spricker

●Skydda tillbehören från slag, stötar och fett

●Använd inte en slip/kapskiva som är större än den

största rekommenderade storleken

●Använd bara slip/kapskivor med en håldiameter som

passar monteringsflänsen D 6utan spel; använd aldrig

en insatsbricka eller adapter för att fylla ett större

centrumhål i slip/kapskivor

●Använd aldrig slip/kapskivor med gängat centrumhål

som inte är tillräckligt långt för spindellängden

●Använd aldrig tillbehör med ett "blint" gängat hål som är

mindre än M14 x 21 mm

ANVÄNDNING UTOMHUS

●Anslut maskinen till en jordfelsbrytare (FI) påhögst 30 mA

●Använd bara en förlängningssladd som är avsedd för

användning utomhus och är försedd med stänksäker

kontakt

FÖRE ANVÄNDNINGEN

●Det är bäst att fånågon att visa dig hur maskinen

används innan du använder den för första gången

●Arbeta inte med material som innehåller asbest

●Var försiktig med dolda elkablar eller gas- och vattenrör;

kontrollera området med t.ex. en metalldetektor

●Var försiktig när du skär skåror, särskilt i bärande väggar

(det finns bestämmelser om skåror i bärande väggar;

dessa bestämmelser växlar från land till land och måste

följas under alla förhållanden; rådgör med en ansvarig

byggnadsingenjör, arkitekt eller konstruktionskonsult

innan du påbörjar arbetet)

●Spänn fast arbetsstycket om det inte ligger kvar av sin

egen tyngd

●Spänn inte fast maskinen i ett städ

●Använd helt utrullade och säkra förlängningssladdar med

kapacitet på16 A

●Använd skyddsglasögon och skyddshandskar,

hörselskydd 3, ansiktsmask och grova skor; använd vid

behov förskinn

●Montera alltid extrahandtaget A 6och skyddskåpan B 6;

använd aldrig maskinen utan dessa delar

●Se till att maskinen är avstängd innan du ansluter den till

strömmen

UNDER ANVÄNDNINGEN

●Håll alltid sladden påavstånd från rörliga maskindelar;

för sladden bakåt bort från maskinen

●Vidrör inte sladden om du råkar skada eller skära av den

under arbetet; dra omedelbart ut kontakten; använd inte

maskinen om sladden är skadad

●Tryck bara påspindellåsknappen G 6när spindeln C 6

står stilla

●Håll händerna påavstånd från rörliga tillbehör

●Vid slipning av metall uppstår gnistor; håll därför andra

personer och brännbart material påavstånd från

arbetsområdet

●Om det uppstår något elektriskt eller mekaniskt fel måste

maskinen genast stängas av och kontakten dras ut

●Om kapskivan blockeras såatt maskinen utsätts för

ryckande krafter, måste maskinen genast stängas av

●Om det blir strömavbrott eller kontakten dras ut av

misstag skall på/av-knappen omedelbart frigöras och

ställas i AV-läge (OFF), såatt maskinen inte kan starta

upp igen obevakat

●Utöva inte såmycket tryck påmaskinen att den stannar

EFTER ANVÄNDNINGEN

●Innan du ställer från dig maskinen måste du stänga av

motorn och se till att alla rörliga delar har stannat helt

●Fåaldrig tillbehöret att sluta rotera genom att utöva kraft

pådet från sidan efter det att maskinen har stängts av

ANVÄNDNING

●Montera extrahandtaget A 4

●Montera skyddskåpan B 5

! se till att den slutna sidan av skyddskåpan alltid är

riktad mot användaren

●Montering av tillbehör 6

! drag ut kontakten

-gör ren spindeln C och alla delar som skall monteras

- dra åt fastspänningsflänsen E med nyckel F och tryck

samtidigt påspindellåsningsknappen G

-för borttagning av tillbehör utförs förfarandet i omvänd

ordning

! slip/kapskivor blir mycket varma under

användningen; vidrör dem inte förrän de har svalnat

! montera alltid bakstycket vid användning av

tillbehör för sandning

! använd aldrig en slip/kapskiva utan etikett;

etiketten är fastklistrad påskivan

●Före användning av maskinen

-försäkra dig om att tillbehöret är korrekt monterat och

ordentligt åtskruvat

- kontrollera att tillbehöret rör sig obehindrat genom att

vrida det för hand

- testkör maskinen i minst 30 sekunder påmaximalt

tillåtna obelastade varvtal i en säker position

- stanna omedelbart maskinen vid kraftig vibration eller

om andra fel uppstått och kontrollera maskinen för att

bedöma orsaken

●På/Av låsströmbrytare H 7

-sätt påmaskinen 7a

! maskinen snabbstartar och kan rycka till

! innan tillbehöret sätts till arbetsstycket skall

maskinen ha upnått full hastighet

-lås strömbrytaren 7b

-lösgör strömbrytaren/stäng av maskinen 7c

! maskinen skall tas bort från arbetsstycket innan

den stängs av

! tillbehöret fortsätter att rotera en kort stund efter

att maskinen stängts av

●Slipning 8

-rör maskinen fram och tillbaka med måttligt tryck

!använd aldrig en kapskiva för sidslipning

●Kapning 9

- vicka inte påmaskinen vid kapning

-rör alltid maskinen i samma riktning som

maskinhuvudet såatt maskinen inte kan skjutas ut ur

skåran påett okontrollerat sätt

-utöva inte tryck påmaskinen; låt kapskivans varvtal

göra arbetet

- kapskivans varvtal beror påmaterialet som skall kapas

- bromsa inte upp kapskivor genom att trycka påsidan

●Hålla och styra maskinen

-håll alltid stadigt i maskinen med båda händerna, så

att du hela tiden har full kontroll över maskinen

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 11

- se till att du står stadigt

-tänk pårotationsriktningen och håll alltid maskinen så

att gnistor och slip/skärdamm flyger bort från kroppen

-håll ventilationsöppningarna J 6fria och ej övertäckta

ANVÄNDNINGSTIPS

●I stället för E 6kan "CLIC" snabbspänningsflänsen K 6

(SKIL-tillbehör 2610388766) användas; dåkan slip/

kapskivor monteras utan användning av tillbehörsnycklar

GARANTI / MILJÖ

●Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna)

! rengöring får ej göras genom att föra spetsiga

föremål genom ventilationsöppningarna

! drag ur stickkontakten innan rengöring

●För SKIL produkter lämnas garanti enligt respektive

lands gällande föreskrifter; skador som orsakats av

normalt slitage, överbelastning eller fel hantering

omfattas ej av garantin

●Vid fel sänd maskinen i odemonterat skick tillsammans

med inköpskvitto till din återförsäljäre eller närmsta

auktoriserad SKIL serviceverkstad (adresser till

servicestationer och sprängskisser av maskiner finns på

www.skileurope.com)

●Gör av med en uttjänt maskin genom att källsortera

maskinen, tillbehören och förpackningen lämnas för

återvinning (plastkomponenterna är märkta för separat

återvinning)

INTRODUKTION

●Dette værktøj er beregnet til slibning, skæring og

afgratning af metal og stenmaterialer uden brug af vand;

med det rigtige tilbehør kan værktøjet ogsåanvendes til

skrubning og finslibning

TEKNISKE SPECIFIKATIONER 1

SIKKERHED

GENERELT

●Læs og gem denne betjeningsvejledning (specielt

sikkerhedsinstruktioner bagerst) 2

●Anvend kun dette værktøj til tør slibning/skæring

●Anvend kun flangerne, der leveres med dette værktøj

●Dette værktøj måikke anvendes af personer under 16 år

●Fjern altid først stikket fra kontakten, førend De

foretager nogle ændringer eller skifter tilbehør

TILBEHØR

●Anvend det originale SKIL tilbehør, som kan fås hos

SKIL forhandleren

●Ved montering/anvendelse af tilbehør, der ikke er

fremstillet af SKIL, skal den pågældende producents

instruktioner overholdes nøje

●Der måkun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst såhøjt som værktøjets

max. omdrejningstal i ubelastet tilstand

●Anvend aldrig beskadigede, deformerede eller

vibrerende slibe/skæreskiver

●Slibe/skæreskiver skal altid behandles og opbevares

omhyggeligt for at undgå, at de revner eller bliver

beskadiget

●Beskyt tilbehør mod slag, stød og fedt

●Anvend aldrig en slibe/skæreskive, der er større end den

maksimalt anbefalede størrelse

●Brug kun slibe/skæreskiver med en huldiameter, som

passer til monteringsflangen D 6uden spillerum;

anvend aldrig reduktionsmuffer eller adaptere for at få

slibe/skæreskiver med større huller til at passe

●Anvend aldrig slibe/skæreskiver med et gevindhul, hvor

gevindet ikke er langt nok til at tage værktøjets

spindellængde

●Brug aldrig tilbehør med et "blindt" gevindhul, der er

mindre end M14 x 21 mm

UDENDØRS BRUG

●Tilslut værktøjet via en fejlstrømsafbryder (FI) med en

triggestrøm på30 mA maksimum

●Anvend kun en forlængerledning, der er egnet til

udendørs brug og er udstyret med en

stænkvandsbeskyttet koblingsstikkontakt

INDEN BRUG

●Inden værktøjet anvendes første gang, anbefales det, at

man modtager praktisk undervisning

●Arbejd ikke med materialer, der indeholder asbest

●Pas påskjulte el-ledninger eller gas- og vandrør;

kontrollér arbejdsområdet, for eksempel med en

metaldetektor

●Vær forsigtig, når der skæres furer, især i bærende mure

(furer i bærende mure er underkastet landsspecifikke

regler; disse regler skal altid overholdes; såfør man

begynder arbejdet, skal man rådføre sig med den

ansvarlige bygningsingeniør, arkitekt eller lederen for

byggepladsen)

●Spænd arbejdsemnet fast, hvis det ikke holder sig stille

under sin egen vægt

●Spænd ikke værktøjet fast i en skruestik

●Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på16 A (Storbritannien 13 A)

●Brug beskyttelsesbriller og -handsker, høreværn 3,

støvmaske og solide sko; hvor det er nødvendigt, skal

man ogsåbruge forklæde

●Montér altid støttegrebet A 6og beskyttelsesskærmen

B 6; anvend aldrig værktøjet uden disse dele

●Sørg for at der er slukket for værktøjet, når stikket sættes

i stikkontakten

UNDER BRUG

●Hold altid ledningen væk fra værktøjets bevægelige dele;

før altid ledningen bagud, væk fra værktøjet

●Hvis ledningen bliver beskadiget eller skæres over under

arbejdet, måman aldrig røre ved ledningen, men skal

omgående tage stikket ud; brug aldrig værktøjet med en

beskadiget ledning

●Tryk kun påspindellåseknappen G 6, når spindlen C 6

ikke bevæger sig

●Hold hænderne væk fra roterende tilbehør

●Ved slibning af metal dannes der gnister; hold andre

personer og brændbart materiale væk fra arbejdsstedet

●I tilfælde af elektriske eller mekaniske fejl skal man

omgående slukke for værktøjet og tage stikket ud af

stikkontakten

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 12

●Hvis skæreskiven bliver blokeret, hvilket medfører

rykkende kræfter påværktøjet, skal man omgående

slukke for værktøjet

●I tilfælde af strømafbrydelse eller når stikket ved et uheld

trækkes ud af stikkontakten, skal tænd/sluk-

låseafbryderen omgående låses op og sættes i slukket

(OFF) stilling for at forhindre utilsigtet start

●Påfør ikke såmeget tryk påværktøjet, at det standser

EFTER BRUG

●Før man lægger værktøjet fra sig, man slukke for motoren

og sikre, at alle bevægelige dele er standset helt

●Efter at man har slukket for værktøjet, måman aldrig

standse tilbehørets rotation ved at påføre en sidelæns

kraft mod det

BRUG

●Montér støttegrebet A 4

●Montér beskyttelsesskærmen B 5

!sørg for at den lukkede side af

beskyttelsesskærmen altid vender mod brugeren

●Montering af tilbehør 6

! tag stikket ud

- rengør spindlen C og alle de dele, der skal monteres

- stram spændeflangen E med nøglen F, mens der

trykkes påspindellåseknappen G

- ved afmontering af tilbehørsgreb og omvendt

! slibe/skæreskiver bliver meget varme unde brug;

rør ikke ved dem, før de er kølet af

! montér altid bagpladen, når der anvendes

slibetilbehør

! anvend aldrig en slibe/skæreskive uden

mærkaten, som er limet fast påden

●Før ibrugtagning

-vær sikker, at tilbehøret er rigtigt monteret og sidder

godt fast

- check at tilbehøret løber frit ved at dreje det rundt med

hånden

- test værktøjet i min. 30 sekunder pånøjeste

omdrejningstal i en sikker position

- ved anselig vibration eller andre defekter, stop straks

værktøjet og check værktøjet for at finde den mulige

årsag hertil

●On/off låseafbryder H 7

-tænd værktøjet 7a

!vær opmærksom på"det pludselige ryk" når

værktøjet startes

! lad værktøjet køre påfuld kraft før tilbehøret

berører arbejdsemnet

-lås afbryderen 7b

- udløs afbryderen/sluk værktøjet 7c

!værktøjet bør fjernes fra arbejdsemnet, før

værktøjet afbrydes

! tilbehøret fortsætter med at dreje rundt få

sekunder efter at værktøjet er slukket

●Slibning 8

-før værktøjet frem og tilbage med moderat tryk

! anvend aldrig en skæreskive til sidelæns slibning

●Skæring 9

- hold aldrig værktøjet skråt ved skæring

-bevæg altid værktøjet i samme retning som pilen på

værktøjshovedet for at undgåat værktøjet skubbes ud

af udskæringen påen ukontrolleret måde

-påfør ikke tryk påværktøjet; lad skæreskivens

hastighed gøre arbejdet

-skæreskivens arbejdshastighed afhænger af det

materiale, der skal skæres

- brems ikke skæreskiver ved at bruge sidelæns tryk

●Sådan holdes og styres værktøjet

- man skal altid holde godt fast i værktøjet med begge

hænder, såman har fuldt herredømme over værktøjet

påalle tidspunkter

- man skal stille sig sådan, at man står godt og sikkert

- man skal være opmærksom pårotationsretningen;

man skal altid holde værktøjet således, at gnister og

slibe/skærestøv flyver væk fra kroppen

- man skal holde ventilationshullerne J 6frie og

utildækkede

GODE RÅD

●I stedet for flangen E 6kan man anvende "CLIC"

lydspændeflangen K 6(SKIL tilbehør 2610388766);

slibe/skæreskiver kan såmonteres uden brug af

tilbehørsnøgler

GARANTI / MILJØ

●Hold værktøjet og ledningen ren (især ventilationshullerne)

!prøv ikke at rengøre ved at stikke spidse

genstande igennem hullerne

!træk stikket ud før rensning

●Vi yder garanti påSKIL produkter i henhold til de

lovmæssige bestemmelser og de bestemmelser, som

gælder i det enkelte land; garantien dækker ikke normal

slidtage, overbelastning eller fejlagtig anvendelse af

værktøjet

●I tilfælde af en klage, send venligst det uskilte værktøj

sammen med et køb-bevis til Deres værktøjsforhandler

eller nærmeste autoriseret SKIL service værksted

(adresser og reservedelstegning af værktøjet findes på

www.skileurope.com)

●Bortskaffning af værktøjet ved at sortere værktøj, tilbehør

og emballage for miljøvenlig genbrug (plastickomponenter

er afmærket for kategoriseret genbrug)

INNLEDNING

●Dette verktøyet er beregnet for sliping, kapping og

avsliping av støpe-grad påmetall og steinmaterialer uten

bruk av vann; ved åbruke hensiktsmessig tilbehør, kan

verktøyet ogsåbrukes til børsting og pussing

TEKNISKE OPPLYSNINGER 1

SIKKERHET

GENERELL

●Les og ta vare pådenne brukerveiledningen (se spesielt

sikkerhetsanvisningen påbaksiden) 2

●Verktøyet måkun brukes for tørrsliping og -kapping

●Bruk kun flensene som følger med verktøyet

●Verktøyet måikke betjenes av personer under 16 år

●Ta alltid ut kontakten før du forandrer innstillinger på

sagen eller skifter tilbehør

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 13

TILBEHØR

●Bruk originalt tilbehør fra SKIL som leveres fra

forhandleren påstedet

●For montering og bruk av ikke-originalt SKIL tilbehør,

henvises det til brukerveiledning fra aktuell produsent

●Bruk kun tilbehør med et godkjent turtall som er minst

like høyt som verktøyets høyeste tomgangsturtall

●Bruk aldri slipe-/kappeskiver som er sprukket, deformert

eller vibrerend

●Slipe-/kappeskiver måbehandles med forsiktighet for å

unngåflising eller sprekker

●Beskytt tilbehøret mot slag, støt og fett

●Bruk aldri større slipe-/kappeskiver enn det maksimale

som er anbefalt

●Bruk kun slipe-/kappeskiver med hulldiameter som

passer nøyaktig med flens D 6; bruk aldri reduksjoner

eller adaptere for åmontere slipe-/kappeskiver med

større hulldiameter

●Bruk aldri slipe-/kappeskiver med gjenget hull hvor

gjengene ikke er lange nok for åta lengden på

verktøyspindelen

●Bruk aldri tilbehør med et "blindt" gjenget sentrumshull

mindre enn M14 x 21 mm

BRUK

●Verktøyet skal koples til via en feilstrømbryter som kopler

ut på30 mA maksimum

●Bruk bare skjøteledninger som er beregnet for bruk

utendørs og som er utstyrt med sprutsikker stikk-kontakt

FØR BRUK

●Før verktøyet tas i bruk første gangen, måbrukeren

innhente praktisk informasjon

●Arbeid måikke foretas påmaterialer som inneholder

asbest

●Vær forsiktig når det gjelder skjulte elektriske ledninger

eller gass- og vannledninger; sjekk arbeidsstedet ved

f.eks. åbruke en metalldetektor

●Vær forsiktig under skjæring av furer, spesielt i

støttevegger (åpninger i støttevegger er underlagt lokale

bestemmelser; nasjonale bestemmelser måfølges til

enhver tid; det lønner seg derfor åta kontakt med

bygningsingeniør, arkitekt eller tilsynsmann på

byggeplassen)

●Spenn fast arbeidsstykket i tilfelle det ikke holdes på

plass av sin egen vekt

●Verktøyet måikke spennes fast i en skrustikke

●Bruk en sikker skjøteledning som er helt utrullet og uten

knuter, og med en kapasitet på16 A

●Bruk beskyttelsesbriller og hansker, hørselsvern 3,

støvmaske og tykke sko; hvis nødvendig, bruk ogsåforkle

●Sidehåndtak A 6og sikkerhetsdeksel B 6skal alltid

monteres; verktøyet måikke brukes uten at disse delene

er montert

●Forsikre deg om at verktøyet er slått av når

strømledningen koples til

UNDER BRUK

●Strømledningen måalltid holdes unna roterende deler på

verktøyet; sørg for at ledningen stikker ut bak og unna

verktøyet

●Hvis strømledningen er skadd eller har fått kutt under

bruk, måden ikke røres; trekk støpselet ut med en gang;

verktøyet måaldri brukes med en skadd strømledning

●Spindellås G 6skal bare skyves når spindel C 6er

stillestående

●Hold hendene borte fra roterende tilbehør

●Da det vil oppstågnister under sliping av metall, skal

andre personer og antennelig materiale holdes unna

arbeidsområdet

●I tilfelle en elektrisk eller mekanisk svikt, skal verktøyet

med en gang slåes av og støpslet trekkes ut

●I tilfelle skiven blokkeres, som kan gjøre at verktøyet

rykker, måverktøyet slåes av med en gang

●I tilfelle strømbrudd, eller hvis støpselet trekkes ut

tilfeldig, lås opp Av/På-låsebryteren med en gang og sett

den i AV (OFF)-stilling for åunngåutilsiktet starting igjen

●Sett ikke såmye press påverktøyet at det stopper

rotasjonen

ETTER BRUK

●Før du legger verktøyet fra deg, slåav motoren og

forsikre deg om at alle roterende deler har stoppet helt

●Etter at strømmen påverktøyet har blitt slått av, mådu ikke

stoppe rotasjonen med sideveis kraft/press mot verktøyet

BRUK

●Monter sidehåndtak A 4

●Monter sikkerhetsdeksel B 5

! forsikre deg om at lukket side på

sikkerhetsdekslet vender mot operatøren

●Montering av tilbehør 6

! trekk ut støpselet

- foreta rengjøring av spindel C og alle delene som skal

monteres

- skru fast flens E med skrunøkkel F samtidig som

spindellås G skyves

- demontering av tilbehør skjer i motsatt rekkefølge

! slipe-/kappeskiver blir ekstra varme under bruk;

rør ikke skivene før de har avkjølt

! det måalltid monteres bakpute under bruk av

tilbehør for sliping med sandpapir

! det måaldri brukes slipe-/kappeskiver som ikke

har klebemerket

●Før bruk

-vær sikker påat tilbehør er korrekt montert og festet

skikkelig

- sjekk om tilbehøret roterer fritt ved åsnurre den ved

hånd

- test verktøyet i minimum 30 sekunder påhøyeste

hastighet i en sikker stilling uten åberøre

arbeidsstykket

- stopp øyeblikkelig dersom verktøyet vibrerer unormalt

mye eller andre problemer oppstår, og sjekk verktøyet

nøye

●Av/pålåsebryter H 7

-slåpåverktøyet 7a

! et plutselig rykk er vanlig når verktøyet starter

!før tilbehøret kommer i kontakt med

arbeidsstykket, måverktøyet ha nådd max.

hastighet

-lås bryteren 7b

- frigjør bryteren/slåav verktøyet 7c

!før du slår av verktøyet, fjern det fra arbeidsstykket

! skiven fortsetter årotere i en kort periode etter at

verktøyet er slått av

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 14

●Sliping 8

- beveg verktøyet frem og tilbake med moderat trykk

! bruk aldri en kappeskive for sideveis sliping

●Kapping 9

- verktøyet måikke holdes i skråstilling under kappe-

operasjonen

- verktøyet måalltid beveges i samme retning som

pilen påverktøyhodet for åunngåat verktøyet skyves

ut av sporet ukontrollert

- legg ikke press påverktøyet; la hastigheten på

kappeskiven gjøre arbeidet

- arbeidshastigheten påkappeskiven avhenger av

materialet som skal kappes

- kappeskivene vil gåi stykker dersom de utsettes for

sideveis press

●Grep og styring av verktøyet

- hold verktøyet godt fast med begge hender slik at du

alltid har full kontroll over verktøyet

-sørg for at verktøyet holdes stødig

-vær oppmerksom pårotasjonsretningen; verktøyet

skal alltid holdes slik at gnister og støv under sliping

og kapping flyr bort fra operatøren

- hold ventilasjonshullene J 6utildekket

BRUKER TIPS

●I stedet for flens E 6kan det du bruke "CLIC" hurtig-

fastspenningsflens K 6 (SKIL tilbehør 2610388766);

med dette tilbehøret kan slipe-/kappeskiver monteres

uten nøkler

GARANTI / MILJØ

●Hold alltid verktøyet og kabelen ren (spesielt

ventilasjonshullene)

! ikke forsøk årengjøre ved åstikke spisse

gjenstander gjennom ventilasjonshullen

! dra ut støpselet før rengjøring

●For SKIL-produkter ytes det garanti i henhold til de

lovbestemte/nasjonale bestemmelser; skader som kan

tilbakeføres til naturlig slitasje, overbelastning eller uriktig

behandling er utelukket fra garantien

●I tilfelle klage send verktøyet i montert tilstand med

kjøpsbevis til leverandøren eller nærmeste SKIL

serviceverksted (adresser liksom service diagram av

verktøyet finner du påwww.skileurope.com)

●Ved skroting av verktøyet måverktøy, tilbehør og

emballasje sorteres for miljøvennlig resirkulering

(plastkomponenter er merket for resirkulering etter

kategori)

JOHDANTO

●Tämätyökalu on tarkoitettu käytettäväksi metallin ja

kivimateriaalien hiomista, leikkaamista ja

purseenpoistamista varten ilman veden käyttämistä;

asianmukaisten varusteiden kanssa työkalua voidaan

käyttää myös harjaamista ja hiekkapaperihiontaa varten

TEKNISET TIEDOT 1

TURVALLISUUS

YLEISTÄ

●Lue tämäohjekirja ja pidäse tallella (kiinnitäerityistä

huomiota takaosan turvallisuusohjeisiin) 2

●Käytätätätyökalua vain kuivahuiontaa/jyrsintää varten

●Käytävain tämätyökalun yhteydessätoimitettuja laippoja

●Tätätyökalua saavat käyttää vain 16 vuotta täyttäneet

henkilöt

●Irrota aina pistotulppa pistorasiasta, ennen kuin

suoritat laitteelle mitään säätöjätai vaihdat tarviketta

VARUSTEET

●KäytäalkuperäisiäSKIL-varusteita, jotka ovat saatavana

SKIL-myyntiliikkeestä

●Muita kuin SKIL-varusteita kiinnitettäessä/käytettäessä

noudata kyseisen valmistajan antamia ohjeita

●Käytävain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtäsuuri kuin laitteen suurin

tyhjäkäyntikierrosluku

●Äläkäytävaurioituneita, taittuneita tai täriseviä

hionta/jyrsintälevyjä

●Käsittele hionta/jyrsintälevyjävaroen ja säilytäne

huolellisesti lohkeilemisen ja murtumisen välttämiseksi

●Suojele varusteita iskuja, törmäyksiäja rasvaantumista

vastaan

●Äläkäytäsellaista hionta/jyrsintälevyä, joka on

suositeltua maksimikokoa suurempi

●Käytäsellaisin reikähalkaisijoin varustettuja hionta/

jyrsintälevyjä, jotka sopivat kiinnityslaippaan D 6ilman

muita varustuksia; äläkoskaan käytä

kavennuskappaleita tai muuntimia suurireikäisiin

hionta/jyrsintälevyihin sovittamiseksi

●Äläkoskaan käytäsellaisia kierteitysreikiäomaavia

hionta/jyrsintälevyjä, joissa kierteistys ei ole riittävän

pitkätyökalun karan pituuden vastaanottamiseksi

●Äläkoskaan käytävarusteita, joiden "sokea"

kierteitysreikäon pienempi kuin M14 x 21 mm

KÄYTTÖULKOTILASSA

●Liitätyökalu vikavirran (FI) piirikatkaisimen kautta

liipaisuvirtaan, jonka maksimi on 30 mA

●Käytävain sellaista ulkona käytettävää jatkojohtoa, joka

on varustettu roiskevedenpitävälläliittimellä

ENNEN KÄYTTÖÄ

●Ennen työkalun käyttöä ensimmäistäkertaa on

suositeltavaa tutustua käytännön toimia koskevaan

informaatioon

●Älätyöskentele käyttämälläaspestia sisältäviämateriaaleja

●Varo piilossa olevia sähköjohtoja sekäkaasu- ja

vesiputkia; tarkasta työskentelyalue käyttämälläapuna

esim. metallitunnistinta

●Noudata varovaisuutta tunneleita, varsinkin tukiseinämiä,

jyrsittäessä(tukiseinämissäolevat lovet ovat kyseisen

maan erityisasetusten alaisia; näitäasetuksia on

noudatettava kaikissa olosuhteissa, joten ota yhteyttä

kyseiseen rakenneinsinööriin, arkkitehtiin tai

rakennusinsinööriin ennen työn aloittamista)

●Purista työkalu paikalleen, silläse ei ehkäpysy

paikallaan oman painonsa varassa

●Äläaseta työkalua ruuvipuristimeen

●Käytätäysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

FIN

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 15

●Käytäsuojalaseja ja -käsineitä, kuulonsuojaimia 3,

pölynaamaria ja tukevia kenkiä; jos tarpeen käytämyös

esiliinaa

●Kiinnitäaina apukahva A 6ja suojus B 6; äläkoskaan

käytätyökalua ilman näitä

●Varmista, ettätyökalun kytkin on irtikytkentäasennossa

se liitettäessäpistorasiaan

KÄYTÖN AIKANA

●Pidäjohto aina poissa työkalun liikkuvien osien

läheisyydestä; kohdista johto takaosaa kohti pois

työkalusta

●Jos johto on vaurioitunut tai jos se leikataan työn aikana,

äläkosketa johtoa, vaan irrota kosketin pistorasiasta

välittömästi; äläkoskaan käytätyökalua, jos sen johto on

vahingoittunut

●Paina karan lukituspainiketta G 6vain, kun kara C 6on

pysäytettynä

●Pidäkädet etäälläpyörivistävarusteista

●Metallia hiottaessa voi kehittyäkipinöitä; pidämuut

henkilöt ja herkästi syttyvät ainekset poissa

työskentelyalueelta

●Sähkövian tai mekaanisen vian aiheutuessa katkaise

työkalun toiminta välittömästi ja irrota kosketin

pistorasiasta

●Mikäli jyrsintälevy tukkeutuu ja saa työkalun nykimään,

katkaise työkalun toiminta välittömästi

●Virtakatkon aiheutuessa tai jos kosketin vedetään

vahingossa irti pistorasiasta, vapauta kytkin välittömästi

ja aseta se irtikytkentäasentoon OFF kontrolloimattoman

uudelleenkäynnistyksen estämiseksi

●Äläkäytäniin paljon painetta työkaluun nähden, ettäse

pysähtyy

KÄYTÖN JÄLKEEN

●Ennen työkalun laskemista maahan katkaise moottorin

toiminta ja varmista, ettäkaikki liikkuvat osat pysähtyvät

täysin

●Työkalu irtikytkettyäsi äläkoskaan pysäytävarusteen

pyörintää siihen kohdistetulla poikittaisella voimalla

KÄYTTÖ

●Kiinnitäapukahva A 4

●Kiinnitäsuojus B 5

! varmista, ettäsuojuksen suljettu puoli on aina

osoittamassa käyttäjää kohti

●Varustusten kiinnittäminen 6

! irrota kosketin

- puhdista kara C ja kaikki kiinnitettävät osat

- tiukenna kiristyslaippa E ruuvitaltalla F ja paina

samanaikaisesti karan lukituspainiketta G

- varustusten kahvan poisto päinvastoin

! hionta/jyrsintälevyt tulevat hyvin kuumiksi käytön

aikana; äläkosketa niitäennen kuin ne ovat

viilentyneet

! muista aina kiinnittää kiinnityksen taustasovitin

hiontavarusteita käytettäessä

! äläkoskaan käytähionta/jyrsintälevyäilman

siihen liimattua tarraa (ôblotterö)

●Ennen työkalun käyttöä

- varmista, ettätarvike on asetettu paikoilleen oikein ja

kiinnitetty tiukasti

- tarkista, ettätarvike pääsee vapaasti liikkumaan,

kääntämälläsitäkäsin

- koekäytätyökalua antamalla sen käydävähintään

30 sekuntia maksiminopeudella kuormittamattomana

- jos ilmenee voimakasta tärinää tai muita vikoja, työkalu

on heti kytkettäväpois päältäja vian syy selvitettävä

●On/off lukituskytkin H 7

-käynnistäkoneesi 7a

! varo käynnistyksen aiheuttamaa äkillistänykäisyä

! koneen tulee pyöriätäydellänopeudella ennen

kuin tarvike koskettaa työkappaletta

- lukitse kytkin 7b

- vapauta kytkin/sammuta koneesi 7c

! ennen koneen sammuttamista se tulee nostaa irti

työkappaleesta

! kun työkalu on kytketty pois päältä, tarvikkeen

liike jatkuu vielämuutamia sekunteja

●Hionta 8

- liikuta työkalua edestakaisin kohtuullisen paineen

alaisena

!äläkoskaan käytäjyrsitälevyäsivun hiontaan

●Jyrsintä9

-äläkallista työkalua jyrsittäessa

- liikuta työkalua aina samaan suuntaan työkalun pään

nuolen mukaisesti niin ettäestetään työkalun

työntyminen pois jyrsinnästäkontrolloimattomaan

tapaan

-äläkohdista työkaluun painetta; anna jyrsintälevyn

nopeuden tehdätyö

- jyrsintälevyn työskentelynopeus riippuu jyrsittävästä

materiaalista

-äläjarruta jyrsintälevyjäsivulta kohdistuvalla paineella

●Työkalun pitäminen ja ohjaaminen

-pidätyökalusta aina kiinni molemmin käsin niin että

pystyt kontrolloimaan työkalua koko ajan

- varmista tukeva asento

- kiinnitähuomiota pyörinnän suuntaan; käsittele

työkalua aina niin ettäkipinät ja hionta/jyrsintäpöly

lentää pois sinusta

-pidäilmanvaihtoreiät J 6puhtaina ja peittämättöminä

VINKKEJÄ

●Laipan E 6sijasta voidaan käyttää "CLIC"-

pikakiristyslaippaa K 6(SKIL-varuste 2610388766);

hionta/jyrsintälevyt voidaan kiinnittää varusteavaimia

käyttämättä

TAKUU / YMPÄRISTÖNSUOJELU

●Pidätyökalu ja johto puhtaina (varmista erityisesti

ilmanvaihtoreiät puhtaus)

!äläyritäpuhdistaa laitetta terävilläesineillä

ilmanvaihtoreiät kautta

! irrota liitosjohto aina puhdistuksen ajaksi

pistorasiasta

●TälläSKIL-tuotteella on takuu lakisääteisten/kansallisten

asetusten mukaisesti; takuu ei kata normaalin kulumisen

eikäylikuormituksen tai asiattoman käsittelyn

aiheuttamia vahinkoja

●Jos ilmenee vika, toimita työkalu sitäosiin purkamatta

lähimpään SKIL-huoltoon (osoitteet ja työkalun

huoltokaava ovat tarjolla web-osoitteessa

www.skileurope.com) ostotodiste mukaan liitettynä

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 16

●Hävitätyökalu lajittelemalla työkalu-, tarvike- ja

pakkausmateriaalit ympäristöystävällistäkierrätystä

varten (muoviset komponentit on nimetty luokiteltua

kierrätystävarten)

INTRODUCCIÓN

●Esta herramienta ha sido diseñada para amolar, tronzar

y desbarbar materiales de metal y piedra sin necesidad

de utilizar agua; con los accesorios apropiados, también

se puede utilizar la herramienta para cepillar y lijar

CARACTERISTICAS TECNICAS 1

SEGURIDAD

GENERAL

●Leer y conservar este manual (poner especial atención a

las instrucciones de seguridad en la parte trasera) 2

●Utilice esta herramienta sólo para amolar/tronzar en seco

●Utilice únicamente las bridas que se entregan con esta

herramienta

●Los menores de 16 años no deben utilizar esta

herramienta

●Desenchufar siempre la herramienta antes de

realizar cualquier ajuste o cambiar algún accesorio

ACCESORIOS

●Utilice los accesorios originales SKIL que podráobtener

de su proveedor de SKIL

●Cuando monte/utilice accesorios distintos de la marca

SKIL, respete las instrucciones del fabricante

●Utilice únicamente accesorios cuyos revoluciones

admisibles sean como mínimo iguales a las revoluciones

en vacío máximas de la herramienta

●No utilice discos de amolar/tronzar deformados o que

vibren

●Maneje y guarde los discos de amolar/tronzar con

cuidado para evitar que se astillen o rompan

●Proteja los accesorios de golpes, choques y grasa

●No utilice muelas de amolar/tronzar de diámetro mayor

que el máximo recomendado

●Utilice únicamente discos de amolar/tronzar, cuyo

diámetro del agujero permita el ajuste sin juego en las

bridas de montaje D 6; nunca utilice reductores o

adaptadores para ajustar agujeros más grandes que los

discos de amolar/tronzar

●Nunca utilice discos de amolar/tronzar con un agujero

roscado cuya rosca no sea lo suficientemente grande

como para aceptar el tamaño del eje de la herramienta

●Nunca utilice accesorios con un agujero "ciego" roscado

inferior a M14 x 21 mm

USO EXTERIOR

●Conecte la herramienta mediante un interruptor (FI) a

una corriente de disparo de 30 mA como máximo

●Utilice únicamente un cable de extensión adecuado para

su uso en el exterior y equipado con un enchufe a

prueba de salpicaduras

ANTES DE UTILIZAR LA HERRAMIENTA

●Antes de utilizar la herramienta por primera vez, es

recomendable saber cierta información práctica

●No trabaje con materiales que contengan amianto

●Tenga cuidado con los conductos de electricidad, gas y

agua que estén ocultos; compruebe la zona de trabajo

utilizando, por ejemplo, un detector de metales

●Tenga cuidado cuando tronze sotobosque,

especialmente en muros de soporte (las aberturas de los

muros de soporte están sujetas a regulaciones

específicas de cada país; estas regulaciones deben

respetarse bajo cualquier circunstancia, de modo que,

antes de iniciar el trabajo, consulte al ingeniero de

estructuras, arquitecto o encargado de obra responsable)

●Si la pieza sobre la que estátrabajando se moviera,

sujétela

●No sujete la herramienta a un banco

●Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios

●Utilice gafas y guantes, protección para los oídos 3, una

máscara para el polvo y calzado robusto; cuando sea

necesario, utilice también un delantal

●Monte siempre la empuñadura auxiliar A 6y el protector

de seguridad B 6; nunca utilice la herramienta sin ellas

●Asegúrese que la herramienta estáapagada cuando la

enchufe

DURANTE EL USO DE LA HERRAMIENTA

●Mantenga siempre el cable lejos de las partes móviles

de la herramienta; mantenga el cable detrás de usted,

lejos de la herramienta

●Si mientras trabaja, el cable sufre algún desperfecto o

corte, no lo toque; desconecte inmediatamente el

enchufe; nunca utilice la herramienta con un cable dañado

●Sólo pulse el botón de bloqueo del eje G 6cuando el

eje C 6estéinmóvil

●Mantenga las manos lejos de los accesorios giratorios

●Cuando muela metal, se generarán chispas; mantenga

alejadas del área de trabajo a otras personas y al

material combustible

●En caso de producirse el mal funcionamiento mecánico

o eléctrico, apague inmediatamente la herramienta y

desconecte el enchufe

●En caso de que se bloqueara el disco, obteniendo como

resultado que la herramienta funcione a trompicones,

apague inmediatamente la herramienta

●En caso de producirse un corte de corriente o cuando el

enchufe se desconecta accidentalmente, desbloquee el

interruptor de encendido/apagado de manera inmediata

y colóquelo en la posición apagado (OFF) con el fin de

prevenir que se vuelva a poner en marcha de manera

descontrolada

●No aplique mucha presión sobre la herramienta para

evitar que se pare

DESPUÉS DE UTILIZAR LA HERRAMIENTA

●Antes de poner la herramienta en el suelo, apague el

motor y asegúrese de que todas las piezas móviles

están completamente paradas

●Después de apagar la herramienta, nunca detenga la

rotación de un accesorio ejerciendo una fuerza lateral

contra él

USO

●Monte la empuñadura auxiliar A 4

●Monte el protector de seguridad B 5

! asegúrese de que la parte cerrada del protector de

seguridad siempre estáorientada hacia el operador

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 17

●Montaje de accesorios 6

! desconecte el enchufe

- limpie el eje C y todas las piezas que vaya a montar

- apriete la brida de sujeción E con la llave F mientras

aprieta el botón de bloqueo del eje G

- para desmontar los accesorios, proceda de modo

inverso

! las muelas de amolar/tronzar se calientan en

exceso durante su uso; no las toque hasta que se

hayan enfriado

! monte siempre una almohadilla de apoyo cuando

utilice accesorios de lijado

! nunca utilice un disco de amolar/tronzar sin la

etiqueta, que se encuentra pegada sobre el disco

●Antes de utilizar la herramienta

- asegúrese de que el accesorio estécorrectamente

montado y firmemente apretado

- compruebe que el accesorio se mueve libremente al

girarlo con la mano

- pruebe la herramienta al dejarla funcionar en una

posicíon segura durante al menos 30 segundos a la

máxima velocidad en vacío

- deténgala inmediatamente en caso de vibraciones

considerables u otros defectos, y examine la

herramienta para determinar su posible causa

●Interruptor de encendido/apagado de bloqueo H 7

- ponga en marcha la herramienta 7a

! tenga cuidado con la reacción súbita de la

herramienta, al conectarla

! antes de trabajar sobre una pieza, la herramienta

debera alcanzar su velocidad máxima

- bloquee el interruptor 7b

- desbloquee el interruptor/desconecte la herramienta 7c

! antes de desconectar su herramienta, se debe

separarla de la pieza

! después de haber apagado la herramienta el

accesorio continuarágirando durante un corte

período de tiempo

●Amolar 8

- mueva la herramienta hacia delante y atrás ejerciendo

una presión moderada

! nunca utilice una muela tronzadora para amolar

lateralmenteg

●Tronzar 9

- no incline la herramienta al tronzar

- mueva siempre la herramienta en la dirección de la

flecha situada sobre el cabezal de la herramienta para

prevenir que empuje la herramienta fuera del corte de

una forma descontrolada

- no presione la herramienta; deje que la velocidad de

la muela tronzadora haga el trabajo

- la velocidad de trabajo de la muela tronzadora

depende del material que estécortando

- no frene las muelas tronzadoras ejerciendo presión

lateral

●Modo de sujetar y guiar la herramienta

- sujete siempre firmemente la herramienta con ambas

manos para tener el control todo el tiempo

- adopte una postura segura

- preste atención a la dirección de rotación; sostenga

siempre la herramienta de modo que las chispas y el

polvo procedentes de la herramienta salten lejos del

cuerpo

- mantenga las ranuras de ventilación J 6limpias y

descubiertas

CONSEJOS DE APLICACION

●En lugar de la brida E 6, puede utilizar la brida de

sujeción rápida "CLIC" K 6(accesorio SKIL número

2610388766); entonces, podrámontar las muelas de

amolar/tronzar sin utilizar llaves accesorias

GARANTÍA / AMBIENTE

●Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación)

! no intentar limpiar insertando objetos

puntiagudos a travès de las ranuras de ventilación

! desenchufar la herramienta antes de limpiar

●Para las herramientas SKIL brindamos una garantía de

acuerdo con las prescripciones legales específicas de

los dintintos países; los daños ocasionados por desgaste

natural, sobrecarga o manejo inadecuado serán

excluidos de garantía

●En caso de reclamación, envíe la herramienta sin

desmontar junto con la factura al suministrador de la

misma o al servicio técnico de SKL más proximo (los

nombres asícomo el despiece de piezas de la

herramienta figuran en www.skileurope.com)

●Clasifique la herrramienta, los accesorios y los

embalajes para luego poder reciclarlos de manera

adecuada (los componentes plásticos están marcados

para que se les pueda realizar en un reciclaje por

categorías)

INTRODUÇÃO

●Esta ferramenta destina-se ao rebarbe, corte e

rectificação de metal e pedra sem a utilização de água;

com os acessórios adequados, a ferramenta também

pode ser utilizada para escovar e lixar

ESPECIFICAÇÕES TÉCNICAS 1

SEGURANÇA

INFORMAÇÃO

●Leia e guarde este manual de instruções (tenha especial

atenção às instruções de segurança no verso) 2

●Utilize esta ferramenta apenas para rebarbar/cortar em

seco

●Utilize apenas os anéis fornecidos com a ferramenta

●Esta ferramenta não deveráser usada por pessoas com

idade inferior a 16 anos

●Desligue sempre a ficha da tomada antes de

proceder a qualquer ajustamento ou troca de

acessório

ACESSÓRIOS

●Utilize os acessórios originais SKIL que poderáadquirir

nos revendedores autorizados SKIL

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 18

●Para montar/usar acessórios de outras marcas que não

sejam SKIL, respeite as instruções do respectivo

fabricante

●Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

●Não utilize discos de rebarbe/corte que estejam

danificados ou deformados, ou que vibrem

●Manuseie e guarde os discos de rebarbe/corte com

cuidado, de modo a evitar que lasquem ou partam

●Proteja os acessórios contra impacto, choques e gordura

●Não utilize um disco de rebarbe/corte com medidas

superiores às máximas recomendadas

●Utilize apenas discos de rebarbe/corte com um diâmetro

de abertura que se ajuste sem folgas ao anel de

montagem D 6; nunca utilize redutores ou adaptadores

para montar discos de rebarbe/corte com um diâmetro

de abertura grande

●Nunca utilize discos de rebarbe/corte com uma rosca

que não seja suficientemente longa para aceitar o

comprimento do veio da ferramenta

●Nunca utilize acessórios com uma abertura "fechada" de

rosca inferior a M14 x 21 mm

UTILIZAÇÃO NO EXTERIOR

●Ligue a ferramenta utilizando um disjuntor de corrente

de falha (FI) com uma corrente de disparo de 30 mA no

máximo

●Utilize apenas uma extensão destinada a utilização no

exterior e que esteja equipada com uma tomada de

união àprova de salpicos

ANTES DA UTILIZAÇÃO

●Recomenda-se que, antes de usar a ferramenta pela

primeira vez, o utilizador receba informação prática

●Não trabalhe com materiais que contenham amianto

●Tenha cuidado com cablagens eléctricas ocultas ou

canalizações de gás ou água; verifique a área de

trabalho, utilizando, por exemplo, um detector de metais

●Tenha cuidado ao abrir ranhuras, especialmente em

paredes de apoio (as aberturas em paredes de apoio

estão sujeitas a regulamentações que variam de país

para país; tais regulamentações deverão ser respeitadas

em todas as circunstâncias; por isso, antes de começar

a trabalhar, consulte o engenheiro de estruturas, o

arquitecto ou o capataz responsável pela obra)

●Fixe a peça a trabalhar, caso ela não se mantenha

estacionária em virtude do seu próprio peso

●Não fixe a ferramenta num torno

●Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amps

●Use óculos de protecção e luvas, protectores para os

ouvidos 3, uma máscara de protecção contra o póe

calçado resistente; quando necessário, use também um

avental

●Monte sempre a pega lateral A 6e a protecção B 6;

nunca utilize a ferramenta sem estes componentes

●Certifique-se de que a ferramenta estádesligada antes

de colocar a ficha na tomada

DURANTE A UTILIZAÇÃO

●Mantenha sempre o fio afastado das peças rotativas da

ferramenta; coloque o fio para trás, fora do alcance da

ferramenta

●Se o fio for danificado ou cortado durante o trabalho, não

toque no fio, mas retire imediatamente a ficha da

tomada; nunca utilize a ferramenta com o fio danificado

●Carregue no botão de fecho do veio G 6apenas

quando o veio C 6estiver parado

●Mantenha as mãos afastadas dos acessórios rotativos

●Ao rebarbar metais, devido às faíscas produzidas,

mantenha afastadas da área de trabalho outras pessoas

e materiais combustíveis

●Em caso de anomalia eléctrica ou mecânica, desligue

imediatamente a ferramenta e tire a ficha da tomada

●Caso o disco de corte fique bloqueado, resultando em

sacões transmitidos àferramenta, desligue

imediatamente a ferramenta

●Em caso de interrupção na corrente ou se a ficha for

retirada da tomada por engano, destrave imediatamente

o interruptor on/off e coloque-o na posição OFF por

forma a impedir que a ferramenta volte a arrancar

descontroladamente

●Não aplique demasiada pressão na ferramenta que a

faça parar

APÓS A UTILIZAÇÃO

●Antes de descansar a ferramenta, desligue o motor e

certifique-se de que todas as peças rotativas estão

paradas

●Depois de desligar a ferramenta, nunca páre a rotação

do acessório exercendo pressão lateral sobre o mesmo

UTILIZAÇÃO

●Monte a pega lateral A 4

●Monte a protecção B 5

! ecertifique-se de que o lado fechado da protecção

fica sempre voltado para o operador

●Montagem de acessórios 6

! tire a ficha da tomada

- limpe o veio C e todas as peças que vão ser montadas

- aperte o anel E com a chave de porcas F ao mesmo

tempo que carrega no botão de fecho do veio G

- para a desmontagem de acessórios, proceda ao

contrário

! os discos de rebarbe/corte aquecem muito

durante a utilização; não toque nos discos antes

que eles arrefeçam

! monte sempre o bloco de apoio quando utilizar

acessórios de lixagem

! nunca utilize um disco de rebarbe/corte sem a

etiqueta que lhe estácolada

●Antes de utilizar a ferramenta

- assegure-se que o acessório estácorrectamente

montado e apertado com firmeza

- verifique que o acessório gira livremente rodando-o

com a mão

- ligue a ferramenta em vazio pelo menos durante

30 segundos na rotação máxima e numa posição de

segurança

- desligue imediatamente a ferramenta em caso de

vibração excessiva ou outros defeitos de

funcionamento, e verifique a causa do sucedido

●Interruptor On/Off de travagem H 7

- ligar a ferramenta 7a

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 19

! tenha cuidado com o impacto subito que a ligação

origina

! a ferramenta deverátrabalhar na velocidade

máxima antes de alcançar a peça a trabalhar

- travar o interruptor 7b

- destravar o interruptor/desligar a ferramenta 7c

! antes de parar a ferramenta deveráretira-la da

peça a trabalhar

! o acessório continua a sua rotação durante um

curto período de tempo, mesmo depois de a

ferramenta játer sido desligada

●Rebarbar 8

- desloque a ferramenta para trás e para a frente

utilizando uma pressão moderada

! nunca utilize um disco de corte para rebarbe lateral

●Cortar 9

-não incline a ferramenta durante o corte

- desloque sempre a ferramenta na direcção da seta

que se encontra na cabeça da mesma, para impedir

que a ferramenta seja empurrada para fora do ponto

de corte de forma descontrolada

-não aplique pressão na ferramenta; deixe que a

velocidade do disco de corte faça o trabalho

- a velocidade de trabalho do disco de corte depende

do material que estáa ser cortado

-não trave os discos de corte exercendo pressão lateral

●Segurar e guiar a ferramenta

- segure sempre a ferramenta com firmeza utilizando

ambas as mãos, por forma a ter sempre o controlo

total da ferramenta

- mantenha uma posição estável

- tome atenção àdirecção da rotação; segure sempre a

ferramenta por forma a que as faíscas e a limalha ou

o pósaltem na direcção contrária àdo corpo

- mantenha as ranhuras de respiração J 6limpas e

destapadas

CONSELHOS DE APLICAÇÃO

●Em vez do anel E 6pode ser usada a porca de tensão

rápida "CLIC" K 6(acessório SKIL 2610388766); os

discos de rebarbe/corte podem então ser montados sem

a utilização de chaves acessórias

GARANTIA / AMBIENTE

●Mantenha a ferramenta e o fio sempre limpos

(especialmente as ranhuras de respiração)

! evitar utilizar objectos pontiagudos na limpeza

das ranhuras de respiração

! desligar a ferramenta da fonte de corrente antes

de limpar

●Prestamos garantia para ferramentas SKIL de acordo

com as disposições legais/específicas do país; avarias

devidas ao desgaste normal, sobrecarga ou má

utilização não estão abrangidas pela garantia

●Em caso de reclamação, enviar a ferramenta, completa

(sem desmontar), acompanhada da factura, ao

fornecedor ou ao serviço de assistência técnica SKIL

mais próximo (os endereços assim como a mapa de

peças da ferramenta estão mencionados no

www.skileurope.com)

●No final da vida útil da ferramenta separe a ferramenta,

os acessórios e a embalagem para reciclagem (os

componentes plásticos estão marcados para reciclagem

por categorias)

INTRODUZIONE

●Questo utensile serve per smerigliare, tagliare e per

sbavare materiali di metallo e di pietra senza l'uso di

acqua; con gli appropriati accessori l'utensile puòessere

usato anche per spazzolare e sabbiare

CARATTERSTICHE TECNICHE 1

SICUREZZA

NOTE GENERALI

●Leggere e conservare questo manuale di istruzione (fare

particolare attenzione alle istruzioni per la sicurezza alla

fine) 2

●Usare questo utensile solo per smeriglio/taglio a secco

●Usare solamente le flange fornite con questo utensile

●Questo utensile non deve essere usato da persone di

etàinferiore a 16 anni

●Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

ACCESSORI

●Usare gli accessori SKIL che si possono ottenere presso

il vostro negoziante

●Per il montaggio/uso di accessori non di produzione

SKIL, osservare le istruzioni del fabbricante interessato

●Utilizzate solo accessori il cui numero massimo di giri

corrisponda almeno al massimo dei numeri di giri

dell’utensile

●Non usare mole da smeriglio/taglio danneggiati,

deformati, o vibranti

●Maneggiare e conservare con cura i mole da

smeriglio/taglio onde evitare scheggiature e rottura

●Proteggere gli accessori da impatto, da urti e dal grasso

●Non usare mole da smeriglio/taglio che siano piùgrandi

della dimensione raccomandata

●Usare solamente mole da smeriglio/taglio con foro del

diametro adatto per la flangia di montaggio D 6senza

gioco; non usare mai riduttori/adattatori per adattarli su

mole da smeriglio/taglio di foro piùgrande

●Non usare mai mole da smeriglio/taglio con foro filettato,

quando la filettatura non èsufficientemente da accettare

la lunghezza dell'albero dell'utensile

●Non usare mai accessori con un foro "cieco" filettato di

dimensione inferiore a M14 x 21 mm

USO ALL'ESTERNO

●Collegare l'utensile attraverso un interruttore automatico di

corrente (FI) con una corrente di scatto di 30 mA massimo

●Usare solamente una prolunga che serve per uso

all'esterno e munita di presa a prova di spruzzo

PRIMA DELL'USO

●Prima di usare l'utensile per la prima volta, si

raccomanda di ricevere istruzioni pratiche

●Non lavorare con materiali che contengono amianto

XP SKIL 9160/9165/9170/9175.2 17-06-2003 10:37 Pagina 20

This manual suits for next models

Table of contents

Popular Grinder manuals by other brands

Sterling

Sterling BP810 Operation and installation manual

Patriot

Patriot EBR 230 user manual

Scheppach

Scheppach TIGER 2000S instruction manual

Parkside

Parkside PFBS 160 B2 Translation of the original instructions

WM W-1904-P Operator's manual

Yamato

Yamato SA230/DK instruction manual

Raider

Raider RD-AG34 user manual

DeWalt

DeWalt DWE490 instruction manual

jcb

jcb 21-AG125 Instructions & user's manual

HSS Hire

HSS Hire 6333 Operating & safety guide

Hitachi

Hitachi G 12SA2 Instruction and safety manual

SUHNER ABRASIVE

SUHNER ABRASIVE LWC 20 Technical document

Makita

Makita 9558HNR instruction manual

Racine Railroad Products

Racine Railroad Products 910106 Operating and maintenance manual

Central Machinery

Central Machinery 61318 owner's manual

EINHELL

EINHELL TE-AG 18/115-2 Li Original operating instructions

Tryton

Tryton TDS230 Operating instruction

Grizzly

Grizzly G7298 instruction manual
