ENGLISH

1 Information on this Document SMA Solar Technology AG
Quick Reference GuideEVCxx-10-IS-xx-124
1 Information on this Document
1.1 Validity
This document is valid for:
• EVC7.4-1AC-10 (SMA EV Charger 7.4)
• EVC22-3AC-10 (SMA EV Charger 22)
1.2 Target Group
The tasks described in this document must only be performed by qualified persons. Qualified
persons must have the following skills:
• Knowledge of how the product works and is operated
• Training in how to deal with the dangers and risks associated with installing, repairing and
using electrical devices and installations
• Training in the installation and commissioning of electrical devices and installations
• Knowledge of all applicable laws, standards and directives
• Knowledge of and compliance with this document and all safety information
1.3 Content and Structure of this Document
This document contains safety information as well as graphical instructions on installing and
commissioning (see page 176). Observe all information and carry out the actions illustrated
graphically in this document in the specified order.
The latest version of this document and the comprehensive manual for installation, commissioning,
configuration and decommissioning are to be found in PDF format and as eManual at www.SMA-
Solar.com. You will find the QR code that links to the eManual on the title page of this document.
You can also call up the eManual via the user interface of the product.
Illustrations in this document are reduced to the essential information and may deviate from the real
product.
1.4 Levels of Warning Messages
The following levels of warning messages may occur when handling the product.
DANGER
Indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING
Indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
ENGLISH

2 Safety
SMA Solar Technology AG
Quick Reference Guide EVCxx-10-IS-xx-12 5
NOTICE
Indicates a situation which, if not avoided, can result in property damage.
1.5 Symbols in the Document
Symbol Explanation
Information that is important for a specific topic or goal, but is not safety-rele-
vant
Section in which the installation and commissioning process is illustrated
graphically.
2 Safety
2.1 Intended Use
The SMA EV Charger is a AC charging station.
The product must only be used as stationary equipment.
The product is suitable for indoor and outdoor use.
The EVC7.4-1AC-10 must not be used in industrial environments.
All components must remain within their permitted operating ranges and their installation
requirements at all times.
The product must only be used in countries for which it is approved or released by SMA Solar
Technology AG and the grid operator.
Use SMA products only in accordance with the information provided in the enclosed
documentation and with the locally applicable laws, regulations, standards and directives. Any
other application may cause personal injury or property damage.
Any use of the product other than that described in the Intended Use section does not qualify as the
intended use.
The enclosed documentation is an integral part of this product. Keep the documentation in a
convenient, dry place for future reference and observe all instructions contained therein.
This document does not replace and is not intended to replace any local, state, provincial, federal
or national laws, regulations or codes applicable to the installation, electrical safety and use of the
product. SMA Solar Technology AG assumes no responsibility for the compliance or non-
compliance with such laws or codes in connection with the installation of the product.
The type label must remain permanently attached to the product.
2.2 IMPORTANT SAFETY INSTRUCTIONS
Keep the manual for future reference.
ENGLISH

2 Safety SMA Solar Technology AG
Quick Reference GuideEVCxx-10-IS-xx-126
This section contains safety information that must be observed at all times when working.
The product has been designed and tested in accordance with international safety requirements. As
with all electrical or electronical devices, there are residual risks despite careful construction. To
prevent personal injury and property damage and to ensure long-term operation of the product,
read this section carefully and observe all safety information at all times.
DANGER
Danger to life due to electric shock when live components or cables are
touched
High voltages are present in the conductive components or cables of the product. Touching live
parts and cables results in death or lethal injuries due to electric shock.
• Do not touch non-insulated parts or cables.
• Disconnect the product from voltage sources and make sure it cannot be reconnected
before working on the device.
• Wear suitable personal protective equipment for all work on the product.
DANGER
Danger to life due to electric shock in case of overvoltages and if surge
protection is missing
Overvoltages (e.g. in the event of a flash of lightning) can be further conducted into the building
and to other connected devices in the same network via the network cables or other data cables
if there is no surge protection. Touching live parts and cables results in death or lethal injuries due
to electric shock.
• Ensure that all devices in the same network are integrated in the existing overvoltage
protection.
• When laying the network cable outdoors, ensure that there is suitable surge protection at
the network cable transition from the product outdoors to the network inside the building.
• The Ethernet interface of the product is classified as "TNV-1" and offers protection against
overvoltages of up to 1.5kV.
WARNING
Danger to life due to fire or explosion
In rare cases, an explosive gas mixture can be generated inside the product under fault
conditions. In this state, switching operations can cause a fire inside the product or explosion.
Death or lethal injuries due to hot or flying debris can result.
• In the event of a fault, do not perform any direct actions on the product.
• Ensure that unauthorized persons have no access to the product.
• Disconnect the AC circuit breaker, or keep it disconnected in case it has already tripped,
and secure it against reconnection.
• Only perform work on the product (e.g., troubleshooting, repair work) when wearing
personal protective equipment for handling of hazardous substances (e.g., safety gloves,
eye and face protection, respiratory protection).
ENGLISH

2 Safety
SMA Solar Technology AG
Quick Reference Guide EVCxx-10-IS-xx-12 7
WARNING
Risk of injury due to toxic substances, gases and dusts.
In rare cases, damages to electronic components can result in the formation of toxic substances,
gases or dusts inside the product. Touching toxic substances and inhaling toxic gases and dusts
can cause skin irritation, burns or poisoning, trouble breathing and nausea.
• Only perform work on the product (e.g., troubleshooting, repair work) when wearing
personal protective equipment for handling of hazardous substances (e.g., safety gloves,
eye and face protection, respiratory protection).
• Ensure that unauthorized persons have no access to the product.
CAUTION
Risk of burns due to hot enclosure parts
Some parts of the enclosure can get hot during operation. Touching hot enclosure parts can
result in burn injuries.
• Do not touch the enclosure during operation.
• Wear suitable personal protective equipment.
CAUTION
Risk of injury due to weight of product
Injuries may result if the product is lifted incorrectly or dropped while being transported or
mounted.
• Wear suitable personal protective equipment for all work on the product.
CAUTION
Risk of injury due to weight of enclosure lid of product
Dropping the enclosure lid during assembly or disassembly of the enclosure lid can cause
injuries.
• Wear suitable personal protective equipment for all work on the product.
NOTICE
Damage to the product due to sand, dust and moisture ingress
Sand, dust and moisture penetration can damage the product and impair its functionality.
• Only open the product if the humidity is within the thresholds and the environment is free of
sand and dust.
• Do not open the product during a dust storm or precipitation.
ENGLISH

3 Symbols on the Product SMA Solar Technology AG
Quick Reference GuideEVCxx-10-IS-xx-128
NOTICE
High costs due to inappropriate Internet tariff
Depending on use, the data volume of the product transferred via the Internet may vary in size.
The data volume depends, for example, on the number of devices in the system, the frequency of
device updates, the frequency of data transfer to SunnyPortal or the use of FTP push. High costs
for the Internet connection can be the result.
• SMA Solar Technology AG recommends using an Internet flat rate.
NOTICE
Damage to the product due to cleaning agents
The use of cleaning agents may cause damage to the product and its components.
• Clean the product and all its components only with a cloth moistened with clear water.

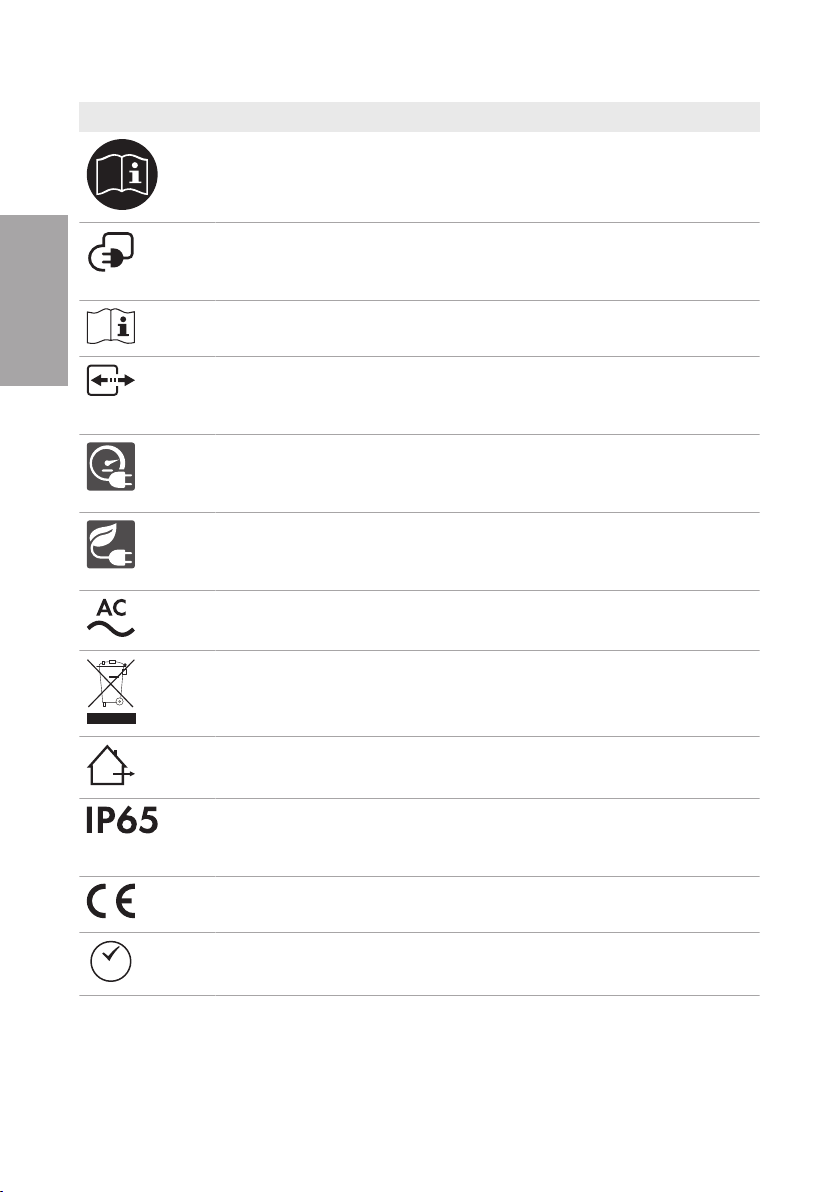

3 Symbols on the Product
Symbol Explanation
Beware of electrical voltage
The product operates at high voltages.
Beware of hot surface
The product can get hot during operation.
Observe the documentation
Observe all documentation supplied with the product.
Charge mode
The symbol together with the green LED indicates that the product is in charg-
ing mode.
Observe the documentation
Together with the red LED, this symbol indicates an error.
Data transmission
Together with the blue LED, this symbol indicates the status of the network con-
nection.
Fast charging
This symbol is located on the charging switch and indicates the switch position
for fast charging.
ENGLISH

4 EU Declaration of Conformity
SMA Solar Technology AG
Quick Reference Guide EVCxx-10-IS-xx-12 9
Symbol Explanation
Smart charging
This symbol is located on the charging switch and indicates the switch position
for charging controlled by the energy management system.
Alternating current
WEEE designation
Do not dispose of the product together with the household waste but in accor-
dance with the disposal regulations for electronic waste applicable at the in-
stallation site.
The product is suitable for outdoor installation.
Degree of protectionIP65
The product is protected against the penetration of dust and water that is di-
rected as a jet against the enclosure from all directions.
CE marking
The product complies with the requirements of the applicable EU directives.
RoHS
RoHS labeling
The product complies with the requirements of the applicable EU directives.
4 EU Declaration of Conformity
within the scope of the EU directives
• Radio Equipment Directive 2014/53/EU (22.5.2014 L 153/62) (RED)
• Restriction of the use of certain hazardous substances 2011/65/EU
(L174/88, June 8, 2011) and 2015/863/EU (L137/10, March 31,
2015) (RoHS)
SMA Solar Technology AG confirms herewith that the products described in this document are in
compliance with the fundamental requirements and other relevant provisions of the above-
mentioned directives. The entire EU Declaration of Conformity can be found at www.SMA-
Solar.com.
ENGLISH

Rechtliche Bestimmungen SMA Solar Technology AG
SchnelleinstiegEVCxx-10-IS-xx-1210
Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG.
Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer
anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die
vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. Eine
innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen
Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
SMA Solar Technology AG gewährt keine Zusicherungen oder Garantien, ausdrücklich oder
stillschweigend, bezüglich jeglicher Dokumentation oder darin beschriebener Software und
Zubehör. Dazu gehören unter anderem (aber ohne Beschränkung darauf) implizite Gewährleistung
der Marktfähigkeit und Eignung für einen bestimmten Zweck. Allen diesbezüglichen Zusicherungen
oder Garantien wird hiermit ausdrücklich widersprochen. SMA Solar Technology AG und deren
Fachhändler haften unter keinen Umständen für etwaige direkte oder indirekte, zufällige
Folgeverluste oder Schäden.
Der oben genannte Ausschluss von impliziten Gewährleistungen kann nicht in allen Fällen
angewendet werden.
Änderungen an Spezifikationen bleiben vorbehalten. Es wurden alle Anstrengungen unternommen,
dieses Dokument mit größter Sorgfalt zu erstellen und auf dem neusten Stand zu halten. Leser
werden jedoch ausdrücklich darauf hingewiesen, dass sich SMA Solar Technology AG das Recht
vorbehält, ohne Vorankündigung bzw. gemäß den entsprechenden Bestimmungen des
bestehenden Liefervertrags Änderungen an diesen Spezifikationen durchzuführen, die sie im
Hinblick auf Produktverbesserungen und Nutzungserfahrungen für angemessen hält. SMA Solar
Technology AG übernimmt keine Haftung für etwaige indirekte, zufällige oder Folgeverluste oder
Schäden, die durch das Vertrauen auf das vorliegende Material entstanden sind, unter anderem
durch Weglassen von Informationen, Tippfehler, Rechenfehler oder Fehler in der Struktur des
vorliegenden Dokuments.
SMA Garantie
Die aktuellen Garantiebedingungen können Sie im Internet unter www.SMA-Solar.com
herunterladen.
Software-Lizenzen
Die Lizenzen für die eingesetzten Software-Module (Open Source) können Sie auf der
Benutzeroberfläche des Produkts aufrufen.
Warenzeichen
Alle Warenzeichen werden anerkannt, auch wenn diese nicht gesondert gekennzeichnet sind.
Fehlende Kennzeichnung bedeutet nicht, eine Ware oder ein Zeichen seien frei.
SMA Solar Technology AG
Sonnenallee 1
34266 Niestetal
Deutschland
Tel. [phone]
DEUTSCH

1 Hinweise zu diesem Dokument
SMA Solar Technology AG
Schnelleinstieg EVCxx-10-IS-xx-12 11
Fax [phone]
www.SMA.de
E-Mail: [email protected]
Stand: 31.07.2020
Copyright © 2020 SMA Solar Technology AG. Alle Rechte vorbehalten.
1 Hinweise zu diesem Dokument
1.1 Gültigkeitsbereich
Dieses Dokument gilt für:
• EVC7.4-1AC-10 (SMA EV Charger 7.4)
• EVC22-3AC-10 (SMA EV Charger 22)
1.2 Zielgruppe
Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte
müssen über folgende Qualifikation verfügen:
• Kenntnis über Funktionsweise und Betrieb des Produkts
• Schulung im Umgang mit Gefahren und Risiken bei der Installation, Reparatur und Bedienung
elektrischer Geräte und Anlagen
• Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen
• Kenntnis der einschlägigen Gesetze, Normen und Richtlinien
• Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen
1.3 Inhalt und Struktur des Dokuments
Dieses Dokument enthält sicherheitsrelevante Informationen sowie eine grafische Anleitung für
Installation und Inbetriebnahme (siehe Seite 176). Beachten Sie alle Informationen und führen Sie
die grafisch dargestellten Handlungen in der vorgegebenen Reihenfolge aus.
Die aktuelle Version dieses Dokuments sowie die ausführliche Anleitung für die Installation,
Inbetriebnahme, Konfiguration und Außerbetriebnahme finden Sie im PDF-Format und als eManual
unter www.SMA-Solar.com. Den QR-Code mit dem Link zum eManual finden Sie auf der Titelseite
dieses Dokuments. Das eManual können Sie auch über die Benutzeroberfläche des Produkts
aufrufen.
Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom
realen Produkt abweichen.
1.4 Warnhinweisstufen
Die folgenden Warnhinweisstufen können im Umgang mit dem Produkt auftreten.
GEFAHR
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu
schweren Verletzungen führt.
DEUTSCH

2 Sicherheit SMA Solar Technology AG
SchnelleinstiegEVCxx-10-IS-xx-1212
WARNUNG
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schweren
Verletzungen führen kann.
VORSICHT
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren
Verletzungen führen kann.
ACHTUNG
Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann.
1.5 Symbole im Dokument
Symbol Erklärung
Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher-
heitsrelevant ist
Kapitel, in dem die Installation und Inbetriebnahme grafisch dargestellt ist
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der SMA EV Charger ist eine AC-Ladestation.
Das Produkt darf ausschließlich als ortsfestes Betriebsmittel eingesetzt werden.
Das Produkt ist für den Einsatz im Außenbereich und Innenbereich geeignet.
Der EVC7.4-1AC-10 darf nicht in Industriebereichen eingesetzt werden.
Der erlaubte Betriebsbereich und die Installationsanforderungen aller Komponenten müssen
jederzeit eingehalten werden.
Das Produkt darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch
SMA Solar Technology AG und den Netzbetreiber freigegeben ist.
Setzen Sie SMA Produkte ausschließlich nach den Angaben der beigefügten Dokumentationen und
gemäß der vor Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer
Einsatz kann zu Personen- oder Sachschäden führen.
Jede andere Verwendung des Produkts als in der bestimmungsgemäßen Verwendung beschrieben
gilt als nicht bestimmungsgemäß.
Die beigefügten Dokumentationen sind Bestandteil des Produkts. Die Dokumentationen müssen
gelesen, beachtet und jederzeit zugänglich und trocken aufbewahrt werden.
DEUTSCH

2 Sicherheit
SMA Solar Technology AG
Schnelleinstieg EVCxx-10-IS-xx-12 13
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen
Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und
den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für
die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der
Installation des Produkts.
Das Typenschild muss dauerhaft am Produkt angebracht sein.
2.2 Wichtige Sicherheitshinweise
Anleitung aufbewahren.
Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden
müssen.
Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz
sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten,
Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des
Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem
Zeitpunkt alle Sicherheitshinweise.
GEFAHR
Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile
oder Kabel
An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das
Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen
Verletzungen durch Stromschlag.
• Keine freiliegenden spannungsführenden Teile oder Kabel berühren.
• Vor Arbeiten das Produkt spannungsfrei schalten und gegen Wiedereinschalten sichern.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
GEFAHR
Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem
Überspannungsschutz
Überspannungen (z.B. im Falle eines Blitzschlags) können durch fehlenden
Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an
andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren
spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen
durch Stromschlag.
• Sicherstellen, dass alle Geräte im selben Netzwerk in den bestehenden
Überspannungsschutz integriert sind.
• Bei Verlegung der Netzwerkkabel im Außenbereich sicherstellen, dass beim Übergang der
Netzwerkkabel vom Produkt im Außenbereich zum Netzwerk im Gebäude ein geeigneter
Überspannungsschutz vorhanden ist.
• Die Ethernet-Schnittstelle des Produkts ist als "TNV-1" klassifiziert und bietet einen Schutz
gegen Überspannungen bis 1,5kV.
DEUTSCH

2 Sicherheit SMA Solar Technology AG
SchnelleinstiegEVCxx-10-IS-xx-1214
WARNUNG
Lebensgefahr durch Feuer und Explosion
In seltenen Einzelfällen kann im Fehlerfall im Inneren des Produkts ein zündfähiges Gasgemisch
entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Produkts ein Brand
entstehen oder eine Explosion ausgelöst werden. Tod oder lebensgefährliche Verletzungen durch
heiße oder wegfliegende Teile können die Folge sein.
• Im Fehlerfall keine direkten Handlungen am Produkt durchführen.
• Sicherstellen, dass Unbefugte keinen Zutritt zum Produkt haben.
• Den AC-Leitungsschutzschalter ausschalten oder wenn dieser bereits ausgelöst hat,
ausgeschaltet lassen und gegen Wiedereinschalten sichern.
• Arbeiten am Produkt (z. B. Fehlersuche, Reparaturarbeiten) nur mit persönlicher
Schutzausrüstung für den Umgang mit Gefahrstoffen (z.B. Schutzhandschuhe, Augen- und
Gesichtsschutz und Atemschutz) durchführen.
WARNUNG
Verletzungsgefahr durch giftige Substanzen, Gase und Stäube
In seltenen Einzelfällen können, durch Beschädigungen an elektronischen Bauteilen, giftige
Substanzen, Gase und Stäube im Inneren des Produkts entstehen. Das Berühren giftiger
Substanzen sowie das Einatmen giftiger Gase und Stäube kann zu Hautreizungen, Verätzungen,
Atembeschwerden und Übelkeit führen.
• Arbeiten am Produkt (z. B. Fehlersuche, Reparaturarbeiten) nur mit persönlicher
Schutzausrüstung für den Umgang mit Gefahrstoffen (z.B. Schutzhandschuhe, Augen- und
Gesichtsschutz und Atemschutz) durchführen.
• Sicherstellen, dass Unbefugte keinen Zutritt zum Produkt haben.
VORSICHT
Verbrennungsgefahr durch heiße Gehäuseteile
Gehäuseteile können während des Betriebs heiß werden. Das Berühren heißer Gehäuseteile
kann zu Verbrennungen führen.
• Das Gehäuse während des Betriebes nicht berühren.
• Geeignete persönliche Schutzausrüstung tragen.
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage
können Verletzungen entstehen.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
DEUTSCH

3 Symbole am Produkt
SMA Solar Technology AG
Schnelleinstieg EVCxx-10-IS-xx-12 15
VORSICHT
Verletzungsgefahr durch das Gewicht des Gehäusedeckels des Produkts
Durch Herunterfallen des Gehäusedeckels bei der Montage oder Demontage des
Gehäusedeckels können Verletzungen entstehen.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
ACHTUNG
Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit
Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die
Funktion beeinträchtigt werden.
• Produkt nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die
Umgebung sand- und staubfrei ist.
• Produkt nicht bei Sandsturm oder Niederschlag öffnen.
ACHTUNG
Hohe Kosten durch ungeeigneten Internettarif
Die über das Internet übertragene Datenmenge des Produkts kann je nach Nutzung
unterschiedlich groß sein. Die Datenmenge hängt z. B. ab von der Anzahl der Geräte in der
Anlage, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen
oder der Nutzung von FTP-Push. Hohe Kosten für die Internetverbindung können die Folge sein.
• SMA Solar Technology AG empfiehlt die Nutzung einer Internet-Flatrate.
ACHTUNG
Beschädigung des Produkts durch Reinigungsmittel
Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts
beschädigt werden.
• Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser
befeuchteten Tuch reinigen.
3 Symbole am Produkt
Symbol Erklärung
Warnung vor elektrischer Spannung
Das Produkt arbeitet mit hohen Spannungen.
Warnung vor heißer Oberfläche
Das Produkt kann während des Betriebs heiß werden.
DEUTSCH

3 Symbole am Produkt SMA Solar Technology AG
SchnelleinstiegEVCxx-10-IS-xx-1216
Symbol Erklärung
Dokumentationen beachten
Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert werden.
Ladebetrieb
Zusammen mit der grünen LED signalisiert das Symbol, dass sich das Produkt
im Ladebetrieb befindet.
Dokumentationen beachten
Zusammen mit der roten LED signalisiert das Symbol einen Fehler.
Datenübertragung
Zusammen mit der blauen LED signalisiert das Symbol den Zustand der Netz-
werkverbindung.
Schnellladung
Dieses Symbol befindet sich auf dem Drehschalter und signalisiert die Schalter-
stellung für die Schnellladung.
Intelligente Ladung
Dieses Symbol befindet sich auf dem Drehschalter und signalisiert die Schalter-
stellung für die durch das Energiemanagement gesteuerte Ladung.
Wechselstrom
WEEE-Kennzeichnung
Entsorgen Sie das Produkt nicht über den Hausmüll, sondern nach den am In-
stallationsort gültigen Entsorgungsvorschriften für Elektroschrott.
Das Produkt ist für die Montage im Außenbereich geeignet.
Schutzart IP65
Das Produkt ist gegen Eindringen von Staub und vor Wasser, das aus jeder
Richtung als Strahl gegen das Gehäuse gerichtet ist, geschützt.
CE-Kennzeichnung
Das Produkt entspricht den Anforderungen der zutreffenden EU-Richtlinien.
RoHS
RoHS-Kennzeichnung
Das Produkt entspricht den Anforderungen der zutreffenden EU-Richtlinien.
DEUTSCH

4 EU-Konformitätserklärung
SMA Solar Technology AG
Schnelleinstieg EVCxx-10-IS-xx-12 17
4 EU-Konformitätserklärung
im Sinne der EU-Richtlinien
• Funkanlagen 2014/53/EU (22.5.2014 L 153/62) (RED)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/
EU (08.06.2011 L174/88) und 2015/863/EU (31.03.2015
L137/10) (RoHS)
Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen
Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten
Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung
finden Sie unter www.SMA-Solar.com.
DEUTSCH

Законови постановления SMA Solar Technology AG
Кратко ръководствоEVCxx-10-IS-xx-1218
Законови постановления
Съдържащата се в настоящата документация информация е собственост на
SMASolarTechnologyAG. Никаква част от този документ не може да бъде размножавана,
запаметявана в база данни или предавана по друг начин (по електронен или механичен път,
чрез фотокопиране или запис) без предварително писмено съгласие от
SMASolarTechnologyAG. Размножаването й за вътрешнофирмени цели за оценка на
продукта или за правилното му използване е позволено и за него не е необходимо
разрешение.
SMASolarTechnologyAG не дава уверения или гаранции – изрично или мълчаливо – по
отношение на каквато и да е документация или съдържащите се вътре софтуер и
принадлежности. Това включва също така (но не само) подразбираща се гаранция за
пригодност за пазара и за определена цел. С настоящето изрично се отхвърлят всички
свързани с това уверения и гаранции. SMASolarTechnologyAG и техният специализиран
търговец не поемат в никакъв случай отговорност за каквито и да е преки или косвени,
случайни последващи загуби или щети.
Горепосоченото изключване на подразбиращи се гаранции не може да бъде приложено
във всички случаи.
Запазва се правото на промени по спецификациите. Положени са всички усилия този
документ да бъде изготвен с възможно най-голяма грижа и да бъде възможно най-пълно
актуализиран. На читателите все пак се обръща внимание, че SMASolarTechnologyAG си
запазва правото, без предварително известяване или съгласно съответните разпоредби на
съществуващия договор за доставка, да извършва промени в тези спецификации, преценени
като необходими с оглед подобряване на продукта и опита от използването му.
SMASolarTechnologyAG не поема отговорност за каквито и да е косвени, случайни или
последващи загуби или щети, възникнали въз основа на доверяването на настоящия
материал, в това число поради пропускане на информация, печатни грешки, изчислителни
грешки или грешки в структурата на настоящия документ.
SMA гаранция
Можете да свалите актуалните гаранционни условия от Интернет на адрес www.SMA-
Solar.com.
Софтуерни лицензи
Лицензите за използваните софтуерни модули (Open Source) са достъпни в потребителския
интерфейс на продукта.
Търговска марка
Признават се всички търговски марки, дори ако не са обозначени специално. Липсата на
обозначение не означава, че дадена марка или даден знак са свободни.
SMASolarTechnologyAG
Sonnenallee 1
34266 Niestetal
Германия
тел. [phone]
БЪЛГАРСКИ

1 Указания към този документ
SMA Solar Technology AG
Кратко ръководство EVCxx-10-IS-xx-12 19
факс [phone]
www.SMA.de
имейл: [email protected]
Редакция: 31.7.2020 г.
Copyright © 2020 SMASolarTechnologyAG. Всички права запазени.
1 Указания към този документ
1.1 Обхват на валидност
Този документ важи за:
• EVC7.4-1AC-10 (SMA EV Charger 7.4)
• EVC22-3AC-10 (SMA EV Charger 22)
1.2 Целева група
Описаните в този документ дейности могат да се изпълняват само от квалифициран
персонал. Специализираният персонал трябва да притежава следната квалификация:
• познания за функционалността и начина на работа на продукта
• обучение за справяне с опасности и рискове при инсталирането, ремонта и
обслужването на електрически устройства и съоръжения
• квалификация за инсталиране и пускане в експлоатация на електрически устройства и
съоръжения
• Познаване на приложимите закони, стандарти и регламенти
• познаване и спазване на този документ заедно с всички инструкции за безопасност
1.3 Съдържание и структура на документа
Настоящият документ съдържа свързана със сигурността информация, както и графично
ръководство за инсталиране и пускане в експлоатация (вж. страница 176). Съобразявайте
се с цялата информация и извършвайте всички графично представени дейности в
посочената последователност.
Актуалната версия на този документ, както и подробното ръководство за инсталиране,
пускане в експлоатация, конфигуриране и извеждане от експлоатация ще намерите в PDF
формат и като електронно ръководство (eManual) на www.SMA-Solar.com. QR Code с линк
към електронното ръководство ще намерите на заглавната страница на този документ.
Електронното ръководство е достъпно и чрез потребителския интерфейс на продукта.
Изображенията в настоящия документ са сведени до съществените детайли и могат да се
различават от действителния продукт.
1.4 Степени на предупрежденията
При работа с продукта може да се появят предупреждения от следните степени.
БЪЛГАРСКИ

2 Безопасност SMA Solar Technology AG
Кратко ръководствоEVCxx-10-IS-xx-1220
ОПАСНОСТ
Обозначава предупреждение, неспазването на което непосредствено води до смърт или
тежки телесни повреди.
ПРЕДУПРЕЖДЕНИЕ
Обозначава предупреждение, неспазването на което може да доведе до смърт или тежки
телесни повреди.
ВНИМАНИЕ
Обозначава предупреждение, неспазването на което може да доведе до леки или
средни телесни повреди.
ЗАБЕЛЕЖКА
Обозначава предупреждение, неспазването на което може да доведе до материални
щети.
1.5 Символи в документа
Символ Пояснение
Информация, която е важна за определена тема или цел, но не е
релевантна за безопасността.
Глава, в която инсталирането и пускането в експлоатация са
представени графично
2 Безопасност
2.1 Коректна експлоатация
SMA EV Charger е AC-зарядна станция.
Продуктът може да се използва само като стационарно оборудване.
Продуктът е подходящ за използване на открито и закрито.
EVC7.4-1AC-10 не трябва да се използва в промишлени зони.
Допустимият работен обхват и изискванията за инсталиране на компонентите трябва винаги
да бъде спазвани.
Продуктът трябва да бъде използван само в страни, за които това е разрешено и за които
SMASolarTechnologyAG и операторът на разпределителната мрежа позволяват.
Използвайте продуктите на SMA изключително в съответствие с информацията от
приложената документация и съгласно местните закони, разпоредби, предписания и норми.
Употреба, различна от указаната, може да доведе до нараняване на хора или материални
щети.
БЪЛГАРСКИ
