Sumário
104
1. AVISOS PARA A SEGURANÇA E USO ______________________105
2. INSTALAÇÃO DO APARELHO _____________________________107
3. ADAPTAÇÃO AOS DIFERENTES TIPOS DE GÁS _____________111
4. OPERAÇÕES FINAIS ____________________________________114
5. DESCRIÇÃO DOS COMANDOS ____________________________116
6. USO DA PLACA DO FOGÃO_______________________________123
7. USO DO FORNO ________________________________________125
8. ACESSÓRIOS DISPONÍVEIS ______________________________126
9. CONSELHOS DE COZEDURA _____________________________127
10. LIMPEZA E MANUTENÇÃO _______________________________133
11. MANUTENÇÃO EXTRAORDINÁRIA_________________________136
ESTAS INSTRUÇÕES SÓ SÃO VÁLIDAS PARA OS PAÍSES DE DESTINAÇÃO CUJOS
SÍMBOLOS IDE IDENTIFICAÇÃO SE ENCONTRAM NA CAPA DO PRESENTE MANUAL.
INSTRUÇÕES PARA O INSTALADOR: são destinadas ao técnico
qualificado que deve executar uma verificação adequada da
instalação de gás, executar a instalação, a preparação para o
funcionamento e o ensaio do aparelho.
INSTRUÇÕES PARA O UTENTE: indicam os conselhos de utilização,
a descrição dos comandos e as correctas operações de limpeza e
manutenção do aparelho.

Apresentação
105
1. AVISOS PARAA SEGURANÇA E USO
ESTE MANUAL CONSTITUI PARTE INTEGRANTE DO APARELHO. É
NECESSÁRIO CONSERVÁ-LO EM BOM ESTADO E À MÃO DURANTE TODO
O CICLO DE VIDA DO FOGÃO. ACONSELHAMOS UMA LEITURA ATENTA
DESTE MANUAL E DE TODAS AS INDICAÇÕES NELE CONTIDAS ANTES DE
UTILIZAR O FOGÃO. CONSERVAR TAMBÉM O CONJUNTO DE BICOS
FORNECIDOS. A INSTALAÇÃO DEVERÁ SER EXECUTADA POR PESSOAL
QUALIFICADO E RESPEITANDO AS NORMAS EM VIGOR. ESTE APARELHO
ESTÁ PREPARADO PARA UMA UTILIZAÇÃO DO TIPO DOMÉSTICO E ESTÁ
EM CONFORMIDADE COM AS NORMATIVAS EM VIGOR. O APARELHO FOI
CONCEBIDO PARA EXECUTAR A SEGUINTE FUNÇÃO: COZEDURA E
AQUECIMENTO DE ALIMENTOS; QUALQUER OUTRA UTILIZAÇÃO DEVE
SER CONSIDERADA IMPRÓPRIA.
O FABRICANTE DECLINA QUALQUER TIPO DE RESPONSABILIDADE NO
CASO DE UTILIZAÇÃO DIFERENTE DA INDICADA.
NÃO ABANDONAR OS RESÍDUOS DA EMBALAGEM NO AMBIENTE
DOMÉSTICO. SEPARAR OS VÁRIOS MATERIAIS PROVENIENTES DA
EMBALAGEM E ENTREGÁ-LOS AO CENTRO DE RECOLHA DIFERENCIADA
MAIS PRÓXIMO.
É OBRIGATÓRIA A LIGAÇÃO À TERRA DE ACORDO COM AS MODALIDADES
PREVISTAS PELAS NORMAS DE SEGURANÇA DO EQUIPAMENTO
ELÉCTRICO.
A FICHA PARA LIGAR AO CABO DE ALIMENTAÇÃO E A RESPECTIVA
TOMADA DEVERÃO SER DO MESMO TIPO E ESTAR EM CONFORMIDADE
COM AS NORMAS EM VIGOR.
NUNCA DESLIGAR A FICHA PUXANDO PELO CABO DE ALIMENTAÇÃO.
EFECTUAR UM BREVE ENSAIO DO APARELHO LOGO APÓS A INSTALAÇÃO
SEGUINDO AS INSTRUÇÕES ABAIXO INDICADAS. CASO NÃO FUNCIONE,
DESLIGAR O APARELHO DA INSTALAÇÃO ELÉCTRICA E CONTACTAR O
CENTRO DE ASSISTÊNCIA TÉCNICA MAIS PRÓXIMO .
NUNCA TENTAR REPARAR O APARELHO.
NO FINAL DE CADA UTILIZAÇÃO DA PLACA, VERIFICAR SEMPRE SE OS
MANÍPULOS DE COMANDO ESTÃO NA POSIÇÃO "ZERO" (DESLIGADO).

Apresentação
106
NUNCA INTRODUZIR OBJECTOS INFLAMÁVEIS NO FORNO: CASO ESTE
FOSSE ACESO ACIDENTALMENTE, PODERIA PROVOCAR UM INCÊNDIO.
A CHAPA DE IDENTIFICAÇÃO, COM OS DADOS TÉCNICOS, O NÚMERO DE
SÉRIE E A MARCA, ESTÁ COLOCADA EM POSIÇÃO VISÍVEL NO INTERIOR
DA ABERTURA PARA OBJECTOS.
A CHAPA NUNCA DEVE SER RETIRADA.
DURANTE O USO O APARELHO TORNA-SE MUITO QUENTE. TOME CUIDADO
PARA NÃO TOCAR NAS RESISTÊNCIAS DE AQUECIMENTO DENTRO DO
FORNO.
ESTE APARELHO NÃO DEVE SER INSTALADO SOBRE PLATAFORMAS
SOBREALÇADAS.
NÃO APOIAR NA PLACA DO FOGÃO PANELAS QUE NÃO TENHAM O
FUNDO PERFEITAMENTE LISO E REGULAR.
NUNCA UTILIZAR A PLACA DO FOGÃO COMO SUPERFÍCIE DE
TRABALHO.
NÃO USAR RECIPIENTES OU FRIGIDEIRAS QUE ULTRAPASSEM O
PERÍMETRO EXTERNO DA PLACA.
O APARELHO DEVE SER UTILIZADO POR PESSOAS ADULTAS. NÃO
PERMITIR QUE AS CRIANÇAS SE APROXIMEM OU O UTILIZEM COMO
OBJECTO DE BRINQUEDO.
QUANDO O APARELHO FOR PARA DEITAR FORA DEVE SER ENTREGUE A
UM CENTRO DE RECOLHA DIFERENCIADA .
O fabricante declina qualquer tipo de responsabilidade por danos
sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação, mesmo
de uma simples parte do aparelho, e pela utilização de peças de
substituição não originais.

Instruções para o instalador
107
2. INSTALAÇÃO DO APARELHO
O aparelho deve ser instalado por um técnico qualificado e de acordo
com as normas em vigor.
Pode ser encostado a paredes, das quais uma ultrapasse a altura da
placa de cozedura, a uma distância mínima de 50 mm relativamente ao

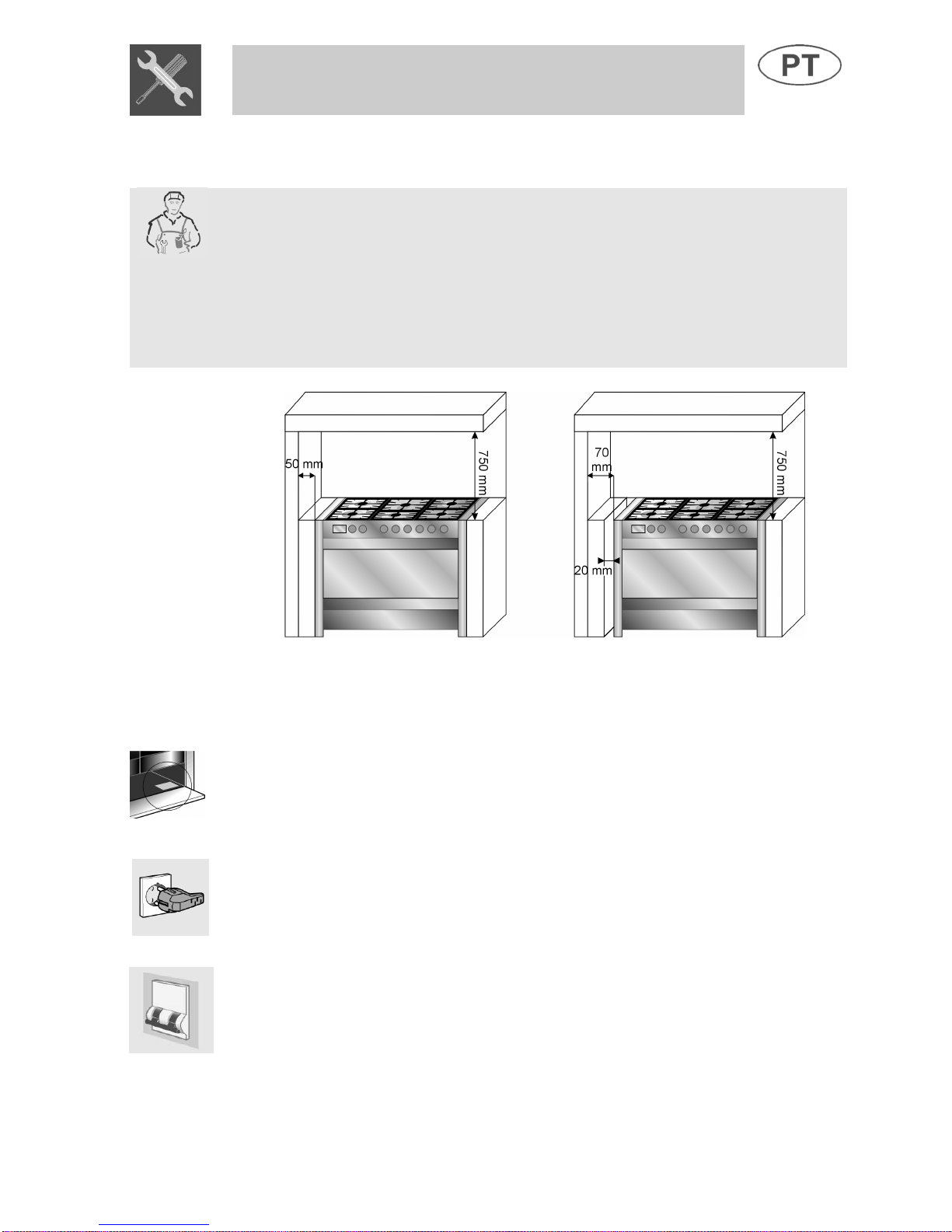

lado do aparelho, conforme ilustrado nos desenhos A e B relativos às
classes de instalação. Os móveis suspensos ou os exaustores
posicionados acima da placa de cozedura devem ficar a uma distância
mínima de 750 mm da placa.
AB
Aparelho encastrado Instalação livre
2.1 Ligação eléctrica
Certificar-se que a voltagem e o dimensionamento da linha de
alimentação correspondem às características indicadas na chapa
situada no interior da abertura para objectos.
Esta chapa nunca deve ser retirada.
A ficha na extremidade no cabo de alimentação e a tomada na parede
deverão ser do mesmo tipo (em conformidade com as normas em vigor).
Verificar se a linha de alimentação estádevidamente ligada àterra.
Evitar a utilização de reduções, adaptadores ou derivadores.
Instalar na linha de alimentação do aparelho um dispositivo de
interrupção omnipolar com uma distância de abertura dos contactos
igual ou superior a 3 mm, situado numa posição de fácil acesso e
próximo do aparelho.

Instruções para o instalador
108
No caso de substituição do cabo de
alimentação, a secção dos fios do
novo cabo não deverá ser inferior a
1.5 mm2(cabo de 3 x 1.5), tendo
presente que a extremidade a ligar ao
aparelho deverá ter o fio de terra
(amarelo e verde) mais comprido, pelo
menos 20 mm. Utilizar somente os
cabos especiais que se podem obter
nos Centros de Assistência.
O fabricante declina qualquer tipo de responsabilidade por danos
sofridos por pessoas e bens, causados pelo desrespeito pelas
prescrições acima mencionadas ou derivados da modificação, mesmo
de uma simples parte do aparelho.
2.2 Ventilação dos locais
O aparelho sópode ser instalado em locais permanentemente
ventilados, como o previsto nas normas em vigor. No local em que é
instalado o aparelho, deve poder afluir tanto ar quanto seja necessário
para a combustão correcta do gás e pela necessária renovação do ar do
próprio local. As tomadas de introdução do ar, protegidas por grelhas,
devem ter dimensão adequada (em conformidade com as normas em
vigor) e colocadas de modo a não serem obstruídas, mesmo
parcialmente.
2.3 Descarga dos produtos da combustão
A descarga dos produtos da combustão deve ser assegurada através de
chaminés com tiragem natural com bastante eficiência ou mediante
aspiração forçada. Um sistema eficiente de aspiração requer um
projecto cuidado da parte de um especialista habilitado para a sua
execução, respeitando as posições e as distâncias indicadas pelas
normas. No final da intervenção, o instalador deverápassar o certificado
de conformidade.

Instruções para o instalador
109
2.4 Ligação do gás
A ligação com um tubo de borracha deverá ser efectuada de modo que
o comprimento da tubagem não ultrapasse 2 metros de extensão
máxima; assegurar-se que os tubos não entrem em contacto com as
partes móveis ou sejam esmagados. O diâmetro interno do tubo deve
ser de 8 mm para o GÁS LÍQUIDO e 13 mm para o GÁS METANO e
GÁS DE CIDADE.
Verificar se todas as seguintes condições estão respeitadas:
• que o tubo esteja ligado à rosca com braçadeiras de segurança;
• se possa inspeccionar todo o comprimento do tubo (máx. 2 m);
• que o tubo não entre em contacto com as paredes quentes em
nenhum ponto do seu percurso (máx. 50°C);
• não esteja sujeito a nenhum esforço de tracção ou de tensão e não
apresente curvas apertadas ou esmagamentos;
• não entre em contacto com corpos cortantes ou arestas vivas;
• se o tubo não tiver uma vedação perfeita e provocar a dispersão de
gás no ambiente, não tentar repará-lo: substitui-lo por um tubo
novo;
• verificar se o prazo de validade do tubo não foi ultrapassado.
2.4.1 Ligação para gás de metano e de cidade
Executar a ligação àinstalação do gás usando um tubo de
borracha de acordo com as características indicadas pela
norma em vigor (verificar se a sigla dessa norma está
marcada no tubo).

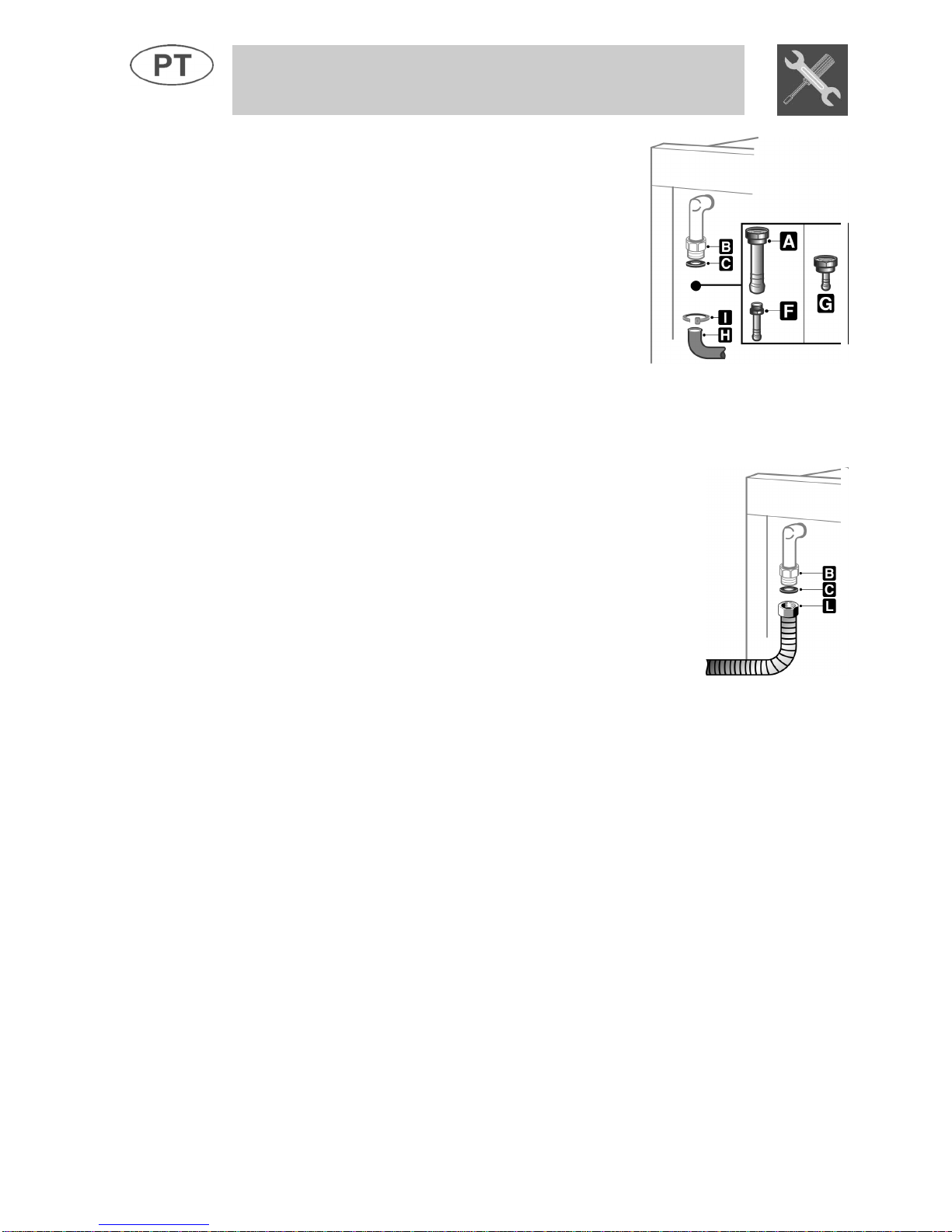

Apertar bem o suporte da borracha Aàrosca gás Bdo
aparelho intercalando a anilha C. Introduzir o tubo de
borracha Dno suporte da borracha Ae apertá-lo com a
braçadeira E.
2.4.2 Ligação para gás líquido
Utilizar um regulador de pressão e efectuar a ligação na botija
respeitando as indicações estabelecidas pelas normas em vigor.
Assegurar-se que a pressão de alimentação respeita os valores
indicados na tabela mostrada no parágrafo “3.2 Regulação para gás
líquido”.

Instruções para o instalador
110
Apertar o suporte da borracha pequeno Fno
suporte da borracha grande A; ligar o
conjunto obtido àrosca do gás B(ou utilizar o
suporte da borracha Gque deve ser ligado
directamente àrosca do gás B) e intercalar a
anilha C. Introduzir a extremidade do tubo de
borracha Hno suporte da borracha A+F(ou
G) e àrosca de saída do redutor de pressão
na botija. Apertar a extremidade do tubo Hao
suporte da borracha A+F(ou G) com a
braçadeira I.
2.4.3 Ligação com um tubo flexível em aço
(para todos os tipos de gás)
Apertar a extremidade do tubo flexível L
intercalando a anilha Càrosca do gás Bcom
rosca ½” gás macho.

Instruções para o instalador
111
3. ADAPTAÇÃO AOS DIFERENTESTIPOS DE GÁS
Antes de executar as seguintes operações, desligar o aparelho da
corrente eléctrica.
A placa do fogão éensaiada com gás metano G 20 àpressão de 20
mbar. No caso de funcionamento com outros tipos de gás, énecessário
substituir os bicos e renovar o ar nos queimadores e por fim, regular a
chama mínima nas torneiras do gás. Para a substituição dos bicos e a
regulação dos queimadores, énecessário levantar a placa do fogão
como indicado no parágrafo seguinte.
3.1 Levantamento da placa do fogão
Retirar as grelhas (primeiro a do meio e depois as laterais); retirar todas
as tampas, as coroas de distribuição da chama e os queimadores.
1. Retirar os botões do programador;
2. retirar os manípulos;
3. desapertar os parafusos de fixação do painel frontal e extrai-lo,
depois de se ter desligado o terminal da lâmpada avisadora do
termóstato;
4. aliviar o parafuso da dobradiça na parte de trás do fogão;
5. levantar a placa pela frente;
6. apoiar os suportes da placa na dobra frontal da lateral;
7. substituir os bicos dos queimadores de acordo com a tabela do gás
de referência;
8. regular a entrada de ar como o descrito no parágrafo “3.2 Regulação
para gás líquido ”;
9. após a regulação apertar o parafuso de fixação a fundo.

Instruções para o instalador
112
3.2 Regulação para gás líquido
Aliviar o parafuso Ae empurrar a fundo o regulador do ar B. Com uma
chave de 7 mm retirar o bico Ce substitui-lo pelo adequado, seguindo as
indicações da tabela de referência ao tipo e gás a utilizar. A força de
aperto do bico não deve ultrapassar 3 Nm. Regular o ar deslizando o
regulador Batése obter a distância "X" indicada na tabela, no parágrafo
“3.5 Regulação da entrada do ar”. Fixar o regulador Bapertando o
parafuso A.
Queimador
Potência
térmica
nominal
(kW)
Gás líquido – G30/G31 30/37 mbar
Diâmetro
do bico
1/100 mm
By-pass
mm
1/100
Potência
reduzida
(W)
Fluxo
g/h G30
Fluxo
g/h G31
Auxiliar 1.05 48 30 380 76 75
Semi-rápido 1.65 62 30 380 120 118
Rápido 2.55 76 45 800 185 182
Ultra-rápido 3.25 85 65 1400 236 232
Peixeira 1.9 65 48 800 138 136

Instruções para o instalador
113
3.3 Regulação para gás da cidade
Executar as mesmas operações descritas no parágrafo “3.2 Regulação
para gás líquido ”escolhendo no entanto os bicos e regulando a entrada
do ar para o gás de cidade, como indicado na tabela seguinte e no
parágrafo “3.5 Regulação da entrada do ar”.
Queimador
Potência
térmica
nominal
(kW)
Gás de cidade – G110 8 mbar
Diâmetro do bico
1/100 mm
Potência reduzida
(W)
Auxiliar 1.05 135 380
Semi-rápido 1.65 165 380
Rápido 2.55 220 700
Ultra-rápido 3.25 250 1200
Peixeira 1.9 177 750
Os valores relativos ao gás de cidade referem-se aos aparelhos da categoria III 1a2H3+.
3.4 Regulação para gás metano
A placa do fogão foi ensaiada para gás metano G 20 àpressão de
20 mbar. Para tornar o aparelho às condições de funcionamento com
este tipo de gás, efectuar as mesmas operações descritas no parágrafo
“3.2 Regulação para gás líquido ”escolhendo no entanto os bicos e
regulando a entrada do ar para o gás metano, como indicado na tabela
seguinte e no parágrafo “3.5 Regulação da entrada do ar”.
Queimador
Potência
térmica
nominal
(kW)
Gás metano – G20 20 mbar
Diâmetro do bico
1/100 mm
Potência reduzida
(W)
Auxiliar 1.05 73 380
Semi-rápido 1.65 92 380
Rápido 2.55 115 700
Ultra-rápido 3.25 130 1200
Peixeira 1.9 95 750

Instruções para o instalador
114

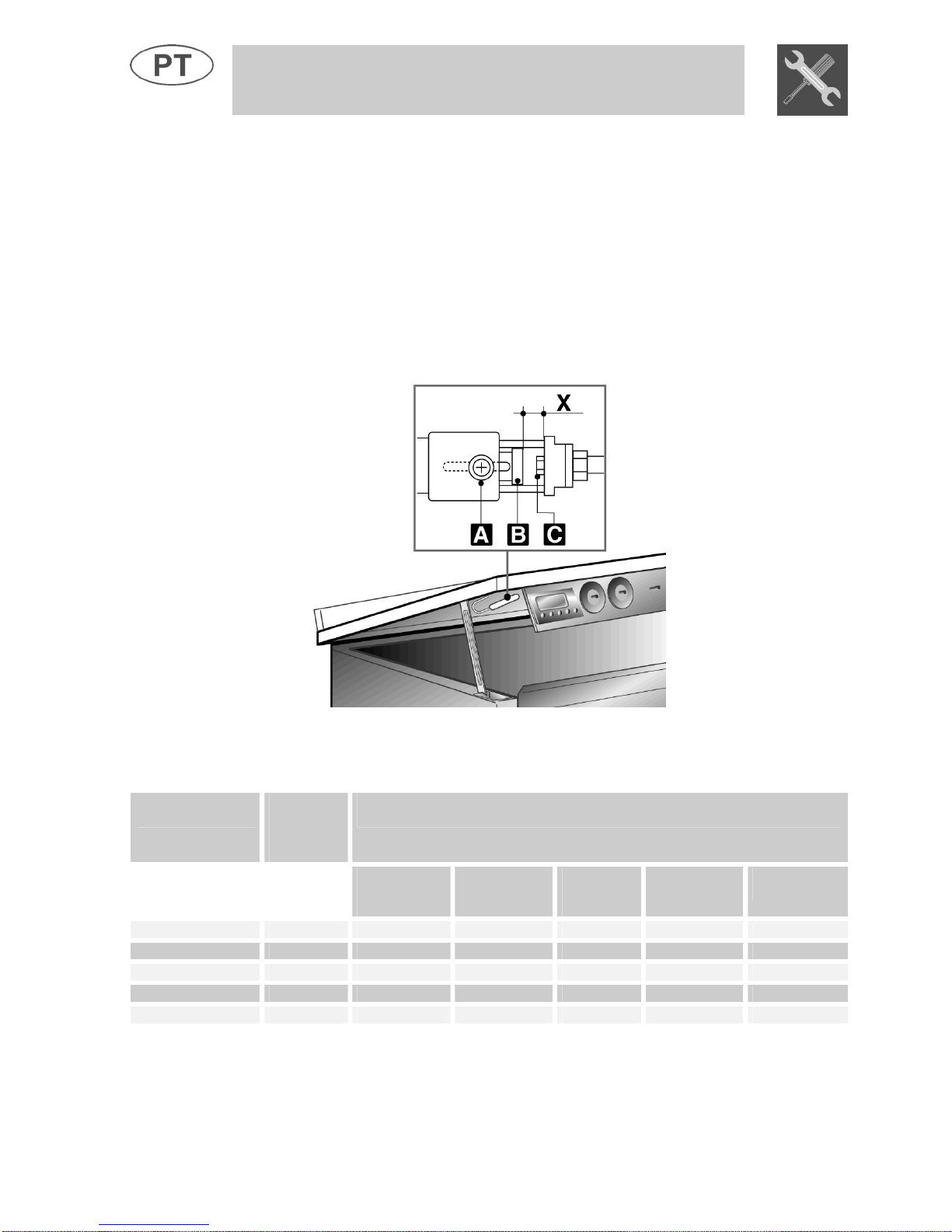

3.5 Regulação da entrada do ar
Referente àdistância "X" em mm.
4. OPERAÇÕES FINAIS
Depois de se terem executado as regulações acima, montar novamente
o aparelho procedendo no sentido inverso das instruções indicadas no
parágrafo “3.1 Levantamento da placa do fogão”.
Depois da regulação com um gás diferente do de ensaio, substituir a
etiqueta situada no interior da abertura para objectos pela
correspondente ao novo gás. A etiqueta pode ser obtida no Centro de
Assistência Autorizado mais próximo.
4.1 Regulação do mínimo para gás de cidade e metano
Acender o queimador e colocá-lo na posição
mínima. Extrair o manípulo da torneira do gás e
regular o parafuso do interior ou ao lado da haste
da torneira (segundo os modelos), atése obter
uma chama mínima regular. Montar novamente o
manípulo e verificar a estabilidade da chama do
queimador (rodando rapidamente o manípulo da
posição de máximo para a de mínimo a chama
não deveráapagar-se). Repetir a operação em
todas as torneiras do gás.
4.2 Regulação do mínimo para gás líquido
Para a regulação do mínimo com gás líquido, énecessário apertar
completamente, no sentido dos ponteiros do relógio, o parafuso que se
encontra no interior ou ao lado da haste da torneira (segundo os
modelos). Os diâmetros dos by-pass, para cada queimador, encontram-
se na tabela “3.2 Regulação para gás líquido ”.
QUEIMADOR G20
20 mbar
G30/G31
30/37 mbar
G110
8 mbar
Auxiliar 2.5 2.5 2
Semi-rápido 1 1.5 1
Rápido ESQ. 1.5 2.5 1.5
Rápido DIR. 1.5 2.5 1.5
Ultra-rápido 1.5 2.5 2
Peixeira 2.5 3 2

Instruções para o instalador
115
4.3 Disposição dos queimadores na placa do fogão
QUEIMADOR
1 Auxiliar
2 Semi-rápido
3 Rápido
4 Ultra-rápido
5 Peixeira
4.4 Posicionamento e nivelamento do aparelho
Depois de se terem efectuado as ligações eléctricas e do gás, nivelar o
aparelho por meio dos quatro pés reguláveis.
4.5 Montagem do friso de fundo
• Posicione o friso de fundo sobre a placa, fazendo com que os furos A
coincidam com os furos B.
• Fixe o friso de fundo na placa apertando os parafusos C.

Instruções para o utente
116

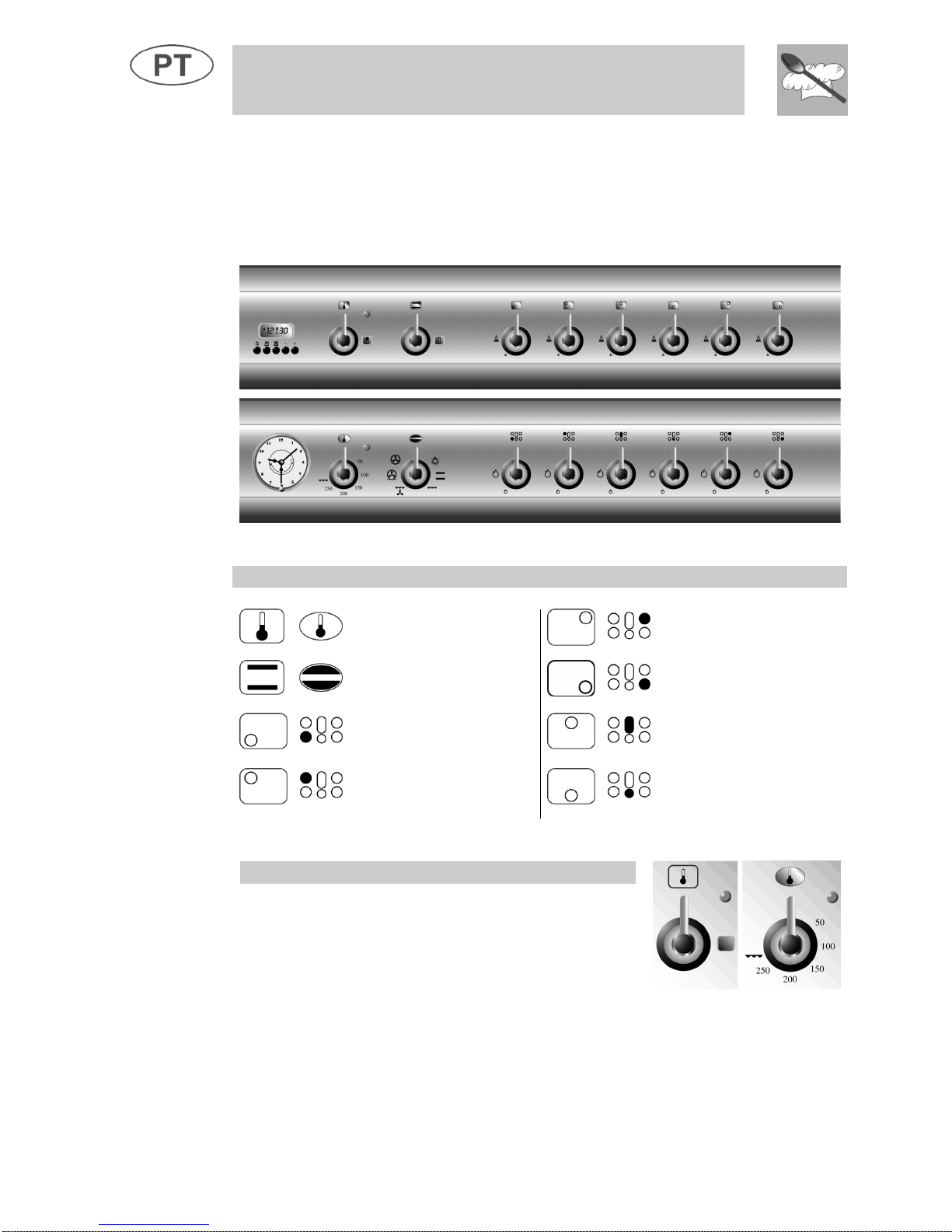

5. DESCRIÇÃO DOS COMANDOS
5.1 O painel frontal
Todos os comandos e os controlos do fogão estão reunidos no painel
frontal.
DESCRIÇÃO DOS SÍMBOLOS
TERMÓSTATO FORNO
ZONA DE COZEDURA
TRASEIRA DIREITA
FUNÇÕES DO FORNO
ZONA DE COZEDURA
FRONTAL DIREITA
ZONA DE COZEDURA
FRONTAL ESQUERDA
PEIXEIRA
ZONA DE COZEDURA
TRASEIRA ESQUERDA
ZONA DE COZEDURA
FRONTAL CENTRAL
MANÍPULO DO TERMÓSTATO
A escolha da temperatura de cozedura efectua-
se rodando o manípulo no sentido dos
ponteiros do relógio para o valor desejado,
compreendido entre 50°e 250°C.
O acendimento da lâmpada avisadora assinala
que o forno estána fase de aquecimento.
O apagamento desta lâmpada indica que a temperatura programada foi
alcançada. A intermitência regular assinala que a temperatura no interior
do forno émantida constantemente no nível programado.

Instruções para o utente
117
MANÍPULO SELECTOR DAS FUNÇÕES
Rodar o manípulo para seleccionar uma das
seguintes funções:
NENHUMA FUNÇÃO
PROGRAMADA
LÂMPADA DO FORNO
ELEMENTO GRILL +
VENTILAÇÃO
ELEMENTO AQUECEDOR
SUPERIOR E INFERIOR
ELEMENTO AQUECEDOR
INF.+ ELEMENTO
AQUECEDOR VENTILADO
ELEMENTO GRILL ELEMENTO AQUECEDOR
VENTILADO + VENTILAÇÃO
MANÍPULO DE COMANDO
DOS QUEIMADORES DA PLACA
O acendimento da chama efectua-se premindo
e rodando o manípulo no sentido contrário dos
ponteiros do relógio para o valor de chama alta.
Para regular a chama rodar o manípulo para a
zona entre o máximo e o mínimo.
O apagamento do queimador efectua-se
colocando o manípulo na posição "zero".

Instruções para o utente
118

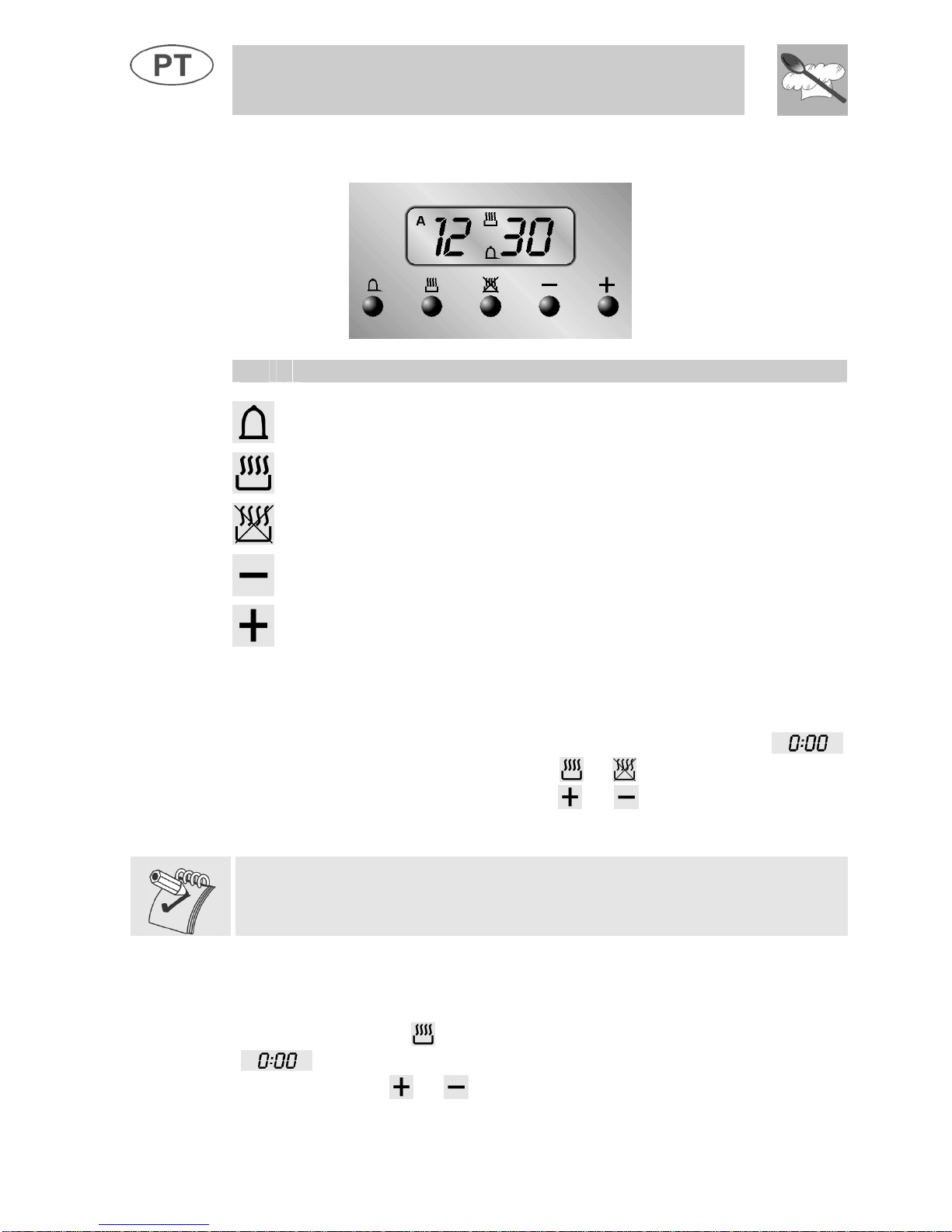

5.2 Programador electrónico
LISTA DAS FUNÇÕES
BOTÃO CONTADOR DOS MINUTOS
BOTÃO DURAÇÃO COZEDURA
BOTÃO FINAL COZEDURA
BOTÃO DIMINUIÇÃO VALOR
BOTÃO AUMENTO VALOR
5.2.1 Regulação da hora
Utilizando o forno pela primeira vez, ou após uma interrupção da
corrente eléctrica, o visor pisca intermitentemente indicando .
Premir ao mesmo tempo as teclas ee contemporaneamente
premir as teclas de variação do valor ou : obtém-se o aumento ou
a diminuição de um minuto por cada pressão.
Antes de qualquer regulação do programador, activar a função e a
temperatura desejadas.
5.2.2 Cozedura semi-automática
Esta programação permite o apagamento automático do forno no final da
cozedura.
Premindo a tecla o visor ilumina-se mostrando os algarismos
; manter premida e premir contemporaneamente as teclas de
variação do valor ou para programar a duração da cozedura.

Instruções para o utente
119
Largando a tecla teráinício a contagem da duração de cozedura
programada e no visor apareceráa hora corrente juntamente aos
símbolos Ae .
5.2.3 Cozedura automática
Esta regulação permite o acendimento e o apagamento do forno de
modo completamento automático.
Premindo a tecla o visor ilumina-se mostrando os algarismos
; manter premida e premir contemporaneamente as teclas de
variação do valor ou para programar a duração da cozedura.
Premindo a tecla apareceráno visor a soma da hora corrente mais a
duração da cozedura: manter premida e premir contemporaneamente as
teclas de variação do valor ou para regular a hora de final da
cozedura.
Largando a tecla teráinício a contagem programada e no visor
apareceráa hora corrente juntamente aos símbolos Ae .
Depois da programação, para verificar o tempo restante de cozedura,
premir a tecla ; para ver a hora de final da cozedura, premir a tecla
.
A programação com valores incoerentes é impedida logicamente (por
ex. uma diferença entre o final da cozedura e uma duração mais
prolongada não será aceite pelo programador).
5.2.4 Final da cozedura
No final da cozedura o forno desliga-se automaticamente e ao mesmo
tempo entra em função um alarme sonoro intermitente. Após a
desactivação do alarme, o visor volta a mostrar a hora corrente
juntamente ao símbolo , que assinala o regresso àcondição de uso
manual do forno.

Instruções para o utente
120

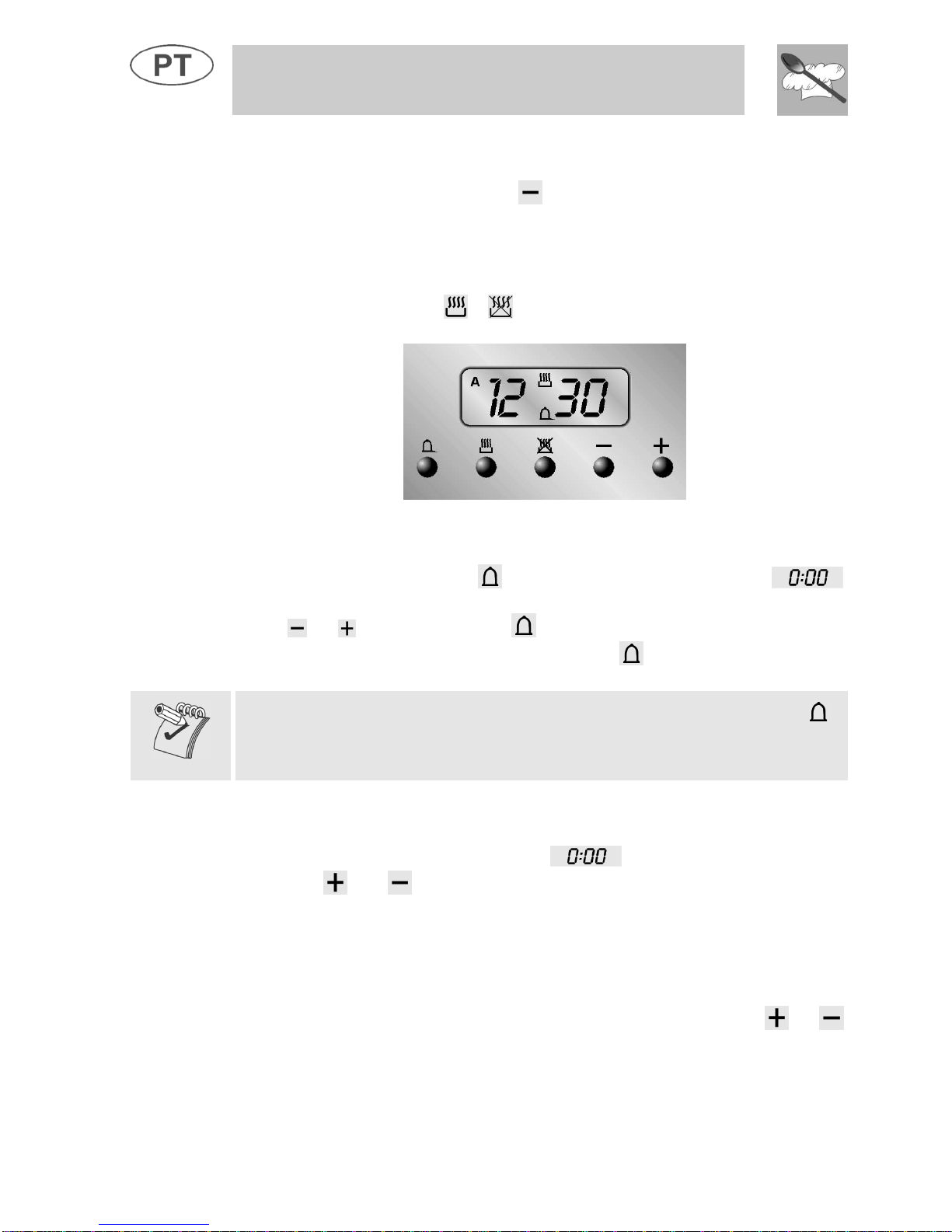

5.2.5 Regulação do volume do alarme
O alarme pode variar de volume (3 graduações) enquanto estáem
funcionamento, premindo a tecla .
5.2.6 Desactivação do alarme
O alarme termina automaticamente o seu funcionamento após sete
minutos. No entanto épossível desactivá-lo manualmente premindo ao
mesmo tempo as teclas e .
5.2.7 Contador de minutos
O programador também pode ser utilizado como simples contador de
minutos. Premindo a tecla o visor mostra os algarismos ;
manter premida e premir contemporaneamente as teclas de variação do
valor ou . Largando a tecla teráinício a contagem programada e
aparece no visor a hora corrente e o símbolo .
Após a programação, para visualizar o tempo que falta, premir a tecla .
A utilização como contador de minutos não interromperá o funcionamento
do forno no final do tempo programado.
5.2.8 Eliminação dos dados programados
Com o programa definido, manter premida a tecla da função a eliminar e
contemporaneamente atingir o valor com as teclas de variação
do valor ou .A eliminação da duração seráinterpretada pelo
programador como final da cozedura.
5.2.9 Modificação dos dados programados
Os dados programados para a cozedura podem ser modificados em
qualquer momento mantendo premida a tecla da função e
contemporaneamente premindo as teclas de variação do valor ou .

Instruções para o utente
121
5.3 Programador analógico
5.3.1 Regulação da hora
Para a regulação da hora exacta PREMIR e rodar num sentido ou no
outro o manípulo interno A.
Antes de cada regulação do programador, activar a função e a
temperatura desejadas.
5.3.2 Cozedura semi-automática
Esta programação permite apenas desligar automaticamente o forno no
final da cozedura (tempo máximo programável 3 horas e 30 minutos).
1. Rodando o manípulo externo Bno sentido dos ponteiros do relógio
começaráa movimentar-se o disco interno; o ponteiro vermelho C
deverácorresponder àhora de final da cozedura desejada.
2. Rodando o manípulo externo Bno sentido contrário dos ponteiros
do relógio, regula-se a extensão da zona vermelha Dque deve
corresponder àhora corrente no relógio (início da cozedura).
Ao terminar a hora programada, o forno desliga-se automaticamente,
apareceráum 0na janela Esimultaneamente a um alarme: para desligá-
lo rodar o manípulo externo Bno sentido dos ponteiros do relógio até
que apareça o símbolo na janela E.
