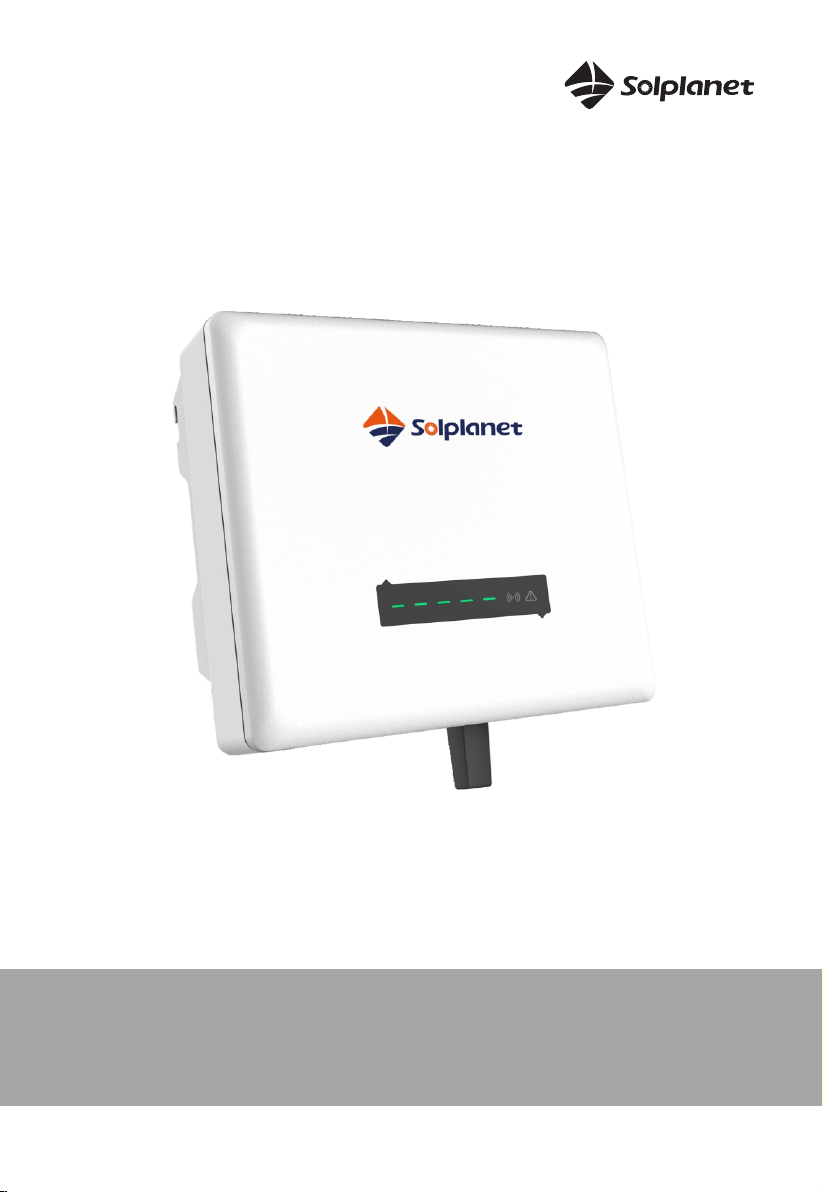

Solplanet ASW3000-T User manual

ASW3000-T/ASW4000-T
ASW5000-T/ASW6000-T
ASW8000-T/ASW10000-T
English

Polski
Français
Nederlands
Quickinstallationguide
Przewodnikszybkiejinstalacji
Guided'InstallationRapide
Snelleinstallatiegids

Polski
Nederlands
Français
Quickinstallationguide...............................
Przewodnikszybkiejinstalacji....................
Guided'InstallationRapide........................
Snelleinstallatiegids...................................
English 1
9

17
25


I.SafetyInstruction
1.Thecontentsofthisdocumentwillbeupdatedirregularlyforproductversionup-
gradeorotherreasons.Unlessotherwisespecified,thisdocumentonlyworksas
guide.Allstatements,informationandsuggestionsinthisdocumentdonotconsti-
tuteanyguarantee.
2.Thisproductcanonlybeinstalled,commissioned,operatedandmaintainedby
technicianswhohavecarefullyreadandfullyunderstoodtheusermanual.
3.ThisproductmustonlybeconnectedwithPVmodulesofprotectionclassII(in
accordancewithIEC61730,applicationclassA).PVmoduleswithahighcapacitance
togroundmustonlybeusediftheircapacitydoesnotexceed1μF.Donotconnectany
sourcesofenergyotherthanPVmodulestotheproduct.
4.Whenexposedtosunlight,thePVmodulesgeneratedangeroushighDCvoltagewhich
ispresentintheDCcableconductorsandlivecomponents.TouchingliveDCcable
conductorsandlivecomponentscanresultinlethalinjuriesduetoelectricshock.
5.Allcomponentsmustremainwithintheirpermittedoperatingrangesatalltimes.
6.TheproductcomplieswithElectromagneticcompatibility2014/30/EU,LowVoltage
Directive2014/35/EUandRadioEquipmentDirective2014/53/EU.
II.Mountingenvironment
1.Ensurethattheinverterisinstalledoutofthereachofchildren.
2.Toensurebestoperatingstatusandprolongedservicelife,themounting
ambienttemperatureoftheinvertershouldbe≤40°C.
3.Toavoiddirectsunlight,rain,snow,pondingontheinverter,itis
suggestedtomounttheinverterinplaceswithatopprotectiveroof.
Donotcompletelycoverthetopoftheinverter.
4.Themountingconditionmustbesuitablefortheweightandsizeoftheinverter.The
inverterissuitabletobemountedonsolidwallthatisverticalortiltedbackwards
(Max.15°).Itisnotrecommendedtoinstalltheinverteronwallmadeofplaster-
boardsorsimilarmaterials.Theinvertermaymakenoisewhenworking.
5.Toensureadequateheatdissipation,theclearancesbetweentheinverterandother
objectsarerecommendedasfollows:
1
ENGLISH
375
424
172
mm
300 300
500
500
500

III.Scopeofdelivery
Documentationx1
Wallmountingbracketx1 ACconnectorx1
Magneticringx1
(optional)
GPRS/WiFistickx1
(optional)
Inverterx1
DCconnectorx2 Smartmeterterminalx1
Screwaccessoryx1
Communicationcoverx1
(optional)
2
IV.Inverter’smounting
1.UseaΦ10mmbittodrill3holesatadepth
ofabout70mmaccordingtothelocation
ofthewallmountingbracket.
2.Insertwallplugsintothewallandfixthe
wallmountingbrackettothewallby
screwingthreeself-tappingscrews(SW10).
3.Hangtheinvertertothewallmounting
bracket.
4.Securetheinvertertothewallmounting
bracketonbothsidesusingM4screws.
Screwdrivertype:PH2,torque:1.6Nm
ENGLISH

V.ACconnection
DANGER
▪Allelectricalinstallationsmustbedoneinaccordancewithalllocaland
nationalrules.
▪MakesurethatallDCswitchesandACcircuitbreakershavebeendiscon-
nectedbeforeestablishingelectricalconnection.Otherwise,thehigh
voltagewithintheinvertermayleadtoelectricalshock.
▪Inaccordancewithsafetyregulations,theinverterneedbegroundedfirmly.
Whenpoorgroundconnection(PE)occurs,theinverterwillreportPE
groundingerror.Pleasecheckandensurethattheinverterisgrounded
firmlyorcontactAISWEIservice.
1.ACcablerequirementsareasfollows.Inserttheconductorintoasuitableferrule
acc.toDIN46228-4andcrimpthecontact.
2.LoosentheswivelnutofACconnector.
Insertthecrimpedconductorsinto
correspondingterminalsandtighten
screwswiththescrewdriver.
Screwdrivertype:PH1,torque:0.8Nm
Object Description Value
AExternaldiameter
BCopperconductorcross-section
C
D
Strippinglengthoftheinsulatedconductors
Strippinglengthofthecableoutersheath
10-16mm
2.5-6mm2
13mm
53mm
ThePEconductormustbe5mmlongerthantheLandNconductors.
3.Inserttheadaptertothesocketelement,
stuffthesealringintotheadapterand
tightentheswivelnut.
4.PlugtheACconnectorintothesocketfor
theACconnection.
5.Ifrequired,youcanconnectasecond
protectiveconductorasequipotential
bonding.
Customerprovided,type:M4
Groundingcable Copperconductorcross-section:2.5-6mm
Object Explanation
OTterminallug
M4×10screw Screwdrivertype:PH2,torque:1.6Nm
2
3
ENGLISH
AB
C
D
D-5mm
PE
L1
L2
L3
N
1
2
1
2
3
P E N
3
2
1

4
VI.DCconnection
VII.Communicationsetup
DANGER
▪Separatecommunicationcablesfrompowercablesandseriousinterference
sources.
▪ThecommunicationcablesmustbeCAT-5Eorhigher-levelshieldcables.Pin
assignmentcomplieswithEIA/TIA568Bstandard.Foroutdooruse,thecom-
municationcablesmustbeUV-resistant.Thetotallengthofcommunication
cablecannotexceed1000m.
▪Ifonlyonecommunicationcableisconnected,insertasealingplugintothe
unusedholeofsealingringofthecablegland.
▪Beforeconnectingcommunicationcables,ensuretheprotectivefilmor
communicationplateattachedtothecommunicationopeningontheinver-
terissealedtightly.
DANGER
▪MakesurePVmoduleshavegoodinsulationagainstground.
▪Onthecoldestdaybasedonstatisticalrecords,theMax.open-circuitvolt-
ageofthePVmodulesmustnotexceedtheMax.inputvoltageoftheinverter.
▪CheckthepolarityofDCcables.
▪EnsurethatDCswitchhasbeendisconnected.
▪DonotdisconnectDCconnectorsunderload.
1.Pleasereferto“DCConnectorInstallationGuide”.
2.BeforeDCconnection,inserttheDCplugconnectors
withsealingplugsintoDCinputconnectorsofthe
invertertoensureprotectiondegree.
Pin1=TX_RS485A
Pin2=TX_RS485B
Pin3=NC
Pin4=GND
Pin5=GND
Pin6=NC
Pin7=+7V
Pin8=+7V
Pin1Pin8
1.COM1:RS485(optional)
1
2
3
4
1)RS485cablepinassignmentasbelow. 2)Loosentheswivelnutofthecablegland
onthecommunicationcover,remove
sealingplugsandleadthecablethrough
theswivelnut,sealingring,communica-
tioncoverandmagneticring.
ENGLISH
1
2
3

3)Insertthecableintothesocket,attachthecommunicationcovertoinverterwithM4
screws,andtightentheswivelnut.Screwdrivertype:PH2,torque:1.6Nm
2.COM2:GPRS/WiFi
PIN1 PIN2 PIN3 PIN4
VCC
PIN
Assignment RS485A RS485B
GND
▪Theconnectionrefersto“GPRS/WiFi-stickUserManual”.
5
3.Smartmeter
1)Removethecommunicationplatefrom
theinverter.
2)Loosentheswivelnutofthecablegland
onthecommunicationplate,removethe
sealingplugandleadthestrippedcable
throughthecableglandandcommuni-
cationplate,pressthelatchofthesmart
meterterminalandinsertthestripped
cableaccordingly.Makesurethecableis
connectedfirmly.
3)Insertthesmartmeterterminaltothe
socket,attachcommunicationplateto
theinverterwithM4screws,andtighten
theswivelnut.
Screwdrivertype:PH2,torque:1.6Nm
4)Ifcommunicationcoverused,remove
onlyonesealingplugofthecablegland
tothreadthecable.Detailedinstallation
processfollowsabovesteps.
ENGLISH
1
2
3
1
2
1
2
3
4
1
2
3

6
VIII.Commissioning
Notice
IX.EUDeclarationofConformity
▪Checkthattheinverterisgroundedreliably.
▪Checkthattheventilationconditionsurroundingtheinverterisgood.
▪Checkthatthegridvoltageatthepointofconnectionoftheinverteriswithin
thepermittedrange.
▪CheckthatthesealingplugsinDCconnectorsandthecommunicationcable
glandaresealedtightly.
▪Checkthatgridconnectionregulationsandotherparametersettingsmeet
safetyrequirements.
1.SwitchonACcircuitbreakerbetweentheinverterandthegrid.
2.SwitchonDCswitch.
3.WhenthereissufficientDCpowerappliedandthegridconditionsaremet,the
inverterwillstarttooperateautomatically.
WithinthescopeoftheEUdirectives:
-Electromagneticcompatibility2014/30/EU
(L96/79-106，March29,2014)(EMC)
-Lowvoltagedirective2014/35/EU(L96/357-374，March29,2014)(LVD)
-Radioequipmentdirective2014/53/EU(L153/62-106，May22,2014)(RED)
AISWEINewEnergyTechnology(Jiangsu)Co.,Ltd.confirmsherewiththattheinverters
mentionedinthisdocumentareincompliancewiththefundamentalrequirementsand
otherrelevantprovisionsoftheabovementioneddirectives.
TheentireEUDeclarationofConformitycanbefoundatwww.aiswei-tech.com.
ENGLISH

7
X.TechnicalData
ENGLISH
4500W
1000V
125-950V
2×12A
12A
2/1
2×18A
3000W
5.0A
0.8ind...0.8cap
<3%
424×375×172mm
14.0kg
Plug-inDCconnector
GPRS/WiFi,RS485(Optional)
Convection
-25...+60℃
0...100%
3000m
IP65
4K4H
Transformerless
Wallmounting
LED
Plug-inACconnector
ASW3000-T ASW4000-T ASW5000-T ASW6000-T
DCInput
Max.PVmodulespower(STC)
Max.DCinputvoltage
MPPvoltagerange
Max.DCinputcurrent
Max.DCinputcurrent,perMPPT
NumberofMPPT/stringsperMPPT
Max.DCinputshortcurrent
ACOutput
Ratedactivepower
Max.apparentpower
Ratedgridvoltage
Ratedgridfrequency
Max.ACoutputcurrent
Adjustabledisplacementpowerfactor
Harmonicdistortion(THD)atPac.r
GeneralData
Dimensions(WxHxD)
Weight
DCconnection
Communication
Cooling
Operatingtemperaturerange
Relativehumidity(non-condensing)
Max.operatingaltitude
Degreeofprotection
ClimateCategory
Topology
Mounting
Display
ACconnection
TechnicalData
3000VA
3/N/PE,220/380V,230V/400V
50/60Hz
6000W 7500W 9000W
4000W
4000VA
5000W
5000VA
6000W
6000VA
6.7A 8.4A 9.1A
ASW8000-T ASW10000-T
12000W 15000W
8000W 10000W
8000VA 10000VA
13.3A 15.2A
Fancooling
15.0kg

8
XI.Contact
ScanQRcode:
MonitoringAPP
Ifyouhaveanytechnicalproblemswithourproducts,pleasecontactourservice.
Werequirethefollowinginformationinordertoprovideyouwiththenecessary
assistance:
-Inverterdevicetype
-Inverterserialnumber
-TypeandnumberofconnectedPVmodules
-Errorcode
-Mountinglocation
-Warrantycard
ENGLISH
AISWEINewEnergyTechnology(Jiangsu)Co.,Ltd.
Hotline:+864008019996(Mainland)
+886809089212(Taiwan)
Serviceemail:[e-mail]
Web:www.aiswei-tech.com
Add.:No.198XiangyangRoad,Suzhou215011,China
AISWEIPtyLtd.
Hotline:+61390988673
Serviceemail:[e-mail]
Add.:Level40,140WilliamStreet,MelbourneVIC3000,Australia
AISWEIB.V.
Hotline:+31208004844(Netherlands)
+48134926109(Poland)
Serviceemail:[e-mail]
Add.:BarbaraStrozzilaan101,5eetage,kantoornummer5.12,1083HN，Amsterdam，
TheNetherlands
Restoftheworld
Serviceemail:[e-mail]

I.Veiligheidsinstructie
1.Deinhoudvanditdocumentzalonregelmatigwordengeüpdatetvoorhetupgradenvan
deproductversieofomandereredenen.Tenzijandersvermeld,werktditdocument
alleenalsleidraad.Alleverklaringen,informatieensuggestiesinditdocumentvormen
geengarantie.
2.Ditproductkanalleenwordengeïnstalleerd,inbedrijfgesteld,bediendenonderhouden
doortechnicidiedegebruikershandleidingzorgvuldighebbengelezenenvolledig
hebbenbegrepen.
3.DitproductmagalleenwordenaangeslotenmetPV-modulesvanbeschermingsklasseII
(conformIEC61730,toepassingsklasseA).PV-modulesmeteenhogecapaciteitvoor
aardingmogenalleenwordengebruiktalshuncapaciteitnietgroterisdan1μF.Sluit
geenandereenergiebronnendanPV-modulesaanophetproduct.
4.BijblootstellingaanzonlichtgenererendePV-modulesgevaarlijkehogeDC-spanning,
dieaanwezigisindeDC-kabelgeleidersenonderspanningstaandecomponenten.Het
aanrakenvanonderspanningstaandeDC-kabelgeleidersendeonderspanningstaande
onderdelenleidttotdodelijkletseldoorelektrischeschokken.
Allecomponentenmoetenteallentijdebinnenhuntoegestanewerkingsbereikblijven.5.
6.HetproductvoldoetaandeElektromagnetischeCompatibiliteit2014/30/EU,de
Laagspanningsrichtlijn2014/35/EUendeRadioapparatuurrichtlijn2014/53/EU.
II.Mountingomgeving
1.Zorgervoordatdeomvormerbuitenhetbereikvankinderenwordtgeïnstalleerd.
2.Omeenoptimalebedrijfsstatuseneenlangerelevensduurtegaranderen,moetde
omgevingstemperatuurvandeomvormerbijmontage≤40°Czijn.
3.Omdirectzonlicht,regen,sneeuwenplassenopdeomvormerte
voorkomen,wordtvoorgestelddeomvormeropplaatsenmeteen
beschermenddaktemonteren.Dekdebovenkantvandeomvormer
nietvolledigaf.
4.Demontagetoestandmoetgeschiktzijnvoorhetgewichtendegroottevande
omvormer.Deomvormerisgeschiktvoormontageopeenmassievewanddieverticaal
ofachterovergekanteldis(Max.15°).Hetisnietaanteradendeomvormertemonteren
opwandenvangipsplatenofsoortgelijkematerialen.Deomvormerkanlawaaimaken
tijdenshetwerken.
5.Omeenadequatewarmteafvoertegaranderen,wordendeafstandentussende
omvormerenandereobjectenalsvolgtaanbevolen:
9
Nederlands
375
424
172
mm
300300
500
500
500

III.Omvangvandelevering
Documentatiex1
Wandmontagebeugelx1 AC-connectorx1
Magnetischeringx1
(facultatief)
GPRS/WiFistickx1
(facultatief)
Omvormerx1
DC-connectorx2 Smartmeterterminalx1
Schroefaccessoirex1
Communicatiedekselx1
(facultatief)
10
IV.Inverter'smontage
1.GebruikeenΦ10mmbitom3gatentebo-
renopeendieptevanongeveer70mm,
afhankelijkvandelocatievan
dewandmontagebeugel.
2.Steekmuurpluggenindemuurenbevestig
demuurbevestigingsbeugelaandemuur
doordriezelftappendeschroeven(SW10)
teschroeven.
3. Hangdeomvormeraandemuurbeugel.
4.BevestigdeomvormermetM4-schroeven
aanbeidezijdenaandewandsteun.
Schroevendraaiertype:PH2
Koppel:1.6Nm
Nederlands

V.AC aansluiting
▪Alleelektrischeinstallatiesmoeteninovereenstemmingzijnmetallelokaleen
nationaleregels.
▪ZorgervoordatalleDC-schakelaarsenAC-stroomonderbrekerszijn
losgekoppeldvoordatudeelektrischeverbindingtotstandbrengt.Anderskan
dehogespanningindeomvormertoteenelektrischeschokleiden.
▪Inovereenstemmingmetdeveiligheidsvoorschriftenmoetdeomvormerstevig
geaardzijn.Bijeenslechtemassaverbinding(PE)meldtdeomvormereen
PE-aardingsfout.Controleerenzorgervoordatdeomvormersteviggeaardisof
neemcontactopmetdeAISWEI-dienst.
1.DeeisenvoordeAC-kabelzijnalsvolgt.Steekdegeleiderineengeschiktehulsvolgens
devoorschriften.DIN46228-4enkrimphetcontact.
2.DraaidewartelmoervandeAC-connector
los.Steekdegekruldegeleidersinde
overeenkomstigeklemmenendraaide
schroevenvastmetdeschroevendraaier.
Schroevendraaiertype:PH1,koppel:0.8Nm
Object Beschrijving Waarde
AUitwendigediameter
BKoperengeleiderdoorsnede
C
D
Striplengtevandegeïsoleerdegeleiders
Striplengtevandebuitenmantelvandekabel
10-16mm
2.5-6mm2
13mm
53mm
DePE-geleidermoet5mmlangerzijndandeL-enN-geleiders.
3.Steekdeadapterinhetcontactdoosele-
ment,steekdeafdichtringindeadapteren
draaidewartelmoervast.
4.SteekdeAC-connectorindeaansluiting
voordeAC-aansluiting.
5.Indiengewenstkuntueentweedebesch-
ermingsgeleideralsequipotentiaalveref-
feningaansluiten.
Klantverstrekt,type:M4
Aardingskabel 2
Koperengeleiderdoorsnede:2.5-6mm
Object Uitleg
OT-aansluitschoen
M4×10schroef Schroevendraaiertype:PH2,koppel:1.6Nm
11
GEVAAR
Nederlands
AB
C
D
D-5mm
PE
L1
L2
L3
N
1
2
1
2
3
P E N
3
2
1

12
VI.DC-aansluiting
VII.Communicatie-inrichting
▪Gescheidencommunicatiekabelsvanstroomkabelsenernstigestoringsbronnen.
▪DecommunicatiekabelsmoetenCAT-5Eofhogerniveauafschermingskabels
zijn.DepinbezettingvoldoetaandeEIA/TIA568B-norm.Voorgebruik
buitenshuismoetendecommunicatiekabelsUV-bestendigzijn.Detotalelengte
vandecommunicatiekabelmagnietmeerdan1000mbedragen.
▪Alserslechtsééncommunicatiekabelisaangesloten,steektueen
afdichtingspluginhetongebruiktegatvandeafdichtingsringvandekabelwartel.
▪Voordatudecommunicatiekabelsaansluit,moetuervoorzorgendatde
beschermfolieofhetcommunicatieplaatjedataandecommunicatieopeningvan
deomvormerisbevestigd,goedisafgedicht.
▪ZorgervoordatPV-moduleseengoedeisolatietegendegrondhebben.
▪Opdekoudstedagopbasisvanstatistischegegevensmagdemaximaleopen-
circuitspanningvandePV-modulesniethogerzijndandemaximaleingangs-
spanningvandeomvormer.
▪ControleerdepolariteitvandeDC-kabels.
▪WeetzekerdatdeDC-schakelaarislosgekoppeld.
▪KoppeldeDC-connectorennietlosonderbelasting.
1.Zie:“DCConnectorInstallationGuide”.
2.SteekvoordeDC-aansluitingdeDC-connectoren
metafdichtpluggenindeDC-ingangsconnectoren
vandeomvormeromdebeschermingsgraad
tegaranderen.
Pin1=TX_RS485A
Pin2=TX_RS485B
Pin3=NC
Pin4=GND
Pin5=GND
Pin6=NC
Pin7=+7V
Pin8=+7V
Pin1Pin8
1.COM1:RS485(facultatief)
1
2
3
4
1)RS485-kabelpintoewijzingzoalshieronder. 2)Draaidewartelmoervandekabelwartelop
hetcommunicatiedeksellos,verwijderde
afdichtpluggenenleiddekabeldoorde
wartelmoer,afdichtring,communicatie-
dekselenmagnetischering.
GEVAAR
GEVAAR
Nederlands
1
2
3

3)Steekdekabelindebus,bevestighetcommunicatiedekselopdeomvormermetM4-
schroevenendraaidewartelmoervast.
Schroevendraaiertype:PH2,koppel:1.6Nm
2.COM2:GPRS/WiFi
PIN1 PIN2 PIN3 PIN4
VCC
PIN
Opdracht RS485A RS485B
GND
▪Deverbindingverwijstnaar" ".GPRS/WiFi-stickUserManual
13
3.Slimmemeter
1
2
3
4
1)Verwijderhetcommunicatieplaatjevan
deomvormer.
2)Draaidewartelmoervandekabelwartelop
decommunicatieplaatlos,verwijderde
afdichtingsplugenleiddegestriptekabel
doordekabelwartelendecommunicatie-
plaat,drukopdegrendelvandeslimme
meterterminalensteekdegestriptekabel
overeenkomstigin.Zorgervoordatde
kabelgoedisaangesloten.
3)Steekdeslimmemeterterminalindebus,
bevestighetcommunicatieplaatjeaande
omvormermetM4-schroevenendraaide
wartelmoervast.
Schroevendraaiertype:PH2,koppel:1.6Nm
4)Alsereencommunicatiedekselwordt
gebruikt,verwijdertuslechtséénafdicht-
plugvandekabelwartelomdekabelinte
voeren.Gedetailleerdinstallatieproces
volgtbovenstaandestappen.
Nederlands
1
2
3
1
2
1
2
3

14
VIII.Inbedrijfstelling
OPMERKING
IX.EU-verklaringvanovereenstemming
▪Controleerofdeomvormerbetrouwbaarisgeaard.
▪Controleerofdeventilatieconditierondomdeomvormergoedis.
▪Controleerofdenetspanningophetaansluitpuntvandeomvormerbinnen
hettoegestanebereikligt.
▪ControleerofdeafdichtingspluggenindeDC-connectorenendecommunica-
tiekabelwartelgoedzijnafgedicht.
▪Controleerofdevoorschriftenvoordenetaansluitingenandereparameter-
instellingenvoldoenaandeveiligheidseisen.
1.SchakeldeAC-stroomonderbrekertussendeomvormerenhetelektriciteitsnetin.
2.SchakeldeDC-schakelaarin.
3.WanneerervoldoendeDC-vermogenistoegepastenaandenetvoorwaardenisvoldaan,
begintdeomvormerautomatischtewerken.
BinnenhettoepassingsgebiedvandeEU-richtlijnen:
-E lektromagnetischecompatibiliteit2014/30/EU
(L96/79-106,maart29,2014)(EMC)
-L aagspanningsrichtlijn2014/35/EU(L96/357-374,29maart2014)(LVD)
-R ichtlijnbetreffenderadioapparatuur2014/53/EU(L153/62-106,22mei2014)(RED)
AISWEINewEnergyTechnology(Jiangsu)Co.,Ltd.bevestigthiermeedatdeindit
documentgenoemdeomvormersvoldoenaandefundamenteleeisenenandere
relevantebepalingenvandebovengenoemderichtlijnen.DevolledigeEU
conformiteitsverklaringistevindenopwww.aiswei-tech.com.
Nederlands

15
X.Technische gegevens
Nederlands
4500W
1000V
125-950V
2×12A
12A
2/1
2×18A
3000W
5.0A
0.8ind...0.8cap
<3%
424×375×172mm
-25...+60℃
0...100%
3000m
IP65
4K4H
LED
ASW3000-T ASW4000-T ASW5000-T ASW6000-T
3000VA
3/N/PE,220/380V,230V/400V
50/60Hz
6000W 7500W 9000W
4000W
4000VA
5000W
5000VA
6000W
6000VA
6.7A 8.4A 9.1A
ASW8000-T ASW10000-T
12000W 15000W
8000W 10000W
8000VA 10000VA
13.3A 15.2A
DC-ingang
Max.PV-modulesvermogen(STC)
Max.DC-ingangsspanning
MPP-spanningsbereik
Max.DC-ingangsstroom
Max.DCingangsstroom,perMPPT
AantalMPPT/stringsperMPPT
Max.DC-ingangkortestroom
AC-uitgang
Nominaalactiefvermogen
Max.schijnbaarvermogen
Nominalenetspanning
Nominalenetfrequentie
Max.AC-uitgangsstroom
Instelbareverdringingsfactor
Harmonischevervorming(THD)bijPac.r
Algemenegegevens
Afmetingen(BxHxD)
Gewicht
DC-aansluiting
Communicatie
Koeling
Bedrijfstemperatuurbereik
Relatievevochtigheid(nietcondenserend)
Max.werkhoogte
Matevanbescherming
Klimaatcategorie
Topologie
Montage
Toon
AC-aansluiting
Technischegegevens
InsteekbareDC-connector
InsteekbareAC-connector
GPRS/WiFi,RS485(Facultatief)
Wandmontage
Convectie
Transformatorloze
Geforceerdeluchtkoeling
14.0kg 15.0kg

16
XI.Contact
ScanQRcode:
APPbewaken
Alsutechnischeproblemenheeftmetonzeproducten,neemdancontactopmetonze
service.Wehebbendevolgendeinformatienodigomudenodigehulptekunnenbieden:
-Typeomvormer
-Omvormerserienummer
-TypeenaantalaangeslotenPV-modules
-Foutcode
-Montageplaats
-Garantiekaart
Nederlands
AISWEINewEnergyTechnology(Jiangsu)Co.,Ltd.
Hotline:+864008019996(Mainland)
+886809089212(Taiwan)
Serviceemail:[e-mail]
Web:www.aiswei-tech.com
Adres:No.198XiangyangRoad,Suzhou215011,China
AISWEIPtyLtd.
Hotline:+61390988673
Serviceemail:[e-mail]
Adres:Level40,140WilliamStreet,MelbourneVIC3000,Australia
AISWEIB.V.
Hotline:+31208004844(Netherlands)
+48134926109(Poland)
Serviceemail:[e-mail]
Adres:BarbaraStrozzilaan101,5eetage,kantoornummer5.12,1083HN，Amsterdam，
TheNetherlands
Restvandewereld
Serviceemail:[e-mail]


I.Instrukcjabezpieczeństwa
1. Treść tego dokumentu będzie aktualizowana nieregularnie z powodu aktualizacji
wersji produktu lub z innych powodów. O ile nie określono inaczej, ten dokument działa
jedynie jako przewodnik. Wszystkie oświadczenia, informacje i sugestie w tym
dokumencie nie stanowią żadnej gwarancji.
2. Ten produkt może być instalowany, uruchamiany, obsługiwany i konserwowany
wyłącznie przez techników, którzy dokładnie przeczytali i w pełni zrozumieli instrukcję
obsługi.
3. Ten produkt można podłączać tylko z modułami fotowoltaicznymi o klasie ochronności
II (zgodnie z IEC 61730, klasa aplikacji A).Moduły fotowoltaiczne o wysokiej pojemno-
ści do ziemi można stosować tylko wtedy, gdy ich pojemność nie przekracza 1 μF. Nie
podłączaj do produktu żadnych źródeł energii innych niż moduły fotowoltaiczne.
4. Pod wpływem promieni słonecznych moduły fotowoltaiczne wytwarzają niebezpieczne
wysokie napięcie stałe, które występuje w przewodach kablowych prądu stałego i
elementach pod napięciem. Dotykanie przewodów pod napięciem DC i elementów pod
napięciem powoduje śmiertelne obrażenia na skutek porażenia prądem.
5. Wszystkie elementy muszą przez cały czas pozostawać w dopuszczalnym zakresie
roboczym.
6. Produkt jest zgodny z kompatybilnością elektromagnetyczną 2014/30/UE, dyrektywą
niskonapięciową 2014/35/UE oraz dyrektywą dotyczącą urządzeń radiowych
2014/53/UE.
II.Miejsce montażu
1. Upewnij się, że falownik jest zainstalowany poza zasięgiem dzieci.
2. Aby zapewnić najlepszy stan pracy i przedłużoną żywotność, temperatura otoczenia
przetwornicy powinna wynosić ≤40°C.
3. Aby uniknąć bezpośredniego nasłonecznienia, deszczu, śniegu i
zalegania na falowniku, zaleca się montaż falownika w miejscach
z górnym dachem ochronnym. Nie zakrywaj całkowicie górnej części
falownika.
4. Warunki montażu muszą być odpowiednie do ciężaru i wielkości falownika.
Falownik nadaje się do montażu na solidnej ścianie, która jest pionowa lub pochylona
do tyłu (maks. 15°). Nie zaleca się instalowania falownika na ścianie wykonanej z płyt
gipsowo-kartonowych lub podobnych materiałów. Falownik może hałasować podczas
pracy.
17
5. Aby zapewnić odpowienie odprowadzanie ciepła,zaleca się następujące odstępy
między falownikiem a innymi obiektami:
POLSKI
375
424
172
mm
300300
500
500
500

III.Zakresdostawy
Documentation x1
Uchwyt do montażu na
ścianie x1
Złącze AC x1
Pierścień magnetyczny
x1 (opcjonalnie)
GPRS/drążek WIFI
x1 (opcjonalnie)
Falownikx1
Złącze DC x2 Inteligentny terminal
licznika x1
Zestaw śrub x1
Pokrywa komunikacyjna
x1 (opcjonalnie)
18
IV. Montażfalownika
1. Za pomocą wiertła φ10 mm wywierć 3
otwory na głębokości około 70 mm w
zależności od położenia wspornika do
montażu na ścianie.
2. Włóż kołki rozporowe do ściany i przymo-
cuj wspornik do montażu ściennego do
ściany, wkręcając trzy wkręty samogwin-
tujące (SW10).
3. Zawieś falownik na uchwycie ściennym.
4. Przymocuj falownik do uchwytu ścienn-
ego po obu stronach za pomocą śrub M4.
Typ wkrętaka: PH2
Moment obrotowy: 1.6Nm
POLSKI
