Sony AC-DN2A User manual

AC ADAPTOR
AC-DN2A
OPERATION MANUAL [Japanese/English/French/German]
1st Edition
Serial No. 10001 and Higher
警告
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱
いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を
安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。

安全のために
•異常な音、にお
い、煙が出たら
•落下させたら
ソニー製品は安全に充分配慮して設計されています。しかし、電
気製品はすべて、まちがった使いかたをすると、火災や感電など
により人身事故になることがあり危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
2 (J )〜4 ( J) ページの注意事項をよくお読みください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施すること
をおすすめします。点検の内容や費用については、ソニーのサー
ビス担当者または営業担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご相談ください。
万一、異常が起きたら
1AC電源コードやDC
ケーブルを抜く。
2ソニーのサービス担当
者、または営業担当者
に修理を依頼する。
すぐに AC 電源コードや DC
ケーブルを抜き、消火する。
b
警告表示の意味
このオペレーションマ
ニュアルでは、次のよ
うな表示をしていま
す。表示の内容をよく
理解してから本文をお
読みください。
警告
この表示の注意事項を
守らないと、火災・感
電などにより死亡や大
けがなど人身事故の原
因となります。
注意
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
注意を促す記号
火災
感電
行為を禁止する記号
禁止
分解禁止
行為を指示する記号
強制
b
炎が出たら

1 (J)
警告 .............................................................................. 2 (J)
注意 .............................................................................. 4 (J)
概要 .................................................................................. 5 (J)
各部の名称と働き ...........................................................6 (J)
接続 .................................................................................. 8 (J)
接続できる機器 .............................................................. 8 (J)
電源コードの接続 ........................................................... 9 (J)
ポータブルエディターへの取り付け ............................. 10 (J)
ベータカム SX、デジタルベータカムカムコーダーへの取り
付け........................................................................... 12 (J)
ベータカムSPカムコーダーへの取り付け .................... 12 (J)
充電のしかた ................................................................ 13 (J)
主な仕様........................................................................ 14 (J)
日
本
語
目次

2 (J)
下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
火災 感電
下記の注意を守らないと火災・感電により
死亡や大けがにつながることがあります。
警告
分解しない、改造しない
電源部を分解したり、改造したりすると、感電の原因となります。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、水や異物が入ったときは、すぐに電源を切り、AC電源コードやケー
ブルを抜いて、ソニーのサービス担当者または営業担当者にご相談くだ
さい。
AC電源コードやDCケーブルを傷つけない
AC電源コードやDCケーブルを傷つけると、火災や感電の原因となりま
す。
•コードやケーブルを加工したり、傷つけたりしない。
•重いものをのせたり、引っ張ったりしない。
•熱器具に近づけたり、加熱したりしない。
•コードやケーブルを抜くときは、必ずプラグを持って抜く。
万一、コードやケーブルが傷んだら、ソニーのサービス担当者に交換をご
依頼ください。
油煙、湯気、湿気、ほこりの多い場所では設置・使用し
ない
上記のような場所で設置・使用すると、火災や感電の原因となります。
直射日光のあたるところでは使用しない
本機が発熱し、火災の原因となります。
本機を複数個取り付けて使用しない
本機を複数個取り付けて使用すると発熱し、火災の原因となります。
分解禁止
禁止
禁止
禁止
禁止
禁止

3 (J)
火災 感電
下記の注意を守らないと火災・感電により
死亡や大けがにつながることがあります。
警告
指定のバッテリーパックを使用する
このマニュアルに記されているバッテリーパックをお使いください。指定以
外のバッテリーパックを使用すると、火災の原因となります。
表示された電源電圧で使用する
機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原
因となります。
強制
強制

4 (J)
定格出力を越えないよう、接続する機器の消費電力を確
認する
出力電力を越えて使用すると高温になり、故障の原因となることがありま
す。
指定の別売り電源コードを使用する
指定以外の別売り電源コードを使用すると、火災や感電の原因となりま
す。
安全アースを接続する
安全アースを接続しないと、感電の原因となることがあります。次の方法
でアースを接続してください。
•電源コンセントが3極の場合
指定の別売り電源コードを使用することで安全アースが接続されます。
•電源コンセントが2極の場合
指定の別売り電源コードに付属の3極→2極の変換プラグを使用し、変
換プラグから出ている緑
色のアース線を建物に備
えられているアース端子に
接続してください。
安全アースを取り付けること
ができない場合は、ソニー
のサービス担当者にご相談
ください。
機器への取り付けを正しく行う
本機をポータブルエディターなどに取り付けるときは、オペレーションマニュ
アルをよく読んだうえ、確実に取り付けてください。取り付け方法を誤ると
本機が落下し、けがの原因となることがあります。
ファンモーター開口を塞がない
ファンモーターおよび両側の開口部を塞ぐと高温になり、故障の原因とな
ることがあります。
下記の注意を守らないと
けがをしたり周辺の物品に損害を与えることがあります。

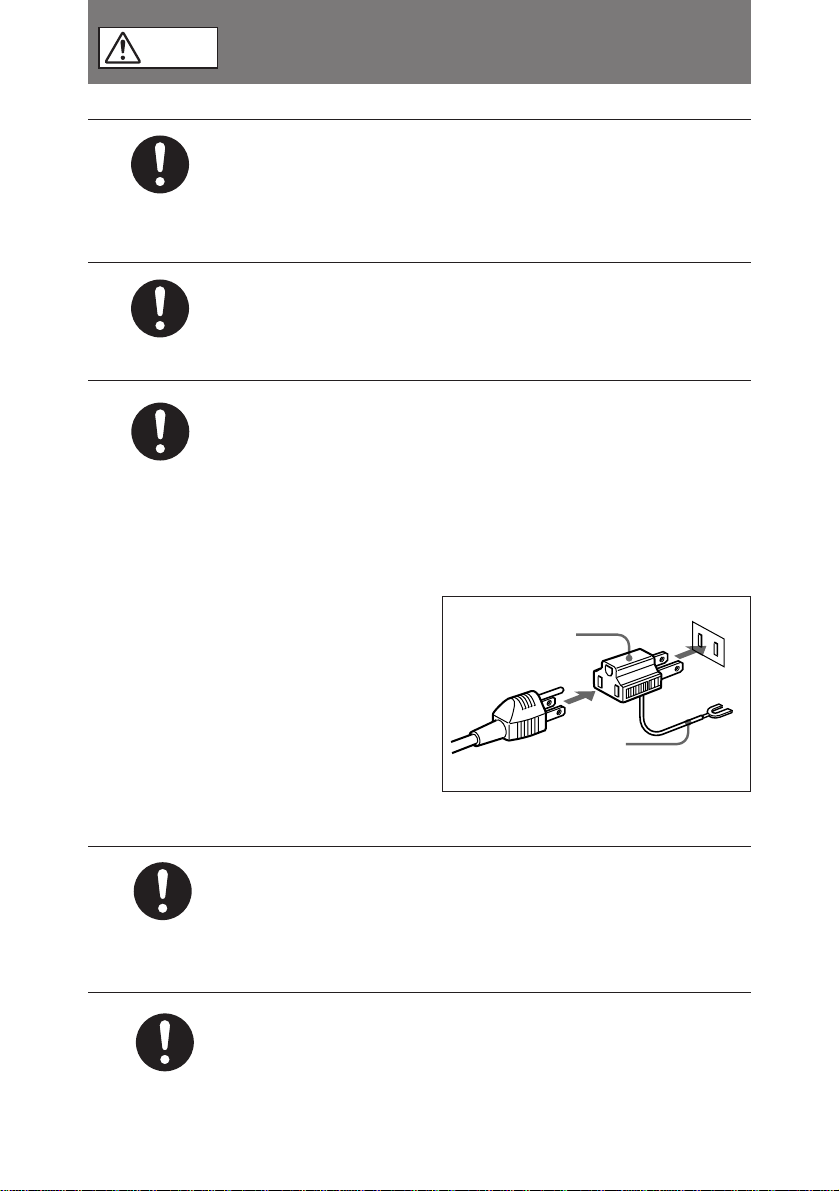

注意
変換プラグ
アース線
強制
強制
強制
強制
強制

5 (J)
概要
AC-DN2Aは、ソニーのポータブルエディター
DNW-A220やベータカムカムコーダーなどに
接続するACアダプター兼簡易バッテリー
チャージャーです。
本機の主な特長は次のとおりです。
最大出力
150W
までの
DC
電力供給
リチウムイオンバッテリーパックBP-L60（A）/
L-90（A）を使用できる機器へは、最大出力
150Wの電力を供給します。
約85％の簡易充電機能
本機にリチウムイオンバッテリーパックBP-L60
（A）/L90（A）を取り付け、約85％の簡易充
電を行うことが できます。
ご注意
バッテリーパックを本機に取り付けたままで
DNW-A220など消費電力が100W以上の機
器を使用すると、定格出力をオーバーし、発
熱の原因になることがあります。消費電力が
100W以上の機器に電源を供給しながら同時
に充電をしないでください。
ファンモーター動作
接続する機器の負荷によっては、内部冷却
のため、ファンモーターが回転します。
バッテリーバックアップ機能
充電済みのリチウムバッテリーパックBP-L60
（A）/L90（A）を取り付けた状態で誤ってAC
電源コードを抜いた場合、バッテリー電源に
切り換わり、接続した機器の動作を保持しま
す。保持時間は接続された機器の消費電力
により異なります。

6 (J)

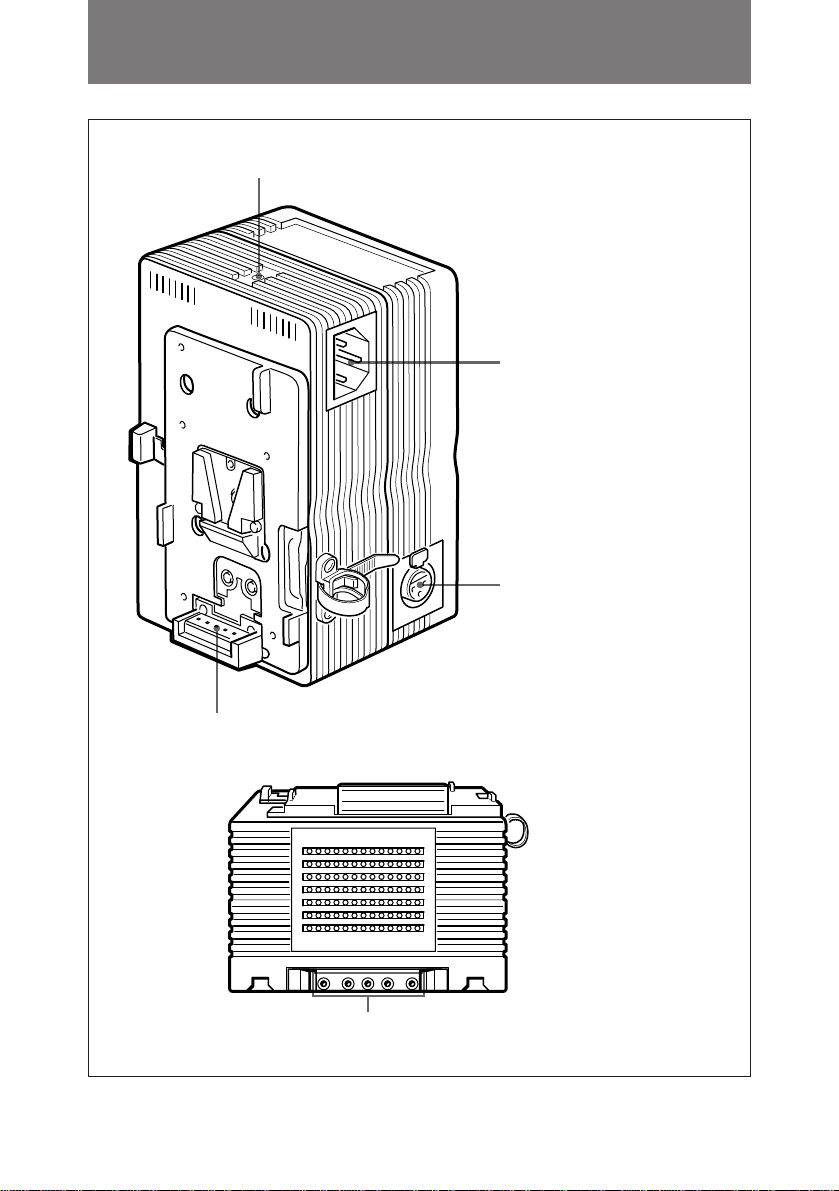

各部の名称と働き
5DC出力コネクター（5ピン）
4バッテリー充電用コネクター（5ピン）
3DC出力コネクター（4ピン）
2AC入力コネクター
1POWERインジケーター

7 (J)
1POWERインジケーター
電源が入るとPOWERインジケーターが点灯
します。
バッテリーパックによるバックアップ 時 には 点
灯しません。
2AC入力コネクター
別売りの電源コードでAC電源に接続します。
3DC出力コネクター（4ピン）
付属のDCケーブルを使って、DNW-A220な
どのポータブル機器へ電源を供給します。
ピンの極性は、4番がプラス (＋)、1番がマイ
ナス (−) です。
4バッテリー充電用コネクター（5ピン）
リチウムイオンバッテリーパックBP-L60（A）/
L90（A）を充電するとき、電源を供給します。
両端のピンは、バッテリーセンサーです。誤っ
てリチウムイオンバッテリー以外を充電しよう
とした場合、センサーが働き通電しません。
5DC出力コネクター（5ピン）
ポータブルエディター、フィールドエディターな
どにダイレクトに 接 続し、DC電源を供給しま
す。
BVW-300/BVW-400などのベータカムSPカ
ムコーダーに接続する場合は、別売りのバッ
テリーアダプターBKW-L601または BKW-
L601/1を使って取り付け、DC電源を供給し
ます。

8 (J)
AC-DN2A
（本機）
接続
ご注意
ベータカム SPカムコーダーに本機を取り付ける場合は、別売りの
BKW-L601またはBKW-L601/1を追加購入してください。
ベータカムSP
カムコーダー
BVW-300
BVW-400
その他の
ポータブル機器
BVW-50
DNV-5
DVW-250
リチウムイオン
バッテリーパック
BP-L60（A）/L90（A）
バッテリーアダプター
BKW-L601または
BKW-L601/1（別売り）
接続できる機器
DCケーブル（付属）
DCケーブル CCDD-X2（別売り）
ポータブル
エディター
DNW-A220
ベータカムSX、
デジタルベータカム
カムコーダー
DNW-7
DNW-90
DVW-700
