Sony NSBK-A16 User manual

サービス担当者用設置説明書
Installation Manual for
Service Personnel
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らない
と、火災や人身事故になることがあります。
この取扱説明書およびNSBK-A16設置説明書をよくお読みの
うえ、製品を安全にお使いください。お読みなったあとは、
いつでも見られるところに必ず保管してください。
日本語
本書について
本書はサービス担当者専用です。サービストレーニングを受けた技術者のみご利用ください。
商標について
•IPELAおよび は、ソニー株式会社の商標です。
•その他、本書に記載されているシステム名、製品名、会社名は一般に各開発メーカーの登録商標ま
たは商標です。
なお、本文中では、®、
™マークは明記していません。
安全上のご注意
本機を装着する技術者のかたへ
•
装着の前に、
NSBK-A16
設置説明書および
NSR-1200/1100
に付属の設置説明書を必ずお読みください。
•本機の取り付けは、NSR-1200/1100の電源プラグを抜き、内部が冷めてから行ってください。
はじめに
本書では、アナログエンコーダーキットNSBK-A16をソニーのネットワークサーベイランスサーバー
NSRに取り付ける方法を記載しています。
対象モデル／バージョン
NSR-1100 全バージョン
NSR-1200 全バージョン
設置の流れ
1アナログエンコーダーボードをNSRに取り付ける（Step 1参照）
m
2アナログカメラ入力用ケーブルを接続する（NSBK-A16設置説明書参照）
m
3アナログカメラを接続する（NSBK-A16設置説明書およびNSR-1200/1100設置説明書参照）
m
4動作確認を行う（NSR-1200/1100設置説明書参照）
m
設置完了
取り付け手順
ご注意
•静電対策を行った上で、作業を行ってください。
•アナログエンコーダーボードを装着するときは、NSRの電源プラグを抜き、内部の温度が冷めてか
ら行ってください。

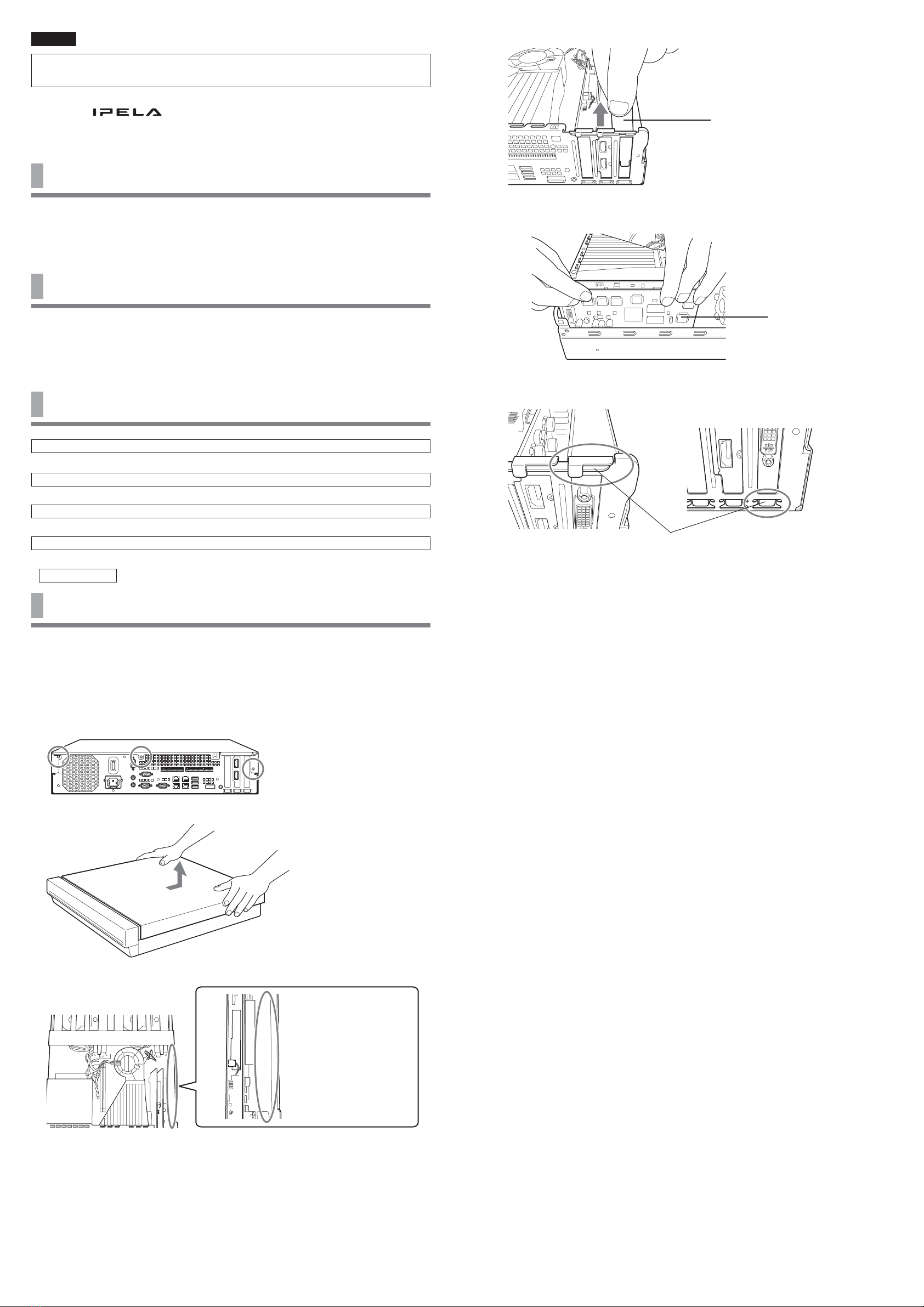

Step 1 アナログエンコーダーボードをNSRに取り付ける
1ネジを3本取りはずす（下図参照）。
取り付け時の締め付けトルク：6 kgf・cm
2トップカバーを矢印の方向にスライドしてはずす。
3アナログエンコーダーボードを取り付ける位置を確認する。
r
リアパネル側
4保護カバーを上方向に引き抜いて取りはずす。
r
リアパネル側
5基板の向きに注意して、アナログエンコーダーボードを挿入する。
6アナログエンコーダーボードを取り付ける。
このとき、下図に示す箇所を目視でチェックし、基板が確実に接続されていることを確認してく
ださい。
ここを確認してください。
ご注意
半差し、斜め差しなど、接続不良がないことを確認してください。
7手順1、2とは逆の手順で、トップカバーを元に戻す。
アナログエンコーダーボードの
取り付け位置
保護カバー
リアパネル側 T
アナログエンコーダーボード
© 2009 Sony Corporation Printed in Taiwan
NSBK-A16
Analog Encoder Kit
4-152-096-01(2)

4Pull the protection cover upward and remove it.
r
Rear panel side
5Insert the analog encoder board with the proper orientation.
6Install the analog encoder board.
Make a visual check at the following two points and confirm that the board is firmly connected.
Make a visual check.
Caution
Incomplete and/or skewed insertion of the board can cause improper connection.
7Reattach the top cover by reversing removal procedures 1and 2.
English
About This Document
This manual is intended for qualified service personnel only.
Trademarks
•“IPELA” and are trademarks of Sony Corporation.
• Other products or system names appearing in this document are trademarks or registered trademarks of
their respective owners.
Further, the ® or ™ symbols are not used in the text.
Precautions
To the technician installing the unit
•Please refer to the Installation Manual supplied with the NSR-1200/1100 and NSBK-A16 for
installation instructions.
• Before installing the unit, be sure to unplug the NSR-1200/1100 and wait until the internal temperature
drops.
Before Use
This document describes how to install the Analog Encoder Kit NSBK-A16 in the Sony Network
Surveillance Server NSR.
Applicable Models/Versions
NSR-1100 All Versions
NSR-1200 All Versions
Setup Flowchart
1Installing the analog encoder board on the NSR (refer to Step 1 in this manual.)
m
2Connecting the analog camera input cable (refer to the NSBK-A16 Installation Manuals.)
m
3Connecting analog cameras (refer to the NSR-1200/1100 and NSBK-A16 Installation Manuals.)
m
4Verifying operation (refer to the NSR-1200/1100 Installation Manuals.)
m
End.
Procedures
Caution
•Perform installation work in an antistatic environment.
• Before installing the analog encoder board, be sure to turn off and unplug the NSR and wait until the
internal temperature drops.
Step 1 Installing the analog encoder board on the NSR
1Remove the three screws shown below.
Tightening torque when installing: 6 kgf·cm
2Slide the top cover in the direction of the arrow to remove it.
3Confirm the installation position.
r
Rear panel side
Install the analog encoder
board here.
Rear panel side T
Protection cover
Analog encoder board
