Sony BKPF-101A User manual

A/D CONVERTER BOARD (4fsc NTSC)
BKPF-101A
A/D CONVERTER BOARD (4:2:2)
BKPF-101CB
D/A CONVERTER BOARD
BKPF-102CB
OPERATION MANUAL [Japanese/English]
1st Edition (Revised 1)
Serial No. 10001 and Higher
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
本機をあやまって装着すると、火災・感電やその他の事故により、けがをし
たり周辺の物品に損害を与えたりすることがあります。危険を避けるため、
装着はサービストレーニングを受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、デジタルビデオインターフェースユニットに付属のマニュ
アルをご覧ください。
警告

安全のために
ソニー製品は安全に十分に配慮して設計されています。しかし電気製品は、
安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな
ど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
2(J)〜3(J)ページの注意事項をよくお読みください。
この「安全のために」は、ビデオインターフェースユニットまたはその関連
機器に関する安全上の注意事項を記載しています。
オプションユニットの装着について
危険を避けるために、オプションユニットの装着はサービストレーニングを
受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼
ください。
定期点検を実施する
長期間安全に使用していただくために、定期点検を実施することをおすすめ
します。点検の内容や費用については、ソニーのサービス担当者または営業
担当者にご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
警告表示の意味
このオペレーションマニュアル
および製品では、次のような表
示をしています。表示の内容を
よく理解してから本文をお読み
ください。
警告
この表示の注意事項を守らない
と、火災や感電などにより死亡
や大けがなど人身事故につなが
ることがあります。
注意
この表示の注意事項を守らない
と、感電やその他の事故により
けがをしたり周辺の物品に損害
を与えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
火災 感電
禁止
分解禁止
強制
アース線を
接続せよ
異常な音、に
おい、煙が出
たら
/
炎が出たら /
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーのサービス担当者、または営業担当者に
修理を依頼する。
すぐに電源を切り、消火する。

1 (J)
目次
警告 ........................................................................................................................... 2 (J)
注意 ........................................................................................................................... 3 (J)
概要................................................................................................................................. 4 (J)
BKPF-101Aの機能............................................................................................................4(J)
BKPF-101CBの機能 .........................................................................................................5(J)
BKPF-102CBの機能 .........................................................................................................5(J)
各部の名称と働き...........................................................................................................6 (J)
BKPF-101Aコネクターパネル ........................................................................................6(J)
BKPF-101CBコネクターパネル .....................................................................................6(J)
BKPF-102CBコネクターパネル .....................................................................................7(J)
仕様................................................................................................................................. 8 (J)
BKPF-101A .......................................................................................................................8(J)
BKPF-101CB.....................................................................................................................9(J)
BKPF-102CB...................................................................................................................10(J)
日
本
語

2 (J)
下記の注意を守らないと、
火災や感電により死亡や大けがにつながることがあります。
感電火災
警告
分解禁止
禁止
強制
禁止
禁止
強制
外装を外さない、改造しない
外装を外したり、改造したりすると、感電の原因となります。
内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー
ニングを受けた技術者にご依頼ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となります。
万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー
ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。
指定の電源コードを使用する
指定以外の電源コードを使用すると、火災や感電の原因となります。
他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当
者にご相談ください。
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原因となります。
･電源コードを加工したり、傷つけたりしない。
･重いものをのせたり、引っ張ったりしない。
･熱器具に近づけたり、加熱したりしない。
･電源コードを抜くときは、必ずプラグを持って抜く。
･ラックマウントするとき、レールにはさみ込まない。
万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ
さい。
油煙、湯気、湿気、ほこりの多い場所では設置 •使用しない
上記のような場所で設置・使用すると、火災や感電の原因となります。
表示された電源電圧で使用する
機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と
なります。

3 (J)
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
注意
通風孔をふさがない
通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがありま
す。風通しをよくするために次の項目をお守りください。
•壁から 10cm 以上離して設置する。
•密閉された狭い場所に押し込めない。
•毛足の長い敷物（じゅうたん・布団など）の上に設置しない。
•布などで包まない。
•あお向けや横倒し、逆さまにしない。
安定した場所に設置する
ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの
原因となることがあります。

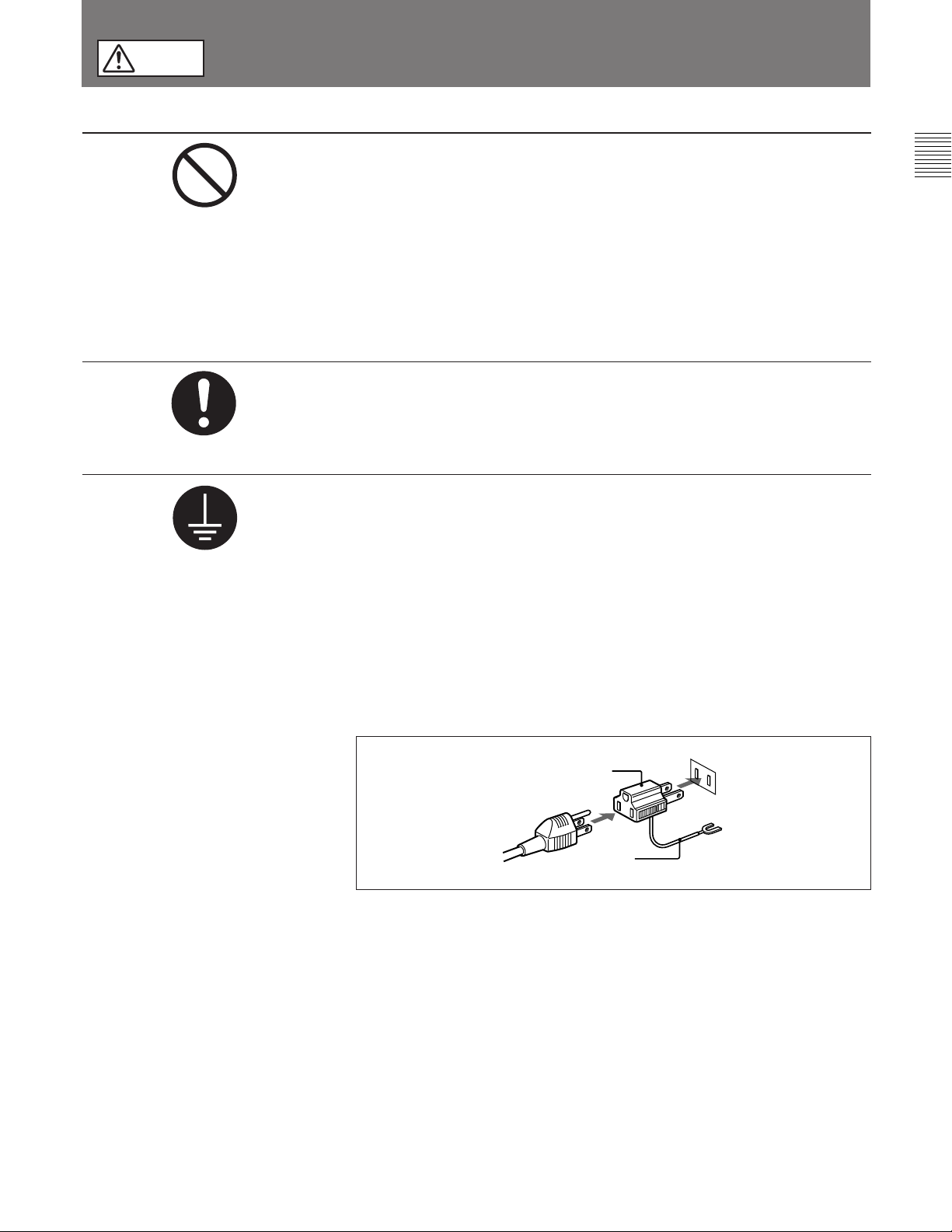

安全アースを接続する
安全アースを接続しないと、感電の原因となることがあります。次の方法で
アースを接続してください。
•電源コンセントが 3 極の場合
付属または別売りの電源コードセット（1-575-181-11）を使用することで安
全アースが接続されます。
•電源コンセントが 2 極の場合
付属または別売りの3極→2極変換プラグ（1-750-686-11）を使用し、変換
プラグから出ている緑色のアース線を建物に備えられているアース端子に
接続してください。
安全アースを取り付けることができない場合は、ソニーのサービス担当者ま
たは営業担当者にご相談ください。
強制
アース線を
接続せよ
禁止
変換プラグ
アース線

4 (J)
概要
A/DコンバーターボードBKPF-101A/101CBおよびD/Aコンバー
ターボードBKPF-102CBは、それぞれデジタルビデオインター
フェースユニットPFV-D20、PFV-D50、PFV-D100A、PFV-D200A、
PFV-D300に組み込んで使用します。動作に必要な電源は、イン
ターフェースユニットを介して供給されます。
構造および電源電圧は、デジタルビデオインターフェースユニット
PFV-D20/D50/D100A/D200A/D300用に企画された他の基板と
すべて共通です。これらの基板は、各インターフェースユニットに 任
意の組み合わせで装着して同時運用することができ、柔軟なシス
テム構成が可能になります。
基板上のスイッチの設定については、サービストレーニングを受け
た技術者にご依頼ください。
各製品は以下のものから構成されます。
基板(1)
コネクターパネル(1)
オペレーションマニュアル(1)
インストレーションマニュアル(1)
BKPF-101Aの機能
A/DコンバーターボードBKPF-101Aは、NTSCアナログコンポジッ
ト信号を、NTSCコンポジットシリアルデジタルビデオ信号に変換す
る基板です。
ケーブル補正、分配機能
ケーブルによって周波数特性やレベルが劣化したビデオ信号が入
力されても、イコライザーレベルを調整することによって信号を補正
し、NTSCコンポジットシリアルデジタルビデオ信号に変換して、4
系統に分配出力します。
また、補正されたアナログビデオ信号は、別系統 (3系統) に分配
出力されるため、アナログ信号の分配器として使用することも可能
です。
EDH機能
出力するNTSCコンポジットシリアルデジタルビデオ信号にEDH
(ErrorDetectionandHandling)信号を多重化します。
ISR機能
ISR(InteractiveStatusReporting)機能に対応しています。
注意

5 (J)
BKPF-102CBの機能
D/AコンバーターボードBKPF-102CBは、4:2:2コンポーネントシリ
アルデジタルビデオ信号を、アナログコンポーネント信号に変換す
る基板です。
出力信号の選択
基板上のスイッチ設定によって、以下の4種類のアナログ信号か
ら1種類を選択して出力できます。
•RGB信号
•YUV(CCIRレベル) 信号
•YUV(ベータカム方式セットアップ7.5％レベル) 信号
•YUV(ベータカム方式セットアップ0％レベル) 信号
ただし、ベータカム方式の信号出力は、入力デジタル信号が525/
60モードのときのみ有効です。
分配機能
入力されたデジタルビデオ信号は、波形整形されて別系統 (4系
統) に分配出力されるため、デジタル信号の分配器として使用す
ることも可能です。
EDH機能
EDH(ErrorDetectionandHandling)信号が付加されている信
号が入力された場合、入力信号のエラーの有無を検出します。
ISR機能
ISR(InteractiveStatusReporting)機能に対応しています。
BKPF-101CBの機能
A/DコンバーターボードBKPF-101CBは、アナログコンポーネント
ビデオ信号を、4:2:2コンポーネントシリアルデジタルビデオ信号に
変換する基板です。
分配機能
1系統のアナログ信号から変換したデジタルビデオ信号を、4系統
に分配して出力することができます。
入力信号の選択
基板上のスイッチ設定によって、以下の4種類のアナログ信号を、
4:2:2コンポーネントシリアルデジタルビデオ信号に変換できます。
•RGB信号
•YUV(CCIRレベル) 信号
•YUV(ベータカム方式セットアップ7.5％レベル) 信号
•YUV(ベータカム方式セットアップ0％レベル) 信号
EDH機能
出力する4 : 2 : 2コンポーネントシリアルデジタルビデオ信号にEDH
(ErrorDetectionandHandling)信号を多重化します。
ISR機能
ISR(InteractiveStatusReporting)機能に対応しています。

6 (J)
3
4
1
2
R-Y/R
Y/G
B-Y/B
ANALOG IN
SYNC
SDI OUT
BKPF-101CB
D1 ADC
各部の名称と働き
BKPF-101Aコネクターパネル
3
4
1
2
2
3
1
VIDEO IN
SDI OUT
BKPF-101A
EQ OUT
D2 ADC
1VIDEO IN (アナログビデオ信号入力) 端子 (BNC型)
NTSCアナログコンポジットビデオ信号を入力します。
2ループスルーアウト端子 (BNC型)
VIDEOIN端子に入力したビデオ信号がそのまま出力されます。
使用しない場合は、市販の75Ω終端器を取り付けてください。
3EQ OUT (イコライザー出力) 端子 (BNC型)
VIDEOIN端子に入力したビデオ信号が、ケーブル長補正されて
出力されます。
1〜3の各端子は、同じ信号を出力します。
4SDI OUT (シリアルデジタル信号出力) 端子 (BNC型)
VIDEOIN端子に入力したビデオ信号が、4fscコンポジットシリア
ルデジタルビデオ信号に変換されて出力されます。
1〜4の各端子は、同じ信号を出力します。

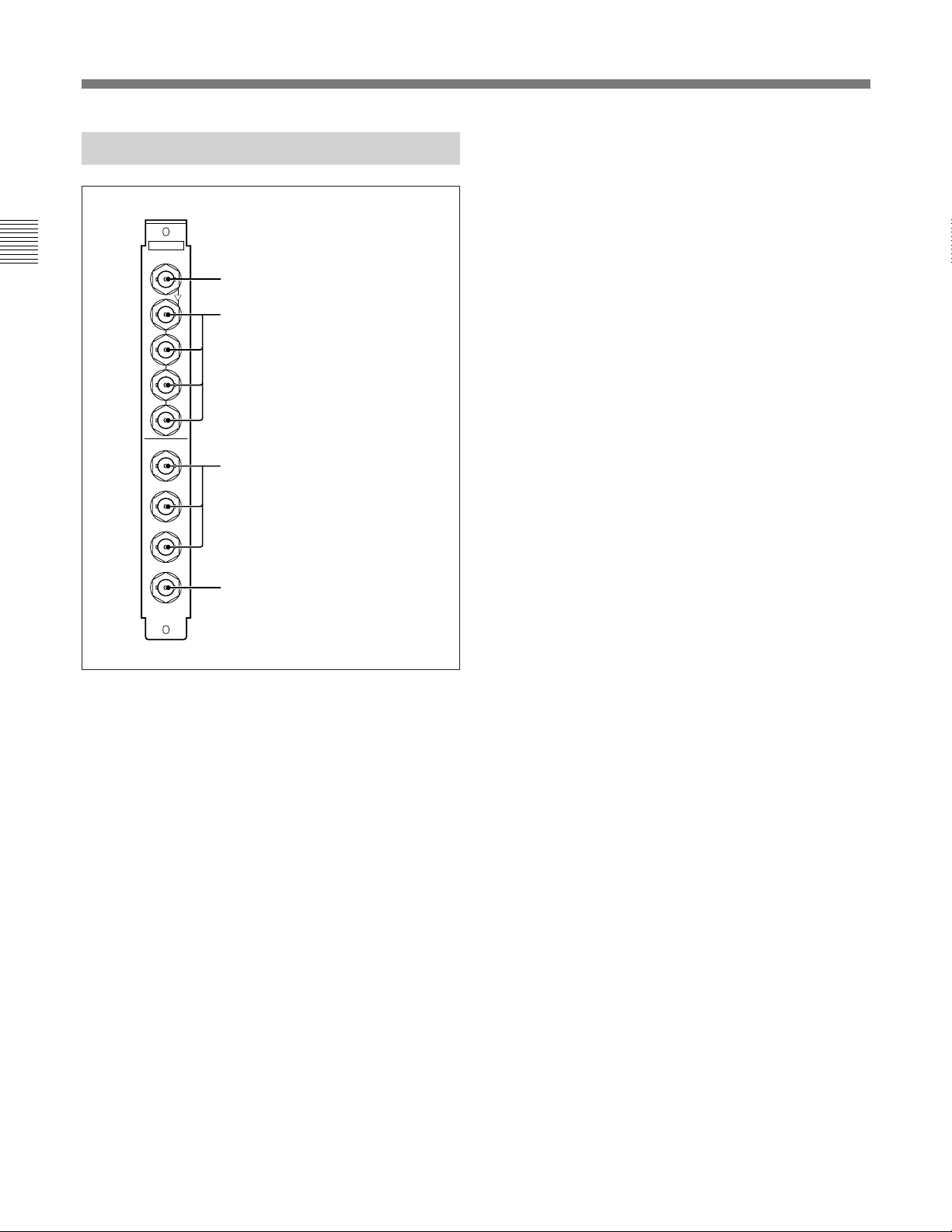

BKPF-101CBコネクターパネル
1ANALOG IN (アナログビデオ信号入力) 端子 (BNC型)
アナログコンポーネントビデオ信号 (Y、R–Y、B–Y)またはRGB信
号を入力します。
2SYNC (同期信号入力)端子 (BNC型)
同期信号を入力します。
3SDI OUT (シリアルデジタル信号出力) 端子 (BNC型)
ANALOGIN端子に入力したビデオ信号が、4:2:2コンポーネント
シリアルデジタルビデオ信号に変換されて出力されます。
1〜4の各端子は、同じ信号を出力します。
1VIDEO IN端子
2ループスルーアウト端子
3EQ OUT端子
4SDI OUT端子
1ANALOG IN端子
2SYNC端子
3SDI OUT端子

7 (J)

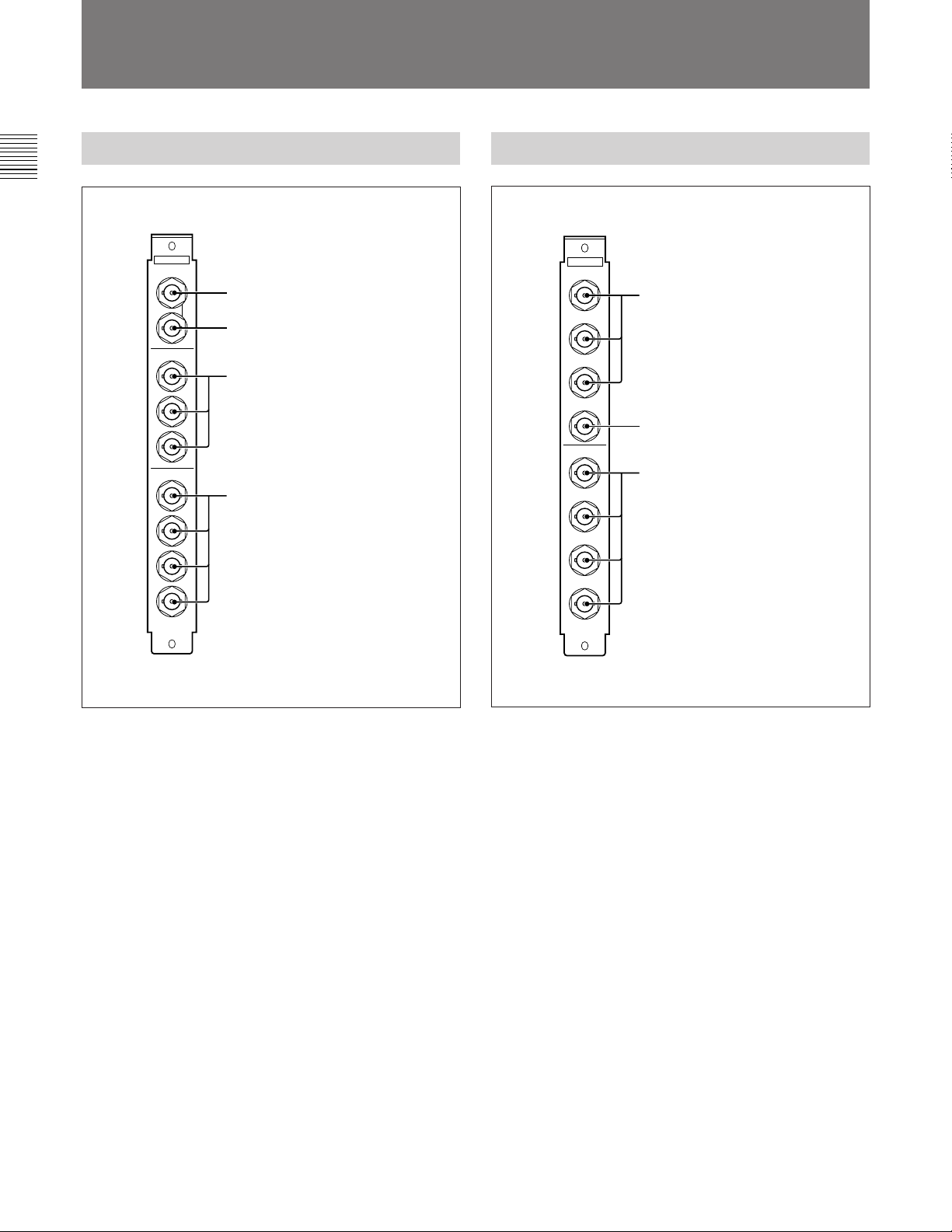

BKPF-102CBコネクターパネル
1SDI IN (シリアルデジタル信号入力) 端子 (BNC型)
4 : 2 : 2コンポーネントシリアルデジタルビデオ信号を入力します。
2アクティブスルーアウト端子 (BNC型)
SDIIN端子に入力したビデオ信号が、波形整形されて出力されま
す。
4つの端子は、すべて同じ信号を出力します。
3ANALOG OUT (アナログ信号出力) 端子 (BNC型)
SDIIN端子に入力したビデオ信号が、アナログコンポーネント信 号
に変換されて出力されます。
出力する信号の種類とレベルは、基板上のスイッチで設定します。
4SYNC (同期信号出力)端子 (BNC型)
同期信号を出力します。
SYNC
R-Y/R
Y/G
B-Y/B
SDI IN
ANALOG OUT
BKPF-102CB
D1 DAC
1SDI IN端子
2アクティプスルーアウト端子
3ANALOG OUT端子
4SYNC端子

8 (J)
仕様
BKPF-101A
一般
動作温度 5℃〜40℃
保存温度 −20℃〜＋60℃
動作湿度 10％〜90％ (結露のないこと)
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル :195×25mm
(高さ/幅)
質量 基板:約505g
コネクターパネル:約185g
電源 ＋5VDC:650mA、−5VDC:350mA
(PFV-D20/D50/D100A/D200A/D300
より供給)
消費電力 5.0W
データ転送
チャンネルコーディング スクランブルNRZI
伝送ビットレート 出力:143Mbits/s
振幅 0.8Vp-p±10％
デジタル出力リターンロス
15dB以上(5MHz〜270MHz)
信号規格 SMPTE259M準拠
4fscNTSCコンポジットシリア ル デジタル
ビデオ信号
シリアル デジタルインターフェース
入出力
アナログビデオ入力 ループスルー出力端子付き
VIDEOIN端子 (BNC型) (2)
NTSCアナログコンポジットビデオ信
号
1Vp-p、ハイインピーダンスルーピング
75Ω外部終端方式
アナログEQビデオ出力
EQOUT端子 (BNC型) (3)
入力信号のイコライジング補正出力
シリアルデジタル出力 SDIOUT端子 (BNC型) (4)
0.8Vp-p±10％、75Ω
ビデオ特性
サンプリング周波数 14.318MHz
量子化 10ビット
バンド幅 6MHz
Kファクター 1％以下
DG 1％以下
DP 1°以下
S/N 60dB以上(10kHz〜ビデオfgSCON)
システム遅延 約5.63µs
ケーブル補償 同軸ケーブル5C-2Vにて300mまで連続
可変
EDH SMPTERP165準拠
ISR出力情報 エラー/ワーニングメッセージ : 3 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。

9 (J)
BKPF-101CB
一般
動作温度 5℃〜40℃
保存温度 −20℃〜＋60℃
動作湿度 10％〜90％ (結露のないこと)
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル:195×25mm
(高さ/幅)
質量 基板:約540g
コネクターパネル:約180g
電源 ＋5VDC:1200mA、−5VDC:600mA
(PFV-D20/D50/D100A/D200A/D300
より供給)
消費電力 9.0W
データ転送
チャンネルコーディング スクランブルNRZI
伝送ビットレート 出力:270Mbits/s
振幅 0.8Vp-p±10％
デジタル出力リターンロス
15dB以上(5MHz〜270MHz)
信号規格 SMPTE259M準拠
4:2:2コンポーネントシリア ル デ ジタルビ デ
オ信号
シリアル デジタルインターフェース
入力
アナログ入力 ANALOGIN端子Y/G、B–Y/B、R–Y/R
端子 (BNC型) (各1)
アナログコンポーネントビデオ信号または
RGB信号(基板上のスイッチで切り換え)
RGB信号: R:0.7Vp-p、75Ω
G:0.7Vp-p、75Ω
B:0.7Vp-p、75Ω
(100/0/100/0カラーバー信号で規定)
YUV信号 (CCIR) :
Y:1.0Vp-p、75Ω (Y同期300mV含む)
B–Y:0.7Vp-p、75Ω
R–Y:0.7Vp-p、75Ω
(100/0/100/0カラーバー信号で規定)
YUV信号 (ベータカム7.5％セットアップ) :
Y:1.0Vp-p、75Ω (Y同期286mV含む)
B–Y:0.7Vp-p、75Ω
R–Y:0.7Vp-p、75Ω
(100/7.5/77/7.5カラーバー信号で規定)
YUV信号 (ベータカム0％セットアップ ) :
Y:1.0Vp-p、75Ω (Y同期286mV含む)
B–Y:0.756Vp-p、75Ω
R–Y:0.756Vp-p、75Ω
(100/0/75/0カラーバー信号で規定)
同期信号入力 SYNC端子 (BNC型) (1)
0.28Vp-p±10％、75Ω(ブラックバースト)
出力
シリアルデジタル出力 SDIOUT端子 (BNC型) (4)
4:2:2コンポーネントシリアルデジタルビデ
オ信号
0.8Vp-p±10％、75Ω
システム遅延 約3.31µs
ビデオ特性
サンプリング周波数 Y:13.5MHz
R–Y、B–Y:6.75MHz
量子化 10ビット
バンド幅 Y:5.75MHz
R–Y、B–Y:2.75MHz
Y、R–Y、B–Y位相誤差 20ns以下
Kファクター(2Tパルス)
1％以下
S/N 60dB以上
EDH SMPTERP165準拠
ISR出力情報 エラー/ワーニングメッセージ : 2 項目
セットアップメッセージ : 2 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。

10 (J)
RGB信号: R:0.7Vp-p、75Ω
G:0.7Vp-p、75Ω
B:0.7Vp-p、75Ω
(100/0/100/0カラーバー信号で規定)
YUV信号 (CCIR) :
Y:1.0Vp-p、75Ω (Y同期300mV含む)
B–Y:0.7Vp-p、75Ω
R–Y:0.7Vp-p、75Ω
(100/0/100/0カラーバー信号で規定)
YUV信号 (ベータカム7.5％セットアップ) :
Y:1.0Vp-p、75Ω (Y同期286mV含む)
B–Y:0.7Vp-p、75Ω
R–Y:0.7Vp-p、75Ω
(100/7.5/77/7.5カラーバー信号で規定)
YUV 信号 (ベータカム 0％セットアップ) :
Y:1.0Vp-p、75Ω (Y同期286mV含む)
B–Y:0.756Vp-p、75Ω
R–Y:0.756Vp-p、75Ω
(100/0/75/0カラーバー信号で規定)
同期信号出力 SYNC端子 (BNC型) (1)
2.0Vp-p±10％、75Ω
ビデオ特性
サンプリング周波数 Y:13.5MHz
R–Y、B–Y:6.75MHz
量子化 10ビット
バンド幅 Y:5.75MHz
R–Y、B–Y:2.75MHz
Y、R–Y、B–Y位相誤差 20ns以下
Kファクター(2Tパルス)
1％以下
S/N 60dB以上
システム遅延 約3.9µsec
EDH SMPTERP165準拠
ISR出力情報 エラー/ワーニングメッセージ : 1 項目
セットアップメッセージ : 2 項目
仕様および外観は、改良のため予告なく変更することがあります
が、ご了承ください。
仕様
BKPF-102CB
一般
動作温度 5℃〜40℃
保存温度 −20℃〜＋60℃
動作湿度 10％〜90％ (結露のないこと)
外形寸法 基板:195×310mm(高さ/奥行)
コネクターパネル :195×25mm
(高さ/幅)
質量 基板:約550g
コネクターパネル:約180g
電源 ＋5VDC:1100mA、−5VDC:600mA
(PFV-D20/D50/D100A/D200A/D300
より供給)
消費電力 8.5W
データ転送
チャンネルコーディング スクランブルNRZI
伝送ビットレート 入力:270Mbits/s
振幅 0.8Vp-p±10％
ケーブル長 最大200m
(損失25dB/km(f=10MHz) 以下の藤
倉電線 (株) 製5C-2V同軸ケーブル使用
時、但しアクティブスルーアウトを除く)
デジタル入出力リターンロス
15dB以上(5MHz〜270MHz)
信号規格 SMPTE259M準拠
4:2:2コンポーネントシリアルデジタルビ
デオ信号
シリアル デジタルインターフェース
入出力
シリアルデジタル入力 SDIIN端子 (BNC型) (1)
0.8Vp-p±10％、75Ω
4:2:2コンポーネントシリアル デジタル
ビデオ信号
シリアルデジタル出力 アクティブスルー出力端子 (BNC型) (4)
0.8Vp-p±10％、75Ω
4:2:2コンポーネントシリアル デジタル
ビデオ信号
アナログ出力 ANALOGOUTY/G、B–Y/B、R–Y/R端
子 (BNC型) (各1)
アナログコンポーネントビデオ信号または
RGB信号(基板上のスイッチで切り換え)

1 (E)
For the customers in the USA
This equipment has been tested and found to comply with
the limits for a Class A digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential
area is likely to cause harmful interference in which case the
user will be required to correct the interference at his own
expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
The shielded interface cable recommended in this manual
must be used with this equipment in order to comply with the
limits for a digital device pursuant to Subpart B of Part 15 of
FCC Rules.
Für Kunden in Deutschland (nur für Modell BKPF-101CB/
102CB)
Dieses Produkt kann im kommerziellen und begrenztem
Maße auch im industriellen Bereich eingesetzt werden.
Dies ist eine Einrichtung, welche die Funk-Entstörung nach
Klasse B besitzt.
English
Precaution
If this unit is installed incorrectly, personal injury or damage
to peripheral items may occur due to fire, shock, or other
accidental circumstances. To avoid such risks, installation
should be performed by qualified service technicians.
To technician installing unit
For installation instructions, please refer to the manual
supplied with the digital video interface unit.

2 (E)
Overview............................................................................................. 3 (E)
Functions of the BKPF-101A ......................................................... 3 (E)
Functions of the BKPF-101CB ...................................................... 4 (E)
Functions of the BKPF-102CB ...................................................... 4 (E)
Location and Function of Parts ........................................................ 5 (E)
BKPF-101A Connector Panel ........................................................ 5 (E)
BKPF-101CB Connector Panel...................................................... 5 (E)
BKPF-102CB Connector Panel...................................................... 6 (E)
Specifications...................................................................................... 7 (E)
BKPF-101A.................................................................................... 7 (E)
BKPF-101CB ................................................................................. 8 (E)
BKPF-102CB ................................................................................. 9 (E)
Table of Contents

3 (E)
Overview
The BKPF-101A/101CB A/D converter boards and the
BKPF-102CB D/A converter board are designed to be
installed and operated in the PFV-D20, PFV-D50,
PFV-D100A, PFV-D200A or PFV-D300 digital video
interface unit. The necessary operating power is
supplied via the interface unit.
These boards are compatible in structure and power
voltage with other optional boards designed for the
PFV-D20/D50/D100A/D200A/D300 digital video
interface unit. The boards can be mounted in these
interface units in any combination.
Note
For setting the switches on the boards, consult a
qualified service technician.
Each of the products is composed of the following
items.
Board (1)
Connector panel (1)
Operation manual (1)
Installation manual (1)
Functions of the BKPF-101A
The BKPF-101A A/D converter board converts an
NTSC analog composite video signal to an NTSC
composite serial digital video signal.
Cable compensation and signal distribution
Owing to the equalizer level adjustment capability, the
board properly compensates for a signal which has
been deteriorated in the frequency response and level
through transmission via a cable, converts it to an
NTSC composite serial digital video signal, and
distributes the converted signal to four outputs.
In addition, the compensated analog signal is
distributed to the other three outputs, thus the board
can also be used as an analog signal distributor.
EDH function
An EDH (Error Detection and Handling) signal is
multiplexed to the NTSC composite serial digital video
signal being output.
ISR function
This board conforms to the format of the ISR
(Interactive Status Reporting) system.

4 (E)
Functions of the BKPF-101CB
The BKPF-101CB A/D converter board converts
analog component video signals to a 4:4:2 component
serial digital video signal.
Signal distribution
The board can distribute the converted digital signal to
four outputs.
Input signal selection
Selecting with switches on the board, any analog
signals of the following four formats can be converted
to a 4:4:2 component serial digital video signal.
•RGB
•YUV CCIR level
•YUV Betacam format with 7.5% setup
•YUV Betacam format with no setup (0% setup)
EDH function
An EDH (Error Detection and Handling) signal is
multiplexed to the 4:4:2 component serial digital video
signal to be output.
ISR function
This board conforms to the format of the ISR
(Interactive Status Reporting) system.
Overview
Functions of the BKPF-102CB
The BKPF-102CB D/A converter board converts a
4:4:2 component serial digital video signal to analog
component video signals.
Output signal selection
Selecting with switches on the board, a 4:4:2
component serial digital video signal can be converted
to any analog signals of the following four formats.
•RGB
•YUV CCIR level
•YUV Betacam format with 7.5% setup
•YUV Betacam format with no setup (0% setup)
Note that selecting Betacam format output is effective
only for a digital signal input in 525/60 mode.
Signal distribution
The input digital video signal is distributed to other
four outputs after its waveform has been shaped.
Thus, the board can also be used as a digital signal
distributor.
EDH function
When a signal including an EDH (Error Detection and
Handling) signal is supplied to the input connector,
error detection for the input signal is activated.
ISR function
This board conforms to the format of the ISR
(Interactive Status Reporting) system.

5 (E)
3
4
1
2
R-Y/R
SYNC
Y/G
B-Y/B
ANALOG IN
SDI OUT
BKPF-101CB
D1 ADC
Location and Function of Parts
1VIDEO IN (analog video signal input) connector
(BNC type)
Accepts an NTSC analog composite video signal.
2Loop-through output connector (BNC type)
Outputs the signal supplied to the VIDEO IN
connector as-is.
When this output is not used, attach a commercially
available 75-ohm terminator.
3EQ OUT (equalizer output) connectors (BNC
type)
Output the signal supplied to the VIDEO IN connector
after a cable compensation process.
Connectors 1 to 3 output the same signal.
4SDI OUT (serial digital signal output)
connectors (BNC type)
Output a 4fsc composite serial digital video signal
converted from the signal supplied to the VIDEO IN
connector.
Connectors 1 to 4 output the same signal.
BKPF-101A Connector Panel BKPF-101CB Connector Panel
3
4
1
2
2
3
1
VIDEO IN
SDI OUT
BKPF-101A
EQ OUT
D2 ADC
1ANALOG IN connectors
2SYNC connector
3SDI OUT connectors
1ANALOG IN (analog video signal input)
connectors (BNC type)
Accept analog component video signals (Y, R–Y, B–
Y) or RGB signals.
2SYNC (sync signal input) connector (BNC type)
Accepts a sync signal.
3SDI OUT (serial digital signal output)
connectors (BNC type)
Output a 4:2:2 component serial digital video signal
converted from the signals supplied to the ANALOG
IN connector.
Connectors 1 to 4 output the same signal.
1VIDEO IN connector
2Loop-through output connector
3EQ OUT connectors
4SDI OUT connectors

6 (E)
SYNC
R-Y/R
Y/G
B-Y/B
SDI IN
ANALOG OUT
BKPF-102CB
D1 DAC
Location and Function of Parts
BKPF-102CB Connector Panel
1SDI IN connector
2Active-through output connectors
3ANALOG OUT connectors
4SYNC connector
1SDI IN (serial digital signal output) connector
(BNC type)
Accepts a 4:2:2 component serial digital video signal.
2Active-through output connectors (BNC type)
Output the signal supplied to the SDI IN connector
after its waveform has been shaped.
The four connectors output the same signal.
3ANALOG OUT (analog signal output)
connectors (BNC type)
Output analog component video signals converted
from the signal supplied to the SDI IN connector.
The format and level for the output signal are selected
with the switches on the board.
4SYNC (sync signal output) connector (BNC
type)
Outputs a sync signal.

7 (E)
Specifications
BKPF-101A
General
Operating temperature5°C to 40°C (41°F to 104°F)
Storage temperature –20°C to +60°C (–4°F to 140°F)
Operating humidity 10% to 90% (no condensation)
Dimensions Board: 195 × 310 mm (h/d)
(73/4× 121/4inches)
Connector panel: 195 ×25 mm
(h/w) (73/4× 1 inches)
Mass Board: approx. 505 g (1 lb 2 oz)
Connector panel: approx. 185 g
(6.5 oz)
Power requirements +5 V DC: 650 mA
−5 V DC: 350 mA
(supplied from the PFV-D20/
D50/D100A/D200A/D300)
Power consumption 5.0 W
Data transfer
Channel coding Scrambled NRZI
Transmission speed Output: 143 Mbits/s
Amplitude 0.8 Vp-p±10%
Digital output return loss
15 dB or more (5 MHz to 270
MHz)
Signal format Conforms to SMPTE 259M
4fsc NTSC composite serial
digital video signal
Serial digital interface
Inputs/outputs
Analog video inputs Incorporated with a loop-through
output connector
VIDEO IN connectors (BNC
type) (2)
NTSC analog composite
video signal
1 Vp-p, high-impedance
looping
75-ohm external termination
Analog EQ video outputs
EQ OUT connectors (BNC
type) (3)
Equalizing compensation
output of the input signal
Serial digital outputs SDI OUT connectors (BNC
type) (4)
0.8 Vp-p±10%, 75 ohms
Video characteristics
Sampling frequency 14.318 MHz
Digitization 10 bits
Band width 6 MHz
K factor 1% or less
DG 1% or less
DP 1°or less
Signal-to-noise ratio 60 dB or more (10 kHz to video
fg SC ON)
System delay approx. 5.63 µs
Cable compensation Continuously variable up to 300 m
when using a Belden 8281
coaxial cable
EDH Conforms to SMPTE RP165
ISR output information
Error/warning messages: 3 items
Design and specifications are subject to change
without notice.

8 (E)
BKPF-101CB
General
Operating temperature5°C to 40°C (41°F to 104°F)
Storage temperature –20°C to +60°C (–4°F to 140°F)
Operating humidity 10% to 90% (no condensation)
Dimensions Board: 195 × 310 mm (h/d)
(73/4× 121/4inches)
Connector panel: 195 ×25 mm
(h/w) (73/4× 1 inches)
Mass Board: approx. 540 g (1 lb 3 oz)
Connector panel: approx. 180 g
(6 oz)
Power requirements +5 V DC: 1200 mA
−5 V DC: 600 mA
(supplied from the PFV-D20/
D50/D100A/D200A/D300)
Power consumption 9.0 W
Data transfer
Channel coding Scrambled NRZI
Transmission speed Output: 270 Mbits/s
Amplitude 0.8 Vp-p±10%
Digital output return loss
15 dB or more (5 MHz to 270
MHz)
Signal format Conforms to SMPTE 259M
4:2:2 component serial digital
video signal
Serial digital interface
Inputs
Analog inputs ANALOG IN Y/G, B–Y/B,
R–Y/R connectors (BNC type)
(1 each)
Analog component video signals
or RGB signals (selectable with
a switch on the board)
RGB signals R: 0.7 Vp-p, 75 ohms
G: 0.7 Vp-p, 75 ohms
B: 0.7 Vp-p, 75 ohms
Defined with the color bar
signal 100/0/100/0.
YUV (CCIR) signals:
Y: 1.0 Vp-p (incl. Y sync 300 mV)
B–Y: 0.7 Vp-p
R–Y: 0.7 Vp-p
Defined with the color bar
signal 100/0/100/0.
YUV (Betacam 7.5% setup) signals:
Y: 1.0 Vp-p (incl. Y sync 286 mV)
B–Y: 0.7 Vp-p, 75 ohms
R–Y: 0.7 Vp-p, 75 ohms
Defined with the color bar
signal 100/7.5/77/7.5.
YUV (Betacam 0% setup) signals:
Y: 1.0 Vp-p (incl. Y sync 286 mV)
B–Y: 0.756 Vp-p, 75 ohms
R–Y: 0.756 Vp-p, 75 ohms
Defined with the color bar
signal 100/0/75/0.
Sync signal input SYNC connector (BNC type)(1)
0.28 Vp-p±10%, 75 ohms (black
burst)
Outputs
Serial digital outputs SDI OUT connectors (BNC
type) (4)
4:2:2 component serial digital
video signal
0.8 Vp-p±10%, 75 ohms
System delay approx. 3.31 µs
Video characteristics
Sampling frequency Y: 13.5 MHz
R–Y, B–Y: 6.75 MHz
Digitization 10 bits
Band width Y: 5.75 MHz
R–Y, B–Y: 2.75 MHz
Y, R–Y, B–Y phase error
20 ns or less
K factor (2T pulse) 1% or less
Signal-to-noise ratio 60 dB or more
EDH Conforms to SMPTE RP165
ISR output information
Error/warning messages: 2 items
Setup messages: 2 items
Design and specifications are subject to change
without notice.
Specifications
