SPX FLOW ULTIMA BILGE 600 GPH User manual

ORIGINAL INSTRUCTIONS/TRANSLATION OF ORIGINAL INSTRUCTIONS
READ AND UNDERSTAND THIS MANUAL PRIOR TO OPERATING OR SERVICING THIS PRODUCT
ULTIMA BILGE
AUTOMATIC SUBMERSIBLE BILGE PUMP WITH INTEGRATED SWITCH
600 GPH, 800 GPH, 1000 GPH, 1250 GPH
IB-123 R05 (02/2019)
52287-00
INSTRUCTION MANUAL
SE/EN/DE/FR/ES/IT
US: white models

INDEX
Svenska.................................................................................................................................3
English...................................................................................................................................6
Deutsch.................................................................................................................................9
Français.............................................................................................................................. 13
Español............................................................................................................................... 16
Italiano ................................................................................................................................ 19
Part No. list........................................................................................................................ 22
Assembled in USA
Made by SPX FLOW Johnson Pump®
SE: Besök www.spxflow.com för mer information om vår världsomspännande organisation, våra godkännanden,
certifieringar och lokala representanter. SPX FLOW, Inc. förbehåller sig rätten att ändra design och material utan
föregående avisering. Designelement, konstruktionsmaterial och dimensioner som beskrivs i denna bulletin gäller
endast som information och skall alltid bekräftas skriftligt för att vara gällande.
EN: For more information about our worldwide locations, approvals, certifications, and local representatives, please visit
www.spxflow.com. SPX FLOW, Inc. reserves the right to incorporate our latest design and material changes without
notice or obligation. Design features, materials of construction and dimensional data, as described in this bulletin,
are provided for your information only and should not be relied upon unless confirmed in writing.
DE: Für weitere Informationen über unsere weltweiten Standorte, Zulassungen, Zertifizierungen und unsere Vertreter
vor Ort, besuchen Sie bitte unsere Webseite: www.spxflow.com. Die SPX FLOW, Inc. behält sich das Recht vor,
die neuesten Konstruktions- und Werkstoffänderungen ohne vorherige Ankündigung und ohne Verpflichtung hierzu
einfließen zu lassen. Konstruktive Ausgestaltungen, Werkstoffe sowie Maßangaben, wie sie in dieser Mitteilung
beschrieben sind, sind nur zur Information. Alle Angaben sind unverbindlich, es sei denn, sie wurden schriftlich
bestätigt.
FR: Pour plus d’information sur nos succursales internationales, nos approbations, nos certifications et nos
représentants locaux, veuillez consulter notre site Internet au www.spxflow.com. SPX FLOW, Inc. se réserve le droit
d’incorporer nos plus récents concepts ainsi que tout autre modification importante sans préavis ou obligation. Les
éléments décoratifs, matériaux de construction et les données dimensionnelles, tels qu’énoncés dans ce communiqué,
sont fournis pour votre information seulement et ne doivent pas être considérés comme officiels à moins d’avis
contraire par écrit.
ES: Para más información sobre nuestras oficinas a nivel mundial, aprobaciones, certificaciones y representantes
locales, por favor visite www.spxflow.com. SPX FLOW, Inc. se reserva el derecho de incorporar nuestro diseño más
reciente y cambios materiales sin necesidad de notificación previa u obligación de ningún tipo. Características de
diseño, materiales de construcción y dimensiones, tal y como están descritas en este boletín, son proporcionadas sólo
con fines informativos y no deben ser usados como referencia a menos que sean confirmados por escrito.
IT: Per ottenere maggiori informazioni sulle nostre sedi nel mondo, autorizzazioni, certificazioni, e rappresentanti locali,
potete visitare il sito www.spxflow.com. La SPX FLOW, Inc. si riserva il diritto di apportare cambiamenti ai propri design
e materiali senza preavviso o vincolo. Le caratteristiche del design, i materiali di costruzione e i dati dimensionali, così
come descritti nel presente bollettino, sono forniti solo per vostra informazione e non saranno oggetto di obbligazione
salvo autorizzazione confermata per iscritto.

Varning: Vänligen läs igenom och följ
samtliga anvisningar innan installation och
användning av denna produkt.
Koppla alltid bort spänningskällan
vid installation, service eller underhåll
av denna produkt. Ultima Bilge är
omsorgsfullt konstruerad för att enbart
pumpa ut stående vatten. Dessa pumpar
är inte avsedda för skadekontroll.
Länspumparnas kapacitet torde inte vara
tillräcklig för att förhindra översvämning
från hastig ansamling av vatten på
grund av storm, hårt väder och/eller
hastigt uppkomna läckage skapade
av skador i skrov och/eller riskabla
navigationsförhållanden.
Om Ultima Bilge
Ultima Bilge är en automatisk länspump
som använder avancerad elektronisk
avkänningsteknologi för att upptäcka
förekomsten av vatten i slaget på en båt
och följaktligen tömma ut det vattnet.
Den är byggd på den utprovade ”Ultima
Switch” teknologin som använder
mikroelektroniska fält för att upptäcka
förekomsten av vatten. Ultima Bilge är en
tätad undervattenspump med elektronisk
flottörströmställare som gör en enkel
installation möjlig för slutanvändaren.
Varningar:
För att undvika personskador eller skador
på egendom under installation, service
och underhåll, säkerställ att elektriciteten
är frånkopplad.
Denna pump konstruerades enbart
för att avlägsna stående slagvatten
och skall inte användas för att pumpa
petroleumprodukter som bensin, olja, eller
lättantändliga vätskor.
Säkerställ att använda rätt säkringsstorlek
som rekommenderas för din pumpmodell.
Användning av en felaktig säkring kan
leda till personskador, egendomsskador
och brandfara.
Installation av Ultima Bilge:
Varning: Vid installation av Ultima Bilge,
säkerställ att pumpen är fri från alla
hinder, speciellt nära avkänningsområdet.
Om avkännarna är blockerade kommer
pumpen kontinuerligt att vara påslagen!
1) Placera en 3/4” tjock bit av
marinplywood som monteringsblock
för din pumps fästpunkt.
Monteringsblocket skall vara tillräckligt
stort för att täcka filterområdet. Använd
ett vattentåligt bindemedel för att fästa
monteringsblocket mot båtens skrov.
Säkerställ att monteringsblocket är så
plant som möjligt. Placera pumpen i
slagets lägsta område. Säkerställ även
att utloppsmunstycket är i plan.
2) Avlägsna pumpen från filtret genom att
trycka ned de två sidostiften och dra
filtret från pumphuset. Använd filtret för
att märka ut tre monteringshål. För att
undvika att borra igenom båtens skrov,
ställ in borren på lämpligt djup för
styrhålen. Borra styrhålen.
3) Dra fast tre #8 x 5/8” rostfria skruvar
(inte medlevererade) i filterhålen för att
montera filtret. Dra inte åt för hårt.
4) Efter att filtret är monterat, placera
pumphuset på filtret och säkerställ att
sidostiften låser fast i pumphuset.
För ¾” utloppsmodeller, fäst slangen
över Duraport. Använd slangklämmor
av rostfritt stål för att fästa slangen. Om
tillvalet backventil monteras, säkerställ
att backventilen monteras i Duraport
innan slangen installeras. För 1 ⅛”
modeller, fäst slangen över den gängade
anslutningsöppningen [1 ⅛” eller 1 ¼”].
Använd slangklämmor av rostfritt
stål för att fästa slangen på
anslutningsöppningarna. Om tillvalet
backventil monteras, säkerställ att
backventilen monteras i Duraport innan
slangen och anslutningsöppningarna
installeras.
Ultima Bilge länspump
3
Översättning av originalinstruktionerna
> Svenska

Backventilen för [1 ⅛” eller 1 ¼”]
modellen innefattar en rostfri bricka och
en klaff. För att installera backventilen,
placera den rostfria brickan i pumpens
utloppsområde. Placera därefter Nitrile
klaffen över brickan. Gänga därefter
på anslutningsöppningen på pumpens
utlopp. Dra åt anslutningsöppningen tills
den bottnar i pumphuset.
För modell ¾˝ installerar du
kontrollventilerna så att den avsmalnande
änden är i riktning mot flödet. För att
installera kontrollventilerna, tar du av
packningen i Duraport och byter ut
packningen mot kontrollventilerna som
även fungerar som packning. Spara den
gamla packningen ifall du inte vill använda
kontrollventilerna vid ett senare tillfälle.
Undvik veck eller öglor på slangen. Stöd
slangen om nödvändigt. Det är viktigt
att slangen stadigt är upphöjd och inte
tillåts sänkas ned under utloppet eftersom
detta kan orsaka luftblåsor i slangen. För
maximal prestanda, använd slätborrad,
förstärkt slang.
OBS!
Backventilen som levereras med din
Ultima Bilge används för att förhindra
backströmning av vatten. Nyttan av
backventilen kräver att du är uppmärksam
på dess funktion. Backventilen är tillverkad
av Nitrilematerial som endast är avsett
för tillämpning med vatten. Backventilen
minskar även pumpens strömhastighet.
Om strömningen är avgörande för
pumpens tillämpning rekommenderas det
att inte använda backventilen. Dessutom,
vid vinterrustning av din båt, ta bort
backventilen för att undvika isbildning
och/eller försämring av backventilen.

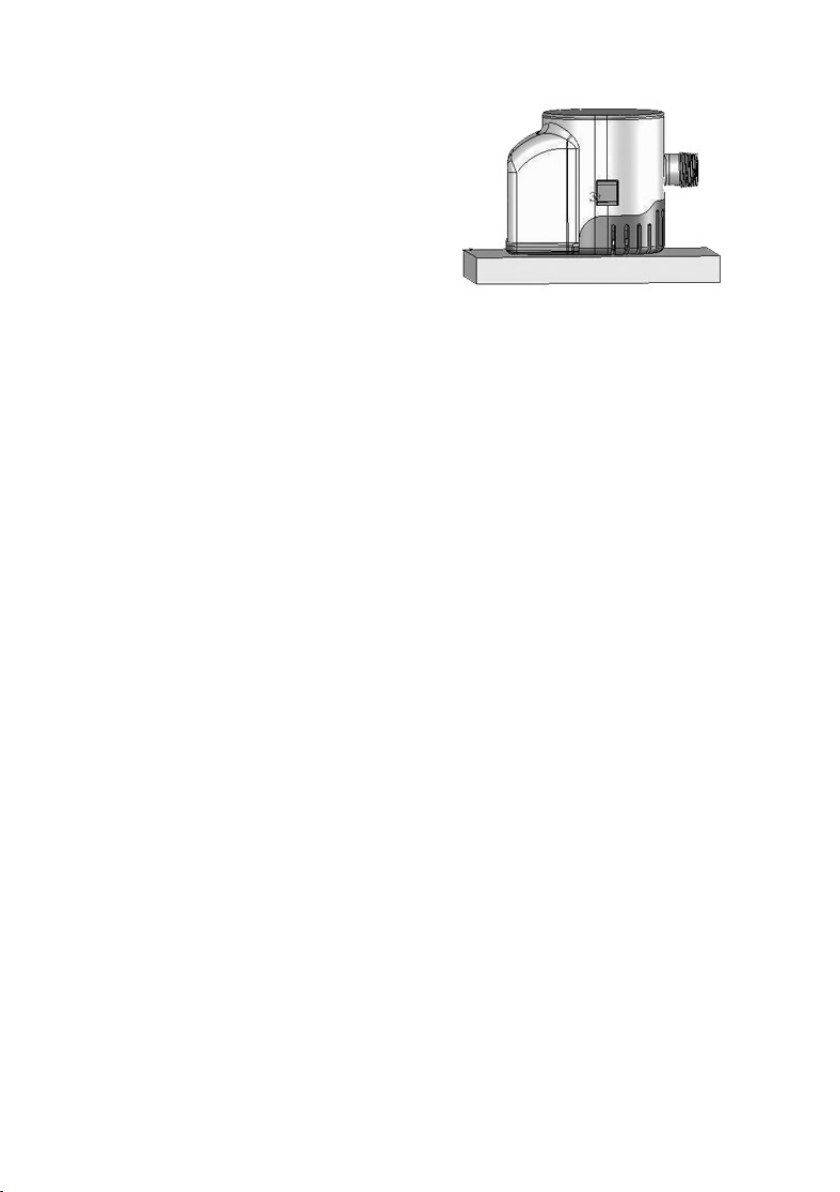

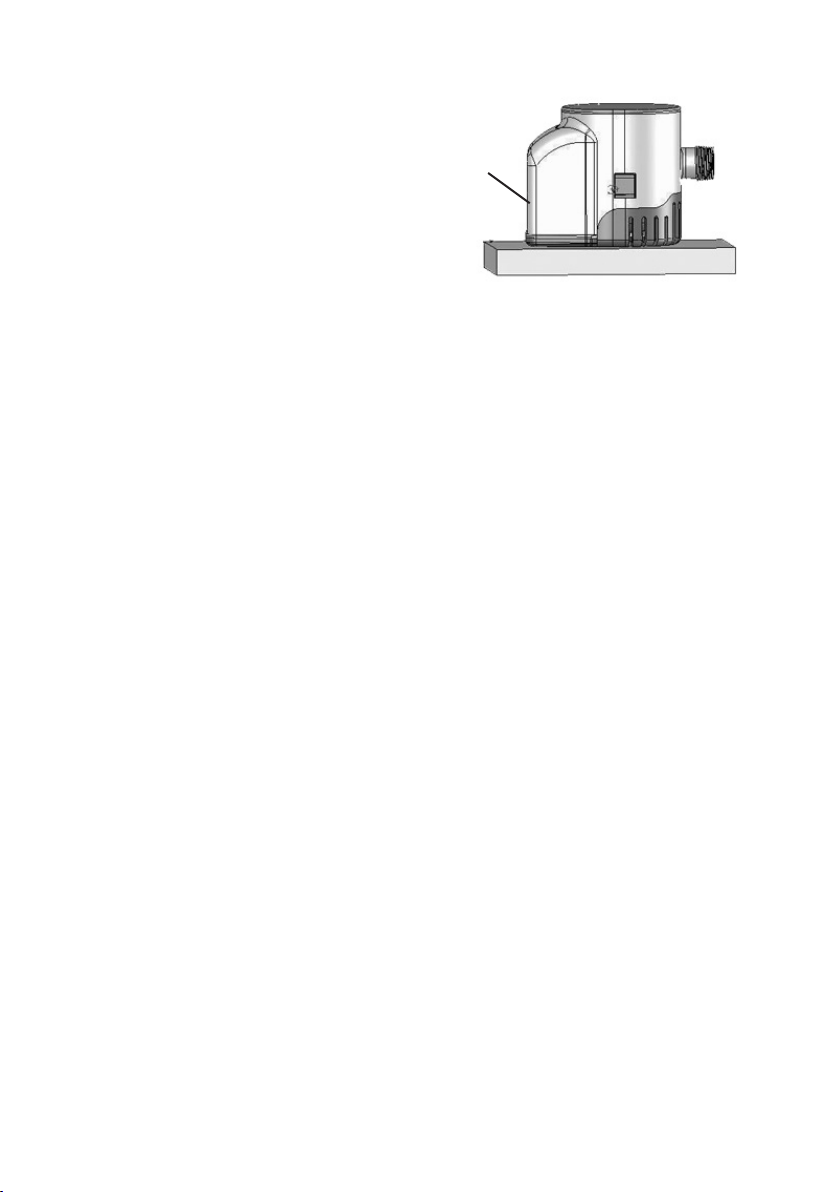

Placera fingrarna
på kretsarna
för att testa
pumpen
Nivå,
parallellt
med botten
Monteringsblock
Anvisningar för elinstallation:
Hänvisning till kopplingsschema
nedan. Använd lämplig storlek av
anslutningsdon för dimension 16
ledning. Ledningsanslutningarna
skall utföras med vattenskyddade
permanenta anslutningsklämmor.
Vattenfast el-tejp skall användas
för att täcka anslutningsklämmorna.
Monteringsanslutningarna skall vara
ovanför den högsta vattennivån. Garantin
blir ogiltig för denna produkt om någon
elektrisk ledare kapas mer än 3 tum, om
elektriska skarvar sänks ned i vatten,
användning av felaktig säkring eller om
pumpen installeras i strid mot instruktioner
och varningar.
Man kan installera en trevägs
kopplingspanel som gör det möjligt för
pumpen att befinna sig i manuellt eller
automatiskt läge. Säkerställ att pumpen
avsäkras. Säkringshållaren skall placeras
mellan batteriets positiva pol och trevägs
kopplingspanelen. Säkerställ att lämplig
säkringsstorlek används för modellerna.
För att kontrollera pumpens funktion,
placera två fingrar på det upphöjda
cirkelrunda området på pumpens baksida.
Efter en kort stund [5 sekunder], skall
pumpen starta. Om du tar bort ett finger
från det cirkelrunda området skall pumpen
fortsätta att gå. Om du tar bort båda
fingrarna skall pumpen stanna.
4Översättning av originalinstruktionerna
> Svenska

PUMP
Svart till minus (-)
Brun till plus (+)
(Manuell överkoppling)
Brun/vit till plus (+)
(Automatisk funktion)
***Säkerställ att du har minst 25 mm fritt
utrymme från avkännarna på Ultima Bilge
till väggar eller omgivning. Om det inte
finns tillräckligt med fritt utrymme kan
avkännarna upptäcka föremålet och låta
pumpen gå kontinuerligt.***
Underhåll: Ultima Bilge är konstruerad för
att vara bekymmersfri och underhållsfri.
Dock skall uppmärksamhet riktas mot att
pumphjulet är fritt från skräp för optimal
funktion. Säkerställ att spänningen är
frånslagen vid underhåll av pumpen.
För att komma åt pumphjulet, avlägsna
pumpen från filtret genom att trycka ned
de två sidostiften och dra pumpen från
filtret. För rengöring av pumphjulet, ta
tag i pumphjulets skyddsfläns och vrid
pumphjulets skydd medurs och dra rakt
ut. Avlägsna och rengör pumphjulet och
pumpen från allt skräp som har samlats.
Säkerställ att även rengöra eventuellt
skräp som samlats på filtret. Efter att
pumphjulet är rengjort, sätt tillbaka
skyddet genom att rikta in stiften med
spåren och vrida moturs, dra inte åt
för hårt. Skyddet skall vridas tills det är
stadigt. Placera pumphuset på filtret och
säkerställ att båda låsstiften låser fast i
pumphuset.

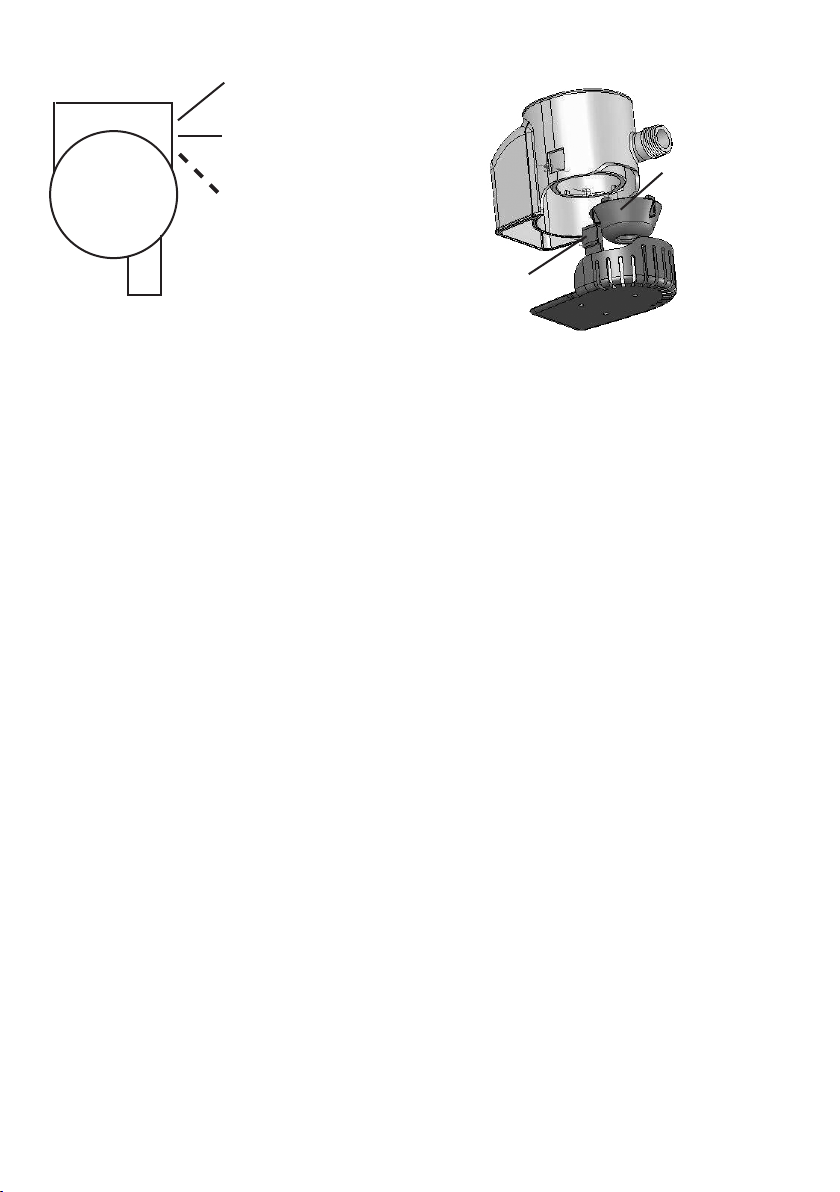

Tryck ned
de 2 stiften
Vrid av
(moturs)
pumphjuls-
skydd
Garantiinformation
SPX FLOW Inc. 5885 11th Street
Rockford, IL 61109-3699, beviljar garanti
åt den ursprungliga konsumenten/
inköparen att denna produkt är fri från
defekter i material och arbete, under
förutsättning att enheten inte har
öppnats eller att pumpen på annat sätt
har missbrukats under en period av tre
(3) år från och med det ursprungliga
inköpsdatumet.
5
Översättning av originalinstruktionerna
> Svenska

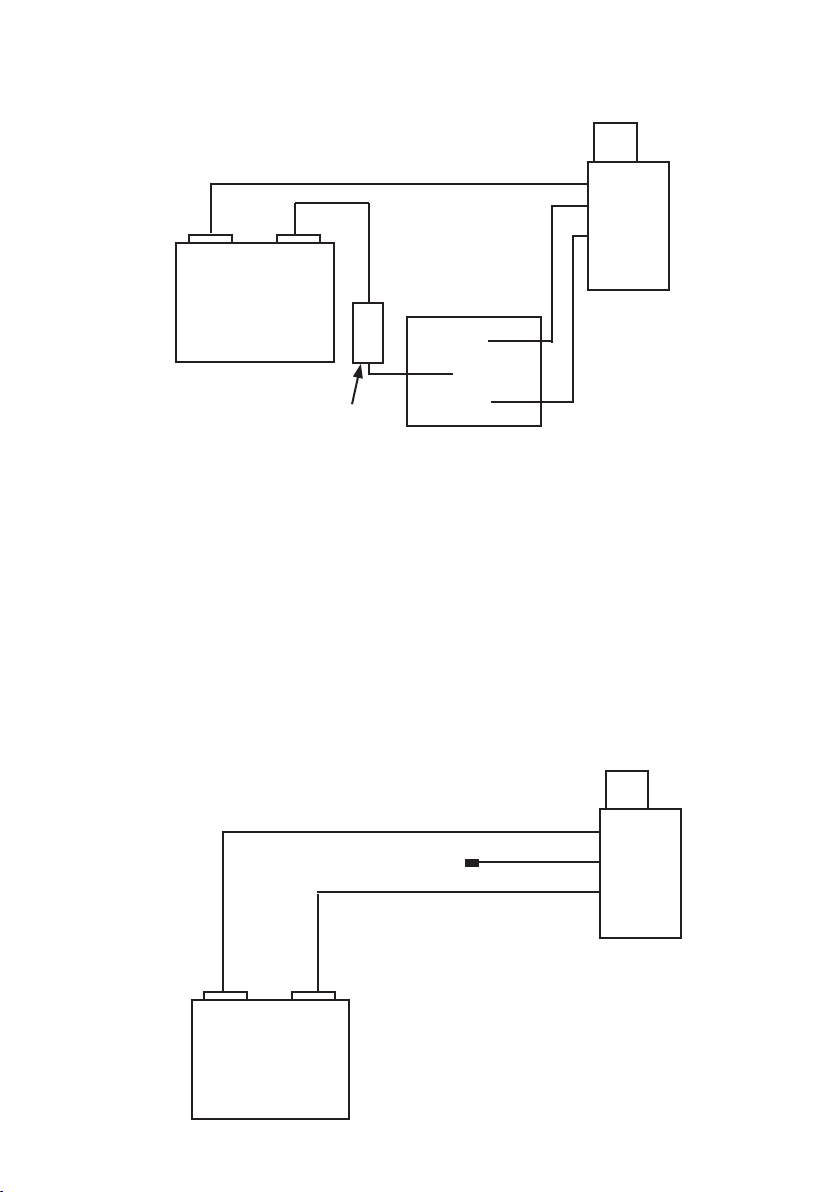

12V DC Batteri
Kontrollpanel,
3-vägsbrytare
Säkring
Manuell
Av
Automatisk
Test Cirklar
Brun/vit
Brun PUMP
Svart
Kopplingsschema
Om du använder en 3-vägsbrytare, kan du koppla din pump så att den fungerar i den
manuella vidarekopplings- eller automatiska driften.
Som visas på diagrammet, anslut den svarta (-) jordade ledningen till den negativa
batteriterminalen. För att vidarekoppla driften manuellt, anslut den bruna ledningen från
pumpen till panelomkopplaren. För automatdrift, anslut den bruna ledningen med den vita
spårningsledningen till panelomkopplaren. Se till att du använder korrekt säkring, som
kommer från den positiva batteriterminalen till panelomkopplaren, se diagrammet.
12V DC Batteri
Test Cirklar
Brun/vit
Brun,
används ej, men förseglad
PUMP
Svart
− +
Kopplingsschema utan kontrollpanel
6Översättning av originalinstruktionerna
> Svenska

Ultima Bilge - Automatic Bilge Pump
Caution: Please read and follow all in-
structions before installing and using this
product.
Always disconnect power sources dur-
ing installation, servicing or maintenance
of this product. The Ultima Bilge pump
has been carefully designed to exhaust
standing water only. These pumps are not
intended for damage control. Bilge pump
capacities may not be sufficient to prevent
flooding from rapid accumulation of water
due to storms, rough weather and/or rapid
leaks created by hull damages and/or un-
safe navigational conditions.
About the Ultima Bilge Pump
The Ultima Bilge pump is a state of the art
automatic bilge pump that uses advanced
electronic sensing technology to detect
the presence of water in the bilge area
of a boat and consequently discharge of
that water. It is built upon the proven
“Ultima Switch” technology which uses
micro electrical fields to detect the
presence of water. The Ultima Bilge pump
is a sealed, submersible pump and
electronic float switch that allows for a
simple installation for the end user.
Warnings:
To eliminate personal injury or damage to
property during installation, servicing and
maintenance, make sure to disconnect
electrical power. This pump was designed
to remove standing bilge water only and
should not be used to pump petroleum
products such as gasoline, oil, or
flammable liquids.
Make sure to use the appropriate fuse
size recommended by your pump model.
Using the wrong fuse can lead to personal
injury, property damage and fire hazard.
Installing the Ultima Bilge Pump:
Caution: When installing the Ultima Bilge
Pump, make sure that pump is clear of
all obstacles, especially near the detector
area. If detectors are blocked, the pump
will remain continuously on!
1) Place a 3/4” thick block of marine
plywood as a mounting block for your
pump base. Mounting block should be
large enough to cover the strainer area.
Use a waterproof adhesive to attach
mounting block to the hull of the
vessel. Make sure that mounting block
is as flat as possible. Place pump in
the lowest area of the bilge. Also, make
sure discharge nozzle is level.
2) Remove the pump from the strainer by
depressing the two side tabs and
pulling the strainer from pump body.
Use the strainer to mark three m
ounting holes. In order to avoid drilling
through the hull of the vessel, set your
drill to the appropriate depth for the
pilot holes. Drill your pilot hole.
3) Drive three #8 x 5/8” (not supplied)
Stainless screws into the strainer holes
to mount the strainer. Do not over
tighten.
4) After the strainer is mounted down,
place pump body onto strainer making
sure that the side tabs lock onto pump
body.
For ¾” discharge models attach your
hose over the Duraport. Use Stainless
steel hose clamps to secure the hose. If
installing the optional check valve, make
sure to install the check valve into the
Duraport before installing the hose.
For 1 ⅛” models attach your hose over
threaded port [1 ⅛” or 1¼”]. Use
Stainless Steel hose clamps to secure the
hose to the ports. If installing the optional
check valve, make sure to install the check
valve before installing the hose and ports.
7
Original instructions
> English

The check valve for the [1 ⅛” or 1 ¼”]
model will include a stainless steel washer
and a flapper. To install the check valve,
place stainless steel washer into the dis-
charge area of pump. Next place the
Nitrile flapper over the washer. Then
thread on the port on to pump’s dis-
charge. Tighten port until port is bot-
tomed out with pump body.
For ¾” model install check valve such that
the tapered end is towards the direction
of flow. To install check valve, remove
gasket in Duraport and replace the gasket
with the check valve which also acts as
the gasket. Save the old gasket in case
you intend to not use the check valve at a
later time.
Make sure to avoid loops or bends in the
hose. Support hose if necessary. It is im-
portant that the hose be constantly rising
and not be allowed to dip below the outlet
port as this may cause an airlock situation.
For maximum performance use smooth
bore, reinforced hose.
NOTE: The check valve supplied with your
Ultima Bilge pump is used to prevent the
backflow of water. The utilization of the
check valve requires you to be mindful of
its functionality. The check valve material
is made of Nitrile material to be used for
water applications only. Also, the check
valve will reduce the flow of the pump.
If flow is critical to the application of the
pump, it is recommended that the check
valve not be used. Also, when winterizing
your boat, remove the check valve to avoid
ice formation and/or degradation of the
check valve.

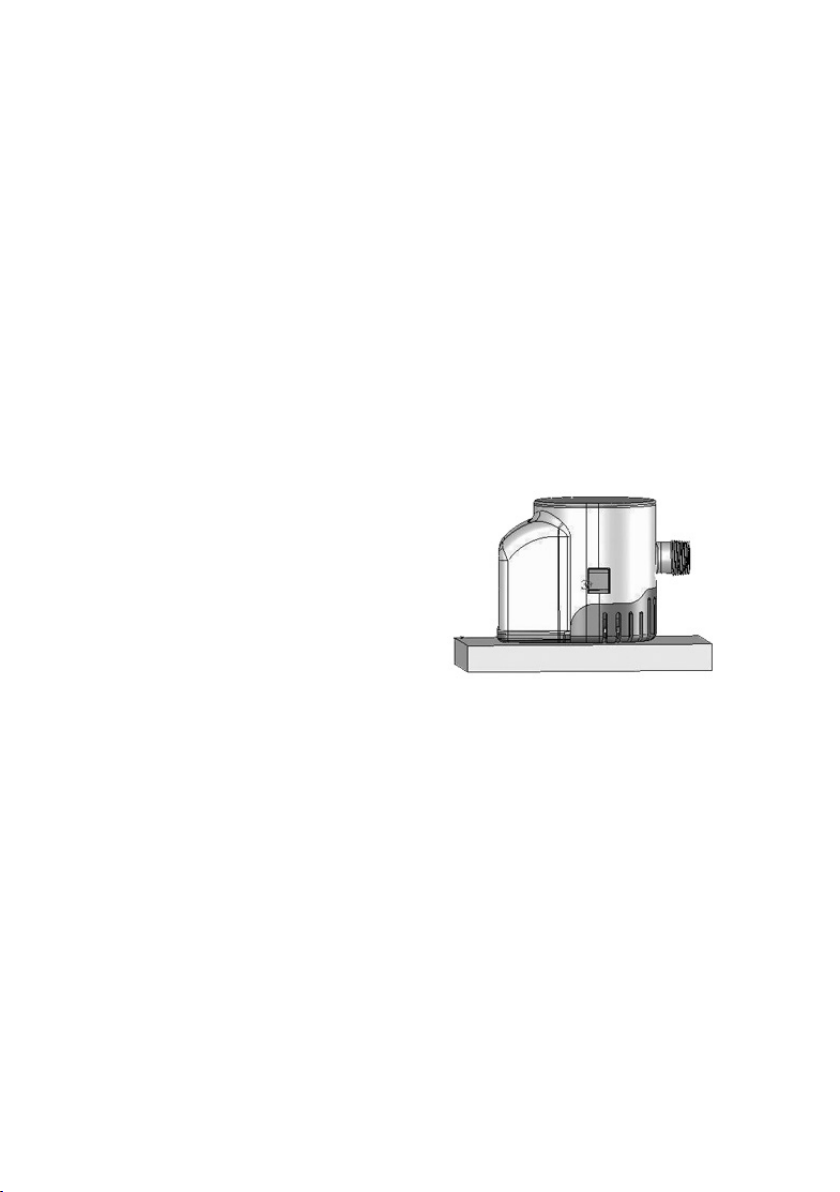

Place fingers on circles to test the
pump
Level,
parallel to
the bottom
of the boat
Mounting block
Wiring Instructions:
Refer to wiring diagram below. Use
appropriate sized connectors for 16
Gauge wire. The wiring connections
should be made with water resistant
permanent terminals. Liquid electrical
tape should be used to coat terminals.
The mount connections should be above
the highest water level. The warranty will
become void on this product if any
electrical cord is cut back more than
3 inches, if electrical splices become
submerged, failure to properly fuse or if
pump is installed contrary to instructions
or warnings.
You may install a three way switch panel
that will allow the pump to be in manual
or automatic mode. Make sure to fuse the
pump. The fuse holder should be between
positive battery terminal and three way
panel switch. Make sure to use the
appropriate fuse size for the models. To
check the operation of the pump, place
two fingers over the raised circular areas
in the back of the pump. After a short
delay [5 seconds], the pump should turn
on. If you remove your finger from the top
circle, the pump should remain on. If you
remove both fingers, the pump should
turn off.
Leave 1" of
clearance
between
sensor and
any object
nearby
8Original instructions
> English

PUMP
Black to negative(-)
Brown to positive (+)
(Manual override)
Brown/white to positive (+)
(Automatic operation)
***Make sure to have at least 1 inch
[25MM] of clearance from the sensors on
the Ultima Bilge pump to any wall or
surroundings. If there is not enough
clearance, the sensors may detect the
object and leave the pump running
continuously.***
Maintenance:
The Ultima bilge pump is designed to be
worry free and maintenance free.
However, care should be taken to make
sure that the impeller is clear of debris for
optimum pump functionality. Make sure
power is disconnected during
maintenance of the pump. To access the
impeller, remove pump from strainer by
depressing the side lock tabs on pump
body and pulling pump from strainer. To
clean the impeller, grab on to
impeller guards fins and rotate
impeller guard clockwise and pull straight
out. Remove and clean the impeller and
pump from all debris that has
accumulated. Make sure to clean any
debris that has accumulated on the
strainer as well. After the impeller is clean,
replace impeller guard by aligning tabs
with slots and turning counter-clockwise,
making sure not to over tighten. The guard
should be rotated until it is firm. Place
pump body on to strainer making sure that
both locking tabs snap onto pump body.

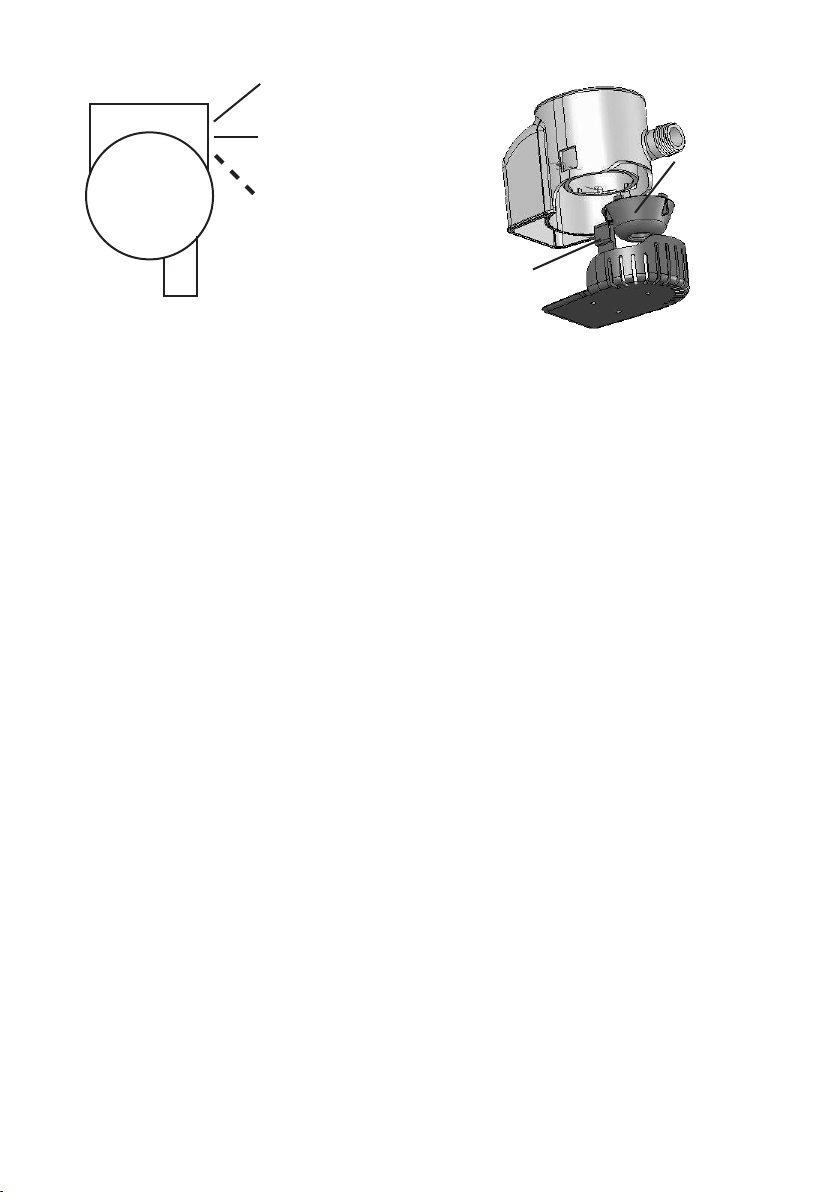

Depress
(2) tabs
Lock impeller guard
by twisting counter
clockwise
Warranty Information
SPX FLOW Inc. 5885 11th Street
Rockford, IL 61109-3699 warrants to
the original consumer purchaser that this
product will be free from defects in
material and workmanship, providing
that the case is not opened or the pump
otherwise abused for a period of three (3)
years from the date originally purchased.
9
Original instructions
> English

12V DC Battery
Three way
panel switch
Appropriate
inline fuse
Manual
Off
Automatic
Test Circles
Brown/White
Brown PUMP
Black
Wiring Scheme
If you are using a 3-way switch, you can wire your pump to operate in the manual
over-ride or automatic operation.
As shown in the diagram, connect the black (-) ground wire to the negative terminal of
the battery. For manual over-ride operation, connect the brown wire from the pump to the
switch panel. For automatic operation, connect the brown wire with white tracer to the
switch panel. Make sure to connect an appropriate in line fuse coming from the positive
terminal of the battery to the switch panel as shown.
12V DC Battery
Test Circles
Brown/White
Brown,
not used, but sealed ends
PUMP
Black
− +
Wiring scheme without Panel switch
10 Original instructions
> English

Vorsicht: Bitte lesen und befolgen Sie vor
der Installation und Einsetzung dieses
Produktes alle Anweisungen.
Trennen Sie das Produkt während der
Installation, Instandhaltung oder Wartung
immer von den Stromquellen. Die Ultima
Bilge Lenzpumpe ist ausschließlich zum
Auspumpen stehenden Wassers sorgfältig
entwickelt worden. Diese Pumpen sind nicht
für die Schadenskontrolle vorgesehen. Es ist
möglich, dass das Volumen der Lenzpumpe
nicht ausreicht, um Überflutungen bei einem
schnellen Eindringen von Wasser bei
Stürmen, schlechtem Wetter und/oder
plötzlich auftretenden Lecks, im Falle von
Rumpfbeschädigungen und/oder unsicheren
Navigationsbedingungen, zu verhindern.
Über die Ultima Bilge - Lenzpumpe
Die Ultima Bilge Lenzpumpe ist eine
hochmoderne automatische Lenzpumpe,
die eine elektronische
Spitzenabtastungstechnologie verwendet,
um das Vorhandensein von Wasser im
Bilgenbereich eines Schiffes zu entdecken
und dieses Wasser danach auszupumpen.
Die Pumpe ist nach der bewährten „Ultima
Switch“-Technologie gebaut, die
mikroelektrische Felder zum Aufspüren von
Wasser benutzt. Die Ultima Bilge
Lenzpumpe ist eine abgedichtete
Tauchpumpe und hat einen elektronischen
Schwimmerschalter, der eine leichte
Installation für den Endverbraucher
ermöglicht.
Warnungen:
Um bei der Installation Personen- oder
Materialschäden zu vermeiden, stellen Sie
sicher, dass Sie die Stromverbindung
trennen. Diese Pumpe ist nur für die
Entfernung des Bilgenwassers entwickelt
worden und sollte nicht zum Pumpen von
Erdölprodukten, z. B. für Benzin, Öl oder
feuergefährliche Flüssigkeiten verwendet
werden. Stellen Sie sicher, dass Sie eine
Sicherung mit der Größe benutzen, die für Ihr
Pumpenmodell empfohlen wird. Die
Verwendung von falschen Sicherungen kann
zu Personenschäden, Materialschäden und
Brandgefahr führen.
Installation der Ultima Bilge Lenzpumpe:
Vorsicht: Stellen Sie bei der Installation der
Ultima Bilge Lenzpumpe sicher, dass es
keine Hindernisse für die Pumpe gibt,
insbesondere in der Nähe des
Detektorbereichs. Falls die Detektoren
blockiert werden, bleibt die Pumpe dennoch
eingeschaltet!
1) Legen Sie ein Stück Bootsbausperrholz
mit einer Dicke von 3/4“ als Montage-
block für die Pumpe auf den Boden. Der
Montageblock sollte eine ausreichende
Größe haben, damit sie den Filterbereich
bedeckt. Zur Befestigung des Montage-
blocks an den Schiffsrumpf verwenden
Sie wasserfesten Kleber. Stellen Sie
sicher, dass der Montageblock so flach
wie möglich ist. Stellen Sie die Pumpe
in den niedrigsten Bereich der Bilge auf.
Stellen Sie ebenfalls sicher, dass der
Ablaufstutzen ausgerichtet ist.
2) Entfernen Sie die Pumpe vom Filter, in-
dem Sie die zwei seitlichen
Verschlussnasen drücken und den Filter
aus dem Pumpengehäuse ziehen.
Verwenden Sie den Filter zum Markieren
der drei Montagebohrungen. Um Bohren
durch den Schiffsrumpf zu vermeiden,
stellen Sie den Bohrer für die Löcher auf
eine richtige Tiefe ein. Machen Sie einen
Loch.
3) Zur Montage des Filters führen Sie drei
#8 x 5/8” (nicht im Lieferumfang)
rostfreie Schrauben in die Bohrungen
des Filters. Ziehen Sie nicht zu stark an.
4) Nach der Montage des Filters stellen
Sie das Pumpengehäuse auf den Filter
und stellen Sie sicher, dass die seitlichen
Verschlussnasen am Pumpengehäuse
verriegeln.
Bei ¾”-Ablaufmodellen befestigen Sie Ihren
Schlauch über den Duraport. Verwenden Sie
zur Befestigung des Schlauchs
Schlauchschellen aus rostfreiem Stahl. Falls
Sie ein optionales Rückschlagventil
installieren, stellen Sie sicher, dass Sie das
Ventil im Duraport prüfen, bevor Sie den
Schlauch installieren.
Ultima Bilge - Lenzpumpe
11
Übersetzung der Original-Betriebanleitungen
> Deutsch

Für 1 1/8”-Modelle befestigen Sie Ihren
Schlauch über dem Gewindeanschluss
[1 1/8” oder 1 ¼”]. Verwenden Sie einen
Schlauch aus rostfreiem Stahl. Falls Sie ein
optionales Rückschlagventil installieren,
stellen Sie sicher, dass Sie das Ventil am
Duraport prüfen, bevor Sie den Schlauch
und die Anschlüsse installieren. Das
Rückschlagventil für das Modell [1 1/8” oder
1 ¼”] enthält eine Unterlegscheibe aus
rostfreiem Stahl und eine Klappe. Zum
Installieren des Rückschlagventils stellen Sie
die Unterlegscheibe aus rostfreiem Stahl in
den Ablaufbereich der Pumpe. Danach
stellen Sie die Nitril-Klappe auf die
Unterleg-Scheibe. Danach drehen Sie den
Anschluss auf den Pumpenablauf. Ziehen
Sie den Anschluss an, bis der Anschluss am
Boden des Pumpengehäuses ist.
Beim Modell ¾˝ installieren Sie das
Rückschlagventil so, dass das konische
Ende in Flussrichtung zeigt. Zum Installieren
des Rückschlagventils entfernen Sie den
Dichtring aus dem Duraport und ersetzen
Sie den Dichtring mit dem Rückschlagventil,
dass auch als Dichtring fungiert. Bewahren
Sie den alten Dichtring auf für den Fall, dass
Sie das Rückschlagventil in der Zukunft nicht
mehr verwenden wollen.
Stellen Sie sicher, dass der Schlauch weder
Schleifen hat, noch geknickt ist. Unterstützen
Sie den Schlauch bei Bedarf. Es ist wichtig,
dass der Schlauch immer steigt und nicht
unter das Niveau der Abflussöffnung fällt, da
dies einen Lufteinschluss mit sich bringen
kann. Für eine maximale Leistung verwenden
Sie einen innen glatten, verstärkten Schlauch.
HINWEIS: Das mit der Ultima Bilge
Lenzpumpe mitgelieferte Rückschlagventil
wird zur Vorbeugung des Rückflusses von
Wasser benutzt. Die Verwendung des
Rückschlagventils verlangt Aufmerksamkeit
gegenüber dessen Funktionalität. Das
Material des Rückflussventils ist aus Nitril,
das ausschließlich für Wasseranwendungen
eingesetzt werden soll. Außerdem verkleinert
das Rückschlagventil den Pumpendurch-
fluss. Falls der Durchfluss bei der Einsetzung
der Pumpe wichtig ist, wird empfohlen, das
Rückschlagventil nicht zu benutzen. Falls Sie
ihr Boot winterfest machen, sollten Sie das
Rückschlagventil entfernen, um Eisbildung
und/oder Erosion des Rückschlagventils zu
vermeiden.
Montageblock
Setzen Sie ihre Finger auf die Kreise,
um die
Pumpe
zu prüfen.
Eben,
parallel mit
dem boden
des Bootes
Verdrahtungsanweisungen:
Sehen Sie sich den Schaltplan unten an.
Verwenden Sie die richtigen Anschlüsse für
den Drahtquerschnitt 16. Die
Drahtanschlüsse sollten mit wasserfesten
Dauerklemmen gemacht werden. Zum
Bedecken der Klemmen sollte flüssiges
Isolierband verwendet werden. Die
Montageanschlüsse sollten über den
höchsten Wasserstand sein. Der
Garantieanspruch wird ungültig, wenn ein
elektrischer Draht auf mehr als 3 Zoll
zurückgeschnitten ist, falls elektrische
Verbindungen ins Wasser getaucht werden,
eine inkorrekte Sicherung verwendet wird
oder bei der Installation der Pumpe
Anweisungen oder Warnungen nicht
beachtet wurden.
Sie können ein Dreiwege-Bedienungsfeld
installieren, das es ermöglicht, die Pumpe im
Hand- oder Automatikbetrieb zu
betreiben. Stellen Sie sicher, dass die
Pumpe gesichert wird. Der Sicherungsträger
sollte sich zwischen der positiven
Batterieklemme und dem
Dreiwege-Bedienungsschalter befinden.
Stellen Sie sicher, dass Sie eine
Sicherung mit der richtigen Größe für Ihr
Modell verwenden. Zur Überprüfung des
Pumpenbetriebs stellen Sie zwei Fingern
über die erhobenen, kreisförmigen Bereiche
auf der Rückseite der Pumpe. Nach einer
kurzen Verzögerung [5 Sekunden] sollte
sich die Pumpe einschalten. Falls Sie Ihren
Finger vom oberen Kreis entfernen, sollte die
Pumpe eingeschaltet bleiben. Falls Sie
beide Fingern entfernen, sollte sich die
Pumpe ausschalten.
12 Übersetzung der Original-Betriebanleitungen
> Deutsch

PUMPE
Schwarz an negative(-)
Braun an positiv(+)
(Manuelle Steuerung)
Braun/Weiss
an positive (+)
(Automatikbetrieb)
*** Stellen Sie sicher, dass Sie einen Abstand
von mindestens 1 Zoll [25 mm] von den
Sensoren der Ultima Bilge Lenzpumpe zu
jeglichen Wänden oder der Umgebung haben.
Falls es keinen genügenden Abstand gibt,
können die Sensoren ein Objekt entdecken und
die Pumpe kontinuierlich laufen lassen. ***
Wartung:
Die Ultima Bilge Lenzpumpe ist störungs-
und wartungsfrei konzipiert. Allerdings sollte
zur Sicherung eines optimalen
Pumpenbetriebs dafür gesorgt werden, dass
das Antriebsrad frei von Fremdkörpern ist.
Stellen Sie sicher, dass die Stromverbindung
während der Wartungsarbeiten getrennt ist.
Um den Zugang zum Antriebsrad zu sichern,
entfernen Sie die Pumpe vom Antriebsrad,
indem Sie die seitlichen Verschlussnasen
auf dem Pumpengehäuse drücken und die
Pumpe vom Antriebsrad herausziehen. Zur
Reinigung des Antriebrades nehmen Sie die
Schutzrippen des Antriebsrades, rotieren
Sie das Antriebsrad im Uhrzeigersinn, und
ziehen Sie es aufrecht heraus. Entfernen und
reinigen Sie das Antriebsrad und die Pumpe
von allen angesammelten
Fremdkörpern. Entfernen Sie alle
angesammelten Fremdkörper auch vom
Antriebsrad. Nach der Reinigung des
Antriebsrades ersetzen Sie den Schutz des
Antriebsrads, indem Sie die Verschlussnasen
mit den Schlitzen ausrichten und gegen
Uhrzeigersinn drehen, wobei Sie darauf
achten, dass sie nicht zu stark anziehen. Der
Schutz sollte so lange gedreht werden, bis
er fest ist. Stellen Sie das Pumpengehäuse
auf das Antriebsrad, indem Sie sicher
stellen, dass die beiden Verschlussnasen auf
dem Pumpengehäuse einrasten.
Verschließen
Sie den
Antriebs-
radschutz, indem
Sie ihn gegen
den Uhrzeigersinn
drehen
Drücken
Sie die (2)
Verschlussnasen
Garantieinformationen
Die Firma SPX FLOW Inc. 5885 11th Street
Rockford, IL 61109-3699 garantiert dem
Erstkäufer, dass dieses Produkt für einen
Zeitraum von drei (3) Jahren ab Kaufdatum
frei von Material- und Bearbeitungsschäden
ist, unter Voraussetzung, dass das Gehäuse
nicht geöffnet oder die Pumpe auf jegliche
andere Weise missbraucht wird.
13
Übersetzung der Original-Betriebanleitungen
> Deutsch

12V Gleich-
strombatterie
Dreiwegeschalter
Inline
Sicherung
Manuell
Aus
Automatisch
Prüfkreise
Braun/Weiss
Braun PUMPE
Schwarz
Schaltplan
Mit einem Dreiwegeschalter kann die Pumpe sowohl manuell als auch automatisch
betätigt werden.
Wie aus der Abbildung hervorgeht, wird der schwarze (-) Masseleiter an den Minuspol
der Batterie angeschlossen. Für manuellen Betrieb wird der braune Leiter von der Pumpe
an die Schalttafel angeschlossen. Für automatischen Betrieb wird der braune Leiter mit
weißer Kennzeichnung an die Schalttafel angeschlossen. Zwischen dem Pluspol der
Batterie und der Schalttafel muss eine passende Inline-Sicherung eingesetzt werden
(s. Abb.).
12V Gleich-
strombatterie
Prüfkreise
Braun/Weiss
Braun,
nicht verwendet aber versiegelt
PUMPE
Schwarz
− +
Schaltplan ohne Dreiwegeschalter
14 Übersetzung der Original-Betriebanleitungen
> Deutsch

Attention: Veuillez SVP lire et suivre toutes
les instructions avant l’installation et l’usage
de ce produit. Toujours déconnecter
l’alimentation électrique durant les travaux
d’installation, d’entretien ou de maintenance
de ce produit. La pompe de fond de cale
Ultima Bilge n’a été soigneusement conçue
que pour évacuer les eaux stagnantes. Ces
pompes ne sont pas prévues pour
l’organisation sécurité. Les capacités de la
pompe Bilge peuvent ne pas être suffisantes
pour empêcher une inondation par une
rapide accumulation d’eau par une tempête,
une météorologie difficile et/ou une brèche
soudaine à la suite de dégâts à la coque et/
ou des conditions de navigation
hasardeuses.
Concernant la pompe Ultima Bilge
La pompe de fond de cale Ultima Bilge est
une pompe à la pointe du progrès qui utilise
une technologie de captage électronique
avancée pour détecter la présence d’eau
dans la zone du fond de cale d’un navire et
donc pour l’évacuation de cette eau. Elle est
équipée de la technologie éprouvée «Ultima
Switch» qui utilise les micros champs
électriques pour détecter la présence d’eau.
La pompe de fond de cale Ultima Bilge est
une pompe étanche, submersible et elle est
équipée d’un commutateur électronique à
flotteur pour une installation simple par
l’utilisateur.
Avertissements:
Pour éviter des blessures ou de dégâts
matériels durant les travaux d’installation,
d’entretien ou de maintenance, assurez-vous
de déconnecter l’alimentation électrique.
Cette pompe n’a été conçue que pour
l’évacuation de l’eau stagnante en fond de
cale et ne doit pas être utilisée pour pomper
des produits pétroliers tels que de l’essence,
de l’huile ou des liquides inflammables.
Assurez-vous d’utiliser le fusible du calibre
recommandé pour le modèle de votre
pompe. L’utilisation d’un fusible erroné peut
provoquer des blessures, des dégâts
matériels ou un risque d’incendie.
Installation de la pompe de fond de cale
Ultima Bilge:
Attention: Lors de l’installation de la pompe
de fond de cale Ultima Bilge, assurez-vous
que la pompe est libre de tout obstacle,
spécialement à proximité de la zone de
détecteurs. Si les détecteurs sont bloqués, la
pompe restera continuellement en marche!
1) Placez un bloc de contre-plaqué marine
de 3/4” d’épaisseur comme bloc de
montage pour votre base de pompe. Le
bloc de montage doit être suffisamment
grand pour couvrir la zone de la crépine.
Utilisez un adhésif hydro résistant pour
fixer le bloc de montage à la coque du
navire. Assurez-vous que le bloc de
montage soit aussi plat que possible.
Placez la pompe dans la partie la plus
basse de la cale. Assurez-vous
également que la buse d’évacuation est
de niveau.
2) Enlevez la pompe de la crépine en
appuyant sur les deux tirettes latérales et
en retirant la crépine du corps de pompe.
Utilisez la crépine pour marquer
l’emplacement de trois trous de montage.
Pour éviter de percer à travers la coque
du navire, réglez votre perceuse à la
profondeur appropriée des avant-trous.
Percez votre avant-trou.
3) Vissez trois vis inoxydables de #8 x 5/8”
(pas livrées) dans les trous de la crépine
pour l’installer. Ne serrez pas trop fort.
4) Après que la crépine est installée,
placez le corps de pompe au-dessus
de la crépine en vous assurant que les
tirettes latérales se verrouillent sur le
corps de pompe.
Pour les modèles avec refoulement de ¾”
fixez votre tuyau sur le Duraport. Utilisez
des brides pour tuyaux en acier inoxydable
pour maintenir le tuyau. Si vous installez un
clapet de anti-retour optionnel, assurez-vous
d’installer le clapet de anti-retour dans le
Duraport avant d’installer le tuyau.
Ultima Bilge - Pompe de Fond de cale
15
Traduction du manuel d'instruction d'origine
> Français

Pour les modèles de 1 1/8” fixez votre tuyau
sur le raccord fileté [1 1/8” ou 1 ¼”]. Utilisez
des brides pour tuyaux en acier inoxydable
pour maintenir le tuyau sur les raccords.
Si vous installez un clapet de anti-retour
optionnel, assurez-vous d’installer le clapet
de anti-retour avant d’installer le tuyau et
les raccords. Le clapet de anti-retour pour
le modèle [1 1/8” ou 1 ¼”] comprend une
rondelle en acier inoxydable et un battant.
Pour installer le clapet de anti-retour, mettez
la rondelle en acier inoxydable dans l’orifice
de refoulement de la pompe. Ensuite mettez
le clapet en Nitrile sur la rondelle. Puis
vissez le raccord sur l’orifice de refoulement
de la pompe. Serrez le raccord jusqu’à ce
qu’il soit à niveau avec le corps de pompe.
Pour le modèle ¾˝, installez le clapet anti-
retour de manière à ce que le pan conique
se trouve dans la direction du flux. Pour
installer le clapet anti-retour enlevez le joint
d’étanchéité dans le Duraport et
remplacez-le par le clapet anti-retour qui va
également faire office de joint. Conservez
l’ancien joint au cas où vous souhaiteriez ne
plus utiliser le clapet anti-retour plus tard.
Assurez-vous d’éviter des boucles ou des
coudes dans le tuyau. Soutenez le tuyau si
nécessaire. Il est important que le tuyau ait
une pente constante et il ne doit jamais
passer en dessous de l’orifice de
refoulement car ceci peut créer une poche
d’air. Pour une performance maximale,
utilisez un tuyau métallique à alésage lisse.
NOTE: Le clapet de anti-retour livré avec
votre pompe de fond de cale Ultima Bilge
est utilisé pour éviter le retour d’eau.
L’utilisation du clapet de anti-retour vous
demande d’être conscient de son
fonctionnement. Le matériel du clapet de
anti-retour est fabriqué en Nitrile, matériau
à n’utiliser que pour l’eau seulement. De
même, le clapet de anti-retour diminuera le
flux de la pompe. Si le flux est critère
critique dans l’application de la pompe, il est
recommandé de ne pas utiliser le clapet de
anti-retour. Egalement lors de l’hivernage de
votre bateau, enlevez le clapet de anti-retour
pour éviter la formation de glace et/ou une
dégradation du clapet de anti-retour.
Mettez les doigts sur les cercles pour
essayer
la pompe
Niveau,
parallèle
au fond
du bateau
Bloc de montage
Instructions de câblage:
Veuillez vous référer au schéma de câblage
ci-dessous. Utilisez des connecteurs
appropriés pour des fils de calibre 16. Les
raccordements doivent être exécutés avec
des bornes hydro résistantes permanentes.
Un bain d’isolant liquide doit être utilisé
pour recouvrir les bornes. L’installation des
bornes de raccordement doit se trouver
au-dessus du plus haut niveau d’eau. La
garantie devient caduque pour ce produit si
un quelconque cordon électrique est
dénudé sur plus de 3 pouces, si une
épissure de câble est submergée, en cas
de défaut de fusible de protection ou si la
pompe est installée de manière contraire aux
instructions ou avertissements.
Vous pouvez installer un sélecteur Panel
va-et-vient, ce qui permet à la pompe de
fonctionner aussi bien en mode manuel
qu’automatique. Assurez-vous de protéger
la pompe par un fusible. Le fusible doit être
installé entre la borne positive de la batterie
et le sélecteur Panel va-et-vient.
Assurez-vous d’utiliser le bon calibre de
fusible pour les différents modèles. Pour
vérifier le fonctionnement de la pompe,
mettez deux doigts sur les zones circulaires
en relief au dos de la pompe. Après un petit
délai [5 secondes], la pompe doit se mettre
en marche. Si vous enlevez votre doigt du
cercle supérieur, la pompe doit continuer à
fonctionner. Si vous enlevez les deux doigts,
la pompe doit s’arrêter.
16 Traduction du manuel d'instruction d'origine
> Français

Mettez les doigts sur les cercles pour
essayer
la pompe
Niveau,
parallèle
au fond
du bateau
Bloc de montage
Instructions de câblage:
Veuillez vous référer au schéma de câblage
ci-dessous. Utilisez des connecteurs
appropriés pour des fils de calibre 16. Les
raccordements doivent être exécutés avec
des bornes hydro résistantes permanentes.
Un bain d’isolant liquide doit être utilisé
pour recouvrir les bornes. L’installation des
bornes de raccordement doit se trouver
au-dessus du plus haut niveau d’eau. La
garantie devient caduque pour ce produit si
un quelconque cordon électrique est
dénudé sur plus de 3 pouces, si une
épissure de câble est submergée, en cas
de défaut de fusible de protection ou si la
pompe est installée de manière contraire aux
instructions ou avertissements.
Vous pouvez installer un sélecteur Panel
va-et-vient, ce qui permet à la pompe de
fonctionner aussi bien en mode manuel
qu’automatique. Assurez-vous de protéger
la pompe par un fusible. Le fusible doit être
installé entre la borne positive de la batterie
et le sélecteur Panel va-et-vient.
Assurez-vous d’utiliser le bon calibre de
fusible pour les différents modèles. Pour
vérifier le fonctionnement de la pompe,
mettez deux doigts sur les zones circulaires
en relief au dos de la pompe. Après un petit
délai [5 secondes], la pompe doit se mettre
en marche. Si vous enlevez votre doigt du
cercle supérieur, la pompe doit continuer à
fonctionner. Si vous enlevez les deux doigts,
la pompe doit s’arrêter.
POMPE
Noir au negatif(-)
Brun au positif(+)
(Fonctionnement
manuel prioritaire)
Brune/Blanc au
positif (+)
(Fonctionnement
automatique)
***Assurez-vous d’avoir au moins 1 pouce
[1 inch = 25MM] de distance entre les
capteurs de la pompe de fond de cale
Ultima Bilge et une quelconque paroi ou un
objet environnant. S’il n’y a pas assez de jeu,
les capteurs peuvent détecter l’objet et
laisser la pompe continuellement en
marche.***
Maintenance:
La pompe de fond de cale Ultima Bilge est
conçue pour être sans souci et sans
maintenance. Cependant, il faut prendre le
soin de s’assurer que la roue de la turbine est
libre de débris pour un fonctionnement
optimum de la pompe. Assurez-vous que
l’alimentation électrique est déconnectée
durant les travaux de maintenance de la
pompe. Pour accéder à la turbine, retirez la
pompe de la crépine en appuyant sur les
deux tirettes latérales situées sur le corps de
pompe et en levant la pompe de la crépine.
Pour nettoyer la turbine, tenez les ailettes du
capot de la turbine et faites tourner le capot
dans le sens des aiguilles d’une montre et
tirez directement vers vous. Enlevez tous les
débris accumulés et nettoyez la turbine.
Assurez-vous de nettoyer absolument tous
les débris qui se sont accumulés sur la
crépine également. Une fois que la turbine
est propre, replacez le capot de la turbine en
alignant les griffes avec les fentes et en
tournant le capot dans le sens contraire des
aiguilles d’une montre, tout en vous gardant
de serrer exagérément. Le capot doit être
tourné jusqu’à ce qu’il soit bloqué fermement.
Installez le corps de pompe sur la crépine en
vous assurant que les deux tirettes
s’accrochent au corps de pompe.
Verrouillez
le capot de
la turbine
en le pivotant
dans le sens
contraire des
aiguilles
d’une montre
Appuyer sur
les (2) tirettes
Information concernant la garantie
SPX FLOW Inc. 5885 11th Street Rockford,
IL 61109-3699 garanti au premier
acheteur que le produit n’a pas de défaut
aussi bien en ce qui concerne le matériel
que la construction, pour autant que
l’emballage n’a pas été ouvert0, ou que la
pompe n’a pas été endommagée autrement
pour une période de trois (3) ans à partir de
la date d’achat.
17
Traduction du manuel d'instruction d'origine
> Français

12V DC
Batterie
Panneau
d’interrupteur a
trois voies
Fusible
Manuel
Arret
Automatique
Circuit de
test
Brun/blanc
Brun POMPE
Noir
− +
Tableau de câblage
Si vous utilisez une interrupteur à trois voies, vous pouvez câbler votre pompe de manière
à la faire fonctionner manuellement ou automatiquement.
Comme montré dans le diagramme, raccordez le fil de terre noir (-) à la borne négative
de la batterie. Pour un fonctionnement manuel, raccordez le fil brun de la pompe sur
le panneau d’interrupteur. Pour un fonctionnement automatique, raccordez le fil brun
avec une ligne blanche au panneau d’interrupteur. Assurez-vous de placez un fusible
approprié sur la ligne venant de la borne positive de la batterie vers le panneau
d’interrupteur comme indiqué.
12V DC
Batterie
Circuit de
test
Brun/blanc
Brun,
pas utilisé, mais cacheté
PUMPE
Noir
− +
Tableau de câblage sans panneau d’interrupteur
18 Traduction du manuel d'instruction d'origine
> Français

Cuidado: Por favor, lea y siga todas las
instrucciones antes de instalar y usar este
producto.
Desconecte siempre las fuentes de
energía durante la instalación, el servicio o
el mantenimiento de este producto.
La Bomba de Desfonde Ultima Bilge ha
sido cuidadosamente diseñada para
evacuar agua estancada únicamente.
Estas bombas no se pretende que sirvan
para el control de daños. La capacidad de
la bomba de desfonde puede que no sea
suficiente para prevenir una inundación
por acumulación rápida de agua debido a
tormentas, tiempo severo y/o fugas
rápidas creadas por daños en el casco y/o
condiciones de navegación no seguras.
A Cerca de la Bomba de Desfonde
Ultima Bilge
La bomba de desfonde Ultima Bilge es
una bomba de desfonde muy moderna
que usa tecnología sensorial electrónica
avanzada para detectar la presencia de
agua en el área de desfonde de un barco
y consecuentemente para librarse de ese
agua. Está construida sobre la tecnología
probada “Ultima Switch” que usa campos
microeléctricos para detectar la presencia
de agua. La bomba de desfonde Ultima
Bilge es una bomba sumergible, sellada y
con un interruptor de flote electrónico que
le permite una instalación simple para el
usuario final.
Avisos:
Para evitar el daño personal o el daño a la
propiedad durante la instalación, servicio
y mantenimiento, asegúrese de
desconectar la fuente de energía.
Esta bomba fue diseñada para sacar agua
estancada solo y no debería usarse para
bombear productos derivados del
petróleo tales como la gasolina, el gasoil
o líquidos inflamables.
Asegúrese de usar el tamaño de fusible
apropiado recomendado por el modelo
de su bomba. Usar el fusible equivocado
puede provocar daños personales, daños
a la propiedad y riesgo de fuego.
Instalar la Bomba de Desfonde
Ultima Bilge:
Cuidado: Cuando esté instalando la
Bomba de Desfonde Ultima Bilge,
asegúrese de que la bomba está limpia de
obstáculos especialmente en el área del
detector. Si los detectors está
bloqueados, la bomba permanecerá
constantemente encendida.
1) Ponga un bloque de madera laminada
marina de ¾” de espesor como bloque
de montaje para la base de su bomba.
El bloque de montaje debería ser lo
suficientemente grande como para
cubrir el área de filtrado. Use un
pegamento a prueba de agua para
pegar el bloque de montaje al casco de
la embarcación. Asegúrese de que el
bloque de montaje está tan plano como
sea posible.
Coloque la bomba en el lugar más bajo
del desfonde. Asegúrese también de
que la boquilla de vaciado está
nivelada.
2) Quite la bomba del filtro presionando
las dos lengüetas laterales y sacando
el filtro del cuerpo de la bomba. Use
el filtro para marcar los agujeros de
montaje. Para evitar la perforación del
casco de la embarcación, configure su
taladro a la profundidad apropiada para
los agujeros piloto. Taladre su agujero
piloto.
3) Ponga tres tornillos de acero inoxidable
de #8 x 5/8” (no suministrados) en los
agujeros del filtro para montar el filtro.
No los apriete demasiado.
Ultima Bilge - Bomba de Desfonde
19
Traducción de instrucciones originales
> Español

4) Una vez que el filtro esté montado,
ponga el cuerpo de la bomba en el filtro
asegurándose de que las lengüetas
laterales se cierran en el cuerpo de a
bomba.
Para los modelos de descarga de ¾”
ponga su tubería flexible sobre el
Duraport. Use abrazaderas de acero
inoxidable para asegurar la tubería flexible.
Si se instala la válvula de control
opcional, asegúrese de instalar la válvula
en el puerto Duraport antes de instalar la
tubería flexible. Para los modelos de 1
1/8” ponga la tubería flexible sobre el
puerto engarzado [1 ⅛” o 1 ¼”] Use
abrazaderas de acero inoxidable para
asegurar la tubería flexible a los puertos.
Si se instala la válvula de control opcional,
asegúrese de instalar la válvula antes de
instalar la tubería flexible y los puertos. La
válvula de control para el modelo [1 ⅛”
o 1 ¼”] incluirá una arandela de acero
inoxidable y una charnela. Para instalar la
válvula de control, ponga la arandela de
acero inoxidable en el área de filtrado de
la bomba. A continuación coloque la
charnela Nitrile sobre la arandela.
Después engarce el puerto en la
descarga de la bomba. Apriete el puerto
hasta que el puerto llegue al fondo del
cuerpo de la bomba. Para el modelo ¾˝,
instale la válvula de control de manera
que el extremo afilado esté situado hacia
la dirección del flujo. Para instalar la
válvula de control, retire la junta en
Duraport y reemplácela por la válvula de
control, que tiene la misma función que la
junta. Guarde la junta antigua en caso de
que decida no utilizar la válvula de control
en un futuro Asegúrese de que evita lazos
o dobleces en la tubería flexible. Tubería
flexible de soporte si es necesaria. Es
importante que la tubería flexible esté
hacia arriba siempre y que no se le
permita bajar más debajo de la salida del
puerto ya que esto causaría una situación
de burbuja de aire. Para un rendimiento
máximo use una tubería flexible reforzada
con una pared interior suave.
NOTA: La válvula de control suministrada
con su bomba de desfonde Ultima Bilge
se usa para evitar que el agua fluya hacia
atrás. La utilización de la válvula de control
requiere que usted sea consciente de su
funcionabilidad. El material de la válvula de
control está hecho de Nitrilo que solo se
usa para aplicaciones de agua. La válvula
de control también reducirá el flujo de la
bomba. El flujo es muy importante para la
aplicación de la bomba y se recomienda
que no se use la válvula de control.
También, cuando esté preparando su
embarcación para el invierno, quite la
válvula de control para evitar que se forme
hielo y/o la degradación de la válvula de
control.
Ponga los dedos en los círulos para
probar
la bomba Nivélelo
paralelo a la
parte inferior
de la
embarcación
Bloque de montaje
Instrucciones para la instalación eléctrica:
Refiérase al diagrama de cableado de abajo.
Use los conectores de tamaño apropiado
para un cable de calibre 16. Los conectores
eléctricos deberían ser resistentes al agua
en las terminales permanentes. Se debería
usar una cinta líquida eléctrica para forrar
las terminales. Los soportes de las
conexiones deberían estar por encima del
máximo nivel de agua. La garantía será nula
en este producto si se corta cualquier cable
electrónico más de 3 pulgadas/7.62 cm, si
los empalmes eléctricos se sumergen o si
no se usa correctamente o si la bomba se
instala sin seguir las instrucciones.
Puede instalar un panel de interruptores de
tres vías que permitirá a la bomba funcionar
en modo manual o automático.
20 Traducción de instrucciones originales
> Español
