SSS Siedle Siedle Classic User manual

1 2 3
4 5 6
7 8 9
F 0 C
CCOM 611-02
Siedle Classic Produktinformation
Codeschloss
Product information
Code lock
Information produit
Serrure codée
Opuscolo informativo
sulprodotto
Serratura a codice
Productinformatie
Codeslot
Produktinformation
Kodelåsmodul
Produktinformation
Kodlås
Información de producto
Cerradura codicada
Informacja o produkcie
Zamek kodowany
Информация о продуктах
Кодовый замок

2
1
L1
N
Db
Da
cv
bv
Db
Da
cv
bv
c
b
W2
W1
W0
c
b
L1
N
E1
E2
Tö ext.
123
456
789
F0 C
CCOM 611-… TR 602-…/
TR603-…
Vario-Bus /
Vario bus
230 V AC
TR 602-…/
TR603-…
230 V AC
EC 602-…
Relais 1 / Relay 1
Tö 12 V AC
min. 20 Ohm
2
Deutsch
Anwendung
Codeschloss als Eingabeeinheit zur
Zutrittskontrolle und zum Absetzen
von Türrufen.
Abhängig vom Funktionsumfang der
Zutrittskontrolle und vom Sprech-
system werden für Verwaltung und
Steuerfunktionen weitere Geräte
benötigt.
• LED als Statusanzeige, nur bei
Vario (externer potentialfreier
Kontakt)
• Tö-Taste zur direkten Türöffnung
über den EC602-…
• Steuerfunktionen (z. B. Rolltor)
Elektrische Spannung
Einbau, Montage und Service-
arbeiten elektrischer Geräte dürfen
ausschließlich durch eine Elektro-
Fachkraft erfolgen.
Reichweite
Das im gesamten Vario-Bus verlegte
Leitungsnetz darf 2000m nicht
überschreiten. Der Schleifenwider-
stand (Hin- und Rückleitung
zwischen Funktionseinheit und
Steuereinheit) darf 20Ohm nicht
überschreiten. Bei 0,8mm Ader
durchmesser ergibt das eine Reich-
weite von ca.260m.
Die Spannungsversorgung der
Vario-Bus-Komponenten erfolgt
über einen separaten Transformator
TR602…/TR603…
Es muss sichergestellt sein, dass die
Versorgungsspannung bei maximaler
Stromaufnahme an jedem Gerät zu
keiner Zeit 9VAC unterschreitet.

3
sind im Systemhandbuch zum
Türkommunikationssystem zu
nden, das dem Netzgerät bzw.
Server beiliegt.
Bei dem Codeschloss handelt es sich
um eine Oberäche, die in
Abhängigkeit von der Benutzer-
frequenz Gebrauchsspuren zeigt.
Dies führt dazu, dass sich häug
benutzte Zahlen optisch von weniger
häug benutzten Zahlen abheben.
Wir empfehlen daher, den Code in
regelmäßigen Abständen zu ändern.
Bitte benutzen Sie andere Zahlen.
Service
Die Funktionseinheit kann bei Bedarf
komplett ausgetauscht werden.
Weitere Informationen zum
Modulwechsel sind in der Classic-
Türstation Montageanleitung
beschrieben.
Tec hnische Daten
Betriebsspannung: 12VAC
Betriebsstrom: max.140mA
Schutzart: IP54
Umgebungstemperatur:
–20°Cbis+55°C
Abmessungen (mm) BxHxT:
99x99x27
Klemmenbelegung
bv, cv Versorgungsspannung
12VAC
Da, Db Vario-Bus
1, 6 Triggerung
Türlautsprecher
E1, E2 Anschluss externe
Türöffnertaste
b, c zur zusätzlichen
Spannungsversorgung
bei großer Anzahl
beleuchteter Ruftasten
Montage und Installation
1 Adresseinstellung
Wenn in einem System mehrere
Eingabe/Leseeinheiten desselben
Typs (z.B. mehrere COM611…
und/oder ST10…) verwendet
werden, muss an jeder der Eingabe/
Leseeinheiten eine andere Adresse
eingestellt sein.
• Klappe auf der Rückseite mit Hilfe
eines Schraubendrehers öffnen.
• Adresse am Drehschalter ein-
stellen.
Die Adressen „0“ und „9“ sind nicht
zulässig!
2 Anschlussplan Zutrittskontrolle mit
EC602-…
Die Anschlusspläne für die Nutzung
des Codeschlosses für Türrufe
Bedienung
Jede Tastenbetätigung wird mit
einem Signalton, Fehleingaben
werden mit einem Mehrfach-
Signalton quittiert.
Rufen per Code
Rufnummern 1–8 stellig möglich
(1–99999999). Gewünschte
Rufnummer eingeben und Taste mit
Glockensymbol drücken.
Beispiel:
Krause
Schmitt
Steuerfunktionen auslösen:
Code 1–8 stellig möglich
(1–99999999).
Codenummer eingeben,
F-Taste drücken.
Löschtaste „C“
Eingaben können jederzeit mit der
C-Taste gelöscht werden.
Türöffnerfunktion über die
Schlüsseltaste
Falls gewünscht, kann z.B. zu
bestimmten Zeiten, durch Drücken
der Schlüsseltaste die Tür direkt,
ohne Code-Eingabe geöffnet
werden.
Diese Funktion kann nur zusammen
mit einem Eingangs-Controller
EC602… genutzt werden.
System Zusatzgerät Funktion
- EC 602-… Steuerfunktionen/Zutrittskontrolle
- SC 600-… Steuerfunktionen/Zutrittskontrolle
1+nTechnik RC 602-… Direktruf der Innenstationen
In-Home-Bus BIM 650… Direktruf der Innenstationen
Multi TLC 640… Direktruf der Innenstationen/
Steuerfunktionen/Zutrittskontrolle
Access - Direktruf der Innenstationen
Programmierung
Die Programmierung des
CCOM611… erfolgt über das
entsprechende Zusatzgerät.
Die Vorgehensweise ist in der ent-
sprechenden Programmieranleitung
beschrieben.

4
English
found in the system manual for the
door communication system, which
is supplied with the line rectier/
server.
The code lock has a surface which
can show signs of use depending on
the user frequency. This results in
frequently used numbers standing
out optically from less frequently
used numbers. We therefore recom-
mend changing the code at regular
intervals. Please use different num-
bers.
Servicing
The functional unit can be com-
pletely exchanged if required.
More detailed information on
module changing is provided in
the Classic door station installation
instructions.
Specications
Operating voltage: 12VAC
Operating current: max.140mA
Protection system: IP54
Ambient temperature:
–20°Cto+55°C
Dimensions (mm) WxHxD:
99x99x27
Application
Code lock as input unit for access
control and for making door calls.
Depending on the functional scope
of the access control and the
intercom system, further devices are
required for management and con-
trol functions.
• LED as status indicator, only for
Vario (external potential-free con-
tact)
• Door release button for direct door
release via the EC602…
• Control functions (e.g. roller shut-
ters)
Electrical voltage
Mounting, installation and servicing
work on electrical devices may only
be performed by a suitably qualied
electrician.
Range
The conductor network laid
throughout the entire Vario bus
must not exceed 2000m. The loop
resistance (forward and return line
between the functional unit and
the control unit) must not exceed
20Ohm. A core diameter of 0.8mm
results in a range of appr. 260m.
The power supply to the Vario
Bus components is provided by a
separate transformer TR602…/
TR603…
Steps must be taken to ensure that
the supply voltage never exceeds
9VAC at any device with maximum
current consumption.
Terminal assignment
bv, cv Power supply 12VAC
Da, Db Vario bus
1, 6 Triggering Door loud-
speaker
E1, E2 Connection of an
external door release
button
b, c for additional power
supply if there are a
large number of illumi-
nated call buttons
Mounting and installation
1 Address setting
If several input/read units of the
same type (e.g. several COM611…
and/or ST10…) are used in a
system, a different address must be
set on each of the input/read units.
• Open the ap on the back with
the aid of a screwdriver.
• Set the address on the rotary
switch.
Addresses “0” and “9” are not
permitted!
2 Terminal diagram access control
with EC602-…
The wiring diagrams for the use of
the code lock for door calls can be
System Auxiliary device Function
- EC 602-… Control functions/Access control
- SC 600-… Control functions/Access control
1+n technology RC 602-… Direct call of the indoor stations
In-Home bus BIM 650… Direct call of the indoor stations
Multi TLC 640… Direct call of the indoor stations/
Control functions/Access control
Access - Direct call of the indoor stations
Programming
The CCOM 611… is programmed
via the corresponding auxiliary
device.
The procedure is described in the
corresponding programming instruc-
tions.

5
Operation
Every button actuation is acknowl-
edged by a signal tone, incorrect
inputs are signalled by a multiple
tone.
Call via code
1–8-digit call numbers are possible
(1–99999999). Enter the required
call number and press the button
with the bellsymbol.

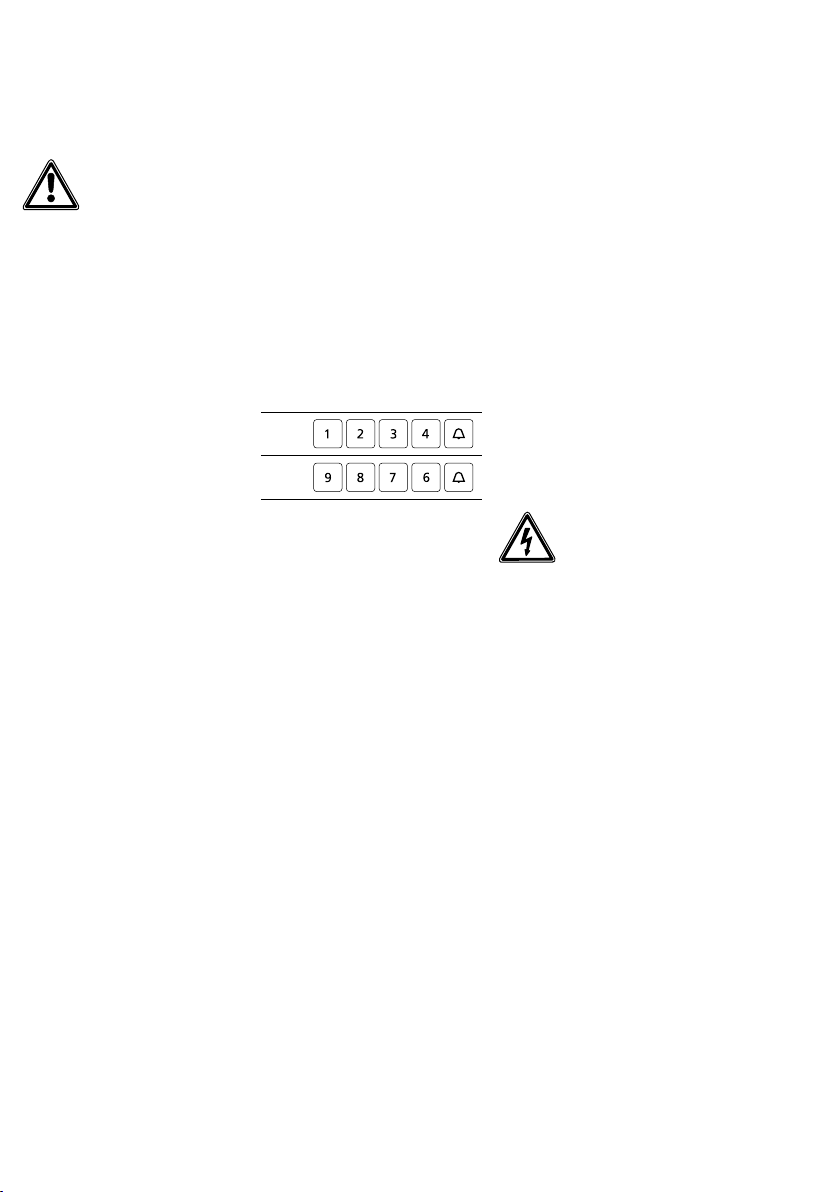

Example:
Krause
Schmitt
Initiate control functions:
1–8-digit code possible
(1–99999999).
Enter the code,
press the Fbutton.
Cancel button “C”
Entries can be cancelled at any time
using the C button.
Door release function using
thekey button
If required it is possible, for example
at certain times of day, for the door
to be opened directly by pressing the
key button without entering a code.
This function can only be used
together with an EC602… easikey
controller.
Français
Application
Serrure codée comme unité de saisie
pour le contrôle d’accès et pour
passer des appels de porte.
En fonction de l’étendue fonction-
nelle du contrôle d’accès et du
système d’interphone, des dispositifs
supplémentaires sont nécessaires
pour les fonctions d’administration
et de commande.
• LED en tant qu’afchage d’état,
uniquement pour Vario (contact sec
externe)
• Touche gâche pour ouvrir directe-
ment la porte via le EC602…
• Fonctions de commande (par ex.
portail roulant)
Tension électrique
L’installation, le montage et l’entre-
tien d’appareils électriques ne
doivent être réalisés que par un
spécialiste en électricité.
Portée
Le réseau posé dans l’ensemble
du bus Vario ne doit pas dépasser
2000m. La résistance de boucle
(ligne aller et ligne retour entre unité
fonctionnelle et unité de commande)
ne doit pas dépasser 20ohms.
Dans le cas d’un diamètre de l de
0,8mm, on obtient une portée d’en-
viron 260m. L’alimentation en ten-
sion des composants du bus Vario
s’effectue par l’intermédiaire d’un
transformateur séparé TR602…/
TR603…
Il convient de veiller à ce que, à
l’intensité absorbée maximum, la
tension d’alimentation sur chaque
appareil ne soit à aucun moment
inférieure à 9VAC.
Implantation des bornes
bv, cv Tension d’alimentation
12VAC
Da, Db Bus Vario
1, 6 Déclenchement Platines
de rue
E1, E2 Raccordement touche
gâche externe
b, c pour une alimentation
électrique supplémen-
taire en cas de nom-
breuses touches d’appel
éclairées
Montage et installation
1 Réglage de l’adresse
Si plusieurs unités de saisie/de
lecture du même type (par ex. plu-
sieurs COM611… et/ou ST10…)
sont utilisées dans un système, une
adresse différente doit être dénie
sur chacune des unités de saisie/de
lecture.
• Ouvrir le volet se trouvant sur la
face arrière, à l’aide d’un tournevis.
• Régler l’adresse sur le commuta-
teur rotatif.
Les adresses “0” et “9” ne sont pas
autorisées!
2 Schéma de raccordement pour le
contrôle d’accès acev EC602-…
Les schémas de connexion pour l’uti-
lisation de la serrure codée pour les
appels de porte se trouvent dans le
manuel système pour la communica-
tion de porte, qui est fourni avec le
bloc d’alimentation ou le serveur.
La serrure codée est une interface
qui indique les traces d’utilisation en
fonction de la fréquence d’utilisa-
tion. Ceci a pour conséquence le fait
que les chiffres fréquemment utilisés
se démarquent optiquement des
chiffres qui le sont moins souvent.
Nous conseillons par conséquent de
modier le code à intervalles régu-
liers. Veuillez utiliser d’autres
chiffres.

6
Service
En cas de besoin, l’unité fonction-
nelle peut être entièrement rem-
placée.
D’autres informations concernant
le changement de module gurent
dans la notice de montage de la pla-
tine de rue Classic.
Caractéristiques techniques
Tension d’entrée : 12VAC
Courant de service : max.140mA
Indice de protection : IP54
Température ambiante :
–20°Cà+55°C
Dimensions (mm) lxHxP :
99x99x27
Commande
Chaque appui sur les touches est
acquitté par un signal sonore et les
saisies erronées sont acquittées par
un signal sonore multiple.
Appel par code
Les numéros d’appel peuvent
être composés de 1 à 8 chiffres
(1–99999999). Composez le
numéro d’appel désiré et appuyez
sur la touche avec le symbole cloche.
Exemple :
Krause
Schmitt
Déclencher lesfonctions de
commande:
Code entre 1 à 8 chiffres
(1–99999999)
Entrez le code,
appuyez sur la toucheF.
Touche d’effaçage “C“
Les entrées peuvent être effacées à
tout moment par la touche C.
Commande gâche moyennant
la touche clé
Si vous le souhaitez, vous pouvez
ouvrir directement la porte, par
exemple à des heures déterminées,
simplement par pression de la
touche clé, sans entrer un code.
Cette fonction ne peut être utilisée
qu’avec un contrôleur d’entrée
EC602-…
Système Appareil supplé-
mentaire
Fonction
- EC 602-… Fonctions de commande/Contrôle
d’accès
- SC 600-… Fonctions de commande/Contrôle
d’accès
Technique 1+n RC 602-… Appel direct des platines intérieures
Bus In-Home BIM 650… Appel direct des platines intérieures
Multi TLC 640… Appel direct des platines intérieures/
Fonctions de commande/Contrôle
d’accès
Access - Appel direct des platines intérieures
Programmation
La programmation du CCOM 611…
s‘effectue via l‘appareil supplémen-
taire correspondant.
La procédure est décrite dans la
notice de programmation corres-
pondante.

7
Italiano
• Impostare l’indirizzo sul selettore.
Gli indirizzi “0” e “9” non sono
ammessi!
2 Schema di collegamento per il
controllo d’accesso con EC602-…
Gli schemi di collegamento per l’uso
della serratura a codice per chiamate
dal posto esterno sono riportati nel
manuale del sistema citofonico, in
dotazione con l’alimentatore o il
server.
La serratura a codice è una supercie
d’interfaccia che mostra i segni
d’uso in base alla frequenza di uti-
lizzo. Tale caratteristica ha come
conseguenza il fatto che i numeri
utilizzati più spesso risaltino visiva-
mente rispetto a quelli meno utiliz-
zati. Consigliamo per questo motivo
di modicare regolarmente il codice.
Si prega di utilizzare in tal caso altri
numeri.
Assistenza
Se necessario, l’unità funzionale può
essere completamente sostituita.
Per ulteriori informazioni sulla sosti-
tuzione del modulo si rimanda alle
istruzioni di montaggio del posto
esterno Classic.
Impiego
Serratura a codice come unità di
inserimento per il controllo d’accesso
e per l’invio di chiamate dal posto
esterno.
In funzione dello spettro di funzioni
del controllo d’accesso e del sistema
citofonico possono essere necessari
ulteriori apparecchi per la gestione e
le funzioni di comando.
• LED come indicatore di stato, solo
per Vario (contatto a potenziale zero
esterno)
• Tasto Tö per apertura diretta della
porta tramite EC602…
• Funzioni di comando (ad es. por-
tone avvolgibile)
Tensione elettrica
Gli interventi di installazione, mon-
taggio e assistenza agli apparecchi
elettrici devono essere eseguiti esclu-
sivamente da elettricisti specializzati.
Raggio d’azione
La rete di linee complessivamente
posata nel Vario-Bus non deve supe-
rare i 2000m. La resistenza del dop-
pino (cavo di andata e ritorno fra l’u-
nità funzionale e l’unità di comando)
non deve superare 20Ohm. Con un
diametro dei li di 0,8mm si ottiene
un raggio d’azione di circa260m.
L’alimentazione di tensione dei com-
ponenti Vario Bus è assicurata da un
trasformatore TR602…/TR603…
separato.
Occorre garantire che, in presenza
di una corrente assorbita massima,
la tensione di alimentazione su ogni
apparecchio non sia mai inferiore a
9VAC.
Assegnazione dei morsetti
bv, cv Tensione di alimenta-
zione 12VAC
Da, Db Vario-Bus
1, 6 Intervento porter
E1, E2 Collegamento di un
tasto apriporta esterno
b, c per l’alimentazione di
tensione supplementare
in caso di molti tasti di
chiamata illuminati
Montaggio e installazione
1 Impostazione dell’indirizzo
Se si utilizzano più unità di inseri-
mento/lettura dello stesso tipo (ad
es. più COM611… e/o ST10…)
nello stesso sistema, è necessario
impostare un diverso indirizzo su
ciascuna delle unità di inserimento/
lettura.
• Aprire lo sportello sul retro utiliz-
zando un cacciavite.
Sistema Apparecchio
aggiuntivo
Funzione
- EC 602-… Funzioni di comando/Controllo
d‘accesso
- SC 600-… Funzioni di comando/Controllo
d‘accesso
Sistema 1+n RC 602-… Chiamata diretta dei posti interni
In-Home-Bus BIM 650… Chiamata diretta dei posti interni
Multi TLC 640… Chiamata diretta dei posti interni/
Funzioni di comando/Controllo
d‘accesso
Access - Chiamata diretta dei posti interni
Programmazione
La programmazione del
CCOM 611-… avviene tramite il cor-
rispondente apparecchio aggiuntivo.
La procedura è descritta nelle cor-
rispondenti istruzioni di program-
mazione.

8
Dati tecnici
Tensione d’esercizio: 12VAC
Corrente d’esercizio: max.140mA
Tipo di protezione: IP54
Temperatura ambiente:
da–20°Ca+55°C
Dimensioni (mm) Larg.xAlt.xProf.:
99x99x27
Funzionamento
Ad ogni digitazione di un tasto viene
emesso un segnale acustico; even-
tuali digitazioni errate vengono indi-
cate da un segnale acustico ripetuto.
Chiamata tramite codice
Sono possibili numeri di chiamata
da 1 a 8 posizioni (1–99999999).
Immettere il numero di chiamata
voluto e premere il tasto con il sim-
bolo del campanello.
Esempio:
Krause
Schmitt
Azionare funzioni di comando:
Èpossibile un codice da 1 a 8 posi-
zioni (1–99999999).
Immettere il numero di codice,
premere il tasto funzione.
Tasto Cancella “C“
Le immissioni possono essere cancel-
late in qualsiasi momento tramite il
tasto Cancella.
Funzione apriporta tramite il
tasto chiave
In casi di necessità, ad esempio
durante degli orari predeniti, è
possibile aprire la porta direttamente
senza dover immettere un codice.
Questa funzione può essere uti-
lizzata solo con un controller d’in-
gresso EC602-…
Nederlands
Toepassing
Codeslot als invoereenheid voor toe-
gangscontrole en voor het plaatsen
van deuroproepen.
Afhankelk van de functie-omvang
van de toegangscontrole en van het
spraaksysteem worden voor beheer
en stuurfuncties additionele appa-
raten benodigd.
• LED als statusweergave, alleen b
Vario (extern potentiaalvr contact)
• DOtoets voor de directe deurope-
ning via de EC602…
• Stuurfuncties (bv. poort)
Elektrische spanning
Inbouw, montage en onderhouds-
werkzaamheden aan elektrische
apparaten mogen uitsluitend door
een elektro-vakman worden uitge-
voerd.
Reikwdte
Het in de totale Vario-Bus aange-
legde leidingnet mag 2000m niet
overschrden. De sleepweerstand
(heen- en terugleiding tussen
functie-eenheid en stuureenheid)
mag 20Ohm niet overschrden. B
0,8mm aderdoorsnede geeft dat
een reikwdte van ca. 260m. De
spanningsverzorging van de Vario
bus componenten geschiedt via een
aparte transformator TR602…/
TR603…
Het moet zn veilig gesteld, dat
de verzorgingsspanning b een
maximaal stroomverbruik op ieder
apparaat op geen moment 9VAC
onderschrdt.
Klemmenindeling
bv, cv Verzorgingsspanning
12VAC
Da, Db Vario-Bus
1, 6 Triggering
Deurluidspreker
E1, E2 Aansluiting externe
deuropenertoets
b, c voor additionele span-
ningsverzorging b een
groot aantal verlichte
oproeptoetsen
Montage en installatie
1 Adresinstelling
Wanneer in een systeem meerdere
invoer/leeseenheden van hetzelfde
type (bv. meerdere COM611…
en/of ST10…) gebruikt worden,
dient op ieder van de invoer-/lees-
eenheden een ander adres te zn
ingesteld.
• Klep op de achterzde met behulp
van een schroevendraaier openen.
• Adres op de draaischakelaar
instellen.
De adressen „0” en „9” zn niet
toegestaan!
2 Aansluitschema vor toegangs-
controle met EC602-…
De aansluitschema´s voor het
gebruik van het codeslot voor
deuroproepen zn te vinden in het
systeemhandboek b het deurcom-
municatiesysteem, dat b de netvoe-
ding resp. server is meegeleverd.
B het codeslot gaat het om een
oppervlak, die afhankelk van de
gebruikersfrequentie gebruikssporen
vertoont. Dit leidt er toe, dat vaak
gebruikte cfers optisch te onder-
scheiden zn van minder vaak
gebruikte cfers. W adviseren
daarom, om de code op regelmatige
tussenpozen te wzigen. Gebruikt u
a.u.b. andere cfers.

9
Service
De functie-eenheid kan indien
gewenst volledig worden omgewis-
seld.
Verdere informatie over de modu-
lewisseling zn beschreven in de
Classic deurstation montagehand-
leiding.
Technische gegevens
Gebruiksspanning: 12VAC
Gebruiksstroom: max.140mA
Beschermingsklasse: IP54
Omgevingstemperatuur:
–20°Ctot+55°C
Afmetingen (mm) BxHxD:
99x99x27
Bediening
Iedere toetsendruk wordt door een
signaaltoon, foute invoeren worden
met een meerklanks signaaltoon
bevestigd.
Bellen via een code
Oproepnummer mogelk met max.
1–8 posities (1–99999999). Voer
het gewenste oproepnummer in en
druk de toets in waarop het klokjes-
symbool staat afgebeeld.
Voorbeeld:
Krause
Schmitt
Stuurfuncties in werking stellen:
Code mogelk van 1–8 posities
(1–99999999)
Code-nummer invoeren,
F-toets indrukken.
Wistoets „C”
De ingevoerde gegevens kunnen op
elk gewenst moment met de C-toet
sworden gewist.
Deuropenerfunctie met behulp
van de sleuteltoets
Indien gewenst kan men de deur -
bv. op bepaalde tdstippen  direct
en zonder een code in te voeren
openen door de sleuteltoets in te
drukken.
Deze functie kan alleen samen met
een ingangscontroller EC602…
worden gebruikt.
Systeem Additioneel
apparaat
Functie
- EC 602-… Stuurfuncties/Toegangscontrole
- SC 600-… Stuurfuncties/Toegangscontrole
1+n techniek RC 602-… Directe oproep van de binnensta-
tions
In-Home-Bus BIM 650… Directe oproep van de binnensta-
tions
Multi TLC 640… Directe oproep van de binnensta-
tions/Stuurfuncties/Toegangscontrole
Access - Directe oproep van de binnensta-
tions
Programmering
De programmering van de
CCOM 611… geschiedt via het
betreffende additionele apparaat.
De procedure wordt in de betref-
fende programmeerhandleiding
beschreven.

10
Dansk
2 Tilslutningsdiagram adgangs-
kontrol med EC602-…
Forbindelsesdiagrammerne for brug
af kodelåsen til dørkald ndes i
systemmanualen til dørkommunika-
tionssystemet, der er vedlagt strøm-
forsyningen/serveren.
Ved kodelåsen er der tale om en
overade, der viser brugsspor
afhængigt af brugerfrekvensen.
Dette fører til, at hyppigt anvendte
tal fremhæves i forhold til ikke så
hyppigt anvendte tal. Vi anbefaler
derfor, at koden ændres med regel-
mæssige mellemrum. Brug andre tal.
Service
Funktionsenheden kan om nødven-
digt udskiftes komplet.
Mere information om modulskift
ndes i montagevejledningen til
Classic-dørstationen.
Tekniske data
Driftsspænding: 12VAC
Driftsstrøm: maks.140mA
Kapslingsklasse: IP54
Omgivelsestemperatur:
–20°Ctil+55°C
Mål (mm) bxhxd: 99x99x27
Anvendelse
Kodelås som inputenhed til
adgangskontrol og til generering af
dørkald.
Alt efter adgangskontrollens funk-
tionsomfang og samtaleanlægget
kræves yderligere enheder til admini-
stration og styrefunktioner.
• LED som statusvisning, kun ved
Vario (ekstern potentialfri kontakt)
• Døråbnertast til direkte døråbning
via indgangscontroller602…
• Styrefunktioner (f.eks. rulleport)
Elektrisk spænding
Indbygning og montering af samt
servicearbejde på elektrisk materiel
må kun foretages af en aut. elinstal-
latør.
Rækkevidde
Ledningsnettet trukket i hele
Vario-bus må ikke overskride
2000m. Sløjfemodstanden (frem-
førings- og returledning mellem
funktionsenhed og styreenhed)
må ikke overskride 20ohm. Ved
en lederdiameter på 0,8mm giver
det en rækkevidde på ca.260m.
Vario-bus-komponenternes spæn-
dingsforsyning kommer i stand via
en separat transformator TR602…/
TR603…
Det skal sikres, at forsyningsspæn-
dingen ved maksimalt strømforbrug
på intet tidspunkt når under 9VAC
på nogen af enhederne.
Klemmekonguration
bv, cv Forsyningsspænding
12VAC
Da, Db Vario-bus
1, 6 Trigging Dørhøjttaler
E1, E2 Tilslutning ekstern dør-
åbnertast
b, c Til supplerende spæn-
dingsforsyning ved
et stort antal oplyste
opkaldstaster
Montage og installation
1 Adresseindstilling
Hvis der anvendes ere input/
læseenheder af samme type (f.eks.
ere COM611… og/eller ST10…)
i et system, skal hver enkel input/
læseenhed have indstillet sin egen
adresse.
• Klappen på bagsiden åbnes ved
hjælp af en skruetrækker.
• Indstil adresse på drejekontakten.
Adresserne ”0” og ”9” er ikke til-
ladte!
System Suppleringsenhed Funktion
- EC 602-… Styrefunktioner/Adgangskontrol
- SC 600-… Styrefunktioner/Adgangskontrol
1+nteknik RC 602-… Direkte opkald for svartelefonerne
In-Home-bus BIM 650… Direkte opkald for svartelefonerne
Multi TLC 640… Direkte opkald for svartelefonerne/
Styrefunktioner/Adgangskontrol
Access - Direkte opkald for svartelefonerne
Programmering
Programmeringen af CCOM 611-…
sker via den pågældende supple-
ringsenhed.
Fremgangsmåden er beskrevet i den
tilhørende programmeringsvejled-
ning.
