Stahl 8102 Series User manual

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.r-stahl.com
DE

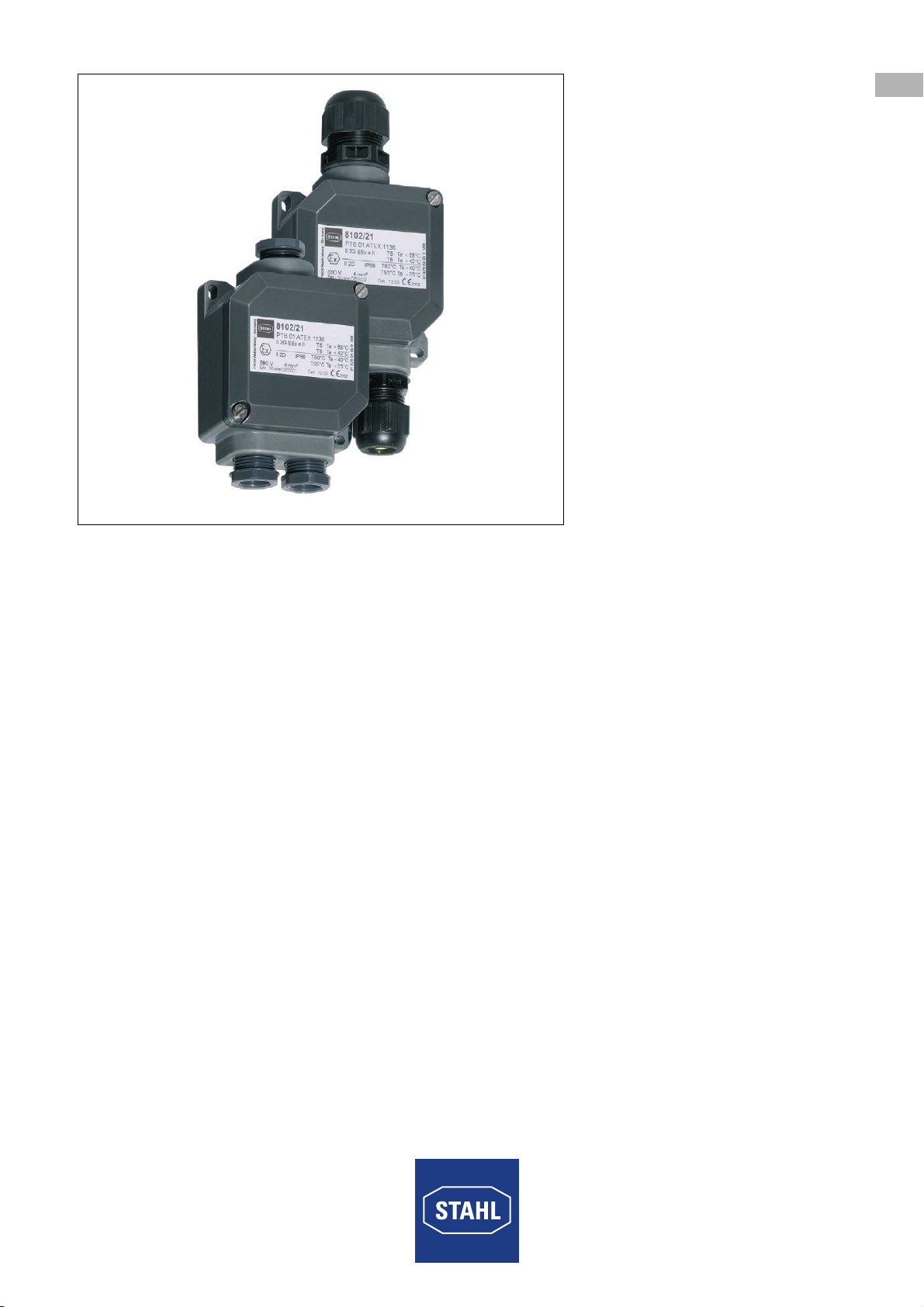

Abzweigdosen
Reihe 8102

2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Sichere Verwendung ...........................................................................................6
3.4 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................7
4.1 Funktion ..............................................................................................................7
5 Technische Daten ...............................................................................................8
6 Transport und Lagerung ...................................................................................10
7 Montage und Installation ...................................................................................10
7.1 Maßangaben / Befestigungsmaße ....................................................................11

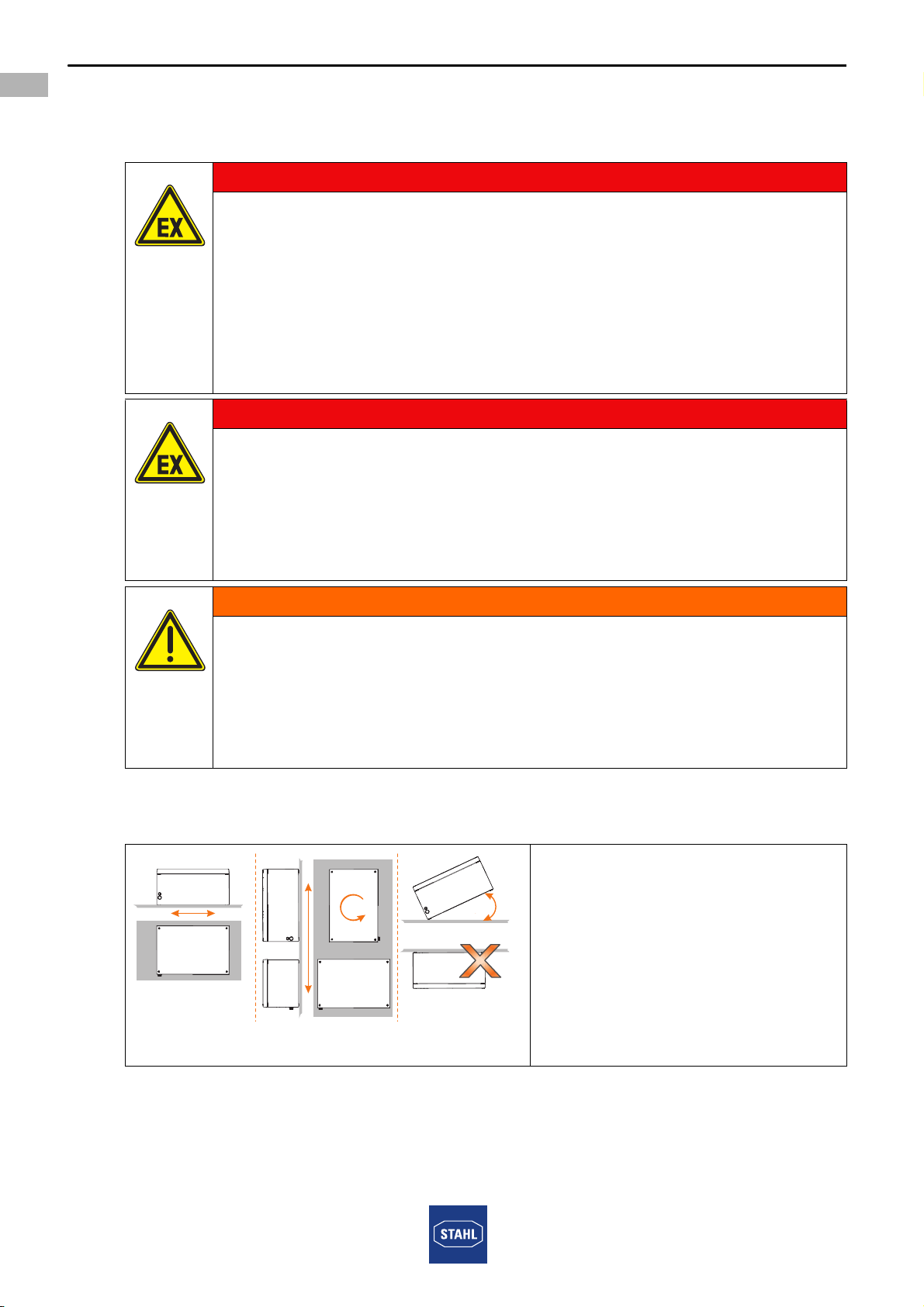

7.2 Montage / Demontage, Gebrauchslage ............................................................12
7.3 Installation .........................................................................................................13
8 Inbetriebnahme .................................................................................................14
9 Instandhaltung, Wartung, Reparatur .................................................................15
9.1 Instandhaltung ..................................................................................................15
9.2 Wartung ............................................................................................................15
9.3 Reparatur ..........................................................................................................15
9.4 Rücksendung ....................................................................................................16
10 Reinigung ..........................................................................................................16
11 Entsorgung ........................................................................................................16
12 Zubehör und Ersatzteile ...................................................................................16

132999 / 8102604300
2018-10-18·BA00·III·de·06
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.r-stahl.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 132999 / 8102604300
Publikationsnummer: 2018-10-18·BA00·III·de·06
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Dokumente in weiteren Sprachen, siehe www.r-stahl.com.
1.4 Konformität zu Normen und Bestimmungen
Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com.
Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
https://r-stahl.com/de/global/produkte/support/downloads/.

Erläuterung der Symbole
4132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

132999 / 8102604300
2018-10-18·BA00·III·de·06
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Projektierung
• Montage/Demontage des Geräts
• (Elektrische) Installation
• Inbetriebnahme
• Instandhaltung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
• IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
• IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
• IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Sicherheitshinweise
6132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
3.3 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Sicherstellen, dass das Gerät unbeschädigt ist.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Montage und Installation nur durch qualifizierte und autorisierte Personen
(siehe Kapitel "Qualifikation des Personals") durchführen lassen.
• Gerät nur in Bereichen installieren, für die es aufgrund seiner Kennzeichnung geeignet
ist.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
Inbetriebnahme, Wartung, Reparatur
• Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen
(siehe Kapitel "Qualifikation des Personals") durchführen lassen.
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind.
3.4 Umbauten und Änderungen
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.

132999 / 8102604300
2018-10-18·BA00·III·de·06
Funktion und Geräteaufbau
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Die Abzweigdosen der Reihe 8102 werden für das Fortleiten und Verteilen elektrischer
Energie verwendet.
Sie sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22
zertifiziert. Bei Umgebungstemperaturen ( -40 °C müssen entweder spezielle "für tiefe
Temperaturen geeignete Leitungseinführungen" verwendet werden oder das Gerät muss
so errichtet werden, dass die Leitungseinführungen mechanisch geschützt sind.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

Technische Daten
8132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
5 Technische Daten
Explosionsschutz
Global (IECEx)
Gas und Staub IECEx PTB 15.0010
Ex eb ia/ib IIC T6, T5 Gb
Ex tb IIIC T80°C, T90°C Db
Europa (ATEX)
Gas und Staub PTB 01 ATEX 1136
E II 2 G Ex eb ia/ib IIC T6, T5 Gb
E II 2 D Ex tb IIIC T80°C, T90°C Db
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, EAC (TR)
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung
690 V
Bemessungs-
betriebsstrom
max. 25 A
Umgebungsbedingungen
Umgebungs-
temperatur
Ex e Ausführung mit Halbverschraubungen:
-50 ... +55 °C T6/T80 °C; -50 ... +70 °C T5/T90 °C
Ex i Ausführung mit Halbverschraubungen:
-50 ... +70 °C T6
Ex e Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +40 °C T6/T80 °C; -40 ... +70 °C T5/T90 °C
Ex i Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +70 °C T6
Maximale Strombelastung (Bemessungswert) in Abhängigkeit des
Leiterquerschnittes und der Umgebungstemperatur.
Angaben für die Temperaturklasse T6 (T5).
Bei T5: Leitungen müssen für einen Temperaturbereich bis +90 °C geeignet
sein.
Minimaler
Leiter-
querschnitt
Umgebungs-
temperatur
-50 ... +40 °C
Umgebungs-
temperatur
-50 ... +50 °C
Umgebungs-
temperatur
-50 ... +60 °C
Umgebungs-
temperatur
-50 ... +70 °C
0,75 mm2max. 10 A max. 10 A max. 6 A max. 6 A
1,0 mm2max. 12 A max. 12 A max. 10 A max. 6 A
1,5 mm2max. 16 A max. 12 A max. 10 A max. 6 A
2,5 mm2max. 16 A
max. 25 A
(T5)
max. 16 A max. 16 A max. 10 A
max. 16 A
(T5)
4,0 mm2max. 25 A max. 25 A max. 16 A,
max. 25 A
(T5)
max. 16 A

132999 / 8102604300
2018-10-18·BA00·III·de·06
Technische Daten
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
Mechanische Daten
Schutzart IP66 gemäß IEC/EN 60529
Gehäusematerial Polyesterharz
Dichtung Silikon geschäumt
Deckelverschluss M4 Edelstahl-Zylinderkopfschrauben
Anzugsdrehmoment 1,4 Nm
Klemmraum
Anschlussklemmen
Max. Anzahl 4 Klemmen und 1 PE-Anschluss
Max. klemmbarer
Leiterquerschnitt
siehe Tabelle
Klemmenart Mantelklemme, M7 x 0,75
Anzugsdrehmoment 2,5 Nm für Klemmen
Klemmbereiche der Halbverschraubung:
Klemmbereiche der Kabel- und Leitungseinführung:
Technische Daten
Gehäuse /
Klemmenart /
Klemmraum /
Anzugsdrehmoment
Leiterart Anzahl der
Leiter
Leiterquerschnitt
(mm2)
0,75 1,5 2,5 4
8102/2
Mantelklemme
M7 x 0,75
Klemmraum
3,1 x 5,4 mm
Anzugsdrehmoment
3,5 Nm
eindrähtig min. 1 1 1 1
max. 4422
feindrähtig
vorbereitet,
Aderendhülse
aufgekrimpt
min. 1 1 1
max. 3 3 2
feindrähtig
unvorbereitet
min. 1111
max. 4322
für Leitungsdurchmesser [mm]
von bis
Dichtung komplett 6,5 8,5
ein innerer Ring der Dichtung
entfernt
8,5 12,0
beide inneren Ringe der Dichtung
entfernt
12,0 14,0
für Leitungsdurchmesser [mm]
von bis
Gewindegröße M20 x 1,5 4 13
Gewindegröße M25 x 1,5 7 17

Transport und Lagerung
10 132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
Weitere technische Daten, siehe www.r-stahl.com.
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
7 Montage und Installation
Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zonen 1 und 2,
in staubexplosionsgefährdeten Bereichen der Zonen 21 und 22 sowie auch im sicheren
Bereich zugelassen.
Montage / Installation
Kabel- und Leitungs-
einführungen
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.
Technische Daten
M20 x 1,5
(Anzugsdrehmoment 2,3 Nm)
M25 x 1,5
(Anzugsdrehmoment 3,0 Nm)
M20 x 1,5
(Anzugsdrehmoment 1,5 Nm)
Kabel- und Leitungseinführung
Kabel- und Leitungseinführung
Halbverschraubung

132999 / 8102604300
2018-10-18·BA00·III·de·06
Montage und Installation
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
7.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
04465E00 09452E00 09249E00
8102/2.-31 8102/21-32 8102/21-42-C1151
09250E00
Darstellung des verfügbaren Anschlussraums der Mantelklemme
45 [1,77]
9 [0,35]
17 [0,67]
M 20 x 1,50
M 20 x 1,50
4,50 [0,18]
71 [ 2,80]
74 [ 2,91]
116 [4,57]
62 [2,44]
3 [0,12]
26,50
[1,04]
62 [2,44]
M 20 x 1,50
26,50
[1,04]
62 [2,44]
62 [2,44]
3 [0,12]
74 [ 2,91]
max. 161 [6,42]
M 20 x 1,50
4,50 [0,18]
71 [ 2,80]
45 [1,77]
9 [0,35]
17 [0,67]
M 20 x 1,50
26,50
[1,04]
62 [2,44]
62 [2,44]
3 [0,12]
74 [ 2,91]
max. 163 [6,42]
M 25 x 1,50
4,50 [0,18]
71 [ 2,80]
45 [1,77]
9 [0,35]
17 [0,67]
max. 5,40 [0,21]
3,10 [0,12]

Montage und Installation
12 132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
7.2 Montage / Demontage, Gebrauchslage
7.2.1 Montage
Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.
• Bei Einsatz im Außenbereich Gehäuse und explosionsgeschütztes,
elektrisches Betriebsmittel mit Schutzdach oder -wand ausrüsten.
GEFAHR
Explosionsgefahr durch offene Bohrungen und nicht benutzte
Leitungseinführungen!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Offene Bohrungen und nicht benutzte Leitungseinführungen
immer mit dafür zugelassenen Verschlussstopfen bzw. Stopfen
verschließen.
• Bei der Auswahl von Leitungseinführungen Gewindeart und
Gewindegröße aus der Betriebsmitteldokumentation beachten.
GEFAHR
Explosionsgefahr durch Nichtbeachten von Angaben auf dem
Typenschild!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen
führen!
• Gerät nur innerhalb der auf dem Typenschild ausgewiesenen
technischen Daten in Betrieb nehmen.
WARNUNG
Zu hohe mechanische Belastung des Geräts!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen sowie
Sachschäden führen.
• Schutzgitter anbringen.
• Gerät nur an Orten mit geringem Fahrzeug- oder Personenverkehr
installieren.
16523E00
• Ausrichtung des Gehäuses
abhängig von der Montageart
wählen:
• Bei senkrechter Montage:
Beliebige Ausrichtung.
• Bei waagrechter Montage:
Deckel oben.
• Hängende Montage/
Überhängender Deckel nicht
zulässig!
≦ 90°

132999 / 8102604300
2018-10-18·BA00·III·de·06
Montage und Installation
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
• Gerät auf planer Montagefläche montieren.
• Die Gebrauchslage ist beliebig.
• Gerät mit geeigneten Schrauben und Zubehör an den dafür vorgesehenen
Befestigungslöchern befestigen (siehe Maßzeichnung).
7.3 Installation
Die Befestigungsbohrungen sind als Langlöcher ausgebildet.
Dadurch ist ein vertikaler und horizontaler Montageausgleich möglich.
GEFAHR
Explosionsgefahr durch unzulässige Leitungseinführungen!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Nur Leitungseinführungen verwenden, die für die geforderte
Zündschutzart zugelassen sind.
• Bei der Auswahl von Leitungseinführungen Gewindeart und
Gewindegröße aus der Betriebsmitteldokumentation beachten.
• Sicherstellen, dass der Leitungsdurchmesser mit dem
Klemmquerschnitt auf der Leitungseinführungen übereinstimmt.
GEFAHR
Explosionsgefahr durch Leitungseinführungen ohne Zugentlastung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Kabel und Leitungen fest verlegen.
• Bei freier Verlegung nur Leitungseinführungen verwenden,
die für die freie Verlegung zugelassen sind.
Bei Leitungseinführungen ( M20 aus Kunststoff sind besondere
Maßnahmen erforderlich. Nähere Informationen aus der Betriebsanleitung
der entsprechenden Leitungseinführungen entnehmen.

Inbetriebnahme
14 132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
7.3.1 Elektrischer Anschluss
• Beachten Sie die Angaben in dem Kapitel "Technische Daten".
• Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen.
• Die Leiterisolation muss bis an die Klemmstellen heranreichen.
• Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden.
• Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der
Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und
die maximal zulässige Oberflächentemperatur nicht überschritten werden.
• Mechanische Beschädigungen der Leiterisolation an scharfkantigen oder
beweglichen Metallteilen sind auszuschließen.
8 Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse auf Schäden untersuchen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob Kabel ordnungsgemäß eingeführt wurden.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Kontrollieren, ob alle Leitungseinführungen und Verschlussstopfen fest angezogen
sind.
• Kontrollieren, ob alle Leiter fest angeklemmt sind.
• Kontrollieren, ob alle Abdeckungen und Trennwände an spannungsführenden Teilen
vorhanden und befestigt sind.
• Nicht benutzte Leitungseinführungen und Bohrungen mit Verschlussstopfen
abdichten, für die eine EU-Baumusterbescheinung oder
ein IECEx Certicate of Conformity vorliegt.
• Anzugsdrehmomente kontrollieren.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.

132999 / 8102604300
2018-10-18·BA00·III·de·06
Instandhaltung, Wartung, Reparatur
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
9 Instandhaltung, Wartung, Reparatur
9.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Temperaturen (gemäß IEC/EN 60079),
• fester Sitz der Mutter
9.2 Wartung
9.3 Reparatur
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

Reinigung
16 132999 / 8102604300
2018-10-18·BA00·III·de·06
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Abzweigdosen
Reihe 8102
9.4 Rücksendung
• Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von
R. STAHL zur Verfügung.
• Kundenservice persönlich kontaktieren.
oder
• Internetseite www.r-stahl.com aufrufen.
• Unter "Support" > "RMA Formular" > "RMA-Schein anfordern" wählen.
• Formular ausfüllen und absenden.
Bestätigung erfolgt. Der R. STAHL-Kundenservice meldet sich bei Ihnen.
Nach Rücksprache erhalten Sie einen RMA-Schein.
• Gerät zusammen mit dem RMA-Schein in der Verpackung an die
R. STAHL Schaltgeräte GmbH senden (Adresse siehe Kapitel 1.1).
10 Reinigung
• Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
11 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
12 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der
R. STAHL Schaltgeräte GmbH verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.r-stahl.com.

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages www.r-stahl.com
EN
Junction Boxes
Series 8102

2
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Junction Boxes
Series 8102
Contents
1 General Information ............................................................................................3
1.1 Manufacturer .......................................................................................................3
1.2 Information regarding the Operating Instructions ................................................3
1.3 Further Documents .............................................................................................3
1.4 Conformity with Standards and Regulations .......................................................3
2 Explanation of the Symbols ................................................................................4
2.1 Symbols in these Operating Instructions ............................................................4
2.2 Warning Notes ....................................................................................................4
2.3 Symbols on the Device .......................................................................................5
3 Safety Notes .......................................................................................................5
3.1 Operating Instructions Storage ...........................................................................5
3.2 Personnel Qualification .......................................................................................5
3.3 Safe Use .............................................................................................................6
3.4 Modifications and Alterations ..............................................................................6
4 Function and Device Design ...............................................................................7
4.1 Function ..............................................................................................................7
5 Technical Data ....................................................................................................8
6 Transport and Storage ......................................................................................10
7 Mounting and Installation ..................................................................................10
7.1 Dimensions / Fastening Dimensions .................................................................11
7.2 Mounting / Dismounting, Operating Position .....................................................12
7.3 Installation .........................................................................................................13
8 Commissioning .................................................................................................14
9 Maintenance, Overhaul, Repair ........................................................................15
9.1 Maintenance .....................................................................................................15
9.2 Overhaul ...........................................................................................................15
9.3 Repair ...............................................................................................................15
9.4 Returning the Device ........................................................................................16
10 Cleaning ............................................................................................................16
11 Disposal ............................................................................................................16
12 Accessories and Spare Parts ...........................................................................16

132999 / 8102604300
2018-10-18·BA00·III·en·06
General Information
3
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Junction Boxes
Series 8102
1 General Information
1.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: www.r-stahl.com
E-Mail: [email protected]
1.2 Information regarding the Operating Instructions
ID-No.: 132999 / 8102604300
Publication Code: 2018-10-18·BA00·III·en·06
The original instructions are the English edition.
They are legally binding in all legal affairs.
1.3 Further Documents
• Data sheet
For documents in additional languages, see www.r-stahl.com.
1.4 Conformity with Standards and Regulations
See certificates and EU Declaration of Conformity: www.r-stahl.com.
The device has IECEx approval. For certificate please refer to the IECEx homepage:
http://iecex.iec.ch/
Further national certificates can be downloaded via the following link:
https://r-stahl.com/en/global/products/support/downloads/.

Explanation of the Symbols
4132999 / 8102604300
2018-10-18·BA00·III·en·06
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Junction Boxes
Series 8102
2 Explanation of the Symbols
2.1 Symbols in these Operating Instructions
2.2 Warning Notes
Warnings must be observed under all circumstances, in order to minimize the risk due to
construction and operation. The warning notes have the following structure:
• Signalling word: DANGER, WARNING, CAUTION, NOTICE
• Type and source of danger/damage
• Consequences of danger
• Taking countermeasures to avoid the danger or damage
Symbol Meaning
Tips and recommendations on the use of the device
General danger
Danger due to explosive atmosphere
Danger due to energised parts
DANGER
Danger to persons
Non-compliance with the instruction results in severe or fatal injuries to
persons.
WARNING
Danger to persons
Non-compliance with the instruction can result in severe or fatal injuries
to persons.
CAUTION
Danger to persons
Non-compliance with the instruction can result in light injuries to
persons.
NOTICE
Avoiding material damage
Non-compliance with the instruction can result in material damage to the device
and / or its environment.
