Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
Abzweigdosen
Junction Boxes
Reihe 8102
Series 8102

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Abzweigdosen
Reihe 8102

2Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
5 Technische Daten ...............................................................................................7
6 Transport und Lagerung .....................................................................................8
7 Montage und Installation .....................................................................................9
7.1 Maßangaben / Befestigungsmaße ......................................................................9
7.2 Montage / Demontage, Gebrauchslage ............................................................10
7.3 Installation .........................................................................................................11
8 Inbetriebnahme .................................................................................................11
9 Instandhaltung, Wartung, Reparatur .................................................................12
9.1 Instandhaltung ..................................................................................................12
9.2 Wartung ............................................................................................................12
9.3 Reparatur ..........................................................................................................13
9.4 Rücksendung ....................................................................................................13
10 Reinigung ..........................................................................................................13
11 Entsorgung ........................................................................................................13
12 Zubehör und Ersatzteile ...................................................................................13

132999 / 8102604300
2015-04-30·BA00·III·de·05
Allgemeine Angaben
3
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 132999 / 8102604300
Publikationsnummer: 2015-04-30·BA00·III·de·05
Hardwareversion: n/a
Softwareversion: n/a
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4132999 / 8102604300
2015-04-30·BA00·III·de·05
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen
bei Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

132999 / 8102604300
2015-04-30·BA00·III·de·05
Sicherheitshinweise
5
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal
voll verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Für die Projektierung das Dokument "Installationsanleitung Schaltschrank" beachten
(Download über www.stahl-ex.com, Produktdokumentation, Unterpunkt
"Projektierung").
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Bei Montage und Installation
• Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
• Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
• Bei Installation und im Betrieb die Angaben
(Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern
sowie die Hinweisschilder am Gerät beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.
Wartung, Reparatur, Inbetriebnahme
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät, wie Installation, Instandhaltung, Wartung, Störungsbeseitigung,
nur von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Nur Wartungsarbeiten bzw. Reparaturen durchführen, die in dieser Betriebsanleitung
beschrieben sind.
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.

Funktion und Geräteaufbau
6132999 / 8102604300
2015-04-30·BA00·III·de·05
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Die Abzweigdosen der Reihe 8102 werden für das Fortleiten und Verteilen elektrischer
Energie in explosionsgefährdeten Bereichen verwendet.
Sie sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22
zertifiziert.
Bei Umgebungstemperaturen ( -40 °C müssen entweder spezielle
„für tiefe Temperaturen geeignete Leitungseinführungen“ verwendet werden oder das
Gerät muss so errichtet werden, dass die Leitungseinführungen mechanisch geschützt
sind.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht
keine Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten
Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung genannten
Einsatzzweck verwenden.

132999 / 8102604300
2015-04-30·BA00·III·de·05
Technische Daten
7
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
5 Technische Daten
Explosionsschutz
Europa (ATEX)
Gas und Staub PTB 01 ATEX 1136
E II 2 G Ex e ia IIC T6, T5 Gb
E II 2 D Ex tb IIIC T80°C, T90°C Db
Global (IECEx)
Gas und Staub
IECEx PTB 15.0010
Gasexplosionsschutz
(IECEx)
Ex e ia/ib IIC T6, T5 Gb
Staub-
explosionsschutz
(IECEx)
Ex tb IIIC T80 °C, T90 °C Db
Bescheinigungen und Zertifikate
Bescheinigungen ATEX, Serbien (IZP), Ukraine (TR), Weißrussland (Betriebserlaubnis)
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung
690 V
Bemessungs-
betriebsstrom
max. 25 A
Umgebungsbedingungen
Umgebungstemperatur Ex e Ausführung mit Halbverschraubungen:
-50 ... +55 °C T6/T80 °C; -50 ... +70 °C T5/T90 °C
Ex i Ausführung mit Halbverschraubungen:
-50 ... +70 °C T6
Ex e Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +40 °C T6/T80 °C; -40 ... +70 °C T5/T90 °C
Ex i Ausführung mit Kabel- und Leitungseinführungen:
-40 ... +70 °C T6
Maximale Strombelastung (Bemessungswert) in Abhängigkeit des Leiterquerschnittes und der
Umgebungstemperatur.
Angaben für die Temperaturklasse T6 (T5).
BeiT5: Leitungen müssen für einen Temperaturbereich bis +90 °C
geeignet sein.
Minimaler
Leiterquerschnitt
Umgebungs-
temperatur
-50 ... +40 °C
Umgebungs-
temperatur
-50 ... +50 °C
Umgebungs-
temperatur
-50 ... +60 °C
Umgebungs-
temperatur
-50 ... +70 °C
0,75 mm2max. 10 A max. 10 A max. 6 A max. 6 A
1,0 mm2max. 12 A max. 12 A max. 10 A max. 6 A
1,5 mm2max. 16 A max. 12 A max. 10 A max. 6 A
2,5 mm2max. 16 A
max. 25 A
(T5)
max. 16 A max. 16 A max. 10 A
max. 16 A
(T5)
4,0 mm2max. 25 A max. 25 A max. 16 A,
max. 25 A (T5)
max. 16 A

Transport und Lagerung
8132999 / 8102604300
2015-04-30·BA00·III·de·05
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
Mechanische Daten
Schutzart IP66 gemäß IEC/EN 60529
Gehäusematerial Polyesterharz
Dichtung Silikon geschäumt
Deckelverschluss M4 Edelstahl-Zylinderkopfschrauben
Anzugsdrehmoment 1,2 Nm
Klemmraum
Anschlussklemmen
Max. Anzahl 4 Klemmen und 1 PE-Anschluss
Max. klemmbarer
Leiterquerschnitt
siehe Tabelle
Klemmenart Mantelklemme, M7 x 0,75
Anzugsdrehmoment 2,5 Nm für Klemmen
Klemmbereiche der Halbverschraubung:
Klemmbereiche der Kabel- und Leitungseinführung:
Montage / Installation
Kabel- und
Leitungseinführungen
Technische Daten
Gehäuse / Klemmenart /
Klemmraum /
Anzugsdrehmoment
Leiterart Anzahl der Leiter Leiterquerschnitt (mm2)
0,75 1,5 2,5 4
8102/2
Mantelklemme
M7 x 0,75
Klemmraum 3,1 x 5,4 mm
Anzugsdrehmoment 3,5 Nm
eindrähtig min. 1 1 1 1
max. 4422
feindrähtig vorbereitet,
Aderendhülse
aufgekrimpt
min. 1 1 1
max. 3 3 2
feindrähtig
unvorbereitet
min. 1111
max. 4322
für Leitungsdurchmesser [mm]
von bis
Dichtung komplett 6,5 8,5
ein innerer Ring der Dichtung entfernt 8,5 12,0
beide inneren Ringe der Dichtung entfernt 12,0 14,0
für Leitungsdurchmesser [mm]
von bis
Gewindegröße M20 x 1,5 4 13
Gewindegröße M25 x 1,5 7 17
M20 x 1,5 (Anzugsdrehmoment 2,3 Nm)
M25 x 1,5 (Anzugsdrehmoment 3,0 Nm)
M20 x 1,5 (Anzugsdrehmoment 1,5 Nm)
Kabel- und Leitungseinführung
Kabel- und Leitungseinführung
Halbverschraubung

132999 / 8102604300
2015-04-30·BA00·III·de·05
Montage und Installation
9
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung
der nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren,
dass der Explosionsschutz aufgrund äußerer Einflüsse nicht
beeinträchtigt wird, z. B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
04465E00 09452E00 09249E00
8102/2.-3 8102/21-3-C1104 8102/21-4-C1151
09250E00
Darstellung des verfügbaren Anschlussraums der Mantelklemme
45 [1,77]
9 [0,35]
17 [0,67]
M 20 x 1,50
M 20 x 1,50
4,50 [0,18]
71 [ 2,80]
74 [ 2,91]
116 [4,57]
62 [2,44]
3 [0,12]
26,50
[1,04]
62 [2,44]
M 20 x 1,50
26,50
[1,04]
62 [2,44]
62 [2,44]
3 [0,12]
74 [ 2,91]
max. 161 [6,42]
M 20 x 1,50
4,50 [0,18]
71 [ 2,80]
45 [1,77]
9 [0,35]
17 [0,67]
M 20 x 1,50
26,50
[1,04]
62 [2,44]
62 [2,44]
3 [0,12]
74 [ 2,91]
max. 163 [6,42]
M 25 x 1,50
4,50 [0,18]
71 [ 2,80]
45 [1,77]
9 [0,35]
17 [0,67]
max. 5,40 [0,21]
3,10 [0,12]

Montage und Installation
10 132999 / 8102604300
2015-04-30·BA00·III·de·05
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

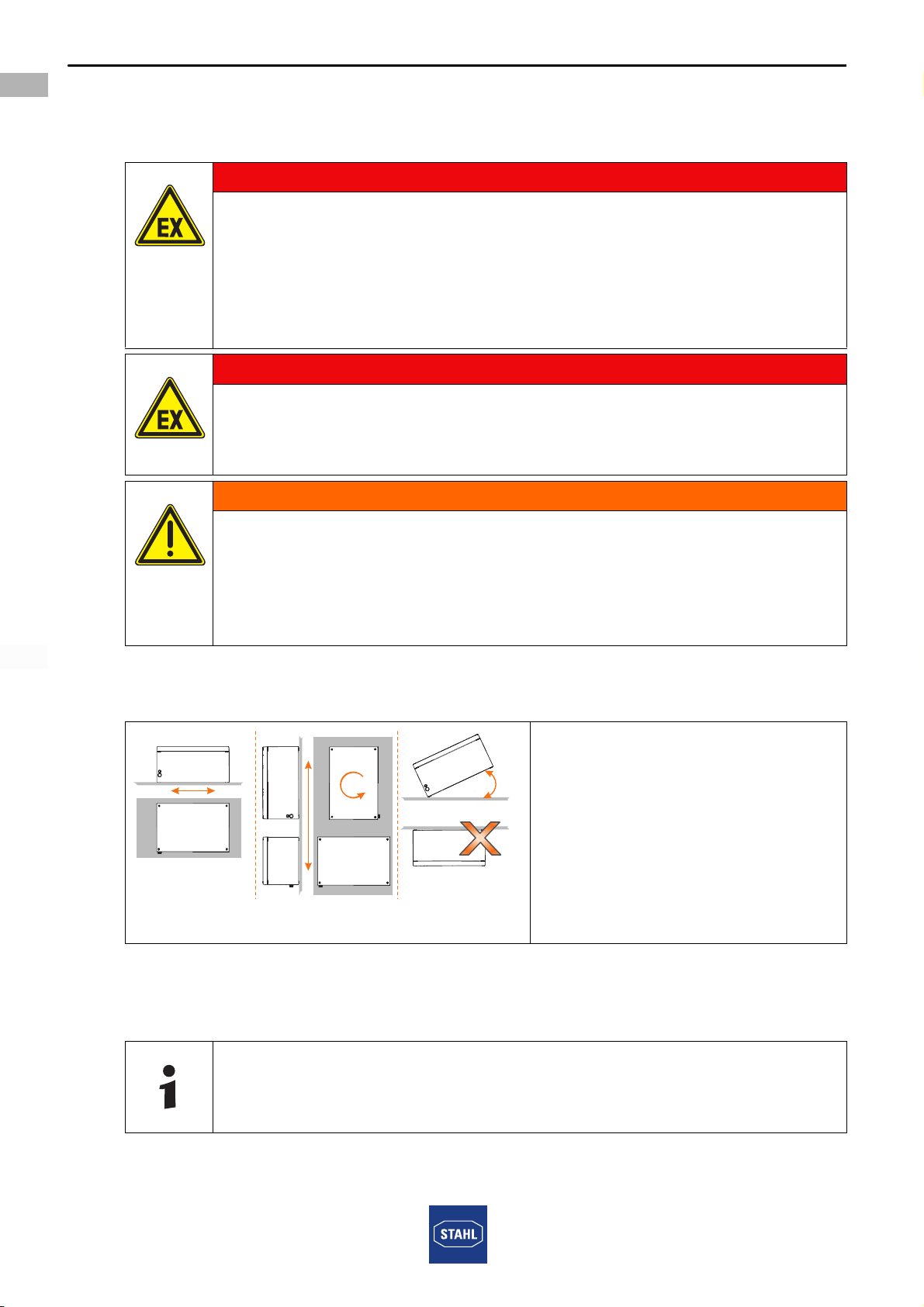

7.2 Montage / Demontage, Gebrauchslage
7.2.1 Montage
Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.
• Bei Einsatz im Außenbereich wird empfohlen, Gehäuse und explosionsgeschütztes,
elektrisches Betriebsmittel mit Schutzdach oder -wand auszurüsten.
• Gerät auf planer Montagefläche montieren.
• Die Gebrauchslage ist beliebig.
• Gerät mit geeigneten Schrauben und Zubehör an den dafür vorgesehenen
Befestigungslöchern befestigen (siehe Maßzeichnung).
GEFAHR
Explosionsgefahr durch offene Bohrungen und nicht benutzte
Leitungseinführungen!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Offene Bohrungen und nicht benutzte Leitungseinführungen immer
mit dafür zugelassenen Verschlussstopfen bzw. Stopfen verschließen.
• Bei der Auswahl von Leitungseinführungen Gewindeart und
Gewindegröße aus der Betriebsmitteldokumentation beachten.
GEFAHR
Explosionsgefahr durch Nichtbeachten von Angaben auf dem Typenschild !
Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen!
• Gerät nur innerhalb der auf dem Typenschild ausgewiesenen
technischen Daten in Betrieb nehmen.
WARNUNG
Zu hohe mechanische Belastung des Geräts!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen sowie
Sachschäden führen.
• Schutzgitter anbringen.
• Gerät nur an Orten mit geringem Fahrzeug- oder Personenverkehr
installieren.
16523E00
• Ausrichtung des Gehäuses
abhängig von der Montageart
wählen:
• Bei senkrechter Montage:
Beliebige Ausrichtung.
• Bei waagrechter Montage:
Deckel oben.
• Hängende Montage/
Überhängender Deckel
nicht zulässig!
Die Befestigungsbohrungen sind als Langlöcher ausgebildet. Dadurch ist
ein vertikaler und horizontaler Montageausgleich möglich.
≦ 90°

132999 / 8102604300
2015-04-30·BA00·III·de·05
Inbetriebnahme
11
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.3 Installation
7.3.1 Elektrischer Anschluss
• Beachten Sie die Angaben in dem Kapitel "Technische Daten".
• Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen.
• Die Leiterisolation muss bis an die Klemmstellen heranreichen.
• Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden.
• Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der
Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und
die maximal zulässige Oberflächentemperatur nicht überschritten werden.
• Mechanische Beschädigungen der Leiterisolation an scharfkantigen oder
beweglichen Metallteilen sind auszuschließen
8 Inbetriebnahme
GEFAHR
Explosionsgefahr durch unzulässige Leitungseinführungen!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Nur Leitungseinführungen verwenden, die für die geforderte
Zündschutzart zugelassen sind.
• Bei der Auswahl von Leitungseinführungen Gewindeart und
Gewindegröße aus der Betriebsmitteldokumentation beachten.
• Sicherstellen, dass der Leitungsdurchmesser mit
dem Klemmquerschnitt auf der Leitungseinführungen übereinstimmt.
GEFAHR
Explosionsgefahr durch Leitungseinführungen ohne Zugentlastung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Kabel und Leitungen fest verlegen.
• Bei freier Verlegung nur Leitungseinführungen verwenden,
die für die freie Verlegung zugelassen sind.
Bei Leitungseinführungen ( M20 aus Kunststoff sind besondere Maßnahmen
erforderlich. Nähere Informationen aus der Betriebsanleitung
der entsprechenden Leitungseinführungen entnehmen.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.

Instandhaltung, Wartung, Reparatur
12 132999 / 8102604300
2015-04-30·BA00·III·de·05
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse auf Schäden untersuchen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob Kabel ordnungsgemäß eingeführt wurden.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Kontrollieren, ob alle Leitungseinführungen und Verschlussstopfen fest
angezogen sind.
• Kontrollieren, ob alle Leiter fest angeklemmt sind.
• Kontrollieren, ob alle Abdeckungen und Trennwände an spannungsführenden Teilen
vorhanden und befestigt sind.
• Nicht benutzte Leitungseinführungen mit entsprechend bescheinigten Stopfen und
nicht benutzte Bohrungen mit entsprechend für die Zündschutzart bescheinigten
Verschlussstopfen abdichten.
• Anzugsdrehmomente kontrollieren.
9 Instandhaltung, Wartung, Reparatur
9.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Temperaturen (gemäß EN 60079),
• fester Sitz der Mutter
9.2 Wartung
WARNUNG
Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten!
Nichtbeachten kann zu schweren Verletzungen und Sachschäden führen.
• Vor Arbeiten am Gerät Spannung abschalten.
• Arbeiten am Gerät ausschließlich von dazu autorisierter und
entsprechend geschulter Elektro-Fachkraft ausführen lassen.
VORSICHT
Gefahr eines Stromschlags durch spannungsführende Teile!
Nichtbeachten kann zu leichten Verletzungen führen.
• Alle Anschlüsse spannungsfrei schalten.
• Anschlüsse gegen unbefugtes Schalten sichern.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.

132999 / 8102604300
2015-04-30·BA00·III·de·05
Reinigung
13
Abzweigdosen
Reihe 8102
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9.3 Reparatur
9.4 Rücksendung
Für die Rücksendung im Reparatur- bzw. Servicefall das Formular "Serviceschein"
verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >
Kundenservice":
• Serviceschein herunterladen.
• Serviceschein ausfüllen.
• Gerät zusammen mit dem Serviceschein in der Originalverpackung an
die R. STAHL Schaltgeräte GmbH senden.
10 Reinigung
• Gerät nur mit einem Tuch, Besen, Staubsauger o.ä. reinigen.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
11 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen
zur Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen
Bestimmungen sicherstellen.
12 Zubehör und Ersatzteile
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH
verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com.

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages www.stahl-ex.com
EN
Junction Boxes
Series 8102

2Junction Boxes
Series 8102
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Contents
1 General Information ............................................................................................3
1.1 Manufacturer .......................................................................................................3
1.2 Information regarding the operating instructions .................................................3
1.3 Further documents ..............................................................................................3
1.4 Conformity with standards and regulations .........................................................3
2 Explanation of the symbols .................................................................................4
2.1 Symbols in these operating instructions .............................................................4
2.2 Warning notes .....................................................................................................4
2.3 Symbols on the device ........................................................................................5
3 Safety notes ........................................................................................................5
3.1 Operating instructions storage ............................................................................5
3.2 Safe use ..............................................................................................................5
3.3 Modifications and alterations ..............................................................................6
4 Function and device design ................................................................................6
4.1 Function ..............................................................................................................6
5 Technical data .....................................................................................................7
6 Transport and storage .........................................................................................8
7 Mounting and installation ....................................................................................9
7.1 Dimensions / fastening dimensions ....................................................................9
7.2 Mounting / dismounting, operating position ......................................................10
7.3 Installation .........................................................................................................11
8 Commissioning .................................................................................................12
9 Maintenance and repair ....................................................................................12
9.1 Maintenance .....................................................................................................12
9.2 Maintenance .....................................................................................................13
9.3 Repair ...............................................................................................................13
9.4 Returning the device .........................................................................................13
10 Cleaning ............................................................................................................13
11 Disposal ............................................................................................................13
12 Accessories and Spare parts ...........................................................................14

132999 / 8102604300
2015-07-02·BA00·III·en·05
General Information
3
Junction Boxes
Series 8102
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
1 General Information
1.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Information regarding the operating instructions
ID-No.: 132999 / 8102604300
Publication Code: 2015-07-02·BA00·III·en·05
Hardware version: n/a
Software version: n/a
The original instructions are the English edition.
They are legally binding in all legal affairs.
1.3 Further documents
• Data sheet
For further languages, see www.stahl-ex.com.
1.4 Conformity with standards and regulations
See certificates and EC Declaration of Conformity: www.stahl-ex.com.
The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/
Further national certificates can be downloaded via
the following link: http://www.r-stahl.com/downloads/certificates.html.

Explanation of the symbols
4132999 / 8102604300
2015-07-02·BA00·III·en·05
Junction Boxes
Series 8102
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
2 Explanation of the symbols
2.1 Symbols in these operating instructions
2.2 Warning notes
Warning notes must be observed under all circumstances, in order to minimize the risk
due to construction and operation. The warning notes have the following structure:
• Signalling word: DANGER, WARNING, CAUTION, NOTICE
• Type and source of danger/damage
• Consequences of danger
• Taking countermeasures to avoid the danger/damage
Symbol Meaning
Tips and recommendations on the use of the device
General danger
Danger due to explosive atmosphere
Danger due to energised parts
DANGER
Danger to persons
Non-compliance with the instruction results in severe or fatal injuries
to persons.
WARNING
Danger to persons
Non-compliance with the instruction can result in severe or fatal injuries
to persons.
CAUTION
Danger to persons
Non-compliance with the instruction can result in light injuries to persons.
NOTICE
Avoiding material damage
Non-compliance with the instruction can result in material damage to the device
and / or its environment.

132999 / 8102604300
2015-07-02·BA00·III·en·05
Safety notes
5
Junction Boxes
Series 8102
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
2.3 Symbols on the device
3 Safety notes
3.1 Operating instructions storage
• Carefully read the operating instructions.
• Store the operating instructions at the mounting location of the device.
• Observe applicable documents and operating instructions of the devices
to be connected.
3.2 Safe use
Before mounting
• Read and observe the safety notes in these operating instructions!
• Ensure that the contents of these operating instructions are fully understood by
the personnel in charge.
• Use the device in accordance with its intended and approved purpose only.
• Always consult with R. STAHL Schaltgeräte GmbH if using the device under
operating conditions which are not covered by the technical data.
• Observe the document "Cabinet installation guide" for engineering
(download from www.stahl-ex.com, product documentation, subitem "Engineering").
• We cannot be held liable for damage at the device caused by incorrect or
unauthorized use or non-compliance with these operating instructions.
For mounting and installation
• Observe national installation regulations (e.g. IEC/EN 60079-14).
• Observe national safety and accident prevention regulations.
• During installation and operation, observe the information (characteristic values
and rated operating conditions) on the rating, data and information plates
located on the device.
• Before installation, make sure that the device is not damaged.
• Electric circuits with type of protection "Ex i" operated with circuits with
other types of protection can no longer be operated as circuits with
type of protection "Ex i" after that.
Maintenance, repair, commissioning
• Before commissioning, make sure that the device is not damaged.
• Work on the device, such as installation, maintenance, overhaul, repair,
may only be carried out by appropriately authorised and trained personnel.
• Perform only maintenance work or repair described in these operating instructions.
Symbol Meaning
05594E00
CE marking according to the current applicable directive.
02198E00
According to marking, device approved for hazardous areas.
