Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN

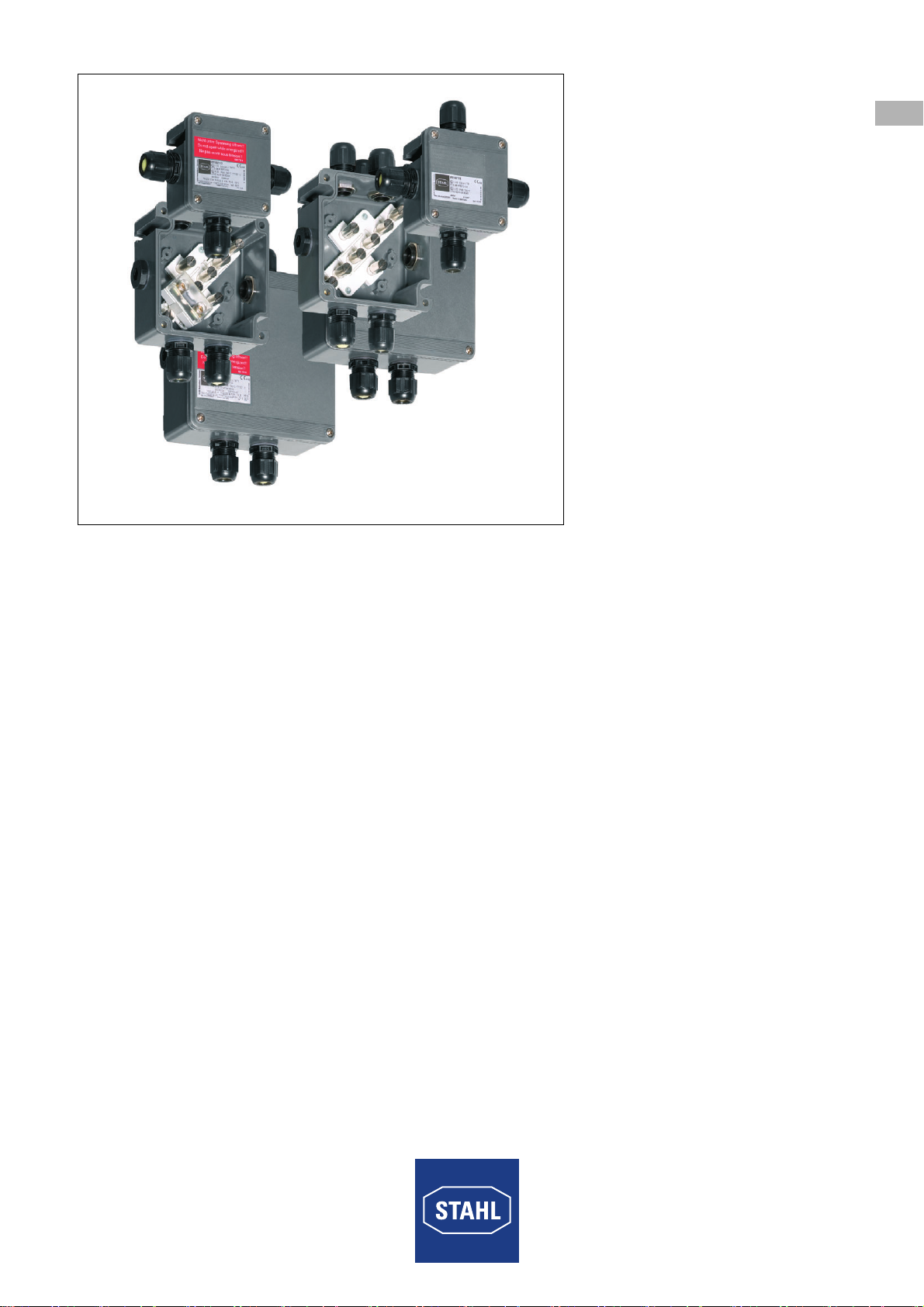

Abzweigdosen
Junction Boxes
Reihe 8118
Series 8118

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE

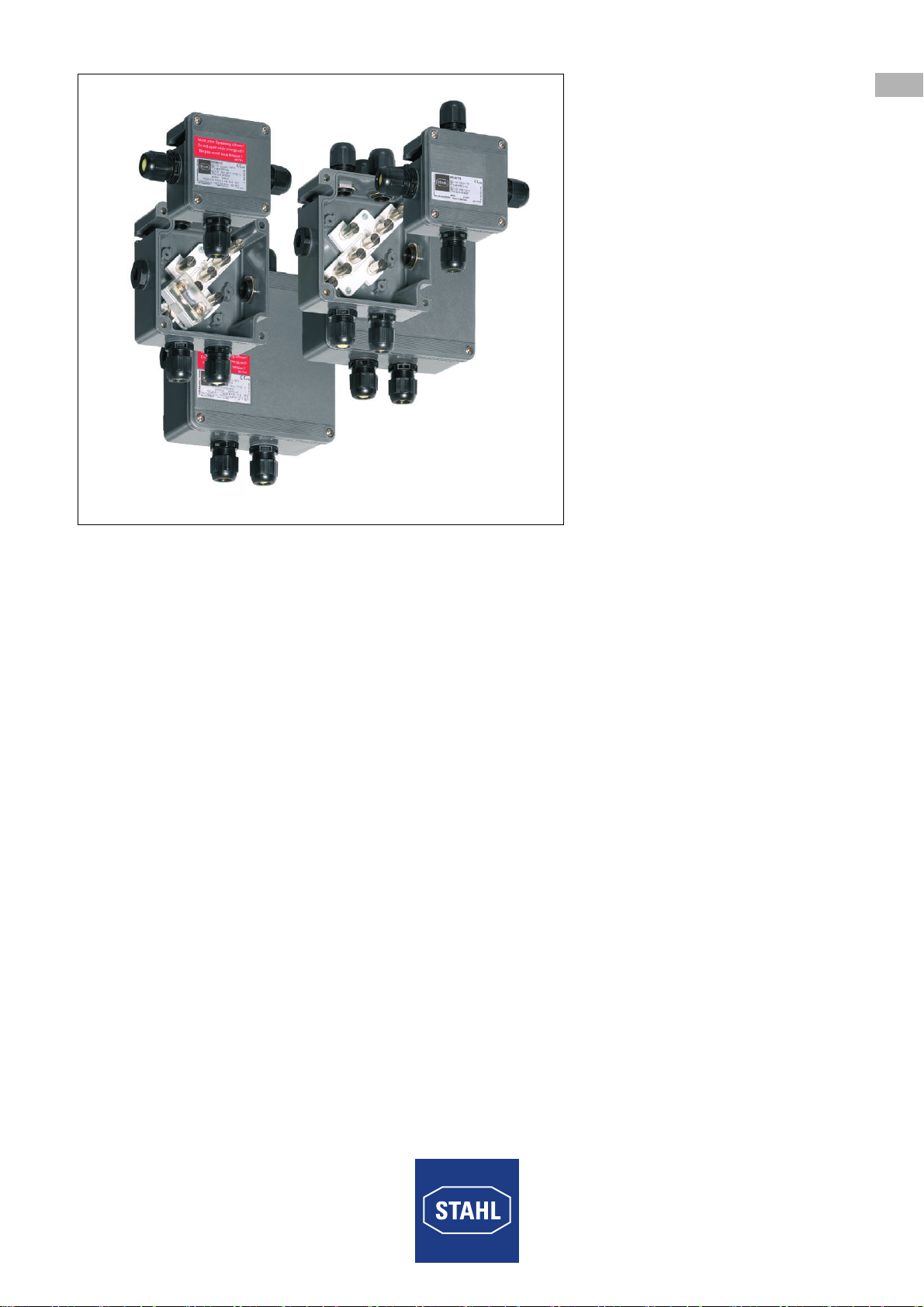

Abzweigdosen
Reihe 8118

Allgemeine Angaben
2133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................2
1.1 Hersteller .............................................................................................................2
1.2 Angaben zur Betriebsanleitung ...........................................................................2
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................3
2.1 Symbole in der Betriebsanleitung .......................................................................3
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................4
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................5
4 Funktion und Geräteaufbau ................................................................................5
4.1 Funktion ..............................................................................................................5
5 Technische Daten ...............................................................................................6
6 Transport und Lagerung .....................................................................................8
7 Montage und Installation .....................................................................................8
7.1 Maßangaben / Befestigungsmaße ......................................................................8
7.2 Montage / Demontage, Gebrauchslage ..............................................................8
7.3 Installation ...........................................................................................................9
8 Inbetriebnahme ...................................................................................................9
9 Instandhaltung, Wartung, Reparatur .................................................................10
9.1 Instandhaltung ..................................................................................................10
9.2 Wartung ............................................................................................................11
9.3 Reparatur ..........................................................................................................11
9.4 Rücksendung ....................................................................................................11
10 Reinigung ..........................................................................................................11
11 Entsorgung ........................................................................................................11
12 Zubehör und Ersatzteile ...................................................................................12
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 133275 / 8118605300
Publikationsnummer: 2017-05-18·BA00·III·de·07

133275 / 8118605300
2017-05-18·BA00·III·de·07
Erläuterung der Symbole
3
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1.3 Weitere Dokumente
• Datenblatt/Data sheet 8118
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile

Erläuterung der Symbole
4133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
2.3 Symbole am Gerät
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen Verletzun-
gen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen Verletzun-
gen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei Personen
führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.
Symbol Bedeutung
16338E00
ATEX-benannte Stelle für Qualitätsüberwachung.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.
15649E00
Eingang
15648E00
Ausgang

133275 / 8118605300
2017-05-18·BA00·III·de·07
Sicherheitshinweise
5
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch
Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Bei Installation und im Betrieb die Angaben
(Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern
sowie die Hinweisschilder am Gerät beachten.
• Bei Betriebsbedingungen, die von den technischen Daten abweichen,
unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Die Geräte werden zum Fortleiten und Verteilen elektrischer Energie verwendet. Sie sind
für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2 und 21, 22
zugelassen.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern. Für Schäden, die durch
Umbauten und Änderungen entstehen, besteht keine Haftung und keine
Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät ausschließlich entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.

Technische Daten
6133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
5 Technische Daten
Explosionsschutz
Global (IECEx)
Ausführungen Abzweigdose ohne
Geräteschutzsicherung
Abzweigdose mit Geräteschutzsicherung
Typ 8118/.11 8118/.21 8118/.31 8118/113 8118/123 8118/133
Gas und Staub IECEx PTB 06.0026
Ex tb IIIC T80°C ... T130°C Db Ex tb IIIC T80°C ... T130°C Db
Europa (ATEX)
Gas und Staub PTB 99 ATEX 3103
E II 2 D Ex tb IIIC T80°C ... T130°C Db
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), China (China-Ex), Indien (PESO),
Kasachstan (TR), Korea (KCs), Russland (TR), Ukraine (TR), Weißrussland (TR)
Technische Daten
Elektrische Daten
Ausführungen Abzweigdose ohne
Geräteschutzsicherung
Abzweigdose mit Geräteschutzsicherung
Typ 8118/.11 8118/.21 8118/.31 8118/113 8118/123 8118/133
Bemessungsbetriebs-
spannung
550 V 750 V 250 oder 500 V ,
(abhängig von verwendeter
Geräteschutzsicherung)
Anschlussklemmen max. 24 A
4 mm2
max. 32 A
6 mm2
max. 44 A
10 mm2
max. 24 A
4 mm2
max. 32 A
6 mm2
max. 44 A
10 mm2
Max. Anzahl
Geräteschutz-
sicherungen
– – – – – – 1 x 8560 2 x 8560 2 x 8560
Umgebungsbedingungen
Umgebungstemperatur
Mechanische Daten
Schutzart IP66
Material
Gehäuse Polyesterharz glasfaserverstärkt, dunkelgrau ähnlich RAL 7012, Schlagfestigkeit ) 7 J,
schwer entflammbar gem. IEC/EN 60695, UL 94, ASTM D635
Dichtung EPDM oder Silikon, geschäumt
Deckelverschluss mit unverlierbaren M4 Edelstahl-Kombischlitzschrauben (Anzugsdrehmoment 1,4 Nm)
Ex e Ex e IIC T6 ... T4 Gb
Ex i Ex e ia ib [ia Ga] IIA, IIB, IIC
T6 ... T4 Gb
Ex e mb IIC T* Gb
* abhängig von verwendeter
Geräteschutzsicherung
Ex e E II 2 G Ex e IIC T6 ... T4 Gb
Ex i E II 2 G Ex e ia ib [ia Ga] IIA, IIB,
IIC T6 ... T4 Gb
E II 2 G Ex e mb IIC T* Gb
* abhängig von verwendeter
Geräteschutzsicherung
Ex e: - 20 ... + 55 °C
- 60 ... + 55 °C mit speziellen Kabelverschraubungen
Ex i: - 20 ... + 75 °C
- 60 ... + 75 °C mit speziellen Kabelverschraubungen

133275 / 8118605300
2017-05-18·BA00·III·de·07
Technische Daten
7
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Bestückung der Abzweigdosen
Maximal zulässiger Dauerstrom der Klemme in Abhängigkeit vom Leiterquerschnitt und
der Anzahl der belasteten Klemmen für die Temperaturklasse T6 bei Ta ( 40 °C bzw. T5
bei Ta ( 55 °C:
8118/111 und 8118/113
8118/121 und 8118/123
8118/131 und 8118/133
Montage / Installation
Ausführungen Abzweigdose ohne
Geräteschutzsicherung
Abzweigdose mit Geräteschutzsicherung
Typ 8118/.11 8118/.21 8118/.31 8118/113 8118/123 8118/133
Anschlussklemmen
Klemmenart Mantelklemmen
Max. Anzahl 4 oder 5 5 oder 8 8 3 bei 1
Geräteschut
zsicherung
7 bei 1
Geräteschutzsicherung,
6 bei 2
Geräteschutzsicherungen
Max. klemmbarer
Leiterquerschnitt
4 mm2
eindrähtig
6 mm2
eindrähtig
10 mm2
eindrähtig
4 mm2
eindrähtig
6 mm2
eindrähtig
10 mm2
eindrähtig
Anzahl der be-
lasteten Klem-
men
Zulässiger Bemessungsbetriebsstrom [A]
bei Leiterquerschnitt
1,5 mm22,5 mm24 mm2
5 13 A 18 A 24 A
4 15 A 19 A 25 A
( 3 16 A 20 A 25 A
Anzahl der be-
lasteten Klem-
men
Zulässiger Bemessungsbetriebsstrom [A] bei Leiter-
querschnitt
1,5 mm22,5 mm24 mm26 mm2
7 13 A 17 A 24 A 32 A
6 14 A 18 A 25 A 33 A
5 14 A 20 A 25 A 35 A
( 4 16 A 20 A 25 A 35 A
Anzahl der be-
lasteten Klem-
men
Zulässiger Bemessungsbetriebsstrom [A] bei Leiterquerschnitt
1,5 mm22,5 mm24 mm26 mm210 mm2
7 13 A 17 A 24 A 32 A 44 A
6 14 A 18 A 25 A 33 A 46 A
5 14 A 20 A 25 A 35 A 49 A
( 4 16 A 20 A 25 A 35 A 50 A
Technische Daten

Transport und Lagerung
8133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Einbau von Sicherungen (8118/1.3 und 8118/1.4)
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
7.2 Montage / Demontage, Gebrauchslage
Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.
• Bei Einsatz im Außenbereich Gehäuse und explosionsgeschütztes,
elektrisches Betriebsmittel mit Schutzdach oder -wand ausrüsten.
Sicherung Temperatur-
klasse
Ta Max. zulässige
Oberflächentemperatur
( 2 A T6 40 °C T80 °C
> 2 A ... ( 4 A T5 55 °C T95 °C
> 4 A ... ( 5 A T5 40 °C T95 °C
> 5 A ... < 6,3 A T4 55 °C T130 °C

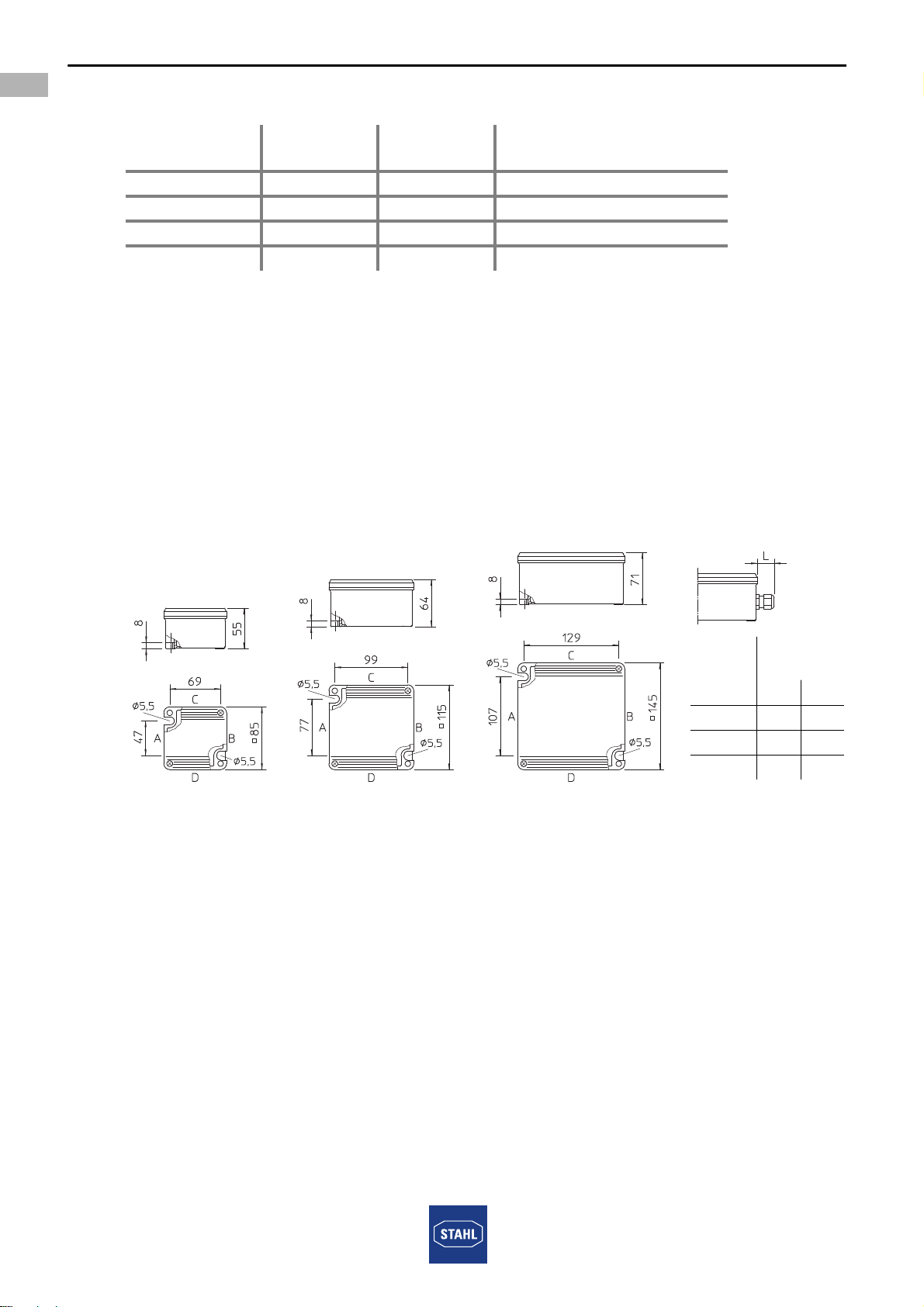

Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
04466E00 04467E00 04468E00
04469E00
8118/.1.
Baugröße 1
8118/.2.
Baugröße 2
8118/.3.
Baugröße 3
Zusatzmaß für
Kabelverschrau-
bungen, Reihe 8161
Größe Länge
[mm]
min. max.
M20 25 31
M25 27 33
M32 32 39

133275 / 8118605300
2017-05-18·BA00·III·de·07
Inbetriebnahme
9
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.3 Installation
Elektrischer Anschluss
• Beachten Sie die Angaben in dem Kapitel „Technische Daten“.
• Der Leiteranschluss ist mit besonderer Sorgfalt durchzuführen.
• Die Leiterisolation muss bis an die Klemmstellen heranreichen.
• Der Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden.
• Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch die Art der
Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertemperaturen und
die maximal zulässige Oberflächentemperatur nicht überschritten werden.
• Schutzleiter immer anschließen.
• Der äußere Schutzleiteranschluss ist für Kabelschuhe vorgesehen.
• Kabel nahe am Gehäuse fest verlegen.
• Alle blanken, nicht spannungsführenden Metallteile sind unabhängig von
der Bemessungsbetriebsspannung in das Schutzleitersystem einbeziehen.
• N-Leitungen als spannungsführend betrachten und entsprechend verlegen.
• Sicherstellen, dass inaktive Metallteile gemäß EN 61439-1/ IEC 61641 isoliert sind
und nicht mit PE verbunden sind.
8 Inbetriebnahme
Angaben bezüglich Potentialausgleich (PA), Potentialerde (PE) und
eigensicheren Stromkreisen der Dokumentation der eingebauten Geräte
entnehmen.
Bei Leitungseinführungen ≤ M20 aus Kunststoff sind besondere
Maßnahmen erforderlich. Nähere Informationen aus der Betriebsanleitung
der entsprechenden Leitungseinführungen entnehmen.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion
prüfen.
• Nationale Bestimmungen einhalten.

Instandhaltung, Wartung, Reparatur
10 133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse auf Schäden untersuchen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob Kabel ordnungsgemäß eingeführt wurden.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Kontrollieren, ob alle Leitungseinführungen und Verschlussstopfen fest angezogen
sind.
• Kontrollieren, ob alle Leiter fest angeklemmt sind.
• Kontrollieren, ob alle Abdeckungen und Trennwände an spannungsführenden Teilen
vorhanden und befestigt sind.
• Nicht benutzte Leitungseinführungen mit entsprechend bescheinigten Stopfen und
nicht benutzte Bohrungen mit entsprechend für die Zündschutzart bescheinigten
Verschlussstopfen abdichten.
• Anzugsdrehmomente kontrollieren.
9 Instandhaltung, Wartung, Reparatur
9.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• Festen Sitz der Leitungen,
• Einhaltung der zulässigen Temperaturen (gemäß EN 60079),
• Beschädigungen am Gehäuse und an den Dichtungen.
WARNUNG
Beim Abdichten von nicht benutzten Öffnungen mit Verschlussstopfen ist
darauf zu achten, dass für diese Bauteile eine „EG-
Baumusterprüfbescheinigung“ bzw. „IECEx Certificate of Conformity“
vorliegt.
WARNUNG
Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten!
Nichtbeachten kann zu schweren Verletzungen und Sachschäden führen.
• Vor Arbeiten am Gerät Spannung abschalten.
• Arbeiten am Gerät ausschließlich von dazu autorisierter und
entsprechend geschulter Elektro-Fachkraft ausführen lassen.

133275 / 8118605300
2017-05-18·BA00·III·de·07
Reinigung
11
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9.2 Wartung
9.3 Reparatur
9.4 Rücksendung
Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein"
verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >
Kundenservice":
• Serviceschein herunterladen und ausfüllen.
• Gerät zusammen mit dem Serviceschein wieder in der Originalverpackung
an die R. STAHL Schaltgeräte GmbH senden.
10 Reinigung
• Gerät nur mit einem feuchten Tuch reinigen.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde,
nicht kratzende Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
11 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen
zur Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
GEFAHR
Gefahr durch spannungsführende Teile!
Tod oder schwerste Verletzungen drohen!
• Vor Beginn der Wartungsarbeiten Gerät spannungsfrei schalten.
• Gerät gegen unbefugtes Schalten sichern.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

Zubehör und Ersatzteile
12 133275 / 8118605300
2017-05-18·BA00·III·de·07
Abzweigdosen
Reihe 8118
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
12 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH
verwenden.
HINWEIS
Vorhandene Sicherungen dürfen nur durch Sicherungen, deren technische Daten mit
denen der vorhandenen übereinstimmen, ersetzt werden. Bei Zuwiderhandlungen kann
sich die Temperaturklasse des Komplettgerätes verändern.

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages www.stahl-ex.com
EN
Junction Boxes
Series 8118

General Information
2133275 / 8118605300
2017-05-18·BA00·III·en·07
Junction Boxes
Series 8118
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Contents
1 General Information ............................................................................................2
1.1 Manufacturer .......................................................................................................2
1.2 Information regarding the operating instructions .................................................2
1.3 Further documents ..............................................................................................3
1.4 Conformity with standards and regulations .........................................................3
2 Explanation of the symbols .................................................................................3
2.1 Symbols in these operating instructions .............................................................3
2.2 Warning notes .....................................................................................................4
2.3 Symbols on the device ........................................................................................4
3 Safety notes ........................................................................................................5
3.1 Operating instructions storage ............................................................................5
3.2 Safe use ..............................................................................................................5
3.3 Modifications and alterations ..............................................................................5
4 Function and device design ................................................................................5
4.1 Function ..............................................................................................................5
5 Technical data .....................................................................................................6
6 Transport and storage .........................................................................................8
7 Mounting and installation ....................................................................................8
7.1 Dimensions / fastening dimensions ....................................................................8
7.2 Mounting / dismounting, operating position ........................................................9
7.3 Installation ...........................................................................................................9
8 Commissioning .................................................................................................10
9 Maintenance and repair ....................................................................................10
9.1 Maintenance .....................................................................................................10
9.2 Maintenance .....................................................................................................11
9.3 Repair ...............................................................................................................11
9.4 Returning the device .........................................................................................11
10 Cleaning ............................................................................................................11
11 Disposal ............................................................................................................11
12 Accessories and Spare parts ...........................................................................12
1 General Information
1.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail:[email protected]
1.2 Information regarding the operating instructions
ID-No.: 133275 / 8118605300
Publication Code: 2017-05-18·BA00·III·en·07

133275 / 8118605300
2017-05-18·BA00·III·en·07
Explanation of the symbols
3
Junction Boxes
Series 8118
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
1.3 Further documents
• Data sheet 8118
For further languages, see www.stahl-ex.com.
1.4 Conformity with standards and regulations
See certificates and EC Declaration of Conformity: www.stahl-ex.com.
2 Explanation of the symbols
2.1 Symbols in these operating instructions
Symbol Meaning
Tips and recommendations on the use of the device
General danger
Danger due to explosive atmosphere
Danger due to energised parts

Explanation of the symbols
4133275 / 8118605300
2017-05-18·BA00·III·en·07
Junction Boxes
Series 8118
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
2.2 Warning notes
Warning notes must be observed under all circumstances, in order to minimize the risk
due to construction and operation. The warning notes have the following structure:
• Signalling word: DANGER, WARNING, CAUTION, NOTICE
• Type and source of danger/damage
• Consequences of danger
• Taking countermeasures to avoid the danger/damage
2.3 Symbols on the device
DANGER
Danger to persons
Non-compliance with the instruction results in severe or fatal injuries
to persons.
WARNING
Danger to persons
Non-compliance with the instruction can result in severe or fatal injuries
to persons.
CAUTION
Danger to persons
Non-compliance with the instruction can result in light injuries to persons.
NOTICE
Avoiding material damage
Non-compliance with the instruction can result in material damage to the device and / or
its environment.
Symbol Bedeutung
16338E00
ATEX-Notified Body for Quality Assessment.
02198E00
According to marking, device approved for hazardous areas.
15649E00
Input
15648E00
Output

133275 / 8118605300
2017-05-18·BA00·III·en·07
Safety notes
5
Junction Boxes
Series 8118
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
3 Safety notes
3.1 Operating instructions storage
• Read the operating instructions carefully and store them at the mounting location of
the device.
• Observe applicable documents and operating instructions of the devices
to be connected.
3.2 Safe use
• Read and observe the safety notes in these operating instructions!
• Use the device in accordance with its intended and approved purpose only.
• We cannot be held liable for damage caused by incorrect or unauthorized use or by
non-compliance with these operating instructions.
• Before installation and commissioning, make sure that the device is not damaged.
• Work on the device (installation, maintenance, overhaul, repair) may only be carried
out by appropriately authorized and trained personnel.
• During installation and operation observe the information (characteristic values and
rated operating conditions) on the rating, data and information plates located on the
device.
• Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions
which deviate from the technical data.
3.3 Modifications and alterations
4 Function and device design
4.1 Function
The devices are used to transport and distribute electrical energy. They are certified for
use in hazardous areas of Zones 1, 2 and 21, 22.
DANGER
Explosion hazard due to modifications and alterations to the device!
Non-compliance results in severe or fatal injuries.
• Do not modify or alter the device. No liability or warranty for damage
resulting from modifications and alterations.
DANGER
Explosion hazard due to improper use!
Non-compliance results in severe or fatal injuries.
• Use the device only according to the operating conditions described in
these operating instructions.

Technical data
6133275 / 8118605300
2017-05-18·BA00·III·en·07
Junction Boxes
Series 8118
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
5 Technical data
Explosion Protection
Global (IECEx)
Versions junction box without miniature fuse junction box with miniature fuse
Type 8118/.11 8118/.21 8118/.31 8118/113 8118/123 8118/133
Gas and dust IECEx PTB 06.0026
Ex tb IIIC T80°C ... T130°C Db
Europe (ATEX)
Gas and dust PTB 99 ATEX 3103
E II 2 D Ex tb IIIC T80°C ... T130°C Db
Certifications and certificates
Certificates IECEx, ATEX, Brazil (INMETRO), China (China-Ex), India (PESO), Kazakhstan (TR),
Korea (KCs), Russia (TR), Ukraine (TR), Belarus (TR)
Technical Data
Electrical data
Versions junction box without miniature fuse junction box with miniature fuse
Type 8118/.11 8118/.21 8118/.31 8118/113 8118/123 8118/133
Rated operational
voltage
550 V 750 V 250 or 500 V , depending on miniature
fuse used
Connection Terminals max. 24 A
4 mm2
max. 32 A
6 mm2
max. 44 A
10 mm2
max. 24 A
4 mm2
max. 32 A
6 mm2
max. 44 A
10 mm2
Max. number of
miniature fuses
– – – – – – 1 x 8560 2 x 8560 2 x 8560
Ambient conditions
Ambient temperature
Mechanical data
Degree of protection IP66
Material
Enclosure glass fibre reinforced polyester resin, dark grey similar to RAL 7012, impact resistance
> 7 J, flame retardant acc. to IEC/EN 60695, UL 94, ASTM D635
Seal EPDM or silicone, foamed
Cover lock with captive M4 stainless steel combo head screws (tightening torque 1.4 Nm)
Ex e Ex e IIC T6 ... T4 Gb
Ex i Ex e ia ib [ia Ga] IIA, IIB, IIC T6 ...
T4 Gb
Ex e mb IIC T* Gb
* depending on miniature
fuse used
Ex e E II 2 G Ex e IIC T6 ... T4 Gb
Ex i E II 2 G Ex e ia ib [ia Ga] IIA, IIB,
IIC T6 ... T4 Gb
E II 2 G Ex e mb IIC T* Gb
* depending on miniature fuse
used
Ex e: - 20 ... + 55 °C
- 60 ... + 55 °C with special cable glands
Ex i: - 20 ... + 75 °C
- 60 ... + 75 °C with special cable glands
