1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 226774 / 8188601300
Publikationsnummer: 2016-04-05·BA00·III·de·04
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt/Data sheet
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung

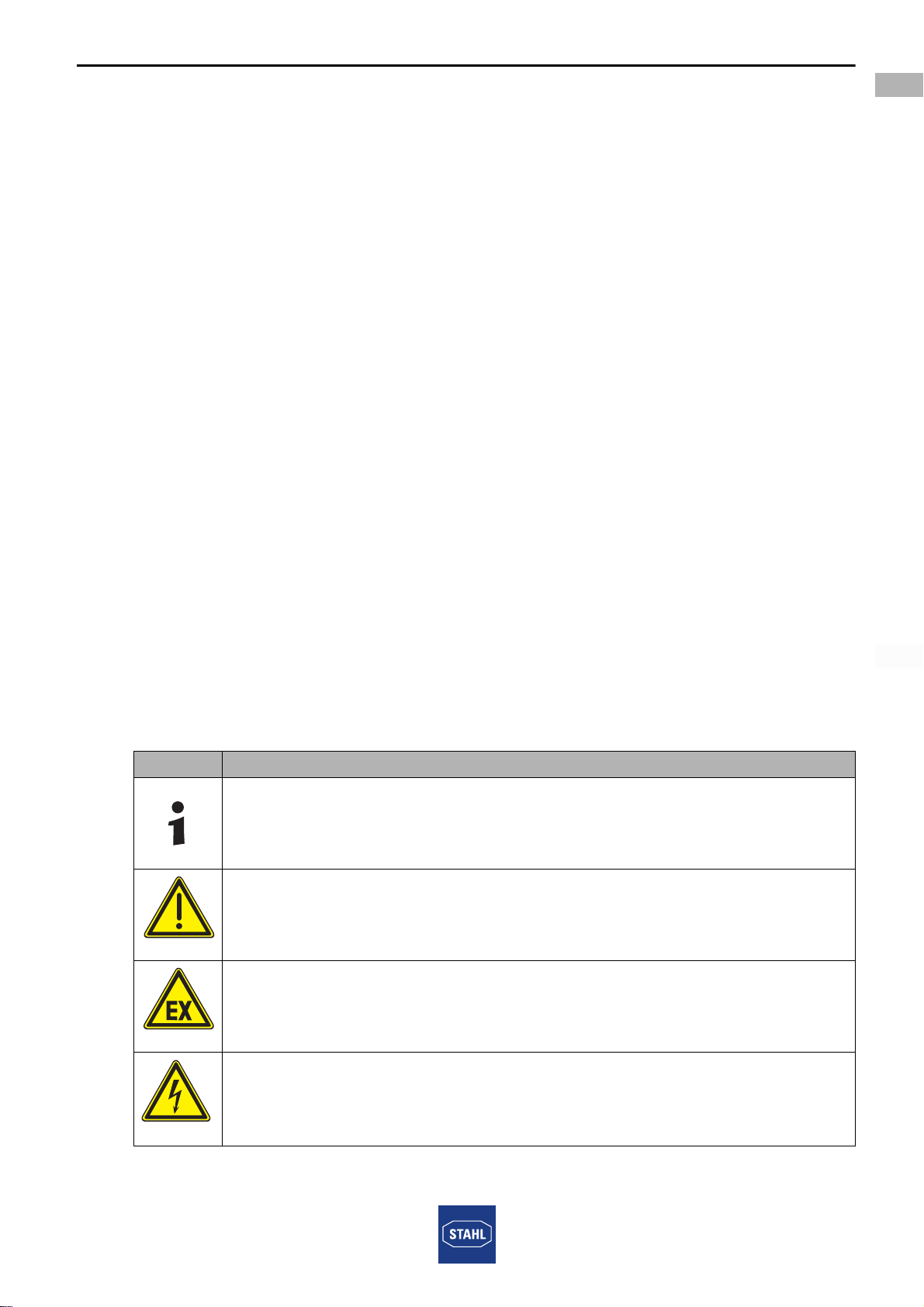

Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile

Erläuterung der Symbole
4226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
2.3 Symbole am Gerät
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu geringfügigen oder leichten
Verletzungen bei Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.
Symbol Bedeutung
16338E00
ATEX-benannte Stelle für Qualitätsüberwachung.
15649E00
Eingang
15648E00
Ausgang
NB
0158

226774 / 8188601300
2016-04-05·BA00·III·de·04
Sicherheitshinweise
5
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch
Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Bei Installation und im Betrieb die Angaben (Kennwerte und
Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die
Hinweisschilder am Gerät beachten.
• Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei
der R. STAHL Schaltgeräte GmbH rückfragen.
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Das Sammelschienensystem für Schaltgerätekombinationen in Mehrfach-
Gehäusebauform besteht aus Leergehäusen der Reihen 8125, 8150 oder 8146 und
eingebauten Sammelschienen, wobei Gehäusekombinationen möglich sind. Es dient
zum Anschließen oder Verbinden von Leitern in Geräten und Anschlussräumen der
Zündschutzart erhöhte Sicherheit „e“.
WARNUNG
Gefahr durch Umbauten und Änderungen am Gerät!
Explosionsschutz gefährdet!
• Gerät nicht umbauen oder verändern.
• Für Schäden, die durch Umbauten und Änderungen entstehen,
besteht keine Haftung und keine Gewährleistung.
WARNUNG
Gefahr durch zweckentfremdete Verwendung!
Explosionsschutz gefährdet!
• Gerät ausschließlich entsprechend den in dieser
Betriebsanleitung festgelegten Betriebsbedingungen verwenden.

Technische Daten
6226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
5 Technische Daten
Explosionsschutz
Global (IECEx)
Gas und Bergbau IECEx PTB 06.0097U
Ex e IIC Gb
Ex e I Mb
Europa (ATEX)
Gas und Bergbau PTB 02 ATEX 1151U
E II 2G Ex e IIC Gb
E I M2 Ex e I Mb
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung Ue
750 V
Bemessungs-
isolationsspannung Ui
630 V
Bemessungs-
stoßspannungs-
festigkeit Uimp
6 kV
Bemessungs-
frequenz fn
50 Hz
Belastungsminderung
in Höhen ab 1000 m
(nach DIN 43671
Tab. 6)
Mechanische Daten
Verschmutzungsgrad 3
Anschlussleiter-
werkstoff
Kupferleiter (kein Aluminiumleiter)
Höhe über N.N.
[m]
Reduktionsfaktor
Bemessungsbetriebsstrom
1000 1
2000 0,99
3000 0,96
4000 0,9

226774 / 8188601300
2016-04-05·BA00·III·de·04
Technische Daten
7
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Technische Daten
Ausführung 8188/.4 Sammelschienensystem - Einfachschiene 160 A
Elektrische Daten
Bemessungs-
betriebsstrom
max. 160 A
Bemessungs-
kurzschlussstrom
bei Stützabstand
Bemessungs-
kurzzeitstrom (1s)
bei max. Temperatur
an der Schiene
Mechanische Daten
Abmessungen (B x T) 12 x 6 mm
Masse
Sammelschienen
0,608 kg (1 m)
Schienenhalter 0,156 kg
Technische Daten
Ausführung 8188/.1 Einzel-
schienensystem 200 A
8188/.1 Einzel-
schienensystem 400 A
8188/.2 Doppel-
schienensystem 630 A
Elektrische Daten
Bemessungs-
betriebsstrom
max. 200 A max. 400 A max. 630 A
Bemessungs-
kurzschlussstrom
bei Stützabstand
Bemessungs-
kurzzeitstrom (1s)
bei max. Temperatur
an der Schiene
Mechanische Daten
Abmessungen (B x T) 20 x 10 mm 20 x 10 mm 20 x 10 mm (2 x)
Masse
Sammelschienen
1,786 kg (1 m) 1,786 kg (1 m) 3,572 kg (1 m)
Schienenhalter 0,405 kg 0,405 kg 0,405 kg
342 mm 30 kA
380 mm 27 kA
95 °C (T5) 2,06 kA
129 °C (T4) 6 kA
235 mm 101 kA
300 mm 85 kA
360 mm 70 kA
500 mm 51 kA
700 mm 36 kA
235 mm 101 kA
300 mm 85 kA
360 mm 70 kA
500 mm 51 kA
700 mm 36 kA
235 mm 101 kA
300 mm 90 kA
360 mm 82 kA
500 mm 70 kA
700 mm 59 kA
80 °C (T6) 13,2 kA
95 °C (T5) 16,3 kA
130 °C (T4) 21,9 kA
80 °C (T6) -
95 °C (T5) -
130 °C (T4) 13,0 kA
80 °C (T6) -
95 °C (T5) -
130 °C (T4) 11,1 kA

Transport und Lagerung
8226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
Technische Daten
Ausführung 8188/2. (Gehäusereihe 8146) 8188/3. (Gehäusereihe 8150, 8125)
Mechanische Daten
Material
Gehäuse Formstoff Metall
Sammelschiene Kupfer, verzinnt
Länge einer Teileinheit max. 3 m (>160 A: 5 m)
Länge einer
Gesamteinheit
max. 2 Teileinheiten (Schienenstücke)
Schutzart IP66 (abhängig von den eingebauten Komponenten)

226774 / 8188601300
2016-04-05·BA00·III·de·04
Montage und Installation
9
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
7.1.1 Klemmen zum Stromschienenanschluss 160 A (12 x 6 mm)
Zugbügelklemme für Rund- und Flachleiter 16 ... 95 mm2
klemmbare Leiterquerschnitte:
feindrähtig mit
Aderendhülse
16 ... 95 mm2
mehrdrähtig 25 ... 95 mm2
Anzugsdrehmoment min. 15 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16152E00

Montage und Installation
10 226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

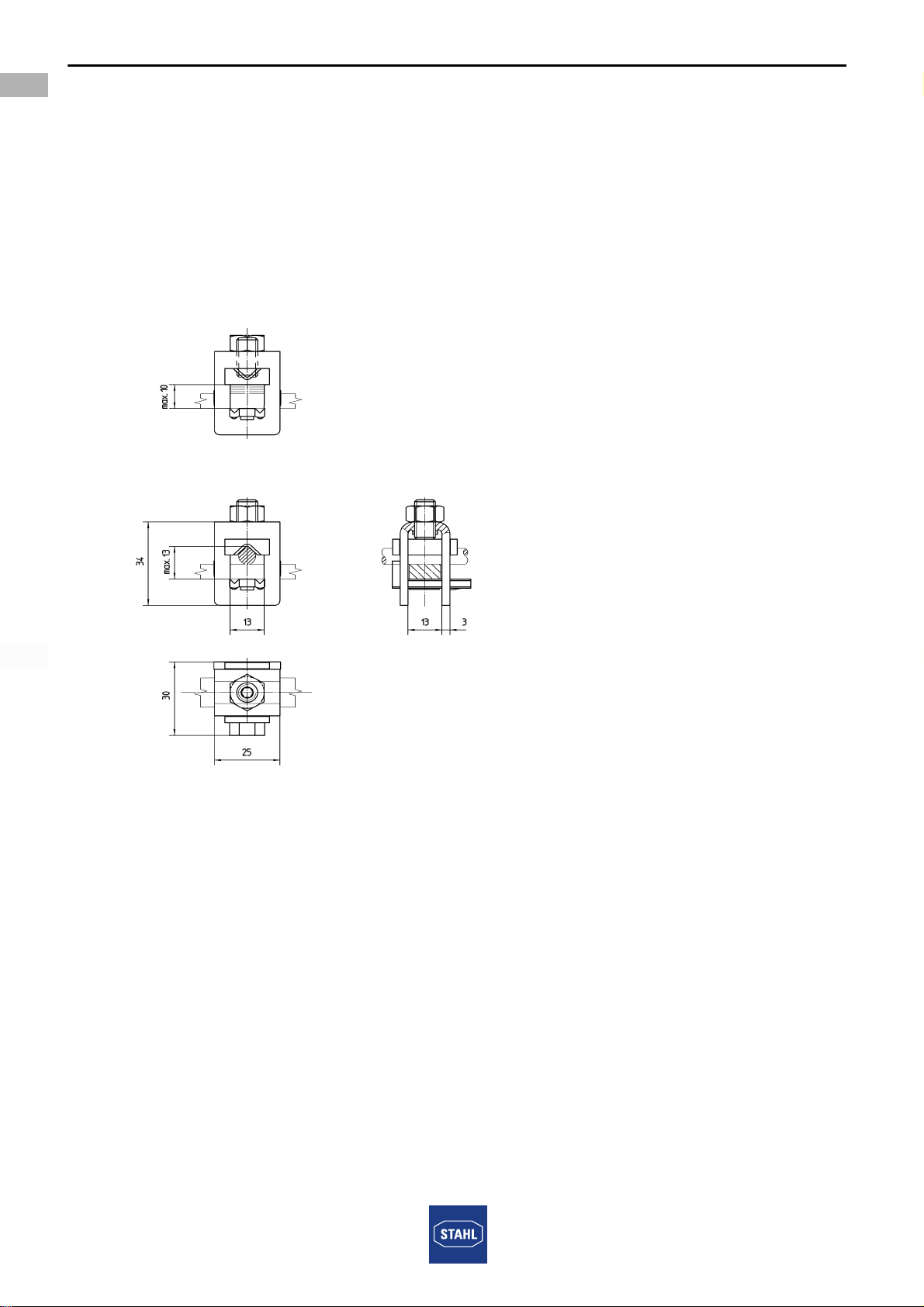

Zugbügelklemme für Rund- und Flachleiter 10 ... 25 mm2
klemmbare Leiterquerschnitte:
feindrähtig mit
Aderendhülse
10 ... 16 mm2
Sektorleiter
mehrdrähtig
16 ... 25 mm2
Anzugsdrehmoment min. 15 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16152E00

226774 / 8188601300
2016-04-05·BA00·III·de·04
Montage und Installation
11
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Sammelschienenanschluss mit selbstformender Schraube bis 16 mm2
Schraube M5 DIN 7500 ISO 4017
Federring DIN 128-5
Scheibe DIN 125-5, 3
Kabelschuh für Bolzen M5
Anzugsdrehmomente:
Einschrauben in die Schienen
(Gewinde formen)
6 Nm
Befestigen des Leiters 4 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16149E00
16150E00

Montage und Installation
12 226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

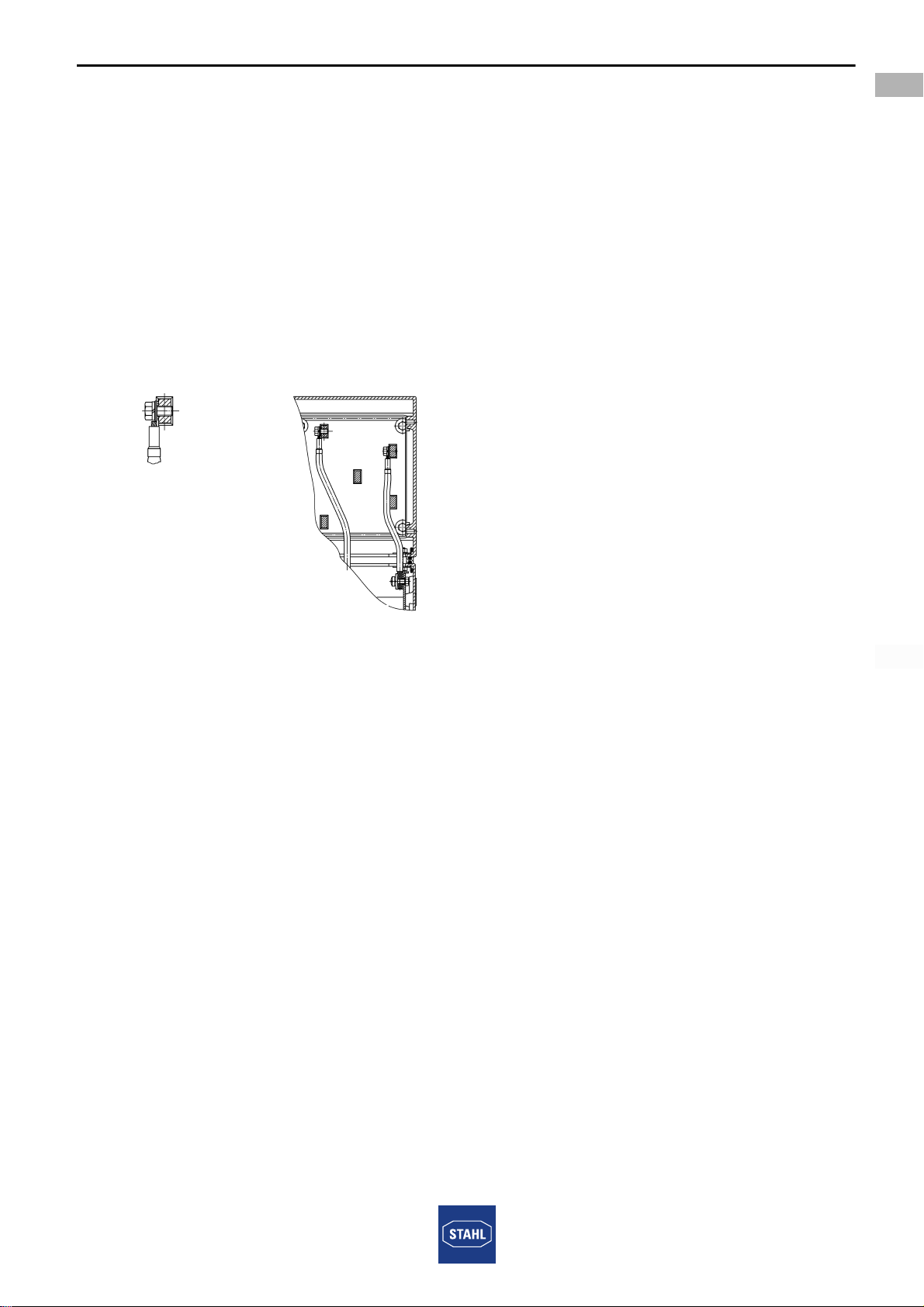

Sammelschienenanschluss mit selbstformender Schraube
Reihe 8146
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16151E00

226774 / 8188601300
2016-04-05·BA00·III·de·04
Montage und Installation
13
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

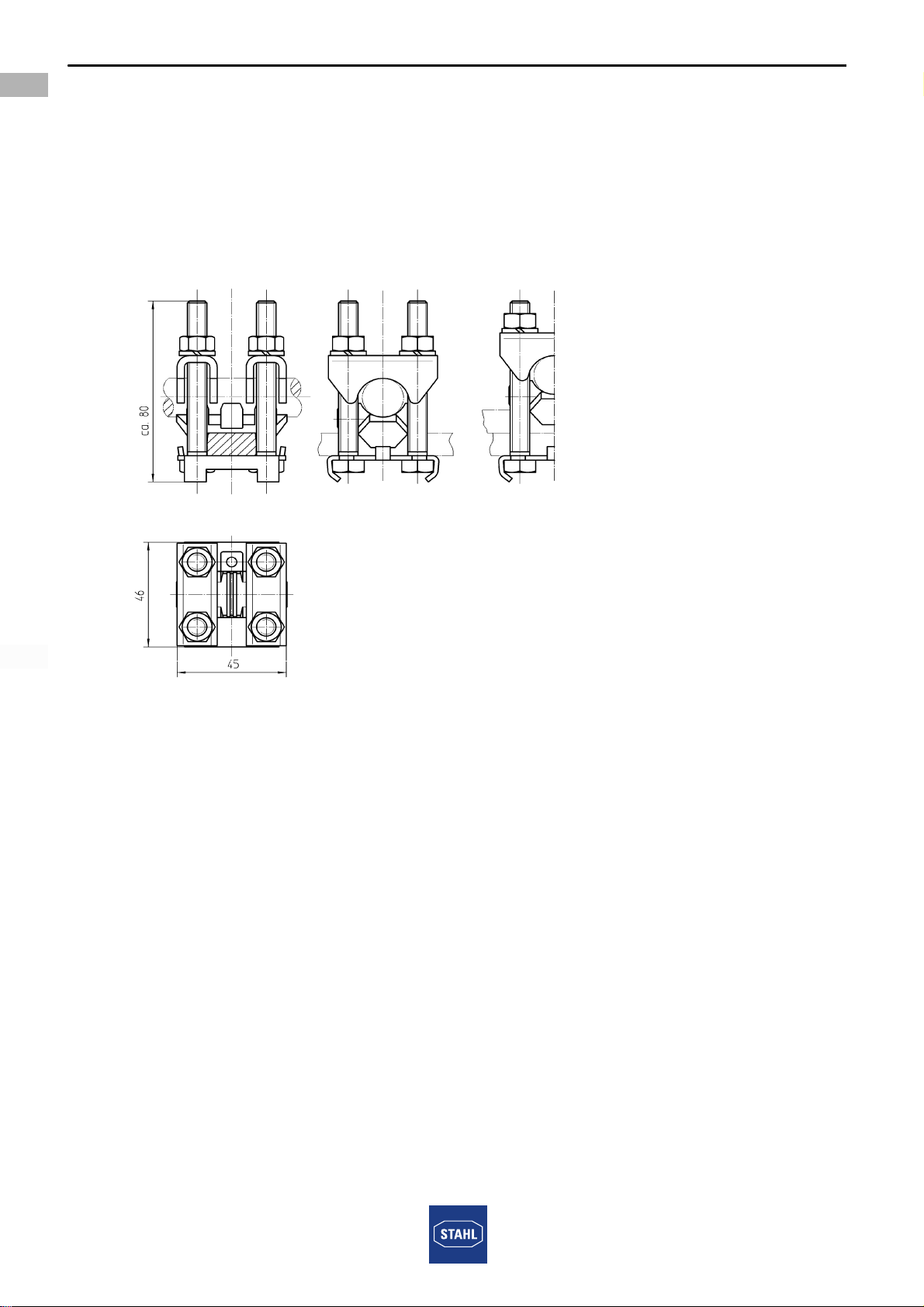

7.1.2 Klemmen zum Stromschienenanschluss 200 A, 400 A und 630 A
Zugbügelklemme für Rund- und Flachleiter 10 ... 70 mm2
klemmbare Leiterquerschnitte:
feindrähtig 10 ... 50 mm2
mehrdrähtig 10 ... 70 mm2
Anzugsdrehmoment
Schienenbefestigung und
Leiteranschluss
5 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16140E00

Montage und Installation
14 226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Einfachbügelklemme 1,5 ... 6 mm2
klemmbare Leiterquerschnitte:
feindrähtig 1,5 ... 4 mm2
eindrähtig 1,5 ... 6 mm2
Anzugsdrehmoment
Schienenbefestigung und
Leiteranschluss
3,5 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16152E00

226774 / 8188601300
2016-04-05·BA00·III·de·04
Montage und Installation
15
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Doppelte Bügelklemme 1,5 ... 6 mm2
klemmbare Leiterquerschnitte (pro Kontakt):
feindrähtig 1,5 ... 4 mm2
eindrähtig 1,5 ... 6 mm2
Anzugsdrehmoment
Schienenbefestigung und
Leiteranschluss
3,5 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16152E00

Montage und Installation
16 226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

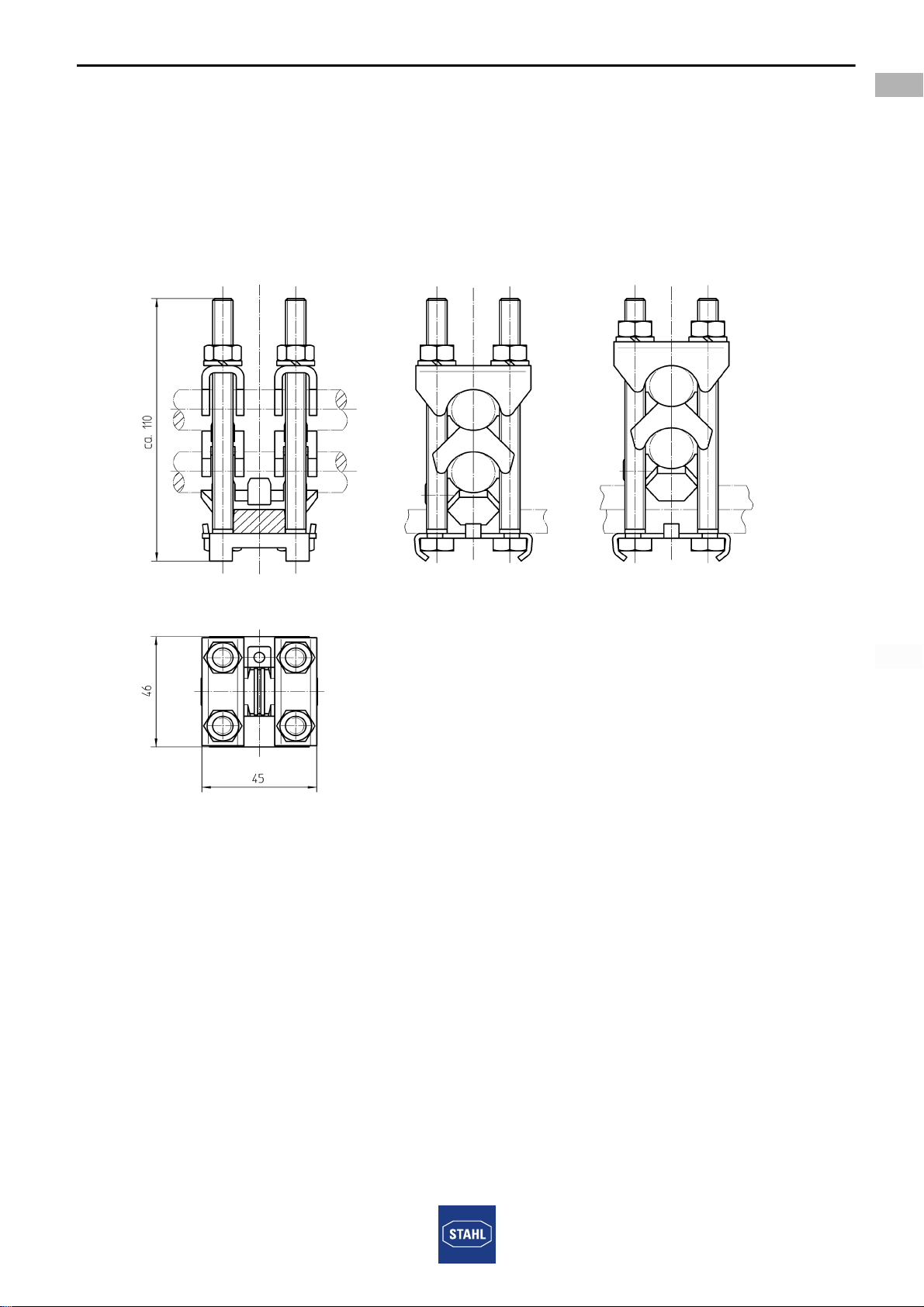

Sammelschienenklemme für Rundleiter 50 ... 240 mm2
klemmbare Leiterquerschnitte:
feindrähtig 50 ... 185 mm2
mehrdrähtig 50 ... 240 mm2
Anzugsdrehmoment 15 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16138E00

226774 / 8188601300
2016-04-05·BA00·III·de·04
Montage und Installation
17
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Sammelschienenklemme für Rundleiter 2 x 50 ... 2 x 240 mm2
klemmbare Leiterquerschnitte:
feindrähtig 2 x 50 ... 2 x 185 mm2
mehrdrähtig 2 x 50 ... 2 x 240 mm2
Anzugsdrehmoment 15 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16147E00

Montage und Installation
18 226774 / 8188601300
2016-04-05·BA00·III·de·04
Sammelschienensystem
Reihe 8188
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Sammelschienenklemme für Flachleiter 11 x 21 x 1 mm
klemmbare Leiter:
Flachband 11 x 21 x 1 mm
Anzugsdrehmoment 15 Nm
Maßzeichnung (alle Maße in mm) – Änderungen vorbehalten
16145E00
