Stahl 6091/2 Series User manual

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
Explosionsgeschützte
Verkehrsampel Explosion-protected traffic light Feux de signalisation antidé- flagrante
6091
Ausführung 6091/2
Version
Séries
Anwendung Application Utilisation
Die Ampeln der Reihe 6091/2 sind zum
signalisieren und Regeln des Verkehrs
bzw. sonstigen Bewegungen in explosi-
onsgefährdeten Bereichen der Zonen 1
und 2, sowie im staubgefährdeten Bereich
der Zone 22 einsetzbar.
Sie können im Innen- und Außenbereich
betrieben werden.
The traffic light of line 6091/2 will be used
for signalling and regulation of traffic
and/or other circulation in hazardous loca-
tions of zones 1 and 2 and in potentially
dusty areas of zone 22. They can be oper-
ated inside and outside.
Les feux de circulation de la gamme
6091/2 servent à la signalisation et régle-
mentation du trafic ou/et à d’autres circula-
tions en locaux en danger d’explosions
des zones 1 et 2 et dans les domaines
poussiéreux de la zone 22. Ils peuvent
être utilisés au-dedans et dehors.
Zweck dieser Anleitung Purpose of these instructions Objectif du présent mode d’emploi
Bei Arbeiten in explosionsgefährdeten
Bereichen hängt die Sicherheit von Perso-
nen und Anlagen von der Einhaltung aller
relevanten Sicherheitsvorschriften ab.
When working in hazardous areas, the
safety of personnel and plant depends on
complying with safety regulations.
Au cours des travaux dans les zones à
risque d’explosion, la sécurité des
hommes et des équipements est liée au
respect de toutes les consignes de sécuri-
té.
Das Montage- und Wartungspersonal,
welches in solchen Anlagen arbeitet, trägt
deshalb eine besondere Verantwortung.
Die Voraussetzung dafür ist die genaue
Kenntnis der geltenden Vorschriften und
Bestimmungen.
Assembly and maintenance staffs working
on such plant therefore have a particular
responsibility. They require precise
knowledge of the applicable standards and
regulations.
Le personnel chargé du montage et de la
maintenance sur ces équipements pos-
sède à cet égard une grande responsabili-
té et doit connaître parfaitement les pres-
criptions et dispositions légales en vi-
gueur.
Diese Anleitung fasst kurz die wichtigsten
Sicherheitsmaßnahmen zusammen. Sie
ergänzt die entsprechenden Vorschriften,
zu deren Studium das verantwortliche
Personal verpflichtet ist.
These instructions summarise the most
important safety measures. They supple-
ment the corresponding regulations, which
the staff responsible must study.
Le présent mode d’emploi résume de
façon concise les mesures de sécurité les
plus importantes. Il ne peut en aucun cas
se substituer aux prescriptions correspon-
dantes, dont l’étude par le personnel res-
ponsable demeure obligatoire.
Änderungen vorbehalten. Subject to alterations. Sous réserve de modifications.
R. STAHL Schaltgeräte GmbH
Kompetenzcenter Licht
Nordstraße 10, D-99427 Weimar
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
www.stahl-ex.com

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
2
Sicherheitshinweise Safety instructions Consignes de sécuritè
Beachten Sie bitte folgendes bei Montage und Betrieb der Verkehrsampel:
Observe the following during setting-up and operation of the traffic light:
Lors du montage et du fonctionnement, observer de feux de signalisation.
Besondere Bedingungen für den sich
e-
ren Gebrauch:
Special
conditions for safe use:
Condition spéciale pour une utilisation
sure:
•Das freie Kabelende muss fachgerecht angeschlossen werden (z. B. Ex e- Klemmkasten).
•Vor Öffnen des Gehäuses der Verkehrsampel muss spannungsfrei geschaltet werden.
•Das Reinigen der Lichtfelder darf nur mit einem feuchten Tuch erfolgen (Gefahr der statischen Aufladung).
•Connection of the free end of the cable will be of an appropriate type.
•Traffic light may not be opened when energized.
•To minimise the risk of static discharge clean lens surfaces only with damp cloth.
•L’extrémité libre du câble devra faire l’objet d’un raccordement approprié.
•Le feu ne peut pas être ouvert sous tension.
•A fin de réduire au maximum le risque de décharge électrostatique, les lentilles ne seront nettoyées
qu’avec un linge humide.
Verwenden Sie die Ampel nur für den
zugelassenen Einsatzzweck.
Fehlerhafter oder unzulässiger Einsatz
sowie das Nichtbeachten der Hinweise
dieser Betriebsanleitung schließen eine
Gewährleistung unsererseits aus.
Use the traffic light only for their intended
purpose. Incorrect or impermissible use
invalidates our warranty provision.
N´utilisez le feux de signalisation que dans
le but prévu et autorisé. Toute utilisation
incorrecte ou interdite annule notre garan-
tie.
Umbauten und Veränderungen an der
Ampel, die den Explosionsschutz be-
einträchtigen, sind nicht gestattet.
Die Ampel darf nur im unbeschädigten und
sauberen Zustand betrieben werden.
Conversions and modifications on the
traffic light, which would impair explosion
protection, are not permitted.
Operate the traffic light only if it is clean
and not damaged.
Il est interdit de procéder à des modifica-
tions le feu de signalisation d'entraver la
protection antidéflagrante.
Utiliser les feux de signalisation un appa-
reil lorsqu'il est intact et propre.
Bei Errichtung und Betrieb im Anwen-
dungsfall ist Folgendes zu beachten:
When installing and operating and
when in use, cognisance must be taken
of the following:
Pour l’installation et l’utilisation/
application spécifique, observer les
points suivants:
•
das Gerätesicherheitsgesetz
•
the equipment safety legislation
•
la législation sur la sécurité des
appareils en vigueur
•
die nationalen Sicherheitsvorschriften
•
the national safety regulations
•
the national accident prevention
regulations
•
die nationalen Unfallverhütungsvor-
schriften
•
the national accident prevention regu-
lations
•
les prescriptions de sécurité na-
tionales
•
die nationalen Montagevorschriften
•
the national installation regulations
•
les prescriptions nationales de
montage
•
die allgemein anerkannten Regeln der
Technik
•
the generally recognised technical
regulations
•
les règles généralement re-
connues de la technique
•
die Sicherheitshinweise dieser Be-
triebsanleitung
•
the safety guidelines in these operat-
ing instructions
•
les consignes de sécurité du pré-
sent mode d’emploi
•
die Kennwerte der Typ- und Daten-
schilder
•
the characteristic values on the rating
and data plates
•
les valeurs nominales indiquées
sur les plaques signalétiques
•
die Prüfbescheinigungen
•
the test certificates
•
les certificats d’essais
Beschädigungen können den Ex-Schutz
aufheben.
Damage may eliminate the explosion
protection.
Suppression potentielle de la protection
anti-explosion en cas de dommage au
niveau du luminaire.

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
3
1 Normenkonformität 1 Conformity with standards 1 Conformité aux normes
Die relevanten Normen sind in der EG-
Konformitätserklärung aufgelistet. The relevant standards are listed in the EC Declaration of Conformity. Vous trouverez la liste des normes impor- tantes dans la déclaration de conformité
CE.
2 Technische Daten 2 Technical data 2 Caractéristiques techniques
Explosionsschutz:
II 2G EEx ed II C T3…T1
1)
II 3D EEx T
0
max
1)
1)
siehe Tabelle
Ex-protection:
II 2G EEx ed II C T3…T1
1)
II 3D EEx T
0
max
1)
1)
see table
Mode protection:
II 2G EEx ed II C T3…T1
1)
II 3D EEx T
0
max
1)
1)
voir le tablau
Prüfungsschein: ISSeP 02 ATEX 040 X
Test certificate: ISSeP 02 ATEX 040 X Certificat de test: ISSeP 02 ATEX 040 X
Kennzeichnung: CE 0158 Marking: CE 0158 Marquage: CE 0158
Leuchtmittel Luminous substances Substances fluorescentes
Glühlampe
Filament lamp
Lampe à in-
candescence
Fassung
Socket
Douille
Spannung
Voltage
Tension
Leistung
Capacity
Capacité
Temperaturklasse(T)
Temperature class (T)
Classe de la tempéra-
ture (T)
max. Oberlächentemperatur [T
O max
]
Maximum surface temperature
Température de la surface maximale
25 W...60 W E27 230V max. 60W T3 T90°C
E27 130V max. 60W T1 T95°C
E27 130V max. 40W T2 T95°C
E27 24V/42V max. 60W T2 T115°C
Material
Gehäuse: Polycarbonat, schwarz
Lichtfelder: Polycarbonat, ∅200mm
Farben: klar, rot, grün,
blau, signalgelb
Dichtung: Neoprene, schwarz
Reflektor: Kupfer, verchromt
Sonnenblende: Polyamid
Materials
Housing: polycarbonate, black
Light fields: polycarbonate, ∅200mm
Farben: clear, red, green,
blue, signal yellow
Seal: neoprene, black
Reflector: copper, chromium-plated
Viewing hood: polyamide
Matériaux
Boîter: polycarbonate, noir
Champs de lumière: ∅200mm
Coleurs: clairement, rouge, vert, bleu,
signal jaune
Etoupage: néoprène; noir
Réflecteur: cuivre, chromé,
Parasol: polyamide
Verschluss: Innensechskantschraube M5,
Edelstahl, Fronttür scharniert Lock: hexagon socket screw M5, special steel, front door hinged Fermeture: Boulon à six pans creux M5, acier spécial, porte frontale
garnie de charnières
Montage: senkrecht Installation: vertical Installation: vertical
Nennspannung: 24V, 42V, 130V, 230V Nominal voltage: 24V, 42V, 130V, 230V Tension nominale: 24V, 42V, 130V, 230V
Schutzklasse: I gem. EN 60598
Protection: I acc. EN 60598 Classe de protection: I selon EN 60598
Schutzart: IP 54 Protection rating: IP 54 Indice de protection: IP 54
Umgebungstemperatur:
- 20 °C … + 40 °C
Ambient temperature:
- 20 °C … + 40 °C
Température ambiante:
- 20 °C … + 40 °C

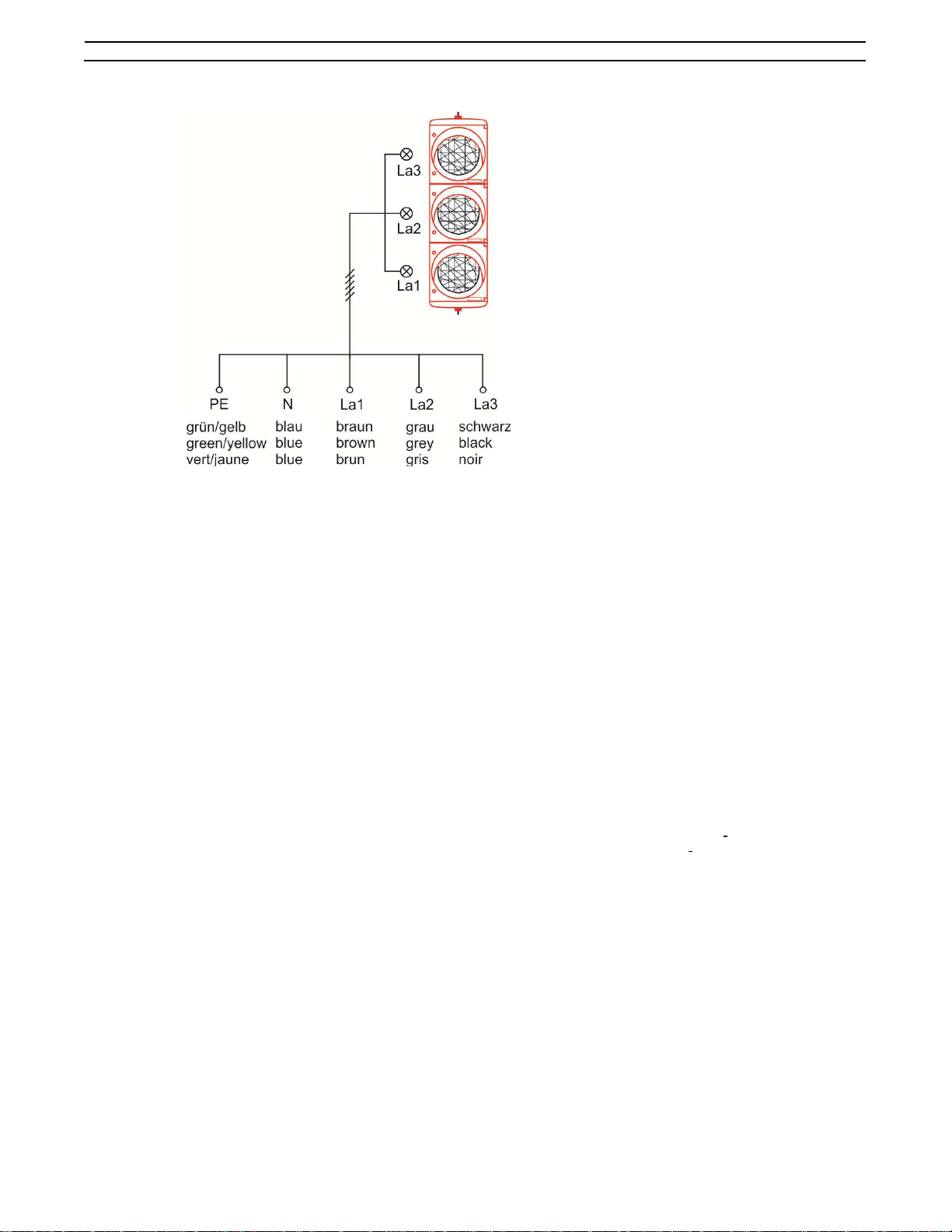

Anschlussart:
Anschlussleitung H 07 RN-F, Länge 4m
3G 1,5mm² für 1 Lichtfeld, ∅9,6mm
4G 1,5mm² für 2 Lichtfelder, ∅10,5mm
5G 1,5mm² für 3 Lichtfelder, ∅11,5mm
Connection type:
Connection line H 07 RN-F, length 4m
3G 1,5mm² for 1 light field, ∅9,6mm
4G 1,5mm² for 2 light fields, ∅10,5mm
5G 1,5mm² for 3 light fields, ∅11,5mm
Mode de raccordement:
Conduite de raccordement H 07 RN-F,
Longueur 4m
3G 1,5mm² pour champ de lumière,
∅9,6mm
4G 1,5mm² pour 2 champs de lumière,
∅10,5mm
5G 1,5mm² pour 3 champs de lumière,
∅11,5mm

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
4
Bei anderen vom Standard abweichenden Betriebsbedingungen nehmen Sie bitte Rücksprache mit dem Hersteller.
In the event of operating conditions other than standard operating conditions, please contact the manufacturer.
Pour d’autres conditions d‘utilisation différentes des conditions standard, veuillez prendre contact auprès du fabri-
cant.
3 Montage
3.1 Maßzeichnungen
3 Mounting
3.1 Dimension drawings 3 Montage 3.1 Dessin cotés
Verkehrsampel 6091/211
Traffic light 6091/211
Feux de signalisation 6091/211
Verkehrsampel 6091/221
Traffic light 6091/221
Feux de signalisation 6091/221

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
5
Verkehrsampel 6091/231
Traffic light 6091/231
Feux de signalisation 6091/231
Mastmontage
Mast attachment
Montage sur mât
3.2 Montagemöglichkeiten 3.2 Installation possibilities 3.2 Possibilités d’installation
Die Montagelage der Ampel ist senkrecht.
Sie eignet sich für den Einsatz im Innen-
und Außenbereich.
Installation position of the traffic light will
be vertical. It will be suitable for inside and
outside.
La position d’installation sera verticale.
Elle sera propre au-dedans et dehors.
Wandmontage
Zur Wandmontage sind jeweils zwei Mon-
tageschienen grundsätzlich beigelegt. Die
Befestigungsbohrung hat einen Durch-
messer von 14mm (siehe auch Skizze).
Wall installation
For the wall installation two mounting rails
will be included on principle. The fastening
bore hole will have a diameter of 14 mm
(see also sketch).
Installation murale
Pour l’installation murale deux embases
associables seront ajoutées par principe.
Le diamètre de perçage sera 14 mm (vu
aussi l’esquisse).
Mastmontage
Zur Mastmontage steht ein Montagesatz
als Zubehör zur Verfügung. Geeignet für
Mastdurchmesser von 90mm (siehe auch
Skizze).
Pole installation
For the pole installation there will be an
installation kit as accessories. Suitable for
pole diameter of 90 mm (see also sketch).
Installation à poteau
Pour l’installation à poteau il y aura un lot
d’installation comme accessoires. Etant
propre au diamètre de poteau de 90 mm
(vu aussi l’esquisse).
Sonnenschutzblende
Die Sonnenschutzblenden sind grundsätz-
lich beigegeben. Sie lassen sich in dafür
vorgegebene Schlitze einfach eindrücken,
wobei sie einrasten. Nach dem Eindrücken
Verrastung überprüfen!
Sunshade
Sunshades will be added on principle.
They can be very easily impressed into the
provided slots where they will catch.
Please check catching after impression!
Parasol
Les parasols seront ajoutés par principe.
Ils peuvent être pressés très simplement
dans les rainures prévues pour cela en
enclenchant. Après avoir pressé contrôlez
s.v.p. l’enclenchement!
Montage- Sicherheitshinweise beachten:
Note the installation safety instructions:
Respecter les consignes de montage et de
sécurité:
•
Einsatztemperatur
•für Zonen 1 und 2 sowie 22 möglich
Beschädigungen an der Ampel gefährden
den Ex- Schutz!
•
Application temperature
•Possible for zones 1, 2 and 22
Damage to the traffic light en-dangers the
explosion protection!
•
Température d’utilisation
•Utilisation possible dans les zones 1, 2
et 22
•Tout dommage au niveau du feu de
signalisation est préjudiciable à la pro-
tection Ex!

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
6
3.3 Netzanschluss
3.3 Mains connection 3.3 Raccordement au secteur
Ampel ist mit einer fest installierten An-
schlussleitung (4 m) versehen. Nach Mon-
tage der Ampel die Leitung fest verlegen.
The traffic light has got a firmly installed
connecting line (4 m). Lay the line solidly
after installation of traffic light.
Le feu de circulation disposera d’une con-
duite (4 m) de raccordement installée
rigidement. Après l’installation de la lampe
posez la conduite rigidement, s.v.p.
Wird der Anschluss im explosionsgefähr-
deten Bereich durchgeführt, muss eine
explosionsgeschützte Anschlussdose/
Klemmenkasten verwendet werden.
Should the connection is executed in a
hazardous location an explosion-proof
contact box/terminal box will have to be
used.
Si le raccordement est réalisé en locaux
en danger d’explosions une boîte de jonc-
tion/boîte de bornes antidéflagrante doit
être utilisée.
Kabeleinführung auf Durchmesser der
Anschlussleitung abstimmen. Adjust cable entry to the diameter of con- necting line. Accordez l’entrée de câble au diamètre de la conduite de raccordement.
Ein Lichtfeld
Single light
Champ de lumière
Anschlussleitung H 07 RN-F, Länge 4 m
3G 1,5 mm² für 1 Lichtfeld, ∅9,6 mm
Connection line H 07 RN-F, length 4m
3G 1,5 mm² for 1 light field, ∅9,6mm
Conduite de raccordement H 07 RN-F,
Longueur 4 m, 3G 1,5 mm² pour champ de
lumière, ∅9,6 mm
Zwei
Lichtfeld
er
Double
light
Deux c
hamp de l
u
mière
Anschlussleitung H 07 RN-F, Länge 4 m
4G 1,5 mm² für 2 Lichtfelder, ∅10,5 mm
Connection line H 07 RN-F, length 4 m
4G 1,5 mm² for 2 light fields, ∅10,5 mm
Conduite de raccordement H 07 RN-F,
Longueur 4 m 4G 1,5 mm² pour 2 champs
de lumière, ∅10,5mm

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
7
Drei Lichtfelder Double light Trois champ de lumière
Anschlussleitung H 07 RN-F, Länge 4 m
5G 1,5 mm² für 3 Lichtfelder, ∅11,5 mm
Connection line H 07 RN-F, length 4 m
5G 1,5 mm² for 3 light fields, ∅11,5 mm
Conduite de raccordement H 07 RN-F,
Longueur 4 m 5G 1,5mm² pour 3 champs
de lumière, ∅11,5mm
4 Inbetriebnahme 4 Commissioning 4 Mise en service
Bevor Sie die Ampel in Betrieb nehmen,
stellen Sie sicher, dass Before putting the traffic light into operaton, ensure that it:
•
Avant de mettre feu de signalisation
en service, s’assurer que:
•
•
die Ampel vorschriftsmäßig installiert
wurde
•
is installed according to the regulations
•
le feu de signalisation a été installé
conformément aux prescriptions
•
der Anschluss ordnungsgemäß ausge-
führt wurde
•
the connection has been made properly
•
le raccordement électrique est con-
forme
•
die Betriebs- und Nennspannung be-
achtet wurde
•
line voltage will have to be observed
•
la tension du réseau doit être obser-
vée
•
die Ampel nicht beschädigt ist
•
the traffic light is not damaged
•
les feux de signalisation sont intactes
5 Instandhaltung 5 Maintenance 5 Entretien et maintenance
Das Gehäuse nicht unter Spannung
öffnen!
Do not open case being alive! N’ouvrez pas le boîtier étant sous ten-
sion!
Um bei der Reinigung des Gehäuses und
der Lichtfelder eine statische Aufladung zu
verhindern, nur mit feuchtem Tuch reini-
gen. Zur Reinigung wird Wasser unter Zu-
satz eines Handspülmittels empfohlen.
In order to avoid frictional electricity clean-
ing the case please uses only a moist rag.
For the cleaning we recommend water with
a washing-up liquid.
Pour éviter une charge électrostatique en
nettoyant le boîtier et les champs de lu-
mière faites le nettoyage seulement avec
un torchon mouillé. Pour le nettoyage on
recommande de l’eau avec un produit
pour laver la vaisselle.
Reparatur- und Instandsetzungsarbeiten an
der Ampel dürfen nur von dafür befugtem
und entsprechend geschultem Personal
durchgeführt werden. Vor Beginn dieser
Arbeiten müssen die Geräte spannungsfrei
geschaltet werden.
Repair and maintenance work may only be
carried out by suitable authorised and ap-
propriately trained personnel. Before such
work commences, the units must be volt-
age free.
Les interventions de réparation et mainte-
nance sur les feux de signalisation ne
peuvent être effectuées que par un per-
sonnel autorisé et qualifié en conséquence.
Mettre les appareils hors tension avant
d’entre-prendre ces opérations.
Auswechseln der Glühlampe
Die Fronttür des Lichtfeldersegmentes
durch lösen zweier Zylinderkopfschrauben
M5 öffnen; Fronttür ist scharniert.
Glühlampe ersetzen und Tür wieder fest
verschließen.
Replacement of incandescent lamp
Open front door of light field segment by
releasing of two cheese/fillister heads M5.
Front door is hinged. Replace incandes-
cent lamp and re-close the door firmly.
Remplacement de la lampe à incandes-
cence
Ouvrez la porte frontale du segment de
champ de lumière en dévissant les deux
vis à tête cylindrique M5. La porte frontal
sera garnie de charnières. Remplacez la
lampe à incandescence et fermez la porte
fermement.

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
8
Beachten Sie die geltenden nationalen Bestimmungen im Einsatzland!
Please observe the valid national regulations in the country of use!
Observer les prescriptions nationales en vigueur dans le pays d’installation!
Bei Wartungsarbeiten sind folgende Punk-
te zu überprüfen: When carrying out maintenance work, the following points must be checked. En cas d’opérations d’entretien, vérifier les points suivants.
•Beschädigung oder Risse an Gehäuse
oder Lichtfeldern?
•Anschlussleitung in einwandfreiem
Zustand?
•Reflektoren in gutem Zustand?
•Dichtungen ohne Beschädigung?
•Gehäuse/ Fronttüren fest verschlos-
sen?
•Montagezustand einwandfrei?
•Are there damages or fissures at the
case or light fields?
•Is the connecting line O.K.?
•Are the reflectors in a perfect condi-
tion?
•Seals without any damage?
•Are the cases/front doors closed com-
pletely?
•Assembly condition O.K.?
•Détériorations ou fissures au boîtier ou
aux champs de lumières?
•La conduite de raccordement irrécu-
sable?
•Réflecteurs en bonne condition?
•Etoupages sans détérioration?
•Boîtier/portes frontales fermés solide-
ment?
•Etat d’installation irrécusable?
6 Zubehör/Ersatzteile 6 Accesories/spare parts 6 Accessoires/pièces de rechange
Es ist nur Originalzubehör der Fa. R. STAHL zu verwenden.
Use only R. STAHL original accessories and sparts.
Seules des pièces de rechange et des accessoires d’origine de R. STAHL doivent être utilisés.
Zubehör und Ersatzteile siehe Datenblatt unter www.stahl-ex.com.
For accessories and spare parts, see data sheet at www.stahl-ex.com.
Vous trouvez les accessoires et pièces de rechange dans la fiche technique sur notre site Internet
www.stahl-ex.com.
7
Entsorgung
7
Disposal
7
Réglementation concernant les
déchets
Beachten Sie die nationalen Abfall-Beseitigungsvorschriften.
Observe the national orders of refuse removal.
Respectez les réglementations nationales concernant l’élimination des déchets.
Für spezielle Fragen stehen wir Ihnen gerne zur Verfügung. Wenden Sie sich bitte an die für Ihr Gebiet zuständige R.
STAHL Organisation.
If you have any queries, we will be happy to deal with them. Please contact the STAHL dealership responsible for
your area.
Nous restons à votre disposition pour toute question spécifique. Veuillez-vous adresser à l’organisation commerciale
STAHL compétente pour votre région.

Betriebsanleitung
Operating
instructions
Mode d‘emploi
ID: 118918/6091601300/R. STAHL/2014-10-20/de-en-fr-02
9
