Betriebsanleitung
Additional languages r-stahl.com
DE
Ex i Stromversorgung
Reihe 9143

2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Sichere Verwendung ...........................................................................................6
3.4 Umbauten und Änderungen ................................................................................7
4 Funktion und Geräteaufbau ................................................................................7
4.1 Funktion ..............................................................................................................7
4.2 Geräteaufbau ......................................................................................................8
5 Technische Daten ...............................................................................................8
6 Projektierung .....................................................................................................12
7 Transport und Lagerung ...................................................................................12
8 Montage und Installation ...................................................................................12
8.1 Maßangaben / Befestigungsmaße ....................................................................13
8.2 Montage / Demontage, Gebrauchslage ............................................................13
8.3 Installation .........................................................................................................15
9 Parametrierung und Inbetriebnahme ................................................................16
9.1 Austausch des Geräts .......................................................................................16
9.2 Parametrierungen .............................................................................................16
9.3 Inbetriebnahme .................................................................................................18
10 Betrieb ...............................................................................................................18
10.1 Anzeigen ...........................................................................................................18
10.2 Fehlerbeseitigung .............................................................................................18
11 Instandhaltung, Wartung, Reparatur .................................................................19
11.1 Instandhaltung ..................................................................................................19
11.2 Wartung ............................................................................................................19
11.3 Reparatur ..........................................................................................................19
11.4 Rücksendung ....................................................................................................20
12 Reinigung ..........................................................................................................20
13 Entsorgung ........................................................................................................20
14 Zubehör und Ersatzteile ...................................................................................20

159855 / 9143601310
2020-12-04·BA00·III·de·14
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: r-stahl.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 159855 / 9143601310
Publikationsnummer: 2020-12-04·BA00·III·de·14
Hardwareversion: A
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank
• Datenblatt
Dokumente in weiteren Sprachen, siehe r-stahl.com.
1.4 Konformität zu Normen und Bestimmungen
Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com.
Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
https://r-stahl.com/de/global/support/downloads/.

Erläuterung der Symbole
4159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr bzw. des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei
Personen führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder
seiner Umgebung führen.

159855 / 9143601310
2020-12-04·BA00·III·de·14
Sicherheitshinweise
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Projektierung
• Montage/Demontage des Geräts
• (Elektrische) Installation
• Inbetriebnahme
• Instandhaltung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
• IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
• IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
• IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.
15649E00
Eingang
15648E00
Ausgang
11048E00
Sicherheitshinweise, welche unerlässlich zur Kenntnis genommen werden
müssen: Bei Geräten mit diesem Symbol sind die entsprechenden Daten
und / oder die sicherheitsrelevanten Hinweise der Betriebsanleitung zu
beachten!

Sicherheitshinweise
6159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
3.3 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Sicherstellen, dass das Gerät unbeschädigt ist.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Für die Projektierung das Dokument "Installationsanleitung Schaltschrank" beachten
(Download über r-stahl.com, Produktdokumentation, Unterpunkt "Projektierung").
Bei Montage und Installation
• Montage und Installation nur durch qualifizierte und autorisierte Personen
(siehe Kapitel "Qualifikation des Personals") durchführen lassen.
• Gerät nur in Bereichen installieren, für die es aufgrund seiner Kennzeichnung geeignet
ist.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Geräte des Typs 9143/10-...-...-10 (Hilfsenergie 24 V) nur in Zone 2, 22 oder
außerhalb explosionsgefährdeter Bereiche installieren.
• Geräte des Typs 9143/10-...-...-20 nur außerhalb explosionsgefährdeter Bereiche
installieren.
• Gerät 9143/10-...-...-10 bei Einsatz in Zone 2 in ein schützendes Gehäuse oder einen
Schrank gemäß IEC/EN 60079-15 einbauen, die jeweils eine geeignete Schutzart
(mindestens IP54) aufweisen.
• Gerät 9143/10-...-...-10 bei Einsatz in Zone 22 in ein schützendes Gehäuse oder einen
Schrank gemäß IEC/EN 60079-31 einbauen, die jeweils eine geeignete Schutzart
(mindestens IP64) aufweisen.
• An die eigensicheren Signalstromkreise dürfen, auch bei Einsatz in Zone 2 und 22,
eigensichere Geräte der Zonen 1 und 21 angeschlossen werden.
• Gerät nur an eigensichere Klemmen anschließen.
• Das Gerät nur an Betriebsmittel anschließen, in denen keine höheren Spannungen als
253 V AC (50 Hz) auftreten können.
• Die sicherheitstechnischen Werte der angeschlossenen Feldgeräte müssen mit den
Angaben des Datenblattes bzw. der EU-Baumusterprüfbescheinigung
übereinstimmen.
• Bei Zusammenschaltungen mehrerer aktiver Betriebsmittel in einem eigensicheren
Stromkreis können sich andere sicherheitstechnische Werte ergeben. Hierbei kann
die Eigensicherheit gefährdet werden!
• Stromkreise der Zündschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart "Ex i"
betrieben werden.

159855 / 9143601310
2020-12-04·BA00·III·de·14
Funktion und Geräteaufbau
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
Inbetriebnahme, Wartung, Reparatur
• Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen
(siehe Kapitel "Qualifikation des Personals") durchführen lassen.
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind.
• Das Gerät enthält Bauteile, die durch elektrostatische Entladung beschädigt werden
können. Vor Arbeiten am Gerät Körper an geerdeten Metallteilen entladen bzw. ein
ESD-Ableitband anlegen.
3.4 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Einsatzbereich
Die Ex i Stromversorgung wird zur eigensicheren Versorgung von Feldgeräten wie
z. B. 3- oder 4-Leiter-Messumformern, Magnetventilen, Lichtschranken und Reglern
eingesetzt.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung
genannten Einsatzzweck verwenden.

Technische Daten
8159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
4.2 Geräteaufbau
5 Technische Daten
Kennzeichnung
Typbezeichnung 9143/10-…-…-.0
CE-Kennzeichnung C0158
#Gerätelement Beschreibung
09061E00
1 Grüne Klemmen Anschlussklemme für den sicheren Bereich
2 LED "PWR", grün Anzeige Hilfsenergie
4 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
Explosionsschutz
Ausführung 9143/10-...-...-10 9143/10-...-...-20
Global (IECEx)
Gas, Staub und
Bergbau
IECEx BVS 12.0009X IECEx BVS 12.0009X
Ex nA [ib Gb] IIC/IIB T4 Gc
[Ex ib Db] IIIC
[Ex ib Gb] IIC/IIB
[Ex ib Db] IIIC
[Ex ib Mb] I [Ex ib Mb] I
Europa (ATEX)
Gas, Staub und
Bergbau
BVS 05 ATEX E 152X BVS 05 ATEX E 152X
E II 3 (2) G Ex nA [ib Gb] IIC/IIB T4 Gc
E II (2) D [Ex ib Db] IIIC
E II (2) G [Ex ib Gb] IIC/IIB
E II (2) D [Ex ib Db] IIIC
E I (M2) [Ex ib Mb] I E I (M2) [Ex ib Mb] I
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), Kanada (CSA), Kasachstan (TR),
Korea (KCs), Russland (TR), USA (CSA), Weißrussland (TR)
Schiffszertifikate DNV GL
2
1
4
9143

159855 / 9143601310
2020-12-04·BA00·III·de·14
Technische Daten
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
Explosionsschutz
Ausführung 9143/10-065-
200-.0
9143/10-099-
220-.0
9143/10-104-
220-.0
9143/10-114-
200-.0
Sicherheitstechnische Daten
Max. Spannung Uo6,5 V 9,9 V 10,4 V 11,4 V
Max. Strom Io200 mA 220 mA 220 mA 200 mA
Max. Leistung Po1,3 W 2,178 W 2,288 W 2,28 W
Max. anschließbare
Kapazität Co
IIC 25 mF3 mF2,4 mF1,64 mF
IIB 570 mF 20,2 mF 16,8 mF 11,2 mF
I 1000 mF 190 mF 110 mF52 mF
Max. anschließbare
Induktivität Lo
IIC 0,82 mH 0,30 mH 0,24 mH 0,16 mH
IIB 3,71 mH 1,7 mH 1,5 mH 1,4 mH
I 11 mH 9 mH 9 mH 11 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V AC
Ausführung 9143/10-124-
150-.0
9143/10-156-
065-.0
9143/10-156-
160-.0
9143/10-187-
050-.0
9143/10-244-
060-.0
Max. Spannung Uo12,4 V 15,6 V 15,6 V 18,7 V 24,4 V
Max. Strom Io150 mA 65 mA 160 mA 50 mA 60 mA
Max. Leistung Po1,86 W 1,014 W 2,496 W 0,935 W 1,464 W
Max. anschließbare
Kapazität Co
IIC 1,24 mF0,497 mF – 0,27 mF–
IIB 7,9 mF3,03 mF3,03 mF 1,64 mF0,88 mF
I34 mF 16,3 mF 16,3 mF9,2 mF5,1 mF
Max. anschließbare
Induktivität Lo
IIC 0,17 mH 0,445 mH – 0,06 mH –
IIB 2,08 mH 11,2 mH 0,351 mH 15,5 mH 534 mH
I 20 mH 100 mH 18 mH 180 mH 120 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheits-
technische
Maximalspannung
253 V AC
Weitere Angaben und Wertekombinationen, siehe Bescheinigungen

Technische Daten
10 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
Ausführung 9143/10-...-...-10 9143/10-...-...-20
Elektrische Daten
Hilfsenergie
Nennspannung
UN
24 V AC / DC 110 / 115 / 230 V AC
Spannungs-
bereich
AC: 20 ... 28 V
DC: 18 ... 35 V
85 ... 253 V AC
Frequenzbereich AC: 48 ... 62 Hz
DC: –
48 ... 62 Hz
Verpolschutz AC: –
DC: ja
–
Ausführung 9143/10-065-
200-.0
9143/10-099-
220-.0
9143/10-104-
220-.0
9143/10-114-
200-.0
Elektrische Daten
Hilfsenergie
Leistungs-
aufnahme
24 V DC 2,6 W 5,0 W 5,0 W 4,6 W
110 / 115 V AC 2,3 VA – 4,0 VA 3,7 VA
230 V AC 3,3 VA – 4,6 VA 4,5 VA
Hinweis Leistung jeweils bei Nennstrom ermitteln
Ausführung 9143/10-124-
150-.0
9143/10-156-
065-.0
9143/10-156-
160-.0
9143/10-187-
050-.0
9143/10-244-
060-.0
Elektrische Daten
Hilfsenergie
Leistungs-
aufnahme
24 V DC 3,3 W 1,5 W 4,0 W 2,0 W 2,8 W
110 / 115 V AC 2,8 VA 1,8 VA 4,0 VA 2,0 VA 2,6 VA
230 V AC 3,5 VA 2,8 VA 4,9 VA 3,2 VA 3,8 VA
Hinweis Leistung jeweils bei Nennstrom ermitteln
Technische Daten
Elektrische Daten
Strombegrenzung Bei Erreichen des max. Nennstromes wird die Ausgangsspannung linear
gegen 0 V geregelt.
Galvanische
Trennung
Prüfspannung gemäß IEC/EN 60079-11
Ausgang zu
Hilfsenergie
1,5 kV AC
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21

159855 / 9143601310
2020-12-04·BA00·III·de·14
Technische Daten
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
Weitere technische Daten, siehe r-stahl.com.
Umgebungsbedingungen
Umgebungs-
temperatur
Einzelgerät -20 ... +65 °C
Gruppenmontage -20 ... +60 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
"Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte
(keine Betauung)
< 85 % bei Ta > 40 °C
Verwendung in Höhe < 2000 m

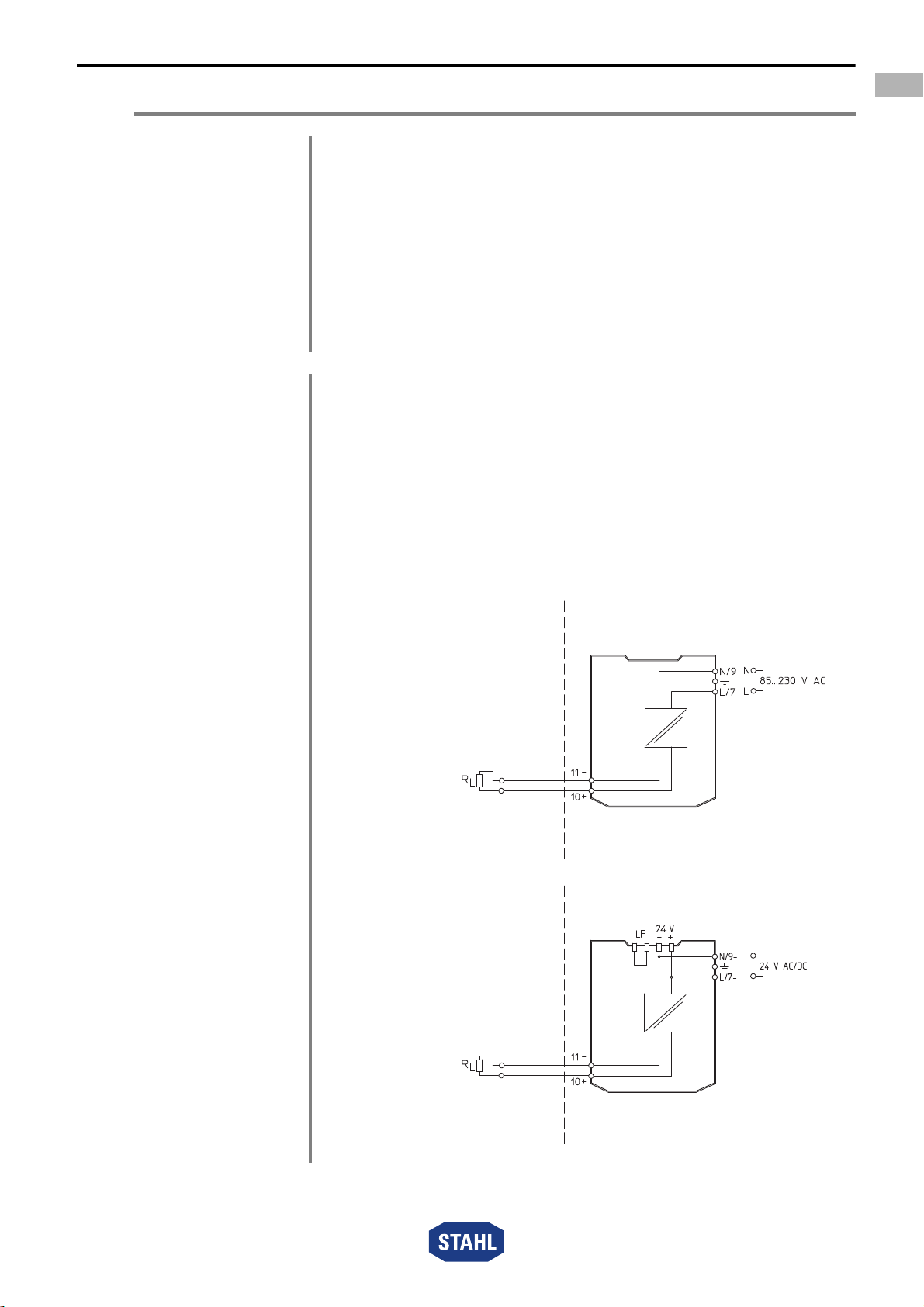

Mechanische Daten
Anschluss
Anschlussplan
Technische Daten
Anschluss einadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
(ohne / mit Kunststoffhülse)
0,2 ... 2,5 mm2
0,2 ... 2,5 mm2
0,25 ... 2,5 mm2
Anschluss zweiadrig
- starr
- flexibel
- flexibel mit Aderendhülsen
0,2 ... 1 mm2
0,2 ... 1,5 mm2
0,25 ... 1 mm2
110 / 115 /
230 V AC
Typ 9143/..-...
-...-20.
10597E01
24 V AC / DC
Typ 9143/..-...
-...-10.
10598E01
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS
Zone 1
pac-Bus
Ex - Bereich Sicherer Bereich
Feldgerät ISpac Trennstufe SPS / PLS
Zone 1Zone 2

Projektierung
12 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
6 Projektierung
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
8 Montage und Installation
Die Geräte der Reihe 9143/10-...-...-10 (Hilfsenergie 24V) sind für den Einsatz in
gasexplosionsgefährdeten Bereichen der Zone 2, in staubexplosionsgefährdeten
Bereichen der Zone 22 sowie auch im sicheren Bereich zugelassen.
Geräte der Reihe 9143/10-...-...-20 dürfen nur außerhalb des Ex-Bereichs installiert
werden.
HINWEIS
Ausfall der installierten Geräte im Schaltschrank durch zu hohe
Umgebungstemperatur!
Nichtbeachten kann zu Sachschäden führen.
• Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des
zulässigen Temperaturbereichs betrieben wird.
• "Installationsanleitung Schaltschrank" sorgfältig beachten.
Detaillierte Angaben zur Projektierung finden Sie in der
"Installationsanleitung Schaltschrank" (Download über r-stahl.com,
Produktdokumentation, Unterpunkt "Projektierung").
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften
durchführen, damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass der
Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische,
thermische, elektrische Einflüsse sowie Schwingungen, Feuchte,
Korrosion (siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.

159855 / 9143601310
2020-12-04·BA00·III·de·14
Montage und Installation
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage
8.2.1 Montage / Demontage pac-Bus
Der pac-Bus ist ein Zubehör, das die Verdrahtung der Hilfsenergie und das Auslesen der
Sammelfehlermeldung vereinfacht.
Montage
Demontage
• In umgekehrter Reihenfolge wie bei Montage vorgehen.
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
10599E00
Die Komponenten für den pac-Bus Typ 9194 müssen separat bestellt
werden.
Der pac-Bus kann nur für die Variante 9143/10-...-...-10 eingesetzt werden.
07392E00
07391E00 15551E00
Gewünschte Anzahl der
pac-Bus-Elemente
zusammenstecken.
pac-Bus-Elemente auf
Hutschiene aufrasten.
Klemmenset am Anfang und
am Ende einstecken.
X
99 3 9[,0]
122 4 8[,0]
114,5 4 510 [ , ]
35,2 1 390 [ , ]
Maß X
Schraubklemmen 108 mm [4,25″]

Montage und Installation
14 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143

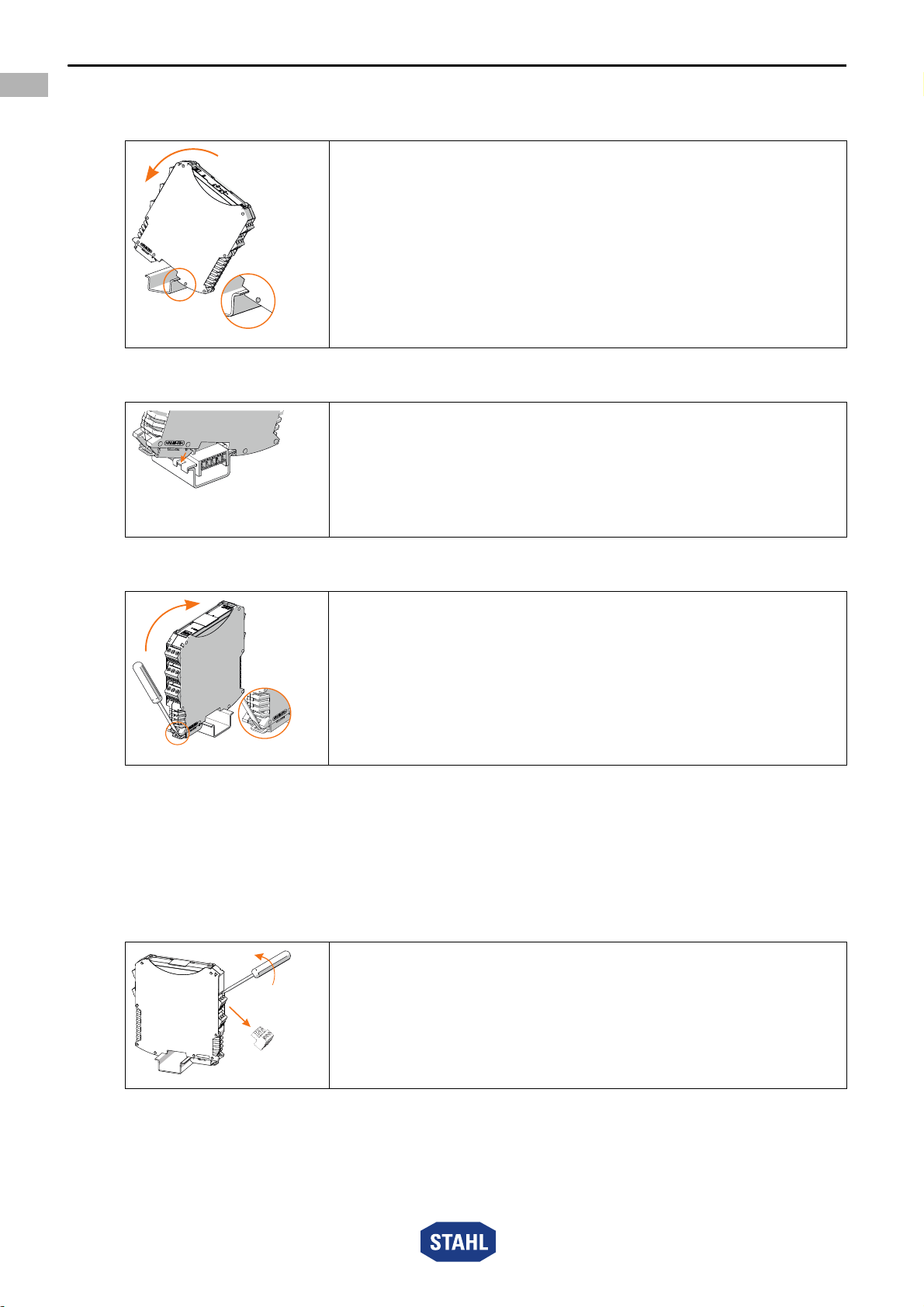

8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Demontage
8.2.3 Montage / Demontage steckbare Klemmen
Alle Geräte sind mit steckbaren Klemmen ausgestattet.
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
06886E00
• Gerät an die Hutschiene ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
Der pac-Bus ist mit einer Codierleiste und das Gerät mit einem
entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen:
Aussparung des Gehäuses dabei auf die Außenkante der
Hutschiene setzen.
• Gerät auf pac-Bus aufrasten.
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.

159855 / 9143601310
2020-12-04·BA00·III·de·14
Montage und Installation
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
8.3 Installation
8.3.1 Elektrische Anschlüsse
8.3.2 Prinzipschaltbilder
Siehe Geräteaufdruck oder Technische Daten.
8.3.3 Anschluss der Speisung
Typen 9143/..-...-...-10
24 V AC / DC
Typen 9143/..-...-...-20
110 / 115 / 230 V AC
Bei Betrieb unter erschwerten Bedingungen wie insbesondere auf Schiffen
sind zusätzliche Maßnahmen zur korrekten Installation je nach Einsatzort zu
treffen. Weitere Informationen und Anweisungen hierzu erhalten Sie gerne
auf Anfrage von Ihrem zuständigen Vertriebskontakt.
GEFAHR
Explosionsgefahr durch zu hohe Spannung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur an Betriebsmittel mit interner Spannung Um:
max. 253 V AC / 50 Hz anschließen.
GEFAHR
Explosionsgefahr durch falsche sicherheitstechnische Werte des
Geräts oder angeschlossener Feldgeräte!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Sicherheitstechnische Werte des Geräts und angeschlossener
Feldgeräte entsprechend der nationalen Installationsvorschriften
prüfen.
HINWEIS
Geräteausfall durch elektrostatisch überladene Bauelemente!
Nichtbeachten kann Sachschaden verursachen!
• Vor Arbeiten am Gerät körpereigene Spannung an geerdeten Metallteilen
entladen oder ein ESD-Ableitband anlegen.
Art der Versorgung Anschluss
Direkte Versorgung des Geräts über 24 V-Anschluss Grüne Klemme "7+" und "9-"
Versorgung über pac-Bus Pac-Bus Klemme "1+" und "2-"
Art der Versorgung Anschluss
Direkte Versorgung des Geräts mit 85 … 253 V AC Grüne Klemme "7 L" und "9 N"

Parametrierung und Inbetriebnahme
16 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
9 Parametrierung und Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Vorschriftsmäßige Installation des Gerätes.
• Richtiger Anschluss der Kabel.
• Keine Schäden am Gerät und an Anschlusskabeln.
• Fester Sitz der Schrauben an den Klemmen.
Richtiges Anzugsdrehmoment: 0,5 ... 0,6 Nm.
9.1 Austausch des Geräts
• Bei Austausch gegen baugleiches Gerät gegebenenfalls Drehschalter neu einstellen.
9.2 Parametrierungen
Einstellung des Drehreglers:
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
HINWEIS
Fehlfunktion oder Geräteausfall durch falsche Einstellung des Drehreglers (UA)!
Nichtbeachten kann zu Sachschäden führen.
• Leerlaufspannung (UA) am Drehregler einstellen.
• Leerlaufspannung (UA) nachmessen.
• Leerlaufspannung (UA) gemäß Auswahltabelle einstellen.
HINWEIS
Geräteausfall durch elektrostatisch überladene Bauelemente!
Nichtbeachten kann Sachschaden verursachen!
• Vor Arbeiten am Gerät körpereigene Spannung an geerdeten Metallteilen
entladen oder ein ESD-Ableitband anlegen.
• Schutz vor elektrostatischer Aufladung anbringen.
• Frontschild während des Betriebs im explosionsgefährdeten Bereich nicht
entfernen.
Der Drehregler befindet sich unterhalb der rechten frontseitigen Abdeckung.
Um den Drehregler zu bedienen, ist wie folgt vorzugehen:

159855 / 9143601310
2020-12-04·BA00·III·de·14
Parametrierung und Inbetriebnahme
17
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
• Leerlaufspannung UA gemäß folgender Auswahltabelle prüfen bzw. einstellen.
17205E00
Öffnen:
• Schwenkbaren Klarsichtdeckel rechts auf der Frontseite öffnen.
• Schraubendreher vorsichtig zwischen Gehäuse und Kunststoffabdeckung
ansetzen und Kunststoffabdeckung heraushebeln (Abbildung 1).
• Schwarze Kunststoffabdeckung entfernen.
Der Drehregler ist jetzt zugänglich.
Einstellen und Schließen:
• Gerät an Hilfsenergie anschließen.
• Ex i Ausgangsklemmen mit einem Voltmeter verbinden.
• Ausgangsspannung mit einem Schraubendreher auf den gewünschten Wert
einstellen.(Abbildung 2) Dabei Grenzwerte für die Ausgangsspannung beachten
(siehe technische Daten)!
• Kunststoffabdeckung sanft aufdrücken.
• Klarsichtdeckel schließen.
Auswahltabelle
Ausführung Hilfsenergie Ex i Ausgang Bestellnummer
Nennspannung UNMax. Nennstrom IN
Strom-
versorgung,
eigensicher
Reihe 9143
24 V AC / DC 4,0 ... 5,6 V 160 mA
9143/10-065-200-10s
8,8 ... 9,1 V 200 mA 9143/10-099-220-10s
8,7 ... 9,5 V 200 mA 9143/10-104-220-10s
9,4 ... 10,4 V 180 mA 9143/10-114-200-10s
9,5 ... 11,8 V 130 mA 9143/10-124-150-10s
12,5 ... 14,7 V 140 mA 9143/10-156-160-10s
18,9 ... 23,0 V 40 mA 9143/10-244-060-10s
110 / 115 / 230 V AC 4,0 ... 5,6 V 160 mA 9143/10-065-200-20s
8,7 ... 9,5 V 200 mA 9143/10-104-220-20s
9,4 ... 10,4 V 180 mA 9143/10-114-200-20s
9,5 ... 11,8 V 130 mA 9143/10-124-150-20s
12,5 ... 14,7 V 140 mA 9143/10-156-160-20s
14,6 ... 17,6 V 35 mA 9143/10-187-050-20s
18,9 ... 23,0 V 40 mA 9143/10-244-060-20s
Hinweis Die in der Tabelle aufgeführten Bestellnummern beinhalten Schraubklemmen.
1 2

Betrieb
18 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
9.3 Inbetriebnahme
Nach erfolgreicher Installation und Parametrierung Gerät folgendermaßen in Betrieb
nehmen:
• Hilfsenergieversorgung des Geräts einschalten.
10 Betrieb
10.1 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts an
(siehe auch Kapitel "Funktion und Geräteaufbau").
10.2 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer des Geräts
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
LED Farbe LED "EIN" LED "AUS"
LED "PWR" grün Gerät wird mit Hilfsenergie versorgt Gerät ist nicht in Betrieb,
Spannungsversorgung nicht
vorhanden
Fehler Fehlerursache Fehlerbehebung
LED "PWR" erloschen • Hilfsenergie ausgefallen
• Gerätesicherung defekt
• Hilfsenergieversorgung
verpolt
• Polarität der Hilfsenergieversorgung
kontrollieren.
• Verdrahtung der Hilfsenergieversorgung
kontrollieren.
• Bei defekter Sicherung das Gerät zur
Reparatur geben.
Keine Ausgangs-
spannung,
LED "PWR" leuchtet
• Eingangswiderstand des
Verbrauchers zu gering
• Strombegrenzung der
Stromversorgung
aktiviert
• Wert für maximalen Nennstrom
beachten.
• Verbraucher entsprechend der
Nennwerte auswählen.

159855 / 9143601310
2020-12-04·BA00·III·de·14
Instandhaltung, Wartung, Reparatur
19
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Umgebungstemperaturen,
• Bestimmungsgemäße Funktion.
11.2 Wartung
Das Gerät benötigt keine regelmäßige Wartung.
11.3 Reparatur
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

Reinigung
20 159855 / 9143601310
2020-12-04·BA00·III·de·14
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ex i Stromversorgung
Reihe 9143
11.4 Rücksendung
• Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von
R. STAHL zur Verfügung.
• Kundenservice persönlich kontaktieren.
oder
• Internetseite r-stahl.com aufrufen.
• Unter "Support" > "RMA Formular" > "RMA-Schein anfordern" wählen.
• Formular ausfüllen und absenden.
Sie erhalten per E-Mail automatisch einen RMA-Schein zugeschickt.
Bitte drucken Sie diese Datei aus.
• Gerät zusammen mit dem RMA-Schein in der Verpackung an die
R. STAHL Schaltgeräte GmbH senden (Adresse siehe Kapitel 1.1).
12 Reinigung
• Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
13 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
14 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der
R. STAHL Schaltgeräte GmbH verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage r-stahl.com.
