Stahl Series 9160 User manual

DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN

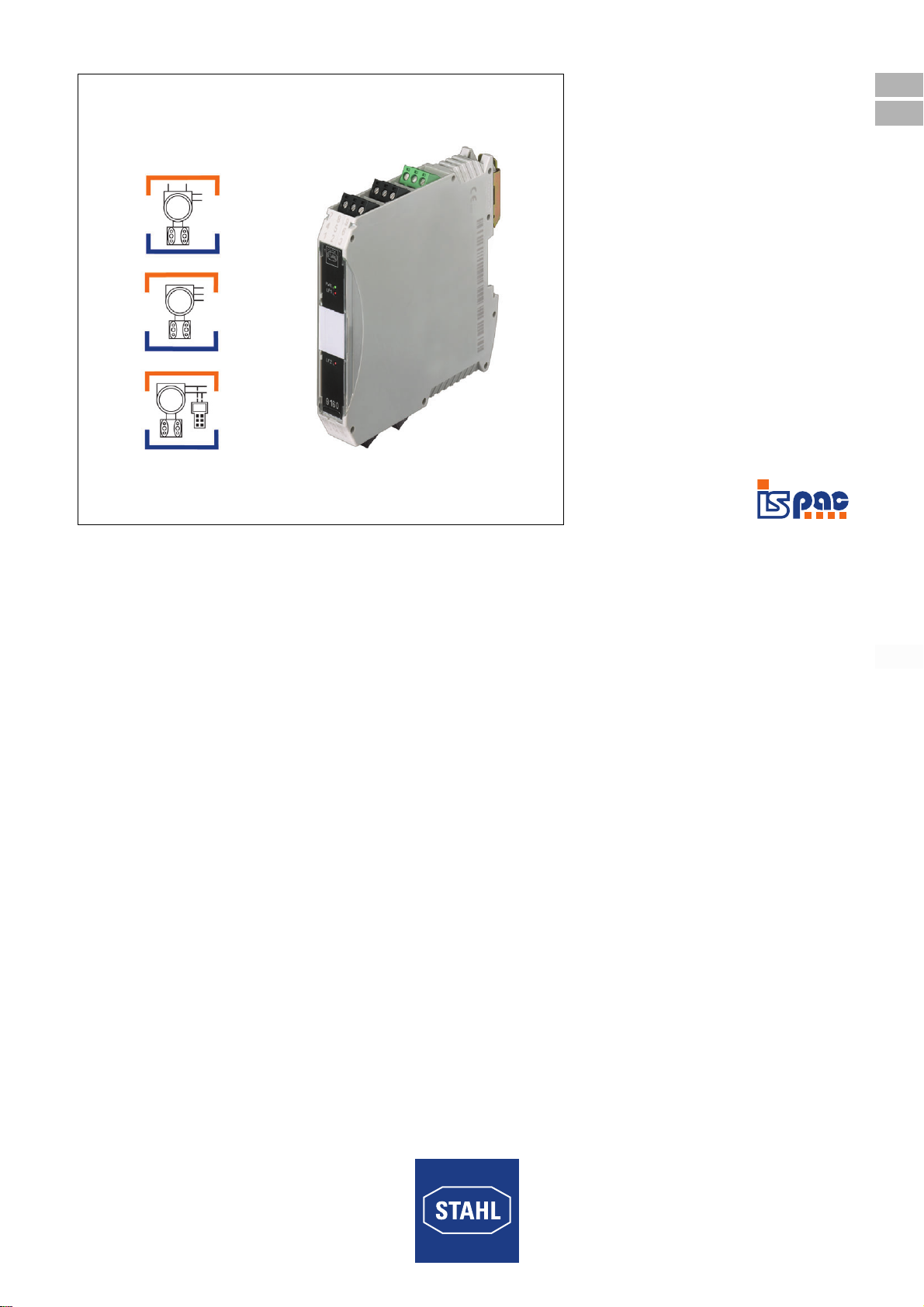

Messumformerspeisegerät Ex i
Transmitter Supply Unit Ex i
Reihe 9160
Series 9160

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
Messumformerspeisegerät Ex i
Reihe 9160

2Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller ............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ..........................................................................................5
3.3 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
4.2 Geräteaufbau ......................................................................................................7
5 Technische Daten ...............................................................................................7
6 Projektierung .....................................................................................................12
7 Transport und Lagerung ...................................................................................12
8 Montage und Installation ...................................................................................12
8.1 Maßangaben / Befestigungsmaße ....................................................................13
8.2 Montage / Demontage, Gebrauchslage ............................................................13
8.3 Installation .........................................................................................................14
9 Parametrierung und Inbetriebnahme ................................................................16
9.1 Austausch des Geräts ......................................................................................16
9.2 Parametrierungen .............................................................................................16
10 Betrieb ..............................................................................................................17
10.1 Betrieb ..............................................................................................................17
10.2 Anzeigen ...........................................................................................................17
10.3 Fehlerbeseitigung .............................................................................................17
11 Instandhaltung, Wartung, Reparatur .................................................................18
11.1 Instandhaltung ..................................................................................................18
11.2 Wartung ............................................................................................................18
11.3 Reparatur ..........................................................................................................18
11.4 Rücksendung ....................................................................................................18
12 Entsorgung .......................................................................................................19
13 Zubehör und Ersatzteile ...................................................................................19

221787 / 9160617310
2015-10-05·BA00·III·de·03
Allgemeine Angaben
3
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 221787 / 9160617310
Publikationsnummer: 2015-10-05·BA00·III·de·03
Hardwareversion: F
1.3 Weitere Dokumente
• Installationsanleitung Schaltschrank/Cabinet installation guide
• Safety Manual 9160
• Datenblatt/Data sheet 9160
• Handbuch 9160
• FMEDA Report SIL
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei Personen
führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.

221787 / 9160617310
2015-10-05·BA00·III·de·03
Sicherheitshinweise
5
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch
Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
• Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs-
bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät
beachten.
• Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei
der R. STAHL Schaltgeräte GmbH rückfragen.
• Für die Projektierung das Dokument "Installationsanleitung Schaltschrank" beachten
(Download über www.stahl-ex.com, Produktdokumentation, Unterpunkt
"Projektierung").
• Bei SIL-Anwendungen muß der FMEDA Report beachtet werden.
• Das Gerät in Zone 2, 22 oder außerhalb explosionsgefährdeter Bereiche installieren.
• Bei Einsatz in Zone 2 bzw. Zone 22 das Gerät in ein Gehäuse einbauen, das
den Anforderungen der IEC/EN 60079-15 bzw. IEC/EN 60079-31 genügt.
• Bei Einsatz in Zone 2, 22 können an die eigensicheren Signalstromkreise
eigensichere Geräte der Zonen 1, 0, 21 und 20 angeschlossen werden.
• Das Gerät nur an Betriebsmittel anschließen, in denen keine höheren Spannungen als
253 V AC (50 Hz) auftreten können.
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Stromkreis gemäß Kennzeichnung für explosionsgefährdete Bereiche
zertifiziert.
15649E00
Eingang
15648E00
Ausgang
Sicherheitshinweise aus Dokumentation entnehmen

Funktion und Geräteaufbau
6221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
• Stromkreise der Zündschutzart „Ex i“, die mit Stromkreisen anderer Zündschutzarten
betrieben wurden, dürfen danach nicht mehr als Stromkreise der Zündschutzart „Ex i“
betrieben werden.
• Um eine Netzausfallüberbrückung entsprechend EN 61326-3-2 und NE21 zu
gewährleisten, muss die verwendete 24 V Stromversorgung Unterbrechungen der AC
Versorgung von mindestens 20 ms überbrücken können.
• Für den Einsatz bei einer Umgebungstemperatur von unter -20 °C sind geeignete
Leitungen und Leitungseinführungen zu verwenden.
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Das Messumformerspeisegerät wird zum eigensicheren Betrieb von 2- und
3-Leiter-Messumformern oder zum Anschluss an eigensichere mA-Quellen eingesetzt.
Die 2- und 3-Leiter-Messumformer werden vom Messumformerspeisegerät mit
Hilfsenergie versorgt.
Das Gerät überträgt ein überlagertes HART-Kommunikationssignal bidirektional.
Das Gerät Typ 9160/13-1*-13 ist einsetzbar bis SIL 3 (IEC 61508), die restlichen Geräte
der Reihe 9160 Rev. F bis SIL 2.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern. Für Schäden, die durch
Umbauten und Änderungen entstehen, besteht keine Haftung und keine
Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät ausschließlich entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.

221787 / 9160617310
2015-10-05·BA00·III·de·03
Technische Daten
7
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
4.2 Geräteaufbau
* Diese Elemente nur bei Varianten 9160/..-..-11 und 9160/..-..-13.
5 Technische Daten
Kennzeichnung
Typbezeichnung 9160/ab-1d-1f (a = 1,2; b = 1,3,4,9; d = 0,1; f = 1,0,3)
CE-Kennzeichnung C0158
#Gerätelement Beschreibung
0
7
393E
1 Schwarze/Grüne
Klemmen
Anschlussklemmen für den sicheren
Bereich
2 LED "PWR",
grün
Anzeige Hilfsenergie
3 LED "LF1", rot * Anzeige Leitungsfehlererkennung für
Kanal 1
4 LED "LF2", rot * Anzeige Leitungsfehlererkennung für
Kanal 2
5 DIP-Schalter
"LF1" *
Aktivierung der Leitungsfehlererkennung
für Kanal 1
7 DIP-Schalter
"LF2" *
Aktivierung der Leitungsfehlererkennung
für Kanal 2
9 Blaue Klemmen Anschlussklemmen für den Ex-Bereich
(eigensicher Ex i)
Explosionsschutz
Ausführung 9160/..-..-11
9160/..-..-13
9160/..-..-10
Global (IECEx)
Gas und Staub IECEx BVS 08.0050X IECEx BVS 08.0050X
Ex nA nC [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
Europa (ATEX)
Gas und Staub DMT 03 ATEX E 010 X DMT 03 ATEX E 010 X
E II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
E II (1) D [Ex ia Da] IIIC
E I (M1) [Ex ia Ma] I
E II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
E II (1) D [Ex ia Da] IIIC
E I (M1) [Ex ia Ma] I
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), Kanada (cFM), Kasachstan (TR), Russland (TR),
Ukraine (TR), USA (FM), Weißrussland (TR)
Schiffszertifikate DNV
2
3
5
7
4
1
9
9160

Technische Daten
8221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Technische Daten
Ausführung 9160/..-1.-1. 9160/14-1.-1.
Sicherheitstechnische Daten
Max. Spannung Uo27 V
Max. Strom Io88 mA 112,5 mA
Max. Leistung Po576 mW 731 mW
Max. anschließbare
Kapazität Co
IIC 90 nF
IIB / IIIC 705 nF
Max. anschließbare
Induktivität Lo
IIC 2,3 mH 0,31 mH
IIB / IIIC 17 mH 9,2 mH
Innere Kapazität Civernachlässigbar
Innere Induktivität Livernachlässigbar
Sicherheitstechnische
Maximalspannung
253 V
Bei Anschluss von
Stromquellen
Max. anschließbare
Spannung Ui
30
Max. anschließbarer
Strom Ii
100
Technische Daten
Ausführung 9160/..-11-1. 9160/14-11-11
Elektrische Daten
Hilfsenergie
Nennspannung UN24 V DC
Spannungsbereich 18 ... 31,2 V
Ex i Eingang
Eingangssignal 0/4 ... 20 mA mit HART
Funktionsbereich 0 ... 24 mA
Max. Eingangsstrom
für mA-Quellen
50 mA
Speisespannung für
Messumformer
) 16 V bei 20 mA (für 2-Leiter) ) 18 V bei 20 mA (für 3-Leiter)
Restwelligkeit der
Speisespannung
25 mVeff
Leerlaufspannung ( 26 V
Kurzschlussstrom ( 35 mA ( 45 mA
Eingangswiderstand
(AC-Impedanz HART)
500 Ω
Eingangswiderstand
für mA-Quellen
30 Ω
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz (bei 2-Leiter Messumformern)

221787 / 9160617310
2015-10-05·BA00·III·de·03
Technische Daten
9
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Ausgang
Ausgangssignal 0/4 ... 20 mA mit HART
Lastwiderstand RL0 ... 600 Ω (Klemme 1+ / 2- bzw. 5+ / 6-)
0 ... 379 Ω (Klemme 3+ / 2- bzw. 4+ / 6-)
(mit internem 221 Ω Widerstand für HART)
Restwelligkeit
(40 μAeff
Leerlaufspannung ( 15,5 V
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21
Technische Daten
Ausführung 9160/13-11-13
Elektrische Daten
Hilfsenergie
Nennspannung UN24 V DC
Spannungsbereich 18 ... 31,2 V
Restwelligkeit 3,6 VSS
Nennstrom bei
UN, 20 mA
113 mA
Leistungsaufnahme bei
UN, 20 mA
2,7 W
Verlustleistung bei
UN, RL = 250 Ω
1,8 W
Verpolschutz ja
Betriebsanzeige LED grün "PWR"
Unterspannungs-
überwachung
ja (keine fehlerhaften Geräte- / Ausgangszuständen)
Galvanische Trennung
Prüfspannungen
gemäß Norm EN 50178
Ausgang zu
Hilfsenergie
350 V AC
Ausgänge
untereinander
350 V AC
Fehlermelde-
kontakt zu
Hilfsenergie und
Ausgängen
350 V AC
Ex i Eingang
Eingangssignal 0/4 ... 20 mA mit HART
Funktionsbereich 0 ... 24 mA
Max. Eingangsstrom
für mA-Quellen
50 mA
Speisespannung für
Messumformer
16 V bei 20 mA (für 2-Leiter)
Restwelligkeit der
Speisespannung
25 mVeff
Leerlaufspannung 26 V
Kurzschlussstrom 35 mA
Eingangswiderstand
(AC-Impedanz HART)
500 Ω
Technische Daten

Technische Daten
10 221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Eingangswiderstand
für mA-Quellen
30 Ω
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz (bei 2-Leiter Messumformern)
Ausgang
Ausgangssignal 0/4 ... 20 mA mit HART
Lastwiderstand RL0 ... 600 Ω (Klemme 1+ / 2-)
0 ... 379 Ω (Klemme 3+ / 2-)
(mit internem 221 Ω Widerstand für HART)
Restwelligkeit 40 μAeff
Leerlaufspannung 15,5 V
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz
Einschwingzeit
(10 ... 90 %)
100 μs
Fehlererkennung Ex i
Eingang
Drahtbruch 3,6 mA
Kurzschluss 20,5 mA
Verhalten des
Ausgangs
= Eingangssignal
Ausgangsstrom bei
IE = 0
0 mA
Fehlererkennung Ausgang
Drahtbruch 3,6 mA
Fehlermeldung Ex i
Eingang / Ausgang
Einstellungen
(Schalter LF)
aktiviert / deaktiviert
Anzeige Leitungsfehler LED rot "LF" je Kanal
Meldung Leitungsfehler
und Hilfsenergieausfall
- Kontakt (30 V / 100 mA), im Fehlerfall gegen Masse geschlossen
- pac-Bus, potentialfreier Kontakt (30 V / 100 mA)
Technische Daten
Ausführung 9160/..-10-1.
Elektrische Daten
Hilfsenergie
Nennspannung UN24 V DC
Spannungsbereich 18 ... 31,2 V
Ex i Eingang
Eingangssignal 0/4 ... 20 mA mit HART
Funktionsbereich 0 ... 24 mA
Max. Eingangsstrom
für mA-Quellen
50 mA
Speisespannung für
Messumformer
16 V bei 20 mA (für 2-Leiter)
Restwelligkeit der
Speisespannung
25 mVeff
Leerlaufspannung 26 V
Kurzschlussstrom 35 mA
Eingangswiderstand
(AC-Impedanz HART)
500 Ω
Eingangswiderstand
für mA-Quellen
30 Ω
Technische Daten

221787 / 9160617310
2015-10-05·BA00·III·de·03
Technische Daten
11
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz (bei 2-Leiter Messumformern)
Ausgang
Ausgangssignal Stromsenke, max. 30 V mit HART
Lastwiderstand RL
Restwelligkeit 40 μAeff
Leerlaufspannung 15,5 V
Kommunikationssignal bidirektionale HART Übertragung, 0,5 ... 10 kHz
Einschwingzeit
(10 ... 90 %)
100 μs
Fehlererkennung Ex i
Eingang
Drahtbruch 3,6 mA
Kurzschluss 20,5 mA
Verhalten des
Ausgangs
= Eingangssignal
Ausgangsstrom bei
IE = 0
0 mA
Fehlererkennung Ausgang
Drahtbruch 3,6 mA
Elektromagnetische
Verträglichkeit
Geprüft nach folgenden Normen und Vorschriften:
EN 61326-1 Einsatz im industriellen Bereich;
NAMUR NE 21
Technische Daten
Umgebungsbedingungen
Umgebungstemperatur
Einzelgerät -40 ... +70 °C
Gruppenmontage -40 ... +60 °C
Einbaubedingungen beeinflussen die Umgebungstemperatur.
Bitte "Installationsanleitung Schaltschrank" beachten
Lagertemperatur -40 ... +80 °C
Relative Feuchte
(keine Betauung)
95 %
Verwendung in Höhe < 2000 m
Technische Daten
15403E00
US: Speisespannung
RL: Lastwiderstand
Rmax: Max. Lastwiderstand Klemmen
1, 2 & 5, 6
Rmin: Min. Lastwiderstand Klemmen
1, 2 & 5, 6
Rmax R: Max. Lastwiderstand Klemmen
1, 3 & 4, 6
Rmin R: Min. Lastwiderstand Klemmen
1, 3 & 4, 6
0
200
400
600
800
1000
1200
1400
10 15 20 25 30
R [Ω]
R R [Ω]
max
max
R [Ω]
R R [Ω]
min
min
R [ ]Ω
L
U V ][
S

Projektierung
12 221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
6 Projektierung
7 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
8 Montage und Installation
Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2, in
staubexplosionsgefährdeten Bereichen der Zone 22 sowie auch im sicheren Bereich
zugelassen.
HINWEIS
Unzulässig hohe Umgebungstemperatur im Schaltschrank!
Ausfall des Geräts möglich!
• Hinweise im Dokument "Installationsanleitung Schaltschrank" beachten
(Download von der Internetseite www.stahl-ex.com).
• Sicherstellen, dass der Betrieb des Geräts im zulässigen Temperaturbereich
möglich ist. Schaltschrank entsprechend aufbauen.
GEFAHR
Gerät in explosionsgefährdeten Bereichen nicht ohne Gehäuse installieren!
Explosionsschutz gefährdet!
• Bei Betrieb in gas- oder staub-explosionsgefährdeten Bereichen muss
das Modul in ein Gehäuse eingebaut werden, das den Anforderungen
der IEC/EN 60079-15 bzw. IEC/EN 60079-31 genügt.
GEFAHR
Explosionsgefahr durch falsche Installation des Geräts!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Installation strikt nach Anleitung und unter Berücksichtigung der
nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen,
damit der Explosionsschutz erhalten bleibt.
• Das elektrische Gerät so auswählen bzw. installieren, dass
der Explosionsschutz aufgrund äußerer Einflüsse nicht beeinträchtigt
wird, z.B. Druckbedingungen, chemische, mechanische, thermische,
elektrische Einflüsse sowie Schwingungen, Feuchte, Korrosion
(siehe IEC/EN 60079-14).
• Gerät nur durch geschultes und mit den einschlägigen Normen
vertrautes Fachpersonal installieren lassen.

221787 / 9160617310
2015-10-05·BA00·III·de·03
Montage und Installation
13
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8.1 Maßangaben / Befestigungsmaße
8.2 Montage / Demontage, Gebrauchslage

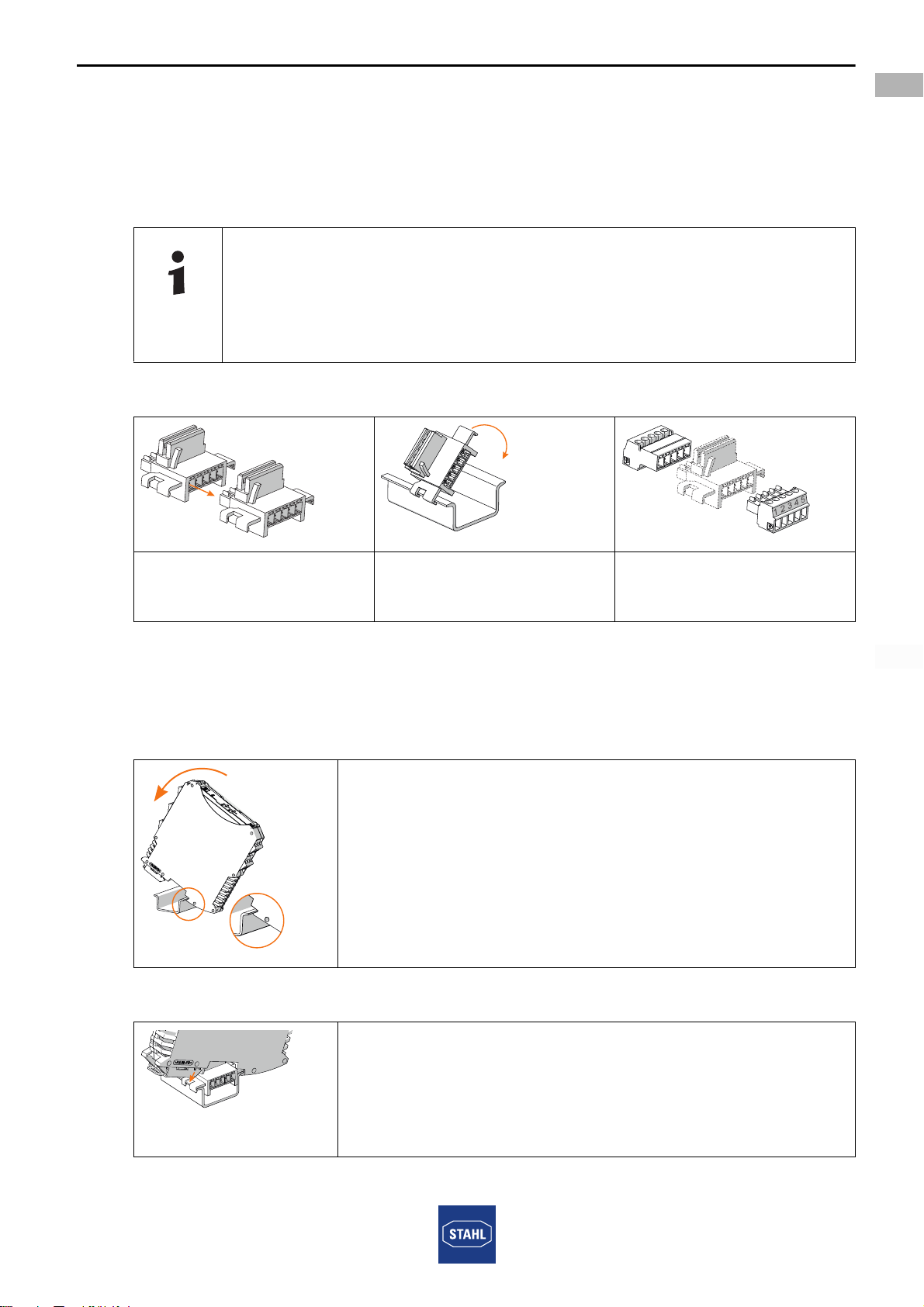

8.2.1 Montage / Demontage pac-Bus
Montage
Demontage
• In umgekehrter Reihenfolge wie bei Montage vorgehen.
8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus
Montage auf Hutschiene
Montage auf pac-Bus
Der pac-Bus ist ein Zubehör, das die Verdrahtung der Hilfsenergie und das
Auslesen der Sammelfehlermeldung vereinfacht.
Die Komponenten für den pac-Bus Typ 9194 müssen separat bestellt
werden.
07392E00
07391E00 15551E00
Gewünschte Anzahl der
pac-Bus-Elemente
zusammenstecken.
pac-Bus-Elemente auf
Hutschiene aufrasten.
Klemmenset am Anfang
und am Ende einstecken.
06886E00
• Gerät an die Hutschiene ansetzen.
Die Aussparung des Gehäuses muss dabei auf die
Außenkante der Hutschiene gesetzt werden.
• Gerät auf Hutschiene aufrasten.
• Beim Aufschwenken des Geräts auf die Hutschiene
darauf achten, dass es nicht verkantet.
15554E00
• Der pac-Bus ist mit einer Codierleiste und das Gerät mit
einem entsprechenden Codierschlitz versehen.
• Gerät wie im dargestellten Bild ansetzen.
• Die Aussparung des Gehäuses muss dabei auf die
Außenkante der Hutschiene gesetzt werden.
• Gerät auf pac-Bus aufrasten.

Montage und Installation
14 221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Demontage
8.2.3 Montage / Demontage auf pac-Träger
Siehe Betriebsanleitung pac-Träger Typ 9195.
8.2.4 Montage / Demontage steckbare Klemmen
Montage
• Klemme in Gerät stecken, bis Klemme einrastet.
Demontage
8.3 Installation
8.3.1 Elektrische Anschlüsse
06881E00
• Fußriegel mit dem Schraubendreher etwas
herausziehen.
• Gerät herausschwenken.
10859E00
• Schraubendreher hinter Klemme ansetzen.
• Klemme herausdrücken.
WARNUNG
Isolationsspannung wird durch an nichteigensicheren Klemmen
angeschlossenes Gerät überschritten!
Explosionsschutz gefährdet!
Gerät nur an ein Betriebsmittel anschließen, das folgende Anforderungen
erfüllt:
• intern auftretende Isolationsspannung Um: max. 253 V AC / 50 Hz.
Siehe auch Kapitel "Technische Daten".
WARNUNG
Sicherheitstechnische Werte des Geräts und der angeschlossenen
Feldgeräte bei eigensicheren Schnittstellen nicht passend!
Explosionsschutz gefährdet!
• Sicherheitstechnische Werte des Geräts und der angeschlossenen
Feldgeräte entsprechend der nationalen Installationsvorschriften
überprüfen.

221787 / 9160617310
2015-10-05·BA00·III·de·03
Montage und Installation
15
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

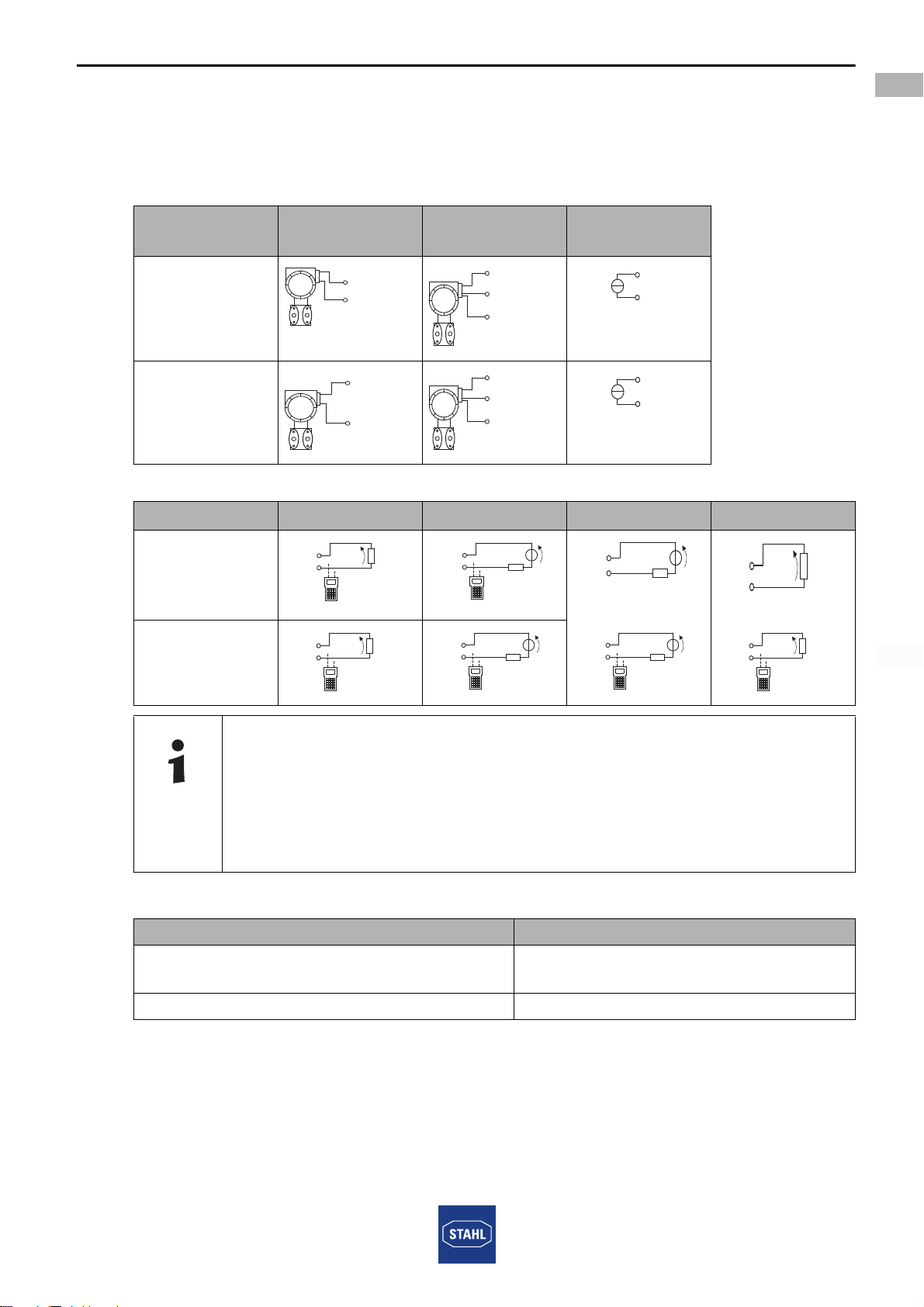

8.3.2 Prinzipschaltbild
Siehe Geräteaufdruck.
Anschlussquerschnitte für anzuschließende Verdrahtung siehe Datenblatt.
Eingangsbeschaltung (blaue Klemmen mit den PINs 10, 11, 12 und 13, 14, 15):
Ausgangsbeschaltung (schwarze Klemmen mit den PINs 1, 2, 3 und 4, 5, 6):
8.3.3 Anschluss der Speisung
2-Leiter-Mess-
umformer
3-Leiter-Mess-
umformer
mA-Quelle4-
Leiter-MU
Kanal 2
06980E00 06979E00 06981E00
Kanal 1
06976E00 06977E00 06978E00
9160/..-11-1. 9160/..-10-10 9160/19-10-.. 9160/19-11-1.
Kanal 2
09742E00 09741E00 04813E00 15706E00
Kanall 1
09744E00 09743E00 09743E00 09744E00
Für eine funktionierende HART-Kommunikation im Ausgangsstromkreis ist
ein Lastwiderstand (z.B. Eingangswiderstand der Eingangsbaugruppe) von
mindestens 250 Ω notwendig. Steht dieser nicht zur Verfügung, kann
zusätzlich der interne 221 Ω Widerstand verwendet werden. Der Anschluss
muss dann an den Klemmen "3+/2-" bzw. "4+/6-" erfolgen. Die maximale
Ausgangslast verringert sich auf 479 Ω. Bei der Variante 9160/19-11-11 und
9160/19-10-10 wird eine HART-Kommunikation nur am Kanal 1 unterstützt.
Art der Versorgung Anschluss
Direkte Versorgung des Geräts über 24-V
Anschluss
Grüne Klemme "7+" und "9-"
Versorgung über pac-Bus Pac-Bus Klemme "1+" und "2-"
13+
14
+
0/4 ... 20 mA
13+
14
15-
14+
15-
+
-
10
12+
+
0/4 ... 20 mA
10
11-
12+
10+
11-
+
-
4/5+
6- RL
4/5+
6-
RL
4/5+
6-
RL
4/5+
6- RL
31/+
2- RL
3/1+
2-
RL
3/1+
2-
RL
31/+
2- RL

Parametrierung und Inbetriebnahme
16 221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9 Parametrierung und Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• das Gerät ist vorschriftsmäßig installiert,
• die Kabel sind richtig angeschlossen,
• das Gerät und die Anschlusskabel sind nicht beschädigt,
• Schrauben an den Klemmen sind fest angezogen. Dabei auf das richtige
Anzugsdrehmoment achten (Anzugsdrehmoment 0,5 ... 0,6 Nm).
9.1 Austausch des Geräts
9.2 Parametrierungen
Siehe Geräteaufdruck.
Bei detektiertem Leitungsfehler ist das Ausgangssignal gleich dem Eingangssignal.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion
prüfen.
• Nationale Bestimmungen einhalten.
Beim Austausch des Geräts durch ein baugleiches Gerät muss der DIP
Schalter eventuell neu eingestellt werden.
Die Leitungsfehlererkennung bezieht den Eingang und Ausgang mit ein. Bei
der Gerätevariante 9160/19-..-.. bezieht sich die Fehlererkennung auf den
gemeinsamen Eingang und den entsprechenden Ausgangskanal. Offene
Ausgänge führen deshalb zu einer Fehlermeldung. Nicht genutzte aktive
Ausgänge sollten mit einem 250 Ω Widerstand beschaltet werden.
Die Änderung der DIP-Schalter-Einstellungen ist im Betrieb auch in der Zone
2 und bei angeschlossenen, eigensicheren Eingangssignalen zulässig.

221787 / 9160617310
2015-10-05·BA00·III·de·03
Betrieb
17
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
10 Betrieb
10.1 Betrieb
Zum Betrieb des Geräts die Informationen im Kapitel "Funktion" und "Parametrierung
und Inbetriebnahme" beachten.
10.2 Anzeigen
Entsprechende LEDs am Gerät zeigen den Betriebszustand des Geräts und die
Leitungsfehlerzustände an (siehe auch Kapitel "Funktion und Geräteaufbau").
*) Aktivierung der Leitungsfehlererkennung für Kanal 1 bzw. 2 über DIP-Schalter "LF1"
bzw. "LF2"
10.3 Fehlerbeseitigung
Bei der Fehlerbeseitigung folgenden Fehlersuchplan beachten:
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
LED Farbe LED "EIN" LED "AUS"
LED "PWR" grün Gerät wird mit Hilfsenergie
versorgt
Gerät ist nicht in Betrieb,
Spannungsversorgung nicht
vorhanden
LED "LF1" *) rot Leitungsfehler auf Signal von
Kanal 1
kein Leitungsfehler auf Signal
von Kanal 1
LED "LF2" *) rot Leitungsfehler auf Signal von
Kanal 2
kein Leitungsfehler auf Signal
von Kanal 2
Fehler Fehlerursache Fehlerbehebung
LED "PWR" erlo-
schen
• Hilfsenergie
ausgefallen
• Gerätesicherung
defekt
• Hilfsenergie-
versorgung verpolt
• Polarität der Hilfsenergie-
versorgung kontrollieren.
• Verdrahtung der Hilfsenergie-
versorgung kontrollieren.
• Bei defekter Sicherung das Gerät
zur Reparatur geben.

Instandhaltung, Wartung, Reparatur
18 221787 / 9160617310
2015-10-05·BA00·III·de·03
Messumformerspeisegerät Ex i
Reihe 9160
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
11 Instandhaltung, Wartung, Reparatur
11.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• fester Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Umgebungstemperaturen,
• bestimmungsgemäße Funktion.
11.2 Wartung
Das Gerät benötigt keine regelmäßige Wartung.
11.3 Reparatur
11.4 Rücksendung
Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwen-
den. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads > Kundenservice":
• Serviceschein herunterladen und ausfüllen.
• Gerät zusammen mit dem Serviceschein wieder in der Originalverpackung an
die R. STAHL Schaltgeräte GmbH senden.
WARNUNG
Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten!
Nichtbeachten kann zu schweren Verletzungen und Sachschäden führen.
• Arbeiten am Gerät ausschließlich von dazu autorisierter und entspre-
chend geschulter Elektro-Fachkraft ausführen lassen.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch R. STAHL
Schaltgeräte GmbH ausführen lassen.
